En este tutorial vas a aprender cómo conectar y usar una pantalla LCD alfanumérica en tu Mega 2560 R3. El display tiene retroiluminación LED y puede mostrar dos filas de hasta 16 caracteres cada una, ideal para visualizar texto y datos en tiempo real.
Resumen

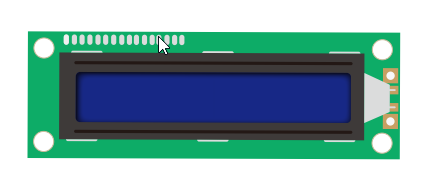

Vas a ver cómo configurar el hardware y correr el programa de ejemplo de la librería LiquidCrystal de Arduino. Podés distinguir los rectángulos de cada carácter y los píxeles que los forman en la pantalla azul y blanca.
Componentes necesarios
(1) Elegoo Mega 2560 R3, (1) módulo LCD1602, (1) potenciómetro de 10k, (1) Breadboard de 830 puntos y (16) cables puente macho-macho.
Introducción a los componentes
El LCD1602 usa varios pines esenciales: VSS para tierra, VDD para alimentación de +5V, y VO para ajustar el contraste. Los pines RS (Register Select), R/W (Read/Write) y E (Enable) controlan el flujo de datos, mientras que D0-D7 manejan la información. Los pines A y K comandan la retroiluminación LED.
Código
El programa usa la librería LiquidCrystal.h para inicializar los pines (7, 8, 9, 10, 11, 12). En el setup se define el tamaño de 16x2 y se imprime el mensaje de bienvenida. En el loop, el cursor se posiciona en la segunda fila para mostrar los segundos transcurridos desde el reset mediante la función millis().
Solución de problemas
Si el LCD no muestra nada, revisá bien los cables y ajustá el potenciómetro de contraste conectado al pin VO. Si aparecen caracteres extraños, verificá que los pines físicos coincidan exactamente con los declarados en el código. Asegurate de que la retroiluminación esté encendida y el módulo reciba energía correctamente.
Conexiones de los pines

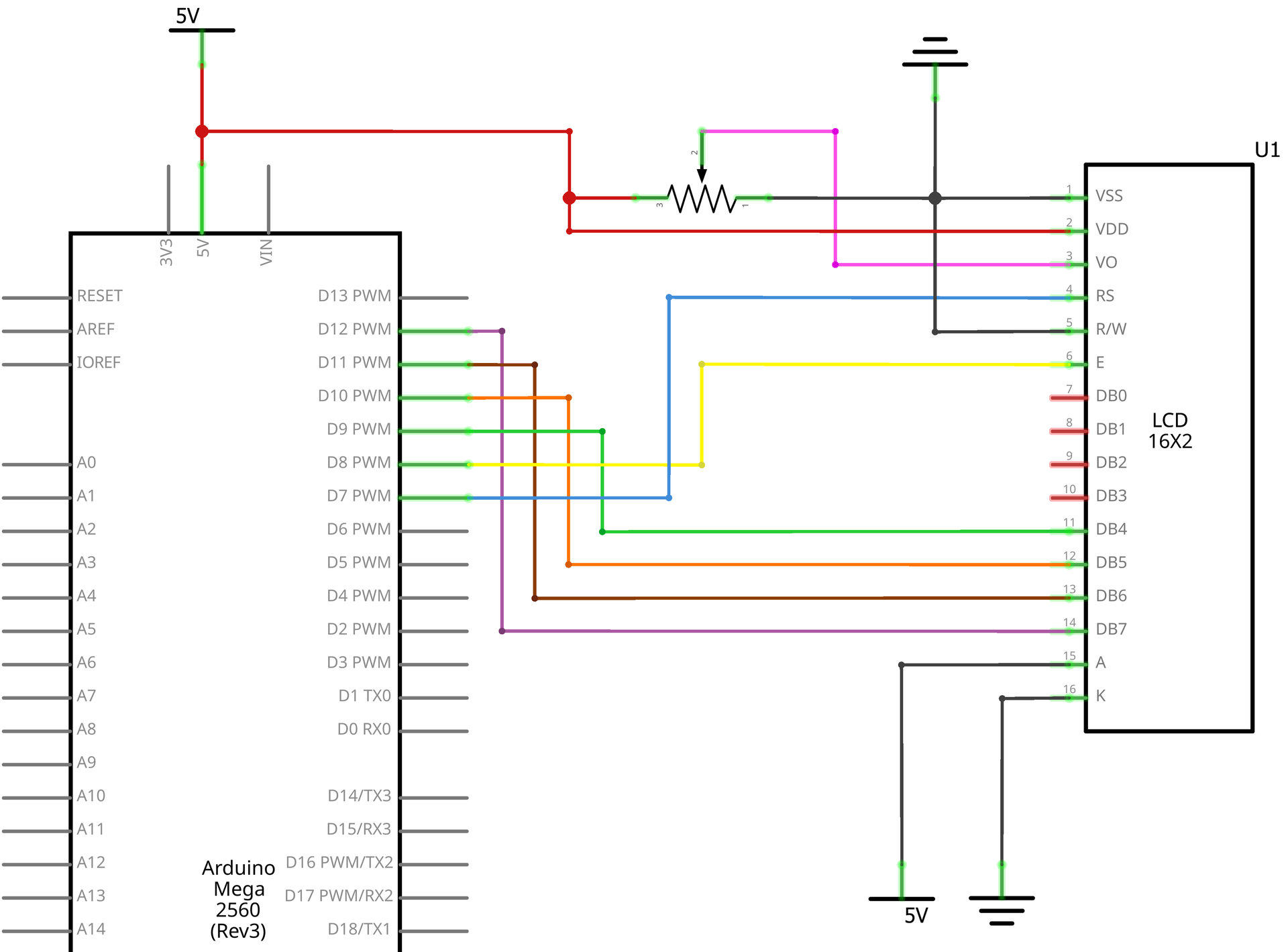

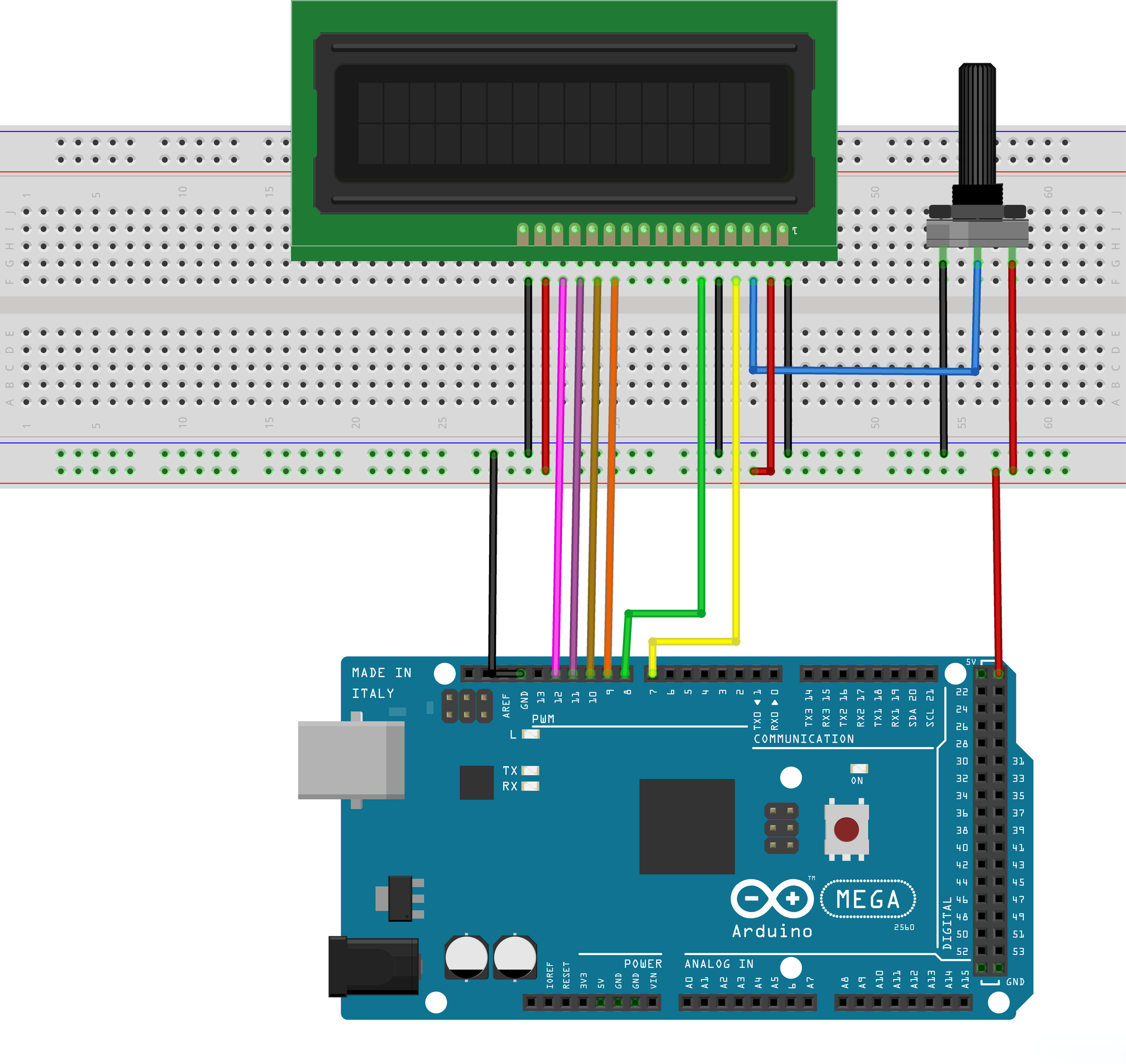

Conectá RS al pin Digital 7, Enable al 8, y los bits de datos D4-D7 a los pines 9, 10, 11 y 12 respectivamente. El pin R/W debe ir a GND para trabajar en modo escritura. El potenciómetro se usa para regular el voltaje en VO y así ajustar la nitidez del texto.
