Los LEDs RGB son una herramienta bárbara para sumarle colores a tus proyectos de electrónica de forma sencilla. En esta guía vas a ver cómo conectar un LED de cátodo común a tu placa y cómo controlar cada canal de color para lograr efectos increíbles.
Vista general
Los LEDs RGB son una forma divertida y fácil de agregar color. Como son básicamente tres LEDs comunes en uno solo, usarlos no es muy diferente a lo que ya conocés. Vienen principalmente en dos versiones: Ánodo Común (usa 3.3-5V en el pin común) o Cátodo Común (se conecta a tierra). El que usamos en este tutorial es de cátodo común, por lo que el pin compartido va al GND del circuito mientras que los pines de control van a los GPIO del dispositivo de control principal.
Componentes necesarios
(1) x Elegoo ESP32
(2) x Protoboard de 400 puntos
(4) x Cables puente M-M
(1) x LED RGB
(3) x Resistencias de 220 ohm
Introducción a los componentes

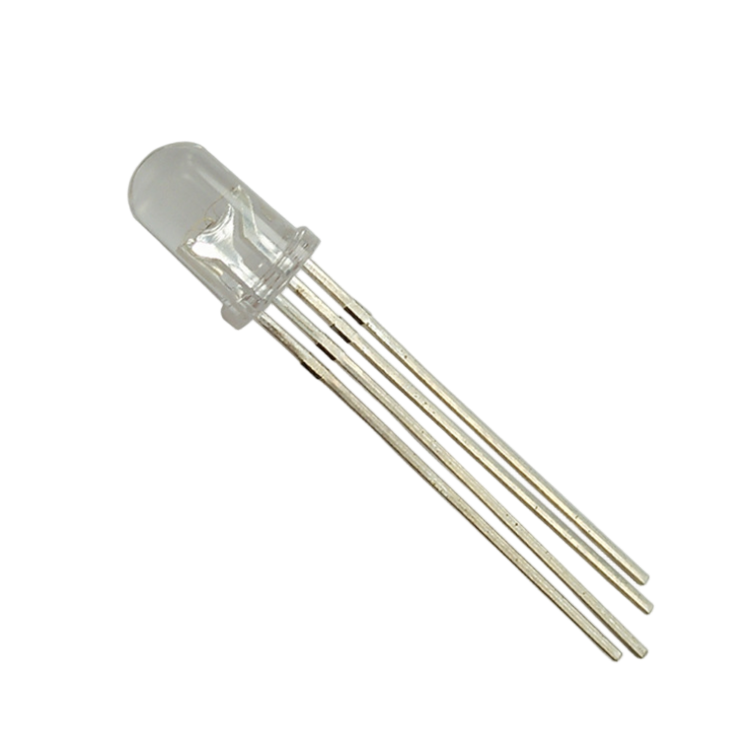

Por fuera parecen LEDs normales, pero adentro tienen tres emisores: rojo (Red), verde (Green) y azul (Blue). Mezclamos los colores igual que si estuviéramos mezclando pintura en una paleta, ajustando el brillo de cada uno. Por suerte, el ESP32 tiene la función analogWrite(), que nos permite mandar un nivel variable de potencia a los pines de salida digital (como GPIO2, GPIO4, GPIO18, GPIO19, GPIO23).
El LED RGB tiene cuatro patas. La más larga es la que va a tierra (GND). Las otras tres son las conexiones positivas para cada color individual y necesitan su propia resistencia de 220Ω en serie para limitar la corriente y no quemar nada.
Color

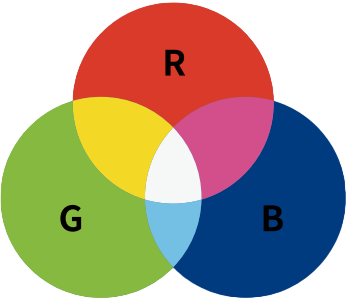

Podés crear cualquier color variando las cantidades de luz roja, verde y azul porque tus ojos tienen tres tipos de receptores para esos colores. El cerebro procesa esas cantidades y las convierte en un color del espectro. Es el mismo truco que usan las TVs, donde el LCD tiene puntos rojos, verdes y azules muy chiquitos en cada píxel.
Si ponemos el brillo de los tres al máximo, el color resultante va a ser blanco. Si apagamos el azul y dejamos el rojo y verde al mismo nivel, vamos a ver luz amarilla. El negro, más que un color, es la ausencia de luz, así que lo más cerca que podemos estar es apagando los tres canales.
Teoría (PWM)
La Modulación por Ancho de Pulso (PWM) es una técnica para controlar la potencia y el brillo. El ESP32 genera pulsos de energía constantes; si el pulso dura casi todo el tiempo (analogWrite 255), el LED brilla al máximo. Si el pulso es cortito, recibe menos potencia y brilla menos. Como esto pasa unas 500 veces por segundo, el ojo no nota el encendido y apagado, sino simplemente un cambio de intensidad.
Esquema de conexión y Código

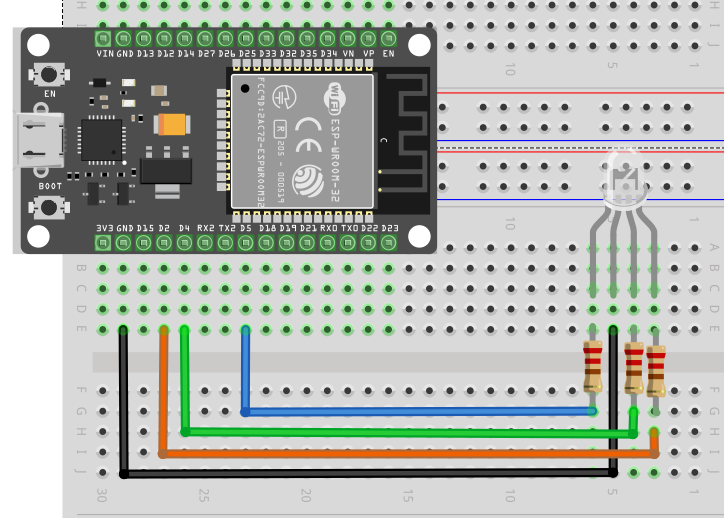

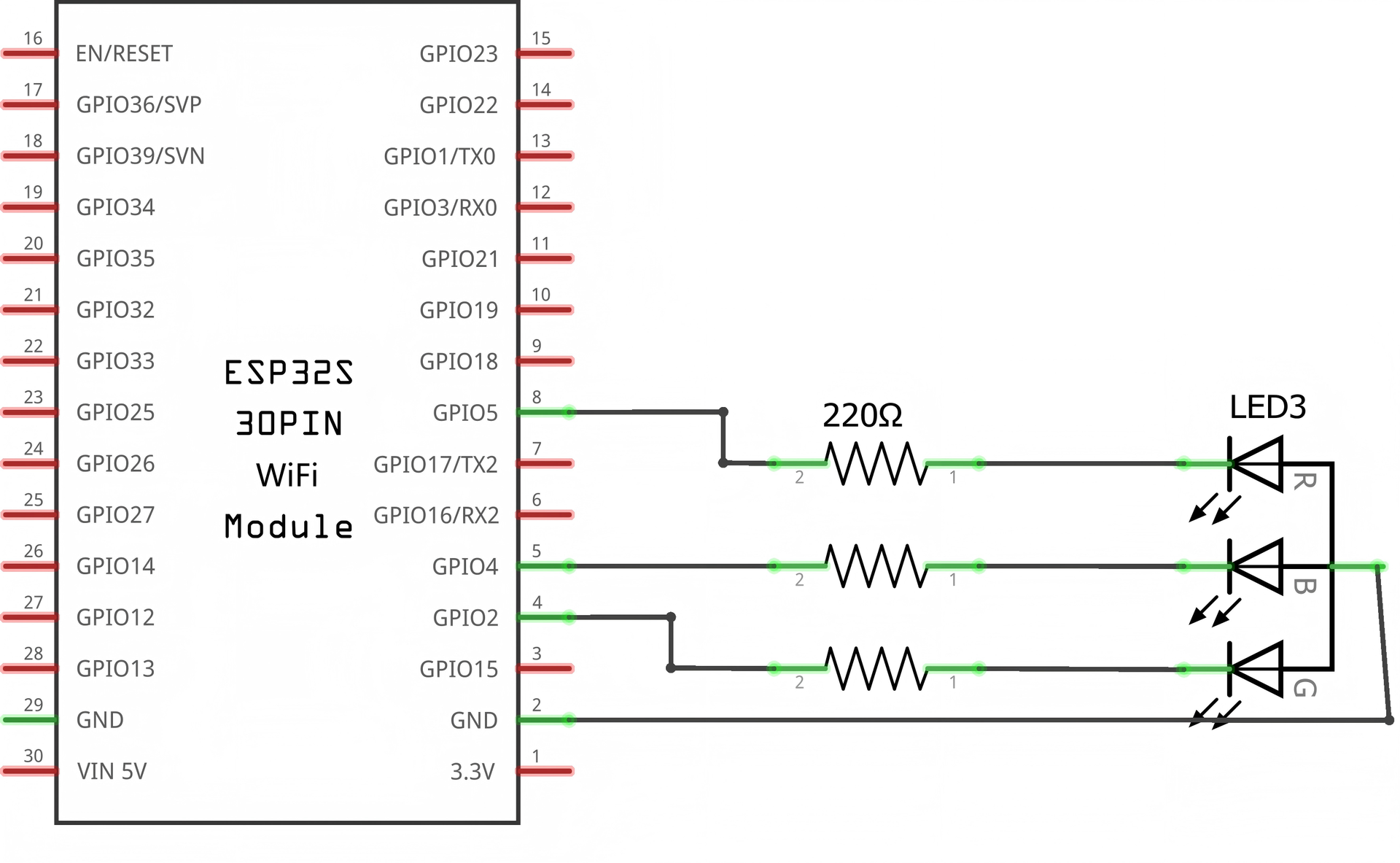

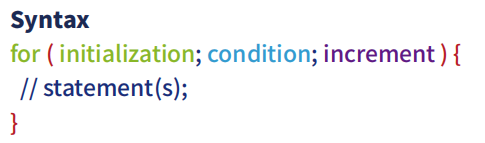

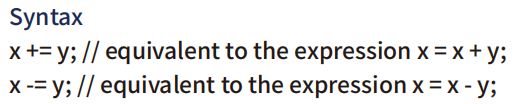

Seguí el diagrama de cableado para realizar las conexiones de forma segura. En el programa, el LED va a pasar del rojo al verde, después al azul y vuelve a empezar, recorriendo casi todos los colores posibles. Podés descargar el archivo del código haciendo clic en el enlace azul y abrirlo en tu dispositivo.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
