En esta lección vas a aprender cómo cambiar el brillo de un LED usando distintos valores de resistencia. Es un ejercicio fundamental para entender cómo controlar el flujo de energía en tus proyectos con la Elegoo Mega 2560.
Componentes Necesarios
(1) x Elegoo Mega 2560 R3
(1) x LED rojo de 5mm
(1) x Resistencia de 220 ohm
(1) x Resistencia de 1k ohm
(1) x Resistencia de 10k ohm
(2) x Cables jumper M-M (Macho a Macho)
Introducción a los Componentes

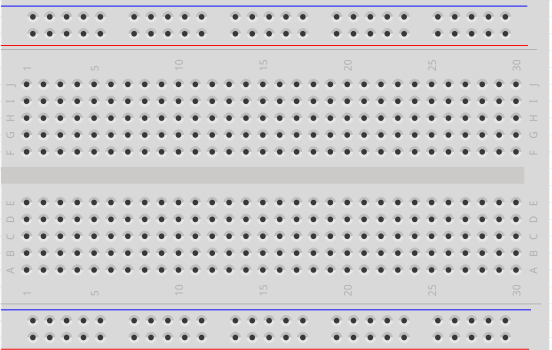

Protoboard (Breadboard):
Una protoboard te permite armar prototipos de circuitos rápido, sin tener que soldar nada. Básicamente es un bloque de plástico con una grilla de agujeros que tienen tiras de metal por dentro para conectar los componentes. Si pinchás las patas de dos componentes en la misma fila corta, quedan conectados eléctricamente.
Fijate que tiene un canal profundo en el medio; eso indica un corte en las conexiones, lo que te permite poner un chip con las patas a cada lado sin que se toquen entre sí. También suelen tener tiras largas en los bordes llamadas "raíles", que se usan para conectar la alimentación (generalmente +5V y tierra). Acordate que como son conexiones a presión, a veces pueden fallar; si el circuito hace cosas raras, chequeá que no haya nada flojo.
LED:
Los LEDs son luces indicadoras bárbaras: consumen muy poca electricidad y duran para siempre. En esta clase vamos a usar el más común: el LED rojo de 5mm. No podés conectarlo directo a una batería porque se quema al toque. Primero, porque tiene un lado positivo y uno negativo (si lo ponés al revés no prende). Segundo, porque sí o sí tenés que usar una resistencia para limitar la corriente; si no, el calor destruye la unión donde se produce la luz.
Para saber cuál es el polo positivo, mirá las patas: la más larga es el positivo. También podés fijarte en el cuerpo del LED; del lado de la pata negativa, la cápsula suele tener un borde plano.
Resistencias:
Como dice el nombre, las resistencias se oponen al paso de la electricidad. Cuanto más alto es su valor, más se resisten y menos corriente pasa. Usamos la unidad Ohm (Ω), pero como es un valor chico, solemos hablar de kilo-ohms (kΩ = 1.000 Ω) o mega-ohms (MΩ).

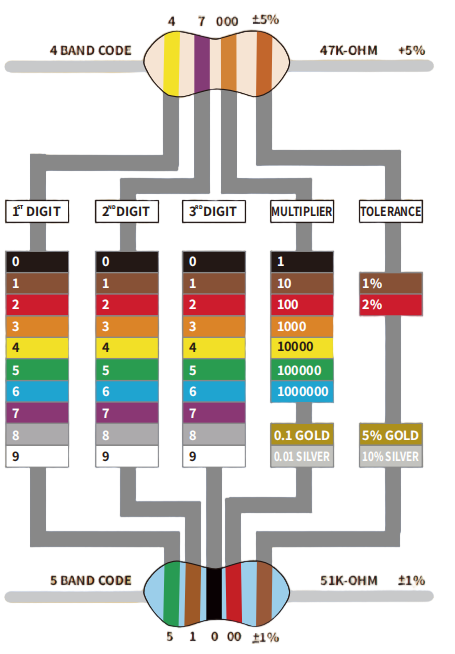

Las resistencias que vamos a usar hoy se ven iguales, pero tienen bandas de colores que indican su valor. A diferencia de los LEDs, no tienen polaridad, así que las podés conectar para cualquier lado. Si te resulta un lío leer los colores, podés usar un multímetro digital para medir el valor directamente.

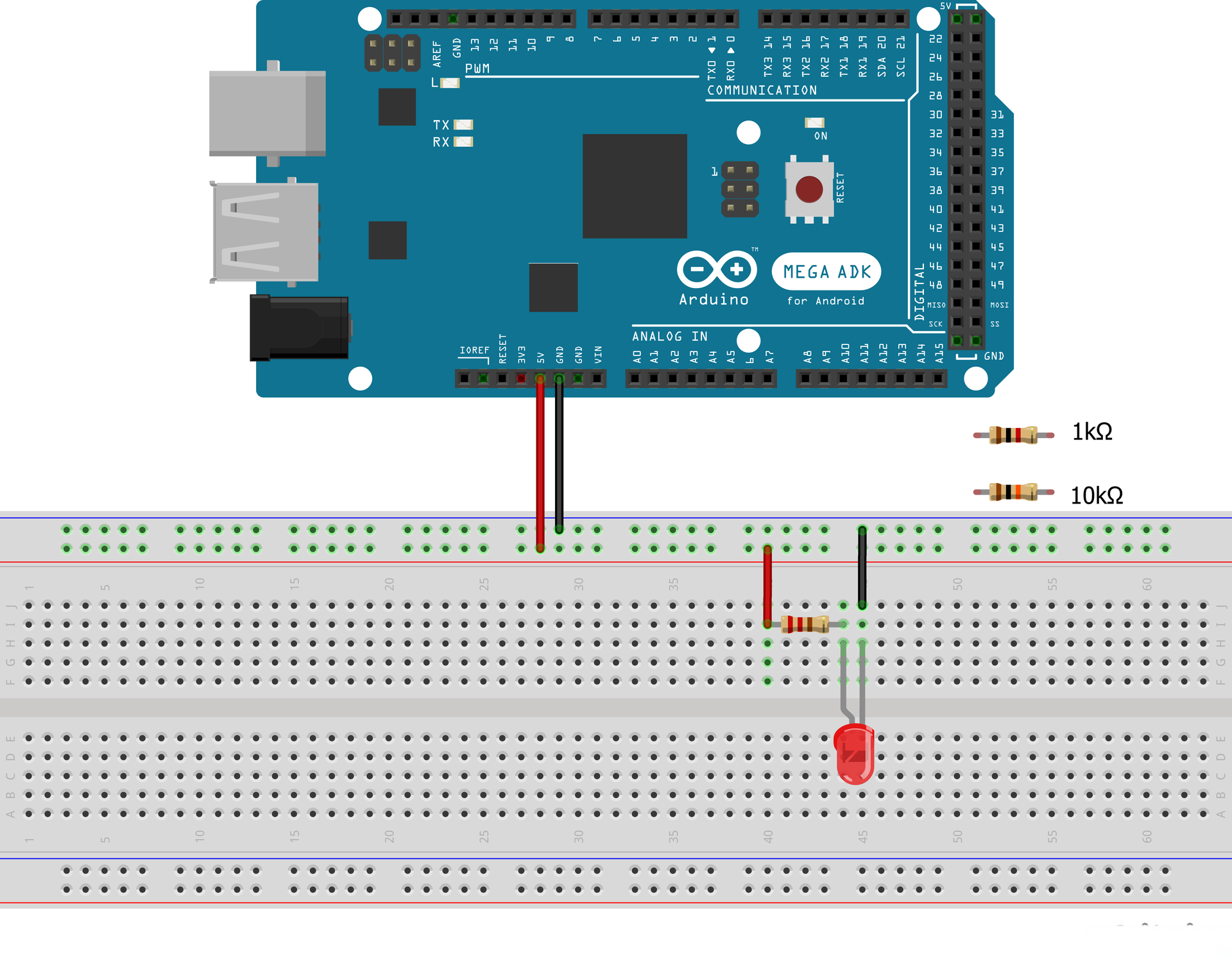

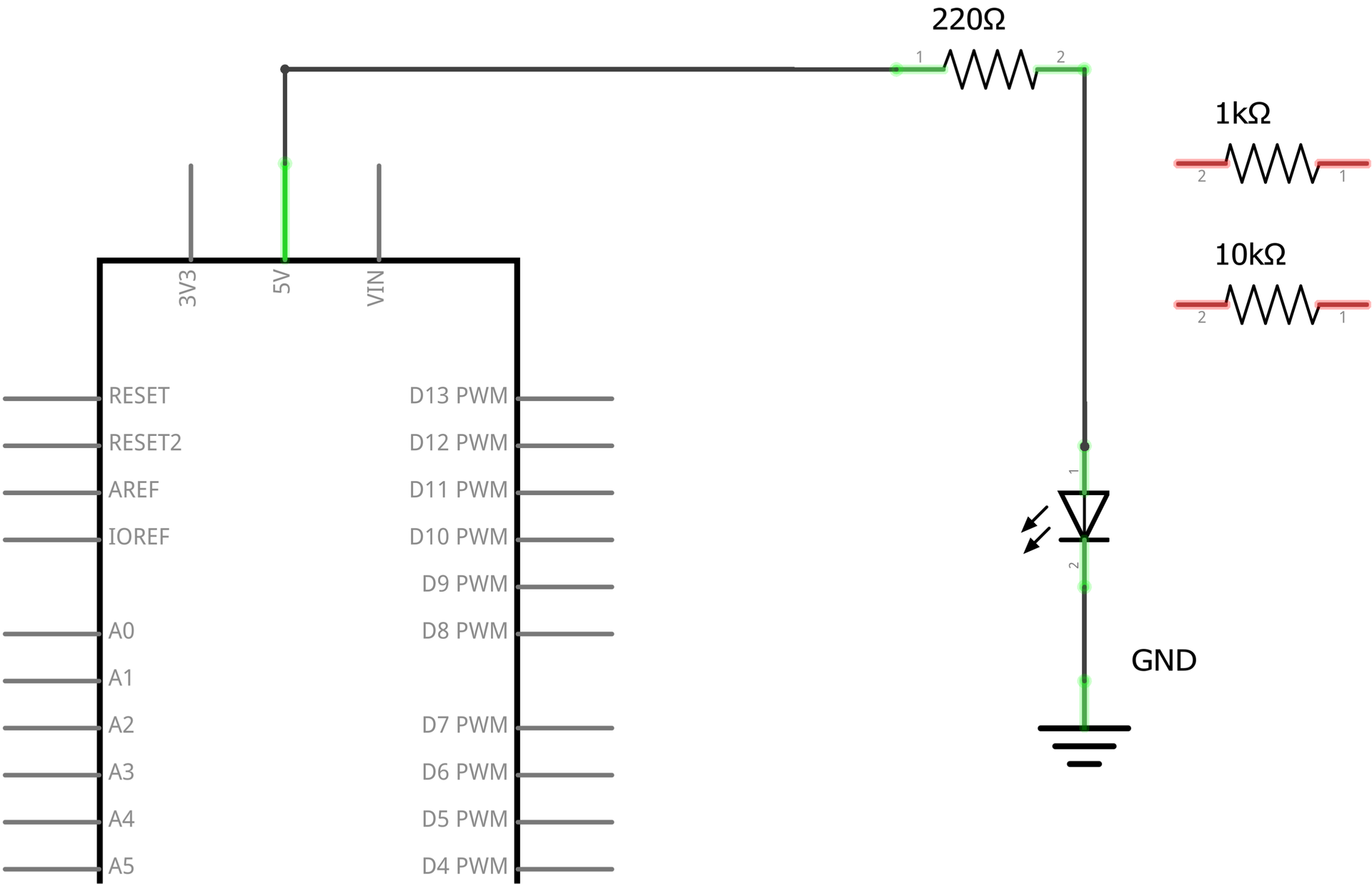

Esquema de Conexión y Diagrama de Cableado
La placa MEGA 2560 es una fuente cómoda de 5 voltios. Solo tenés que enchufarla con el cable USB. Con la resistencia de 220 Ω, el LED va a brillar bastante. Si la cambiás por la de 1kΩ, el brillo va a bajar un poco. Finalmente, con la de 10 kΩ, el LED apenas se va a ver prendido.
Probá sacar el cable jumper rojo y volverlo a apoyar en el agujerito para usarlo como si fuera un interruptor; ahí vas a notar bien la diferencia de intensidad según la resistencia que elijas. En este momento, tenés los 5V yendo a una pata de la resistencia, y la otra pata conectada al positivo del LED.
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
