Si conectás la placa a tu computadora con el cable USB pero el sistema no la detecta, es probable que falte el driver del puerto serie o sea incompatible. Seguí esta guía para instalar el controlador adecuado según tu sistema operativo y solucionar el problema de conexión.
Introducción a la serie de chips CH340

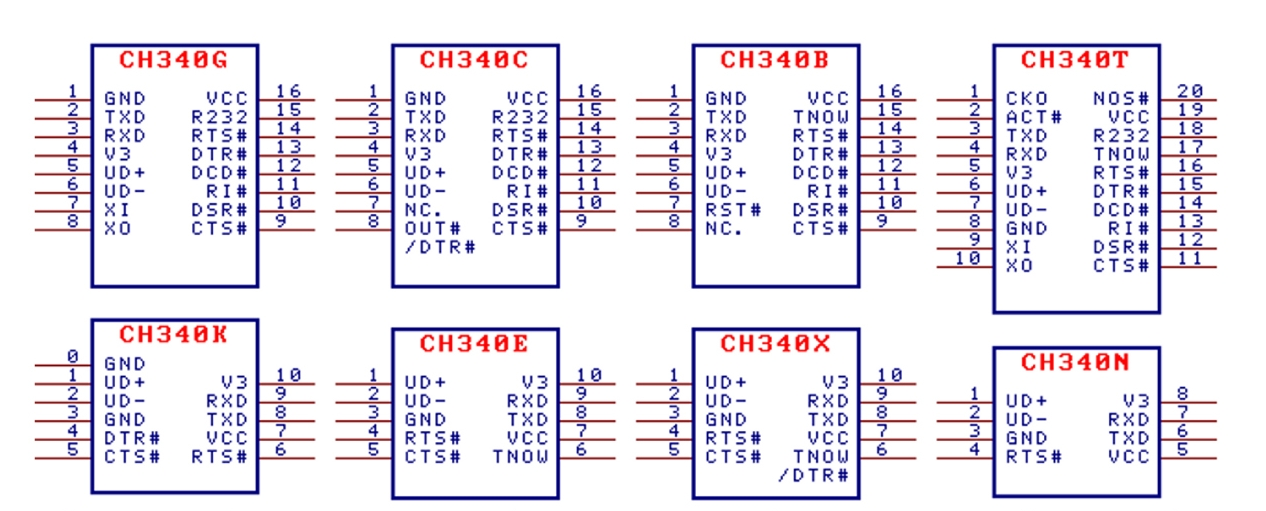

Los chips CH340 son desarrollados por Nanjing Qinheng Microelectronics (WCH), especialistas en comunicación de datos. La serie incluye el modelo universal CH340G, versiones compactas como el CH340C/N/K que no requieren oscilador externo, y el CH340E para alta velocidad. También existen variantes para comunicación infrarroja (CH340R), tarjetas inteligentes (CH340B) y conversión a puerto paralelo de impresora (CH340H/S).
Funciones principales
Comunicación USB a Serie: Convierte señales USB a nivel TTL estándar, soportando transmisión full-duplex estable con baudrates de 50bps a 2Mbps. Incluye buffers internos para asegurar que la transferencia de datos sea fluida y confiable.
Reconocimiento de puerto COM virtual: Es reconocido como un puerto COM estándar en Windows, macOS y Linux. Es compatible con señales de control como RTS y CTS, y puede ampliarse para soportar interfaces industriales como RS232 y RS485 mediante circuitos adicionales.
Compatibilidad de voltaje: Funciona tanto con 3.3V como con 5V, adaptándose a la mayoría de los microcontroladores y controladores embebidos. Además, cuenta con protección electrostática integrada para un funcionamiento estable.
Aplicaciones y compatibilidad
Se usa principalmente para cargar programas y depurar placas de desarrollo, fabricar adaptadores USB-Serie y en la comunicación de datos de placas base de impresoras 3D. Existen drivers oficiales para los principales sistemas operativos que aseguran que el dispositivo sea detectado correctamente, permitiendo reemplazar otros chips de interfaz similares del mercado.
Cómo descargar e instalar el driver

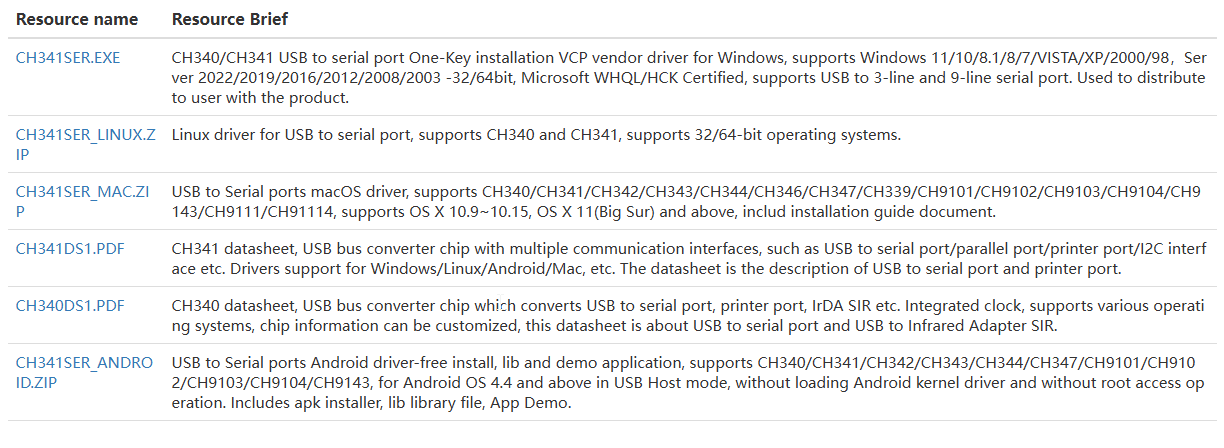

Podés bajar la última versión de los controladores desde el sitio web oficial de WCH o usar el paquete de recursos disponible en esta página. Al hacer clic en el botón de descarga, tu navegador va a bajar automáticamente un archivo comprimido que contiene los instaladores para las distintas versiones de sistema operativo.
Instalación en Windows

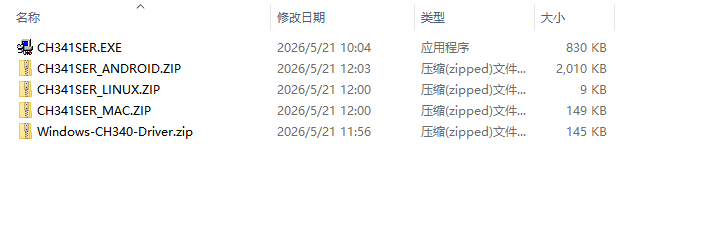

El paquete de recursos contiene el archivo ejecutable ya extraído. Simplemente hacé doble clic en el archivo CH341SER.EXE, presioná el botón "Install" en el instalador y esperá a que la ventana emergente te confirme que la instalación se completó con éxito.
Instalación en macOS

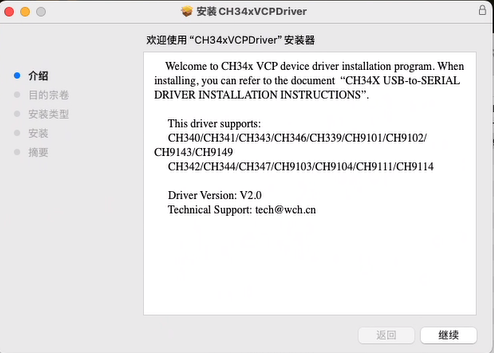

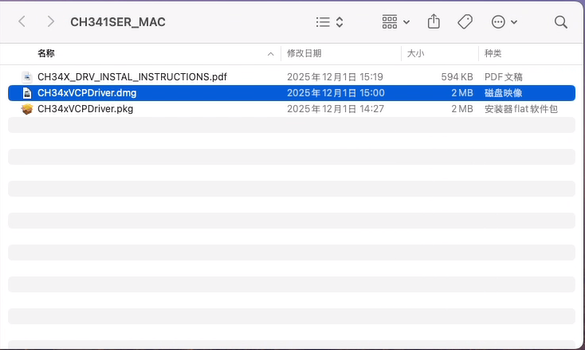

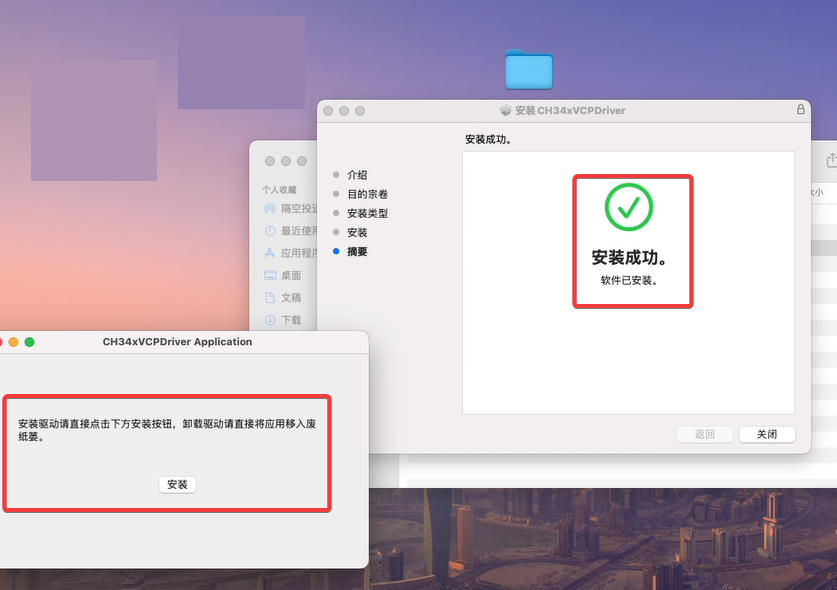

Abrí la carpeta que bajaste y extraé el archivo CH341SER_MAC.ZIP. Hacé doble clic en el archivo .pkg para iniciar el asistente de instalación. Seguí las instrucciones en pantalla, hacé clic en "Continuar" o "Instalar" y esperá a que el proceso termine. No hace falta realizar ninguna configuración adicional; una vez finalizado, el sistema reconocerá el dispositivo apenas conectes el adaptador USB-a-SERIE.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
