Los LED RGB son una forma genial y sencilla de agregarle color a tus proyectos. Como son básicamente tres LED en uno solo, la forma de usarlos y conectarlos no varía mucho de lo que ya conocés.
Resumen
Estos componentes vienen principalmente en dos versiones: Ánodo Común o Cátodo Común. El Ánodo Común usa 3.3-5V en el pin común, mientras que el Cátodo Común se conecta a tierra (GND). El LED RGB que usamos en este tutorial es de tipo cátodo común, por lo que el pin común se conecta al GND del circuito y los pines de control a las salidas digitales del microcontrolador.
Como con cualquier LED, necesitás conectar resistencias en serie (tres en total) para limitar la corriente. En nuestro código, vamos a empezar con el LED en rojo, pasando por el verde y el azul hasta volver al rojo, recorriendo así la mayoría de los colores que se pueden lograr.
Componentes necesarios
Para este proyecto vas a necesitar: (1) Elegoo Uno R3, (1) Breadboard de 830 puntos, (4) cables M-M (macho a macho), (1) LED RGB y (3) resistencias de 220 ohm.
Introducción a los componentes

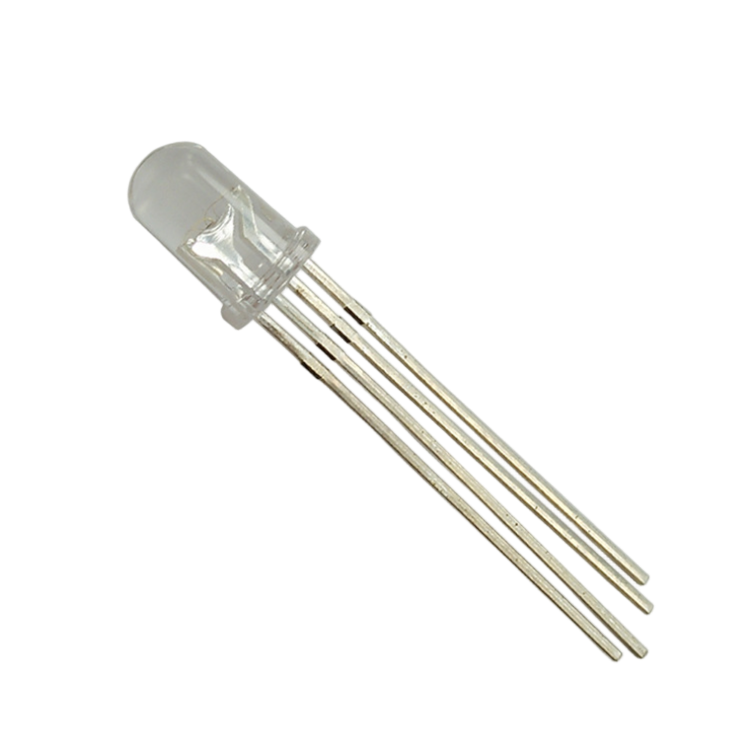

A simple vista, un LED RGB parece un LED común, pero adentro tiene tres diodos: uno rojo, uno verde y uno azul. Ajustando el brillo de cada uno podés mezclar casi cualquier color, igual que si estuvieras mezclando pintura en una paleta. En vez de usar resistencias variables para esto, la placa UNO R3 tiene la función analogWrite, que te permite mandar una potencia variable a los pines marcados con una tilde (~).
El LED RGB tiene cuatro patas: una para la conexión positiva de cada color interno y una pata más larga que es el negativo común (cátodo), que es la segunda empezando desde el lado plano y va conectada a tierra. Cada color necesita su propia resistencia de 220 ohm para no quemarse.
Color

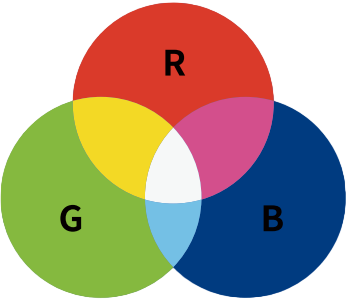

La razón por la que podés mezclar colores variando la intensidad de la luz roja, verde y azul es que tus ojos tienen tres tipos de receptores de luz. Tu cerebro procesa esas cantidades y las convierte en un color del espectro. Es el mismo truco que usan los televisores, donde el LCD tiene puntos de estos tres colores pegados que forman cada píxel.
Si ponés los tres LED al mismo brillo, la luz resultante va a ser blanca. Si apagás el azul y dejás el rojo y verde al mismo nivel, vas a ver luz amarilla. Apagando los tres, obtenés el equivalente al negro (ausencia de luz).
Teoría (PWM)
La Modulación por Ancho de Pulsos (PWM) es una técnica para controlar la potencia y el brillo de los LED. El pin genera un pulso unas 500 veces por segundo; la duración de ese pulso se controla con la función analogWrite. Mientras que analogWrite(0) no genera pulso, analogWrite(255) mantiene la salida encendida todo el tiempo.
Si elegís un valor intermedio, el componente solo recibe potencia durante una fracción del tiempo. Como tus ojos no pueden ver el LED prendiéndose y apagándose a esa velocidad, lo que percibís es un cambio en la intensidad del brillo.
Esquema de conexión y Código

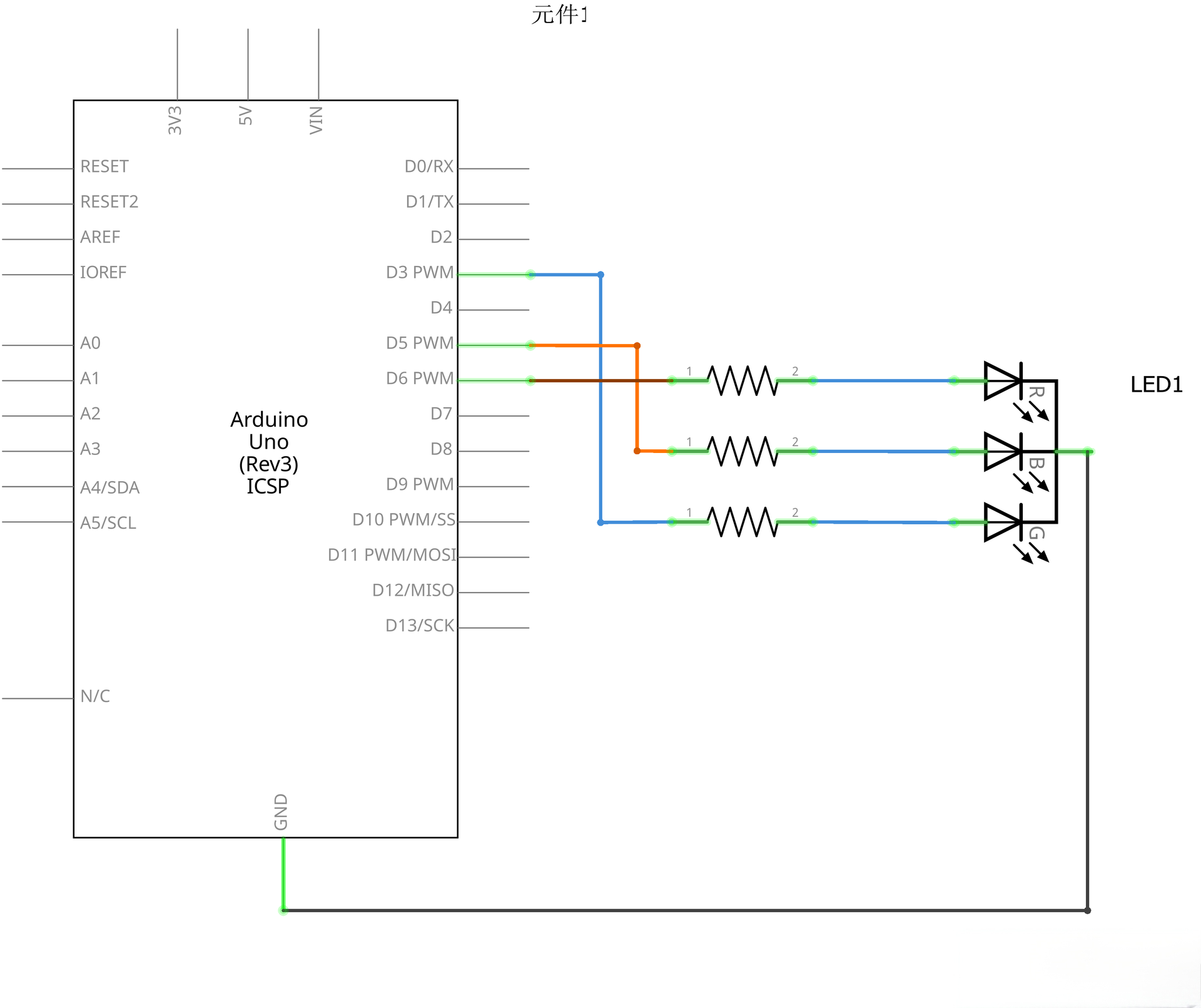

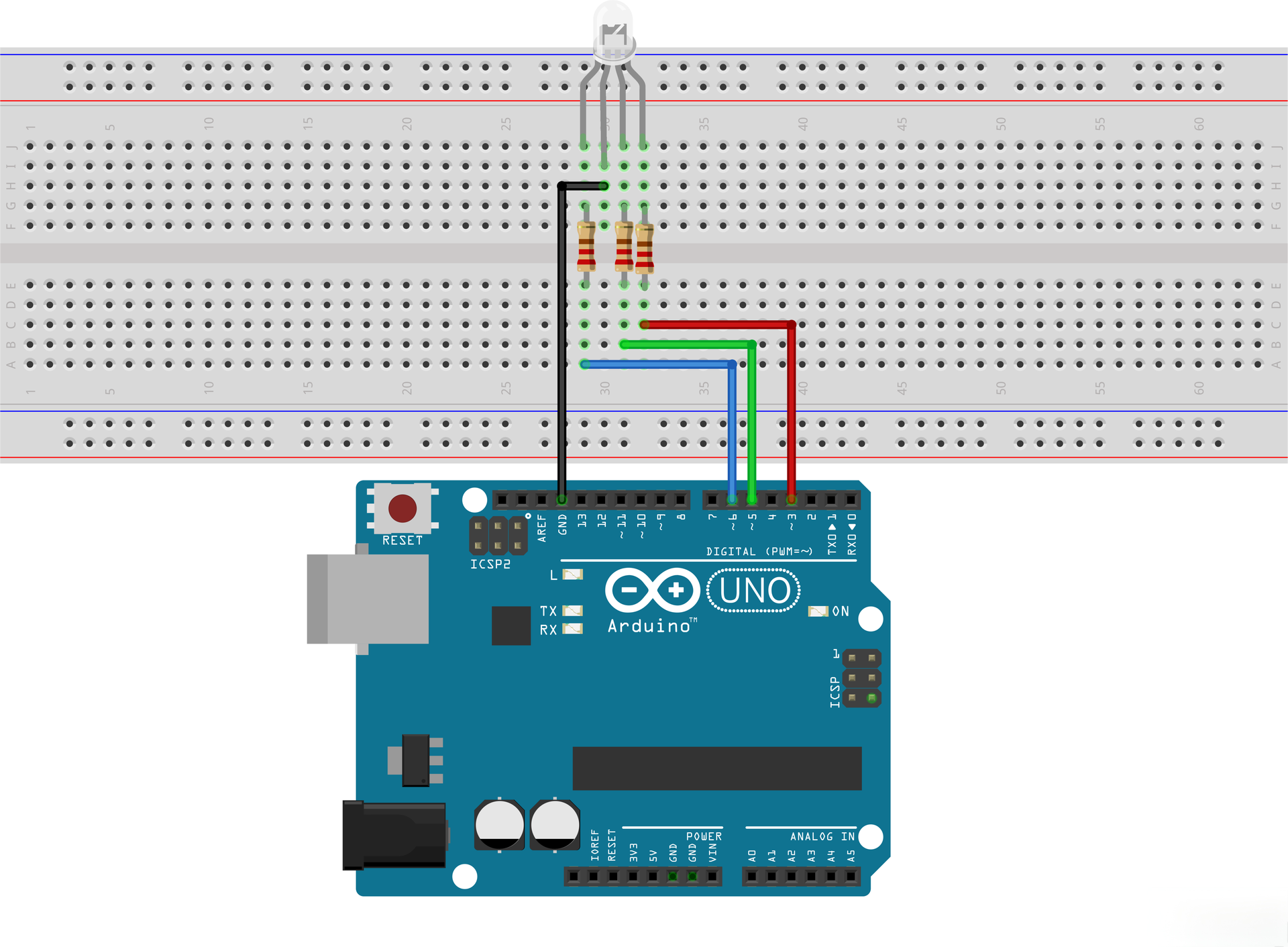

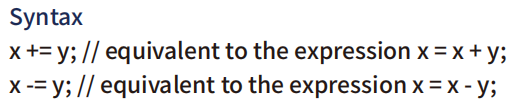

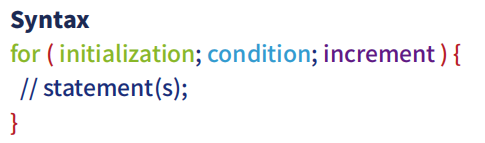

Fijate en el diagrama de cableado para armar el circuito correctamente. Una vez que tengas todo listo, podés descargar el programa y abrirlo en tu computadora para cargarlo en la placa.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
