En esta lección vas a aprender cómo usar un módulo de sensor de sonido con tu placa Elegoo. Este componente es ideal para proyectos de monitoreo ambiental o interruptores activados por ruido.
Generalidades

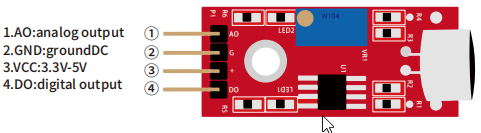

Este módulo tiene dos salidas: AO (salida analógica), que entrega la señal de voltaje del micrófono en tiempo real, y DO (salida digital), que envía una señal de nivel alto o bajo cuando la intensidad del sonido alcanza un umbral determinado. Podés ajustar la sensibilidad del umbral girando el potenciómetro. Para asegurarte de que el micrófono detecte tu voz normalmente, probá cambiar su sensibilidad girando el potenciómetro azul de precisión; tené en cuenta que, al ser de precisión, vas a tener que darle unas 10 vueltas completas (360 grados) para empezar a notar algún cambio.
Componentes Necesarios
Vas a necesitar: (1) Elegoo MEGA 2560 R3, (1) Módulo de sensor de sonido y (4) cables Hembra-Macho (cables DuPont).
Introducción al Componente
El módulo de sensor de sonido ofrece una forma fácil de detectar ruidos y se usa generalmente para medir la intensidad sonora en aplicaciones de seguridad o control. Utiliza un micrófono que alimenta a un amplificador, un detector de picos y un buffer. Estos micrófonos son muy comunes en circuitos electrónicos para detectar vibraciones en el aire y convertirlas en señales eléctricas. El cuerpo metálico protege las partes internas, y la cara superior está cubierta por un material poroso que actúa como filtro para el polvo.

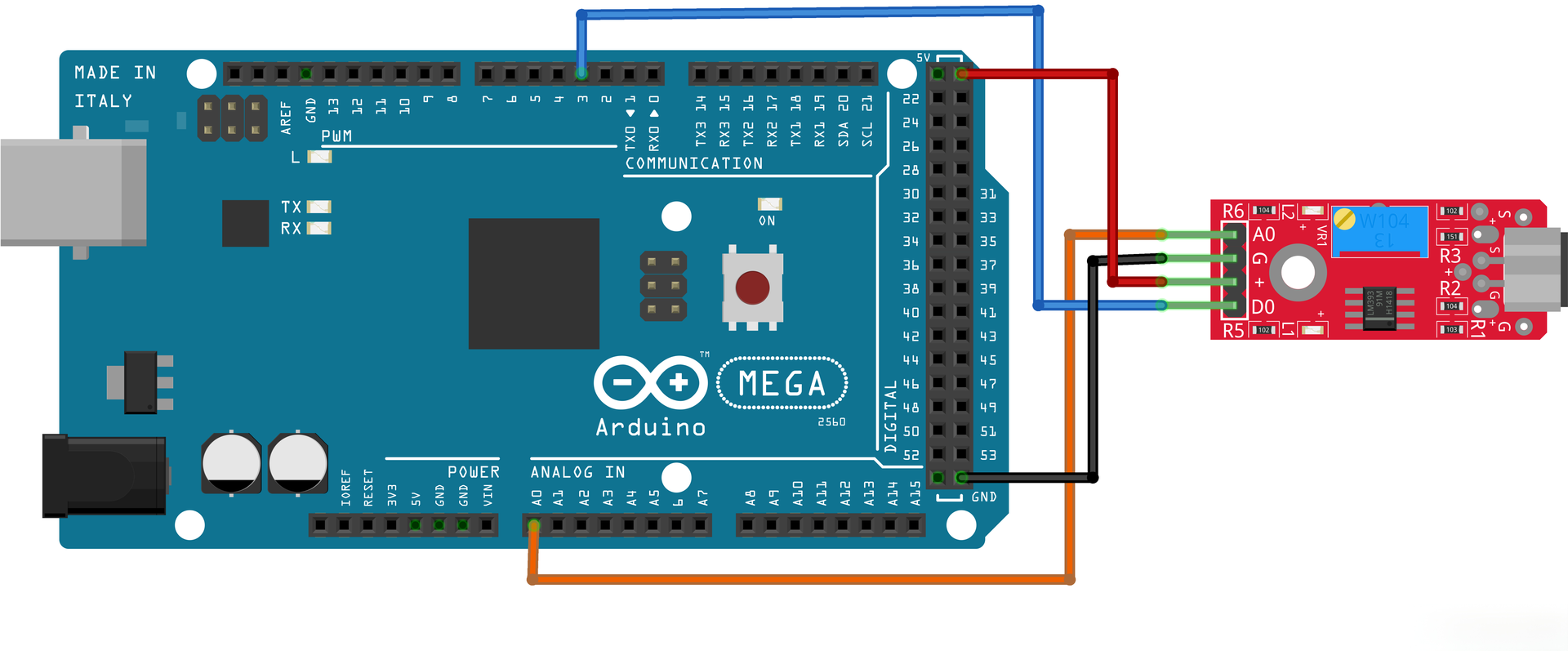

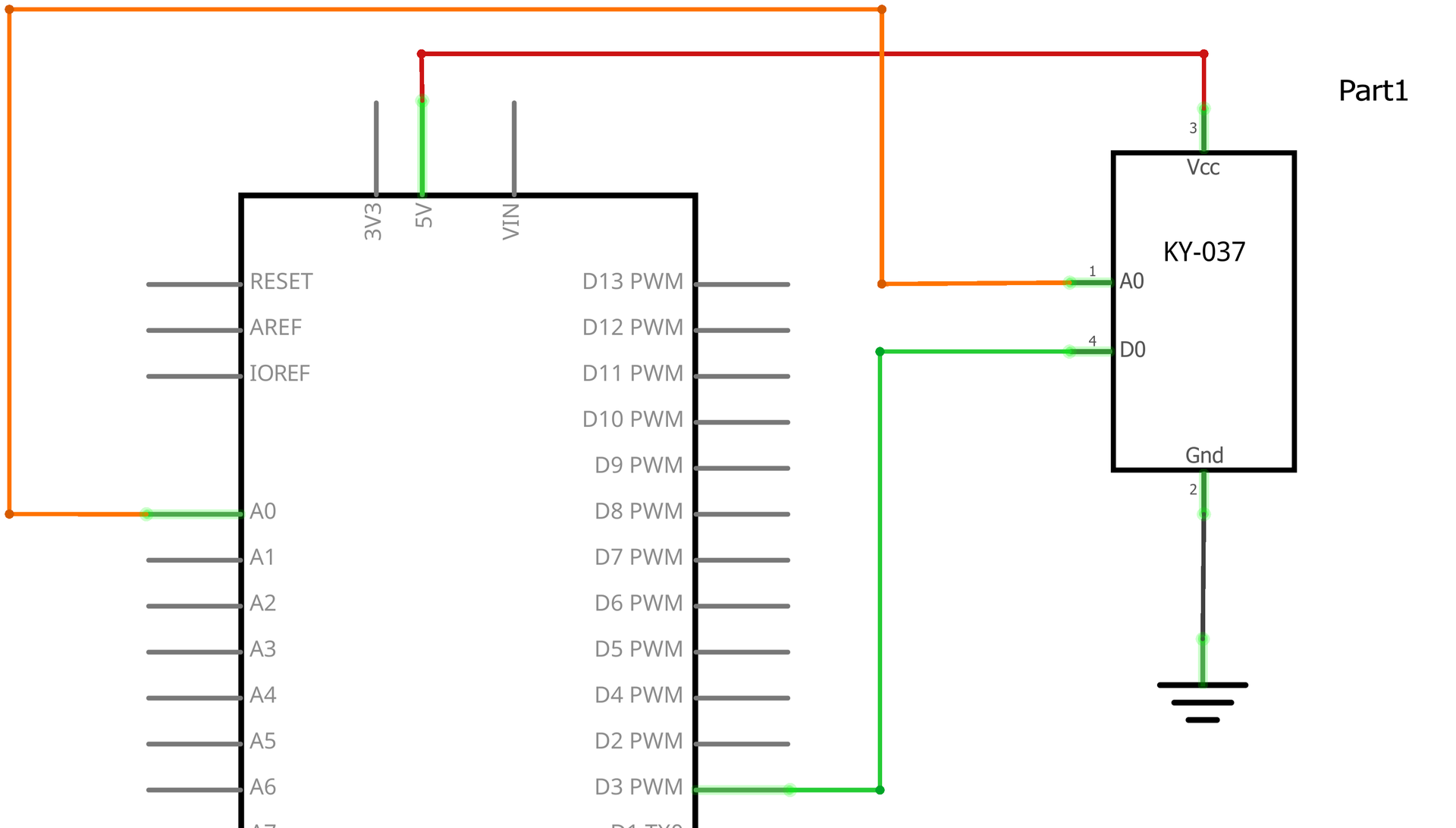

Conexión y Código
Podés descargar el archivo del programa y abrirlo con el Arduino IDE. Asegurate de haber instalado correctamente el entorno de desarrollo y los drivers correspondientes a la placa antes de empezar. El código lee tanto los valores analógicos como los digitales del sensor; muestra los valores analógicos en el monitor serie y usa el LED integrado (marcado como L) para indicar cuándo se detecta sonido. No te olvides de configurar la velocidad del monitor serie a 9600 baudios para que la lectura sea correcta.
Solución de Problemas
Si el sensor no parece reaccionar, lo más probable es que necesites calibrar el potenciómetro azul. Giralo varias veces mientras hablás cerca del micrófono hasta que veas que el LED de la placa responde a los cambios de sonido.
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
