En esta lección vas a aprender cómo usar un módulo de sensor de sonido. Es un componente ideal para proyectos que necesiten reaccionar a ruidos, aplausos o sonidos ambiente de forma sencilla y eficiente.
Resumen

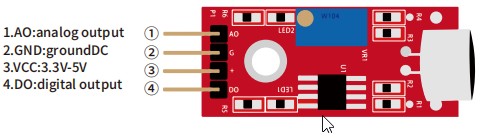

Este módulo tiene dos salidas: AO, que es la salida analógica que entrega el voltaje del micrófono en tiempo real, y DO, que es la salida digital que se activa cuando la intensidad del sonido supera un umbral determinado. Para que el micrófono detecte tu voz correctamente, tenés que ajustar la sensibilidad girando el potenciómetro azul; como es de precisión, vas a tener que darle unas 10 vueltas completas (360 grados) para empezar a notar algún cambio.
Componentes Requeridos
(1) x Elegoo Uno R3
(1) x Módulo de sensor de sonido
(4) x Cables Hembra-Macho (DuPont)
Introducción al Componente
El sensor de sonido es una forma fácil de detectar la intensidad del ruido ambiente para aplicaciones de seguridad o monitoreo. Usa un micrófono que manda la señal a un amplificador y a un detector de picos. El cuerpo metálico protege los componentes internos y la cara superior tiene un material poroso que filtra el polvo, dejando pasar las vibraciones del aire hacia el diafragma.
Código
Podés bajar el archivo del programa y abrirlo con el Arduino IDE. Antes de cargarlo, asegurate de tener seleccionada la placa UNO R3 y los drivers instalados. Si tenés dudas sobre este paso, fijate en la "Parte 1" de la guía detallada.
Este código lee los valores analógicos y digitales del sensor. Los valores analógicos se muestran en el Monitor Serial (configurado a 9600 baudios), y el LED integrado en el pin 13 de la placa se prende cuando el sensor detecta un sonido que supera el umbral configurado.
Solución de Problemas

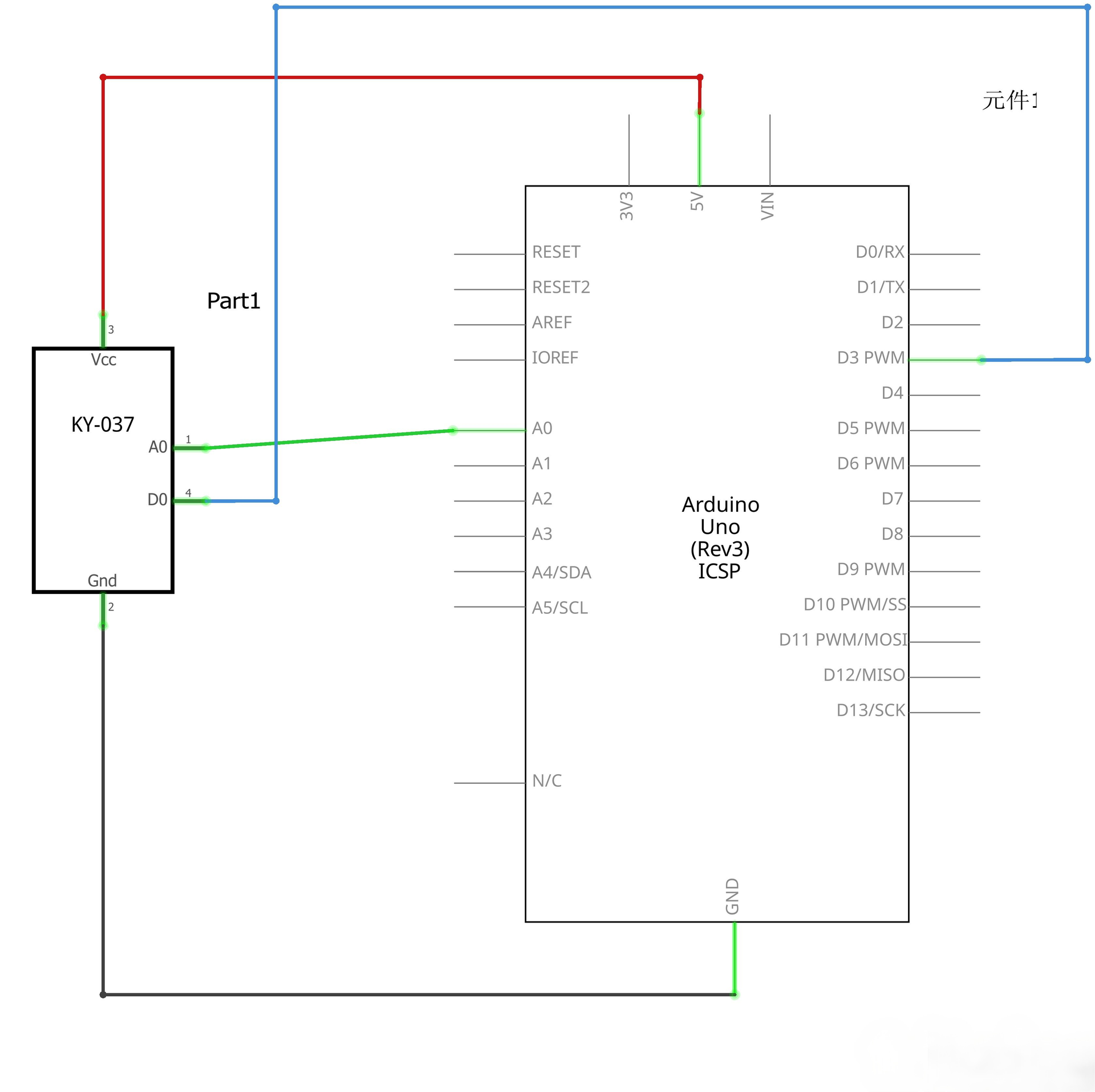

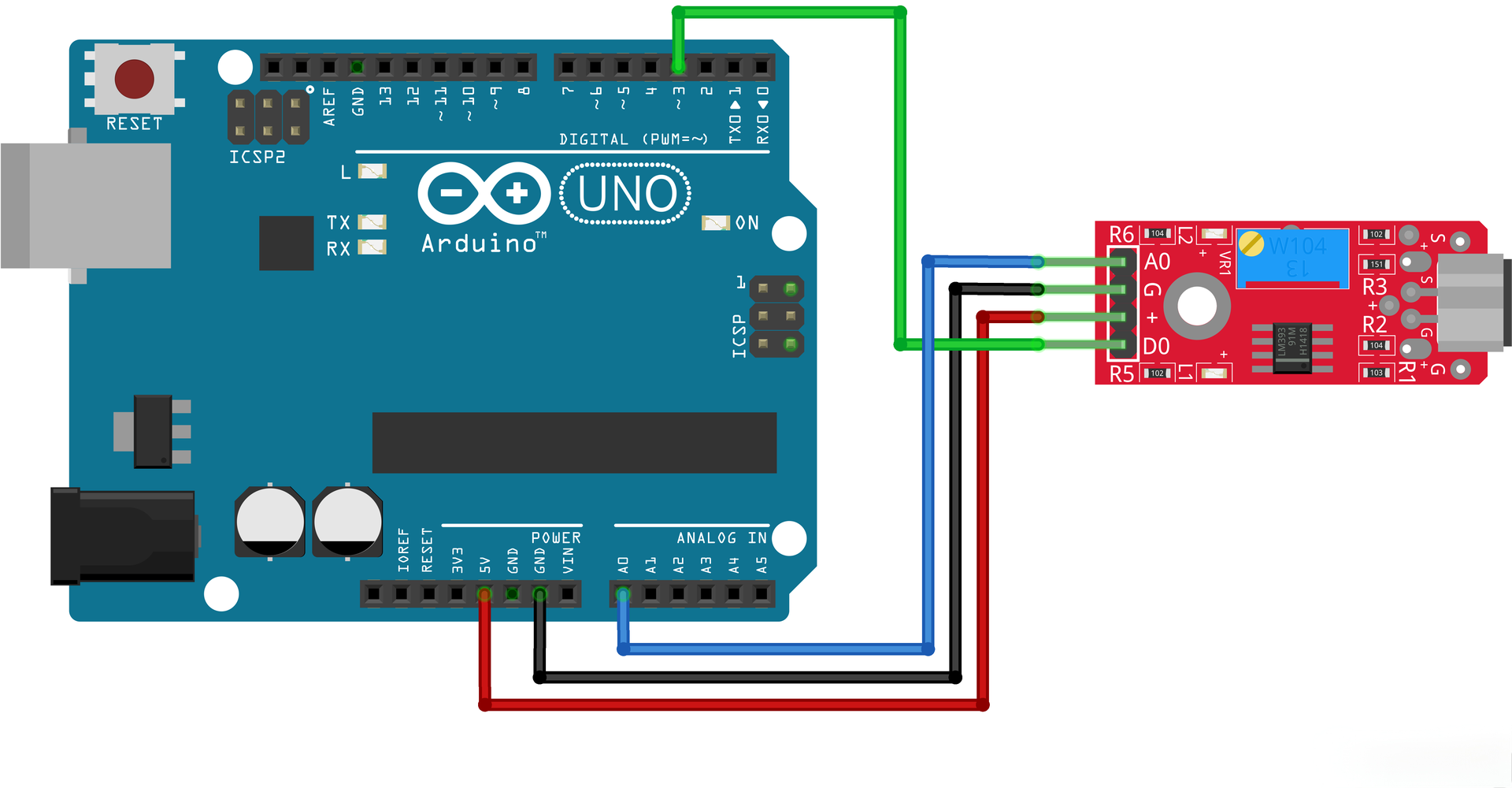

Si el sensor no reacciona, lo más probable es que necesites ajustar el potenciómetro azul. Recordá que son muchas vueltas; no te asustes si al principio parece que no pasa nada. También revisá que los cables estén bien conectados según el diagrama de cableado.
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
