Este kit incluye dos breadboards de 400 puntos en lugar de uno solo de 830 para que tengas una mejor experiencia. Fijate bien por qué esta configuración es mucho más flexible y cómoda cuando laburás con la placa ESP32.
I. Criterios para elegir el breadboard

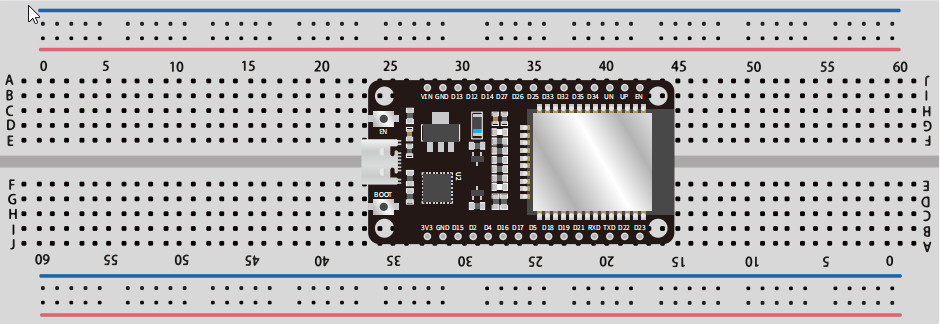

Elegimos combinar dos breadboards de 400 puntos porque, para proyectos con ESP32, esto te da una ventaja bárbara en el diseño y la expansión de hardware. El breadboard de 830 puntos no te lo recomendamos porque, por su tamaño, te limita un montón: al poner el ESP32, la placa te tapa el área de conexión y perdés el acceso a varios pines GPIO, lo que te impide cablear tranquilo.

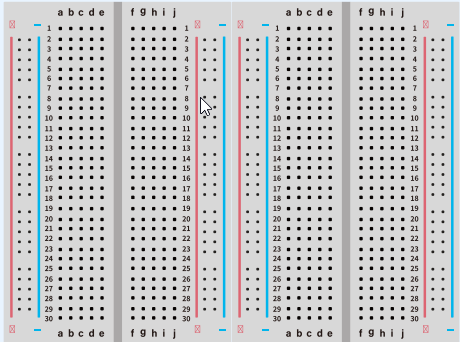

En cambio, usar dos de 400 puntos soluciona el problema por completo. Al unirlos, te queda espacio de sobra a ambos lados del ESP32 para conectar los jumpers, asegurando que todos los pines GPIO queden libres para que los uses como quieras.
II. Cómo combinar los breadboards

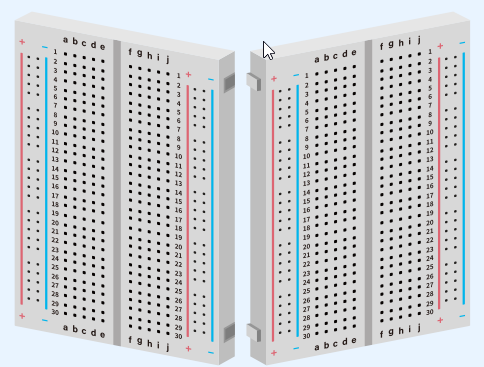

Los breadboards vienen con un sistema de encastre tipo lengüeta y ranura. Para armarlos, alineá los bordes y presioná un poquito desde abajo para que traben. Así te armás una plataforma estable y segura para tu proyecto.

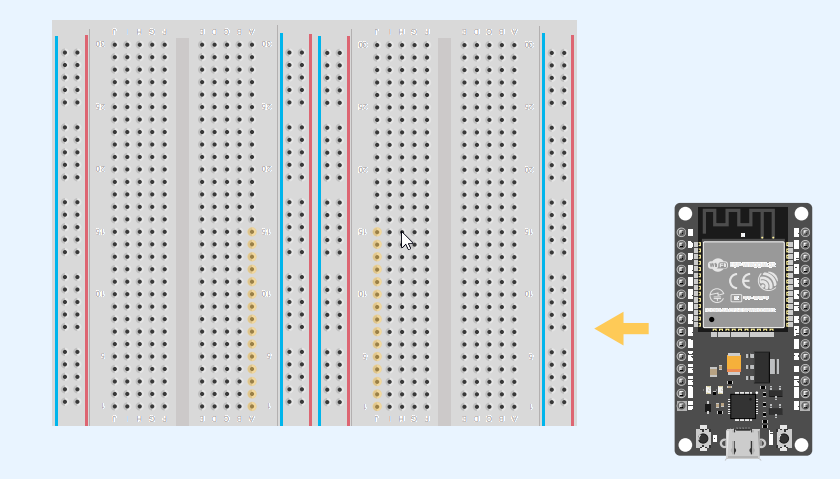

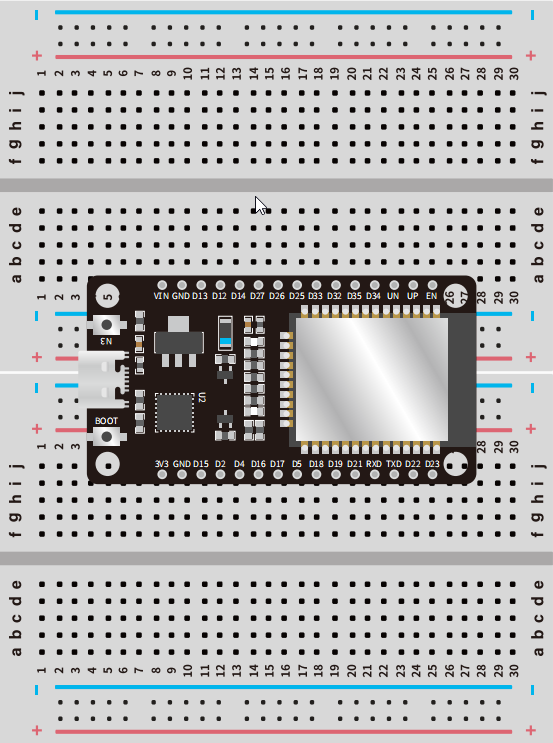

III. Montaje del breadboard y la placa ESP32

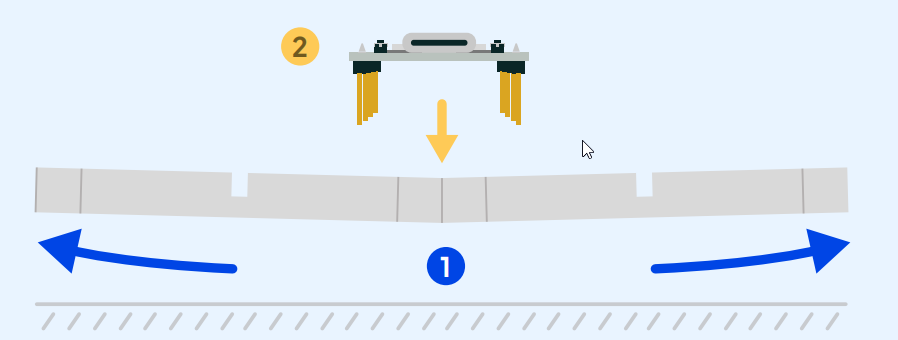

Cuando vayas a poner el ESP32, puede que notes que los pines no coinciden justo con los agujeros del breadboard. No te hagas drama, que es normal y no afecta en nada. Podés mover apenas el breadboard o flexionar un poco la unión del medio para que los pines se alineen bien antes de empujar la placa para que entre suave.

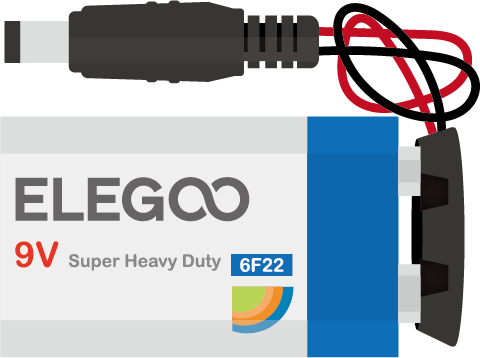

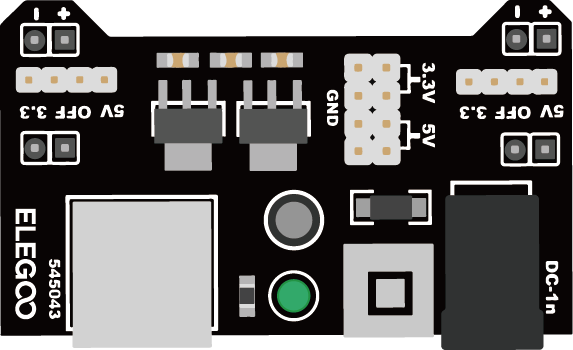

IV. Uso de la batería de 9V y la placa adaptadora

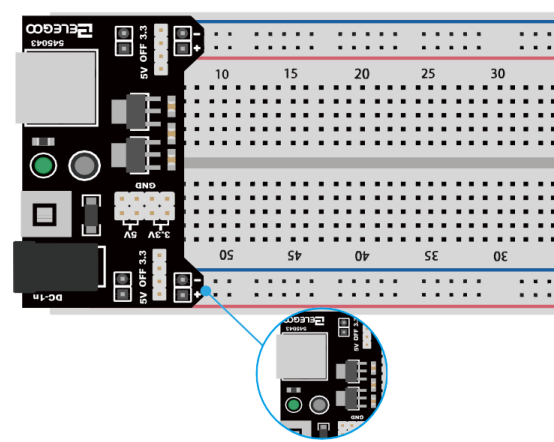

Si vas a alimentar el ESP32 con una fuente externa, tenés que usar la batería de 9V con su placa adaptadora dedicada. Primero, conectá el adaptador al breadboard respetando bien la polaridad; fijate que quede montado sobre una sola mitad del breadboard y no cruzado entre las dos partes.
Una vez que confirmes que el adaptador está bien puesto, conectá la batería a su conector y enchufala al jack de entrada de corriente DC de la placa adaptadora.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
