En esta lección vas a aprender cómo cambiar el brillo de un LED usando resistencias de distintos valores. Es un ejercicio bárbaro para entender de forma práctica cómo la resistencia afecta el flujo de corriente en un circuito electrónico básico.
Generalidades
Vas a ver cómo la intensidad de la luz varía según la resistencia que elijas. Es fundamental que sigas los pasos para no quemar el componente, ¡así que prestá mucha atención a las conexiones!
Componentes requeridos:
(1) x Elegoo Uno R4 WIFI
(1) x LED rojo de 5mm
(1) x Resistencia de 220Ω
(1) x Resistencia de 1kΩ
(1) x Resistencia de 10kΩ
(1) x Breadboard de 830 puntos
(2) x Cables M-M (cables puente macho a macho)
Introducción de componentes
BREADBOARD:

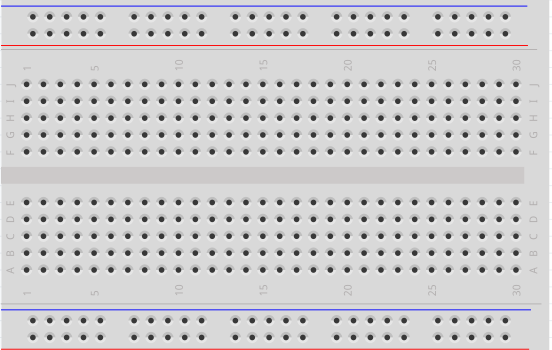

Una breadboard te permite armar circuitos de prototipo al toque, sin tener que andar soldando las conexiones. Mirá el ejemplo de abajo para darte una idea de cómo funciona.
Vienen en varios tamaños y configuraciones. El tipo más simple es una grilla de agujeros en un bloque de plástico que tiene tiras de metal por dentro; estas conectan eléctricamente los agujeros de las filas cortas. Si mandás las patas de dos componentes en la misma fila, quedan unidos. El canal que corre por el medio corta la conexión, lo que te permite pinchar un chip sin que se cortocircuiten sus patas de cada lado.
Algunas tienen tiras largas en los bordes, separadas de la grilla principal. Estas sirven para llevar un voltaje común a varios puntos, generalmente +5 voltios y tierra (GND). Se las conoce como rieles y son clave para alimentar muchos componentes a la vez de forma prolija.
Ojo, que aunque son geniales, tienen sus mañas. Como las conexiones son a presión, no son tan firmes como una soldadura. Si un circuito te vuelve loco porque funciona cuando quiere, fijate bien porque seguro es un falso contacto en la breadboard.
LED:
Los LEDs son indicadores fantásticos porque consumen nada de electricidad y duran una eternidad. En esta clase vamos a usar un LED rojo de 5mm, que es el tamaño estándar.
Fijate que no podés conectar un LED directo a una batería o fuente de voltaje así nomás por dos razones: tiene polaridad (si lo ponés al revés no prende) y siempre necesita una resistencia que limite o "estrangule" la corriente. Si te mandás sin resistencia, el LED se te va a quemar casi al instante porque va a calentar demasiado la unión que produce la luz.
Para saber cuál es el positivo y cuál el negativo, tenés dos formas. Primero, la pata más larga es el positivo. Segundo, si mirás el cuerpo del LED, del lado de la pata negativa vas a ver que el borde de la cápsula es plano.
RESISTENCIAS:
Como dice el nombre, las resistencias se oponen al paso de la electricidad. Cuanto más alto sea el valor, menos corriente va a pasar. Vamos a usar esto para controlar qué tan fuerte brilla el LED.

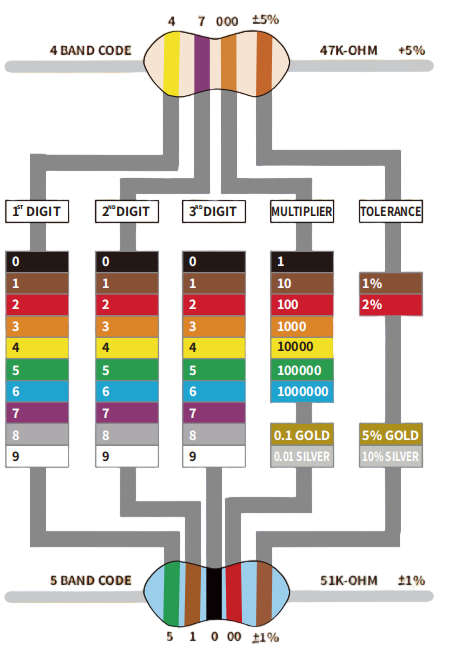

La unidad de medida es el Ohm, que se abrevia con la letra griega Omega (Ω). Como un Ohm es un valor muy bajito, solemos hablar de kΩ (kilo-ohms, 1.000 Ω) y MΩ (mega-ohms, 1.000.000 Ω). En esta lección vamos a usar tres valores: 220Ω, 1kΩ y 10kΩ. Se ven iguales, pero las tiritas de colores te cantan el valor de cada una.
A diferencia de los LEDs, a las resistencias les da lo mismo cómo las conectes porque no tienen polaridad. Si te parece muy complicado lo de los colores, podés usar un multímetro digital para medir el valor y listo.

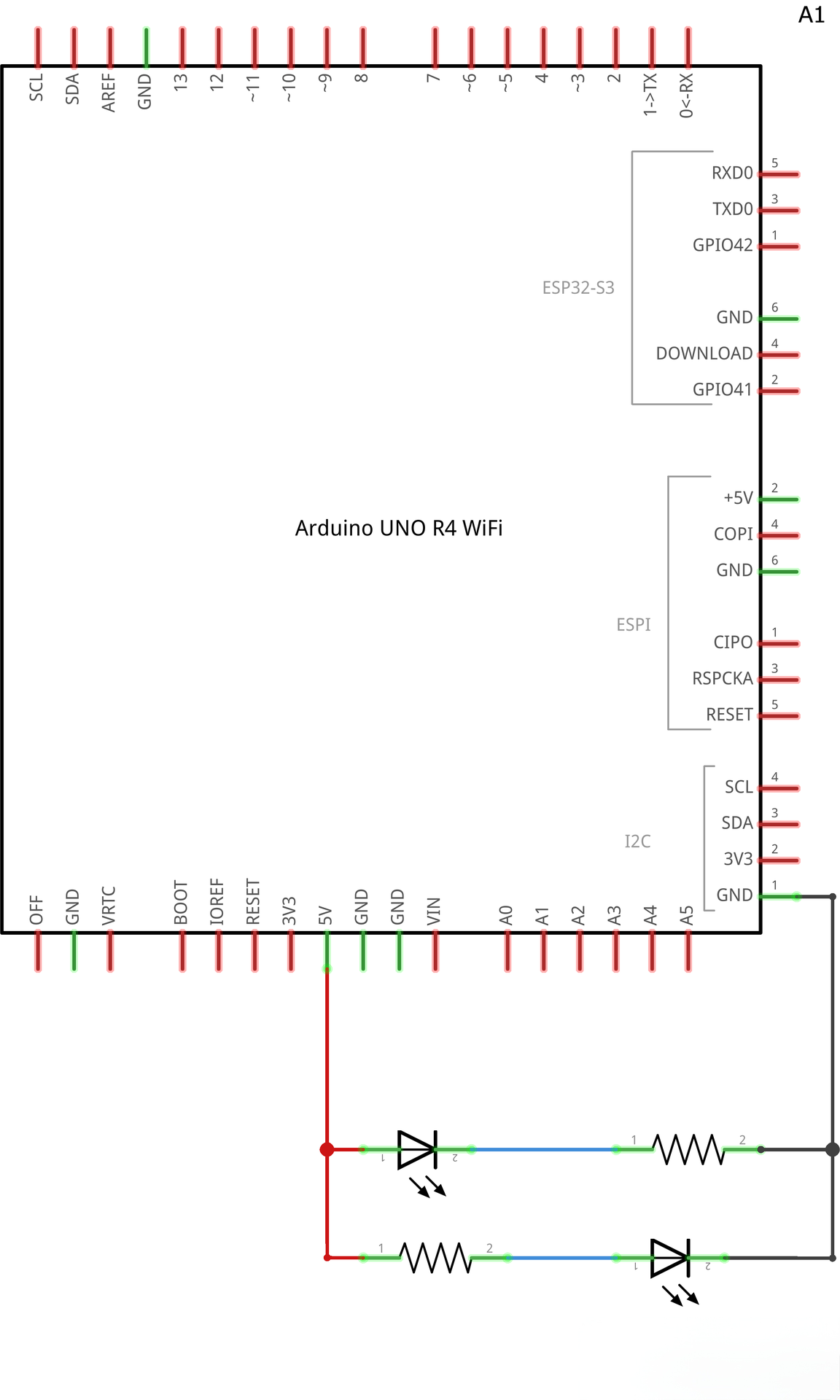

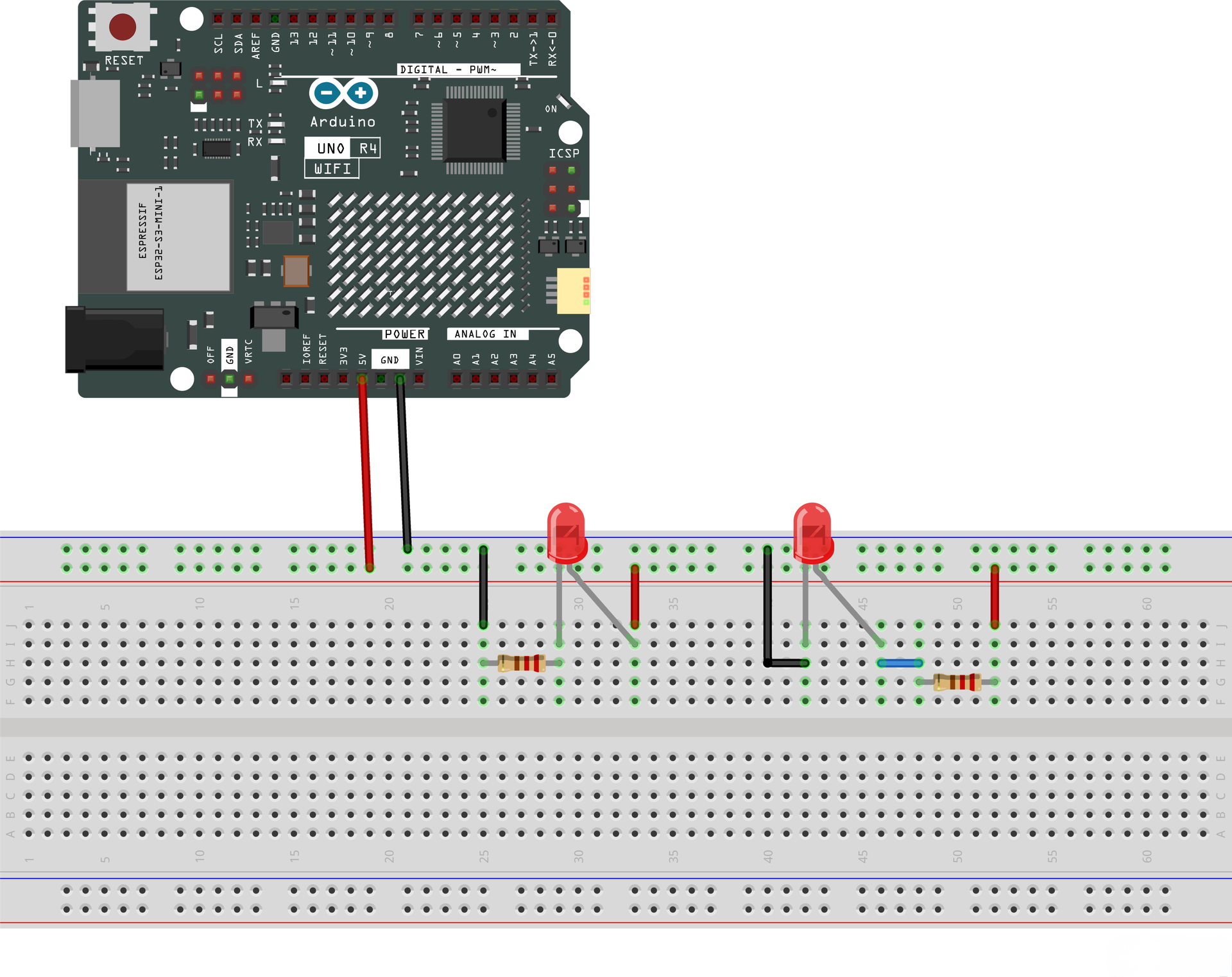

Esquema de conexión y diagrama de cableado
El UNO es una fuente cómoda de 5 voltios. No tenés que programar nada raro, solo conectarlo con el cable USB para darle energía. Con la resistencia de 220 Ω el LED va a brillar un montón. Si la cambiás por la de 1kΩ, lo vas a ver un poco más tenue. Y con la de 10 kΩ, la luz apenas se va a notar.
Probá sacar el cable rojo de la breadboard y tocalo contra el agujerito como si fuera un interruptor. Ahí vas a notar bien la diferencia de intensidad según la resistencia que estés usando.
