En esta lección vas a aprender cómo usar un módulo sensor de detección de nivel de agua con tu placa Elegoo Mega 2560 R3. Es un componente ideal para proyectos donde necesités medir la profundidad de un líquido o detectar filtraciones de forma sencilla.
Resumen
Este módulo puede percibir la profundidad del agua gracias a un circuito amplificador compuesto por un transistor y varias pistas de PCB entrelazadas en forma de peine. Cuando se sumerge, estas pistas presentan una resistencia que cambia según la profundidad del agua; esa variación se convierte en una señal eléctrica que podemos procesar mediante la función ADC del MEGA 2560 R3 para conocer el nivel exacto.
Componentes necesarios
(1) x Elegoo Mega 2560 R3
(3) x Cables F-M (DuPont hembra a macho)
(1) x Módulo sensor de detección de nivel de agua

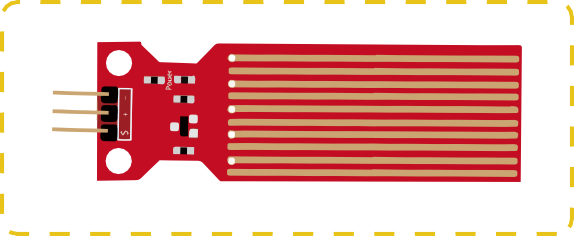

Introducción del componente
El sensor está diseñado para detectar agua y se usa mucho para censar lluvia, niveles en tanques o fugas. El componente se compone de tres partes: un conector, una resistencia de 1 MΩ y varias líneas de cables conductores expuestos. Funciona mediante una serie de trazas conectadas a tierra intercaladas con trazas de detección que tienen una resistencia pull-up de 1 MΩ. Cuando el agua toca las pistas, cierra el circuito entre la tierra y las líneas de detección, permitiendo medir el contacto como una señal analógica proporcional al tamaño de la gota o al nivel de inmersión. Tiene un bajo consumo de energía y una alta sensibilidad.

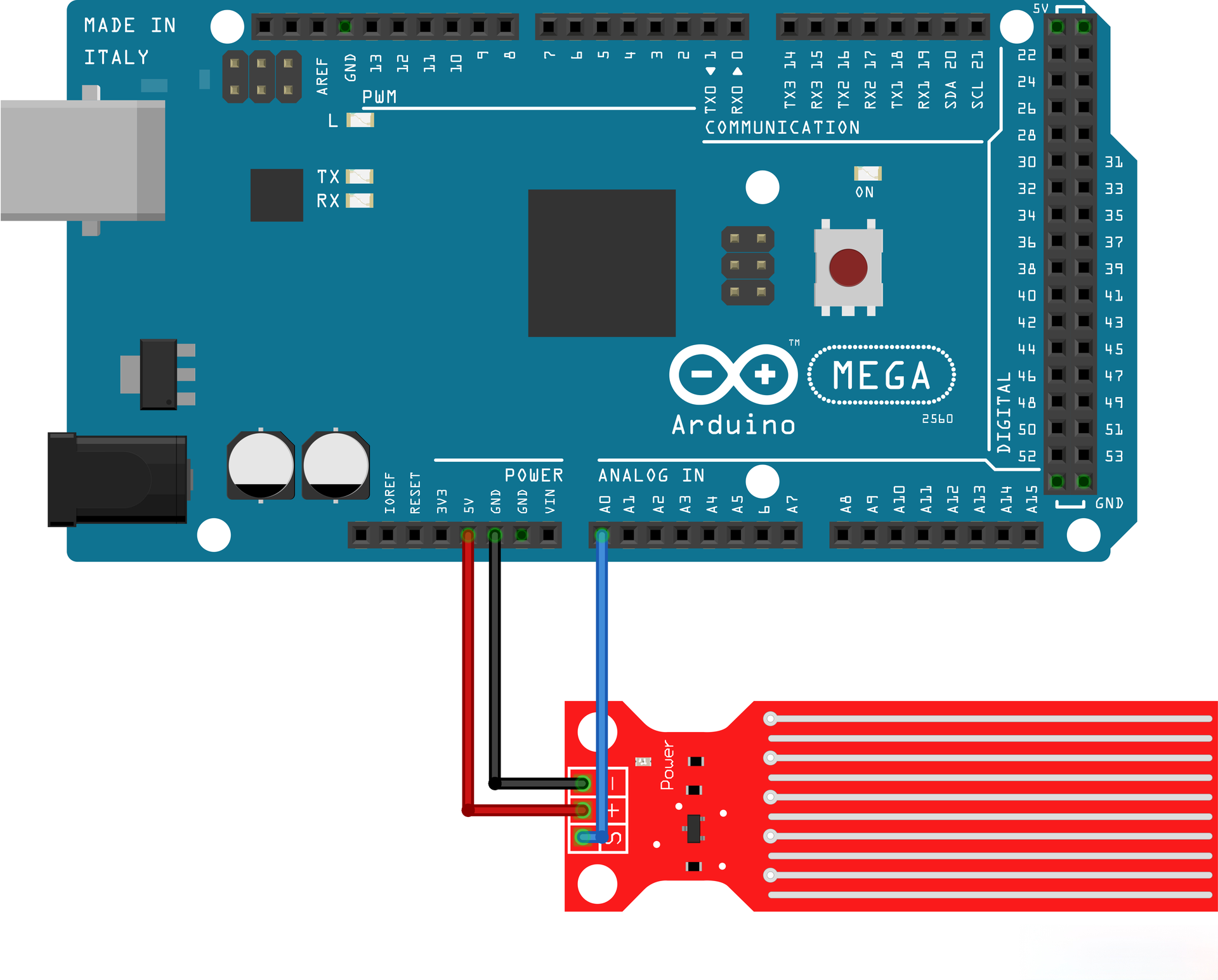

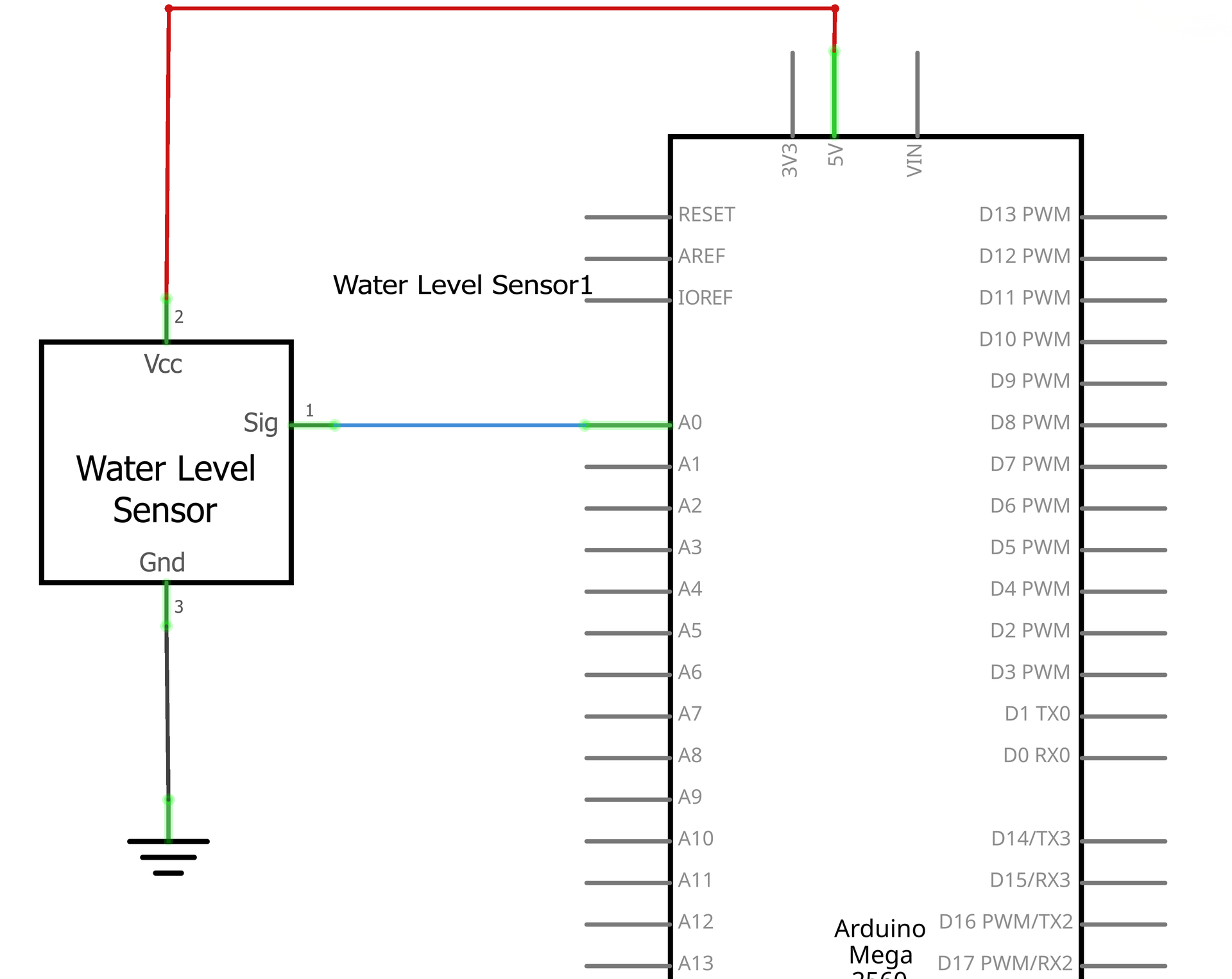

Diagrama de cableado y conexión
Para conectar el sensor, vas a usar los pines analógicos de tu placa. Asegurate de que las conexiones estén firmes antes de cargar el programa para evitar lecturas erróneas.
Código
Podés descargar el archivo del programa a tu computadora y abrirlo con un doble clic. Antes de hacerlo, asegurate de tener instalado el Arduino IDE y los controladores correspondientes al 2560 R3. Si tenés alguna duda sobre este proceso, podés consultar la "Parte 1" del documento para una guía detallada.
Este código demuestra cómo leer los datos del sensor usando la entrada analógica del Arduino 2560. Los datos se procesan y se imprimen en el monitor serie solo cuando el valor cambia significativamente (más de 10 unidades), lo que evita que la pantalla se llene de información repetitiva si el nivel está estable. Para ver los resultados, hacé clic en el botón del Monitor Serie y configurá la velocidad en 9600 baudios.
Resolución de problemas
Si no ves datos en el monitor serie, revisá la conexión de los pines y fijate que el canal ADC seleccionado en el código coincida con el pin donde conectaste el sensor (por defecto A0). También comprobá que el sensor esté limpio y seco antes de empezar una nueva prueba de nivel.
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
