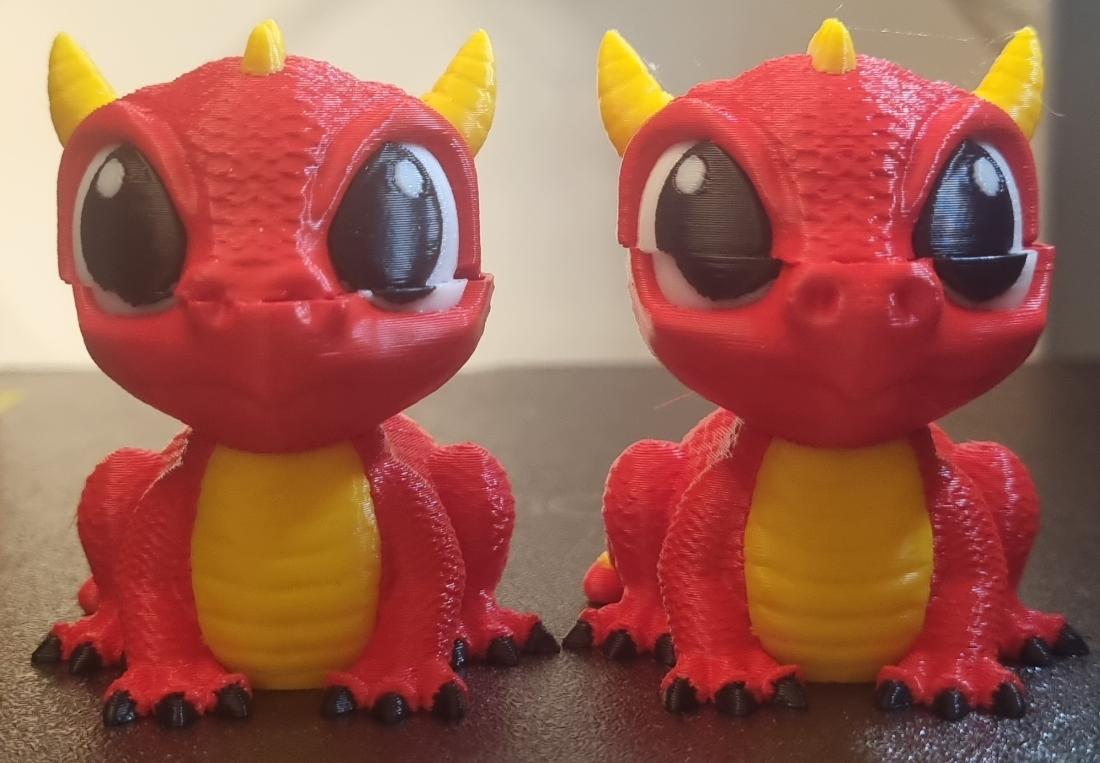

Si notás que a tu modelo se le desplazan las capas en el eje X o Y, si quedan con un efecto "escalera", o si el cabezal hace ruidos raros y golpes al moverse, esta guía es para vos. Acá vas a encontrar los pasos para diagnosticar y solucionar los problemas de desplazamiento en tu U1.

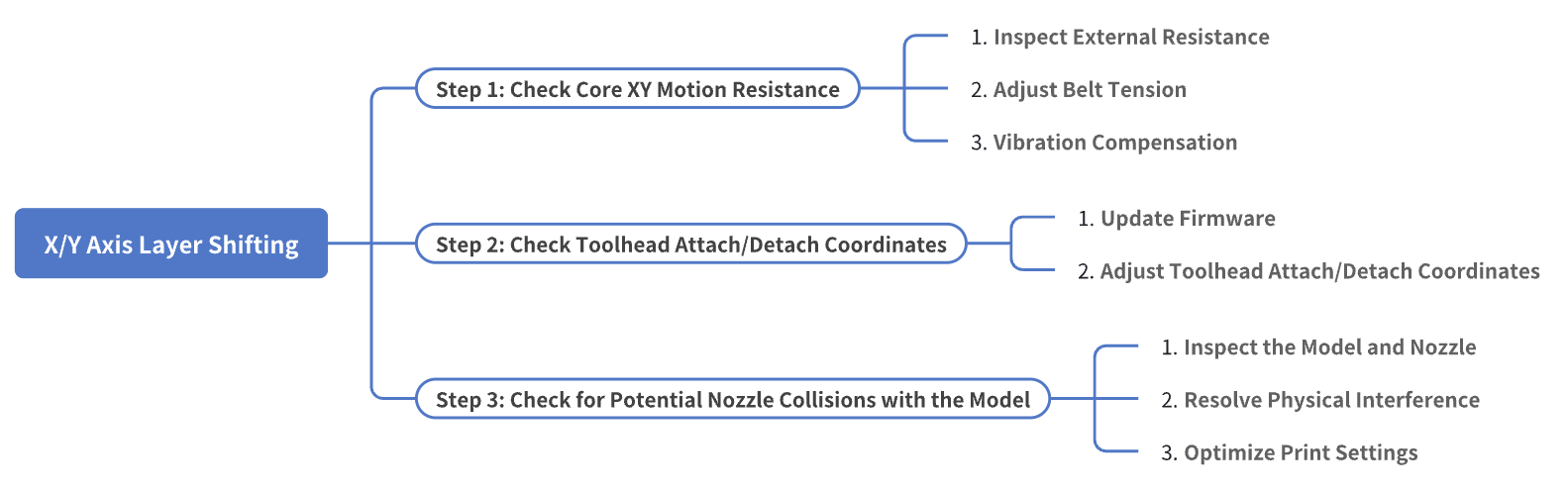

Diagnóstico rápido

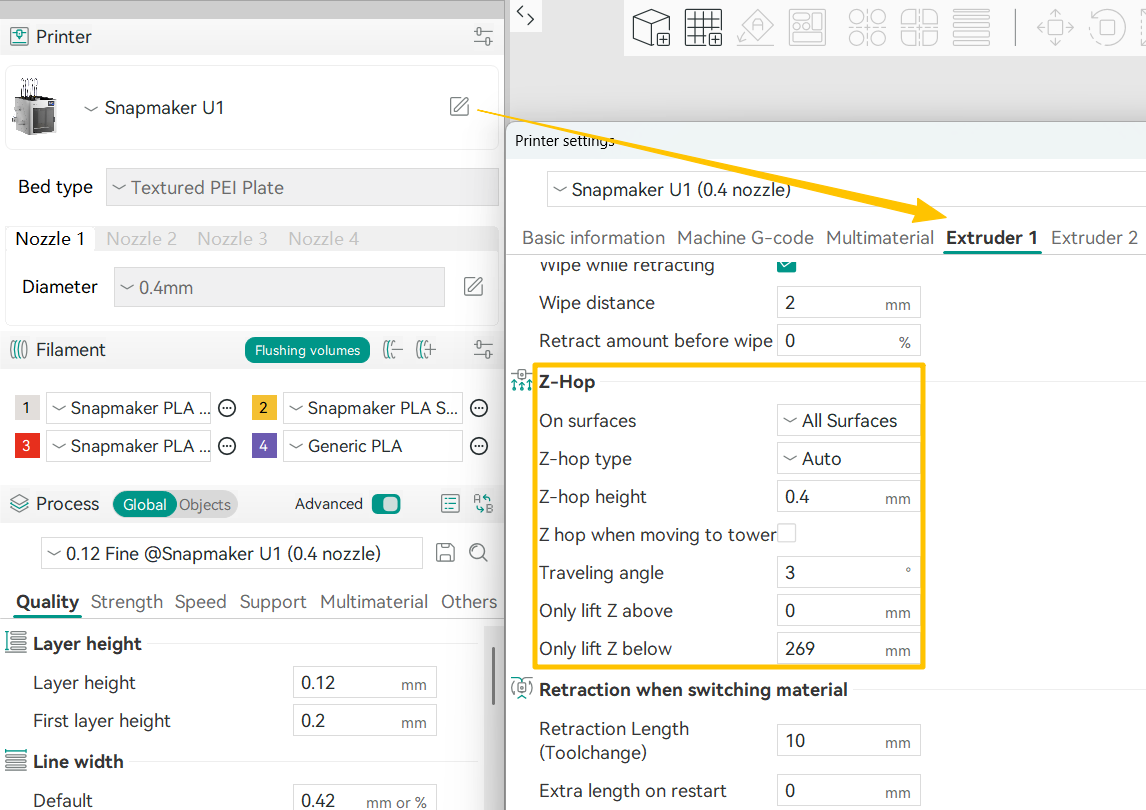

¿Qué situación estás teniendo? Si sentís mucha resistencia al mover el sistema Core XY, andá al Paso 1. Si hay problemas con las coordenadas al enganchar o desenganchar el cabezal, pasá al Paso 2. Si el nozzle está raspando el modelo, te toca el Paso 3.
Avisos importantes y Preparación
Seguridad ante todo: acordate siempre de apagar y desenchufar la máquina antes de meter mano o ajustar el hardware. Tratala con cuidado y no la fuerces, porque podés hacer que los motores pierdan pasos o romper algo. Antes de arrancar, anotate cómo tenés configurados los parámetros clave (como la velocidad de impresión) y, si podés, activá el time-lapse para ver exactamente cuándo falla y entender mejor el problema.
Paso 1: Revisar la resistencia al movimiento del Core XY

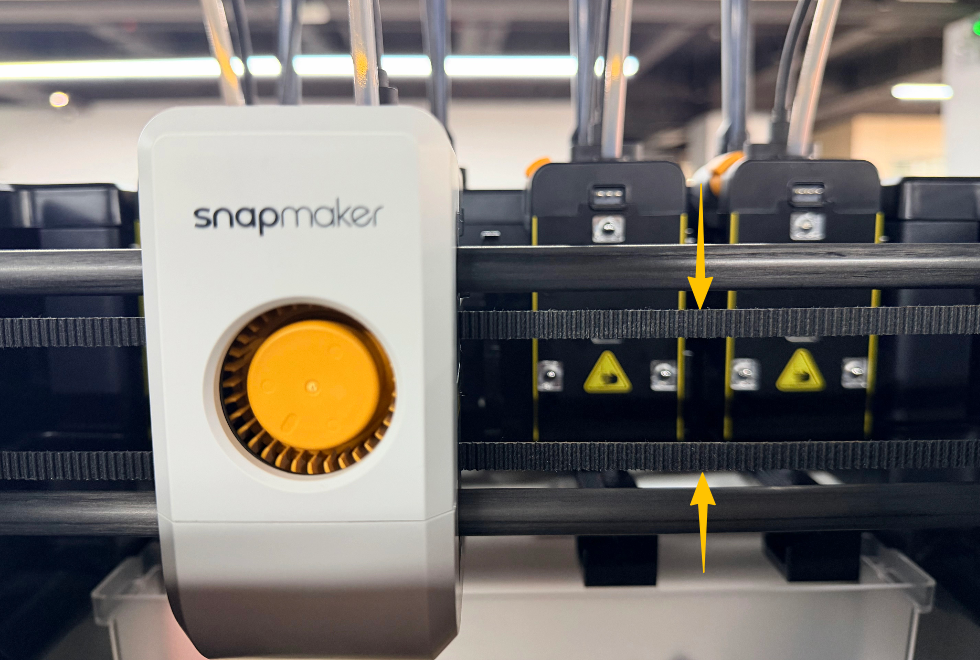

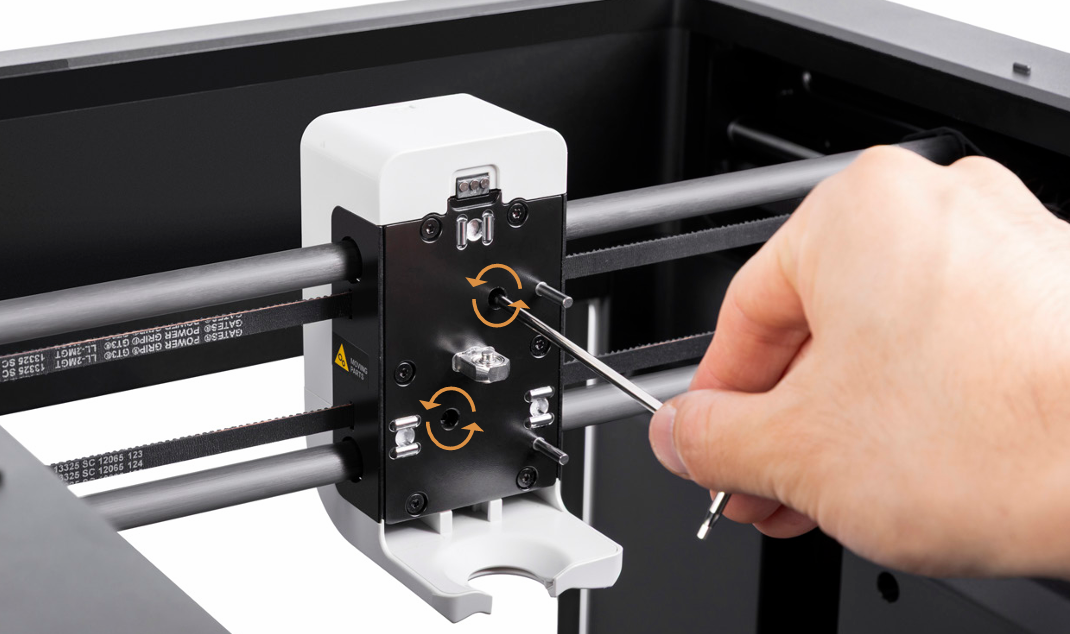

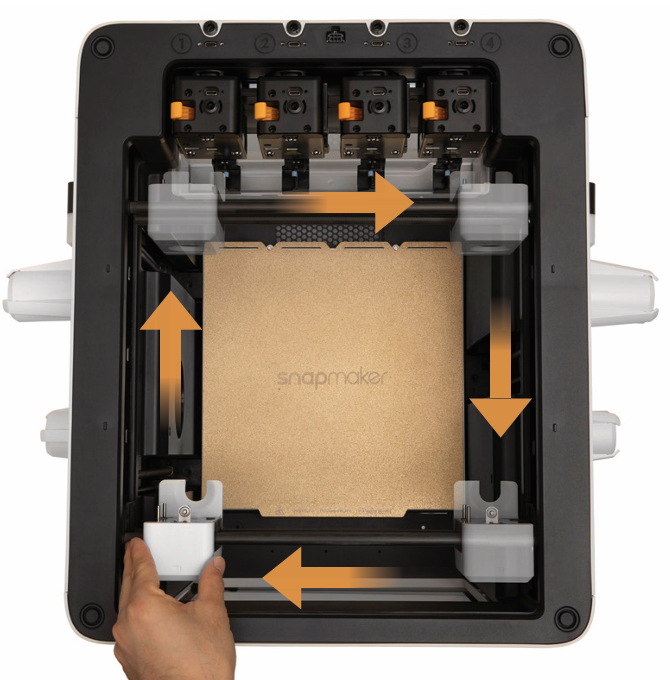

La U1 usa un sistema Core XY con correas cruzadas que mueve todo rapidísimo y con precisión. Como los dos motores trabajan en equipo, cualquier resistencia o mugre les afecta un montón. Primero, fijate en las varillas de carbono: si están sucias, pasales un trapito con alcohol. Después, chequeá la tensión de las dos correas (la de arriba y la de abajo) apretando en el medio para ver cómo rebotan. Si patinan por estar flojas o te traban el motor por estar muy tensas, vas a tener problemas. Para ajustarlas, aflojá los dos tornillos de atrás del enganche del cabezal (en sentido antihorario), mové el cabezal dándole dos vueltas completas por el recorrido (es normal que ofrezca un poco de resistencia) y volvé a apretar. Ojo: no le mandes ningún lubricante a las varillas de carbono del eje X porque podés dañar todo. Por último, hacé la compensación de vibraciones desde la pantalla (Settings > Device Calibration > Enable Vibration Compensation > Start).
Paso 2: Chequear las coordenadas del cabezal

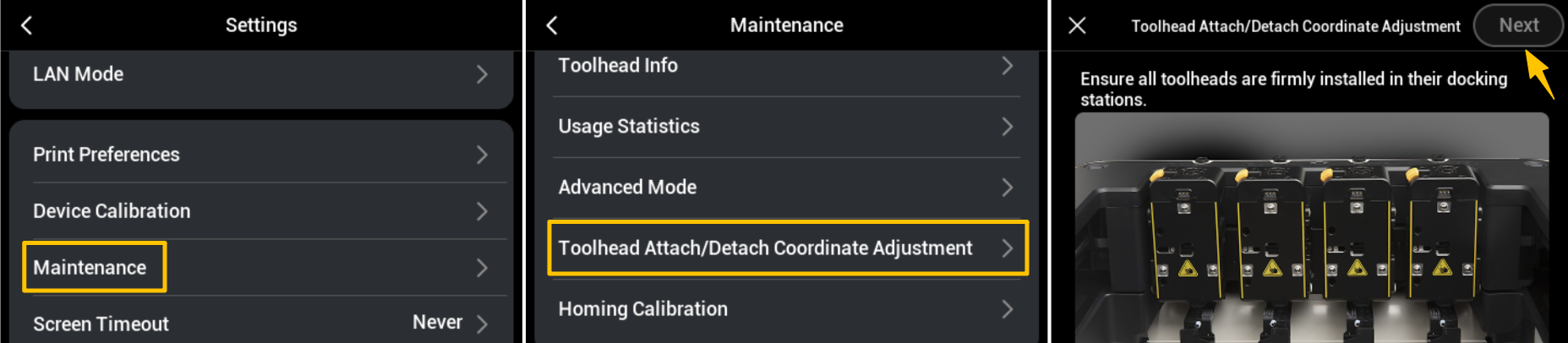

Estas coordenadas le dicen a la máquina dónde está el cabezal. Si están mal, el sistema piensa que el cabezal está en el punto A cuando en realidad está en el punto B, y ahí es donde te desfasa las capas al imprimir. Asegurate de tener el firmware de tu U1 actualizado a la versión V0.9.4 o superior para habilitar las coordenadas del cabezal.
Galería de referencia
Fuente: Adaptado al español desde el wiki Snapmaker (licencia CC BY-SA). Revisión técnica por equipo Breva.
