Esta guía te explica paso a paso cómo reemplazar la carcasa del extruder en tu Snapmaker U1. Seguí estas instrucciones con cuidado para asegurar un montaje correcto y mantener el rendimiento óptimo de tu impresora.
Resumen
La carcasa del extruder es una pieza fundamental de la unidad del extruder. Para poder acceder a ella y realizar el reemplazo, vas a tener que retirar y desarmar la unidad del extruder por completo.
Dificultad y tiempo estimado
Dificultad: ★★☆☆☆ (Fácil). Tiempo estimado: 20 minutos.
Herramientas y piezas necesarias
Vas a necesitar una llave hex H1.5, una llave hex H2.0 y el repuesto de la carcasa del extruder de la U1.
Procedimiento
Paso 1. Retirá el toolhead

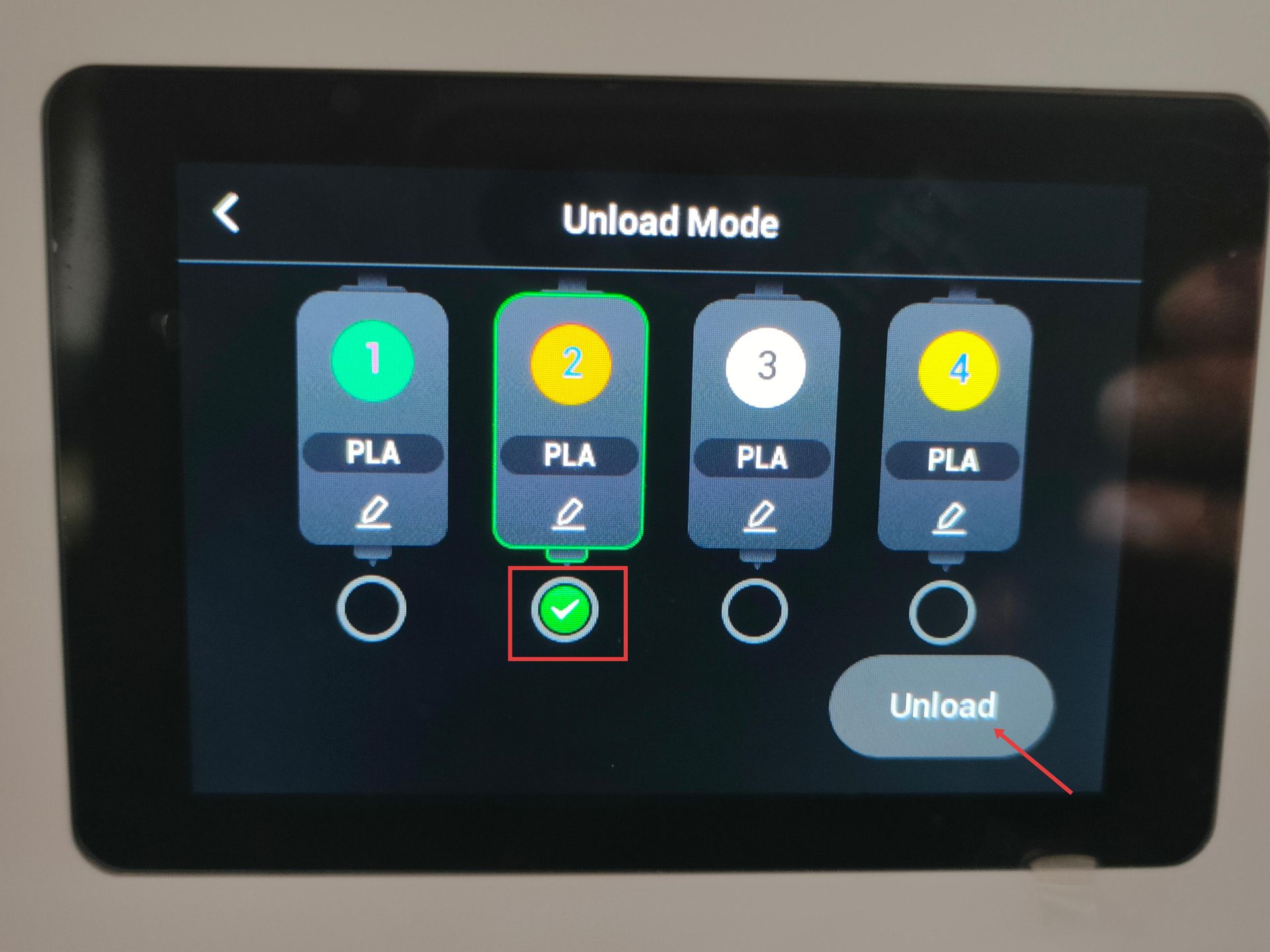

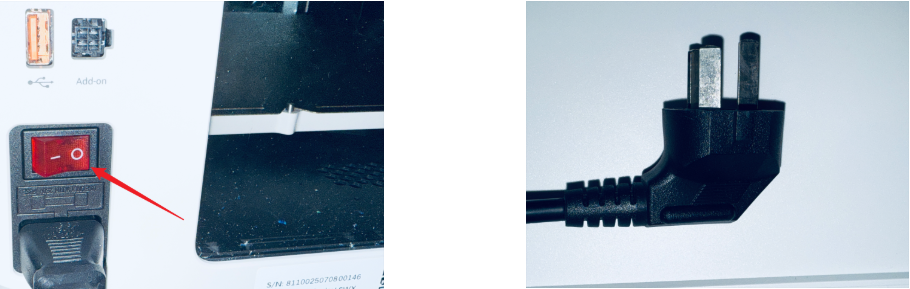

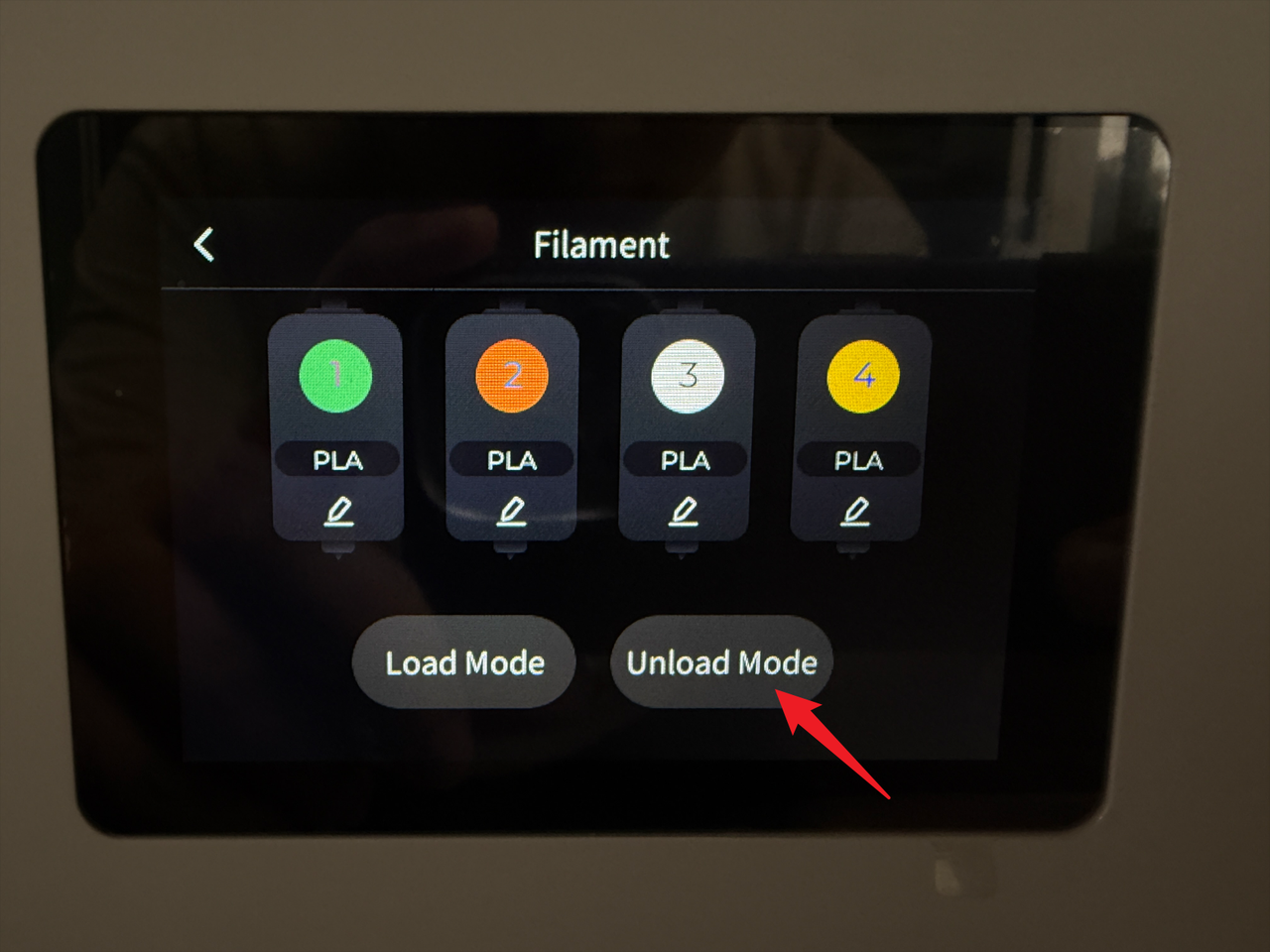

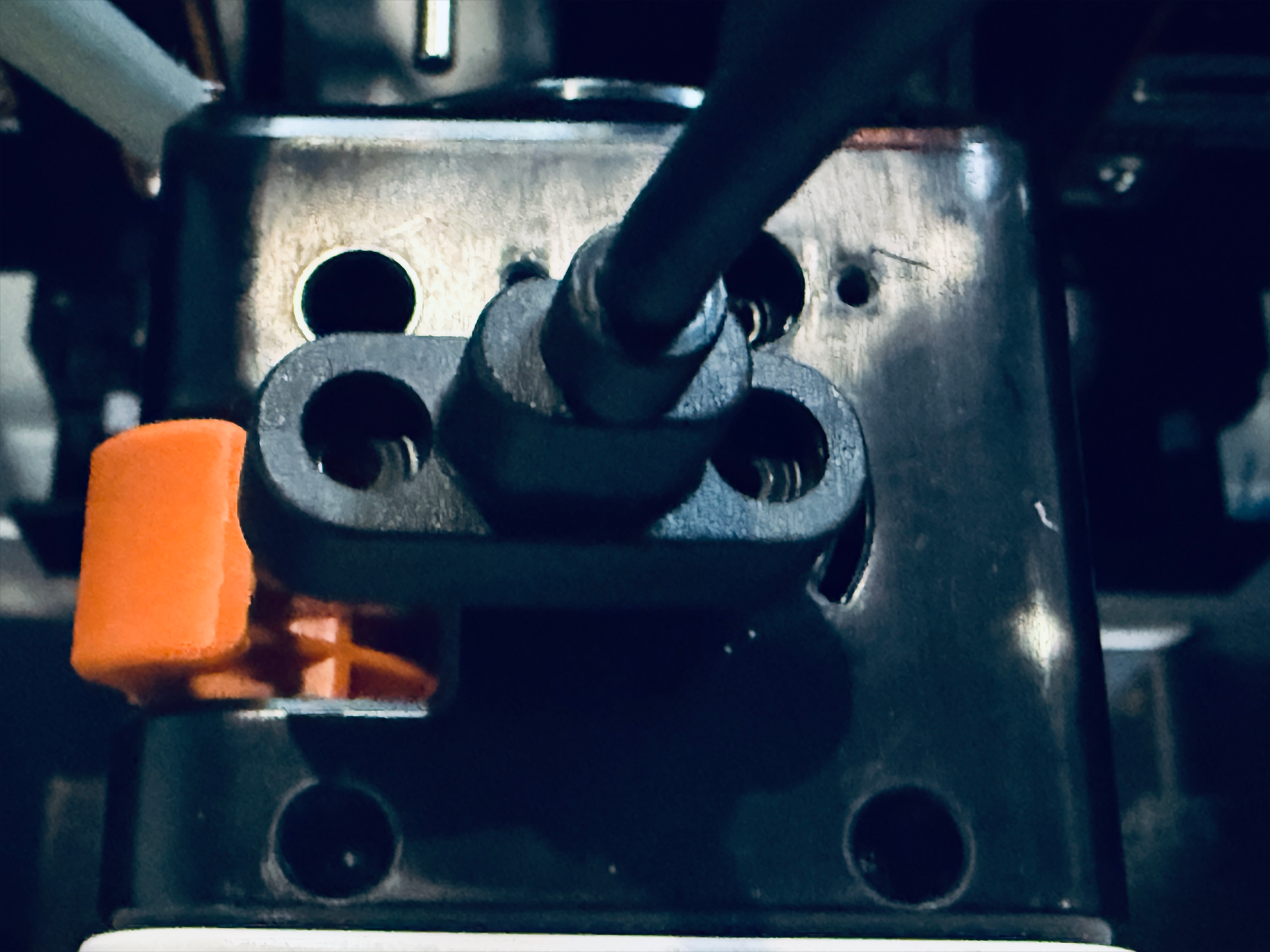

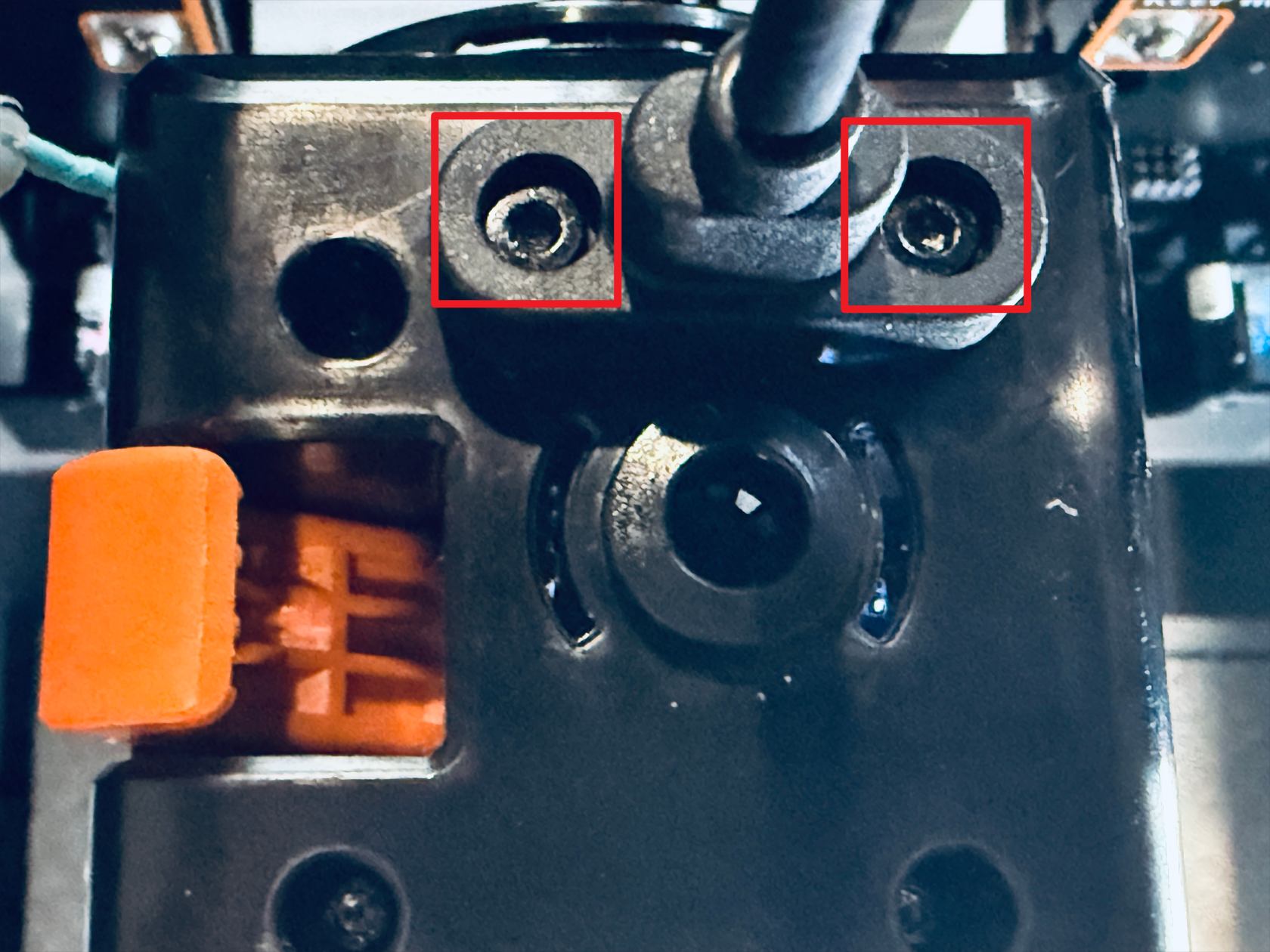

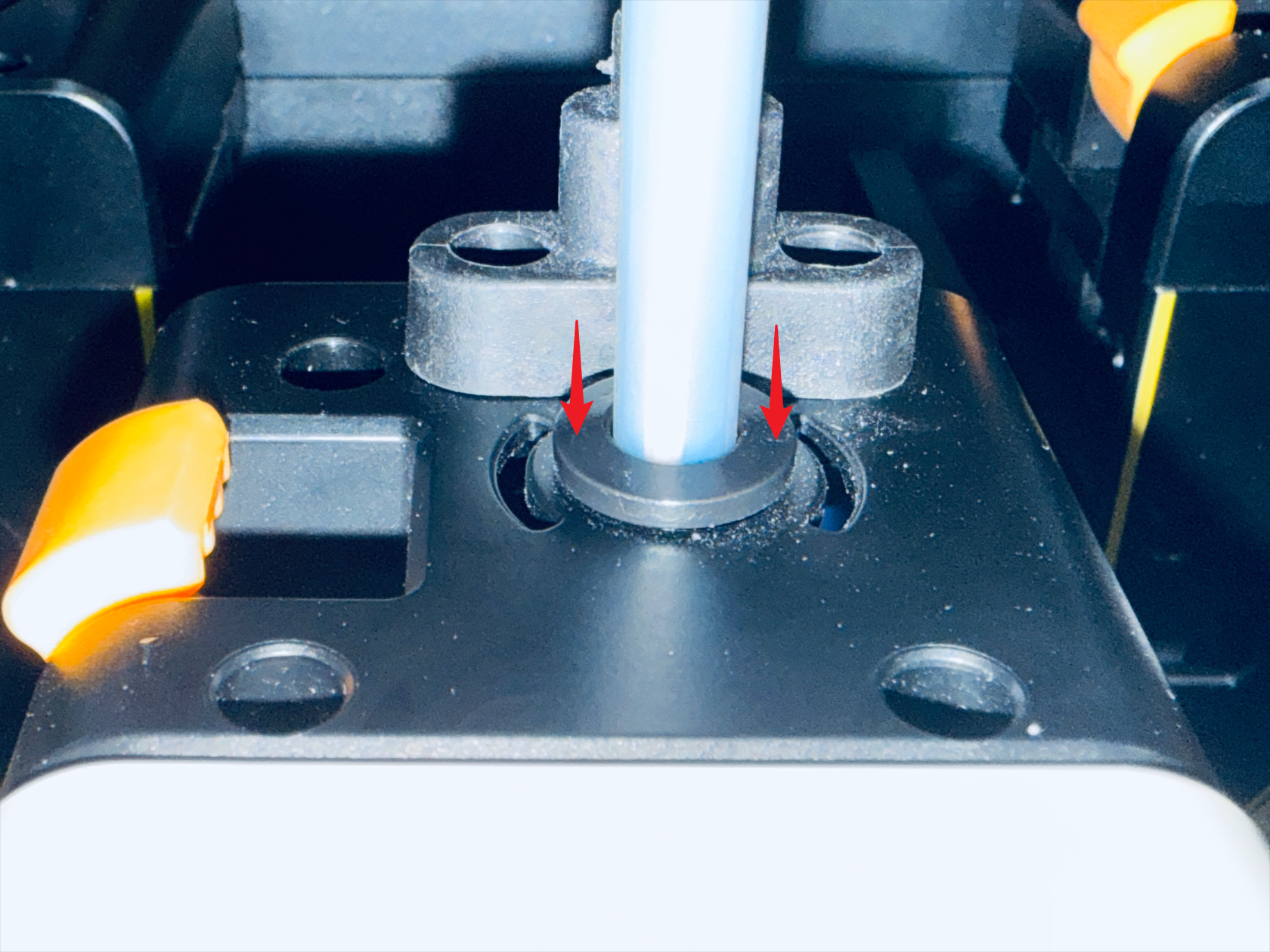

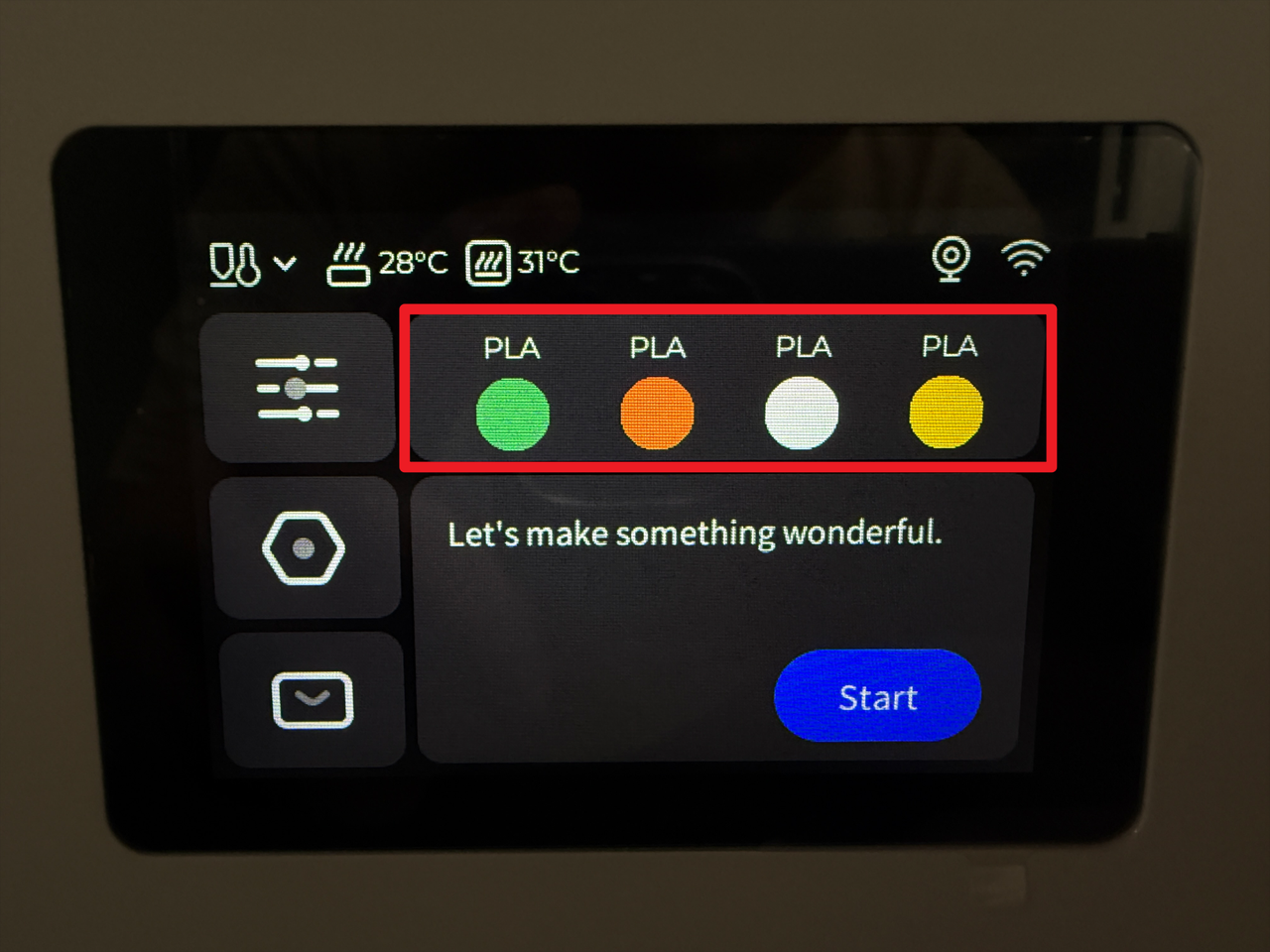

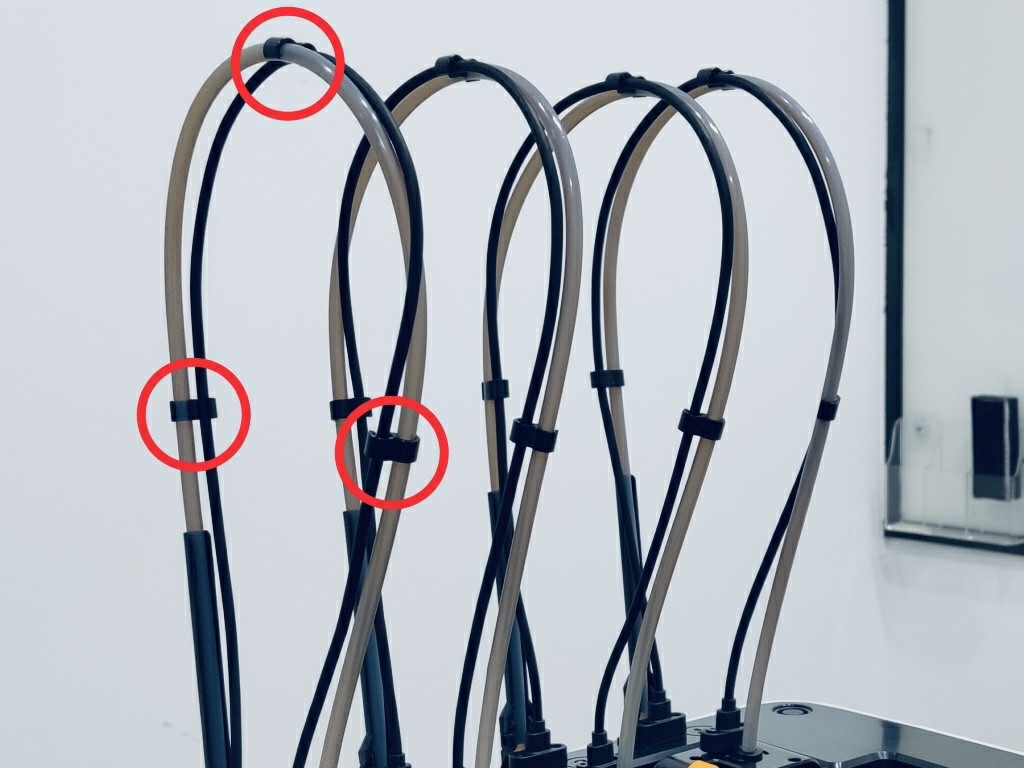

Primero descargá el filamento desde la pantalla táctil seleccionando "Unload Mode" en el cabezal correspondiente. ¡Antes de seguir, apagá la máquina y desenchufá el cable de corriente! Deslizá el toolhead lateralmente hasta que el pin de localización sea visible (hacia la derecha para el cabezal 1, hacia la izquierda para los demás). Sacá los clips de los cables, presioná el acople de liberación rápida y retirá el filamento junto con su tubo guía. Por último, usá la llave H2.0 para sacar los dos tornillos de montaje, desconectá el cable USB y retirá el toolhead con cuidado.
Paso 2. Retirá la unidad del extruder

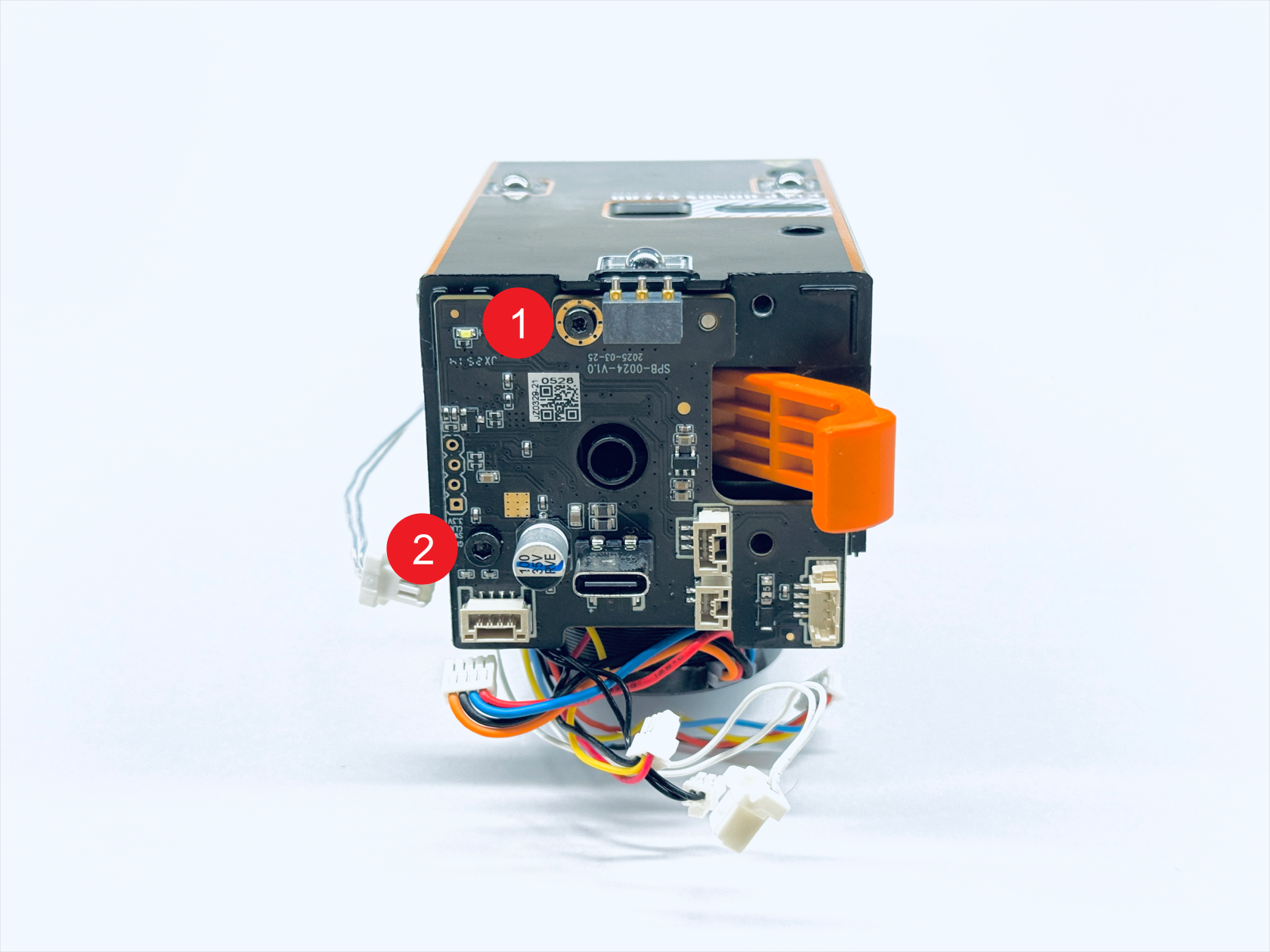

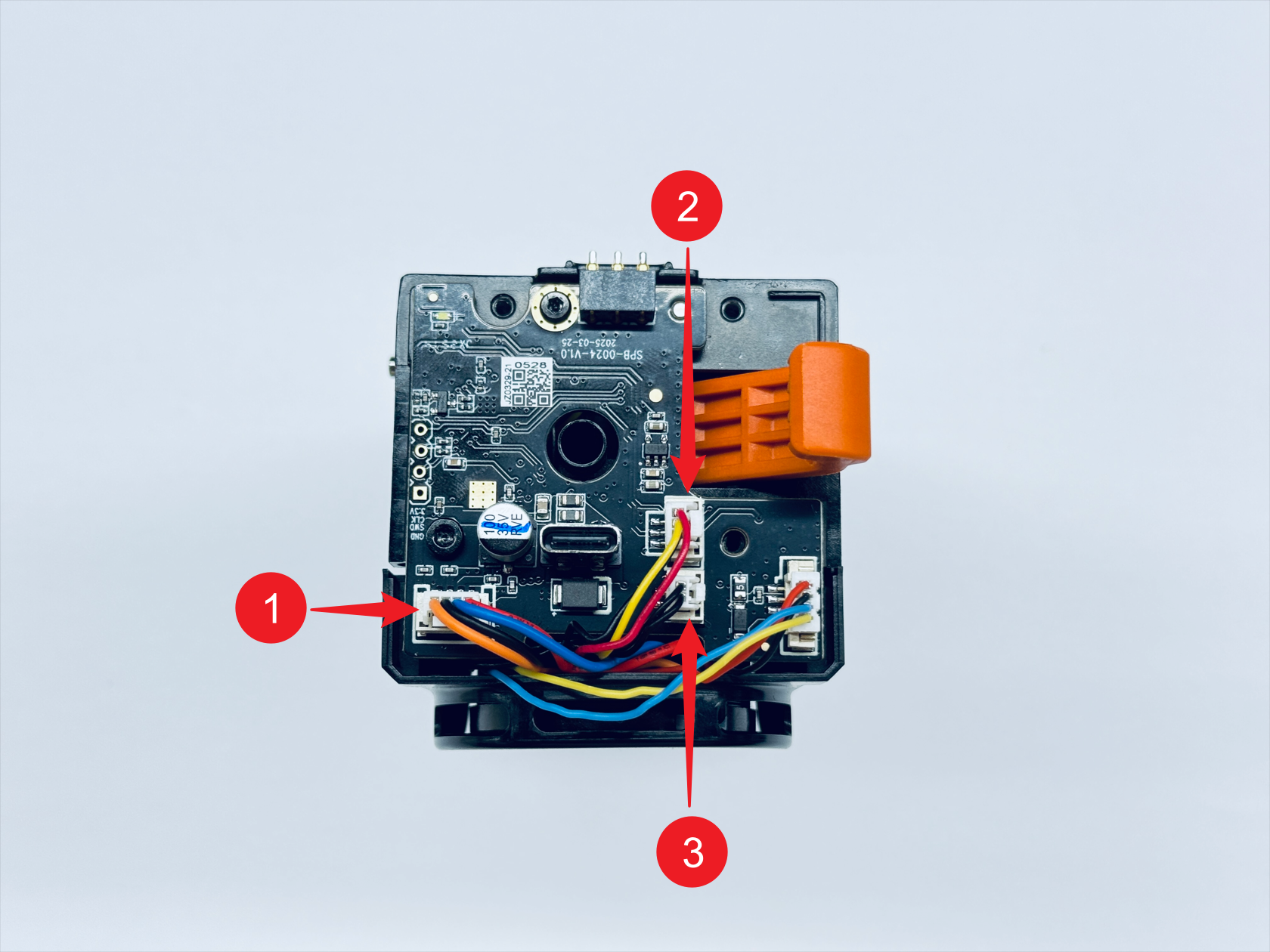

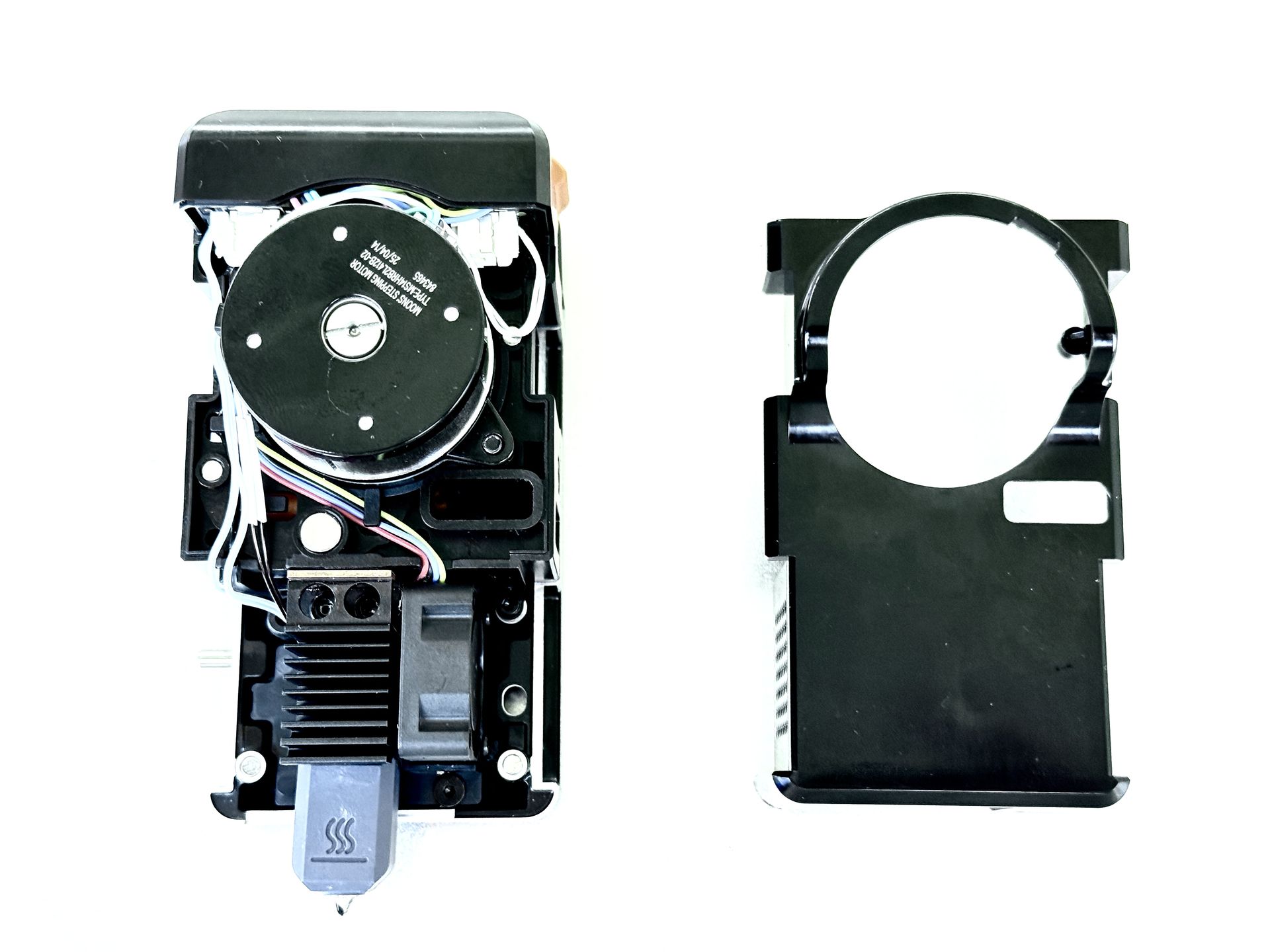

Usá la llave H2.0 para sacar los tres tornillos de la tapa superior y retirá tanto la tapa superior como la trasera del toolhead. Desconectá los cables de la unidad del extruder, sacá los tornillos de fijación de la PCB con las llaves H1.5 y H2.0, y liberá los cables de los clips. Finalmente, retirá los cuatro tornillos de fijación de la unidad y sacala del toolhead.
Paso 3. Retirá la carcasa del extruder vieja
Con la llave H2.0, sacá los 4 tornillos para retirar el bloque de rodamientos. Quitá el tornillo del resorte, el resorte de compresión y el bloque del resorte. Usá la llave H1.5 para sacar los 2 tornillos y retirar en orden el sensor de filamento, el conjunto del driven extruder y el active extruder. Terminá sacando los 2 tornillos con la llave H2.0 para retirar el motor del extruder y su protector térmico.

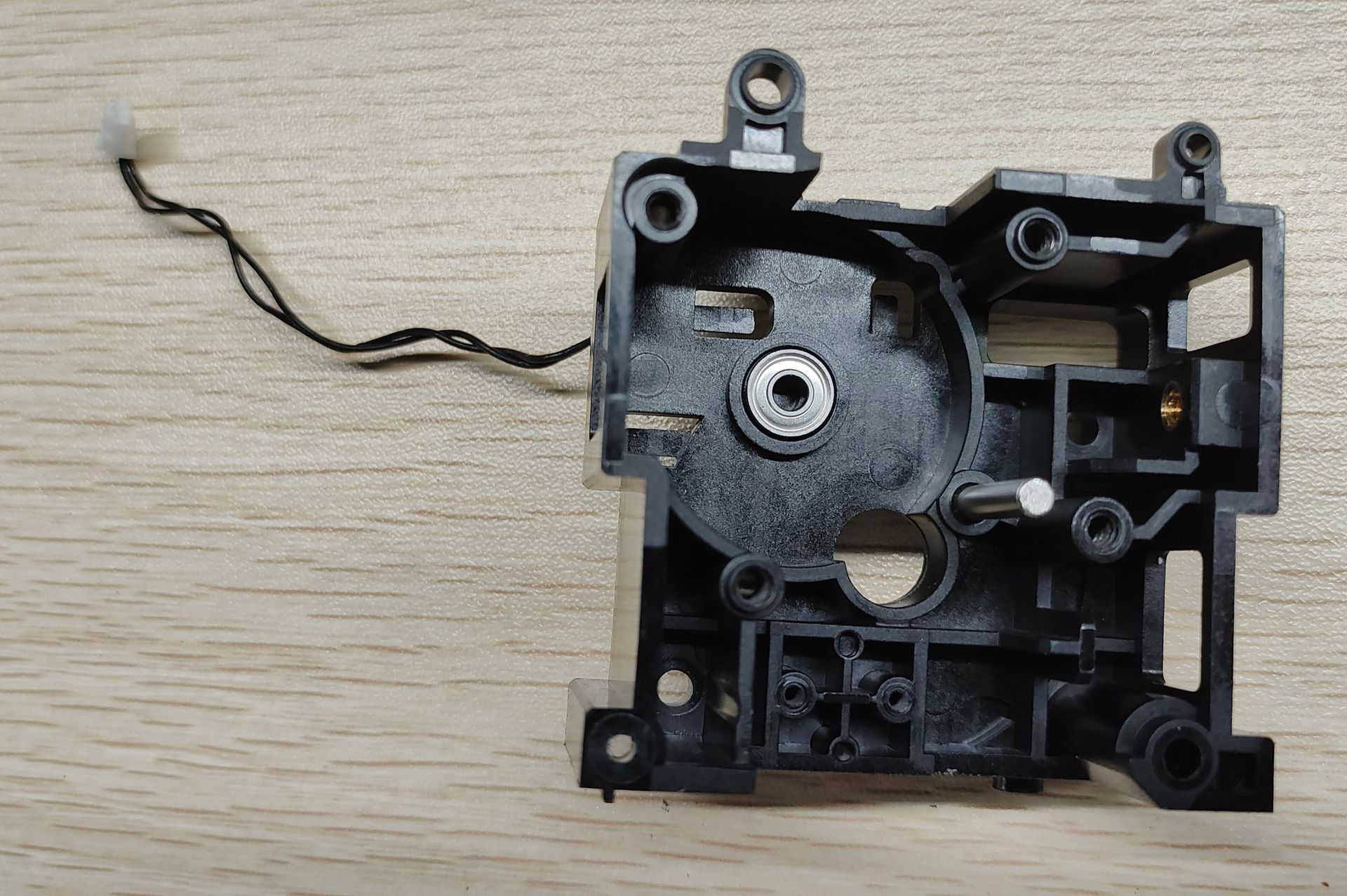

Paso 4. Instalá la carcasa del extruder nueva
Montá el protector térmico y el motor en la nueva carcasa respetando la orientación original y ajustá los tornillos. Instalá el active extruder y el driven extruder; asegurate de que los engranajes encajen correctamente girando el engranaje del active extruder manualmente para verificar que se muevan con suavidad. Reinstalá el sensor de filamento, el resorte de compresión con su bloque y, finalmente, volvé a colocar el bloque de rodamientos ajustando todos los tornillos con las llaves correspondientes.
Paso 5. Instalá la unidad del extruder
Colocá la unidad del extruder en su posición y ajustá los cuatro tornillos de fijación (usando H1.5 para los tornillos 1 y 2, y H2.0 para los 3 y 4). Reinstalá la PCB asegurándote de que los cables pasen por donde corresponde, conectalos de nuevo y organizalos prolijamente. Para terminar este paso, volvé a poner las tapas trasera y superior del toolhead.
Paso 6. Instalá el toolhead
Antes de montar el toolhead, fijate que los deslizadores estén en la posición correcta: todo a la izquierda para el cabezal 1 y todo a la derecha para los cabezales 2, 3 y 4 (podés usar una llave hex para moverlos hasta que se vea la marca roja). Alineá el agujero del toolhead con el pin largo del soporte de la máquina y empujá hacia adentro hasta que haga tope para completar la instalación.
Galería de referencia
Fuente: Adaptado al español desde el wiki Snapmaker (licencia CC BY-SA). Revisión técnica por equipo Breva.
