Esta guía te explica paso a paso cómo realizar el cambio de la unidad del extruder en tu Snapmaker U1 de forma segura. Vas a necesitar algunas herramientas básicas y unos 20 minutos para completar el procedimiento y dejar tu equipo listo para imprimir de nuevo.
Resumen

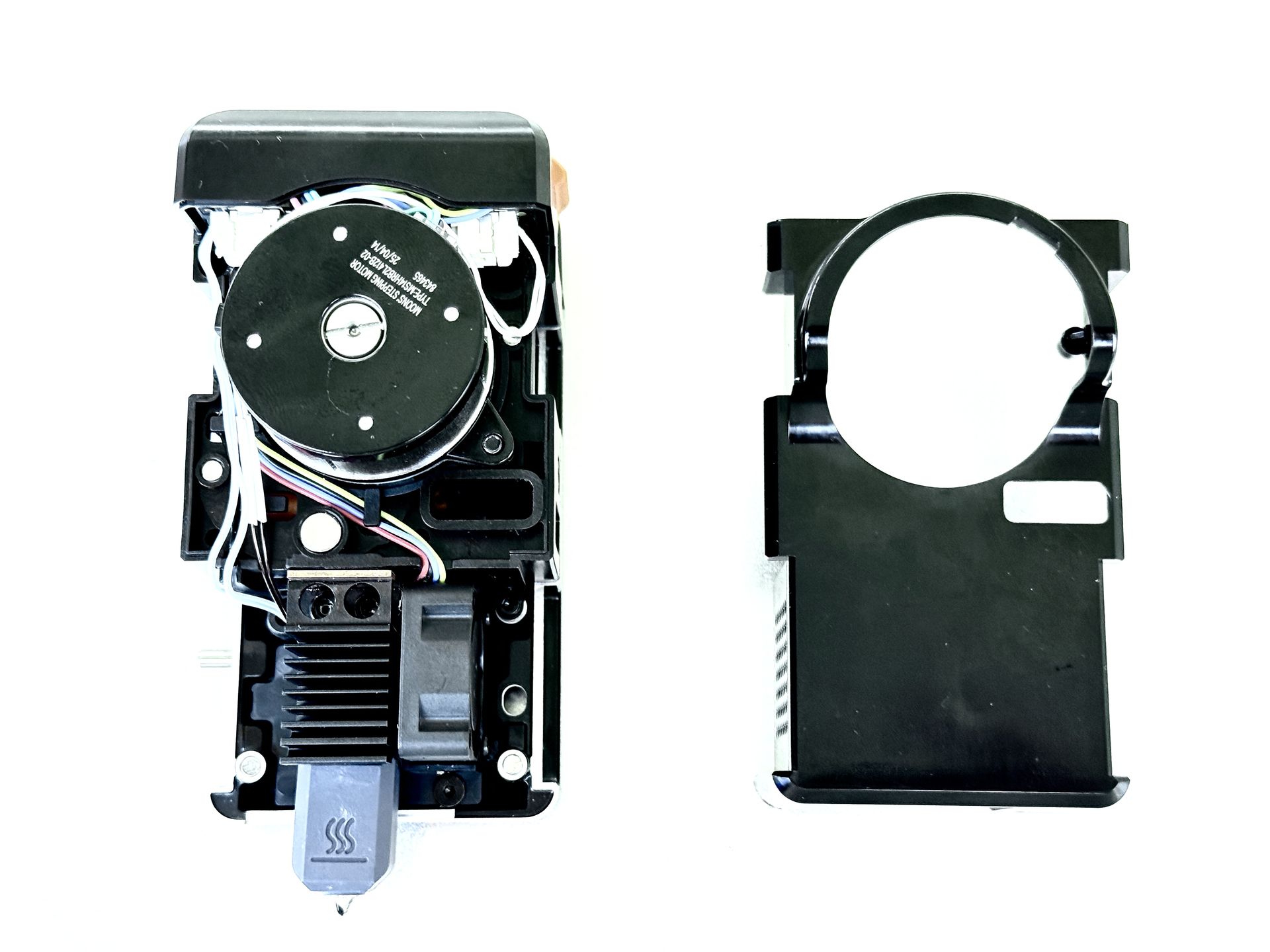

La unidad del extruder se encuentra dentro del toolhead. Para acceder al componente y realizar el reemplazo, es necesario retirar primero la tapa superior y la PCB del cabezal.
Ubicación y terminología
La unidad está alojada en el interior del toolhead. Algunos usuarios pueden referirse a este componente como "ensamble del extruder" en lugar del término oficial.
Dificultad y tiempo estimado
Dificultad: ★★★☆☆ (Fácil). Tiempo estimado: 20 minutos.
Cuándo realizar el reemplazo
Este procedimiento debe realizarse cuando la unidad del extruder presente daños físicos o fallas de funcionamiento que afecten la calidad de impresión.
Herramientas y piezas necesarias
Para este trabajo vas a necesitar una llave Allen H1.5, una llave Allen H2.0 y una unidad del extruder U1 de repuesto original.
Paso 1. Retirá el toolhead

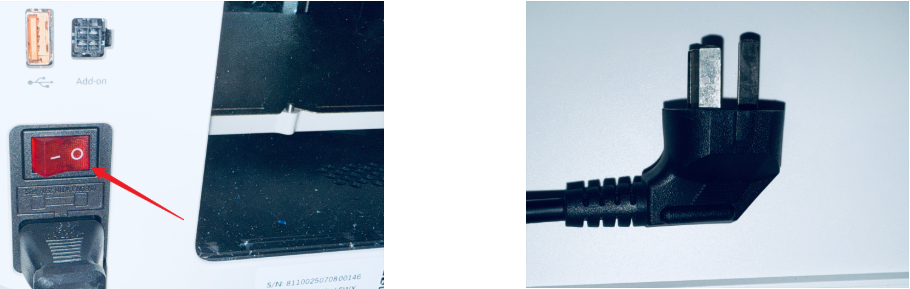

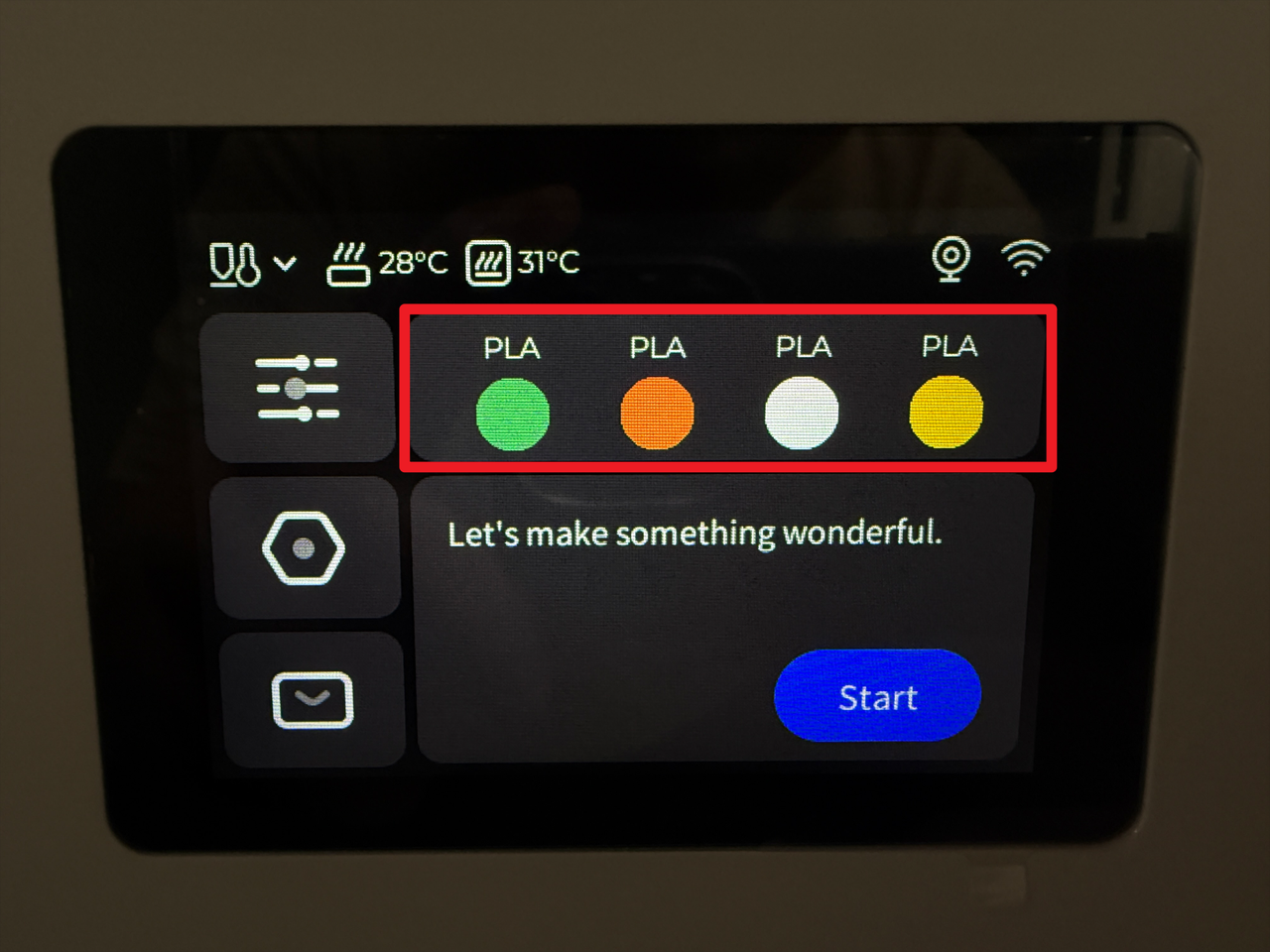

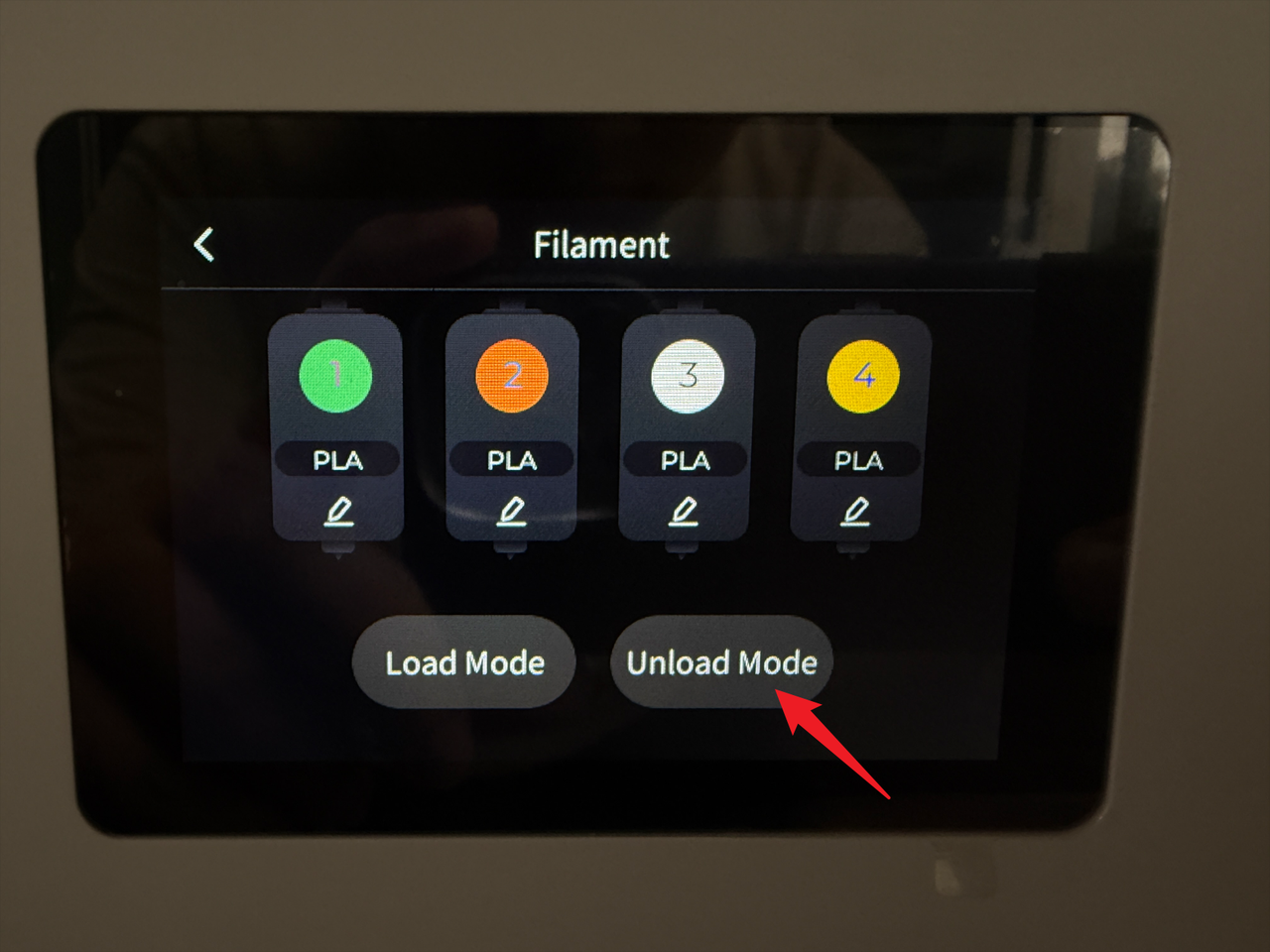

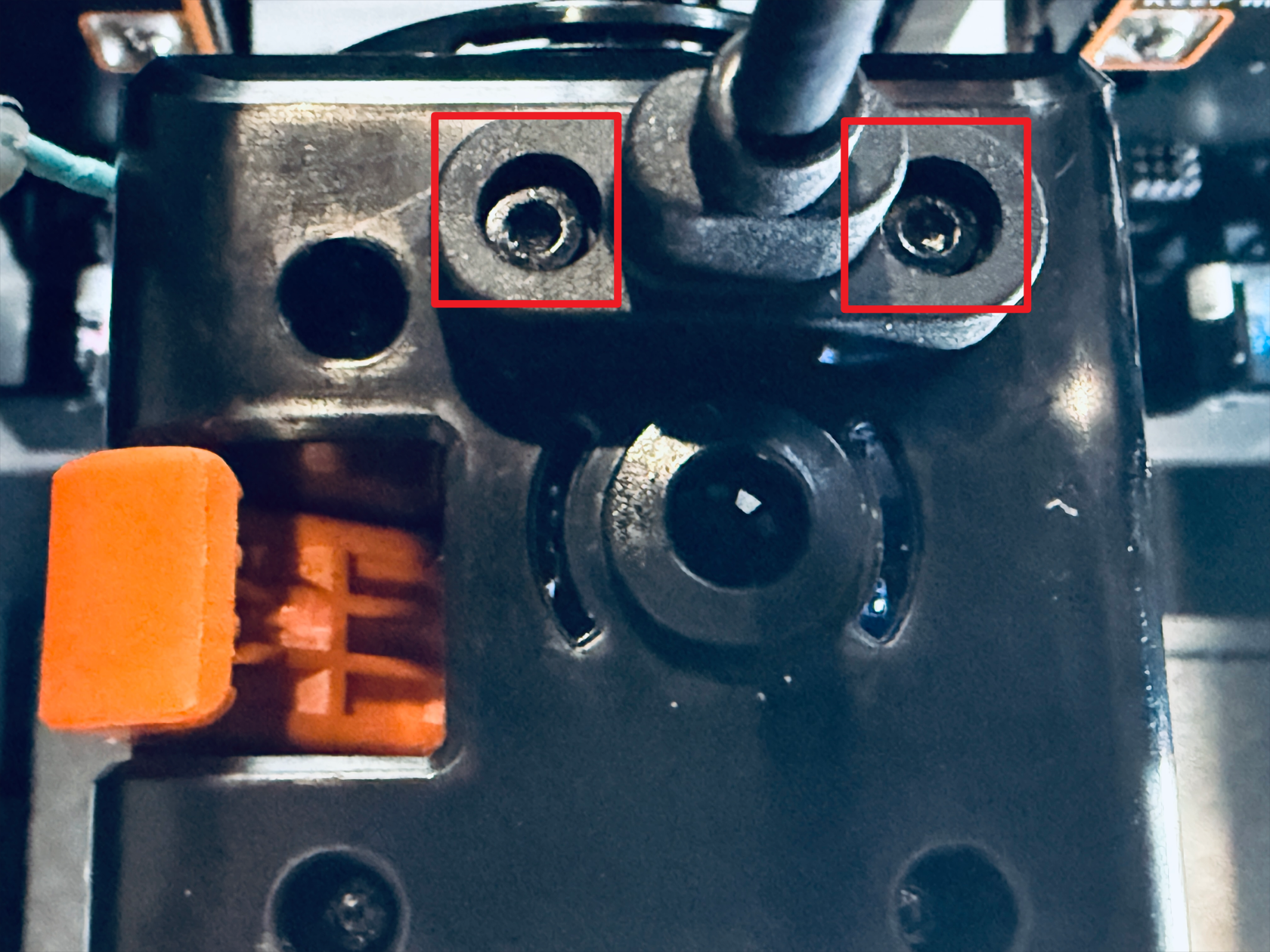

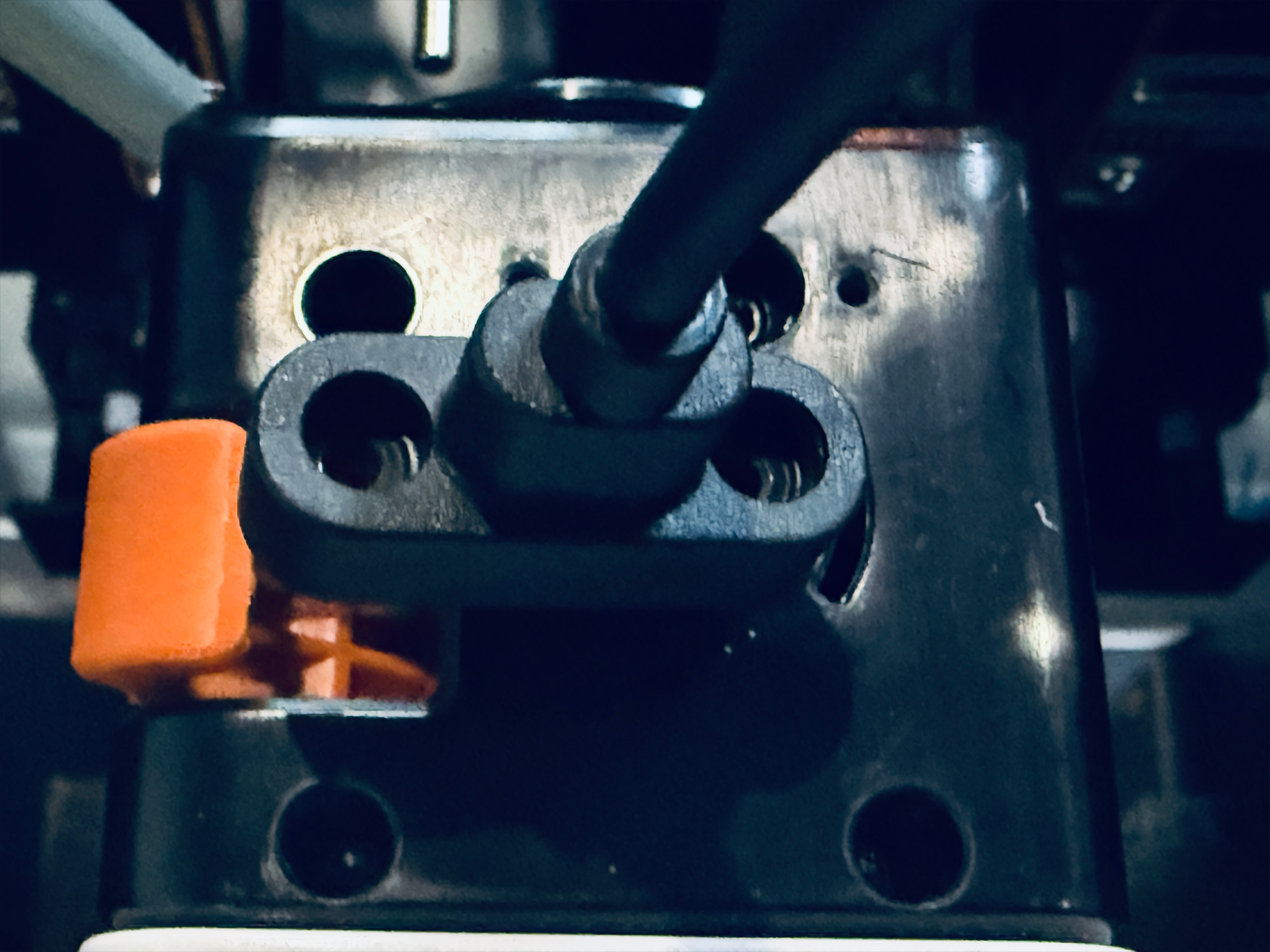

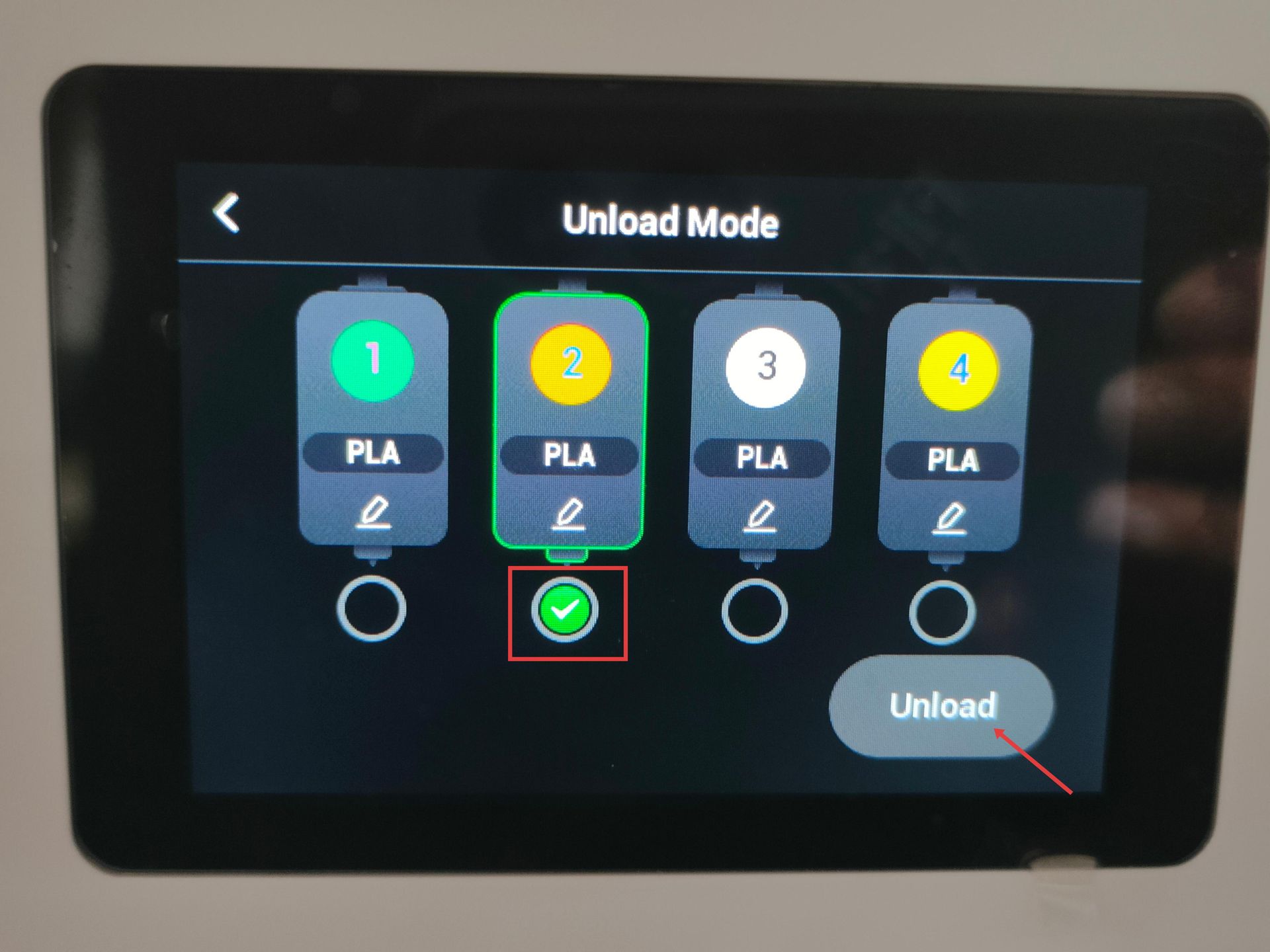

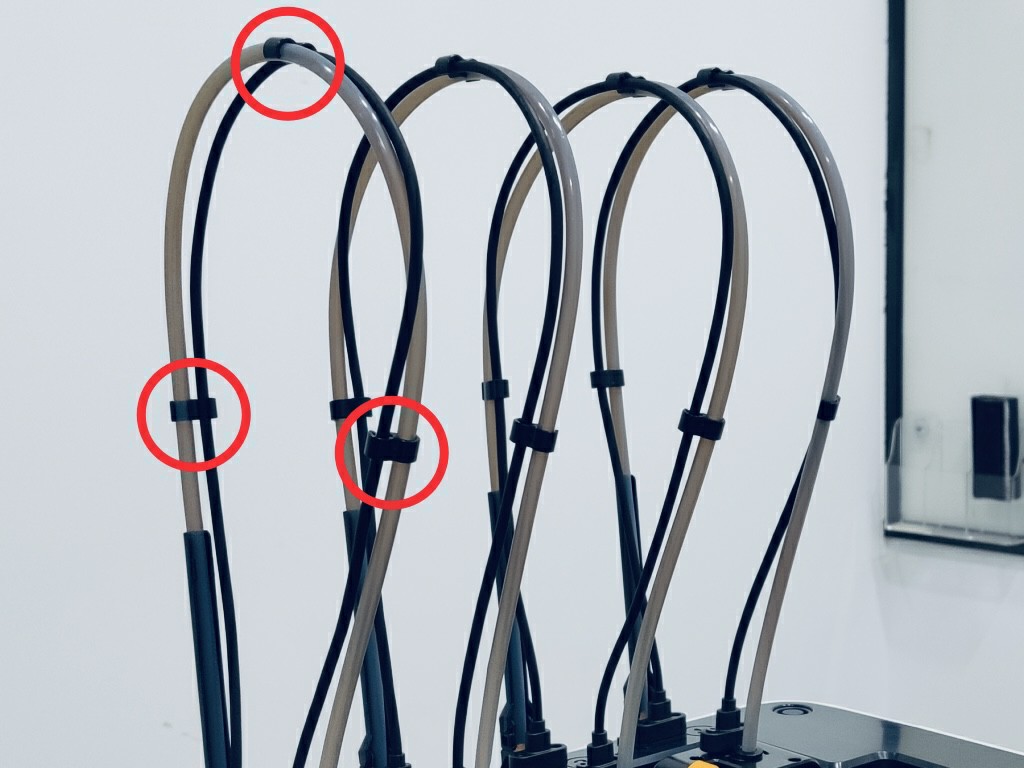

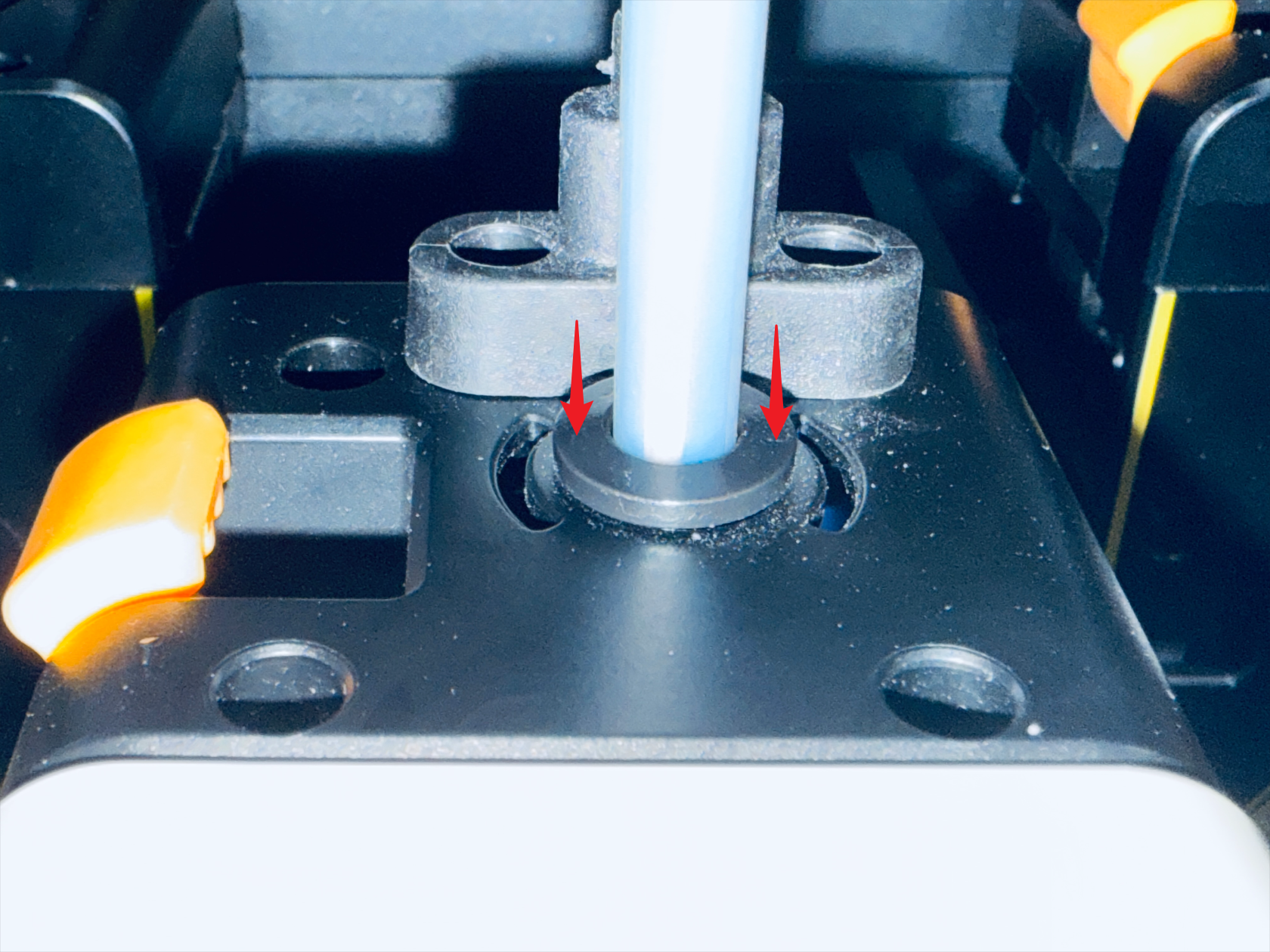

Primero, descargá el filamento desde la pantalla táctil seleccionando "Unload Mode" en el cabezal correspondiente. Una vez descargado, apagá la máquina y desenchufala. Deslizá el toolhead en su soporte de acople hasta que el pin de posicionamiento sea visible, retirá los clips de los cables, desconectá el tubo guía y desenchufá el cable USB quitando los dos tornillos con la llave Allen H2.0.
Paso 2. Retirá la PCB
Sacá los tres tornillos de la tapa superior con la llave Allen H2.0 y retirá tanto la tapa superior como la trasera. Desconectá con cuidado todos los cables de la PCB (motor, detección de filamento, sensor de calibración, ventilador, calentador cerámico y termistor). Finalmente, quitá los tornillos M2×6 y ST2.6×6 para liberar la PCB del toolhead.
Paso 3. Reemplazá la unidad del extruder
Usá la llave Allen H1.5 para los tornillos M2×10 y la H2.0 para los M3×8. Apartá los cables que pasan por la superficie de la unidad, retirá el componente viejo e instalá la nueva unidad del extruder ajustando los tornillos firmemente con las llaves correspondientes.
Paso 4. Reensamblado del toolhead
Volvé a colocar la PCB en su lugar y ajustá los tornillos. Reconectá todos los cables siguiendo el diagrama de conexiones y organizalos para que no interfieran con las tapas. Colocá nuevamente la tapa trasera y la tapa superior del toolhead.
Paso 5. Instalación final
Colocá el toolhead en el soporte de acople asegurándote de que los deslizadores estén en la posición correcta (extremo izquierdo para el cabezal N° 1 y extremo derecho para los N° 2, 3 y 4). Alineá los pines, empujá el cabezal hasta el fondo, asegurá el cable USB con sus tornillos y cargá el filamento para verificar que todo funcione correctamente.
Soporte técnico
Si tenés algún problema durante el proceso, contactate con el equipo de soporte de Snapmaker para recibir asistencia personalizada.
Fuente: Adaptado al español desde el wiki Snapmaker (licencia CC BY-SA). Revisión técnica por equipo Breva.
