En esta guía te explicamos paso a paso cómo realizar el cambio del hot end en tu impresora U1. Es un proceso sencillo que te va a permitir mantener tu equipo en perfectas condiciones y asegurar una extrusión impecable.
Descripción general
El hot end está ubicado dentro del toolhead. Para reemplazarlo, vas a tener que retirar la tapa trasera del toolhead.
Terminología
A diferencia de nuestro término oficial, algunas personas pueden usar los siguientes nombres para describir este componente: (1) Hotend, (2) Extruder, (3) Nozzle, (4) Nozzle heatsink assembly.
Complejidad
Dificultad: ★★☆☆☆ (fácil)
Tiempo estimado: 15 min
Herramientas necesarias
(1) Llave Allen H2.0
(2) Nuevo hot end
Procedimiento
Paso 1. Descargar el filamento

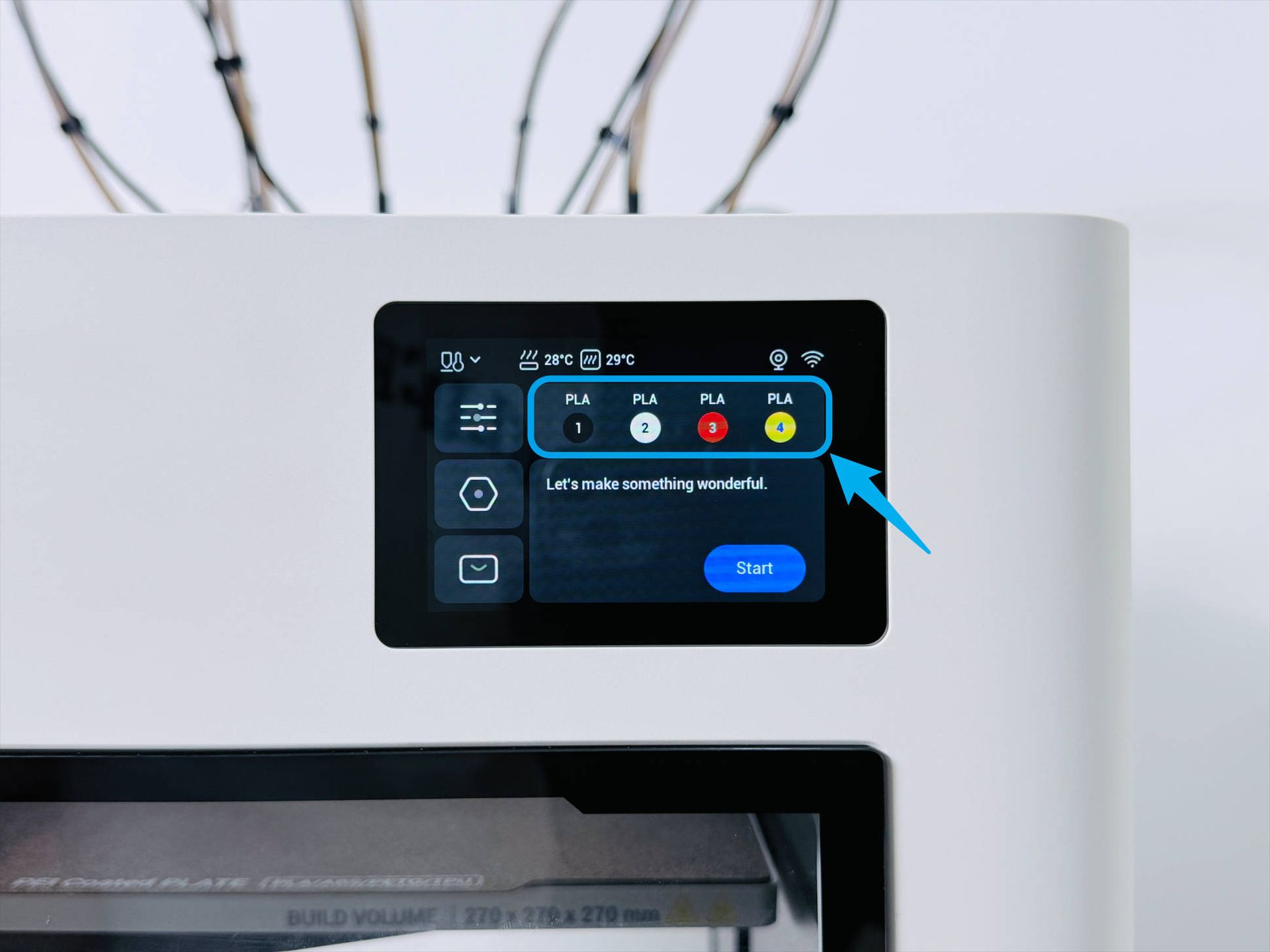

(1) Tocá la sección de información del filamento en la pantalla de inicio.

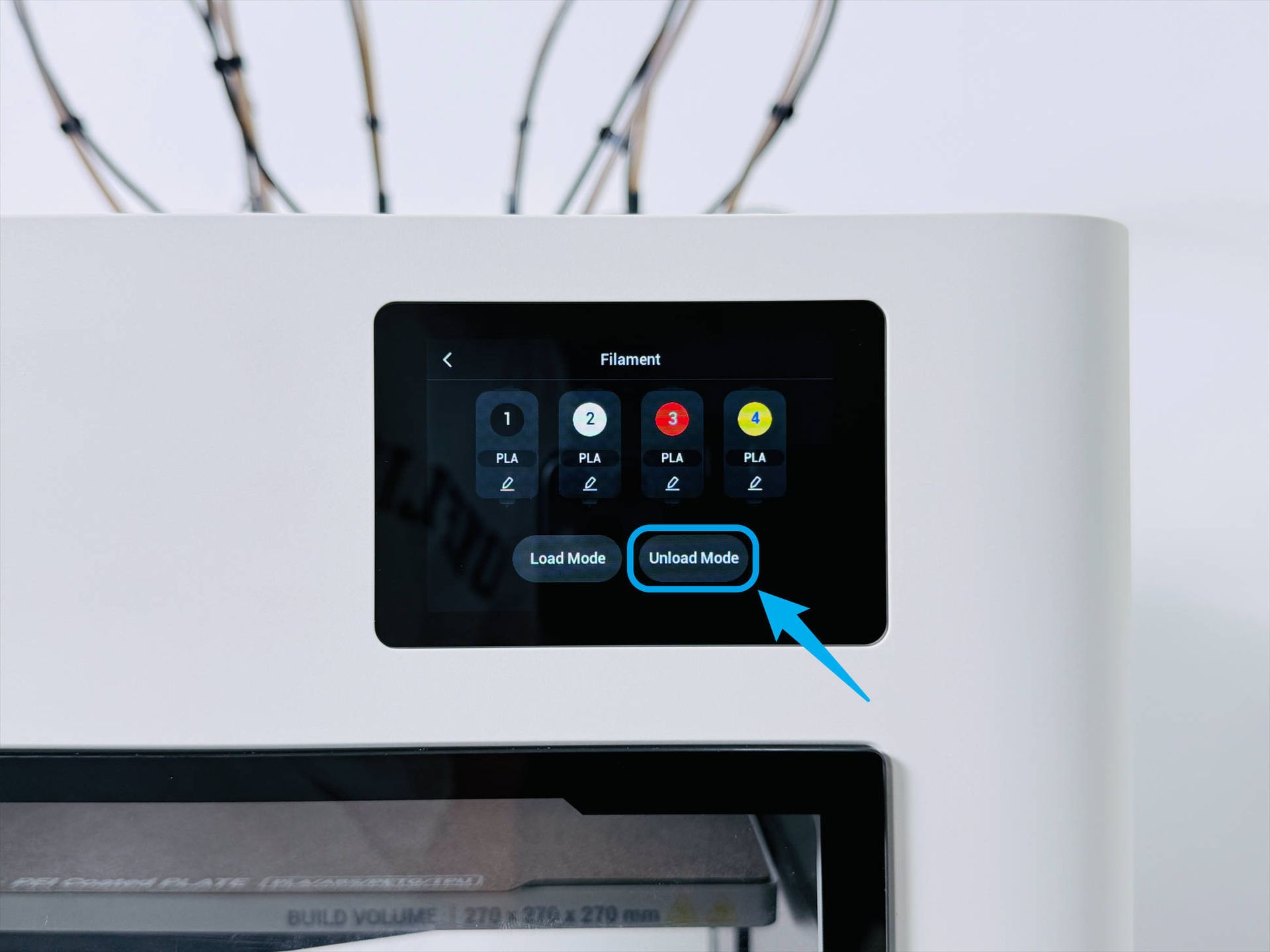

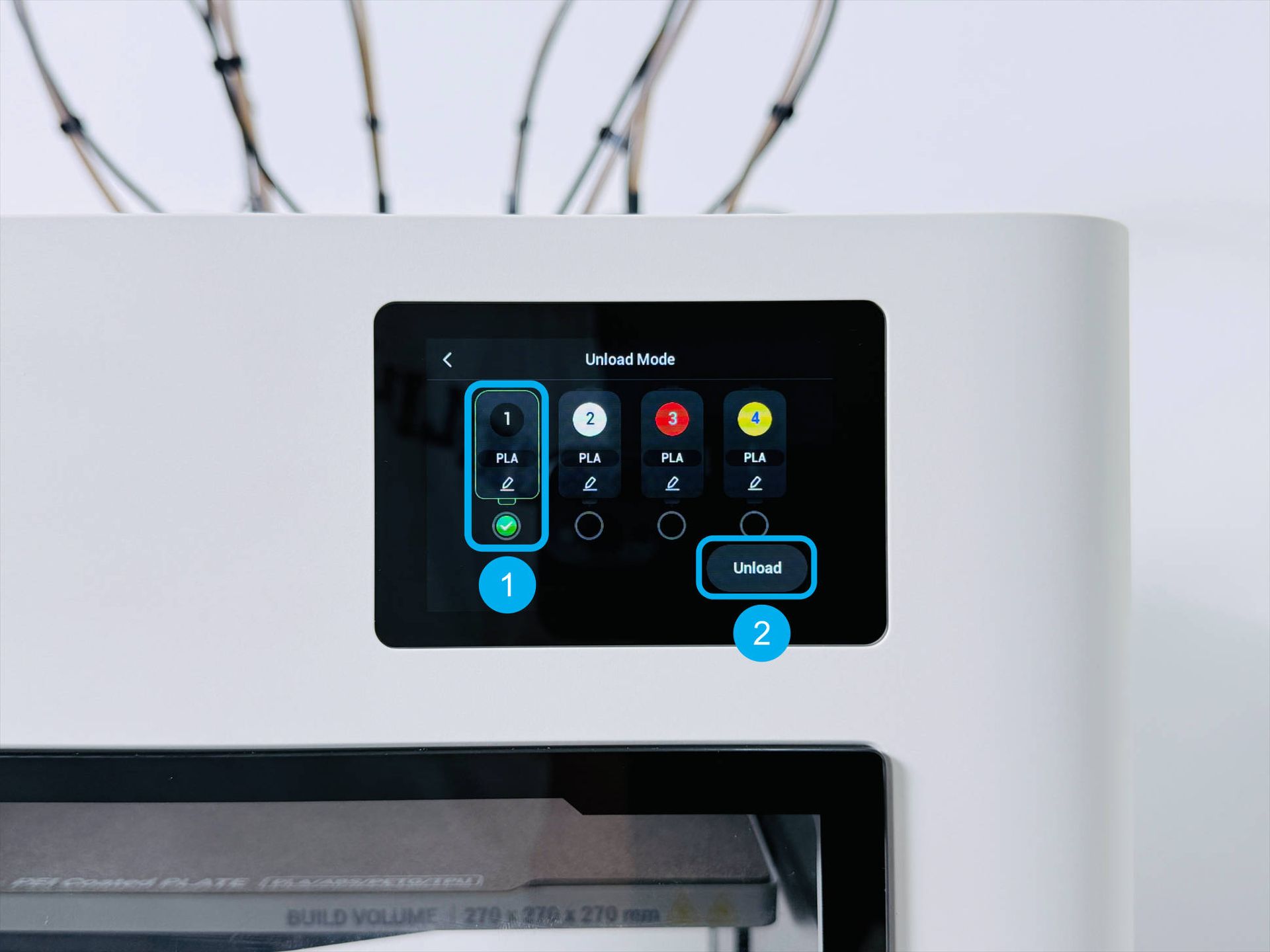

(2) Seleccioná "Unload mode".
(3) Elegí el toolhead correspondiente (por ejemplo, Toolhead 1) y tocá "Unload".
(4) Esperá a que la impresora termine de descargar y después tocá "OK".

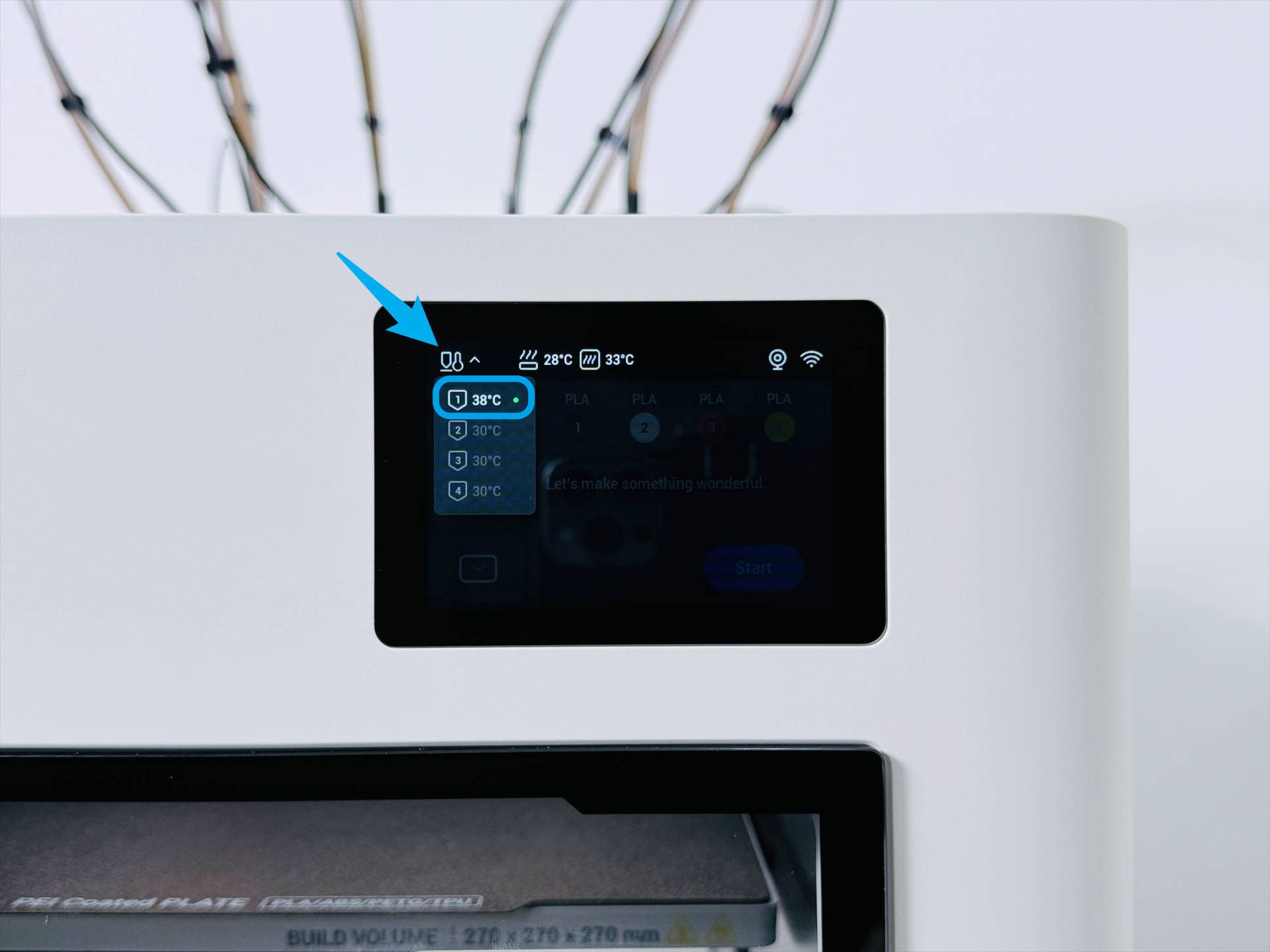

(5) Volvé a la pantalla de inicio, tocá en la esquina superior izquierda para revisar la temperatura del nozzle y esperá hasta que baje de los 40 °C.
Paso 2. Reemplazar el hot end

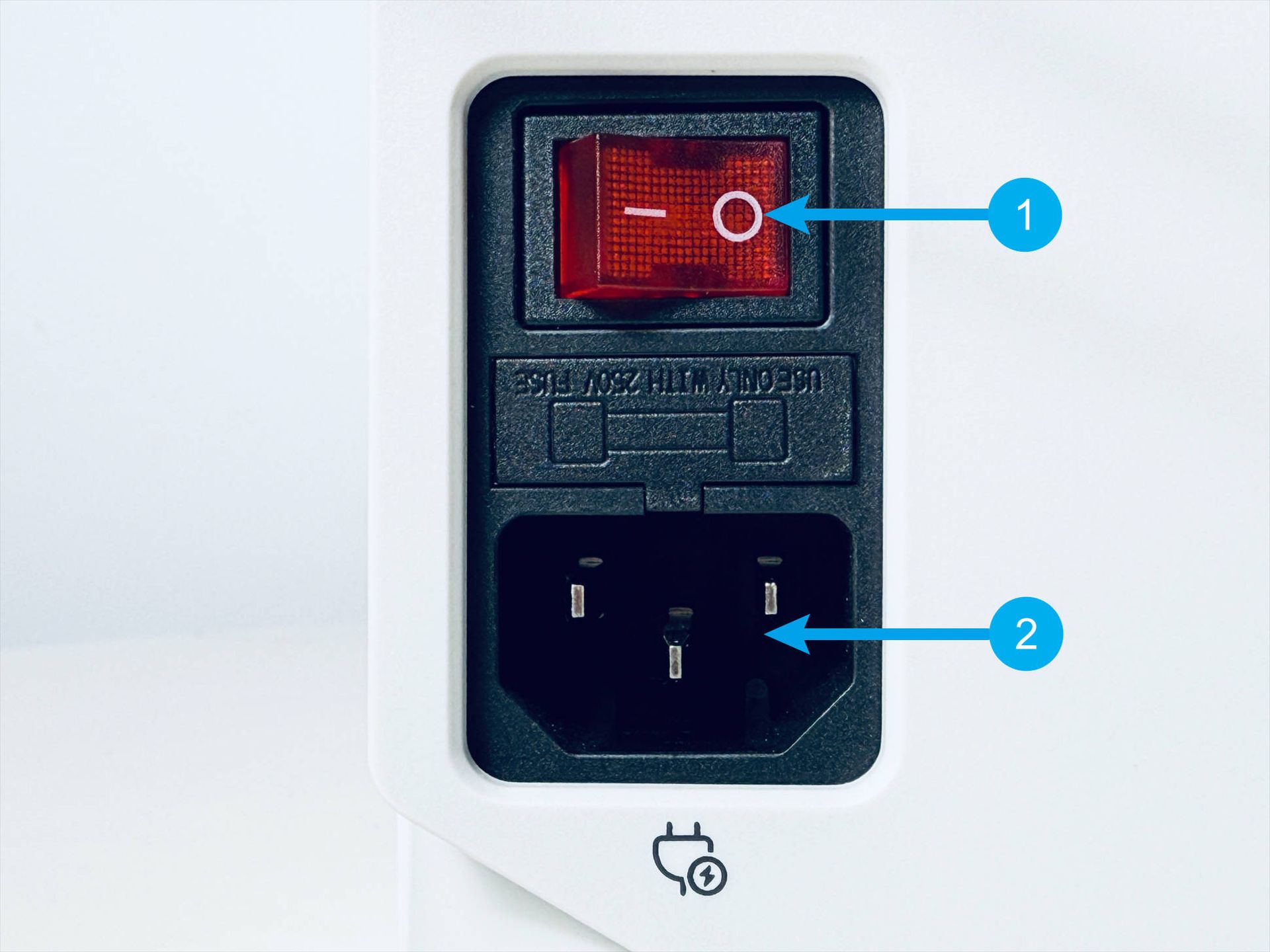

¡Atención! Antes de seguir, apagá la máquina y desenchufala.
(1) Insertá la llave Allen H2.0 en el agujero central entre los dos pines de localización. Empujá hasta que escuches un clic para soltar el toolhead del swapper.

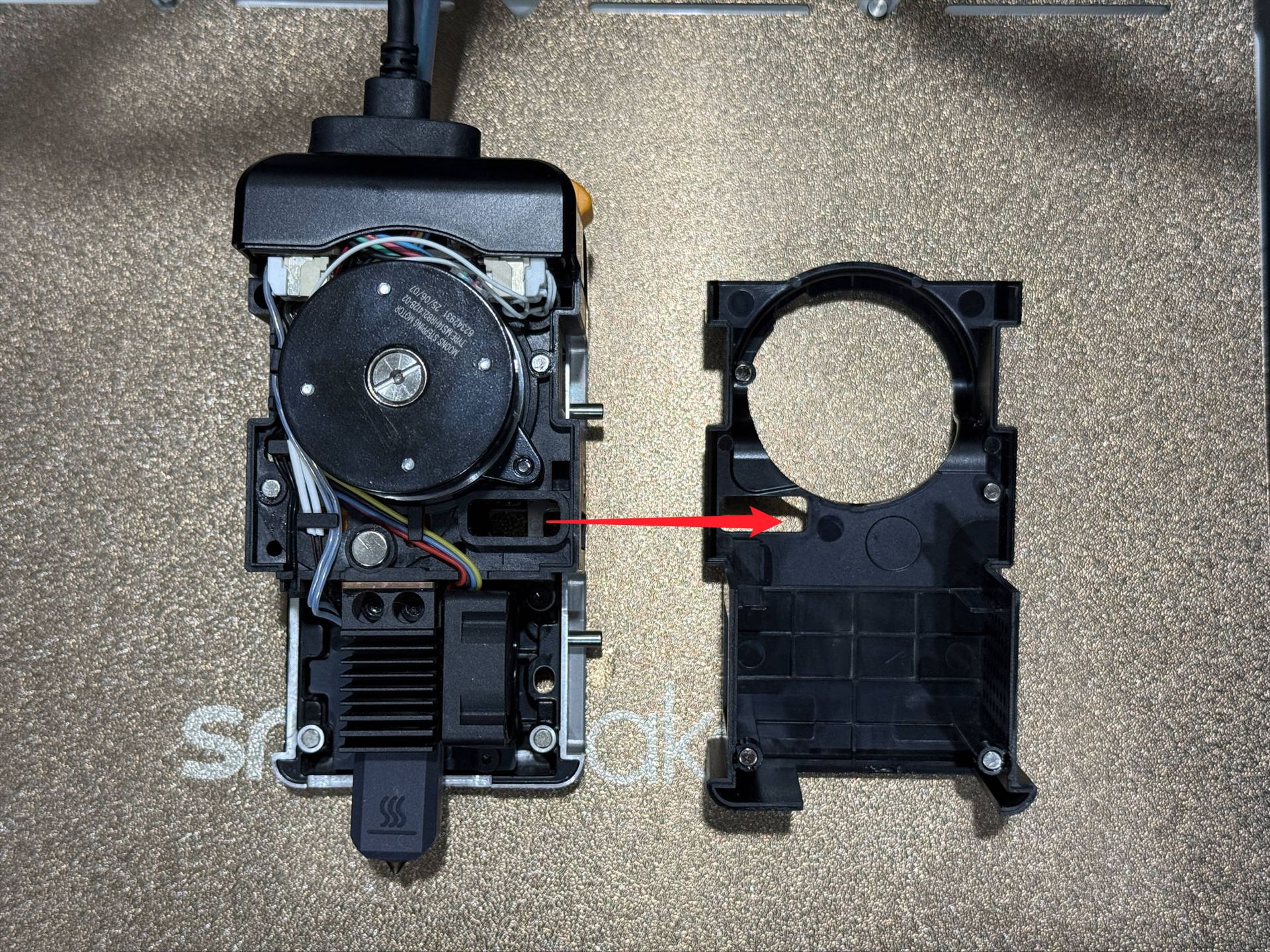

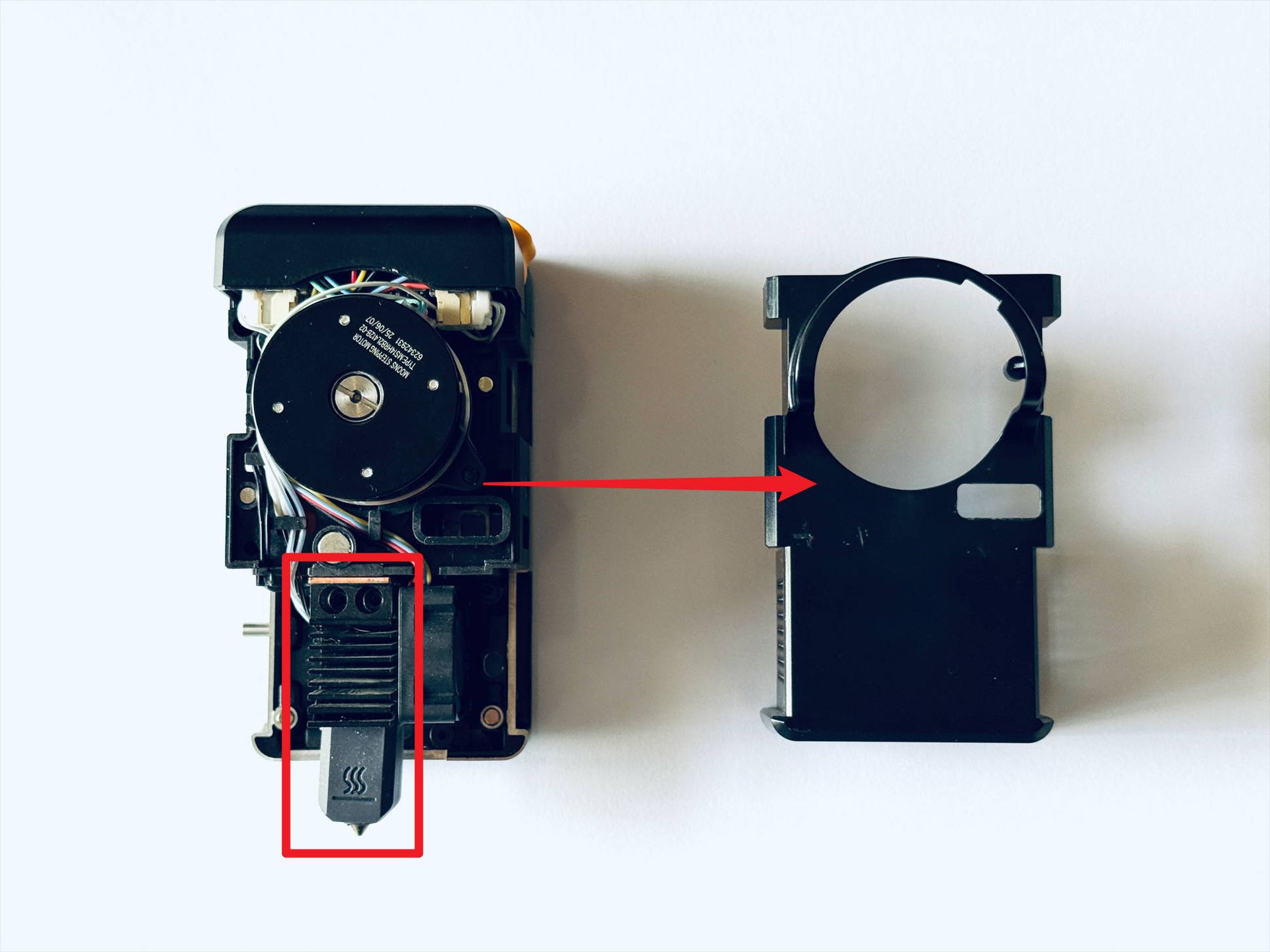

(2) Retirá la tapa trasera del toolhead.

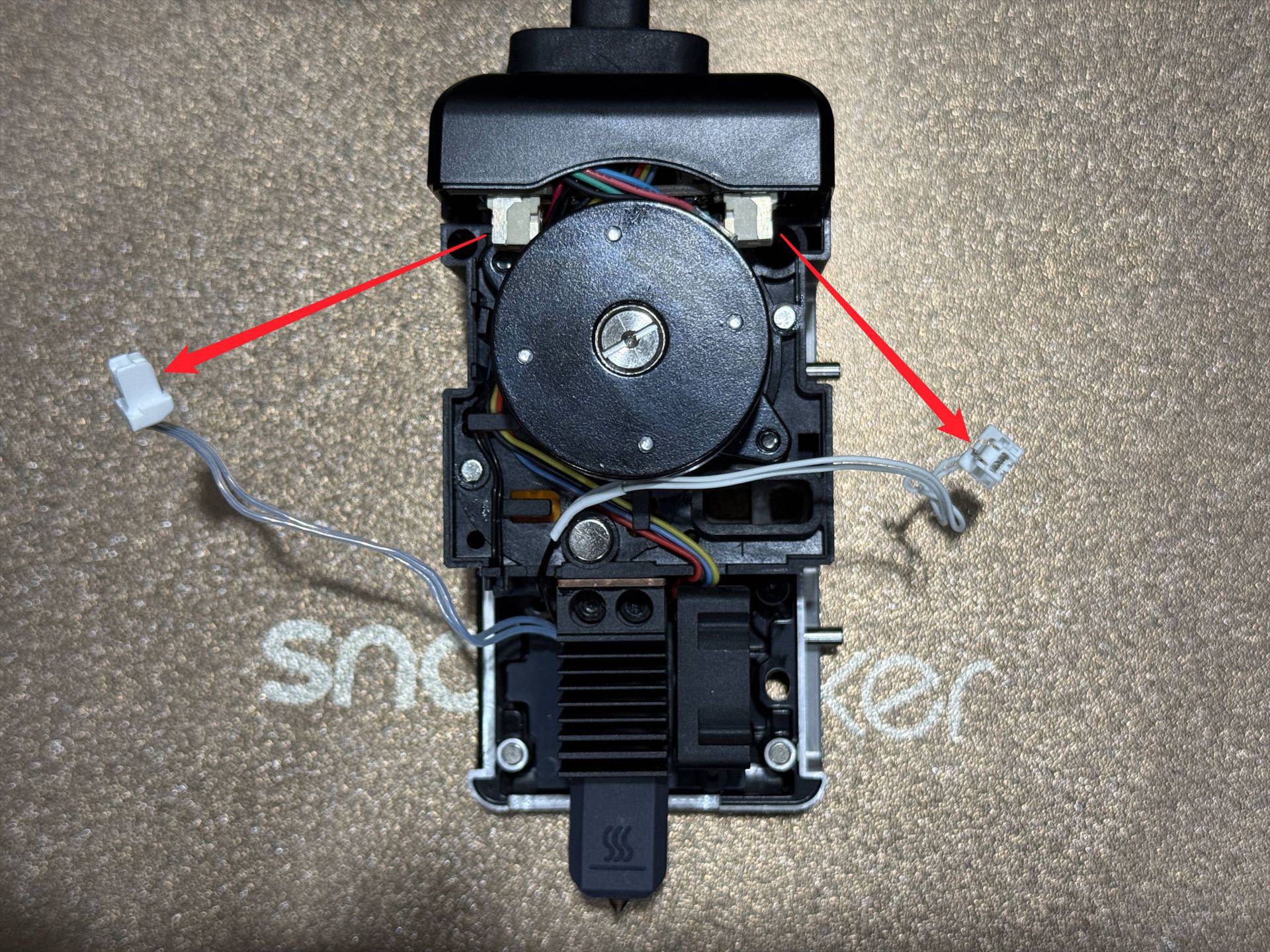

(3) Desconectá los cables del hot end. Podés presionar el clip de bloqueo con la llave Allen para soltarlo.

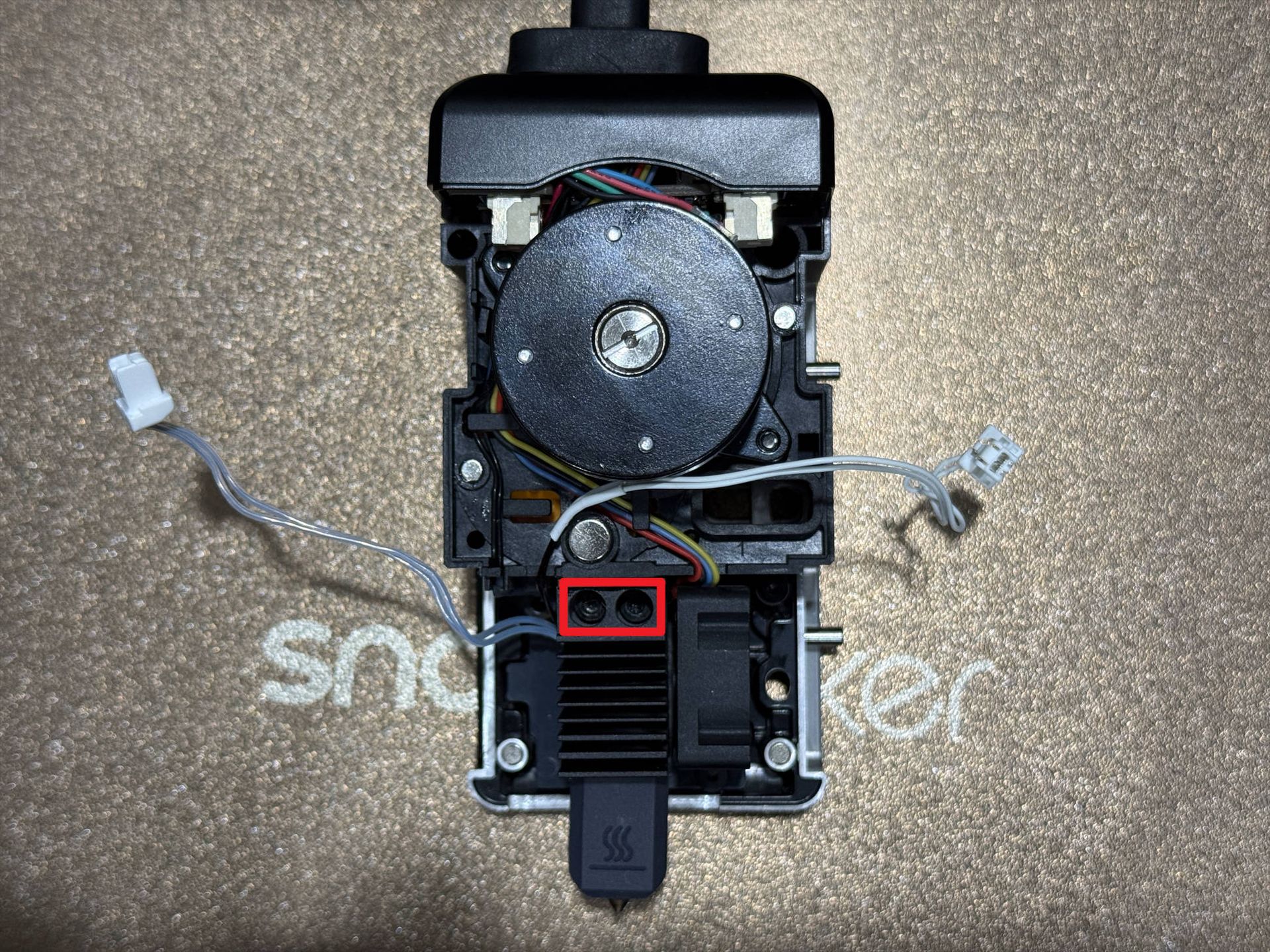

(4) Quitá los dos tornillos con la llave Allen, reemplazá el hot end y volvé a ajustar los tornillos.

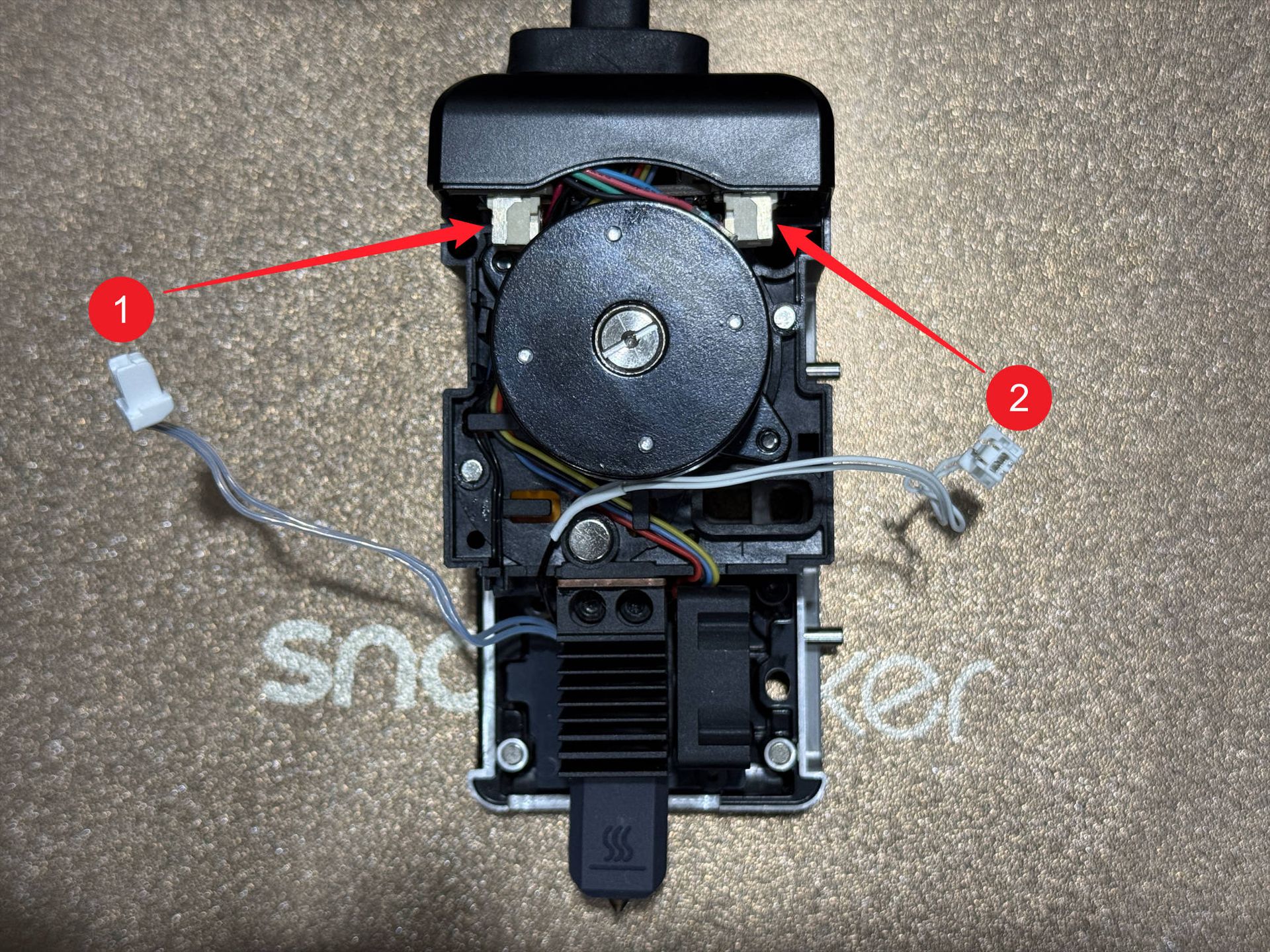

(5) Reconectá los cables: 1 – Cable del calentador cerámico (puerto izquierdo), 2 – Cable del termistor (puerto derecho).
(6) Acomodá bien los cables: presioná ambos dentro del clip para cables y doblá la punta del cable del termistor antes de meterla en la ranura de la unidad del extruder.
(7) Volvé a colocar la tapa trasera del toolhead.
Paso 3. Estacionar el toolhead
(1) Usá la llave Allen para ajustar el pestillo del toolhead hasta que se vean las dos marcas rojas.
Izquierda: Toolhead 1 – pestillo hacia el límite izquierdo.
Derecha: Toolhead 2/3/4 – pestillo hacia el límite derecho.

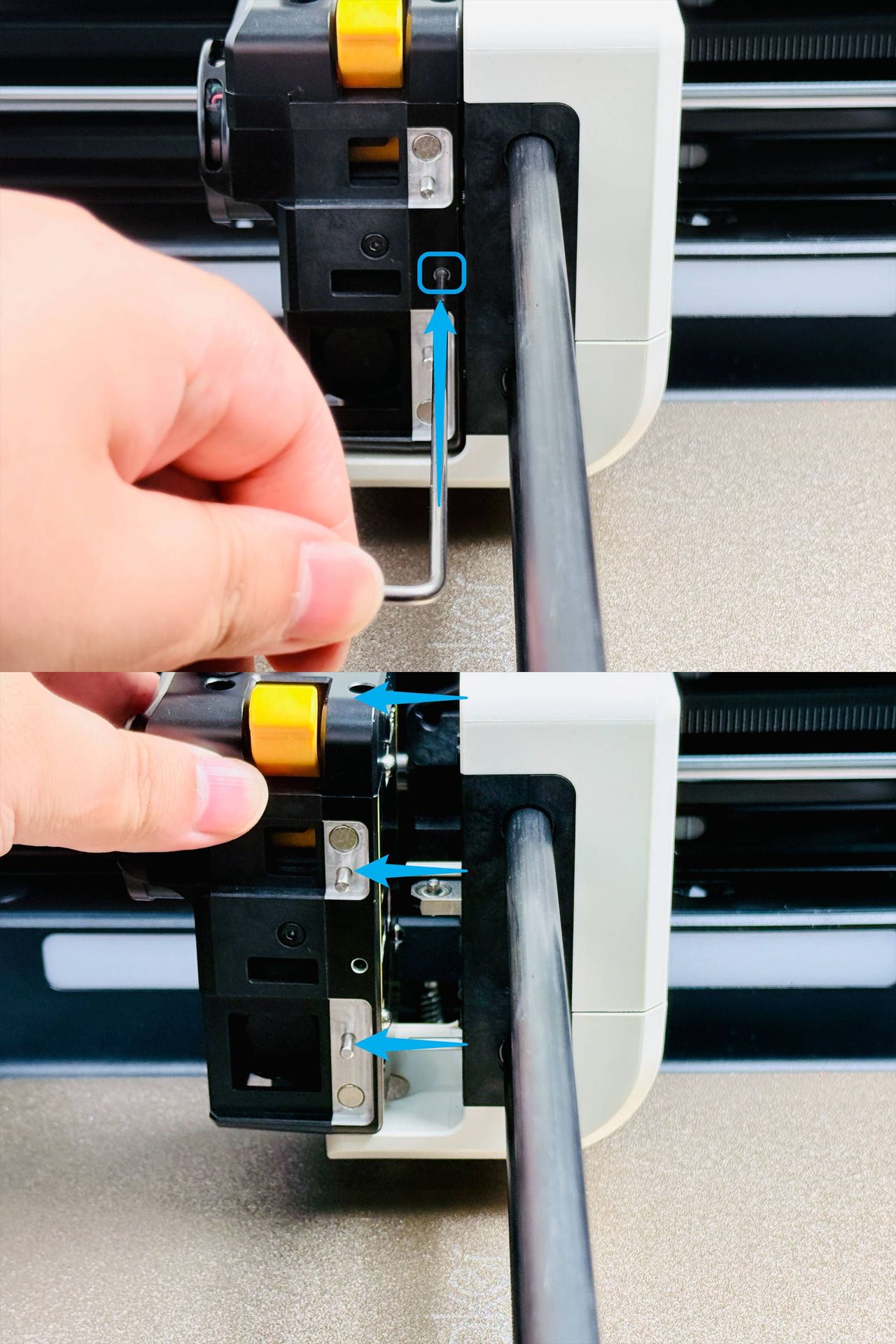

(2) Alineá el agujero del pestillo con el pin de localización en el swapper y empujá el toolhead hacia adentro hasta que haga tope.
(3) Seguí empujando hacia adentro y mové apenas el toolhead para que los dos pines laterales encajen en los agujeros del soporte.
Soporte de Snapmaker
Si después de seguir estos pasos se te complica resolver el problema, por favor mandá un ticket de soporte y compartí los resultados de tu revisión con algunas fotos o videos. Nuestro equipo técnico te va a dar una mano para solucionarlo.
