En esta guía te explicamos paso a paso cómo cambiar el conjunto del engranaje conducido del extruder en tu Snapmaker U1. Seguí estas instrucciones detalladas para asegurar un mantenimiento correcto y que la alimentación de filamento funcione sin problemas.
Resumen
Ubicación
El conjunto del engranaje conducido se encuentra dentro de la unidad del extruder. Para acceder a esta pieza y reemplazarla, primero tenés que retirar y desarmar la unidad del extruder.
Dificultad y tiempo estimado
Dificultad: ★★☆☆☆ (Fácil)
Tiempo estimado: 20 minutos
Dónde comprar
Se espera que este accesorio esté disponible pronto en la tienda oficial de Snapmaker. Estate atento a las novedades.
Herramientas y piezas necesarias
- Llave Allen H1.5
- Llave Allen H2.0

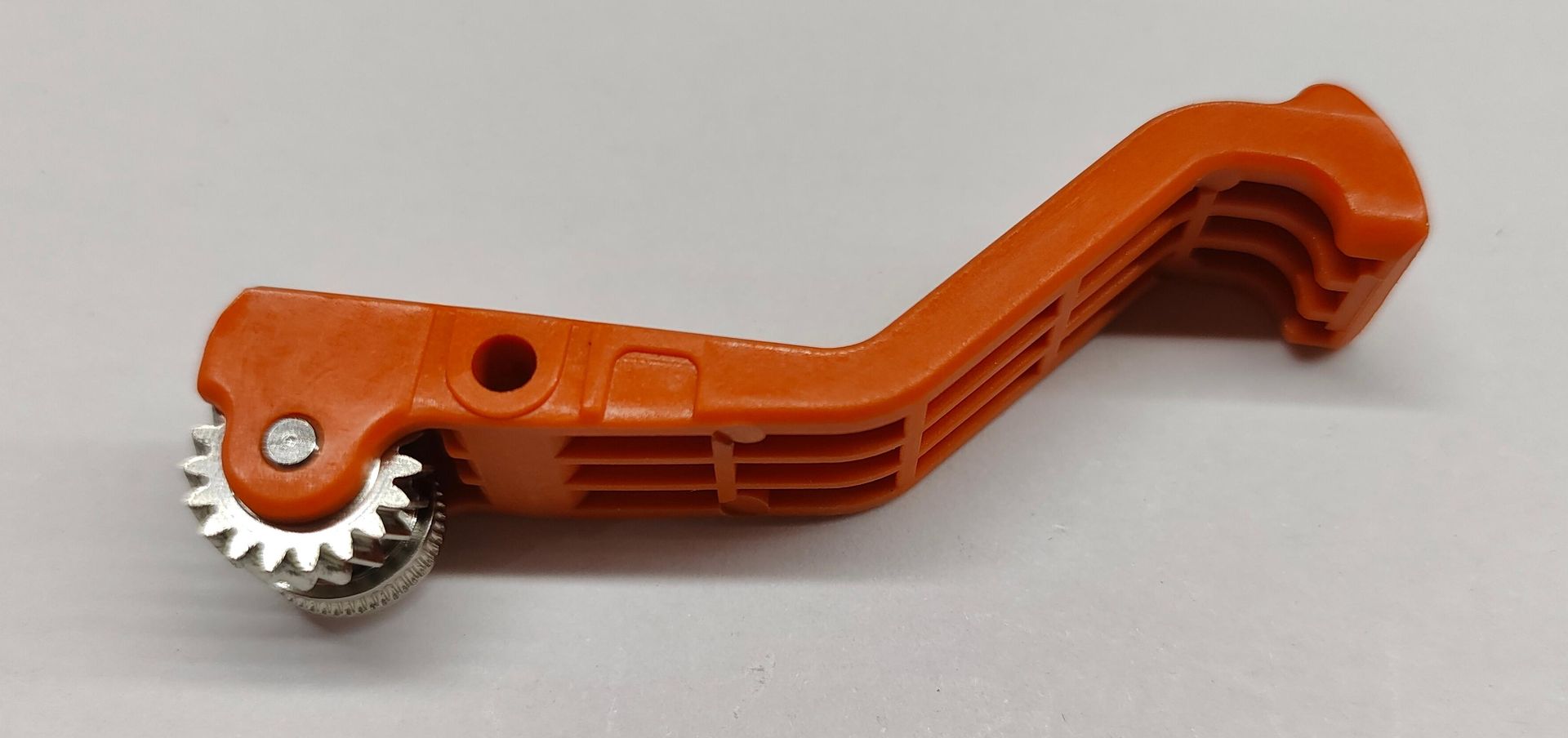

- Nuevo conjunto del engranaje conducido del extruder
Procedimiento
Paso 1. Retirá el toolhead
1.1 Descargá el filamento

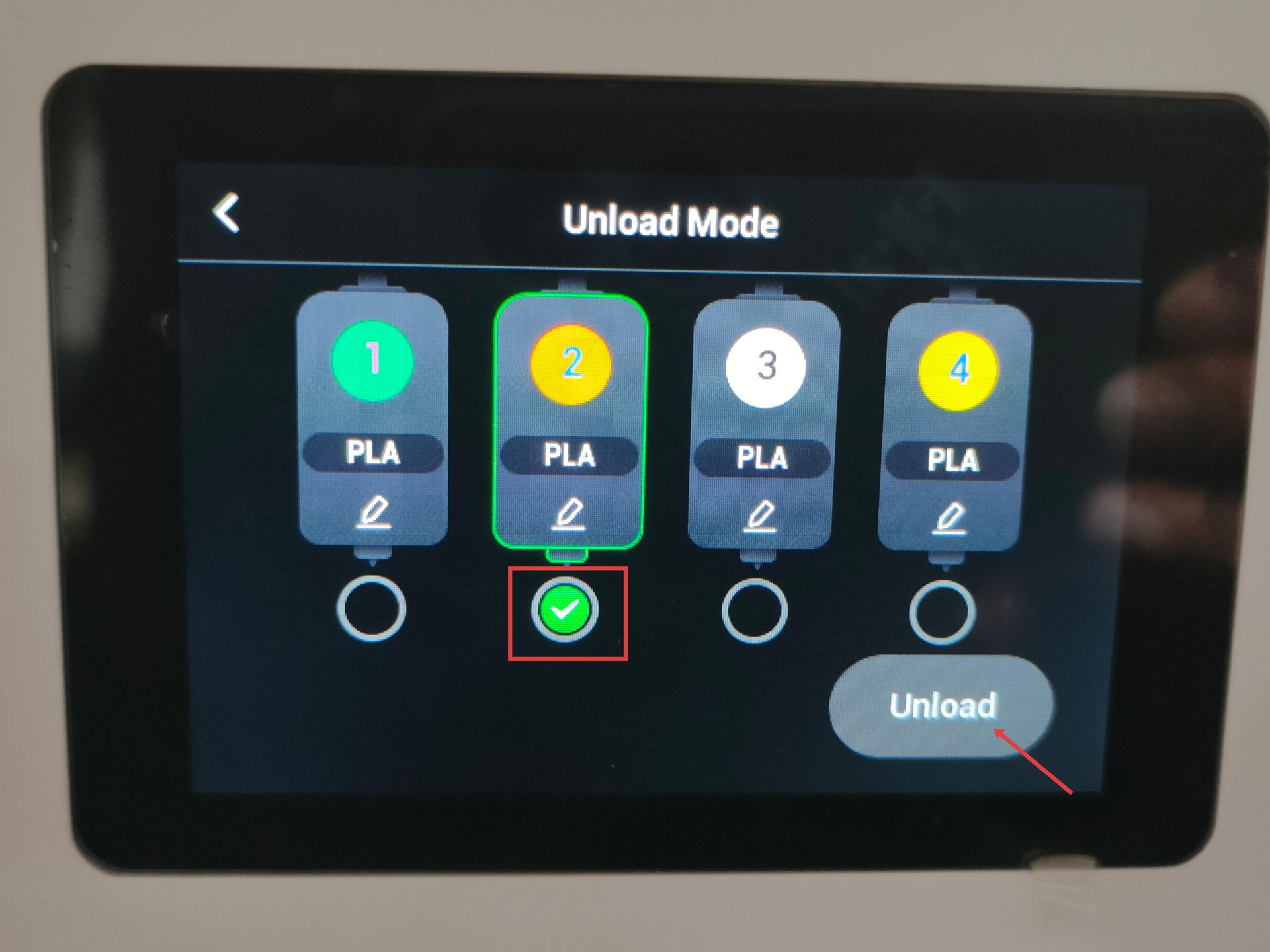

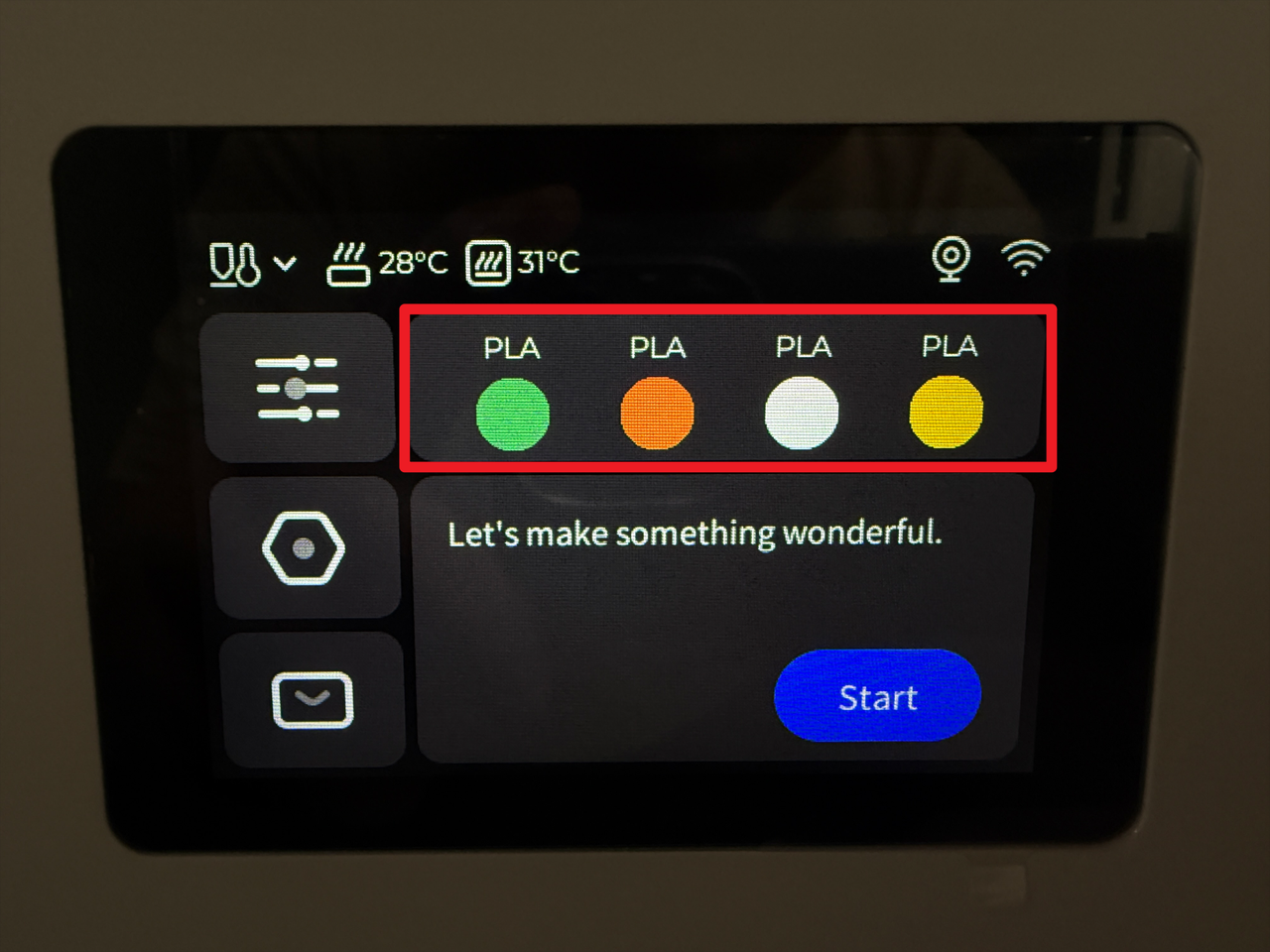

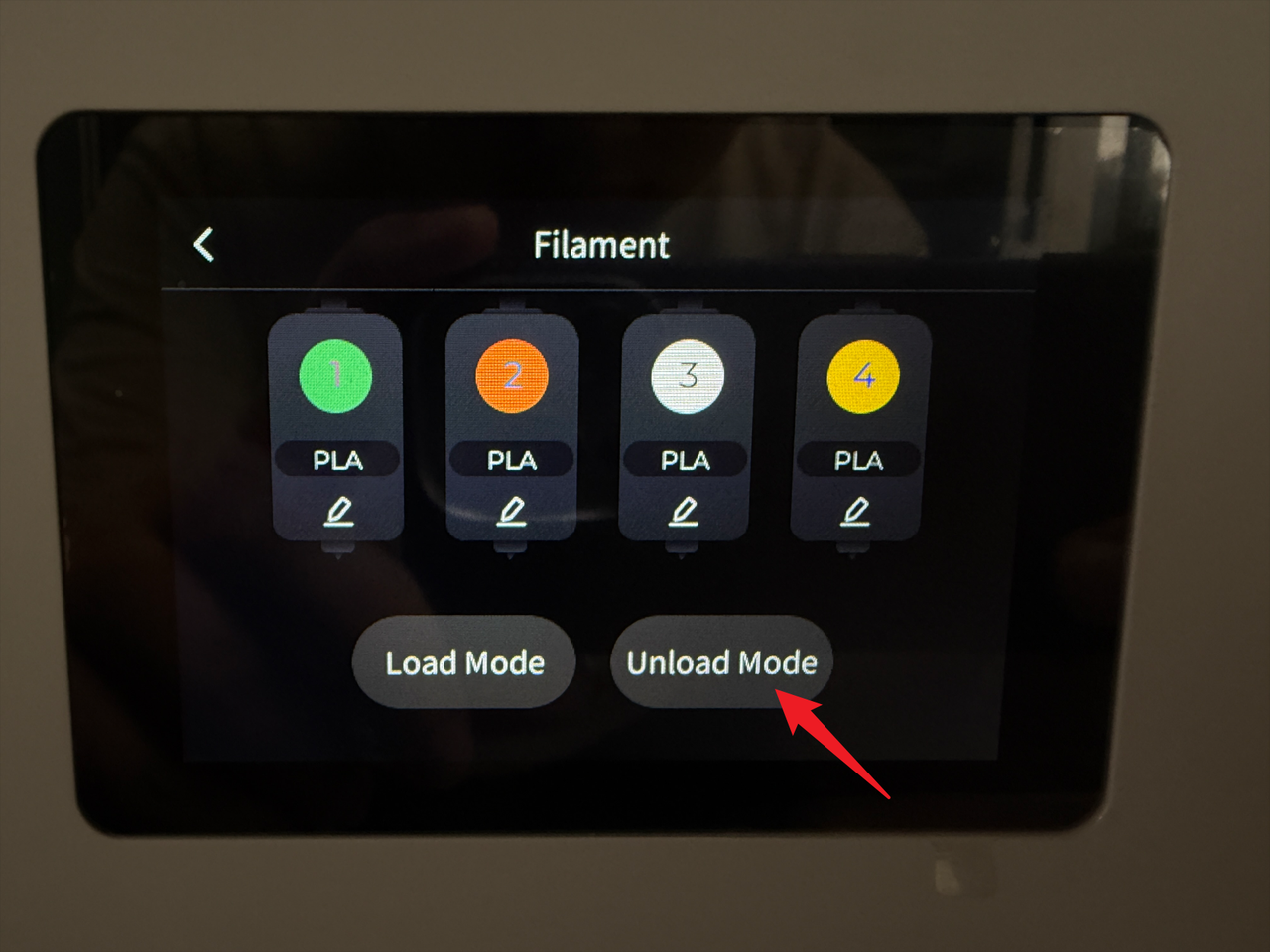

Tocá el área indicada en la pantalla táctil (marcada en rojo en la imagen). Seleccioná "Unload Mode". Elegí el toolhead correspondiente (por ejemplo, el Nro. 2) y presioná "Unload". Esperá a que el sistema complete la descarga automática.
1.2 Desenganchá el toolhead del soporte de acoplamiento

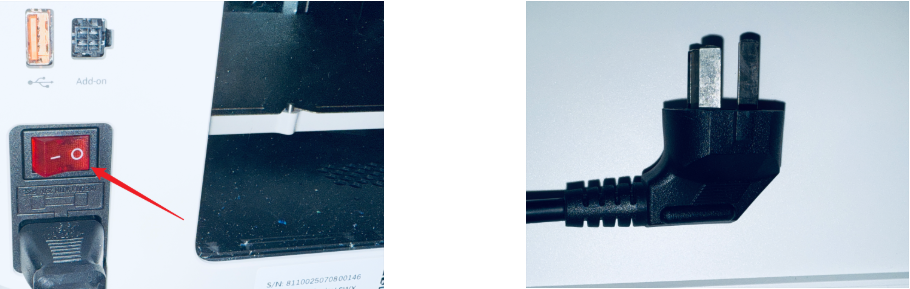

¡Antes de seguir, por favor apagá la máquina y desenchufá el cable de alimentación!
Para el cabezal Nro. 1: Deslizalo hacia la derecha hasta que el pin de posicionamiento se vea por completo.
Para los cabezales Nro. 2, 3 o 4: Deslizá el toolhead hacia la izquierda hasta que el pin sea totalmente visible.
1.3 Retirá el filamento y el tubo guía

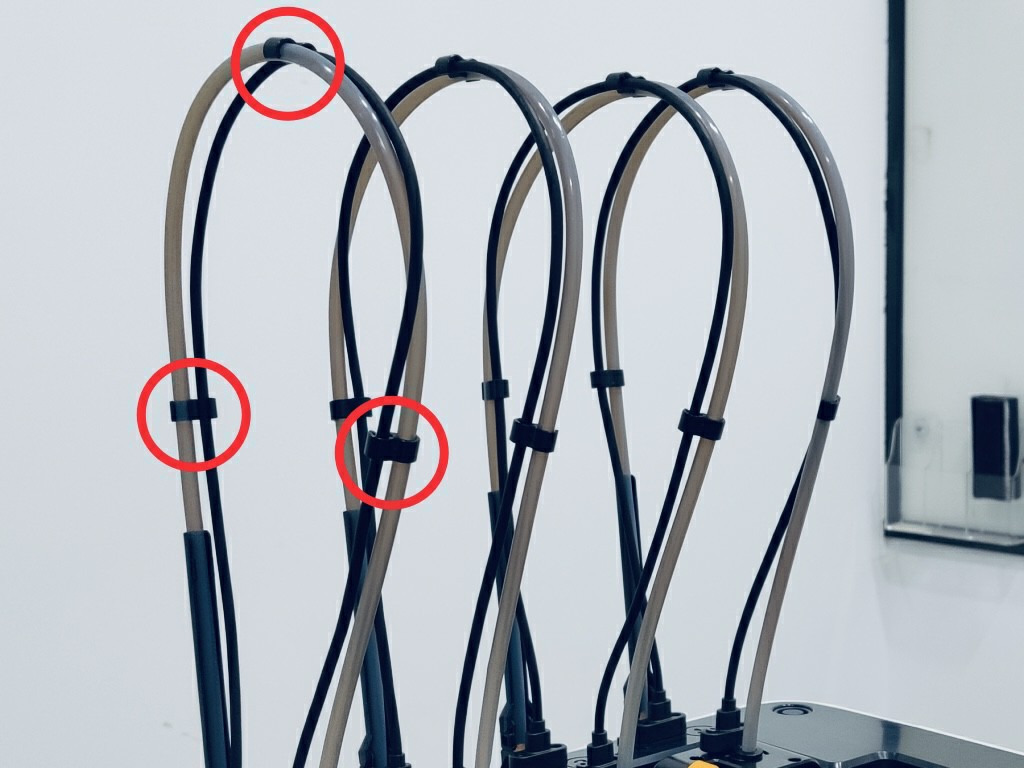

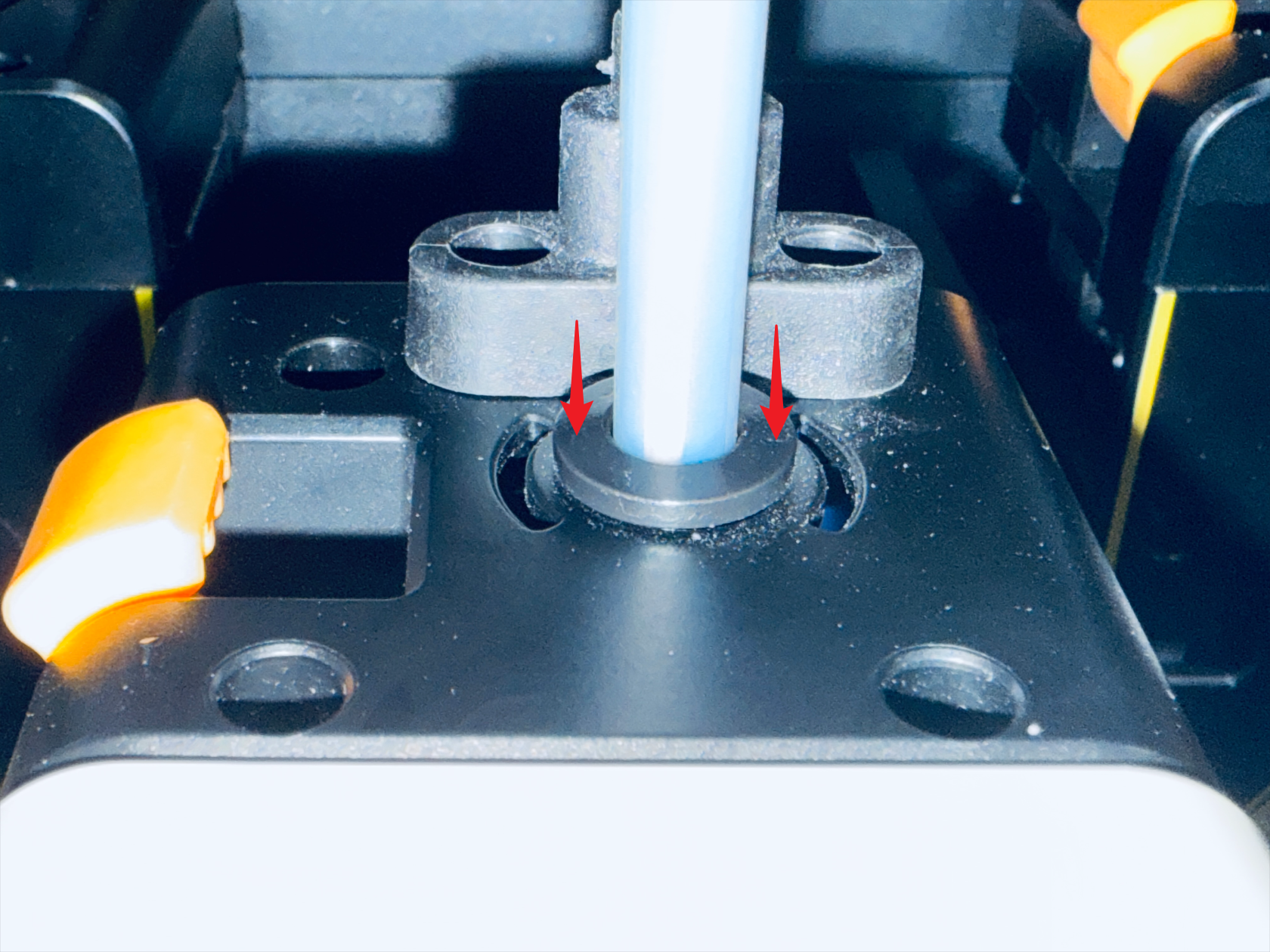

Sacá los tres clips del cable. Presioná el conector de liberación rápida y retirá tanto el filamento como el tubo.
1.4 Desconectá el USB y sacá el toolhead

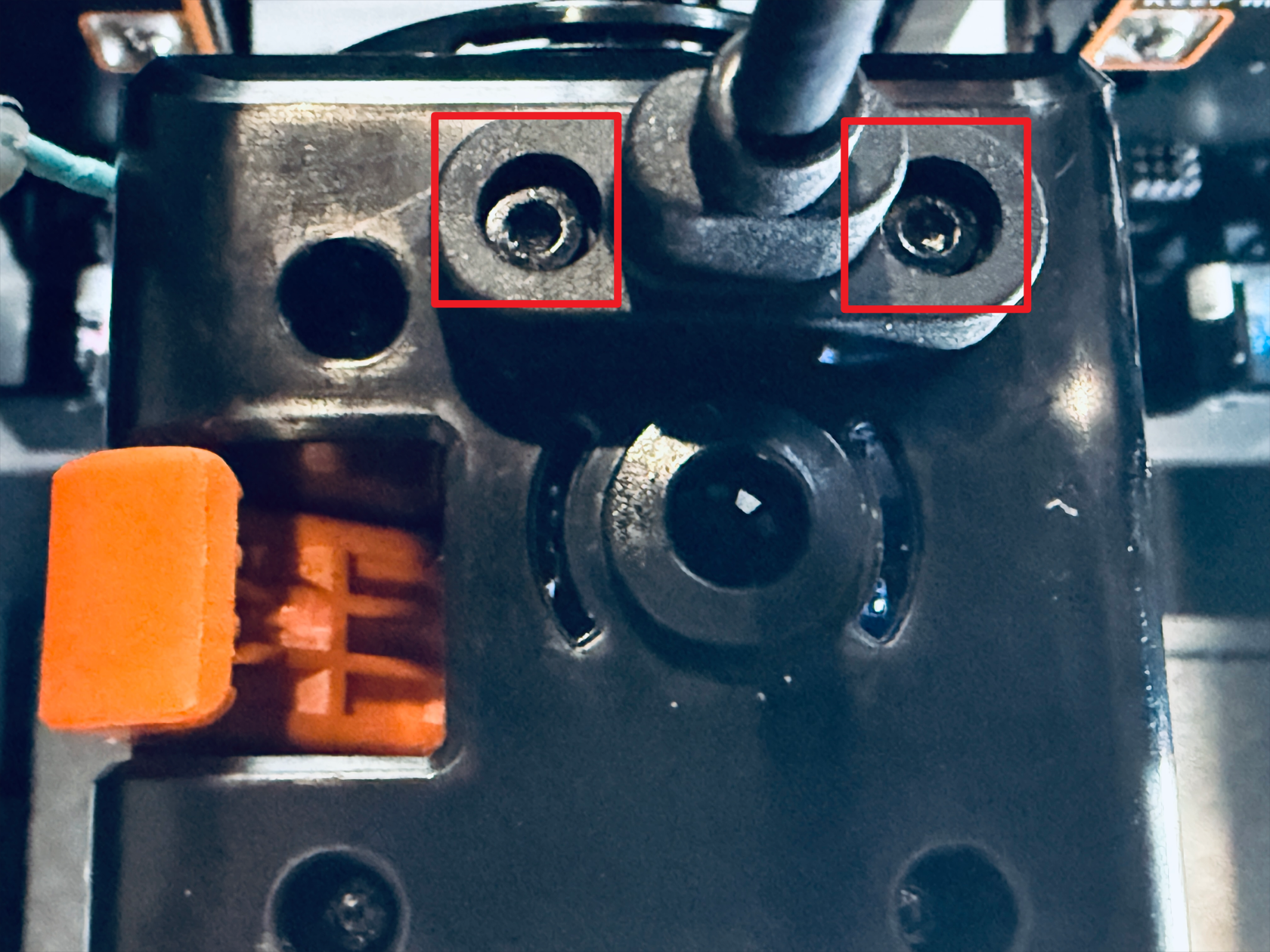

Usá la llave Allen H2.0 para sacar los dos tornillos de montaje. Desconectá el cable USB y retirá el toolhead con cuidado.
Paso 2. Retirá la unidad del extruder
2.1 Sacá la tapa superior y la trasera

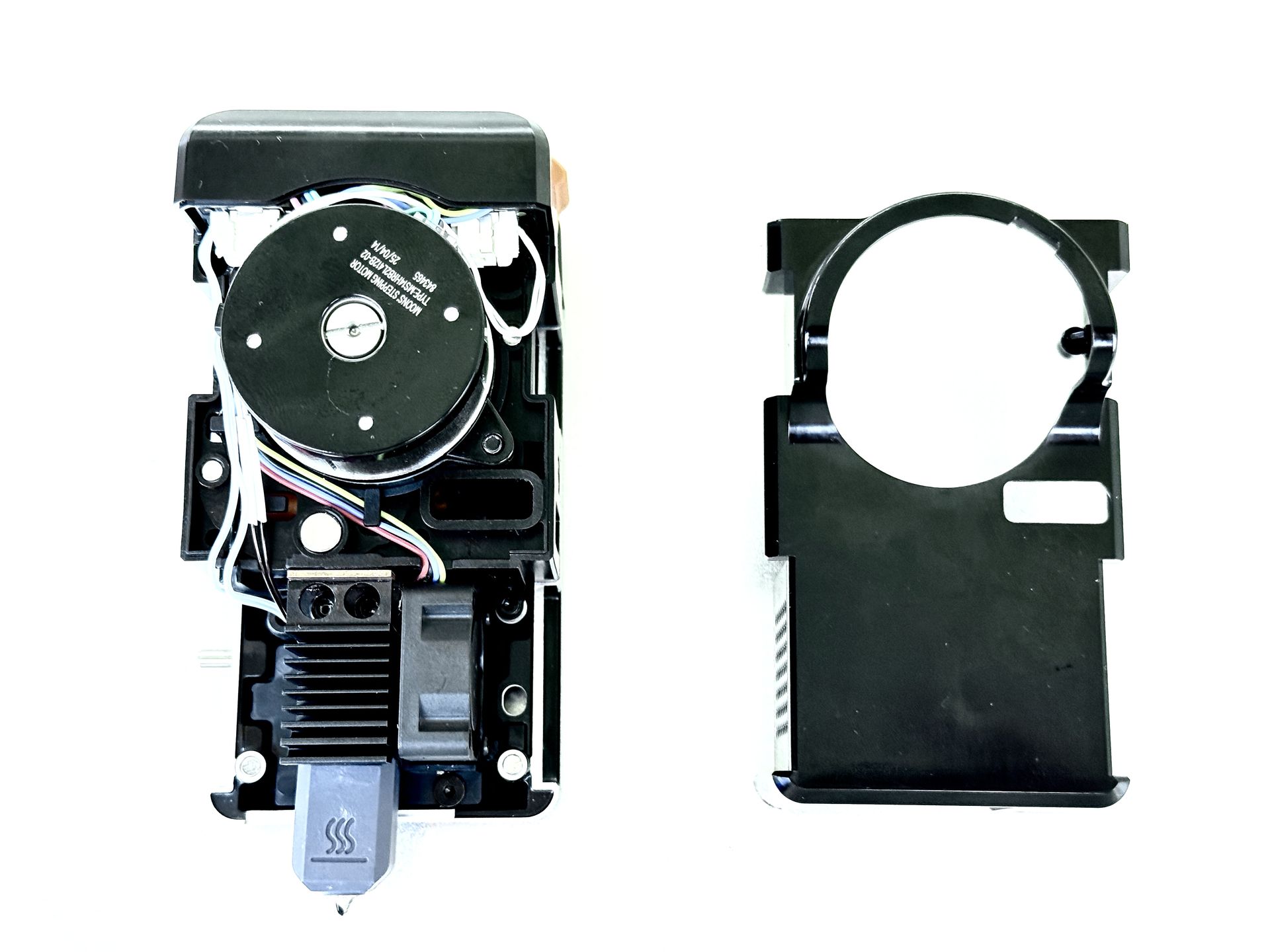

Usá la llave H2.0 para sacar los tres tornillos que sujetan la tapa superior del toolhead y quitala. Después, retirá la tapa trasera.
2.2 Desmontá la unidad del extruder

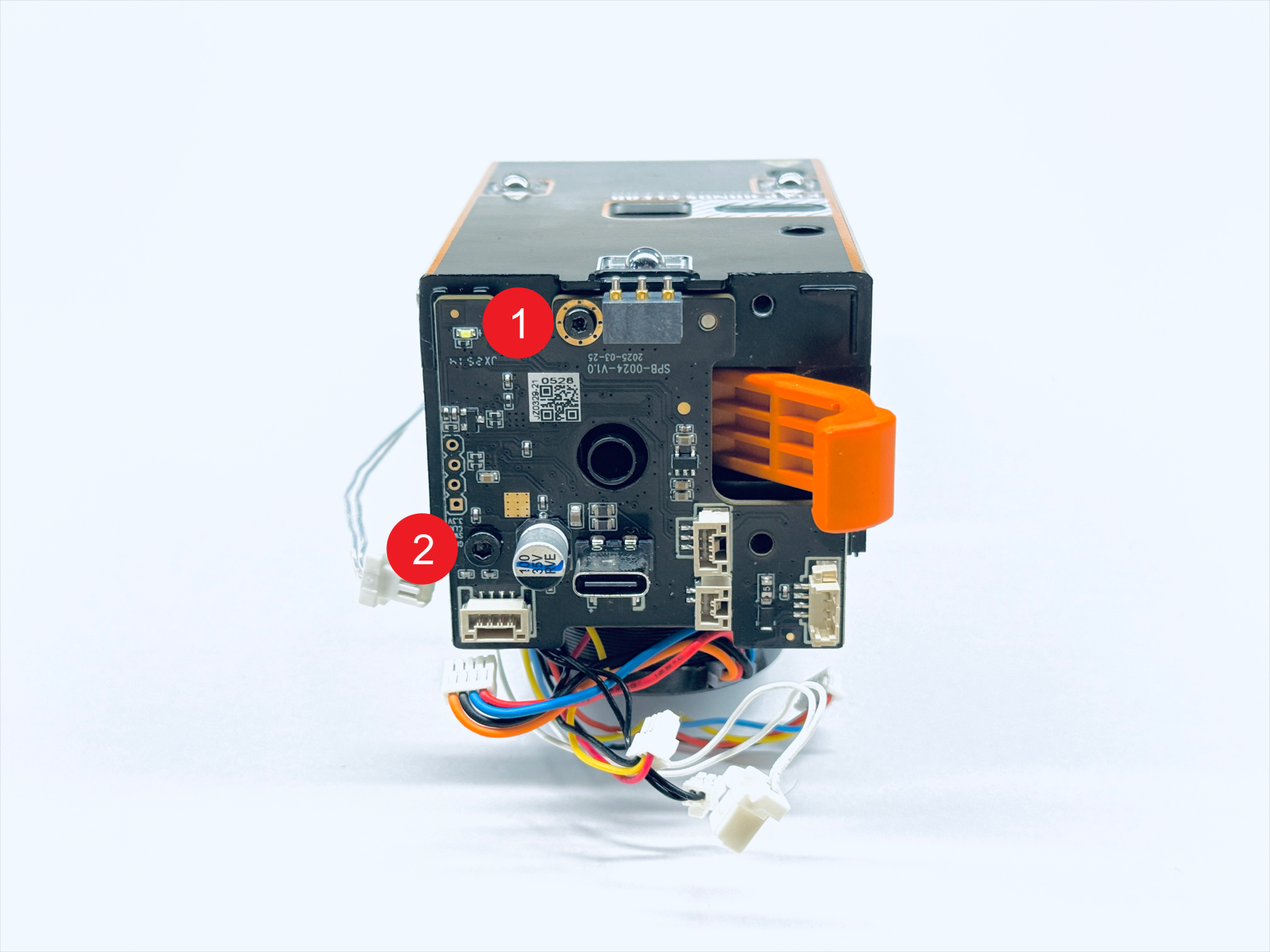

Desconectá los cables de la unidad del extruder. Usá las llaves H1.5 y H2.0 para aflojar los tornillos 1 y 2 de la PCB respectivamente. Sacá los cables de los clips de la unidad. Con la llave H1.5 soltá los tornillos de fijación 1 y 2, y con la H2.0 los tornillos 3 y 4; finalmente, retirá la unidad del extruder.
Paso 3. Retirá el conjunto del engranaje conducido viejo
Usá la llave H2.0 para sacar los 4 tornillos de fijación y retirá el bloque de rodamientos del extruder. Con la misma llave, desatornillá el tornillo del resorte y sacá el resorte de compresión (1) junto con el bloque del resorte (2). Por último, retirá el conjunto del engranaje conducido viejo.
Paso 4. Instalá el nuevo conjunto del engranaje conducido
Colocá el nuevo conjunto del engranaje conducido del extruder. Volvé a instalar el resorte y el bloque, ubicando el bloque por encima del resorte, y ajustá el tornillo de fijación con la llave H2.0. Reinstalá el bloque de rodamientos y apretá los 4 tornillos de fijación.
Paso 5. Instalá la unidad del extruder

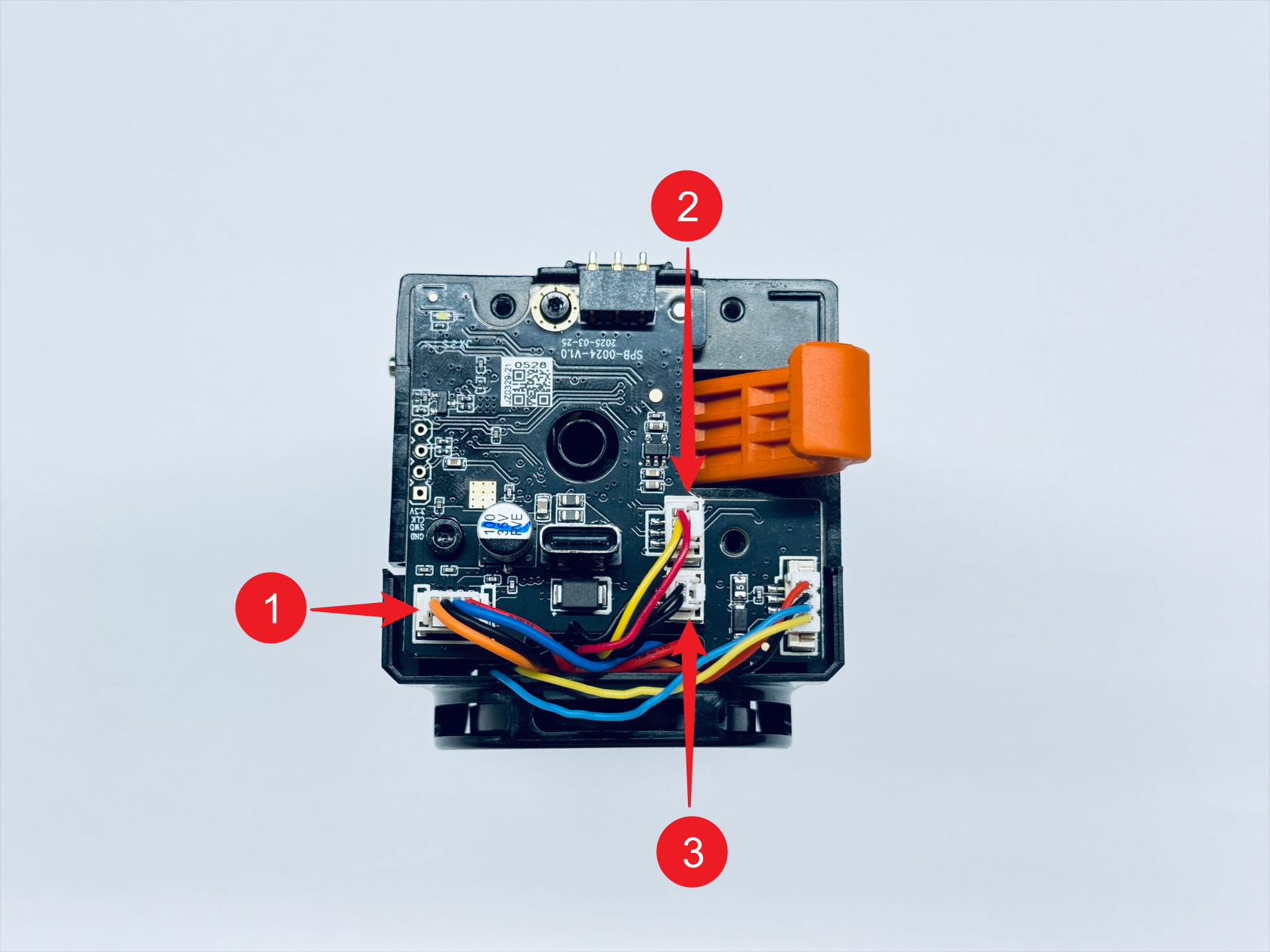

Poné la unidad del extruder en su posición. Usá la llave H1.5 para ajustar los tornillos 1 y 2, y la H2.0 para los tornillos 3 y 4. Reinstalá la PCB, fijándote que los 3 cables del extruder queden ruteados como muestra la imagen. Ajustá los tornillos de la PCB, reconectá los cables y acomodalos bien. Por último, poné de nuevo las tapas superior y trasera.
Paso 6. Instalá el toolhead
6.1 Colocá el toolhead en el soporte
Antes de instalarlo, asegurate de que los deslizadores estén en la posición correcta: el del Nro. 1 debe estar todo a la izquierda, y los del 2, 3 y 4 todo a la derecha. Podés usar una llave Allen para mover el deslizador hasta que se vea la marca roja. Alineá el orificio del toolhead con el pin largo del soporte y empujá hacia adentro hasta el fondo. El lado ilustrado del toolhead debe mirar hacia adentro. Alineá los pines del toolhead con los huecos del soporte (para el Nro. 1 el hueco está a la izquierda de los pines; para los otros, a la derecha).
6.2 Conectá y asegurá el cable USB

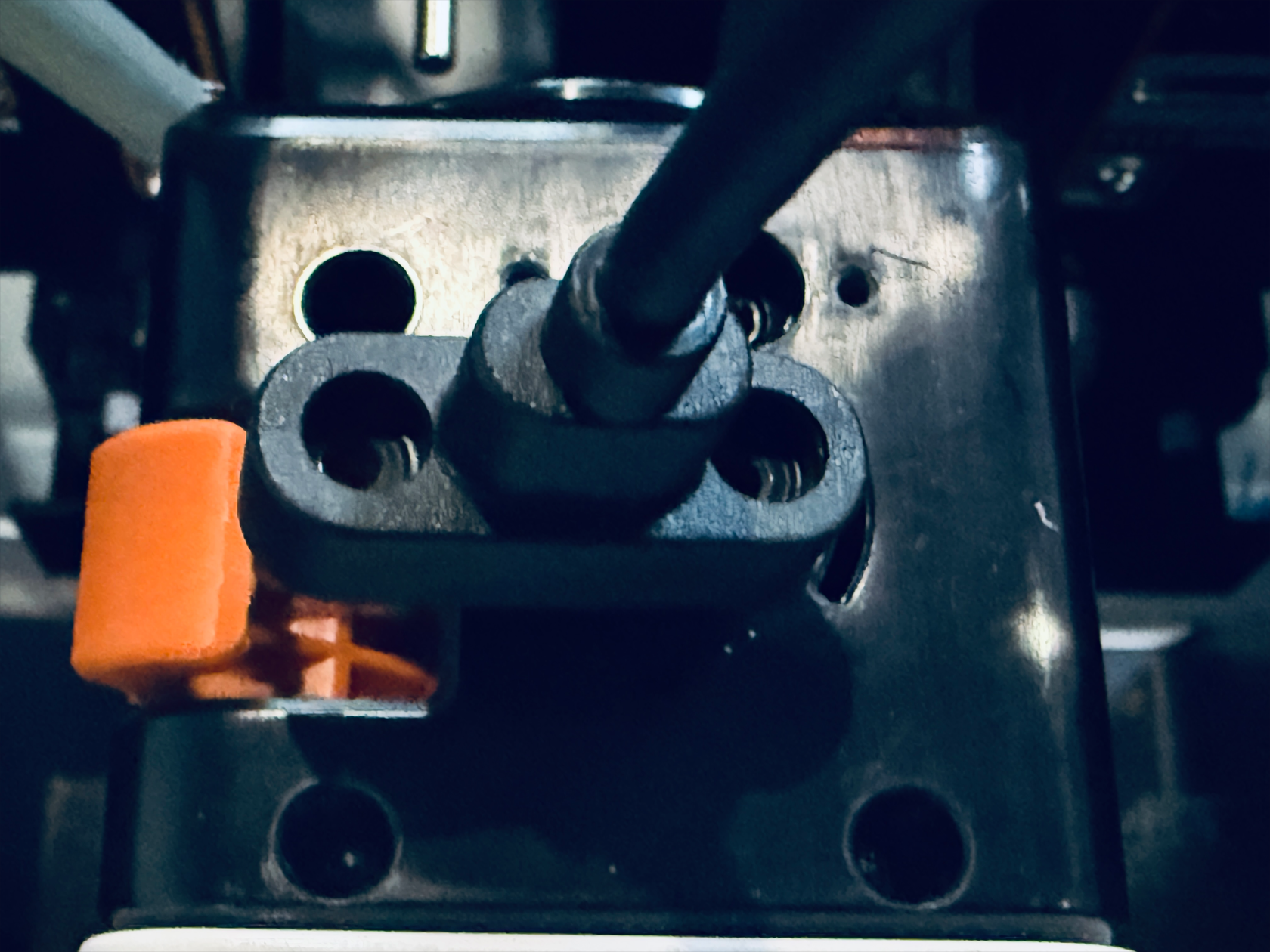

Enchufá el cable USB y ajustá los dos tornillos con la llave H2.0.
6.3 Cargá el filamento
Mientras presionás la pieza 1 (marcada en la imagen), insertá el filamento en la pieza 2 hasta que llegue al tope. Finalmente, conectá el tubo de filamento. Con esto, la instalación del toolhead está terminada.
Contactá al soporte de Snapmaker
Si después de seguir estos pasos todavía tenés problemas, no dudes en enviarnos un formulario de soporte.
