En esta guía te explicamos cómo cambiar el sensor de agotamiento de filamento de tu U1 paso a paso. Es un laburo tranqui que te va a llevar unos 25 minutos si tenés las herramientas a mano. Fijate bien en las fotos y seguí las instrucciones para desarmar el toolhead sin dramas.
Generalidades
Ubicación: El conjunto del sensor de agotamiento de filamento está adentro del extruder. Tenés que desarmar el toolhead y sacar el extruder antes de reemplazarlo.
Complejidad: Dificultad: ★★☆☆☆ (fácil). Tiempo estimado: 25 min.
Dónde comprar: Tienda de Snapmaker (US, EU, Global).
Herramientas y piezas necesarias
(1) Llave Allen H1.5, (2) Llave Allen H2.0, (3) Nuevo sensor de agotamiento de filamento.
Parte 1 - Desmontar el toolhead
Paso 1 - Descargar el filamento

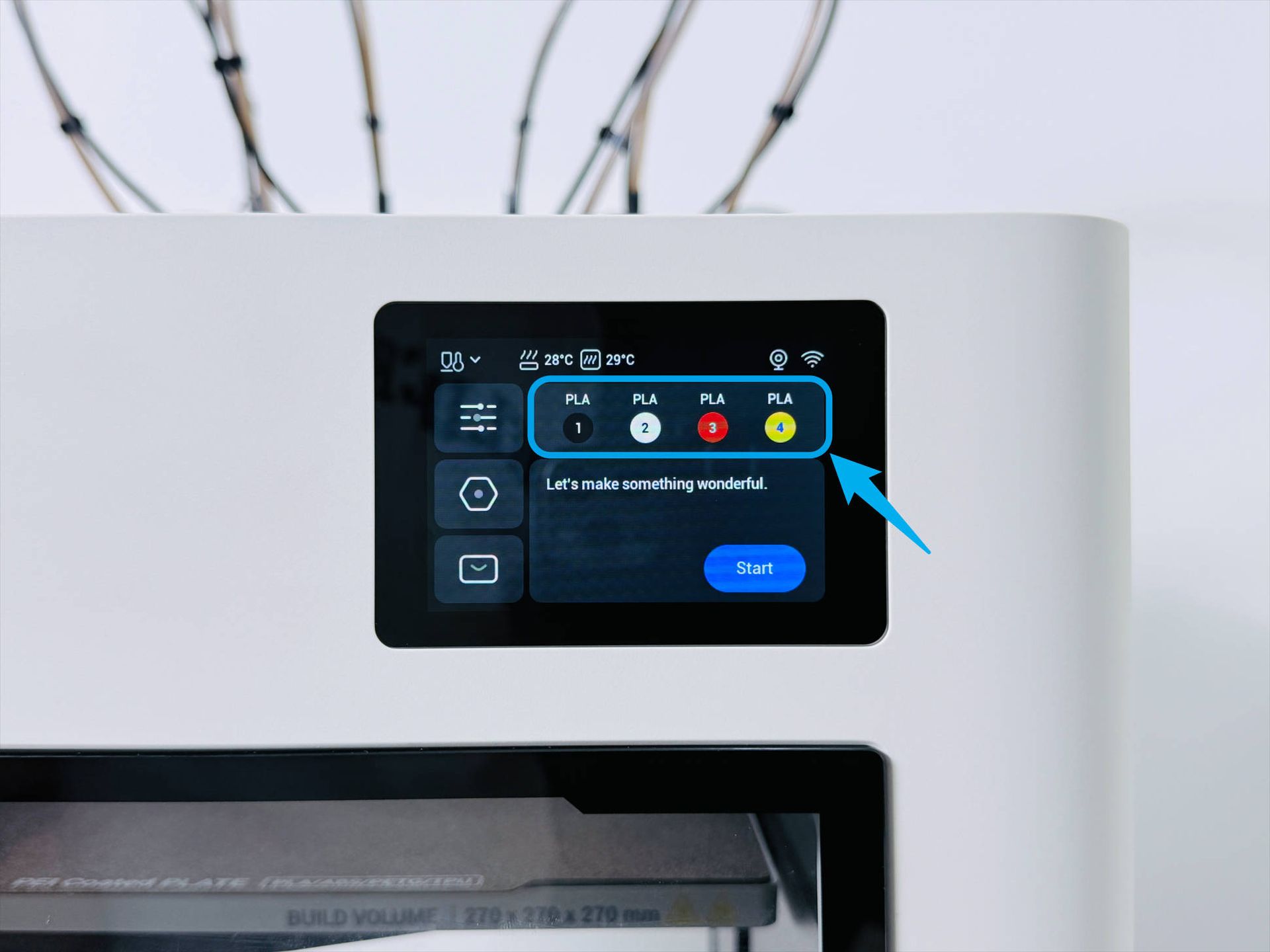

(1) Tocá la sección de información de filamento en la pantalla de inicio.

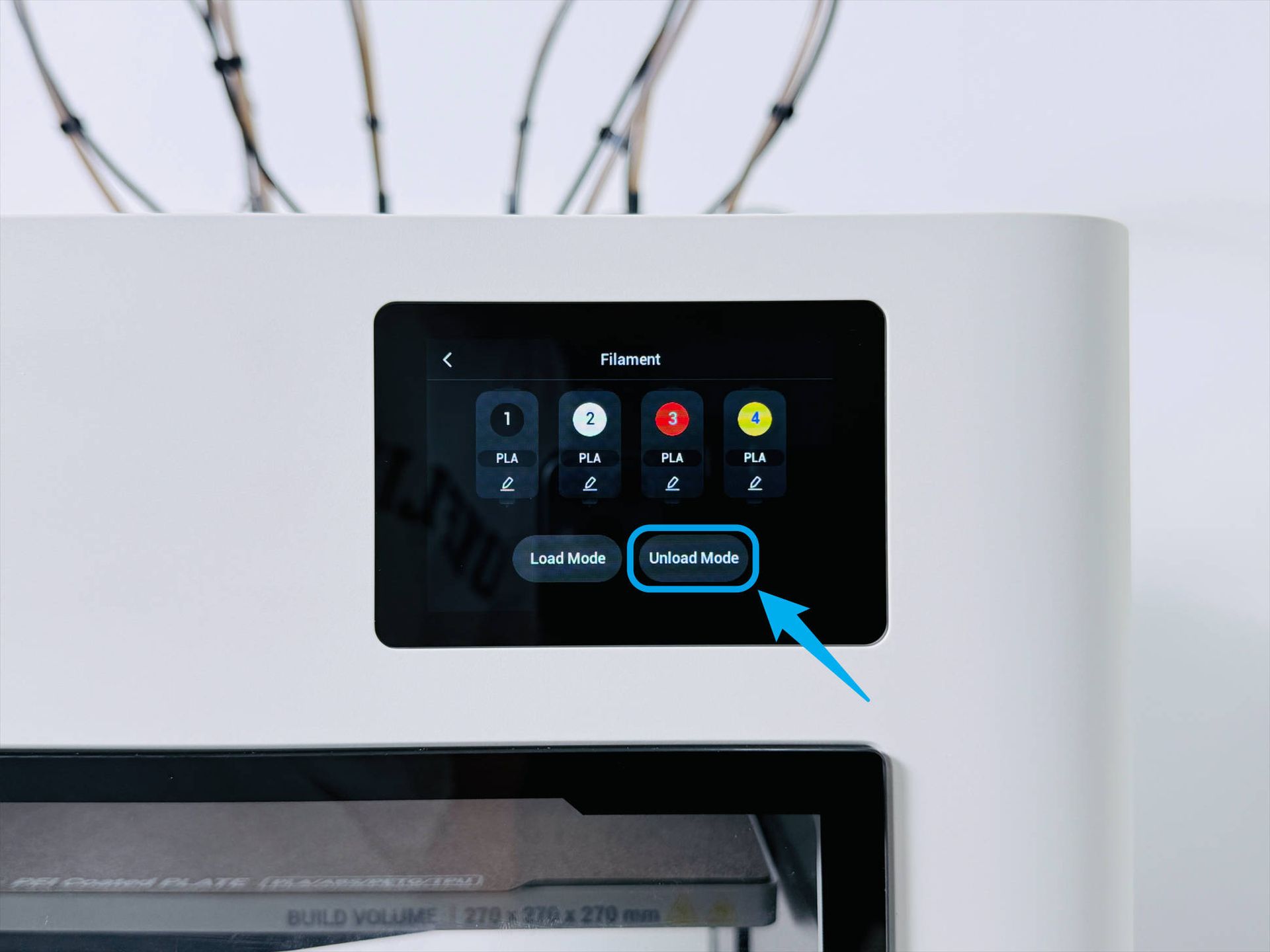

(2) Tocá en "Modo descarga".

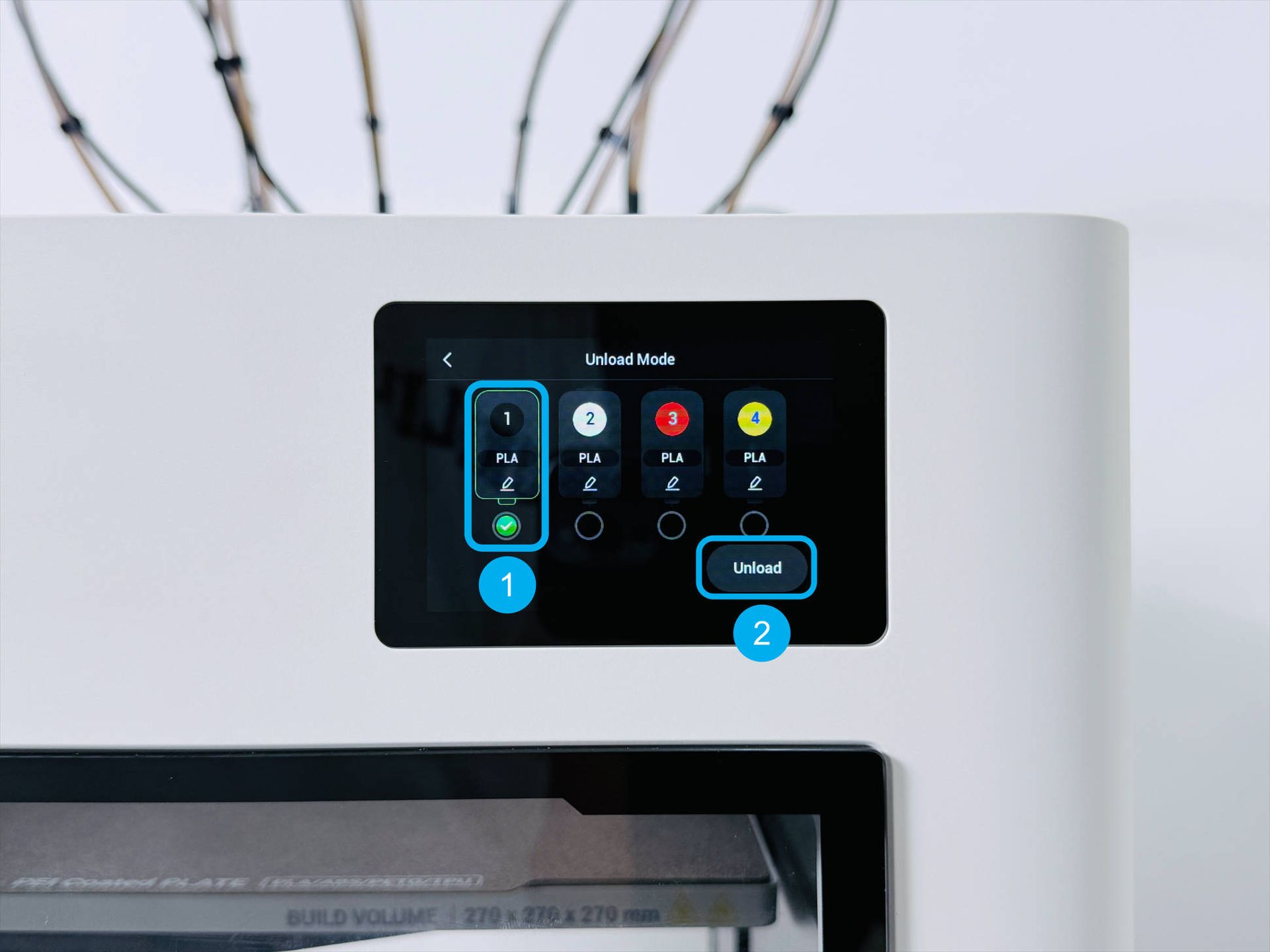

(3) Elegí el toolhead correspondiente (por ejemplo, Toolhead 1) y dale a "Descargar".

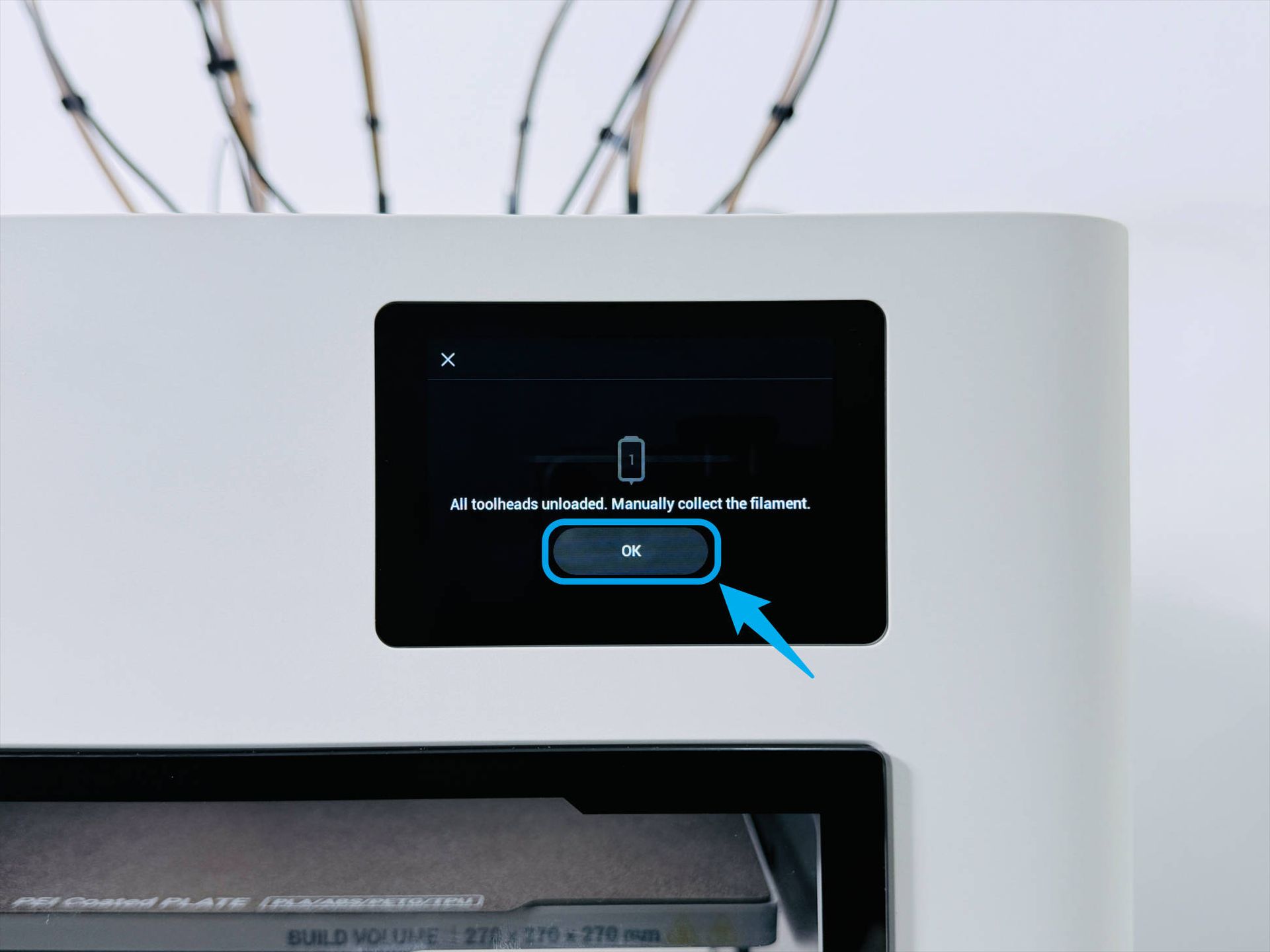

(4) Esperá a que la impresora termine de descargar y tocá "OK".
(5) Volvé al inicio, fijate en la esquina superior izquierda para ver la temperatura del nozzle y esperá a que baje de los 40 °C.
Paso 2 - Sacar el toolhead

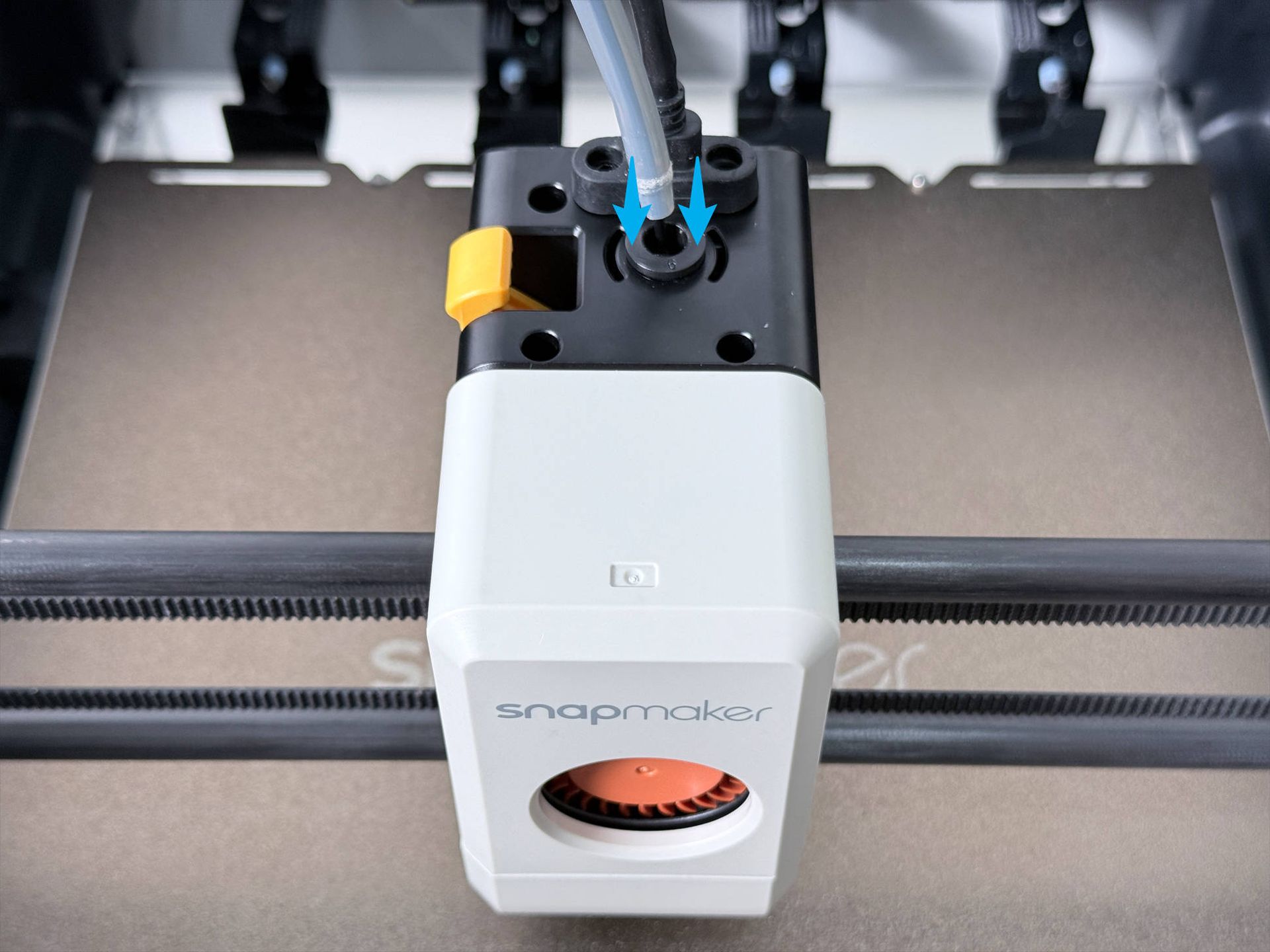

(1) Presioná el conector rápido para sacar el tubo de filamento.

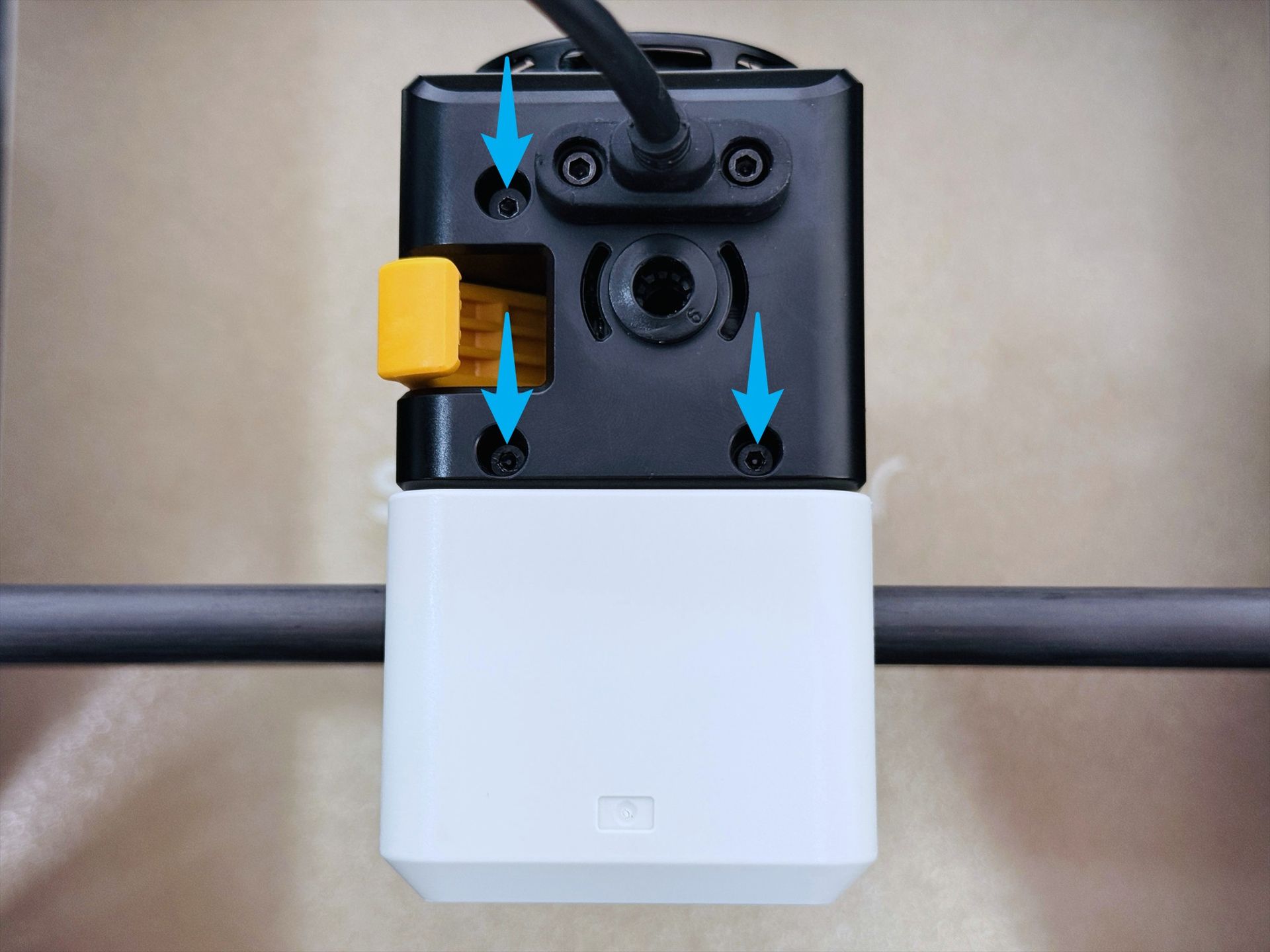

(2) Usá la llave Allen H2.0 para sacar los 3 tornillos.

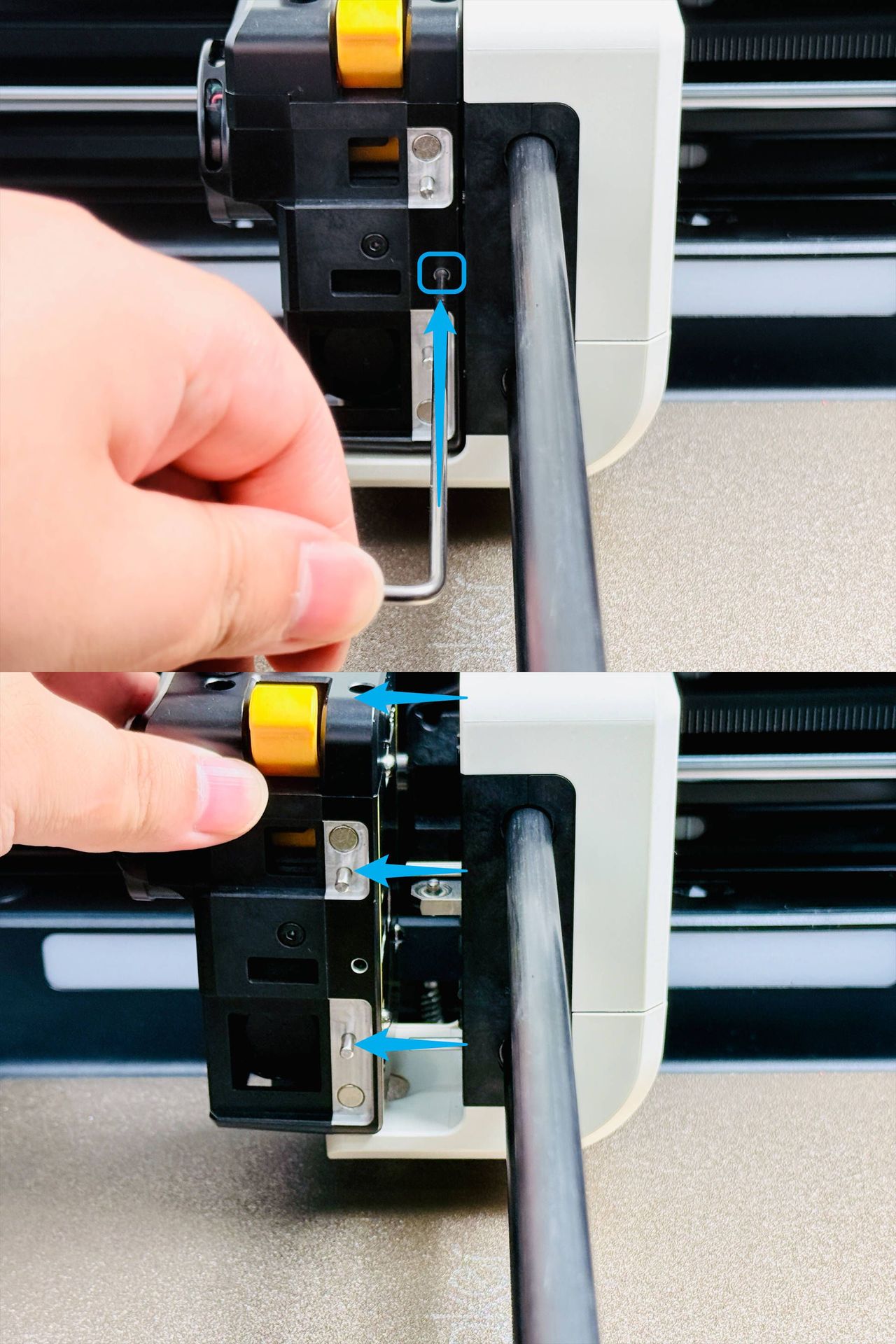

(3) Meté la llave Allen H2.0 en el agujero central, entre los dos pines de posicionamiento, y empujá hasta que escuches un "click" para soltar el toolhead del swapper.

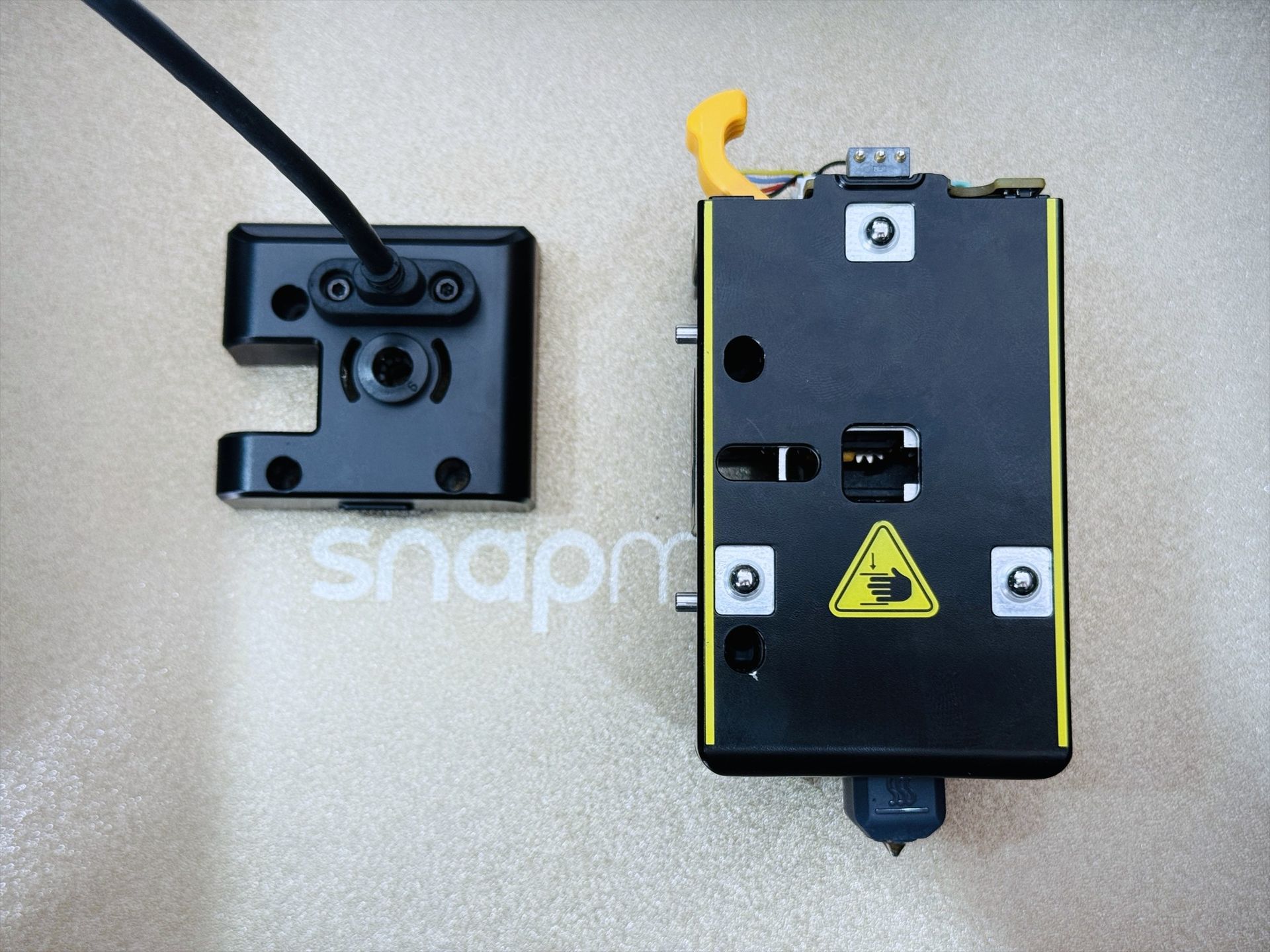

(4) Desconectá el cable del toolhead y sacá la tapa superior.
Parte 2 - Reemplazar el sensor de agotamiento de filamento
Paso 1 - Sacar el extruder

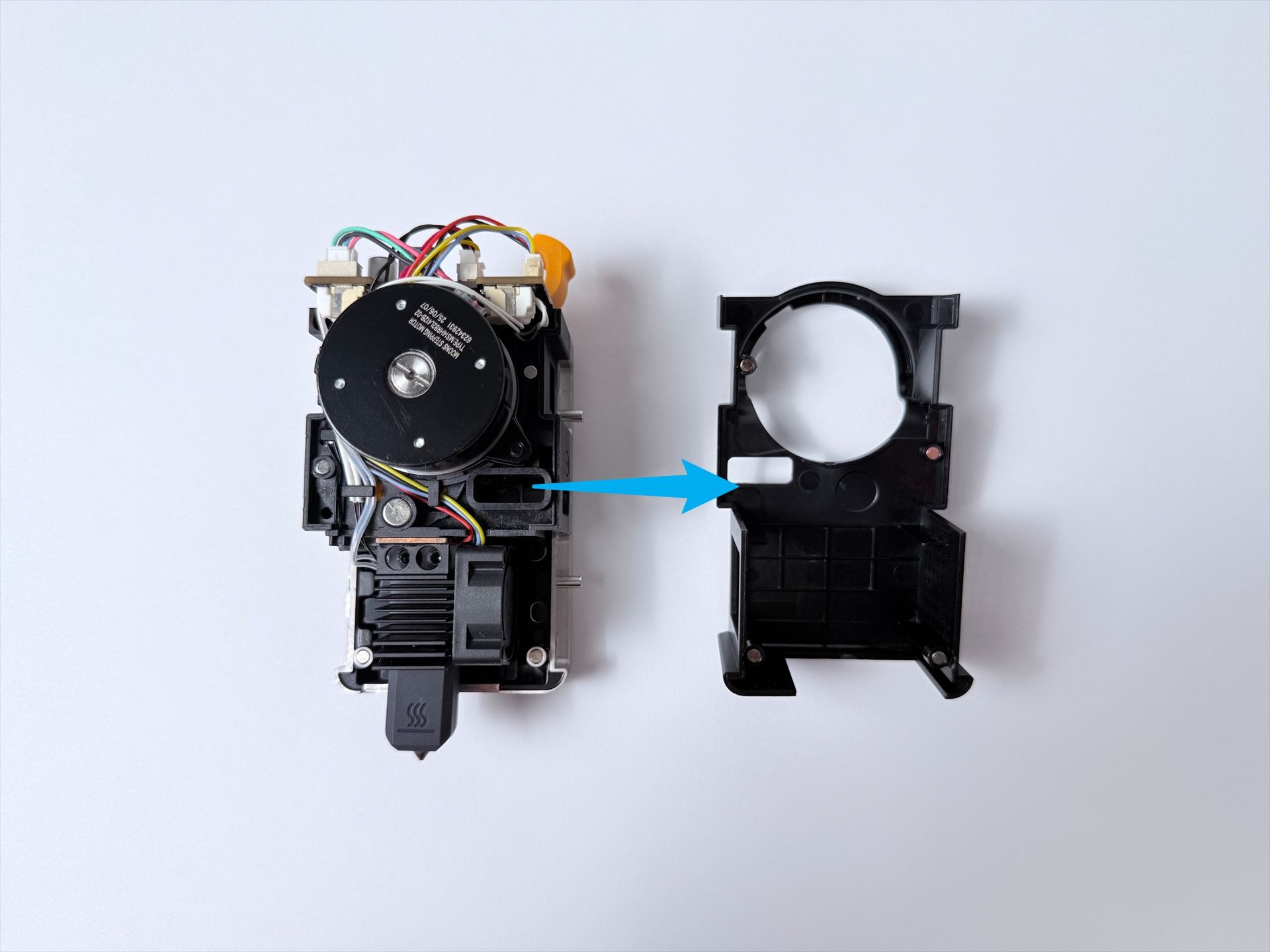

(1) Sacá la tapa trasera del toolhead.

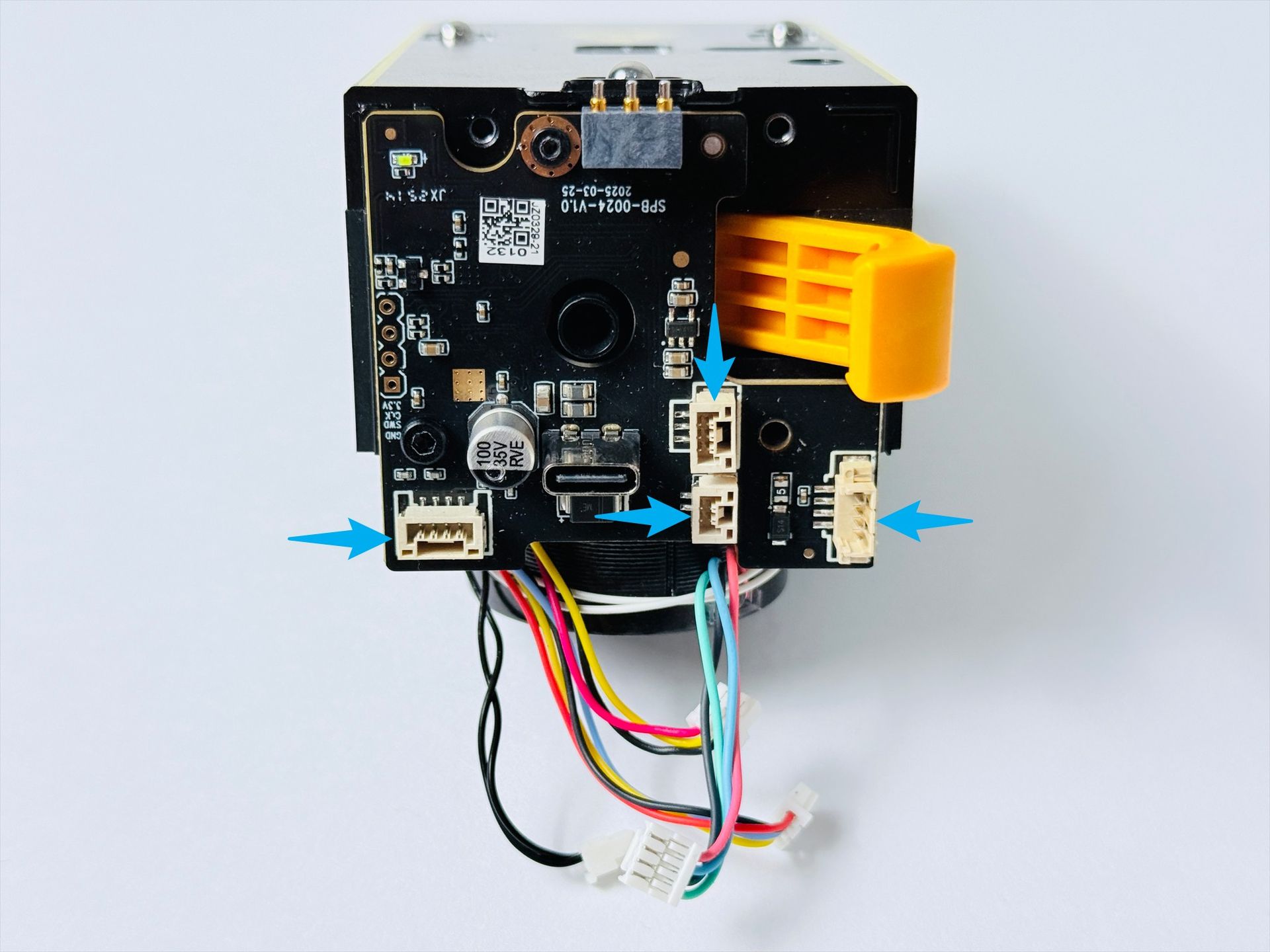

(2) Desconectá los 4 cables de la parte de arriba de la PCB del toolhead.
(3) Presioná el clip de bloqueo con una llave H2.0 para desconectar los 2 cables de la parte de abajo de la PCB.
(4) Usá las llaves H1.5 y H2.0 para sacar los tornillos de arriba y de abajo.
(5) Retirá la PCB del toolhead.
(6) Sacá todos los cables de los clips del extruder.
(7) Con la llave H1.5 sacá los tornillos de arriba a la izquierda y abajo a la derecha. Con la H2.0 sacá los de arriba a la derecha y abajo a la izquierda.
(8) Retirá el extruder.
Paso 2 - Cambiar el sensor
(1) Usá la llave H2.0 para sacar los 4 tornillos y retirá el soporte del rulemán del extruder. ¡Ojo que no se te pierda el rulemán!

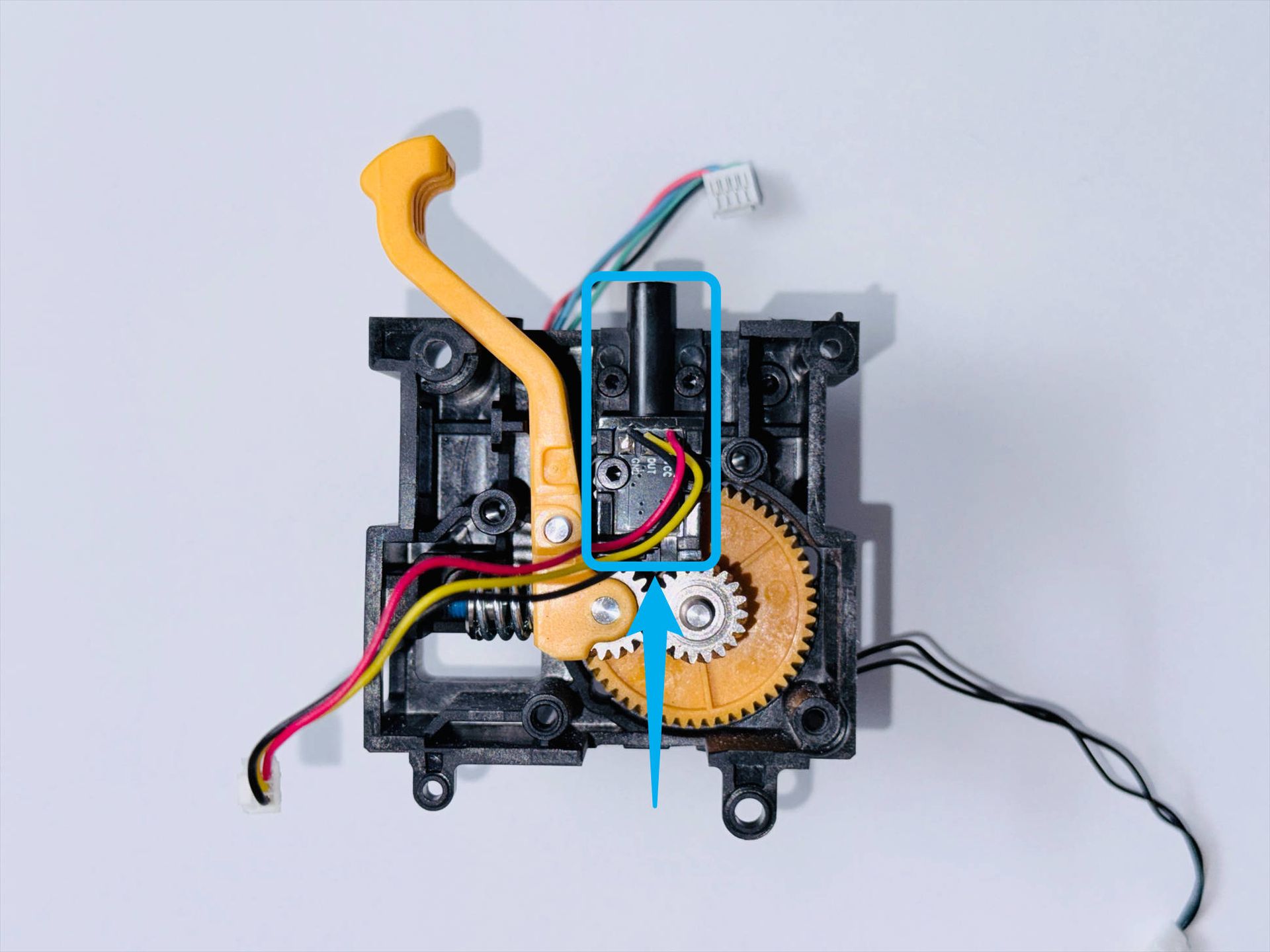

(2) Con la llave H1.5 sacá los 2 tornillos, reemplazá el sensor de agotamiento de filamento y volvé a ajustar los tornillos.
Parte 3 - Volver a armar el toolhead
Paso 1 - Montar el toolhead
(1) Instalá el soporte del rulemán del extruder y ajustá los 4 tornillos con la llave H2.0.
(2) Instalá el extruder. Usá la H1.5 para los tornillos de arriba a la izquierda y abajo a la derecha; y la H2.0 para los de arriba a la derecha y abajo a la izquierda.
(3) Sacá el cable del sensor de agotamiento de filamento y fijate que quede bien ruteado.
(4) Poné la PCB del toolhead y ajustá los tornillos de arriba y abajo con las llaves H1.5 y H2.0.
(5) Conectá el cable del sensor y el del motor del extruder en orden.
(6) Conectá el cable del fan del hotend y rutealo siguiendo la guía.
(7) Conectá el cable del sensor de calibración y rutealo siguiendo la guía.
(8) Conectá el cable del calentador cerámico y rutealo siguiendo la guía.
(9) Conectá el cable del termistor y rutealo siguiendo la guía. Meté cualquier sobrante del cable en el hueco del extruder.
(10) Poné la tapa trasera del toolhead.
Paso 2 - Estacionar el toolhead
(1) Usá la llave H2.0 para ajustar la posición del pestillo hasta que las dos marcas rojas se vean bien.
(2) Apoyá el toolhead de nuevo en el soporte de estacionamiento.
(3) Conectá el cable del toolhead e instalá la tapa superior.
(4) Ajustá los 3 tornillos con la llave H2.0. Ojo: un tornillo es distinto y tenés que ponerlo en la posición marcada.
(5) Insertá el tubo de filamento.
