¡Tenés disponible un tutorial en video! Si te resulta más útil, podés verlo acá: Guía en video del U1: Desmontaje del cabezal de impresión. Esta guía te brinda las instrucciones para el desmontaje y el montaje del cabezal de impresión U1. Asegurate de seguir los pasos en el orden indicado antes de realizar cualquier operación.
Descripción general
Descripción estructural: El cabezal de impresión se puede dividir básicamente en 5 partes funcionales: cubierta, montaje macho, unidad del extruder, hotend y placa de control.
El desmontaje y montaje deben realizarse en el orden especificado. Leé la totalidad de los pasos a continuación antes de intentar cualquier acción.
Dificultad y tiempo estimado
Dificultad: ★★★☆☆ (moderada)
Tiempo estimado: 40 minutos
Herramientas y piezas necesarias
- Llave Allen H2.0
- Llave Allen H1.5
Desmontaje del cabezal de impresión
Paso 1. Retirar la cubierta del cabezal de impresión

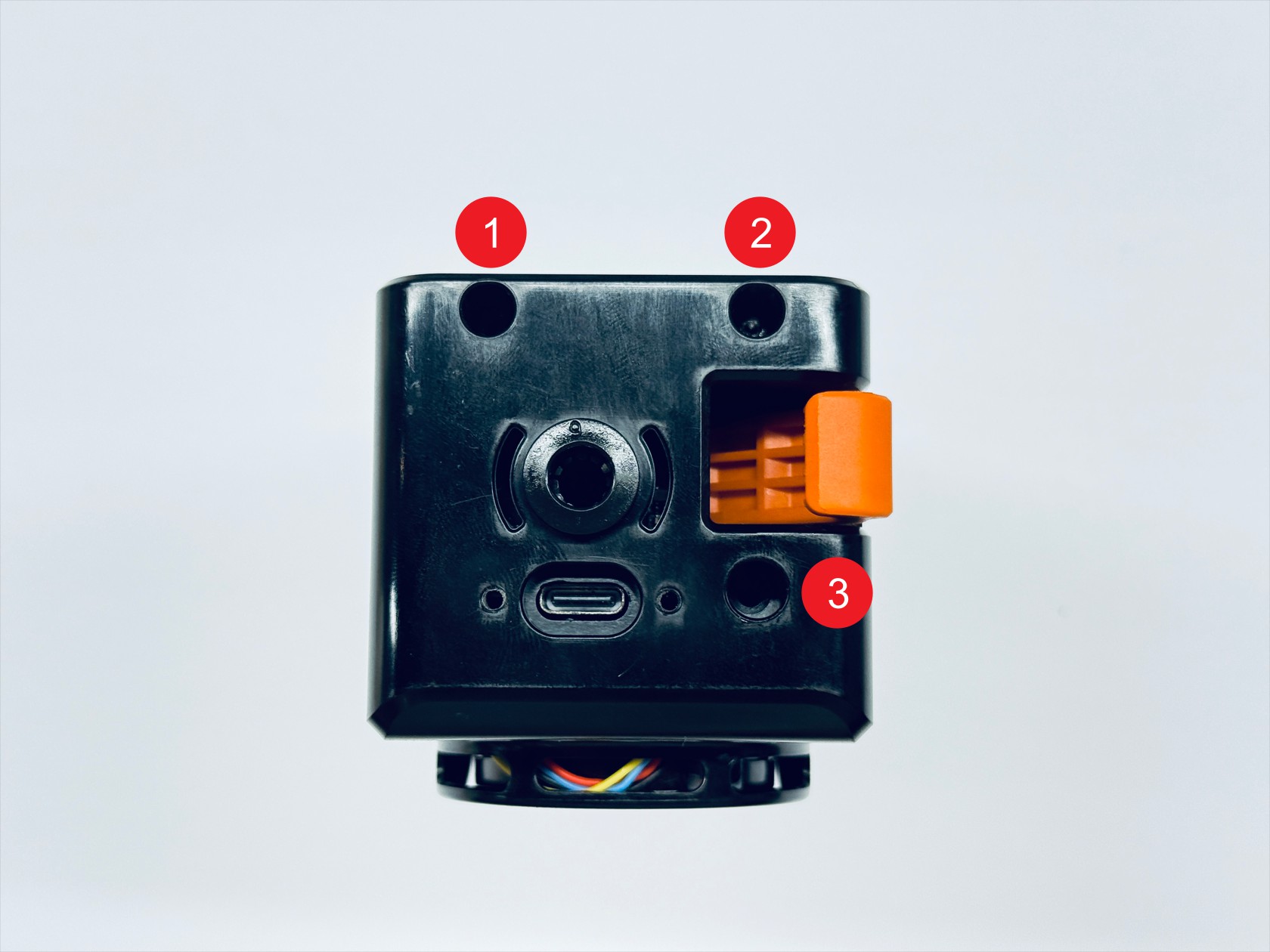

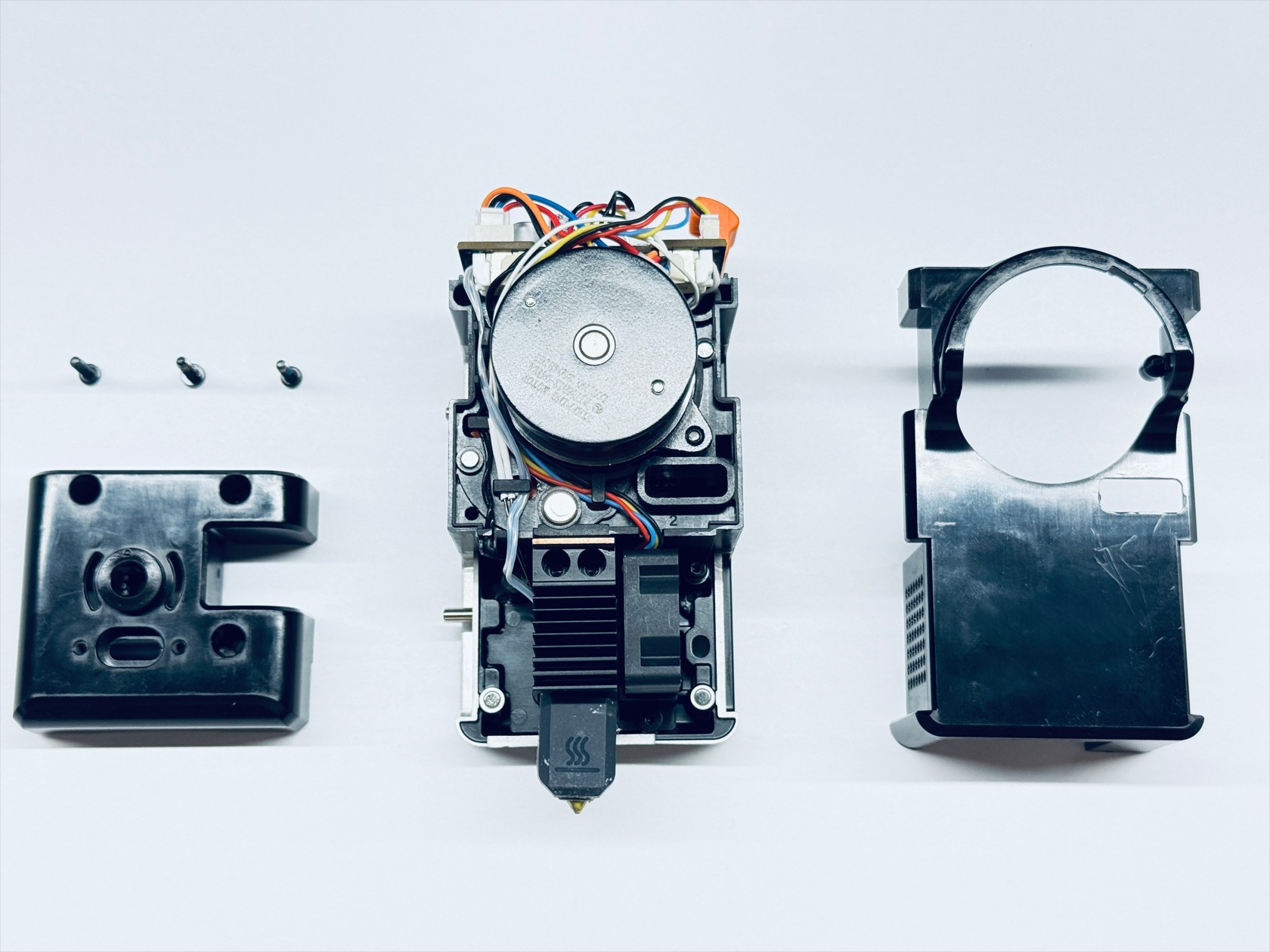

Usá una llave Allen H2.0 para desenroscar los tres tornillos y retirar la cubierta superior y la cubierta trasera.
Paso 2. Retirar la placa de control del cabezal de impresión

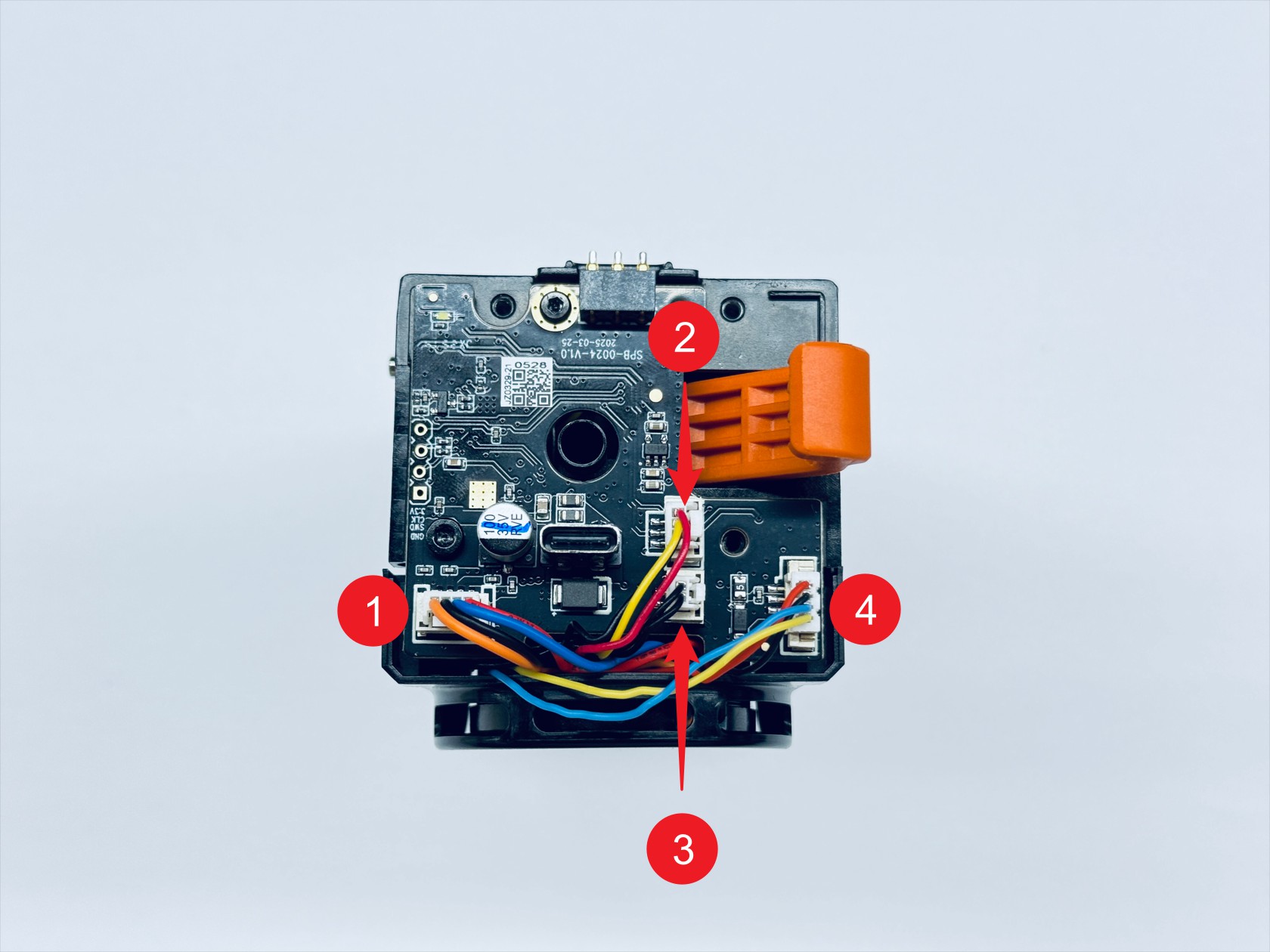

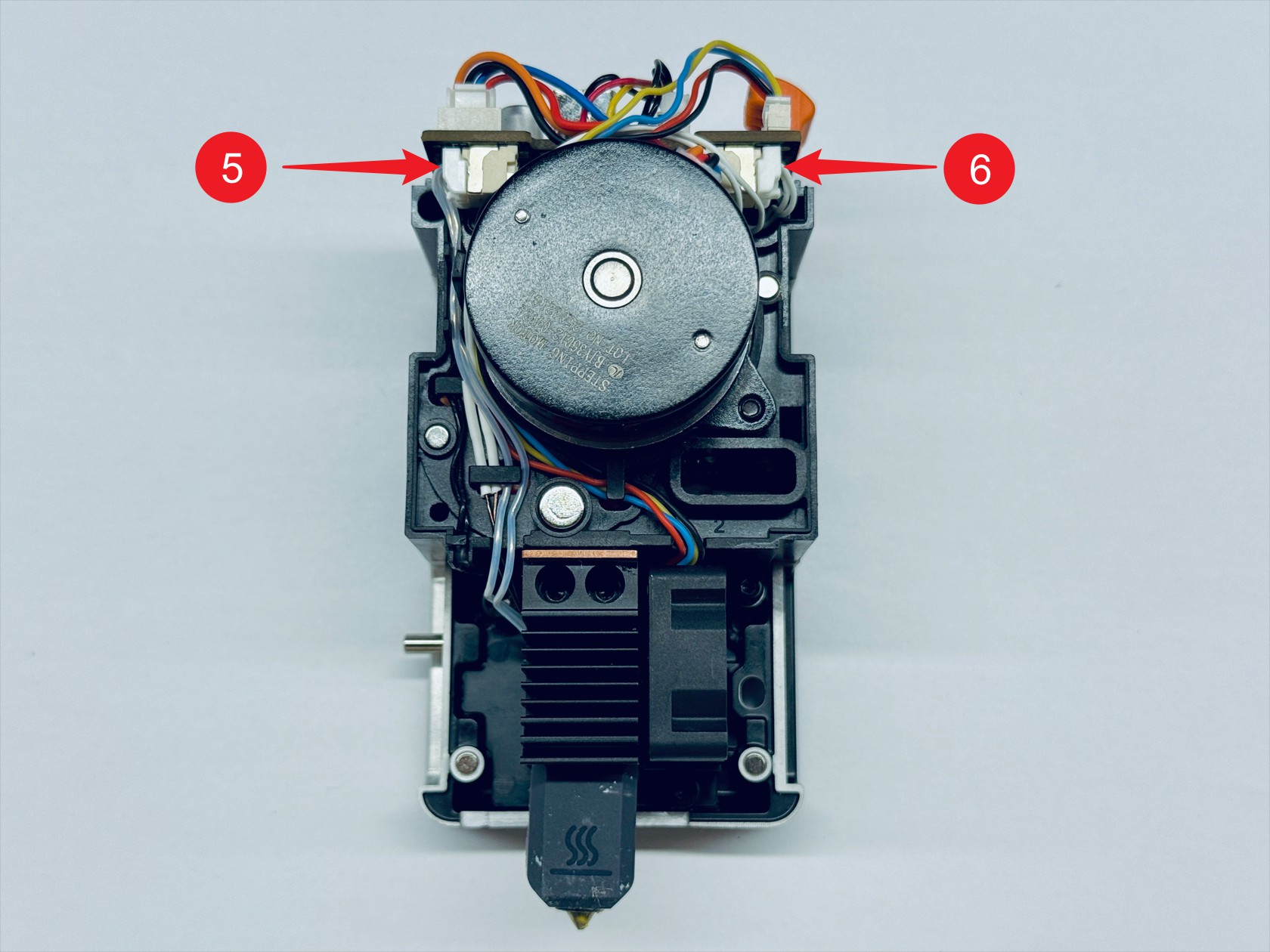

Desconectá los 6 cables de la placa de control del cabezal de impresión:
- 1. Cable del motor del extruder
- 2. Cable del sensor de fin de filamento
- 3. Cable del sensor de calibración
- 4. Cable del ventilador de refrigeración del hotend
- 5. Cable del calentador cerámico
- 6. Cable del termistor

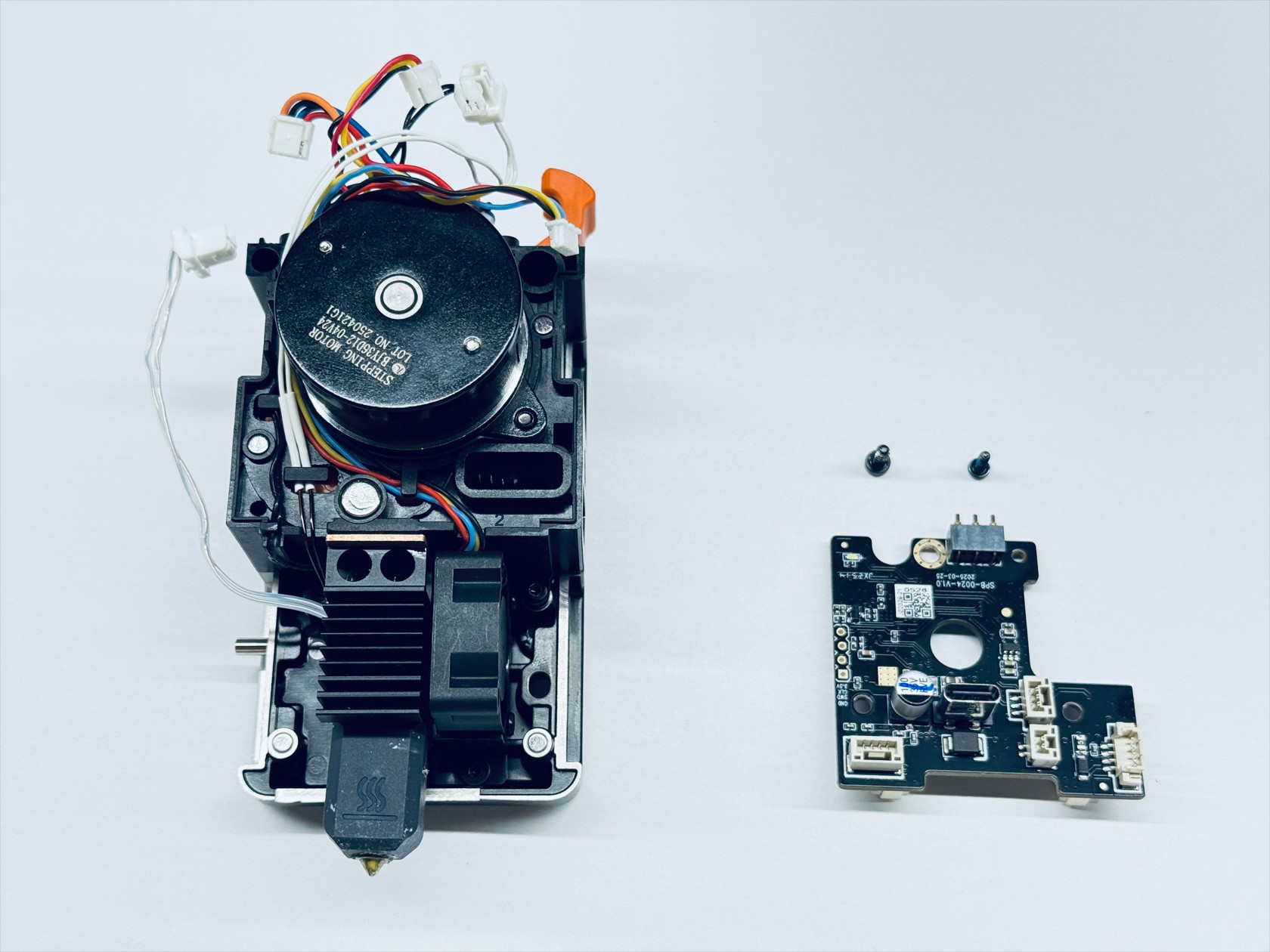

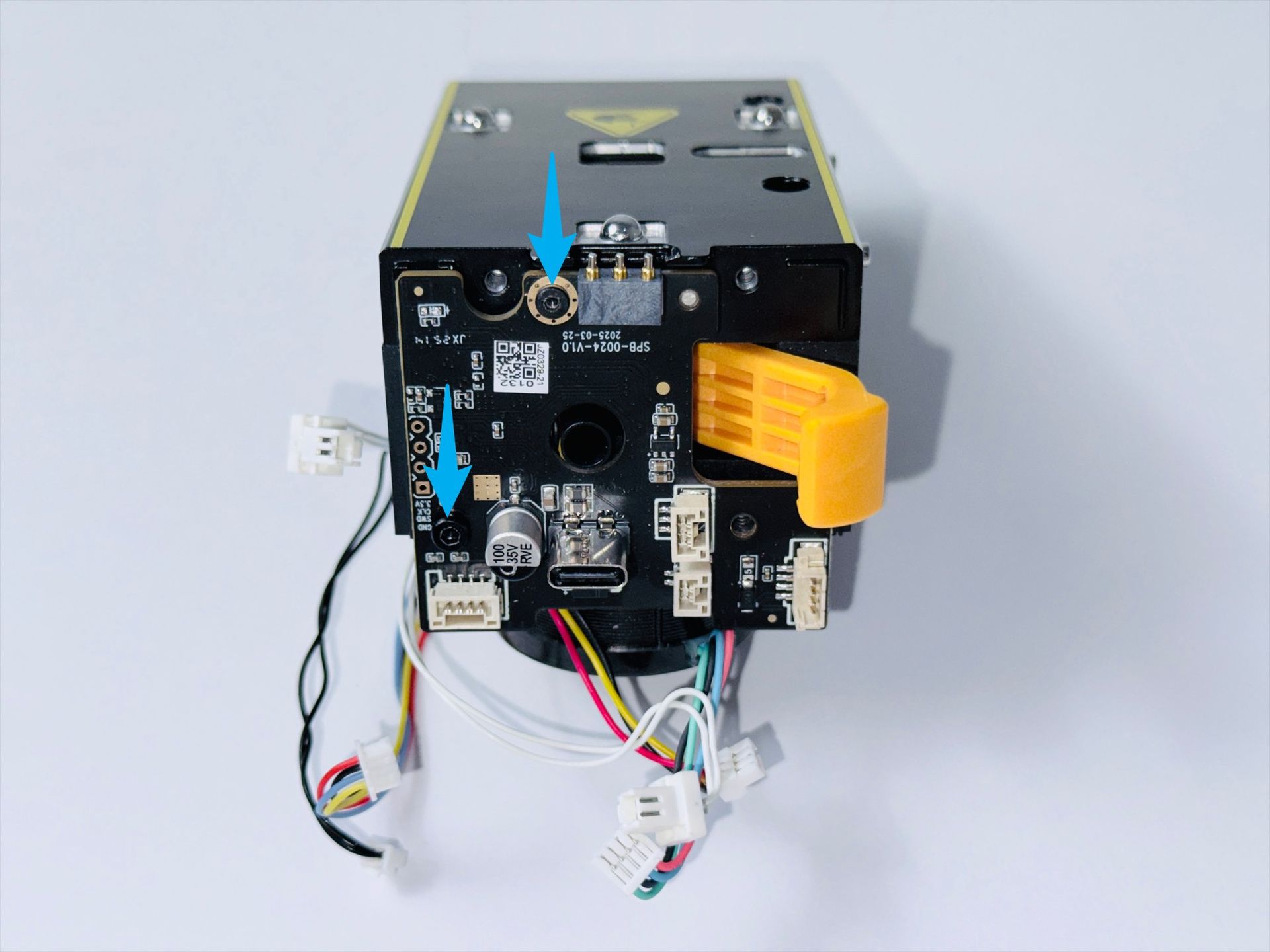

Usá las llaves Allen H1.5 y H2.0 respectivamente para desenroscar los tornillos 1 y 2, luego retirá la placa de control.
Paso 3. Desmontar el hotend

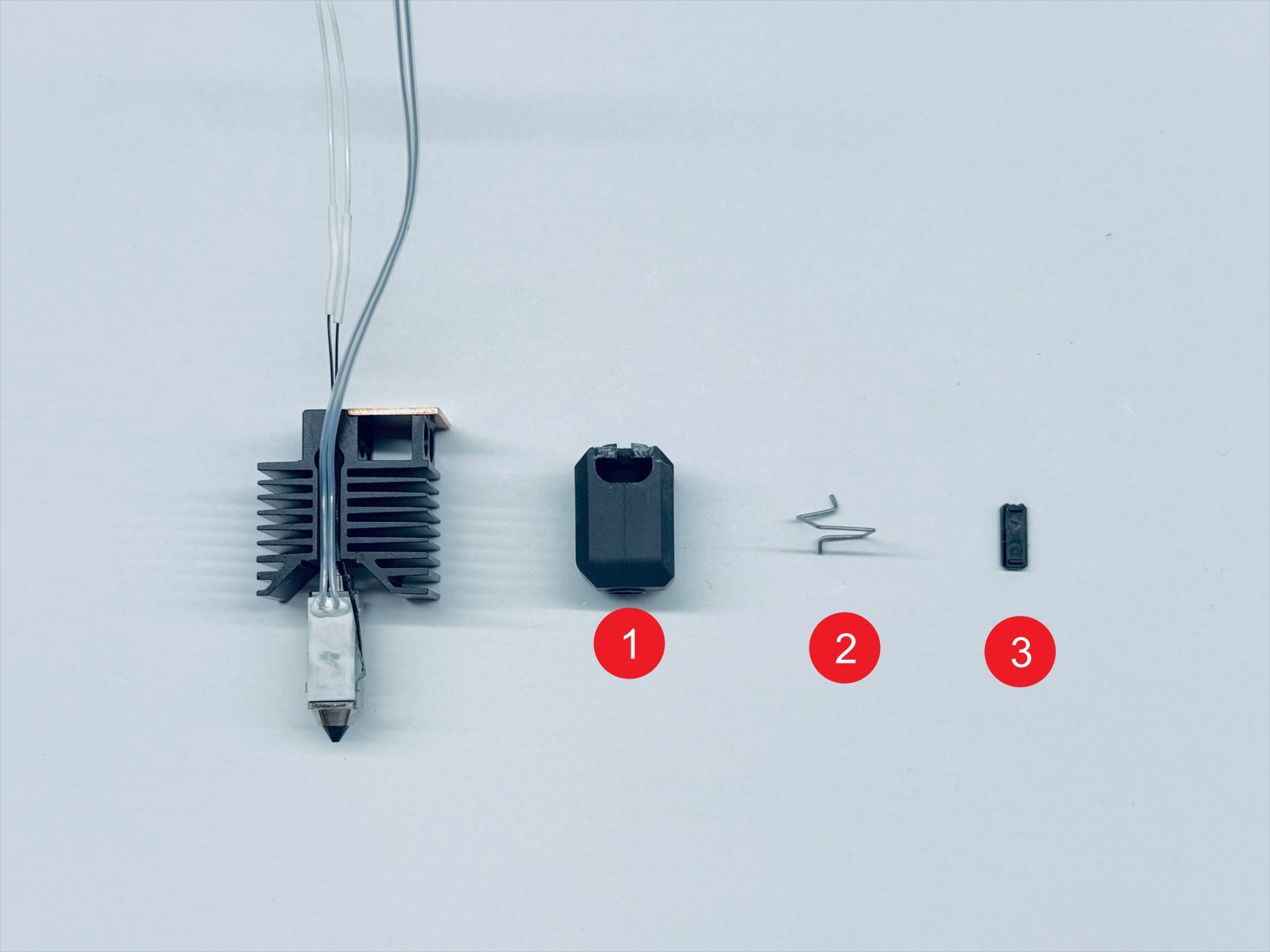

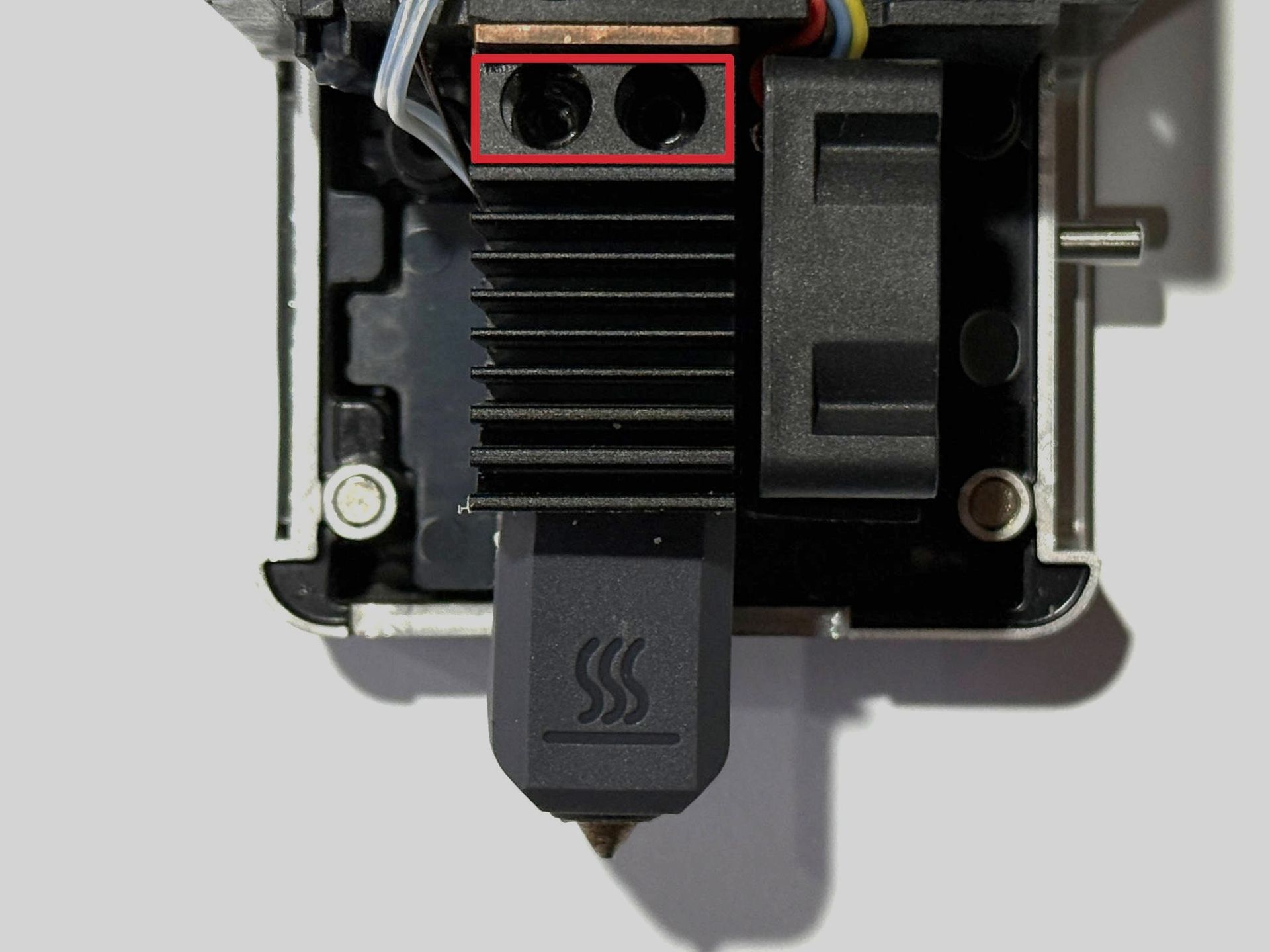

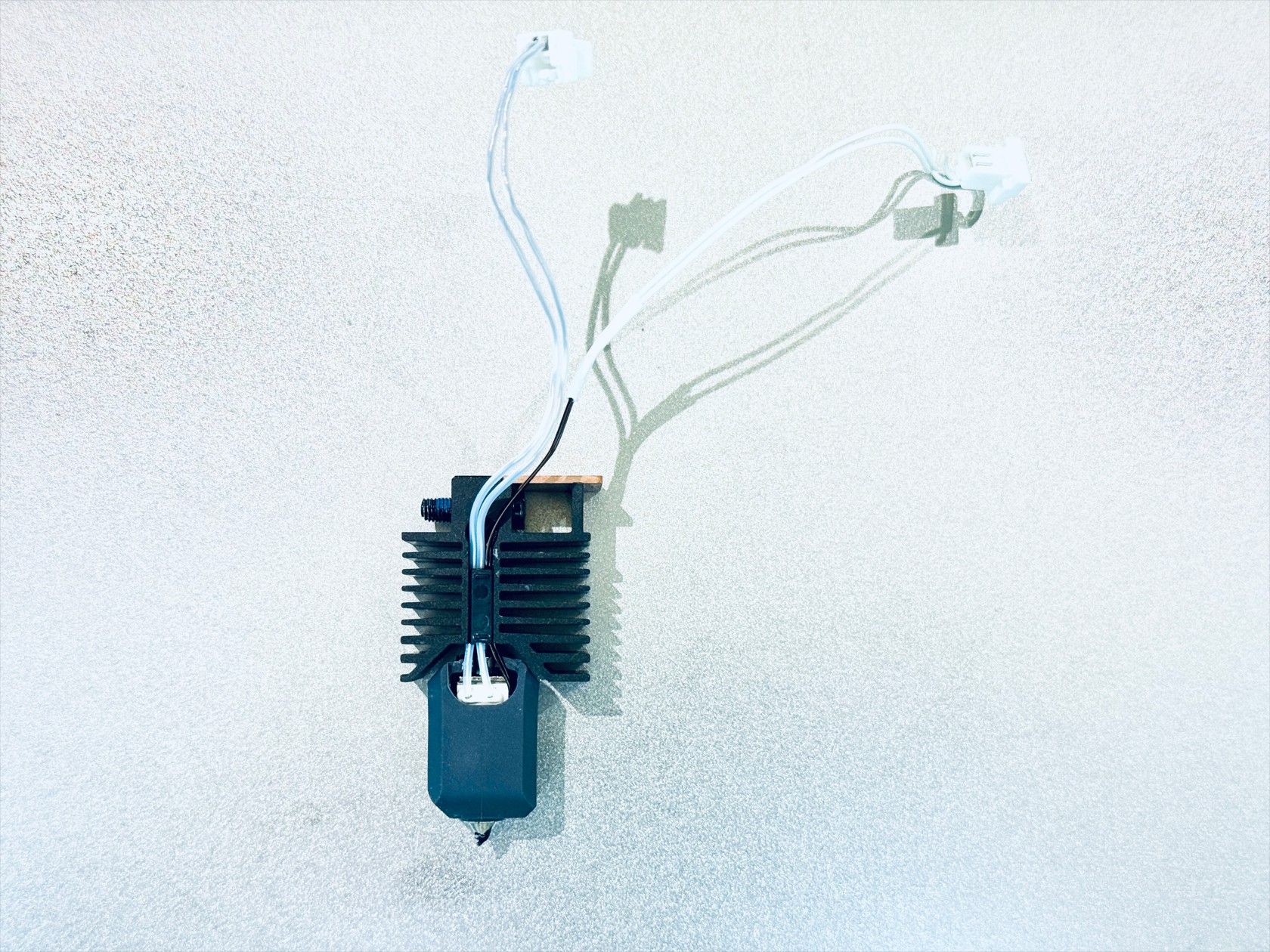

Usá una llave Allen H2.0 para desenroscar los 2 tornillos de fijación y retirar el hotend. Retirá en orden la funda de silicona del hotend, el clip de resorte del calentador cerámico y el sujetacables. Luego, retirá el calentador cerámico y el termistor.
Paso 4. Desmontar el conjunto de refrigeración del hotend

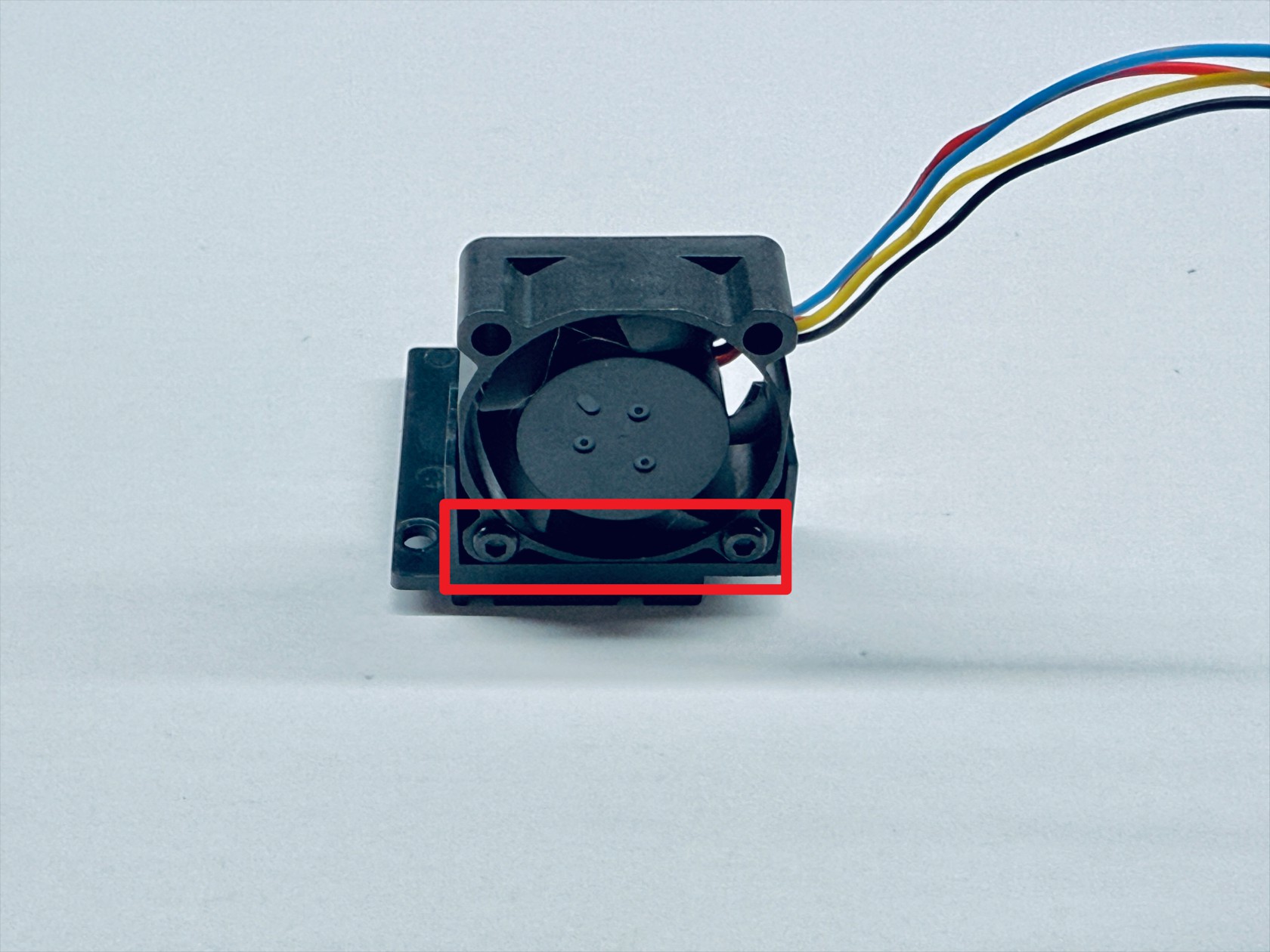

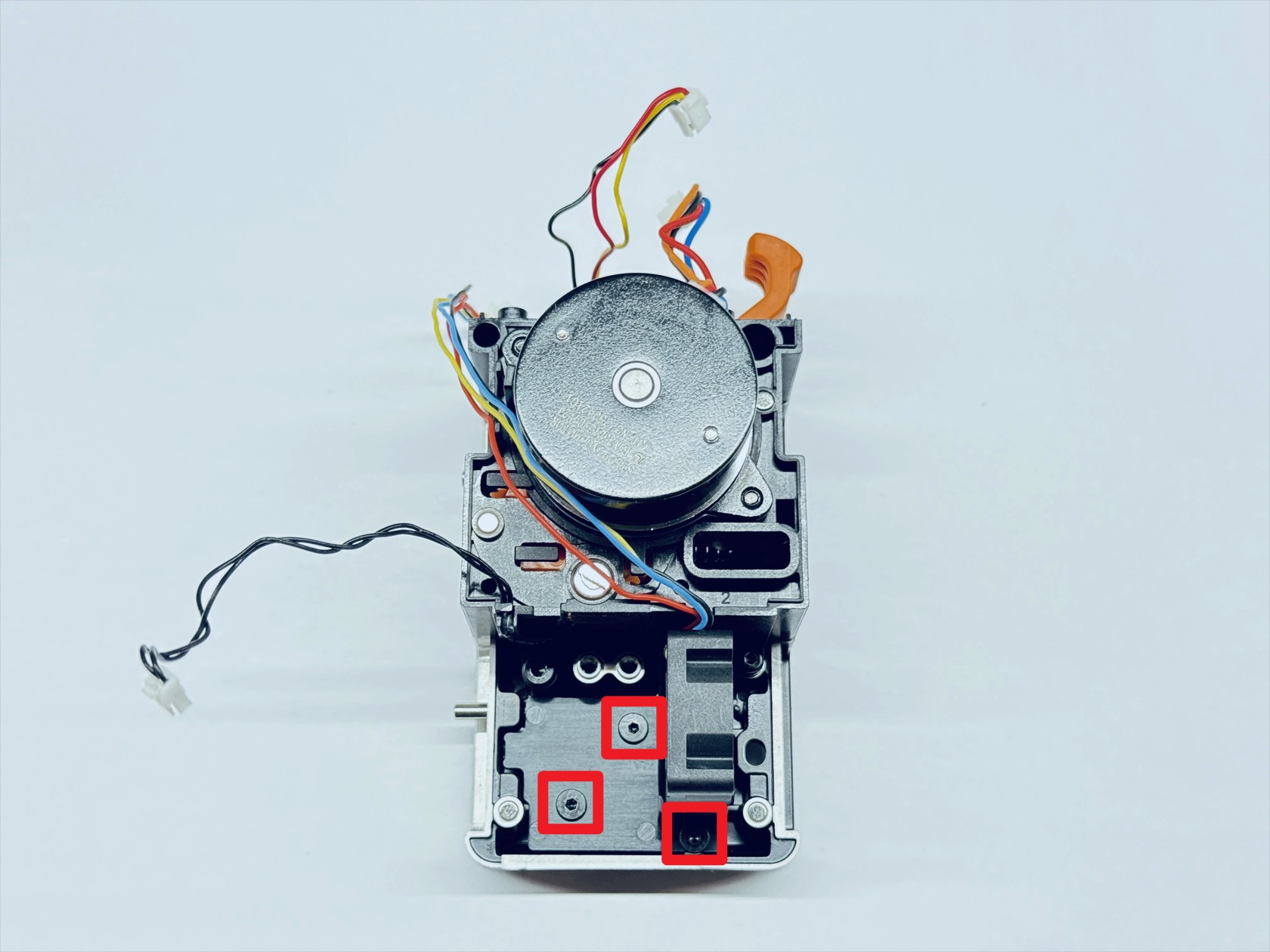

Usá una llave Allen H1.5 para desenroscar los 3 tornillos de fijación y retirar el conjunto de refrigeración del hotend. Usá la misma llave para desenroscar los 2 tornillos de fijación y retirar el ventilador de refrigeración del hotend.
Paso 5. Desmontar la unidad del extruder
Usá llaves Allen H1.5 y H2.0 para desenroscar los 4 tornillos de fijación y retirar la unidad del extruder. Usá una llave Allen H2.0 para desenroscar los 4 tornillos y retirar el soporte del rodamiento del extruder. Desenroscá el tornillo de fijación del resorte y retiralo junto con el bloque de resorte. Finalmente, usá una llave Allen H1.5 para retirar el sensor de fin de filamento, el conjunto del extruder conducido y el conjunto del extruder conductor.
Montaje del cabezal de impresión
Paso 1. Montar la unidad del extruder
Instalá el protector térmico del motor y el motor del extruder en la orientación indicada (asegurate de que la posición del cable del motor coincida con la ilustración) y apretá los 2 tornillos con una llave Allen H2.0. Instalá el conjunto del extruder conductor y el conducido, asegurando que los 3 engranajes encajen correctamente. Girá el engranaje activo para confirmar que los otros dos giren suavemente. Instalá el sensor de fin de filamento, el resorte de compresión, el bloque de resorte y el soporte del rodamiento del extruder, asegurando todo con sus respectivos tornillos. Montá la unidad completa sobre el montaje macho del cabezal.
Paso 2. Montar el conjunto de refrigeración del hotend
Instalá el ventilador de refrigeración del hotend en su base (atención a la dirección del cable) y apretá los 2 tornillos con una llave Allen H1.5. Montá el conjunto de refrigeración sobre el montaje macho del cabezal y apretá los 3 tornillos de fijación.
Paso 3. Montar el hotend

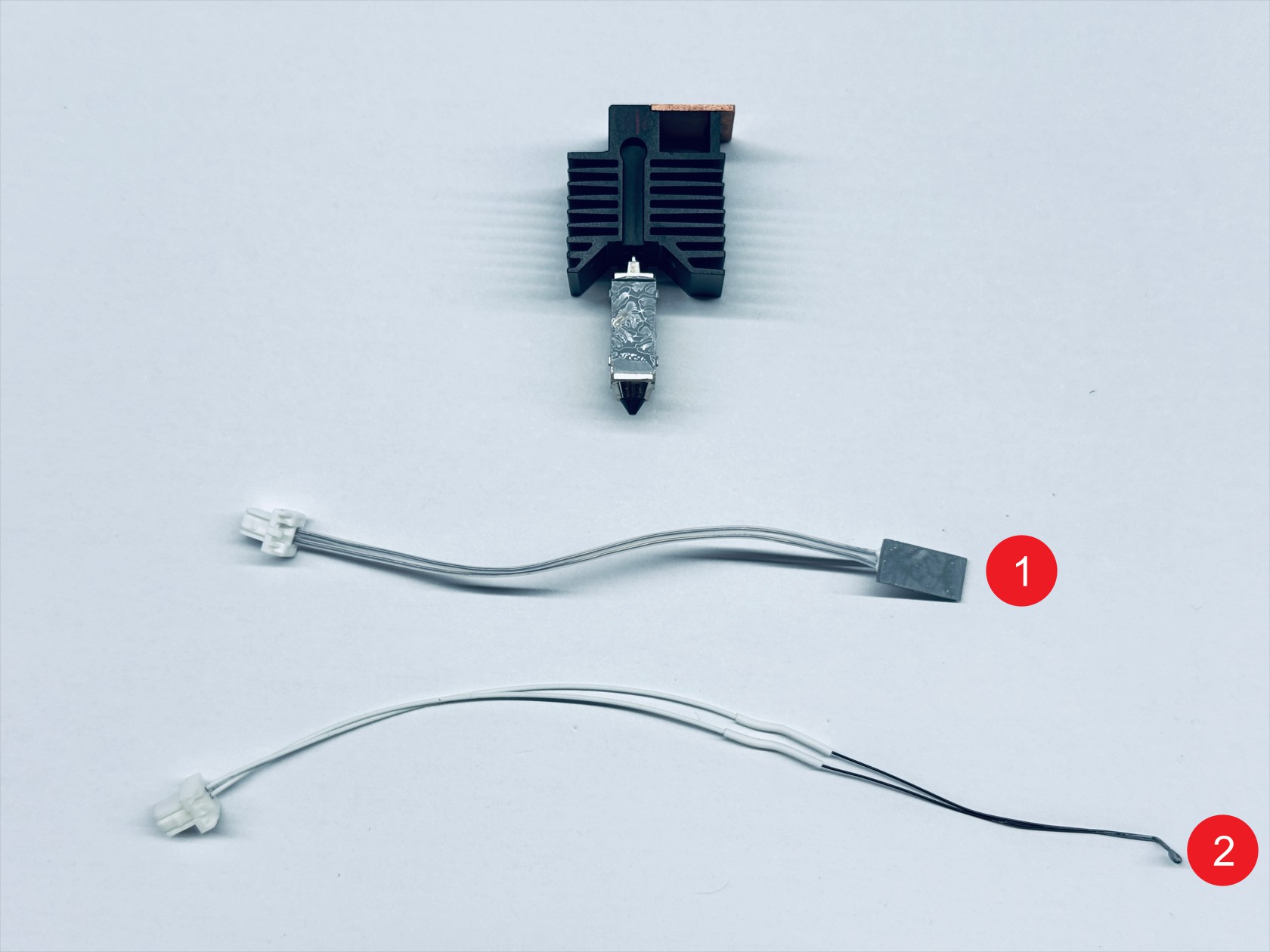

Instalá el calentador cerámico y el termistor (la punta de la sonda debe estar doblada a 90°). Colocá el clip de resorte de retención del calentador, el sujetacables y la funda de silicona del hotend (asegurando que el lado con muescas coincida con la dirección del sujetacables). Montá el hotend nuevamente y apretá los 2 tornillos de fijación con una llave Allen H2.0.
Paso 4. Instalar la placa de control del cabezal de impresión
Conectá los cables siguiendo la guía de cableado.
Paso 5. Gestión de cables
Acomodá los cables cuidadosamente.
Paso 6. Instalar la cubierta
Colocá las cubiertas y ajustá los tornillos.
Si necesitás ayuda adicional, contactá al soporte técnico de Snapmaker.
