En esta guía te explicamos paso a paso cómo cambiar el ventilador de enfriamiento del hotend de tu Snapmaker U1. Es un proceso sencillo que te va a llevar unos 15 minutos y es fundamental para evitar atascos y asegurar que el toolhead funcione siempre impecable.
Ubicación y terminología
El ventilador de enfriamiento del hotend está adentro del toolhead. Solo lo podés cambiar después de sacar la carcasa del toolhead y el hotend. Aunque oficialmente lo llamamos así, también se lo conoce como ventilador del hotend o cooler del nozzle.
Dificultad y tiempo estimado
Dificultad: ★★☆☆☆ (Fácil)
Tiempo estimado: 15 minutos
Herramientas y piezas necesarias
Vas a necesitar una llave Allen H1.5, una llave Allen H2.0 y el repuesto del ventilador de enfriamiento del hotend para U1.
Procedimiento
Paso 1. Descargá el filamento

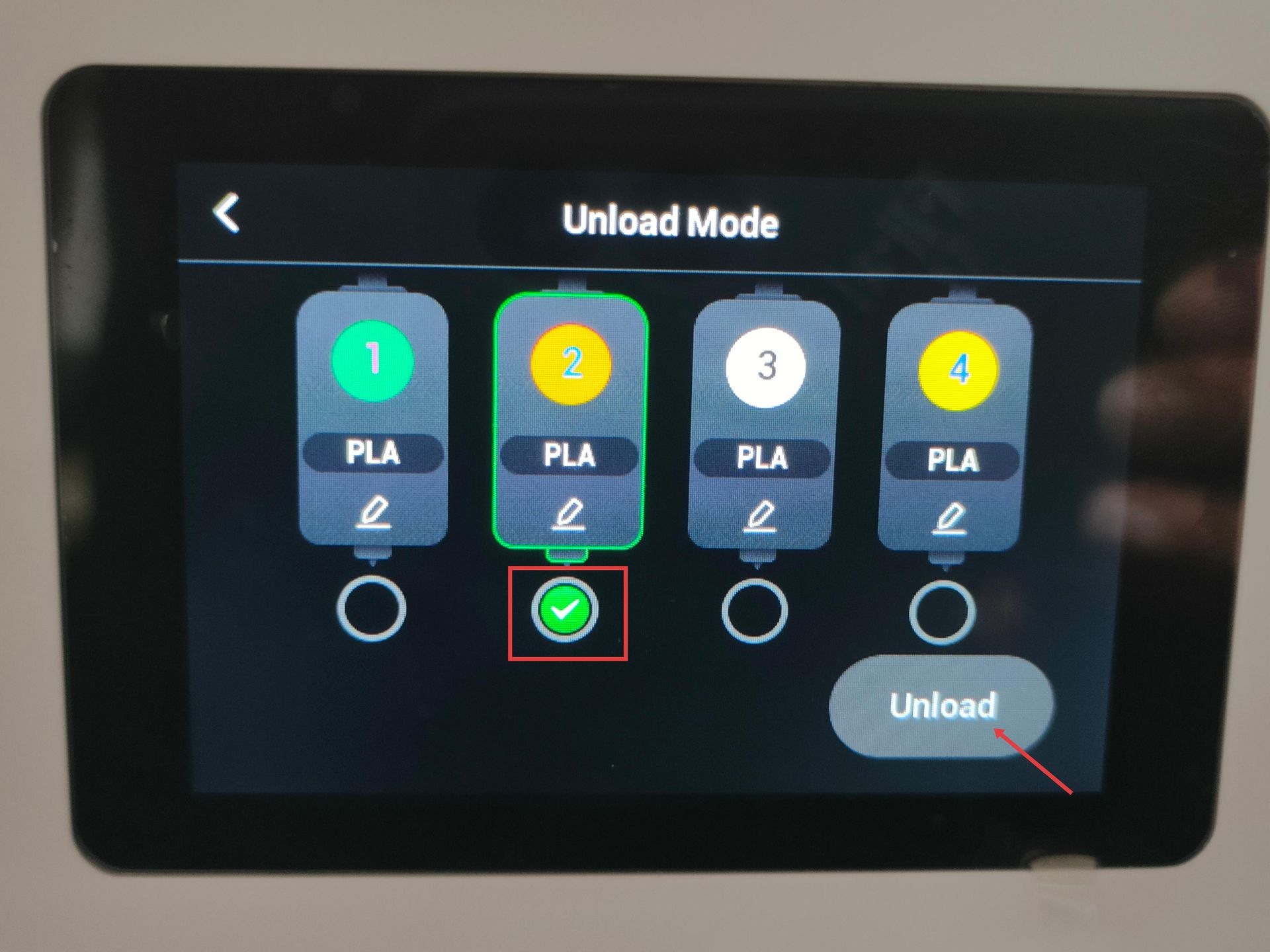

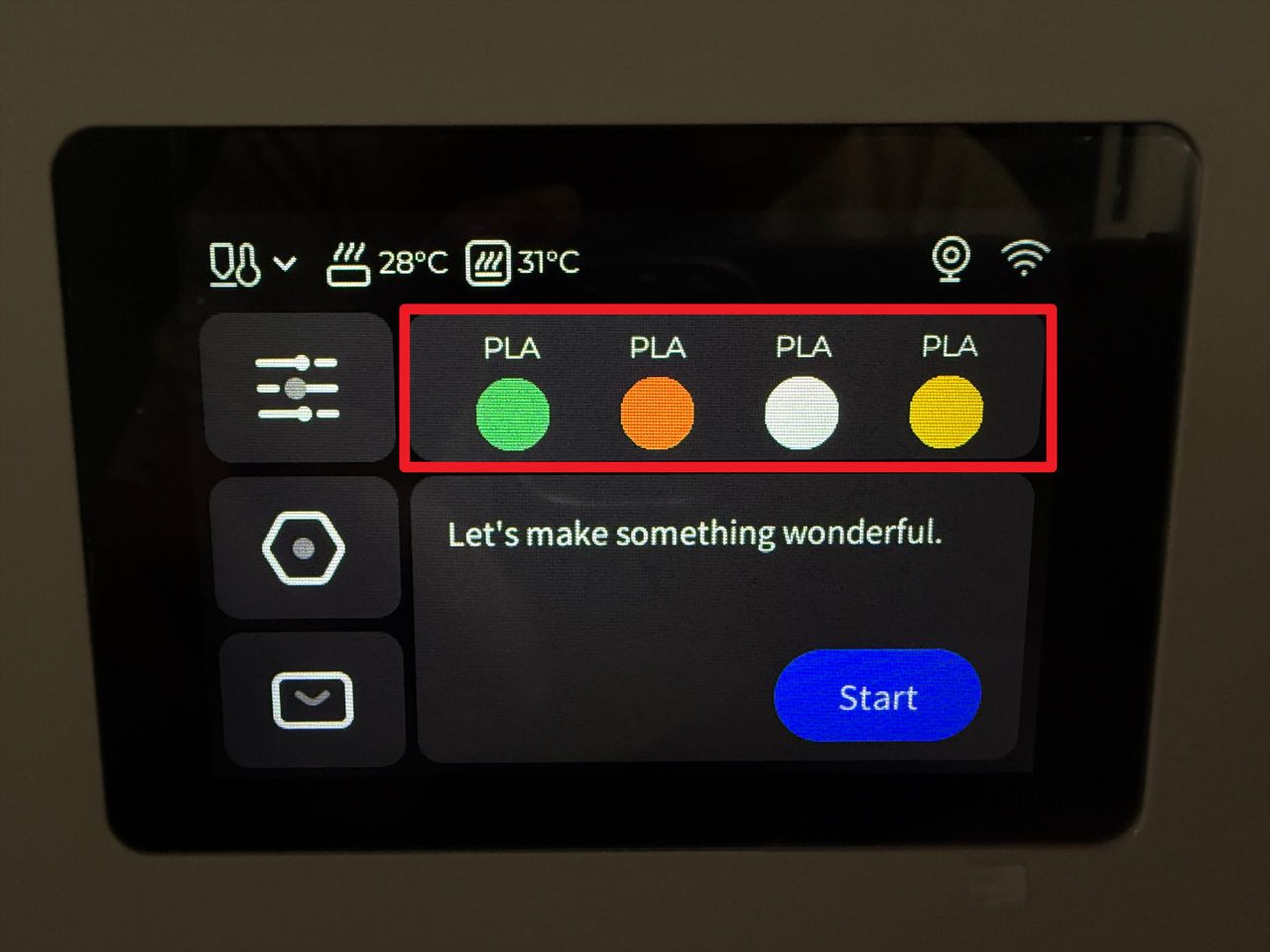

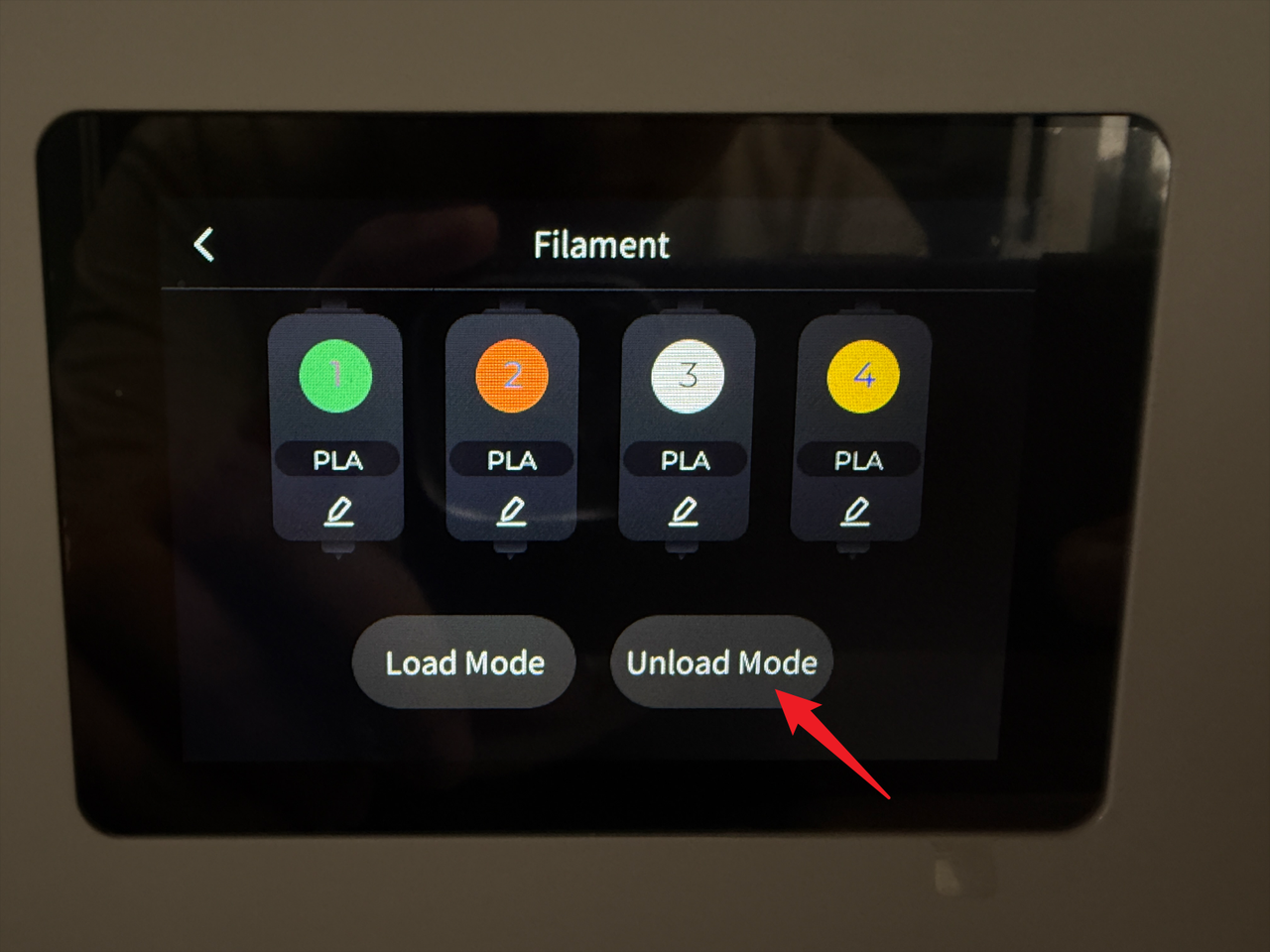

En la pantalla táctil, tocá el área del cabezal y seleccioná "Unload Mode". Elegí el toolhead que corresponda (por ejemplo, el N° 2) y dale a "Unload". Esperá a que el sistema termine de retirar el filamento automáticamente.
Paso 2. Sacá el toolhead

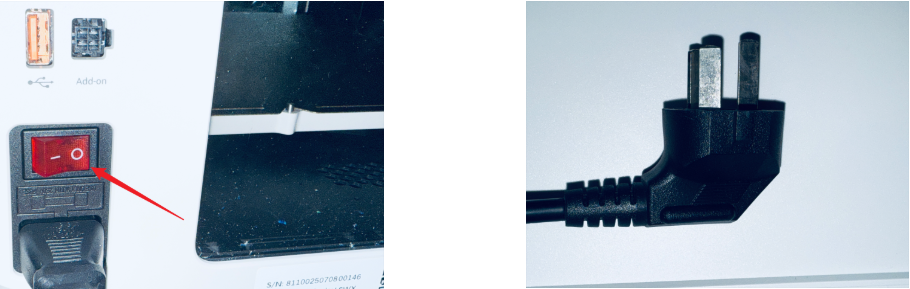

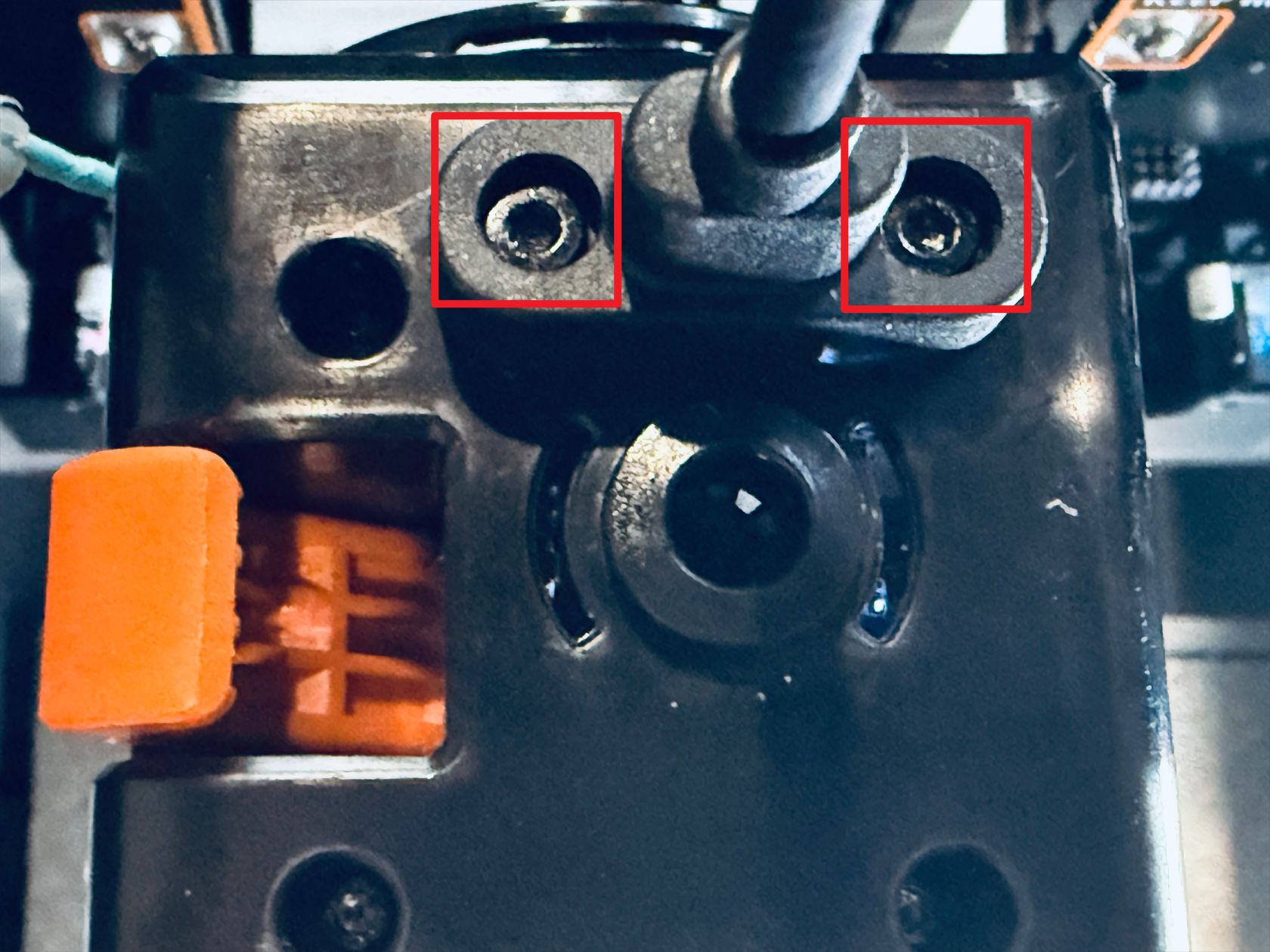

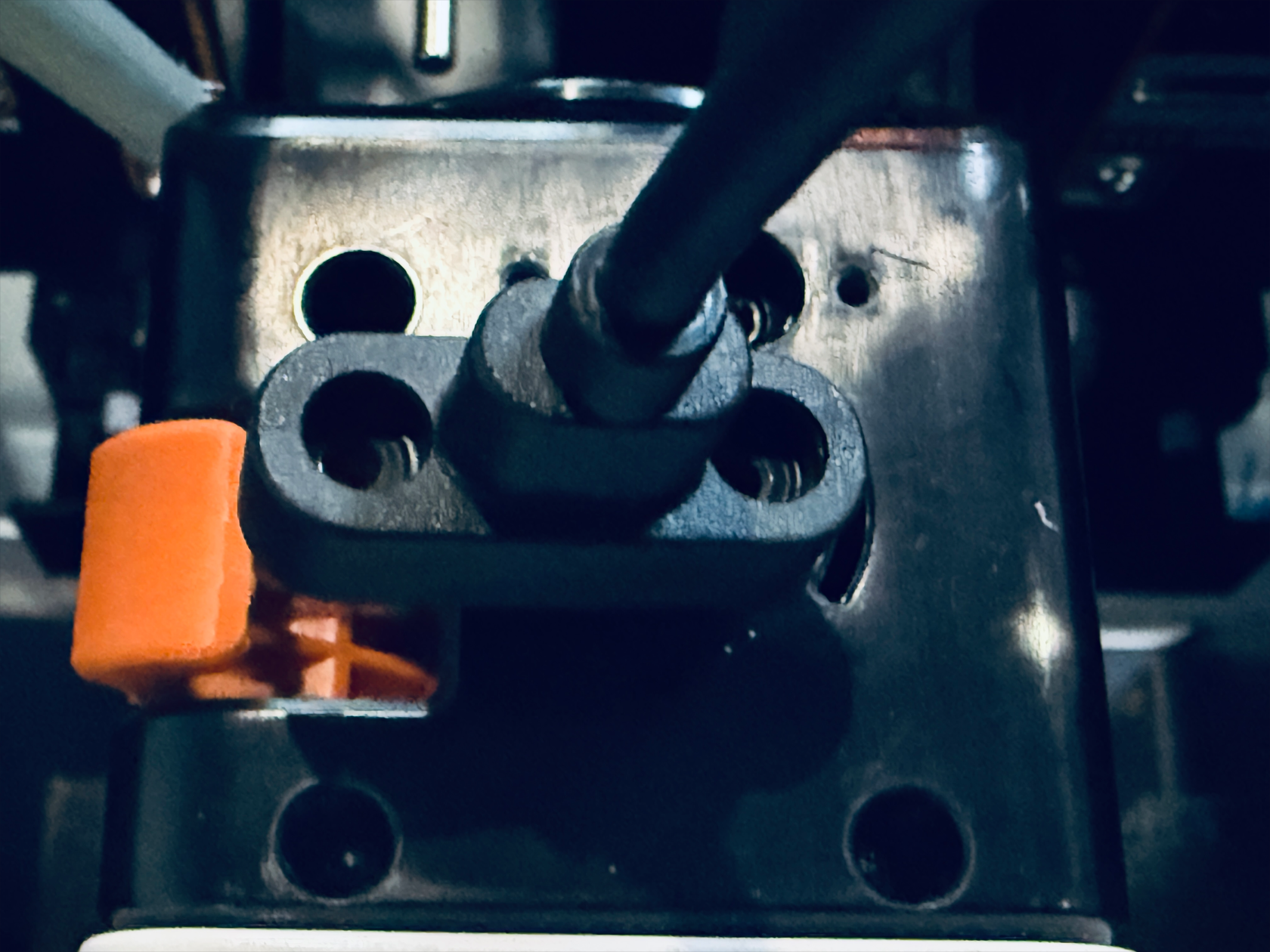

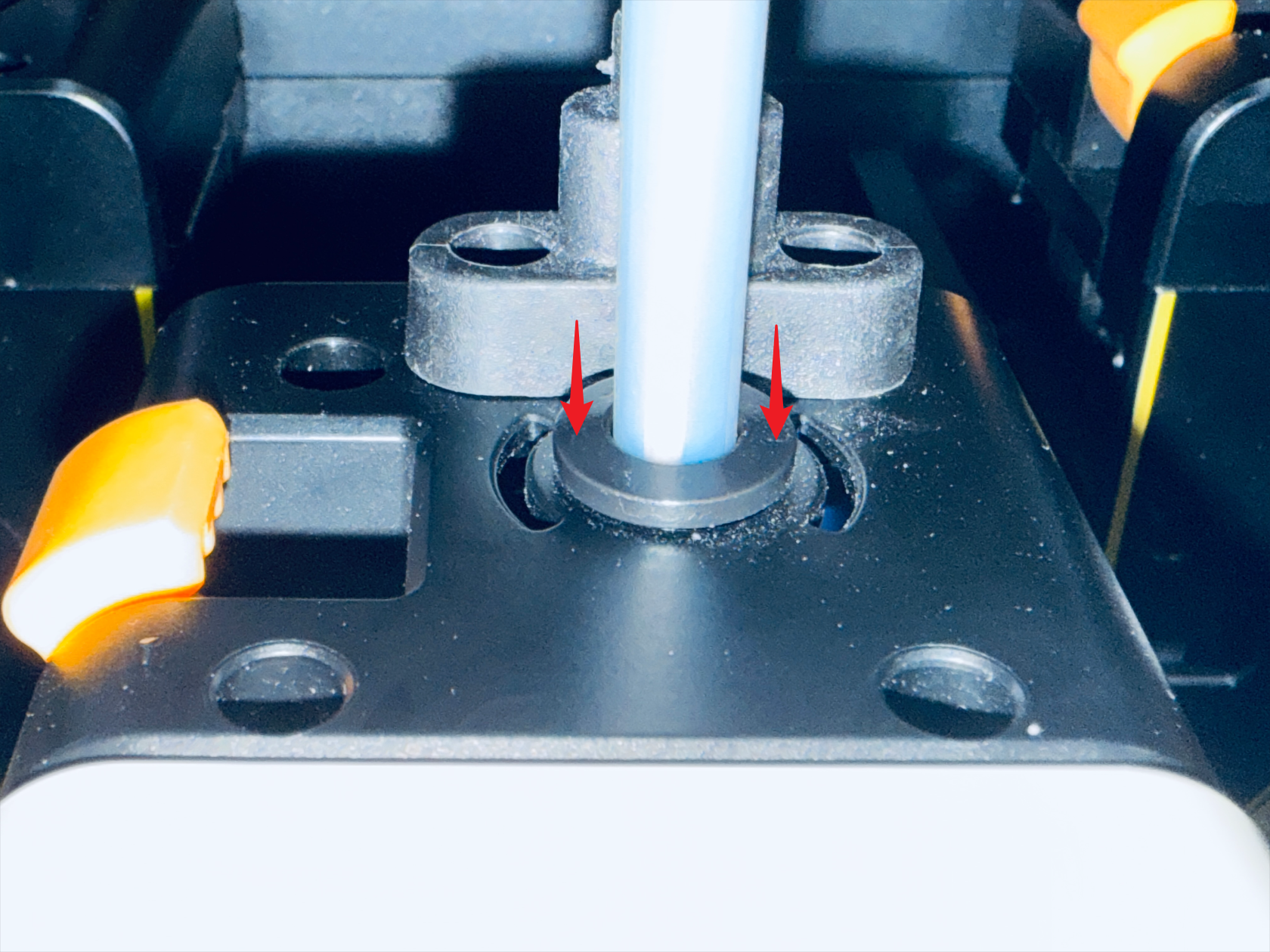

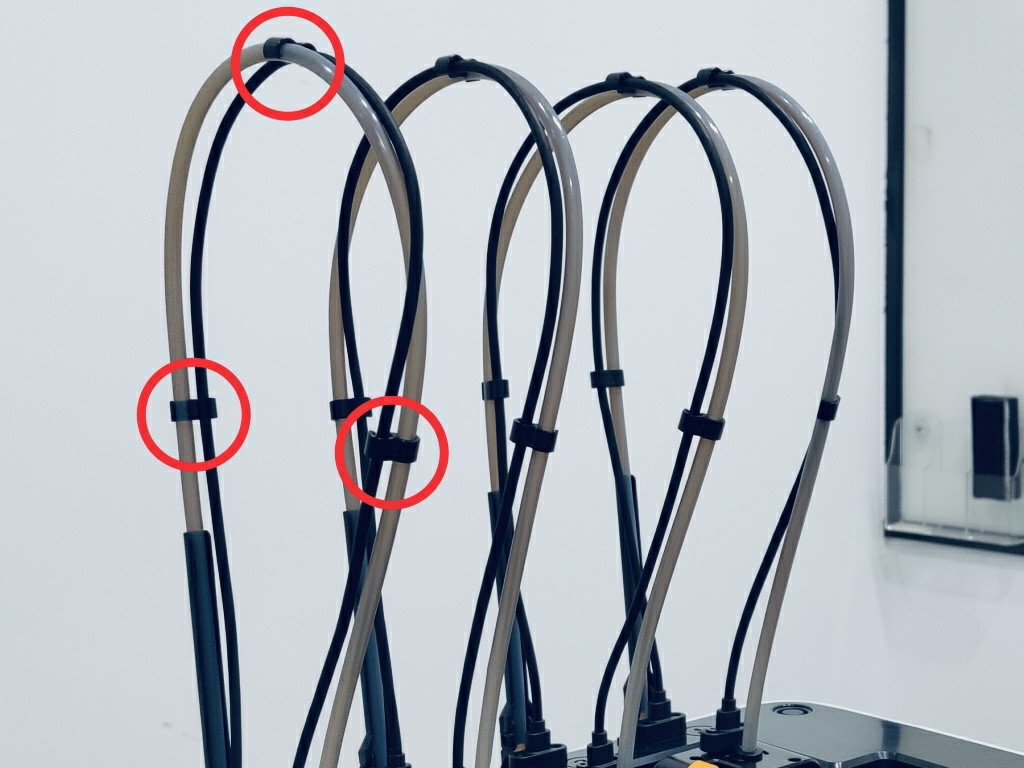

¡Antes de seguir, apagá la máquina y desenchufá el cable de alimentación! Desacoplá el toolhead del soporte: si es el N° 1, deslizalo a la derecha; si es el 2, 3 o 4, a la izquierda. Sacá los clips del cable, presioná el acople rápido y retirá el filamento con el tubo guía. Con la llave H2.0, sacá los dos tornillos de montaje, desenchufá el USB y retirá el toolhead con cuidado.
Paso 3. Sacá el ventilador viejo

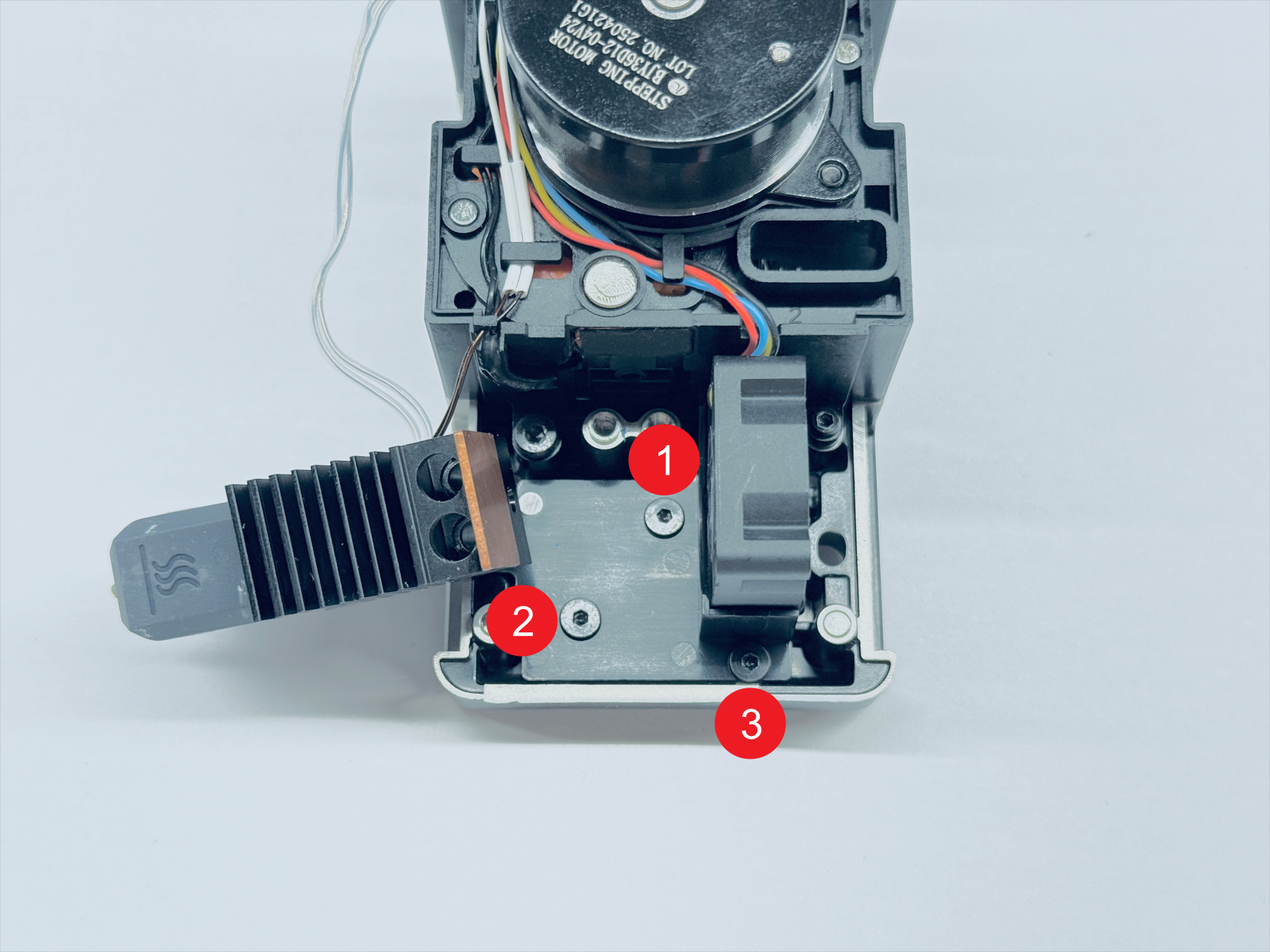

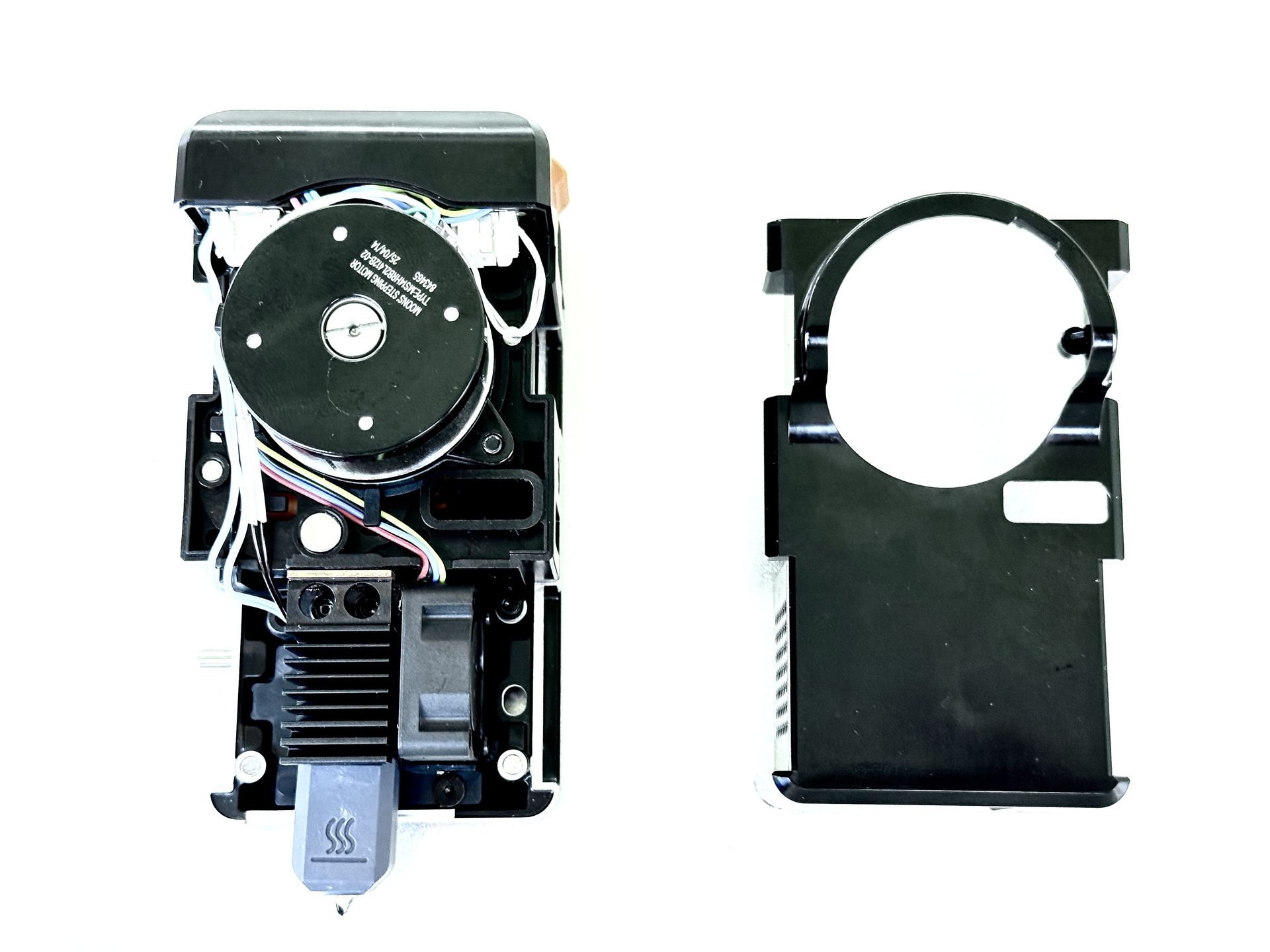

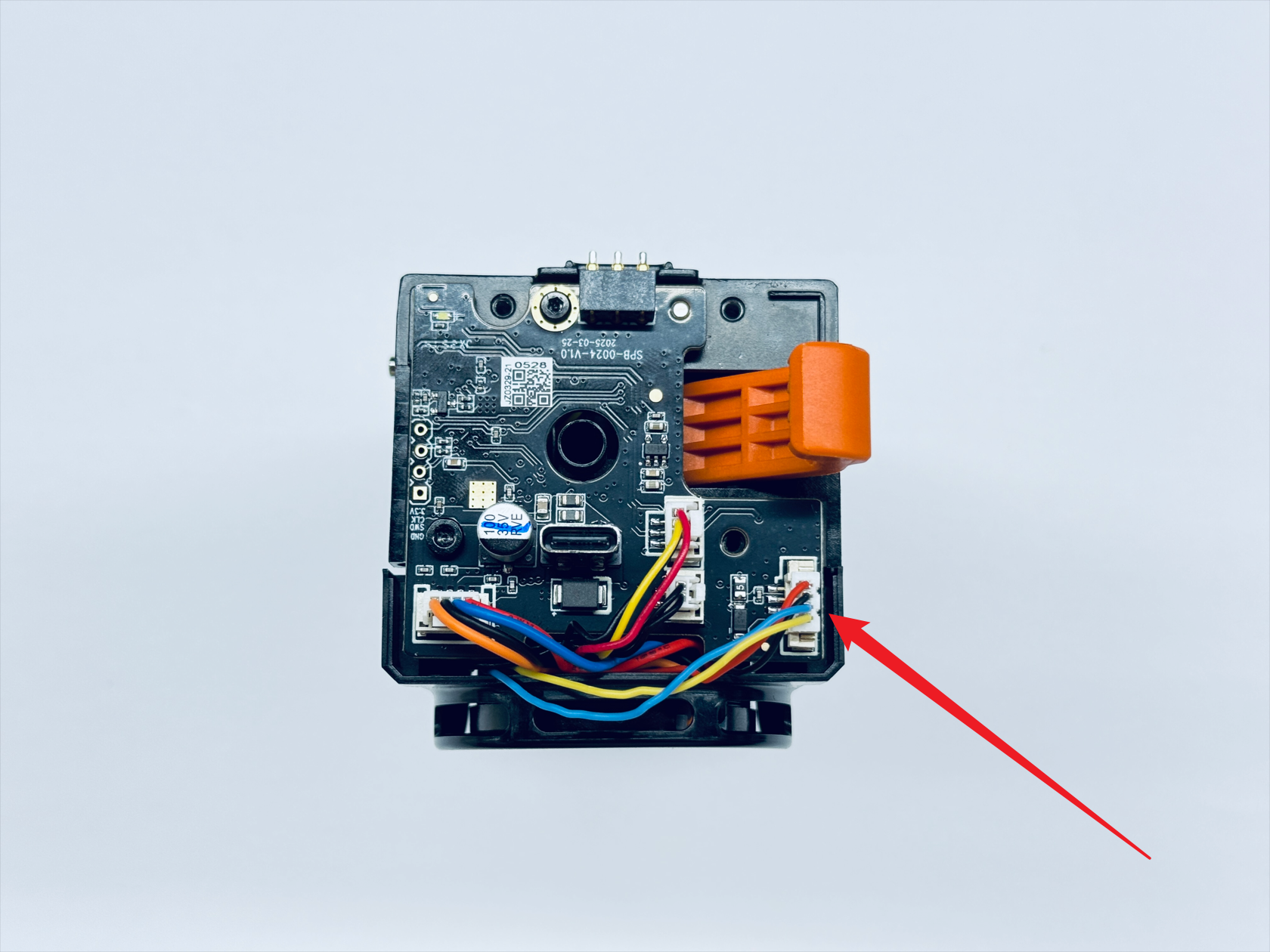

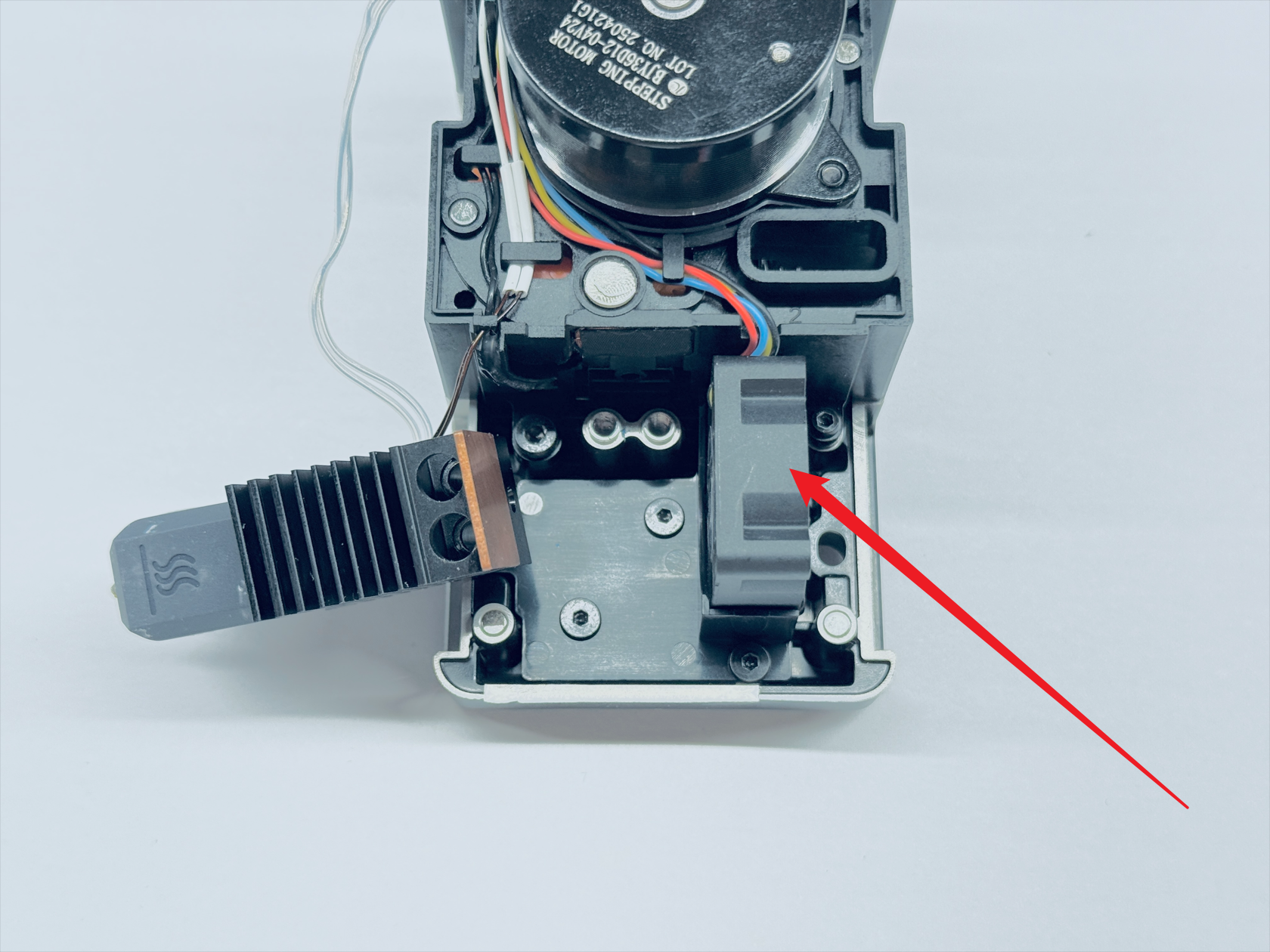

Usá la llave H2.0 para sacar los tres tornillos de la tapa superior y quitala junto con la tapa trasera. Desconectá el cable del ventilador de la placa. Con la H2.0, aflojá los 2 tornillos que fijan el hotend y correlo a un costado. Finalmente, usá la H1.5 para sacar los 3 tornillos de fijación y retirá el ventilador viejo con su base.
Paso 4. Instalá el ventilador nuevo
Armá el ventilador nuevo en la base respetando la orientación del cable y ajustá los 2 tornillos con la H1.5 (ojo, no los aprietes de más para no romper la base). Poné el conjunto en el toolhead y ajustá los 3 tornillos. Reinstalá el hotend con sus 2 tornillos usando la H2.0. Conectá el cable a la PCB y acomodalo prolijamente.
Paso 5. Instalá el toolhead
Volvé a poner las tapas superior y trasera. Antes de colocar el toolhead en el soporte, fijate que los sliders estén en su lugar (el del N° 1 a la izquierda, los otros a la derecha). Alineá el toolhead con el pin largo del soporte, empujá hacia adentro, conectá el USB y ajustá los tornillos. Para terminar, cargá el filamento insertándolo mientras presionás la palanca del extruder y conectá el tubo guía.
Verificación
Desde la pantalla, poné a calentar el hotend. Fijate que el ventilador de enfriamiento arranque solo una vez que la temperatura supere los 60 °C.
Soporte de Snapmaker
Si después de seguir estos pasos seguís con problemas, mandá un ticket de soporte a través de la web oficial. No te olvides de adjuntar fotos o videos de lo que pasa para que el equipo técnico te pueda dar una mano más rápido.
Galería de referencia
Fuente: Adaptado al español desde el wiki Snapmaker (licencia CC BY-SA). Revisión técnica por equipo Breva.
