Esta guía te va a ayudar a solucionar el problema cuando la Snapmaker U1 no reconoce el cabezal de herramientas. Si en la pantalla te aparece el mensaje "System Failed to Start. No toolhead detected" junto con el código de error 0003-0522-0100-0006, seguí estos pasos para diagnosticarlo.
Compatibilidad y Preparación

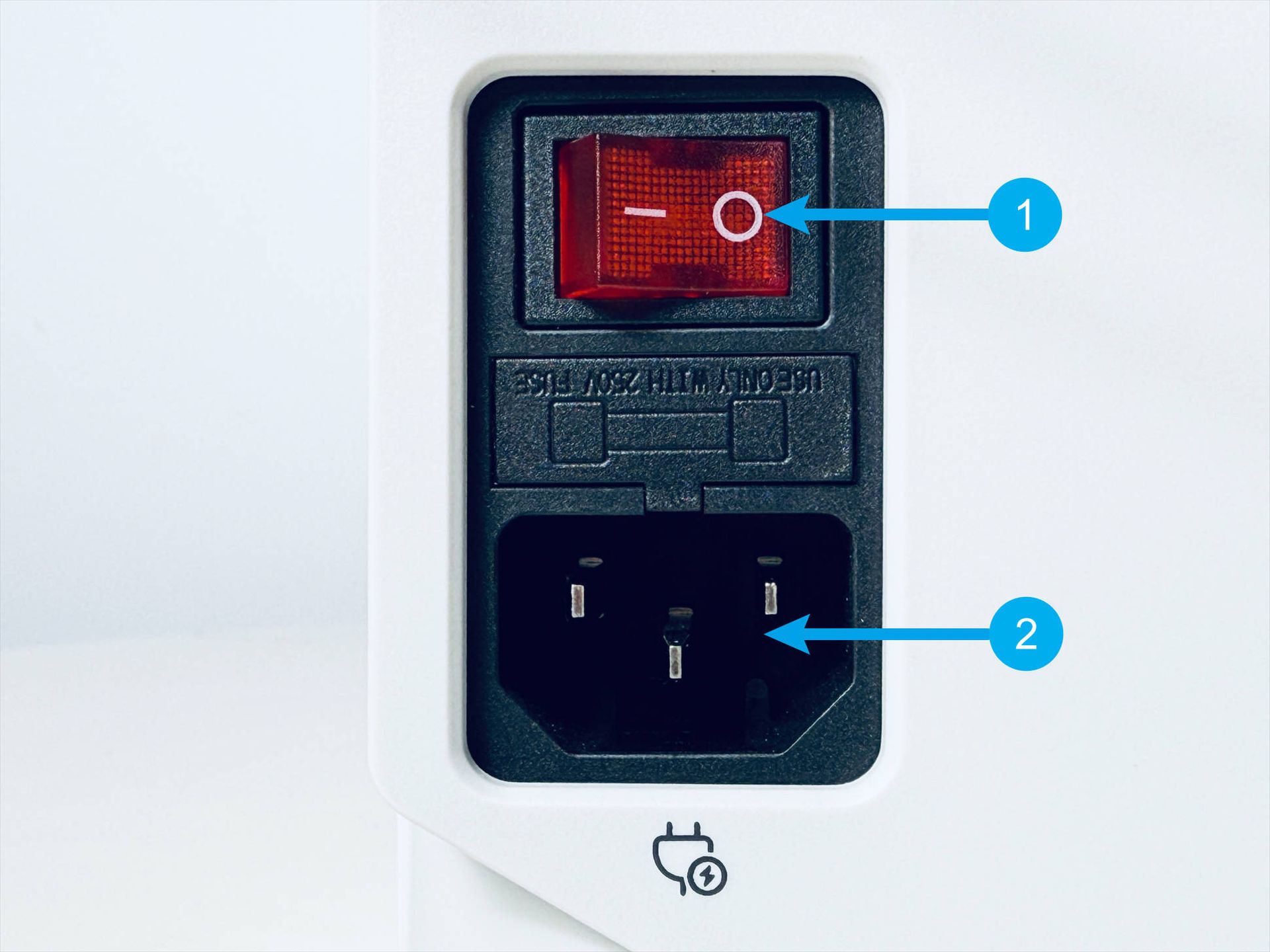

Este tutorial es exclusivo para el modelo U1. Vas a necesitar una llave hexagonal H2.0 y, si tenés uno a mano y sabés cómo usarlo, un multímetro para las pruebas eléctricas. Acordate de apagar siempre la máquina antes de revisar cables o reconectar componentes para evitar daños.
Diagnóstico Rápido
Con la máquina encendida, fijate si podés ver la luz indicadora interna a través de la ranura del toolhead. Si las luces están apagadas, revisá el Escenario 1; si las luces están prendidas pero el error persiste, pasá al Escenario 2.
Escenario 1: Las luces indicadoras del toolhead están apagadas

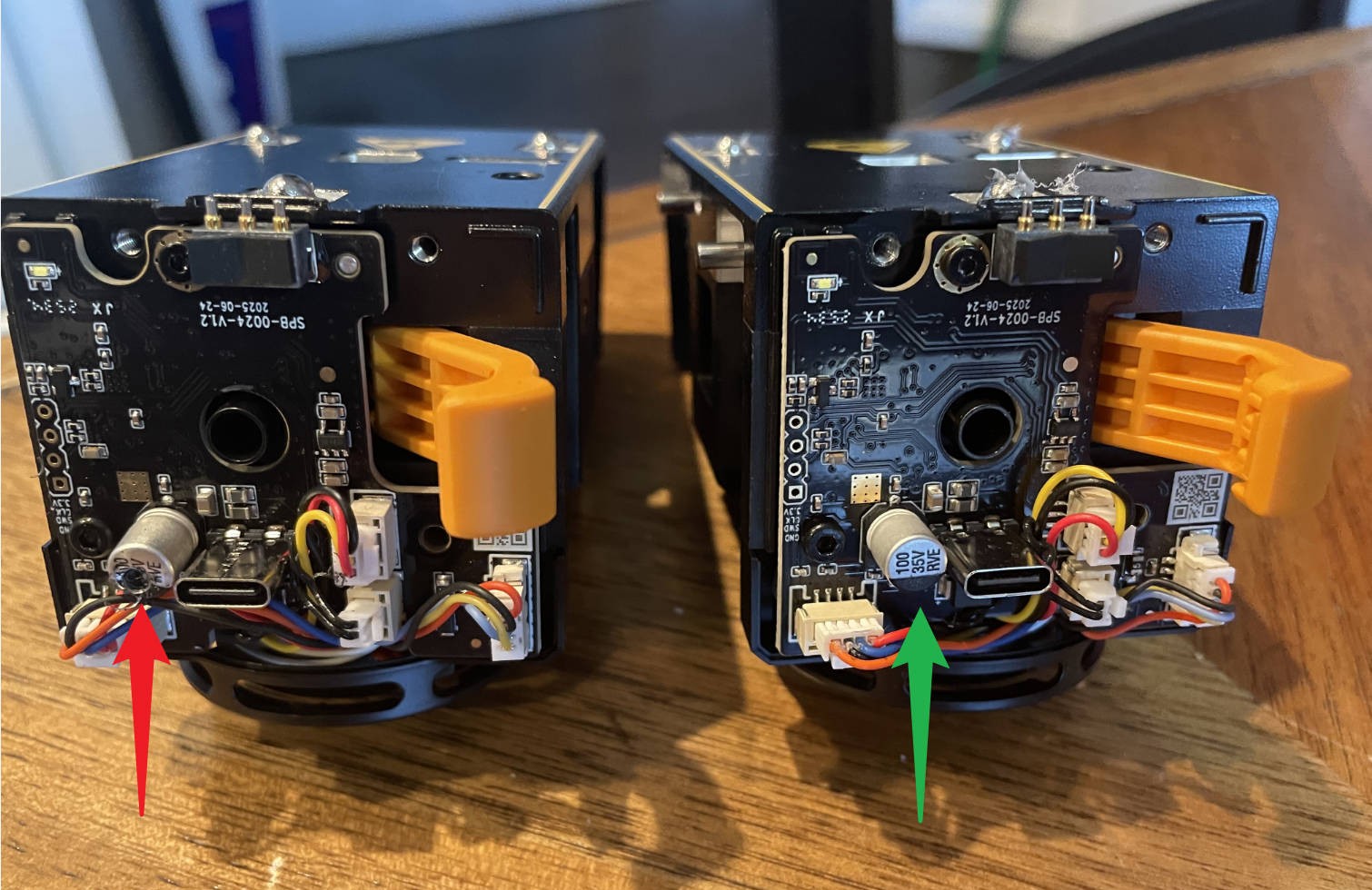

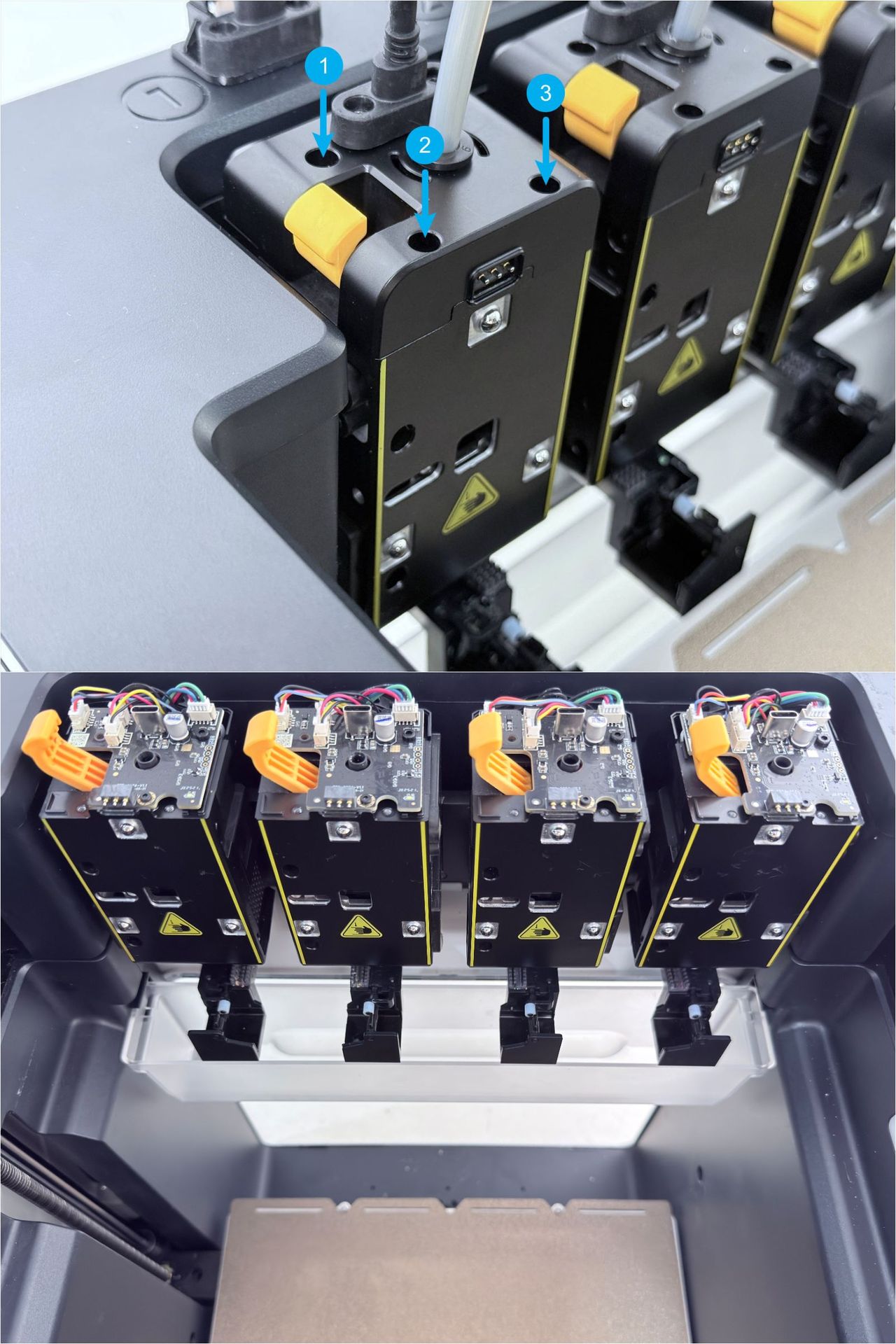

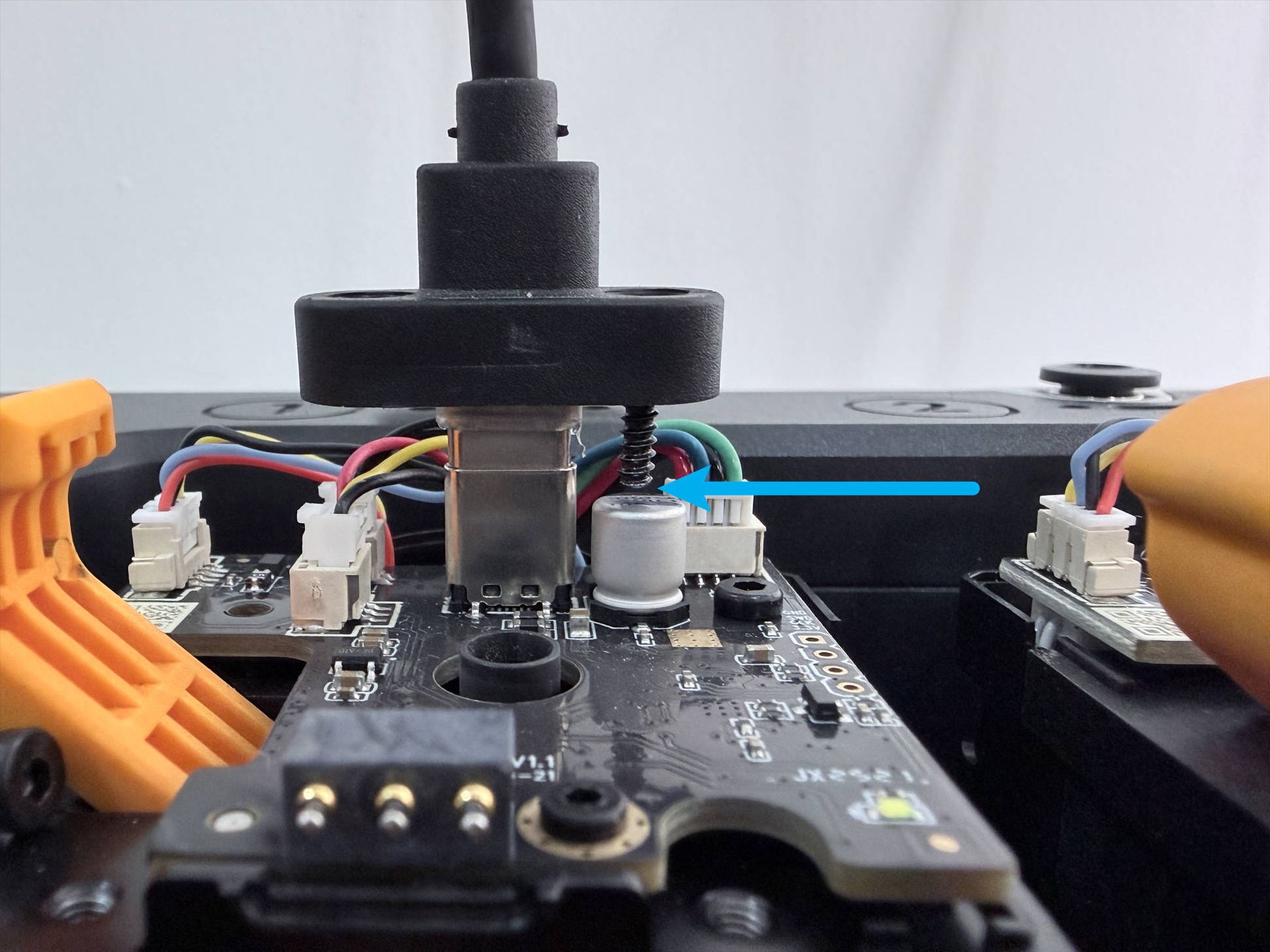

Causa 1: Capacitor dañado en la placa del toolhead. A veces, el tornillo del cable USB puede perforar el capacitor y causar un cortocircuito. Usá la llave H2.0, sacá los tres tornillos de las tapas superiores de los cuatro toolheads y fijate si el capacitor está roto. Si confirmás el daño, sacale una foto y contactá al soporte técnico.

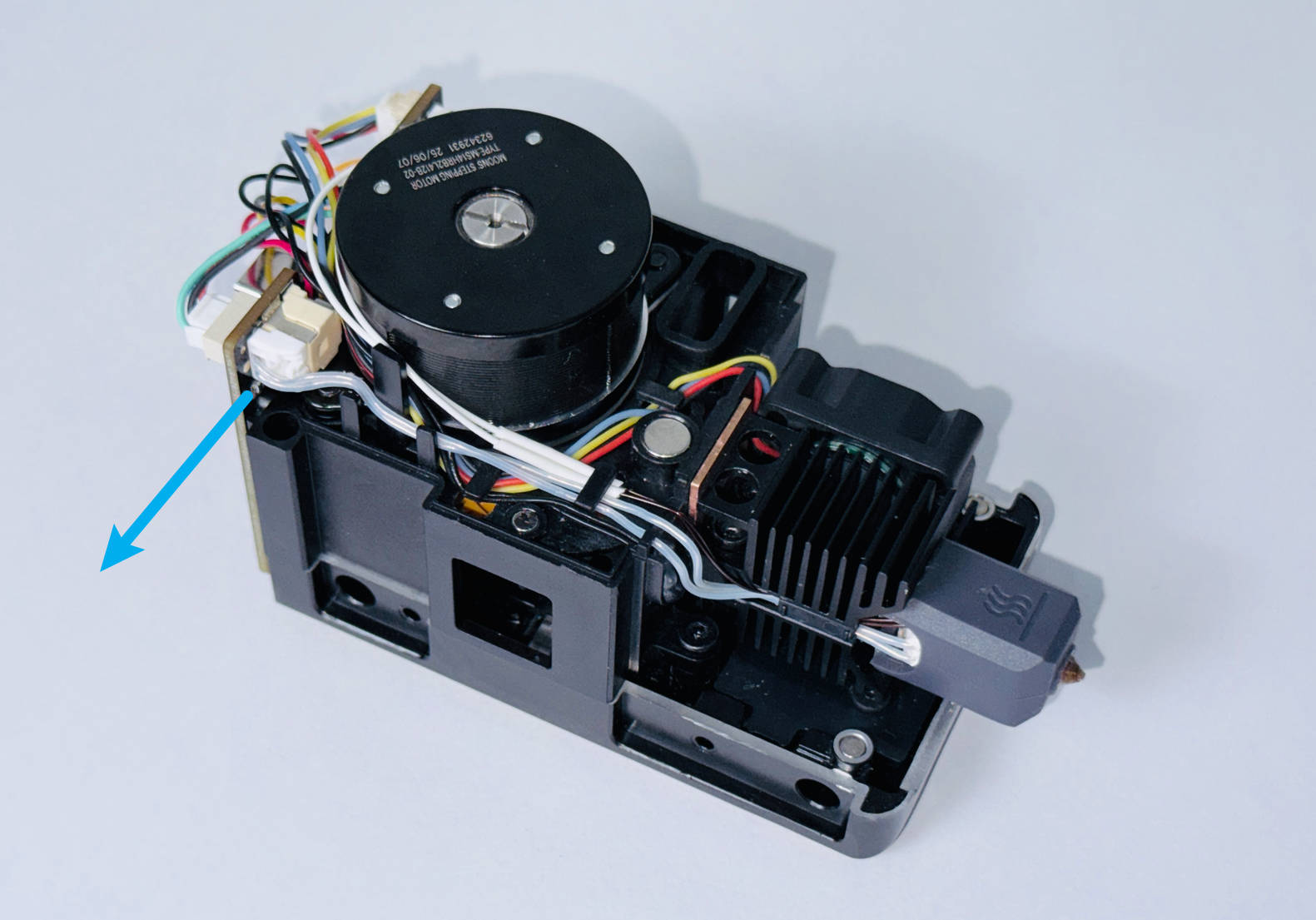

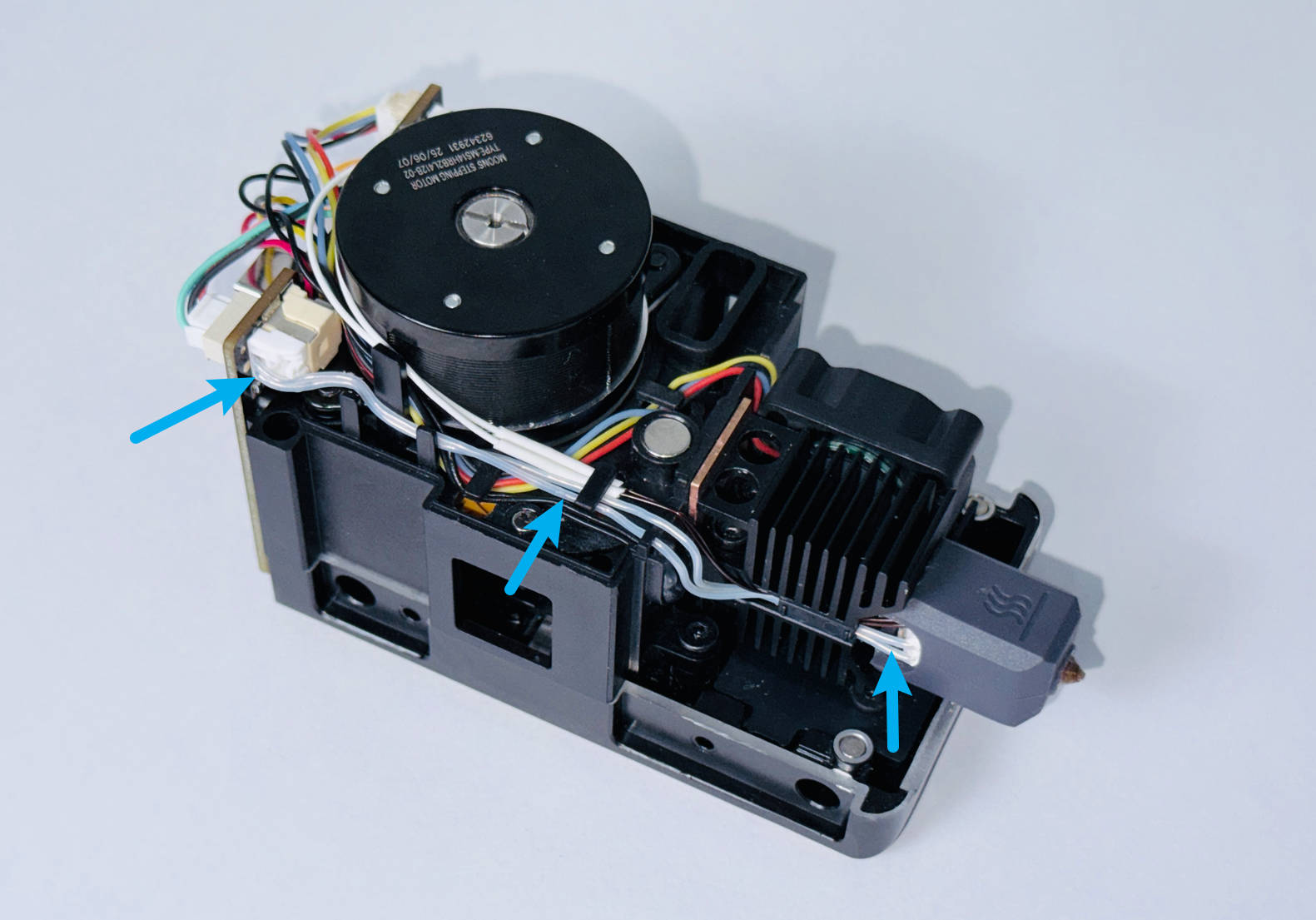

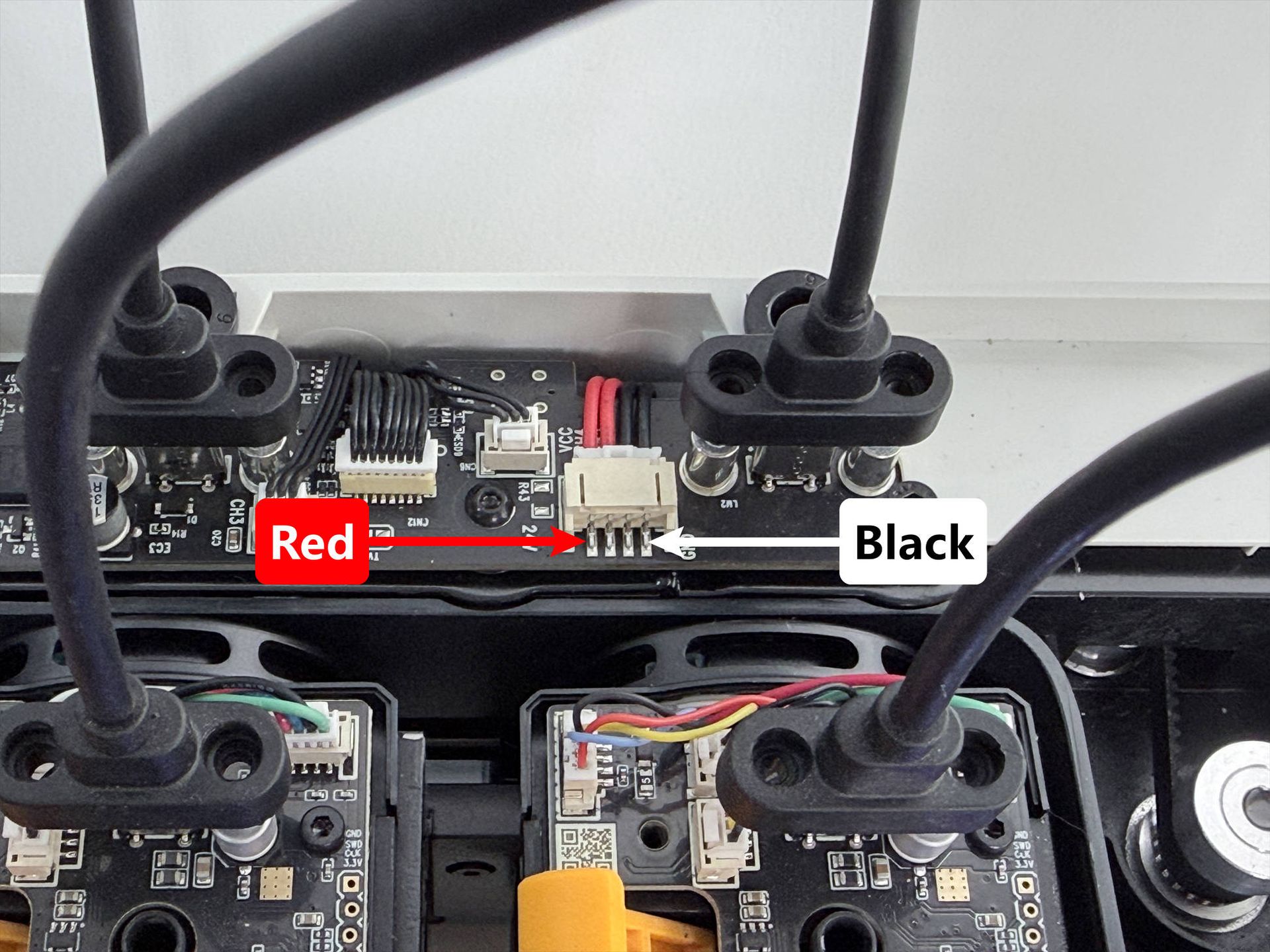

Causa 2: Cable del calentador cerámico dañado. Si el aislante del cable se rompe y toca otros conductores, se produce un corto. Desconectá los cables del calentador de todos los toolheads, reconectá los cables USB y prendé la máquina. Si el error desaparece, identificá cuál es el cable dañado conectándolos de a uno por vez hasta que falle.
Causa 3: Cable USB del toolhead fallado. Apagá la máquina y desconectá los cables USB del lado de la impresora. Conectá de a uno por vez y reiniciá; en condiciones normales, la luz interna del toolhead conectado debería parpadear. Si no lo hace, es probable que el cable esté defectuoso.
Causa 4: Problemas de alimentación en la placa HUB. Sacá el panel lateral derecho de la máquina. Con el multímetro en modo voltaje DC, medí los puntos de prueba A y B. Deberías obtener 24V en ambos. Si te da 0V, revisá que el cable de alimentación de la placa HUB y el cable de 16 pines que va a la placa controladora principal estén bien conectados y no tengan pines doblados.
Escenario 2: Las luces indicadoras del toolhead están prendidas
Causa 1: Placa HUB defectuosa. Si las luces encienden pero la comunicación falla, es posible que el problema esté en la placa HUB. Si ya revisaste las conexiones de los cables y todo parece estar bien, ponete en contacto con el soporte técnico de Snapmaker para gestionar un repuesto.
Galería de referencia
Fuente: Adaptado al español desde el wiki Snapmaker (licencia CC BY-SA). Revisión técnica por equipo Breva.
