En esta guía te vamos a explicar paso a paso cómo cambiar el conjunto del engranaje activo del extruder en tu Snapmaker U1. Es un mantenimiento sencillo que te va a permitir mantener el sistema de extrusión funcionando impecable y evitar problemas en la alimentación del filamento.
Resumen y ubicación
El conjunto del engranaje activo se encuentra dentro de la unidad del extruder. Para poder llegar a esta pieza y reemplazarla, vas a tener que desmontar y desarmar la unidad completa del extruder.
Dificultad: ★★☆☆☆ (Fácil)
Tiempo estimado: 20 minutos
Herramientas y repuestos necesarios
Vas a necesitar una llave Allen H1.5, una llave Allen H2.0 y el nuevo conjunto del engranaje activo del extruder.
Paso 1. Sacar el toolhead

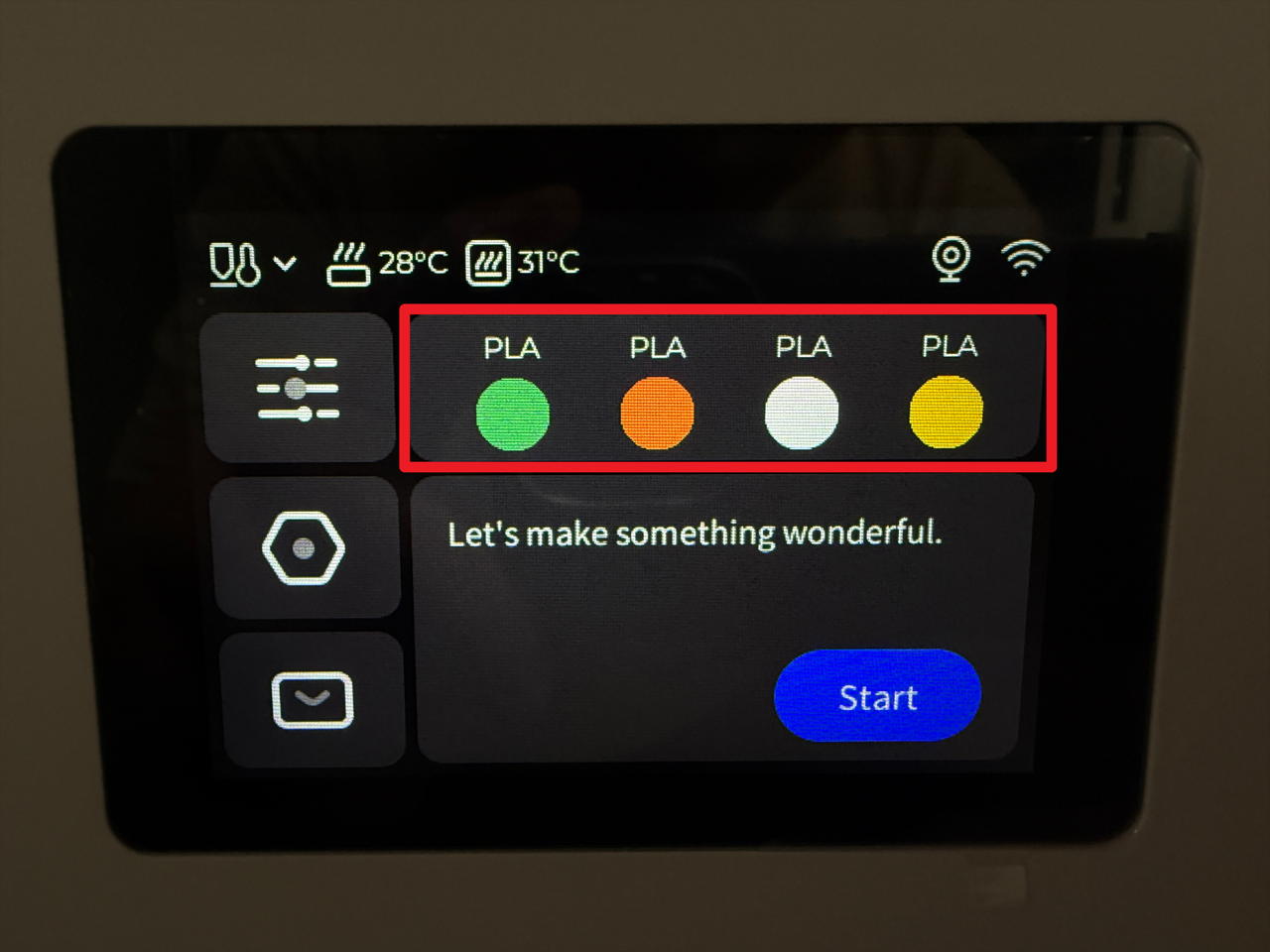

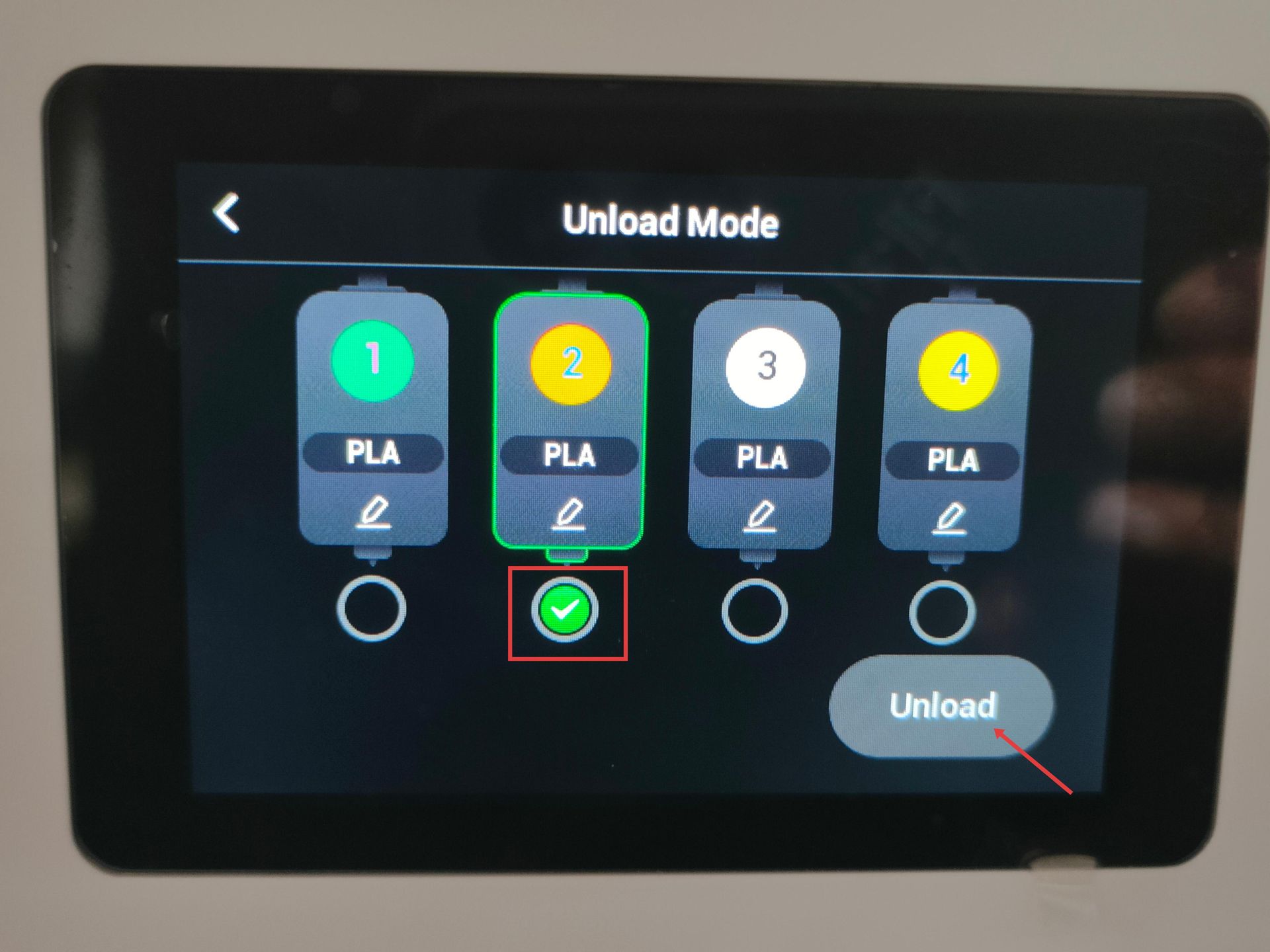

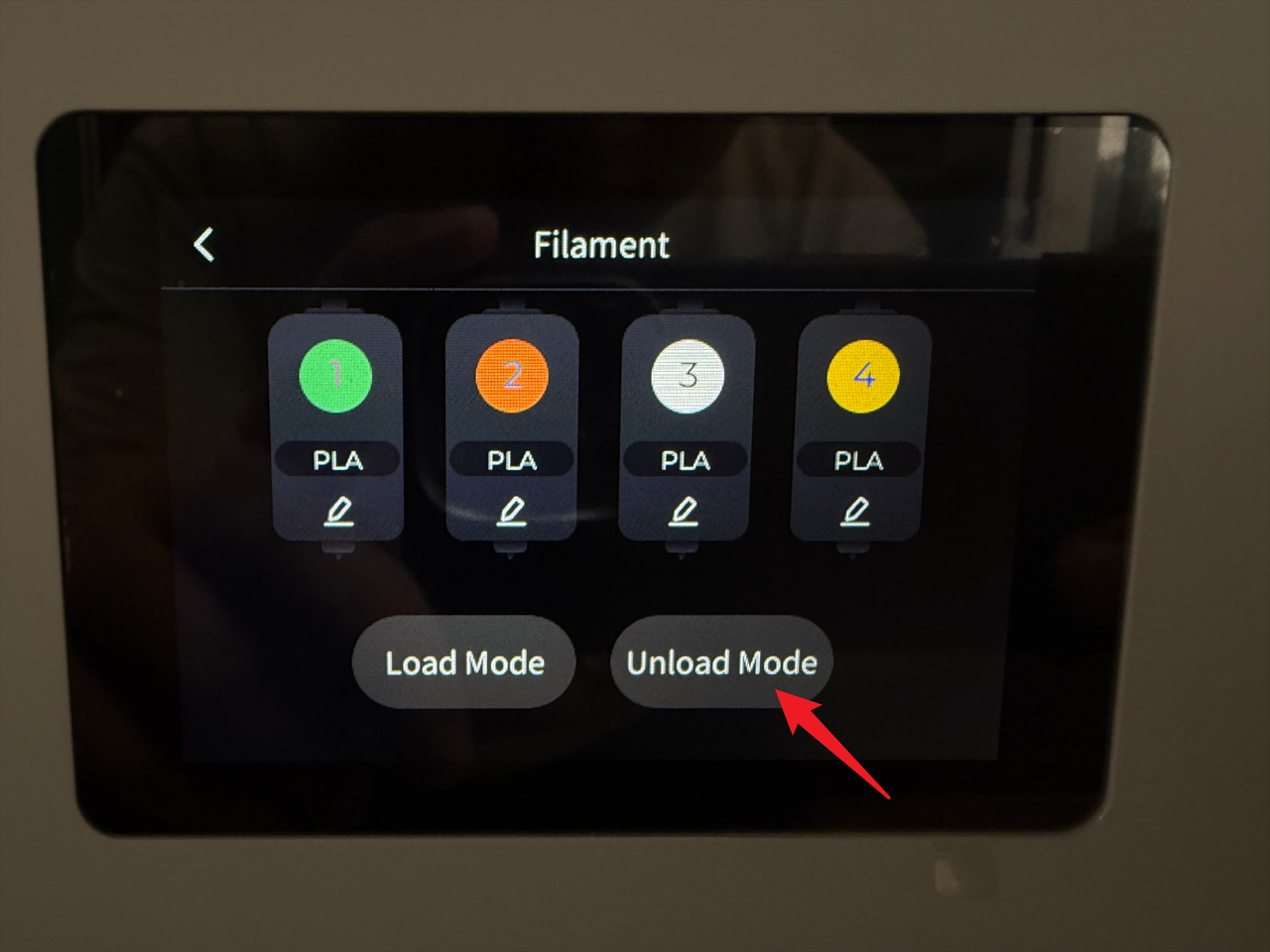

Lo primero que tenés que hacer es descargar el filamento: tocá el área indicada en la pantalla, seleccioná "Unload Mode", elegí el toolhead correspondiente (por ejemplo, el No.2) y dale a "Unload". Esperá a que el sistema termine el proceso automáticamente.

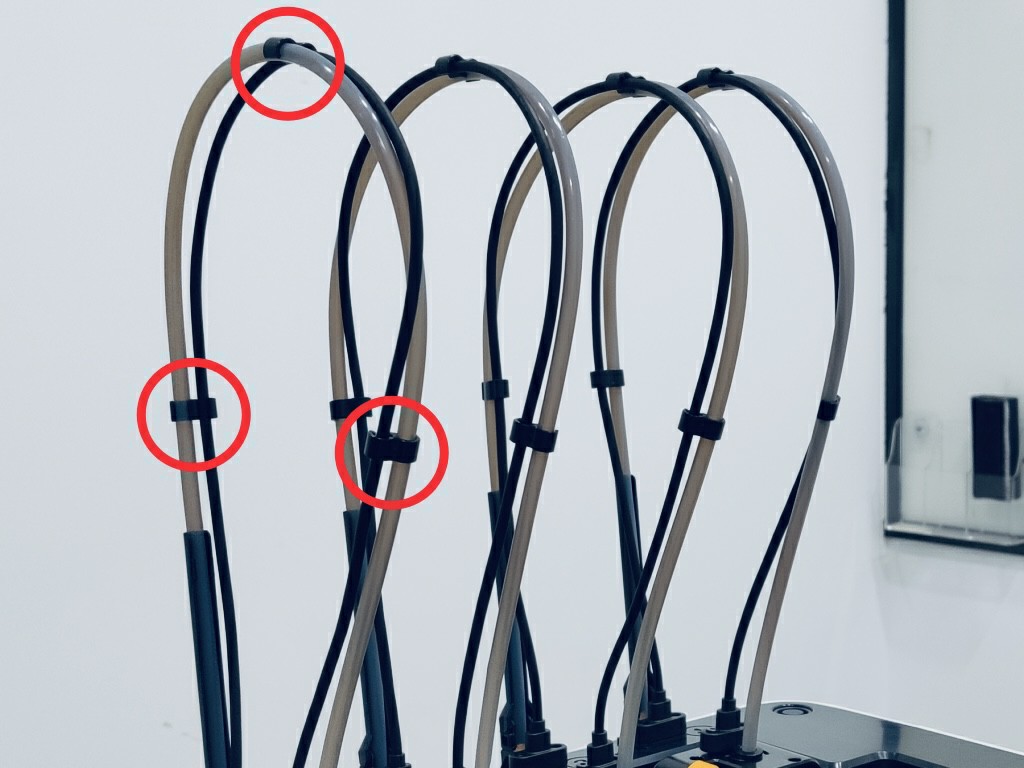

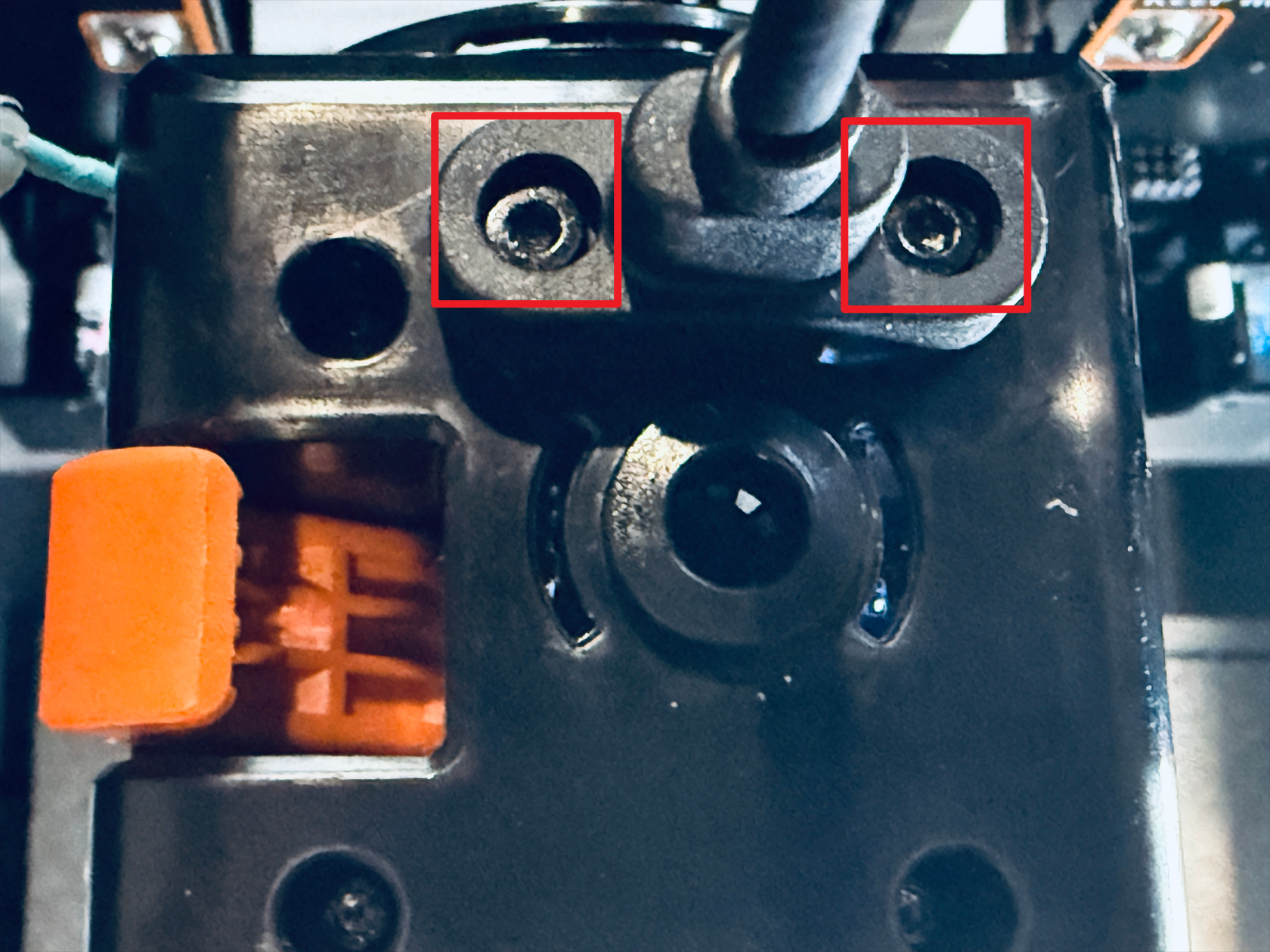

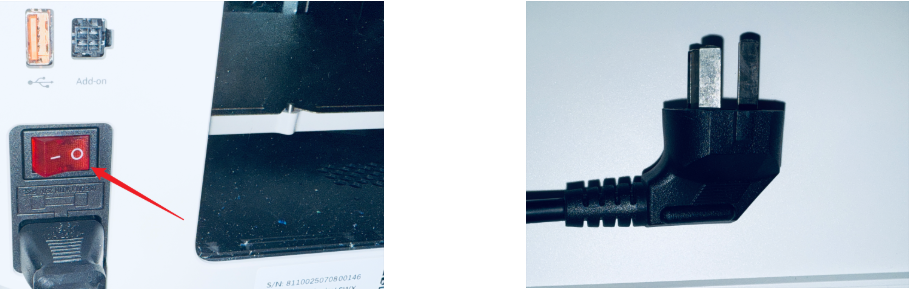

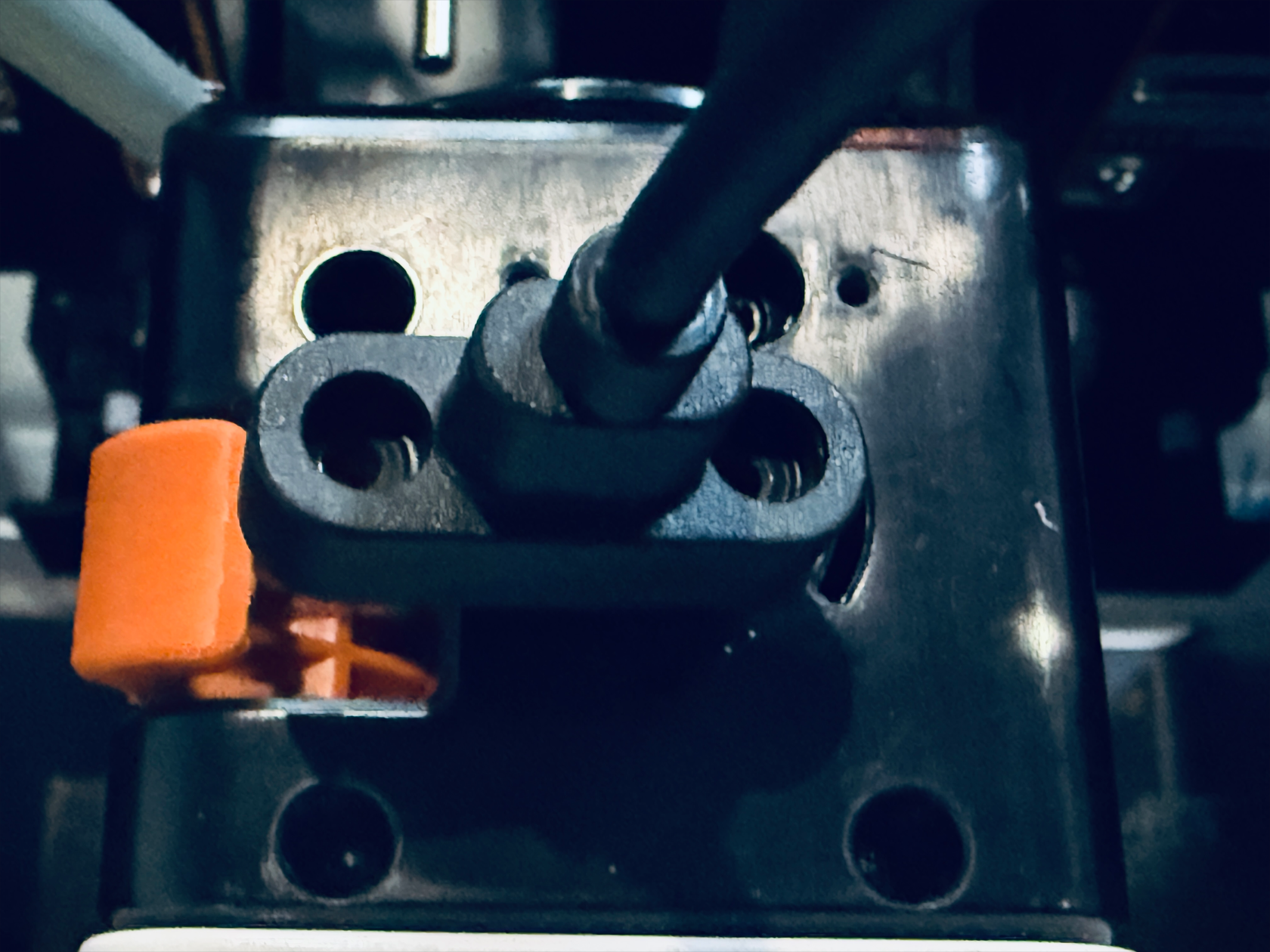

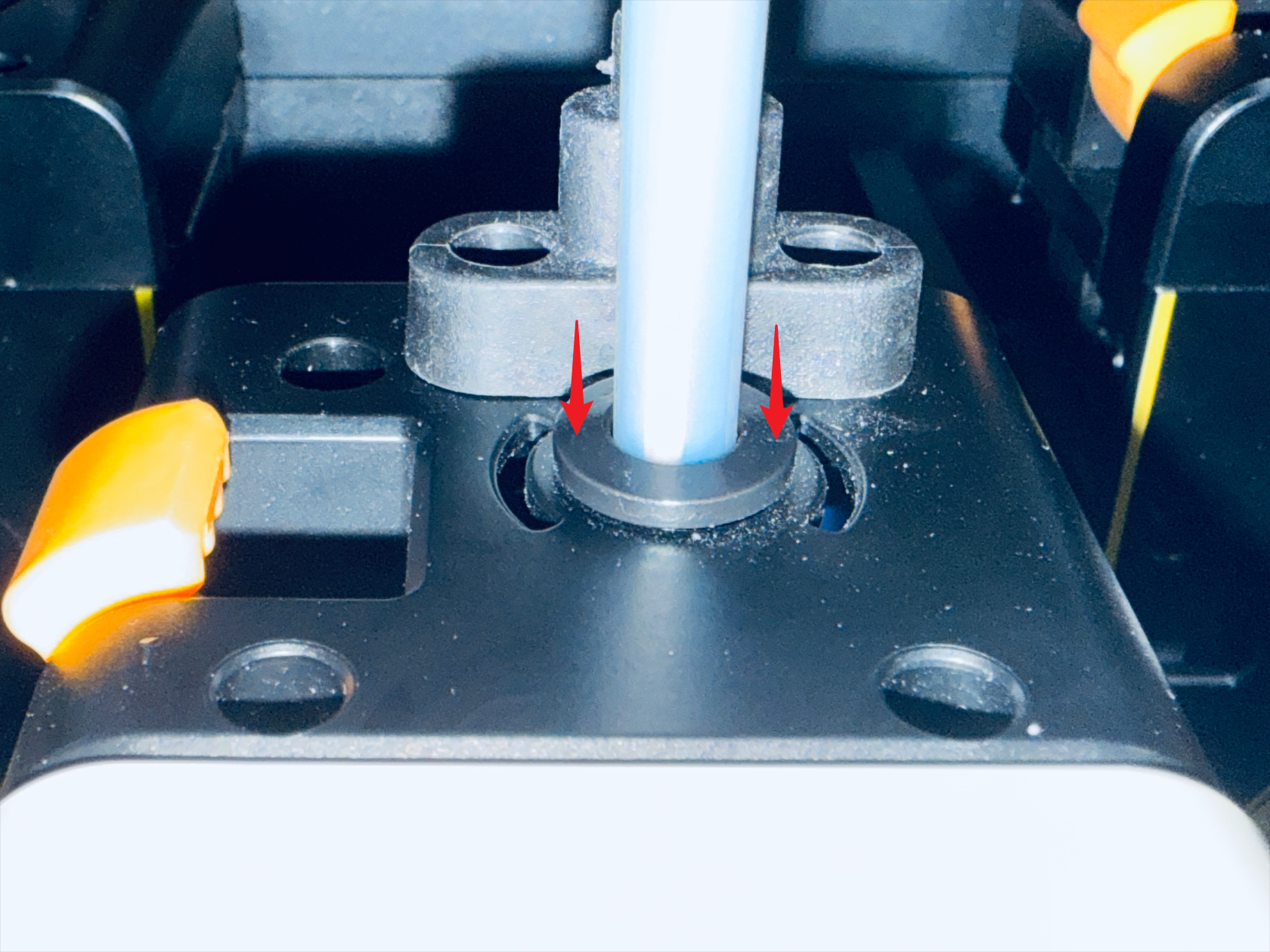

Antes de seguir, apagá la máquina y desenchufá el cable de corriente. Para el cabezal No.1, deslizalo a la derecha hasta ver el pin de posicionamiento; para los cabezales No.2, 3 o 4, deslizalos hacia la izquierda. Sacá los clips de los cables, presioná el conector de liberación rápida y retirá el filamento con su tubo guía. Por último, usá la llave H2.0 para sacar los tornillos de montaje, desconectá el USB y retirá el toolhead con cuidado.
Paso 2. Sacar la unidad del extruder

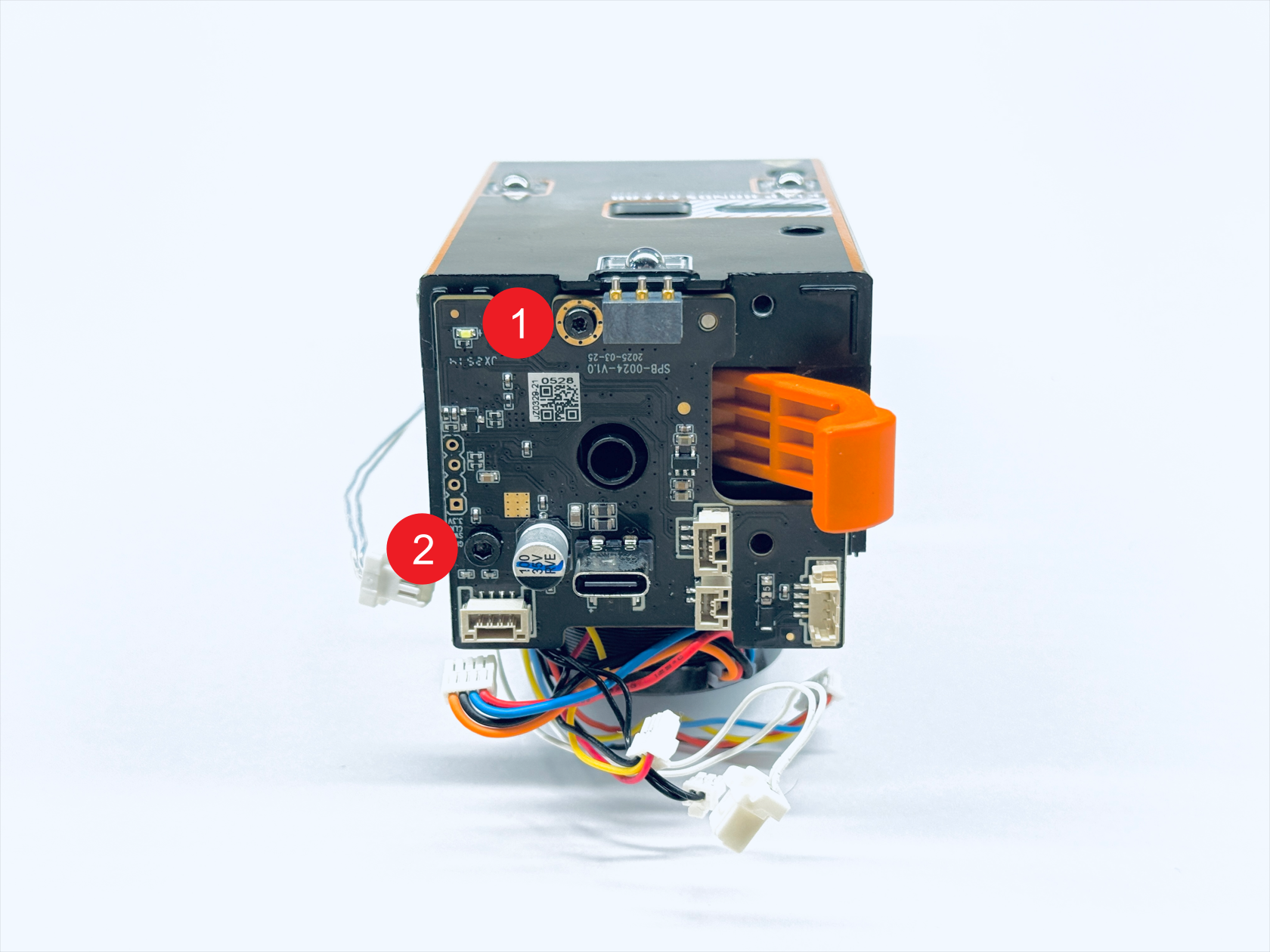

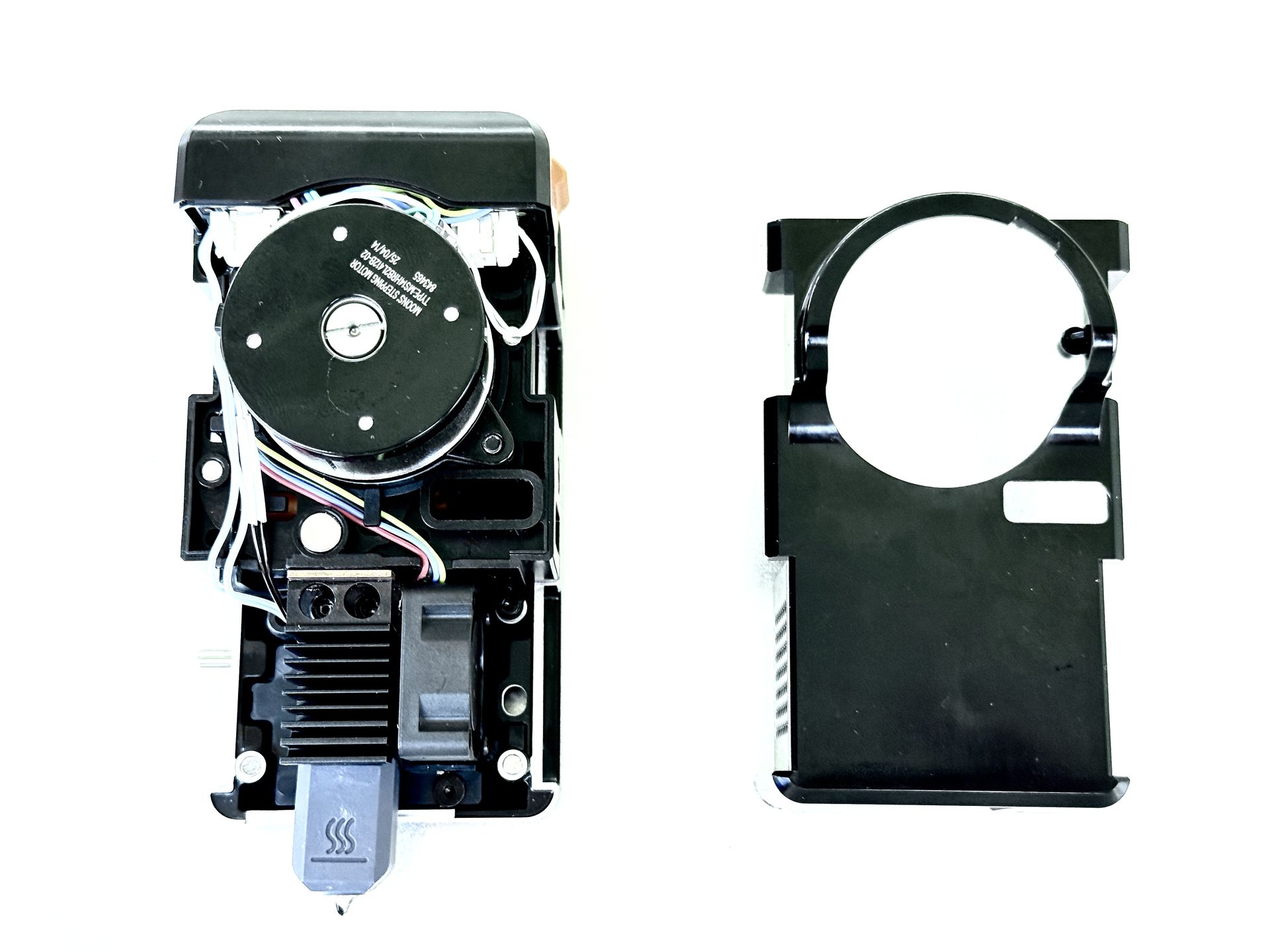

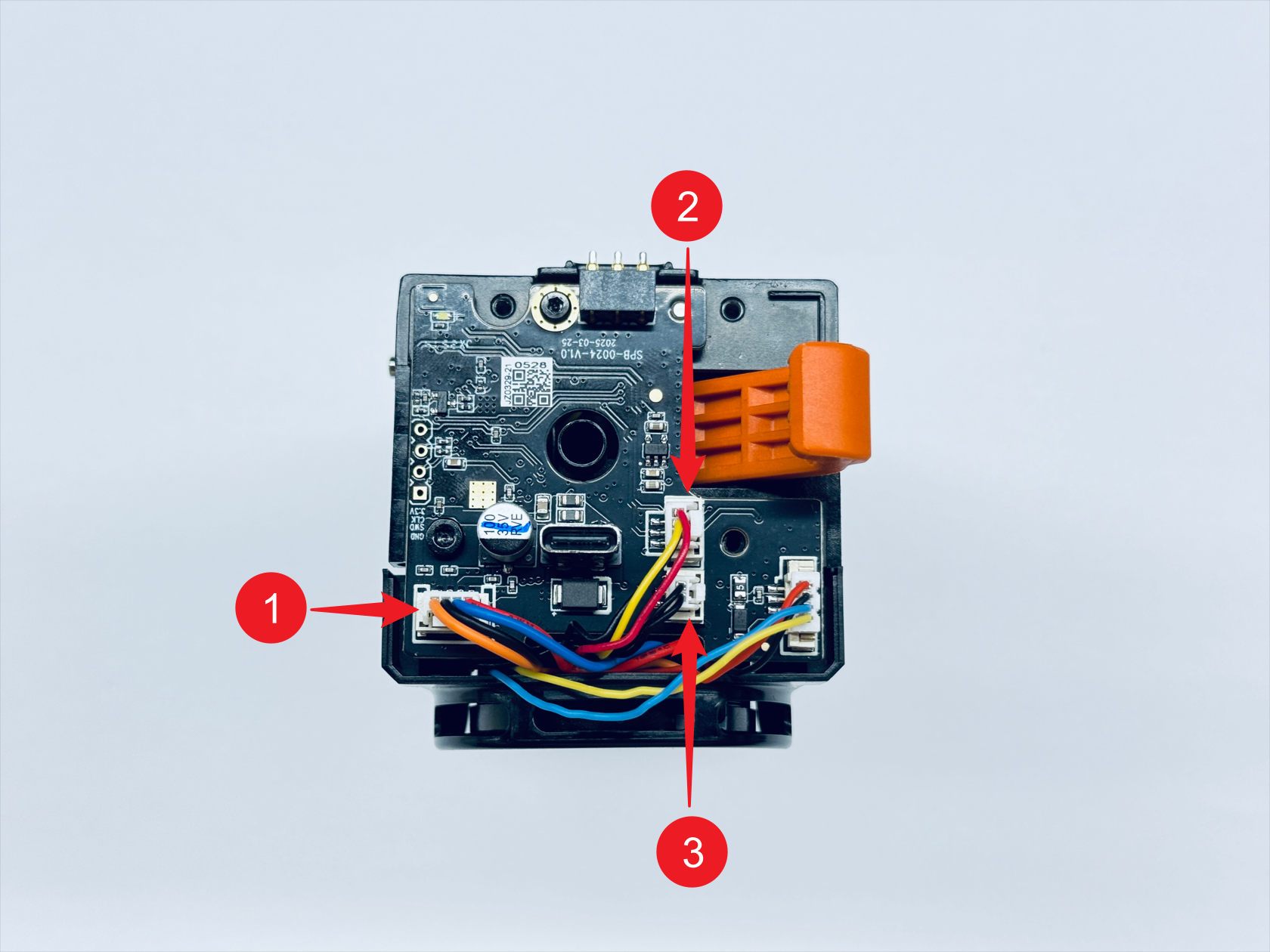

Usá la llave H2.0 para sacar los tres tornillos de la tapa superior del toolhead y quitala, junto con la tapa trasera. Desconectá los cables de la unidad del extruder y usá las llaves H1.5 y H2.0 para sacar los tornillos de la PCB. Retirá los cables de los clips y sacá los tornillos de fijación de la unidad (el 1 y 2 con la llave H1.5; el 3 y 4 con la H2.0) para poder retirar el extruder.
Paso 3. Sacar el conjunto del engranaje viejo
Con la llave H2.0, sacá los 4 tornillos de fijación y retirá el bloque de rodamientos del extruder. Después, sacá el tornillo del resorte para retirar el resorte de compresión y su bloque. Por último, usá la llave H1.5 para sacar los 2 tornillos y retirar en orden el sensor de fin de filamento, el conjunto del engranaje conducido y el conjunto del engranaje activo viejo.
Paso 4. Instalar el nuevo conjunto de engranaje activo

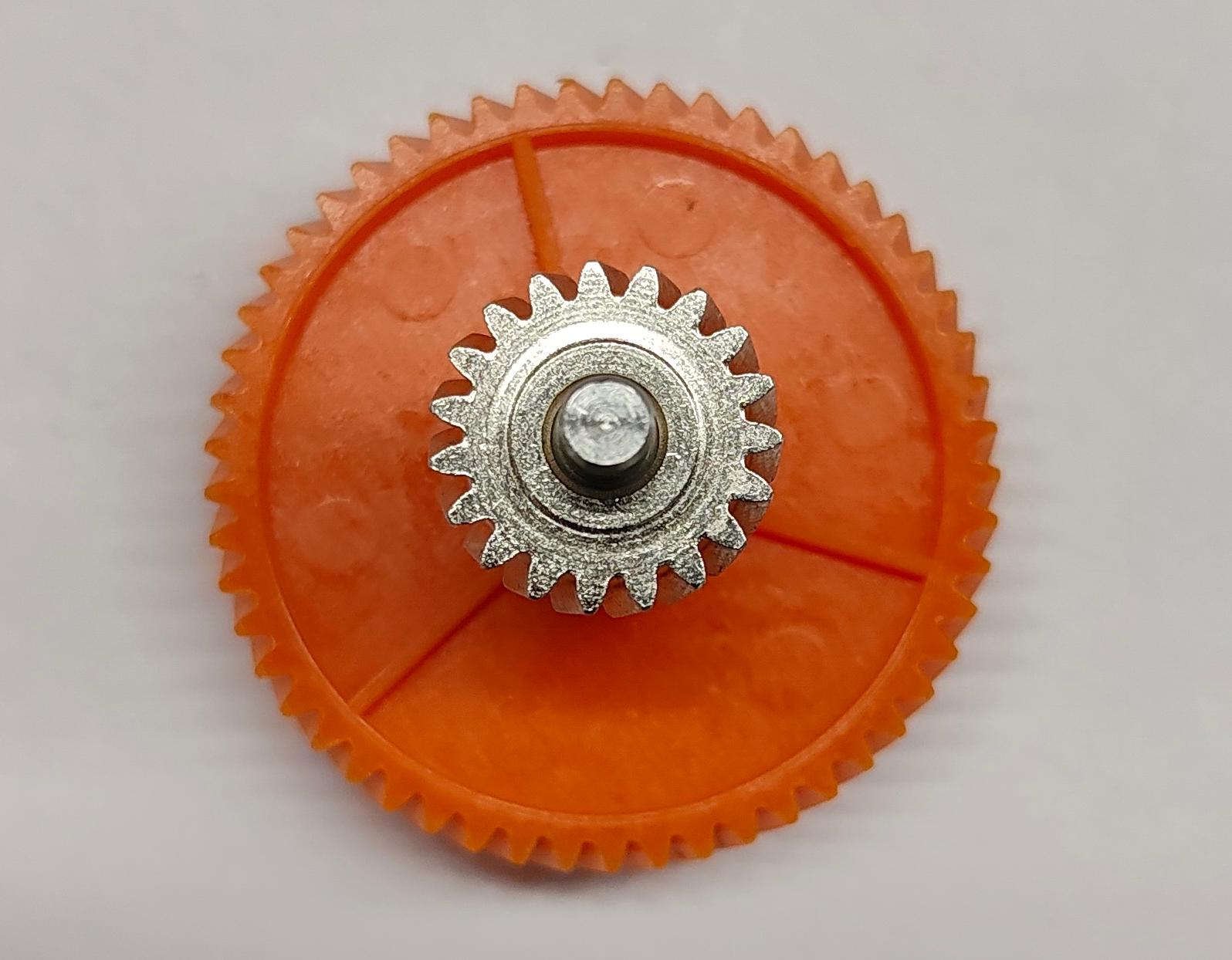

Instalá el nuevo conjunto del engranaje activo y el engranaje conducido. Asegurate de que los 3 engranajes encajen perfectamente y giralos a mano para verificar que se muevan suavemente. Volvé a poner el sensor de fin de filamento ajustando los tornillos con la llave H1.5. Colocá el resorte de compresión con su bloque arriba y ajustá el tornillo con la llave H2.0. Para terminar, reinstalá el bloque de rodamientos y apretá sus 4 tornillos.
Paso 5. Instalar la unidad del extruder
Poné la unidad del extruder en su lugar y ajustá los cuatro tornillos de fijación con las llaves correspondientes. Reinstalá la PCB fijándote que los cables queden bien ruteados, reconectalos y acomodalos prolijamente. Finalmente, volvé a poner la tapa superior y la trasera del toolhead.
Paso 6. Instalar el toolhead
Antes de montar el toolhead, fijate que los sliders estén en la posición correcta: el del No.1 a la izquierda de todo y los demás a la derecha de todo (podés usar una llave Allen para moverlos hasta ver la marca roja). Alineá el agujero del toolhead con el pin largo del docking bracket y empujá hacia adentro hasta el fondo. Asegurate de que los pines de posicionamiento coincidan con los huecos del soporte antes de terminar de asegurar y conectar todo.
Galería de referencia
Fuente: Adaptado al español desde el wiki Snapmaker (licencia CC BY-SA). Revisión técnica por equipo Breva.
