Esta guía te va a ayudar a solucionar el error de desconexión del toolhead en tu U1. Acá vas a encontrar los pasos necesarios para detectar si el problema viene de un cable, de una placa o del propio cabezal.
Compatibilidad
Este artículo aplica al siguiente modelo y módulo. Por favor, tenelo en cuenta como referencia:
Modelo: U1
Códigos de error
Esta guía de solución de problemas aplica cuando la pantalla muestra los siguientes códigos de error:
0003-0522-0002-0006 0003-0522-0003-0006
0003-0522-0004-0006 0003-0522-0005-0006
0003-0522-0002-0008 0003-0522-0003-0008
0003-0522-0004-0008 0003-0522-0005-0008
Descripción del problema
El proceso de arranque tarda más de lo normal (más de 30 segundos), y la luz indicadora del toolhead parpadea unas 2 o 3 veces.
El asistente de configuración se queda trabado y muestra un mensaje de error: "System Failed to Start" (El sistema no pudo iniciar).
No se detectan las temperaturas de la cama caliente ni del toolhead, y la pantalla táctil te muestra "--".
Terminología
A diferencia de nuestro término oficial, algunos usuarios pueden usar las siguientes frases para describir el problema:
Ensamblaje del toolhead desconectado
Cabezal de herramienta desconectado
Cabezal de impresión desconectado
Extruder desconectado
Posibles causas
- Cable USB flojo en el toolhead.
- Cable USB fallado.
- Falla en la placa HUB.
- Falla en la placa PCB del toolhead.
- Falla en el cable de conexión entre la placa HUB y la placa base (mainboard).
- Falla en la mainboard.
Pasos para solucionar el problema
Paso 1: Revisá el estado de las luces indicadoras de la PCB del toolhead

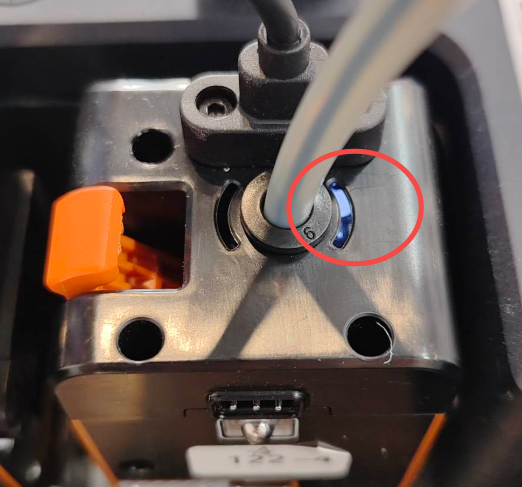

Mirá a través de las tapas superiores de los cuatro toolheads y fijate si la luz indicadora de adentro está prendida. Un toolhead bien conectado debería mostrar una luz blanca.

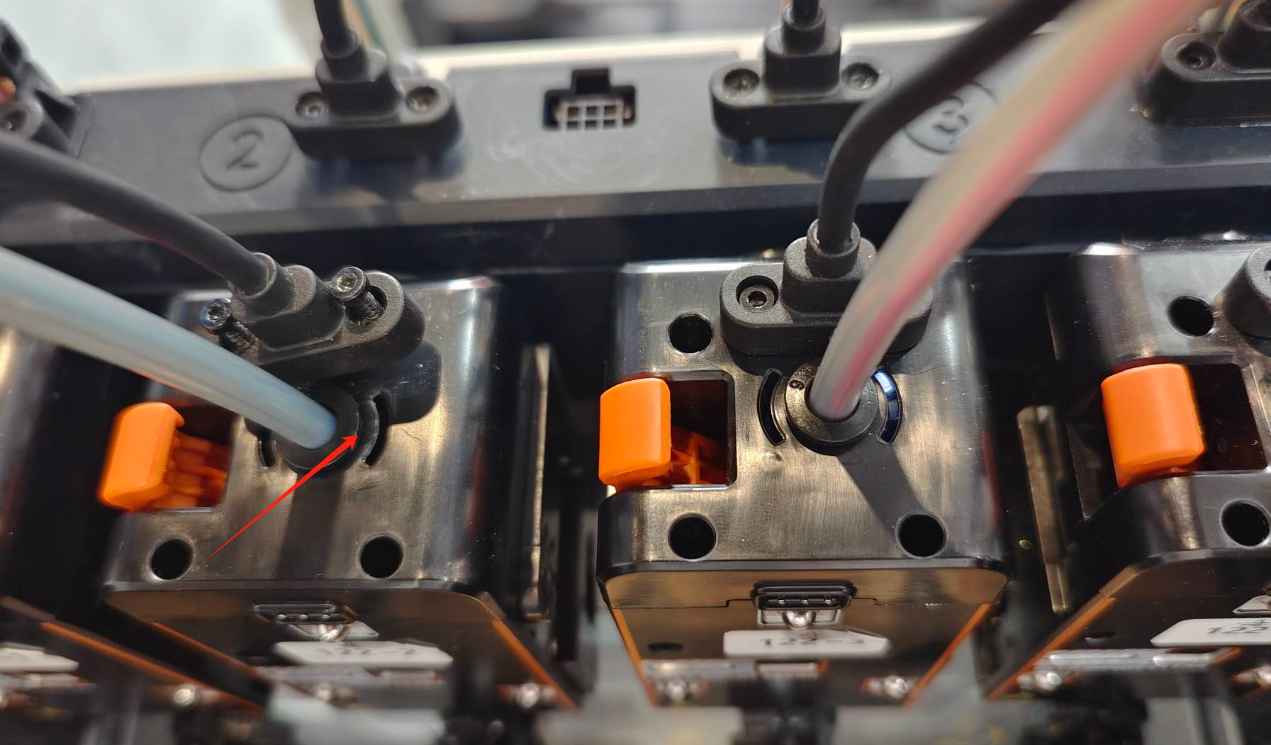

En el ejemplo de abajo, la luz indicadora de la izquierda (Head 2) está apagada, lo que te avisa que algo anda mal.
Paso 2: Buscá cables USB flojos

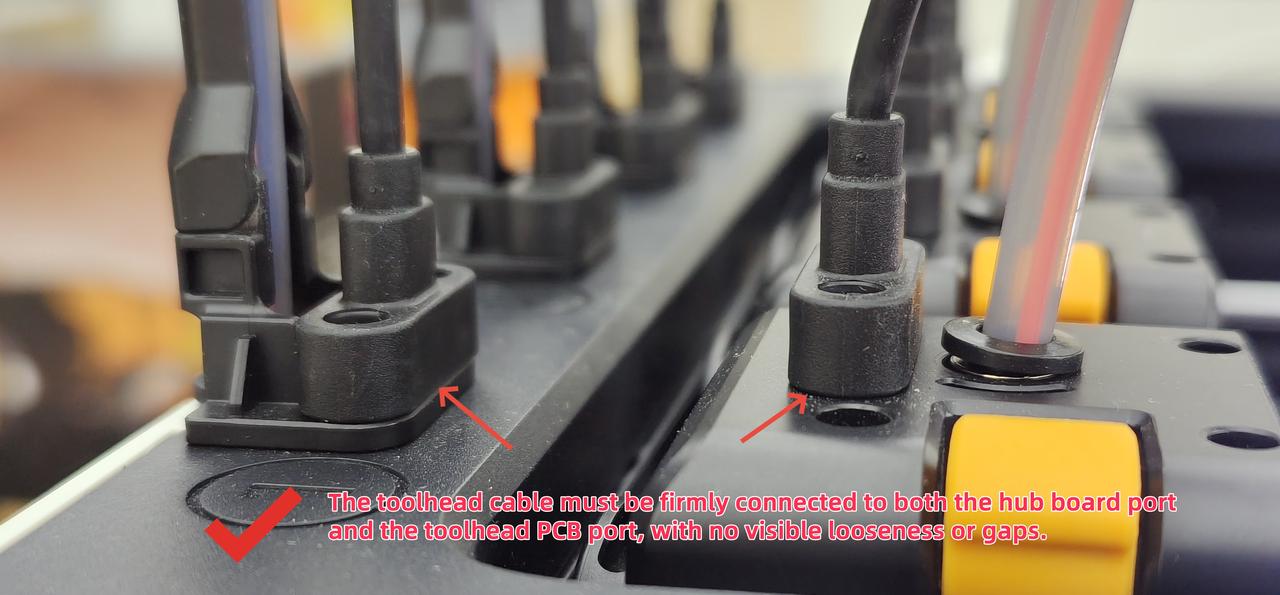

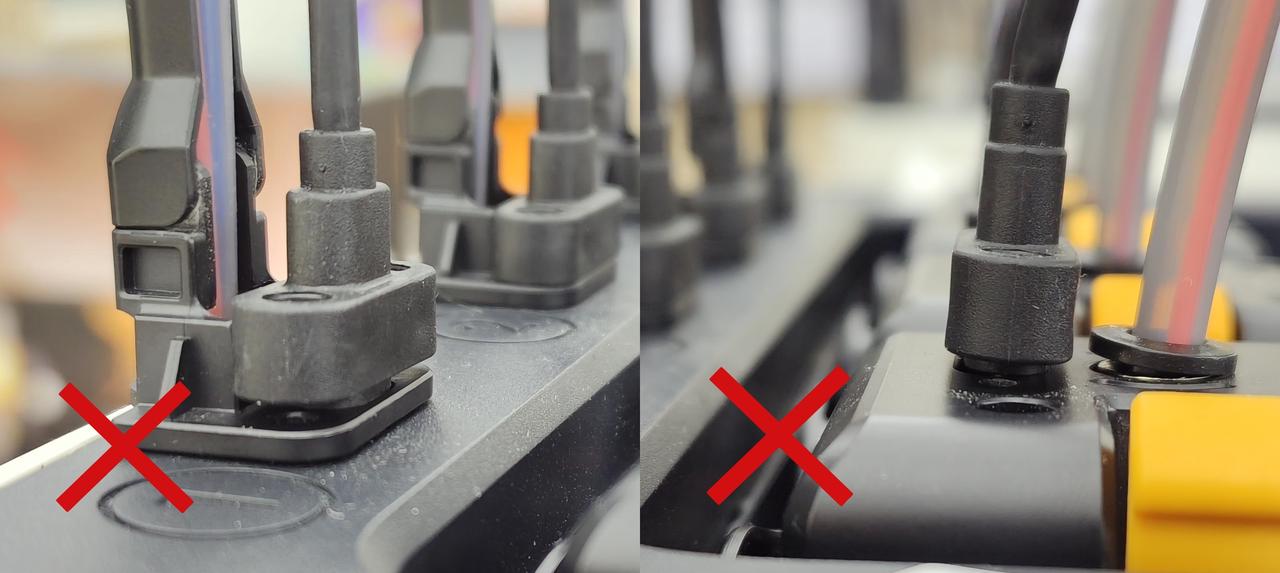

(1) Para los toolheads que tengan la luz indicadora apagada, revisá a mano si los cables USB están bien enchufados en ambas puntas: en la PCB del toolhead y en la placa HUB. Asegurate de que no haya conexiones flojas.

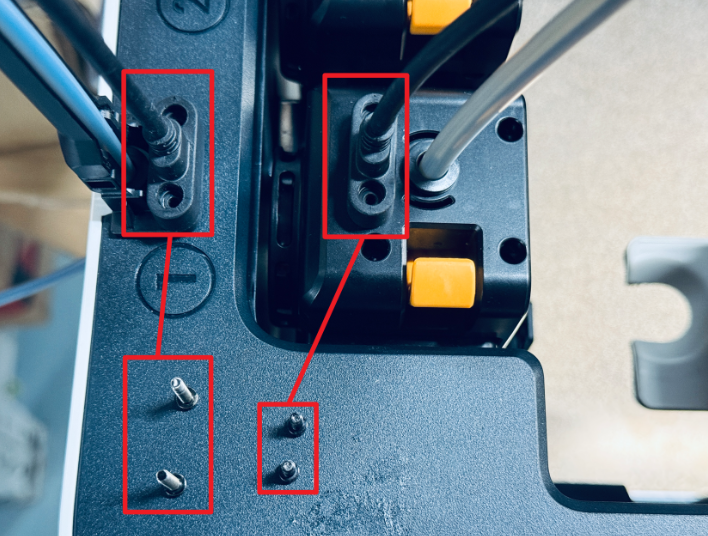

(2) Verificá que estés usando los tornillos correctos para ambas puntas del cable del toolhead. Las dos puntas llevan distintos tipos de tornillos para evitar que las armes mal.
Los tornillos más largos se usan para asegurar el extremo de la placa HUB, y los más cortos para el extremo del toolhead.
Si metés un tornillo largo en el extremo del toolhead, podés causar un falso contacto y tener problemas de conexión.
(3) Si las luces indicadoras de los cuatro toolheads están apagadas, puede ser por culpa de un solo toolhead que esté fallando.
Para identificar cuál es el toolhead problemático, desconectá el cable USB de cada uno, paso a paso:
Apagá la U1.
Desconectá el cable USB del primer toolhead.
Prendé la máquina y esperá unos 2 minutos.
Fijate si las luces indicadoras de los otros toolheads se prenden.
Si no pasa nada, volvé a apagar la máquina y repetí el mismo proceso con el segundo toolhead, y así sucesivamente.
Seguí con esto hasta que descubras qué toolhead te está causando el drama.
Paso 3: Volvé a enchufar el cable USB girándolo 180°
Para el toolhead con problemas, probá volver a enchufar el cable USB después de darle media vuelta (girarlo 180°) y fijate si ahora prende la luz indicadora.
Paso 4: Reemplazá o intercambiá los cables USB
Si con girar el cable no se soluciona, probá cambiar el cable USB por el de otro toolhead y fijate si prende la luz. Así te sacás la duda de si el problema es de ese cable.
Ejemplo:

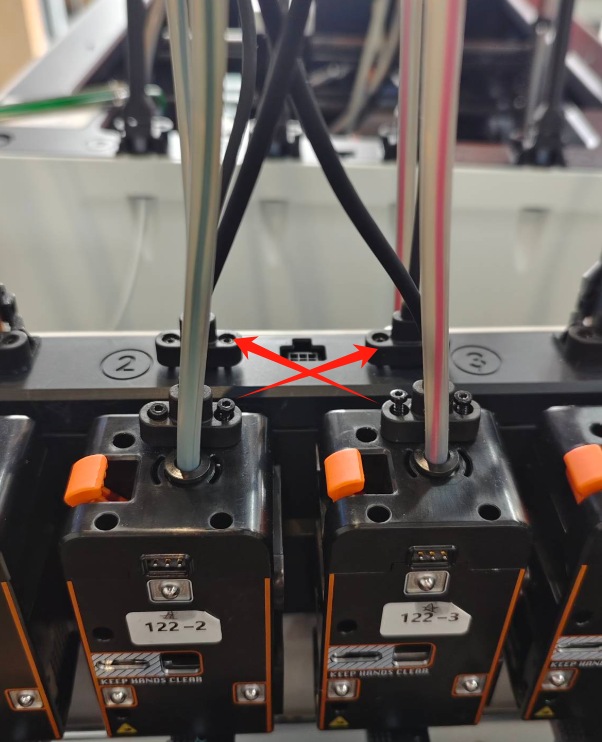

Apagá la U1 y desconectá los cables USB del toolhead 2 y el toolhead 3.
Intercambiá los cables USB y prendé la máquina.
Fijate si el problema se muda junto con el cable.
Por ejemplo, si el LED del toolhead 2 estaba apagado y el del toolhead 3 encendido antes de cambiarlos, fijate si ahora el LED del toolhead 2 prende y el del toolhead 3 se apaga al hacer el cambio.
Si el problema se mueve con el cable, es porque ese cable USB no va más y lo tenés que reemplazar.
Paso 5: Intercambiá los puertos USB en la placa HUB
Si el problema sigue trabado en el Head 2 después de cambiar los cables, apagá la impresora y conectá el cable USB del Head 2 en el puerto del HUB que usaba originalmente el Head 3. Después reiniciá la máquina y mirá qué onda.
Si la luz se prende, es casi seguro que el puerto original del HUB esté fallado; por favor, reemplazá la placa HUB.
Paso 6: Intercambiá la PCB del toolhead
Si el puerto del HUB anda bárbaro, probá intercambiar la PCB del toolhead con otra para ver si el problema viene por una placa arruinada.
Paso 7: Posible falla en el cable de conexión de la placa HUB o la mainboard
Si con ninguno de los pasos de arriba lográs solucionarlo o identificar qué pasa, el problema puede estar en la conex...
