Este artículo te va a ayudar a solucionar si la U1 no reconoce el filamento o tira error. Fijate en los pasos detallados más abajo para ver qué puede estar pasando y cómo arreglarlo. Si después de seguir los pasos la cosa sigue sin funcionar, dale, contactá a soporte.
Compatibilidad
Este artículo aplica al siguiente modelo y módulo. Prestale atención cuando lo necesites:
Modelo: U1
Filament: Snapspeed
Descripción del problema
Problema 1: Información del filamento invertida en el mismo lado
Problema 2: Filamento no detectado después de cargarlo
Posibles causas
1. Información del filamento invertida en el mismo lado
(1) Ruta de carga del filamento incorrecta
(2) Cable RFID invertido
2. Filamento no detectado después de cargarlo
(1) Spool demasiado lejos de la bobina RFID
(2) Spool RFID no programado
(3) Cable RFID suelto o desconectado
(4) Bobina RFID suelta
Pasos de solución
1. Información del filamento invertida en el mismo lado
1.1 Revisá la ruta de carga del filamento

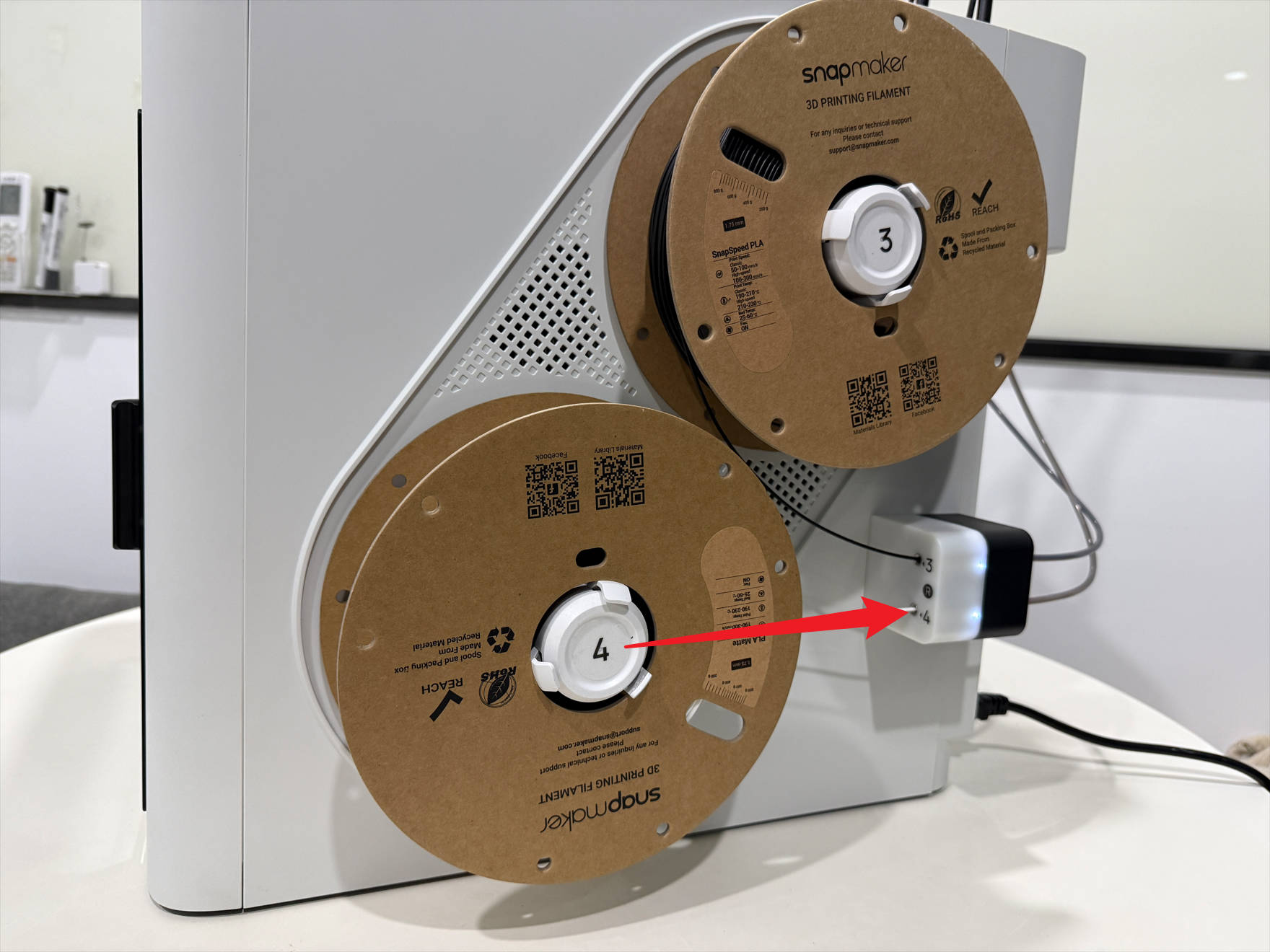

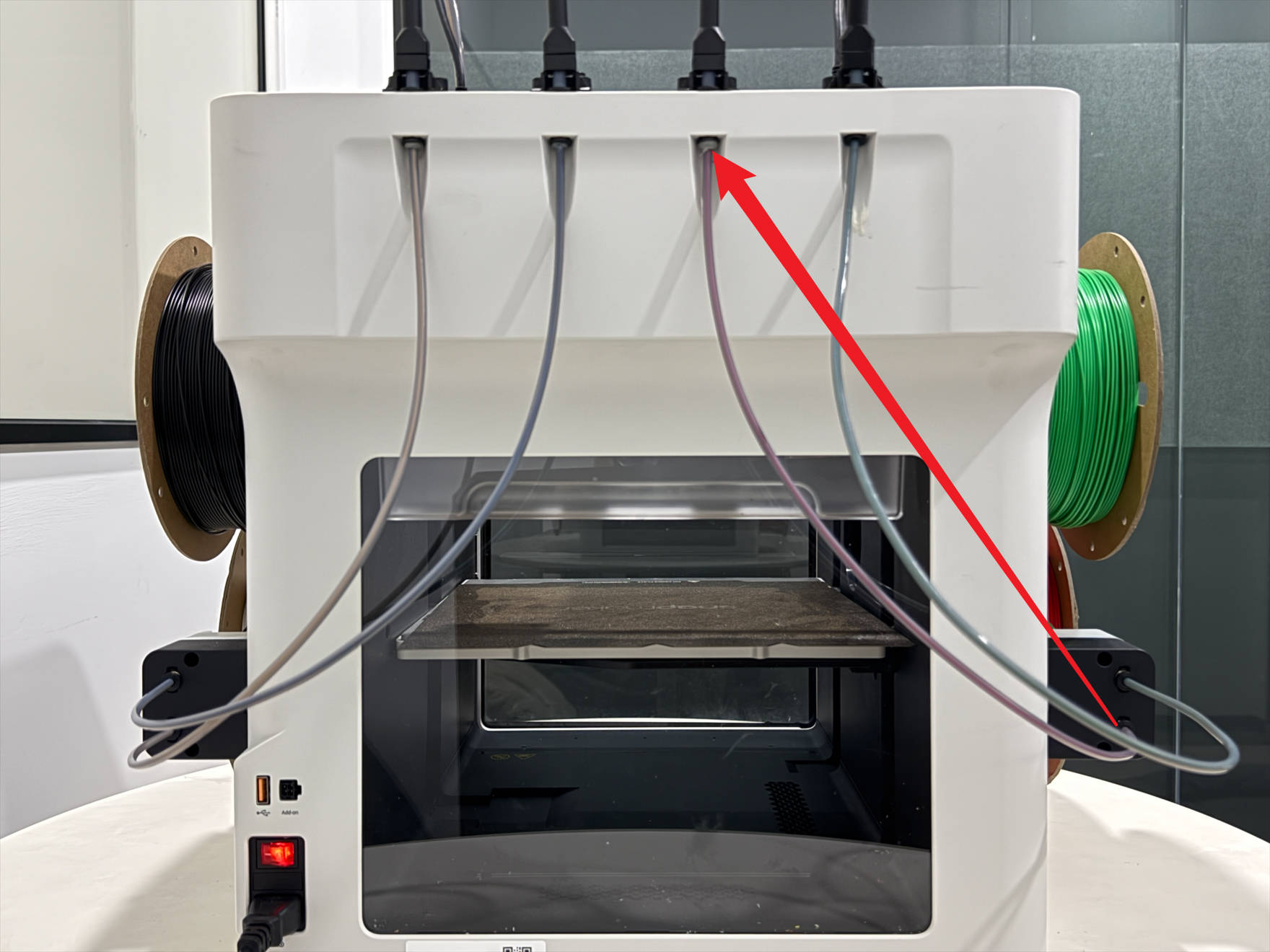

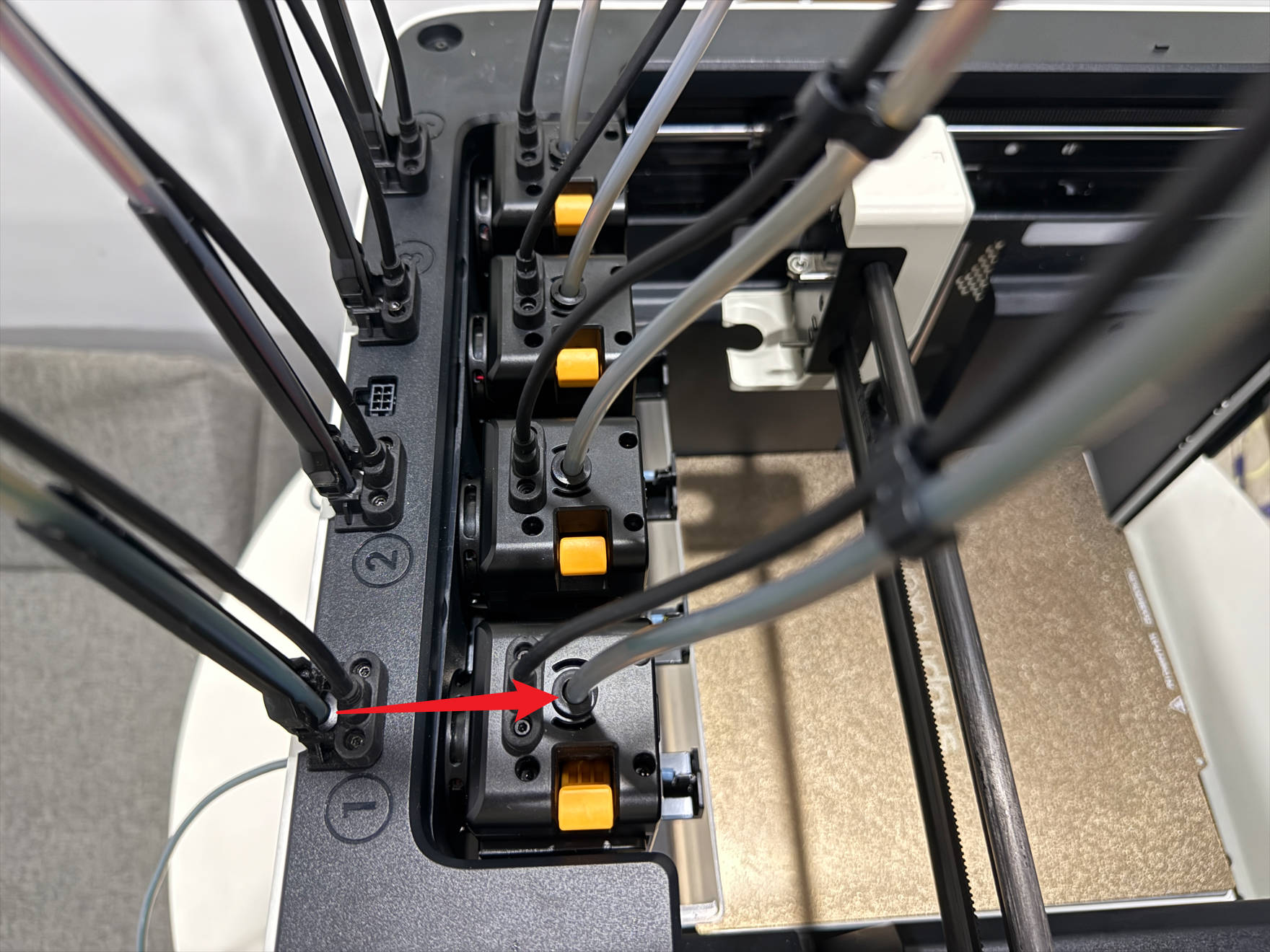

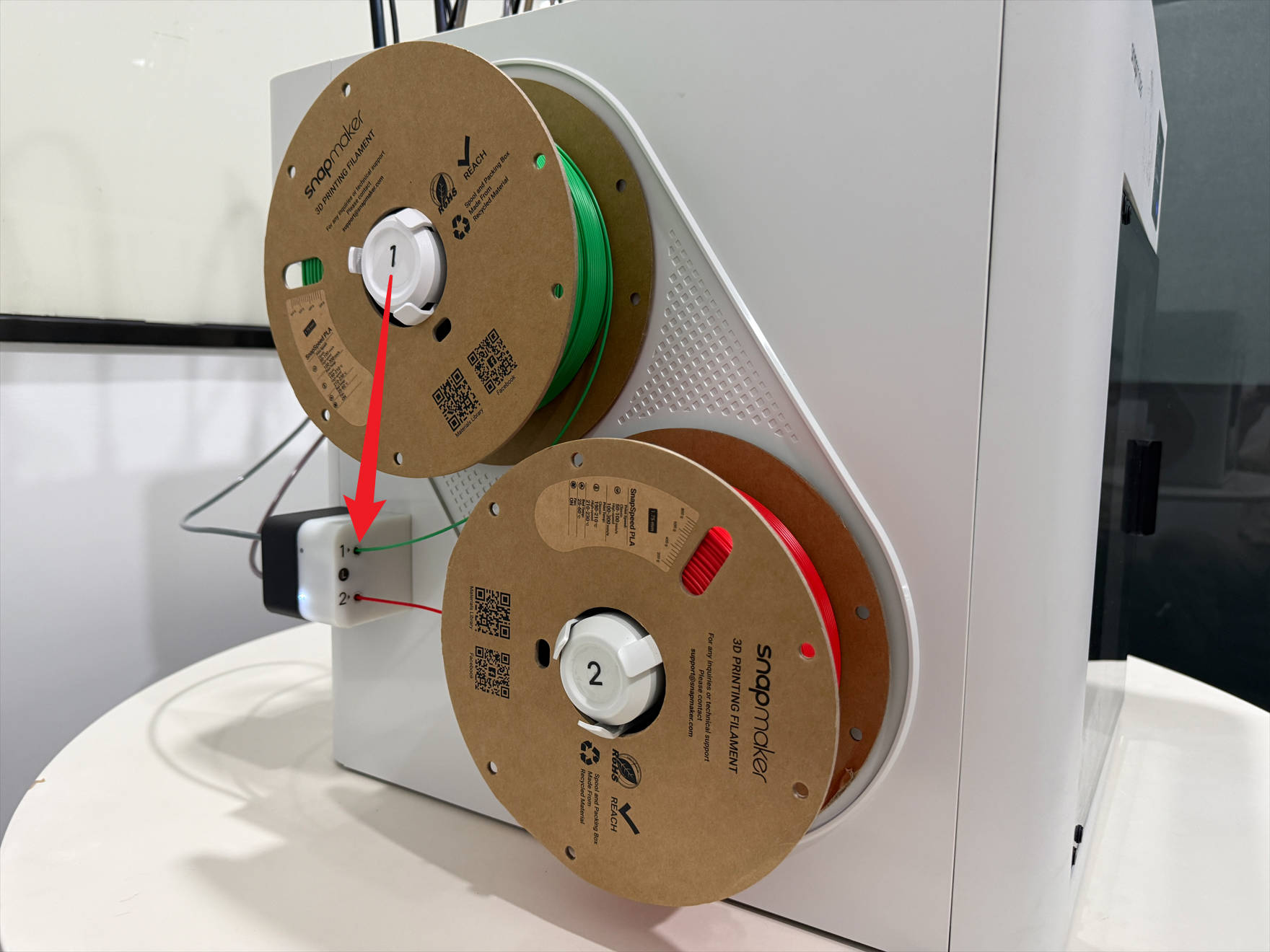

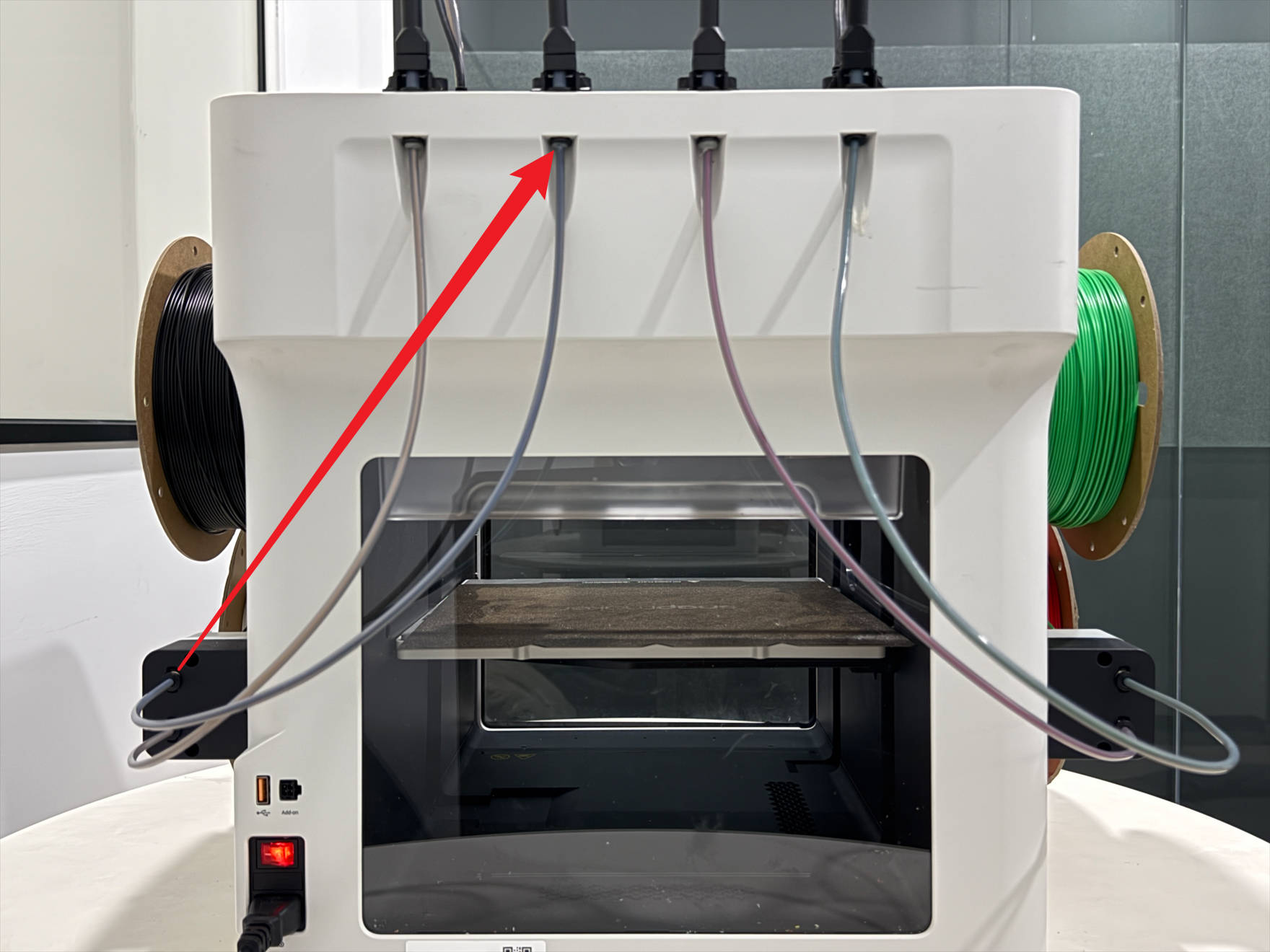

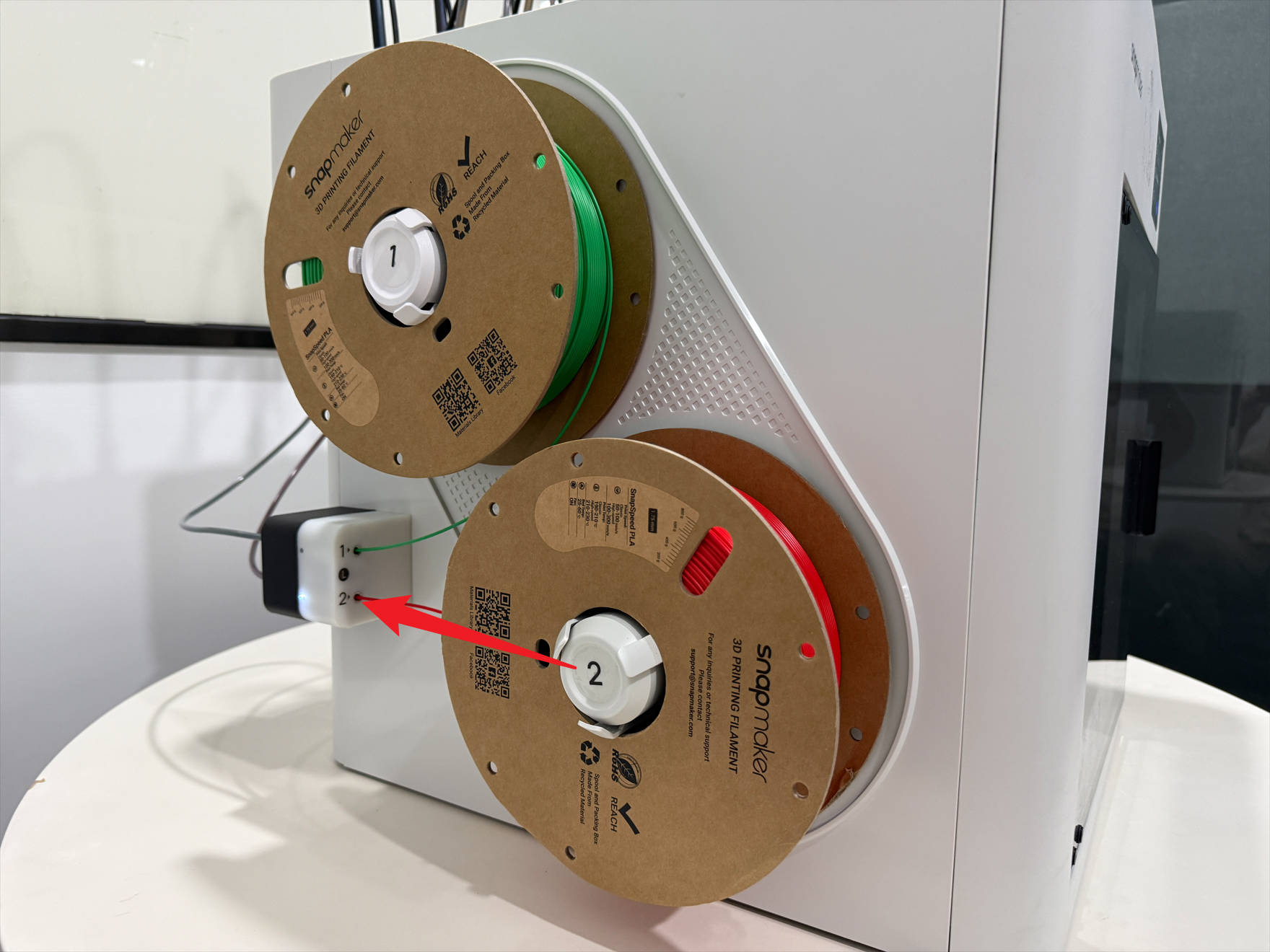

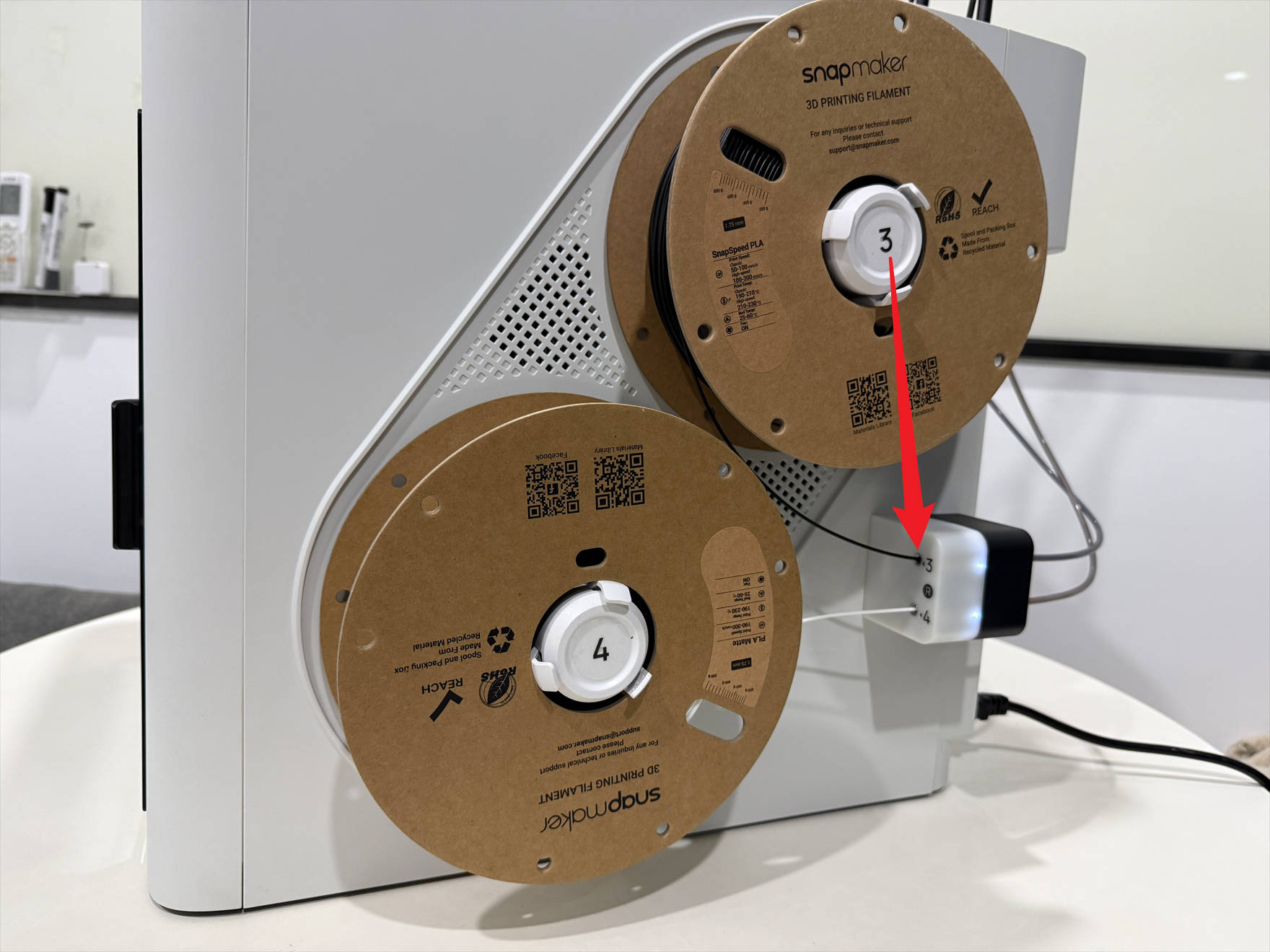

| Toolhead | Spool→Filament feeder | 4mm filament tube | 6mm filament tube |
|---|---|---|---|
| Toolhead1 | |||
| Toolhead2 | |||
| Toolhead3 | |||
| Toolhead4 |
1.2 Información del filamento de Spool 1 y 2 invertida
(1) Apagá la U1 y desenchufala.
(2) Bajá la plataforma de impresión hasta su límite.
(3) Retirá los soportes de filamento 1 y 2, incluyendo los spools.
(4) Retirá el alimentador de filamento izquierdo de la siguiente manera:
(5) Sacá los 8 tornillos con la llave hexagonal H2.0, luego desconectá los 4 cables del toolhead.
(6) Sacá los 4 tapones de silicona y los tornillos que están debajo, en las esquinas del panel superior, con la llave hexagonal H2.0.
(7) Levantá el panel superior y usá una llave hexagonal H2.0 para sacar los 8 tornillos del panel plástico izquierdo.
(8) Pasá el cable del alimentador de filamento por el punto 3. Normalmente, la bobina 1 se conecta al puerto izquierdo de la placa adaptadora RFID, mientras que la bobina 2 va al derecho.
1.3 Información del filamento de Spool 3 y 4 invertida
(1) Apagá la U1 y desenchufala.
(2) Bajá la plataforma de impresión hasta su límite.
(3) Retirá los soportes de filamento 3 y 4, incluyendo los spools.
(4) Retirá el alimentador de filamento derecho de la siguiente manera:
(5) Sacá los 8 tornillos con la llave hexagonal H2.0, luego desconectá los 4 cables del toolhead.
(6) Sacá los 4 tapones de silicona y los tornillos que están debajo, en las esquinas del panel superior, con la llave hexagonal H2.0.
(7) Levantá el panel superior y usá una llave hexagonal H2.0 para sacar los 8 tornillos del panel plástico derecho.
(8) Pasá el cable del alimentador de filamento por el punto 5. Normalmente, la bobina 4 se conecta al puerto izquierdo de la placa de control principal, mientras que la bobina 3 va al derecho.
2. Filamento no detectado después de cargarlo
2.1 Revisá la posición del spool
(1) Fijate si la distancia entre el spool y el panel lateral es mucha; normalmente, debería ser menor a 10 mm.
(2) Si tenés otros filamentos comprados en nuestra tienda oficial que la U1 reconoce sin problemas, instalalos en el soporte del spool que te está dando errores.
(3) Si el nuevo filamento lo reconoce, significa que el RFID del filamento original no estaba programado. Podés configurar manualmente su tipo y color. Si sigue sin reconocerlo, seguí con los pasos de abajo.
2.2 Filamento del spool 1 o 2 no detectado después de cargarlo
(1) Apagá la U1 y desenchufala.
(2) Bajá la plataforma de impresión hasta su límite.
(3) Retirá los soportes de filamento 1 y 2, incluyendo los spools.
(4) Retirá el alimentador de filamento izquierdo.
(5) Sacá los 8 tornillos con la llave hexagonal H2.0, luego desconectá los 4 cables del toolhead.
(6) Sacá los 4 tapones de silicona y los tornillos que están debajo, en las esquinas del panel superior, con la llave hexagonal H2.0.
(7) Levantá el panel superior y usá una llave hexagonal H2.0 para sacar los 8 tornillos del panel plástico izquierdo.
(8) Pasá el cable del alimentador de filamento por el punto 3, fijate si las bobinas 1 y 2 están bien sujetas con cinta y si los 2 cables en el punto 4 están sueltos.
2.3 Filamento del spool 3 o 4 no detectado después de cargarlo
(1) Apagá la U1 y desenchufala.
(2) Bajá la plataforma de impresión hasta su límite.
(3) Retirá los soportes de filamento 3 y 4, incluyendo los spools.
(4) Retirá el alimentador de filamento derecho.
(5) Sacá los 8 tornillos con la llave hexagonal H2.0, luego desconectá los 4 cables del toolhead.
(6) Sacá los 4 tapones de silicona y los tornillos que están debajo, en las esquinas del panel superior.
(7) Levantá el panel superior y usá una llave hexagonal H2.0 para sacar los 8 tornillos del panel plástico derecho.
(8) Pasá el cable del alimentador de filamento por el punto 5, fijate si las bobinas 3 y 4 están bien sujetas con cinta y si los 2 cables en el punto 6 están sueltos.
Contactá a soporte
Si después de probar todo esto seguís con problemas, dale, mandá un ticket a través de https://snapmaker.formcrafts.com/u1-troubleshooting-request y pasanos los resultados de las pruebas con algunas fotos o videos.
