Si notás que el nozzle de tu U1 está raspando o chocando contra el build plate antes o durante la impresión, esta guía te va a venir de diez para solucionar el problema. Vamos a chequear paso a paso desde la nivelación de la cama hasta la configuración del eje Z para que todo vuelva a andar joya.
Compatibilidad
Esta guía aplica exclusivamente al modelo U1. Tenelo en cuenta cuando revises los componentes de tu máquina.
Cuándo usar esta guía

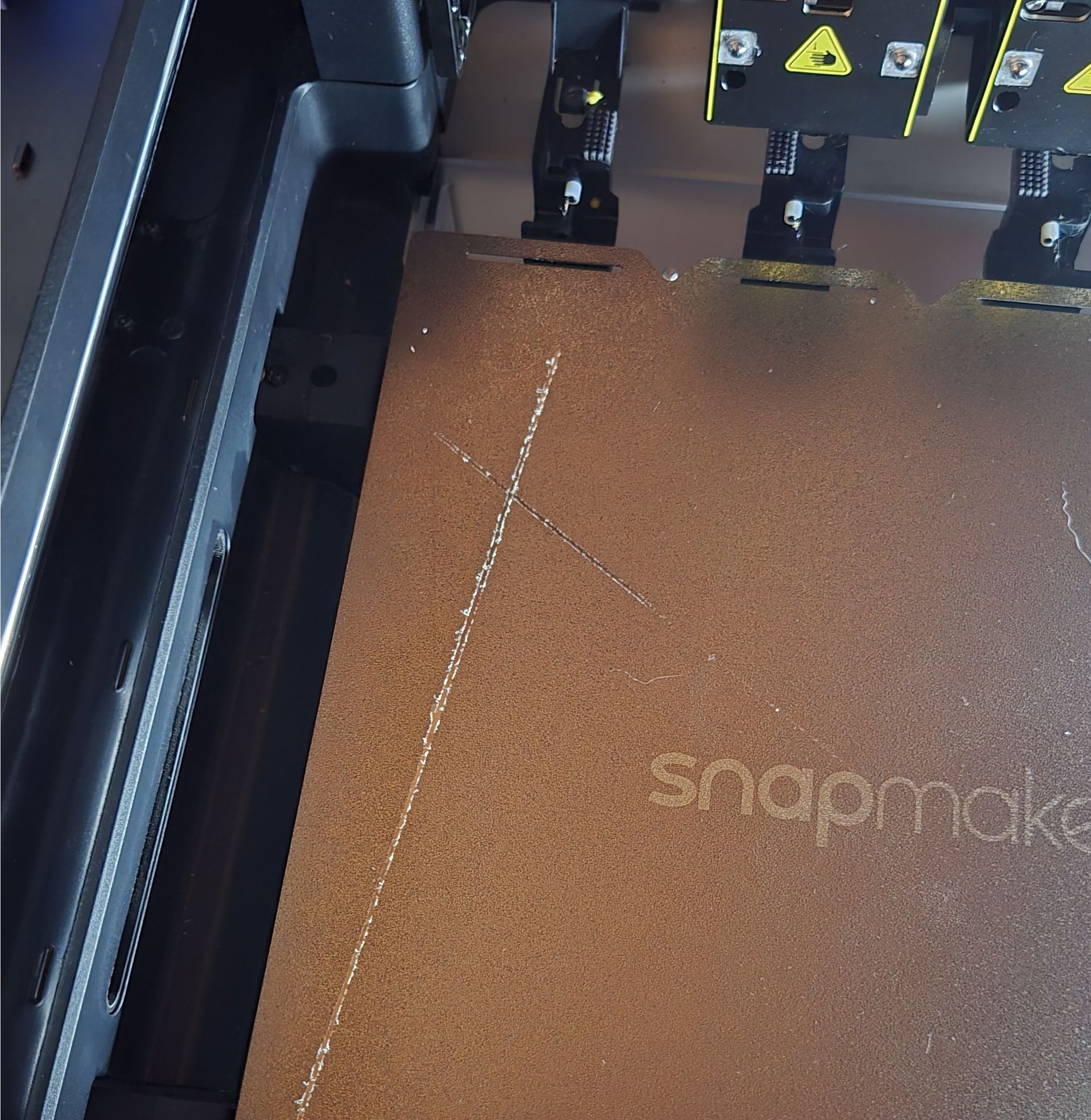

Fijate de seguir estos pasos si te pasa alguna de estas situaciones: el nozzle raya o choca el build plate al moverse, el cabezal hace ruidos de fricción o golpes raros, o si la superficie del build plate tiene marcas, rayones o desgaste en zonas específicas.
Ficha técnica
Dificultad: ⭐⭐⭐☆☆ (Normal). Tiempo estimado: 20 minutos.
Diagnóstico rápido

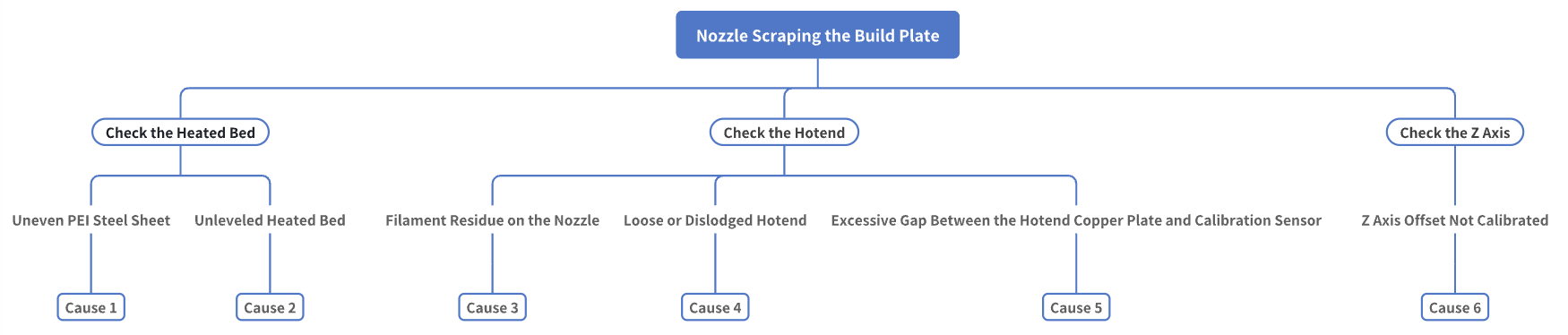

¿Qué es lo que estás viendo? Si el build plate está desparejo o la cama no está nivelada, andá directo al Paso 1. Si ves algo raro en el montaje del hotend, fijate en el Paso 2. Si todo lo anterior parece estar bien, saltá al Paso 3 para revisar el eje Z.
Notas importantes
Antes de tocar cualquier parte del hardware, acordate siempre de apagar la máquina para evitar cualquier lío o accidente eléctrico.
Paso 1: Revisar la cama caliente

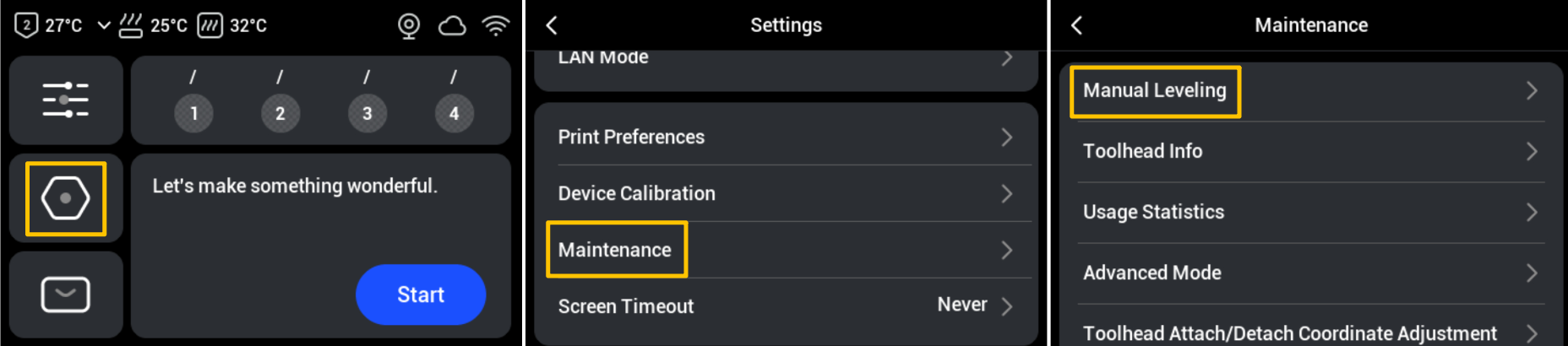

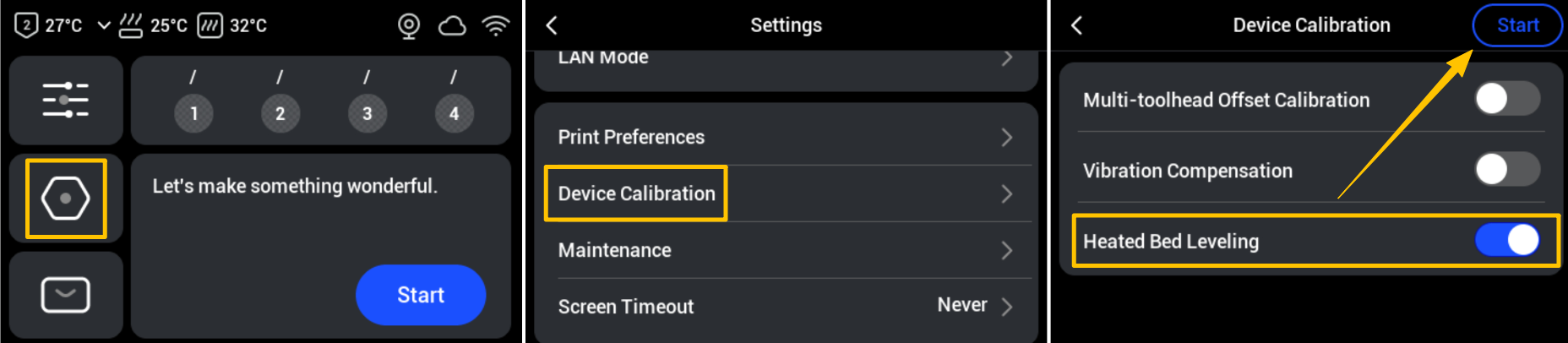

Si el nozzle raspa en posiciones distintas, lo más probable es que sea un tema de nivelación. Primero, chequeá que no hayan quedado restos de filamento en la PEI steel sheet; si encontrás algo, sacalo con una espátula. También fijate si el build plate tiene bultos o está deformado; si es así, te conviene cambiarlo. Después, desde la pantalla, andá a Ajustes > Mantenimiento > Nivelación manual y seguí las instrucciones. Al terminar, no te olvides de correr la nivelación automática en Calibración del dispositivo > Nivelación de cama caliente.
Paso 2: Revisar el hotend

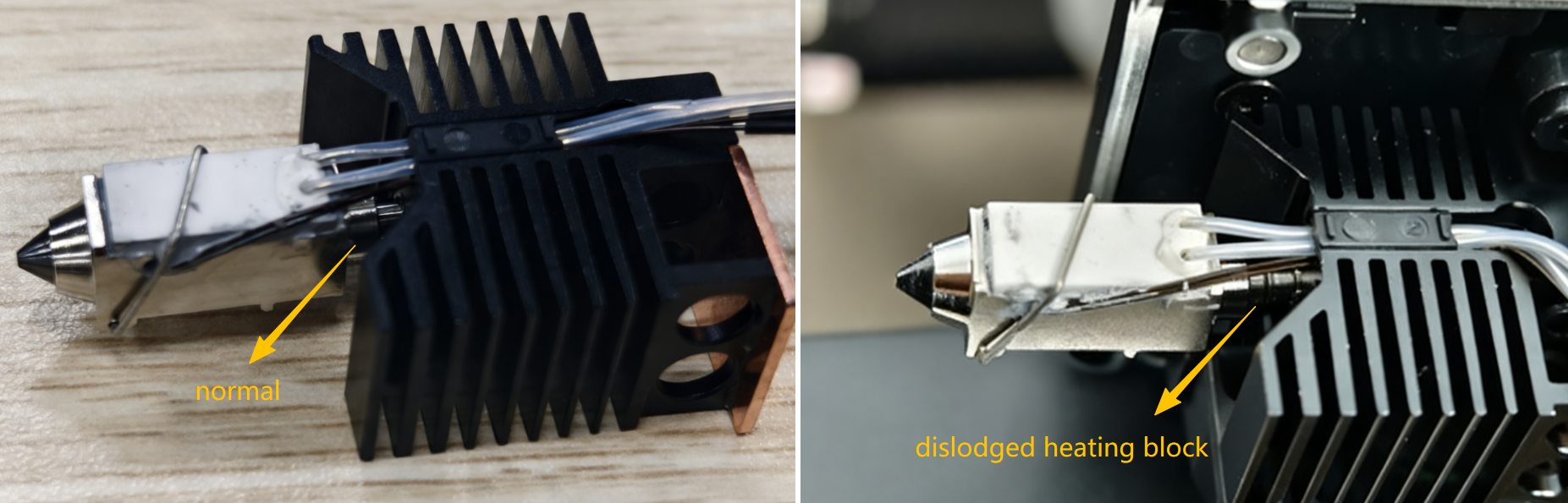

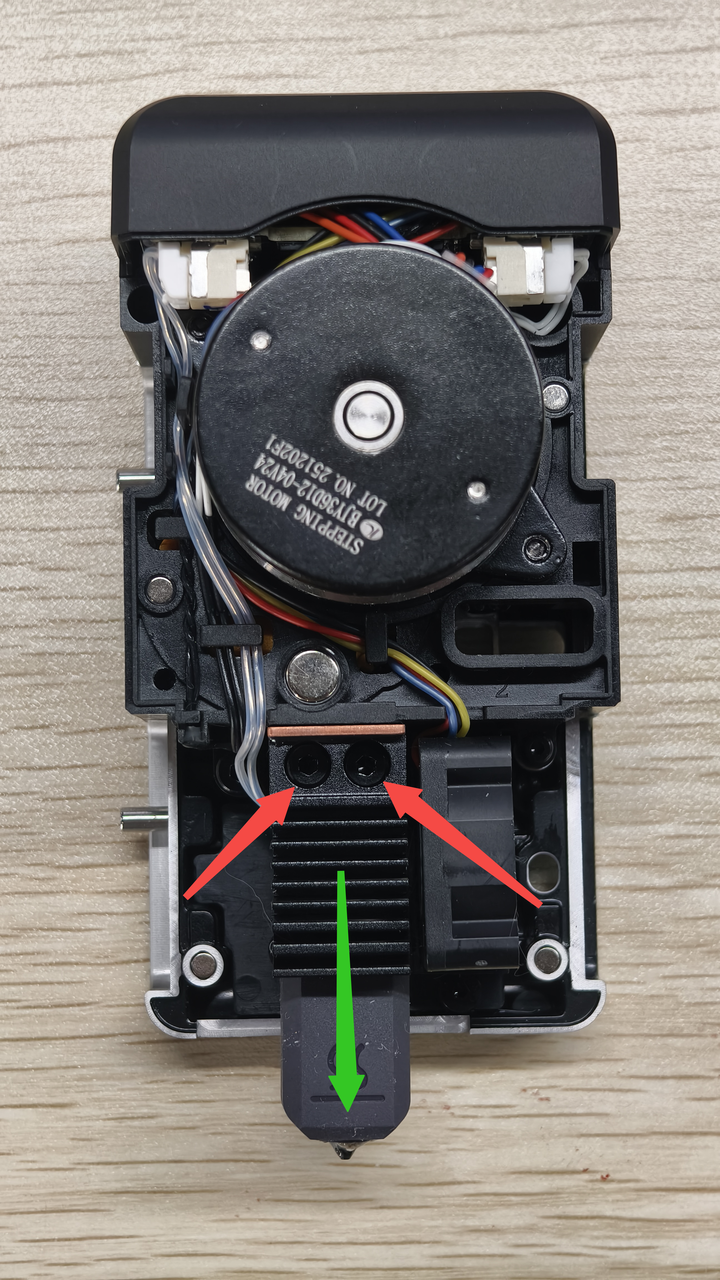

Antes de empezar, descargá el filamento del cabezal que corresponda. Chequeá si hay restos de material pegados en la punta del nozzle, ya que eso puede acortar la distancia con el build plate y causar el roce; si está sucio, calentá el nozzle y limpialo con una pinza o cepillo de alambre. También verificá que el hotend no esté flojo: con la máquina apagada, fijate si el bloque tiene juego o se mueve al tocarlo. Si ves que baila, vas a tener que ajustarlo o cambiarlo por el de repuesto que viene en el kit. Por último, fijate que el espacio entre la placa de cobre del hotend y el sensor sea de entre 0.1 y 0.4 mm; podés usar una hoja A4 para medirlo y ajustar los tornillos si hace falta.
Paso 3: Revisar el eje Z

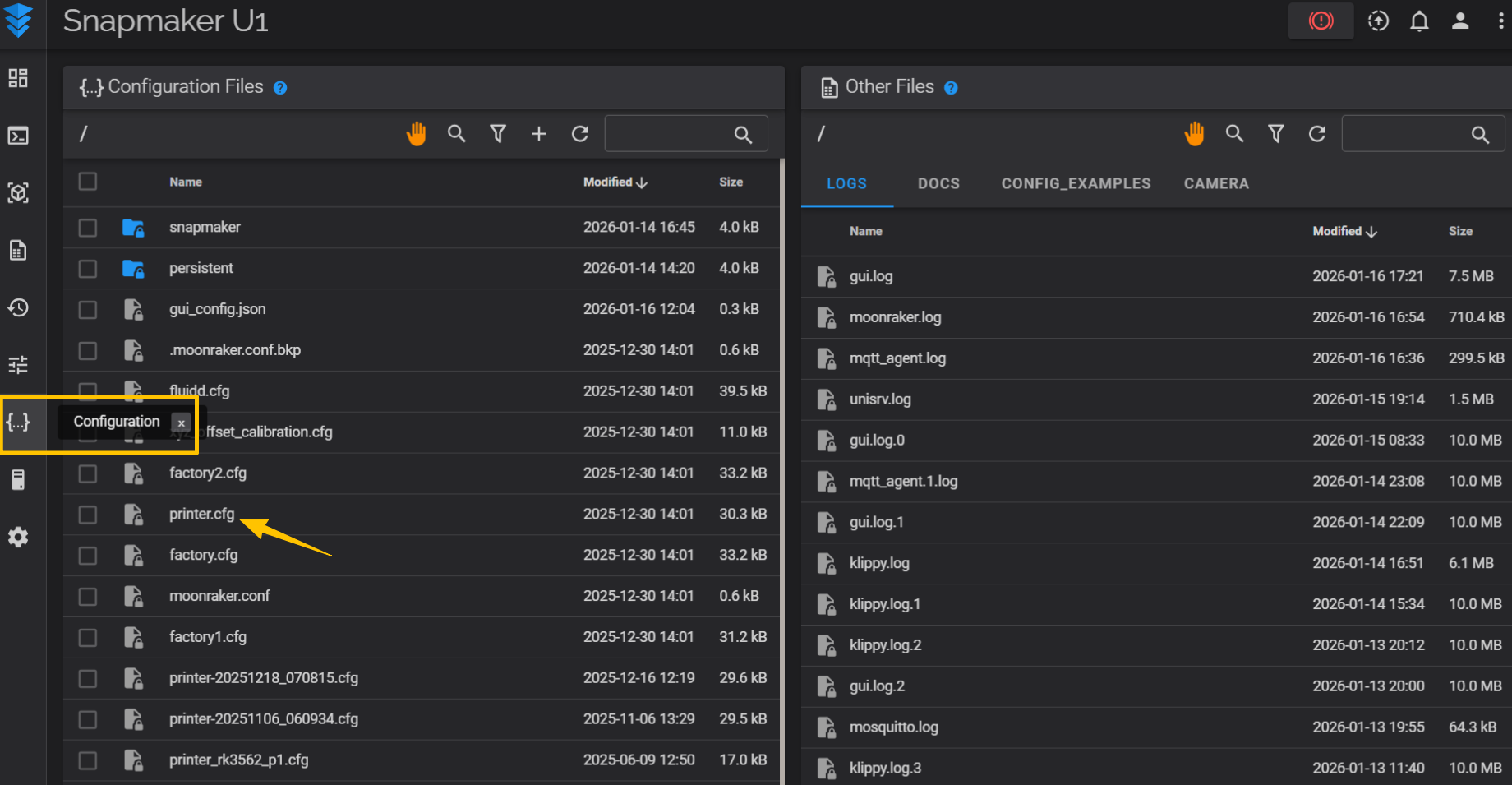

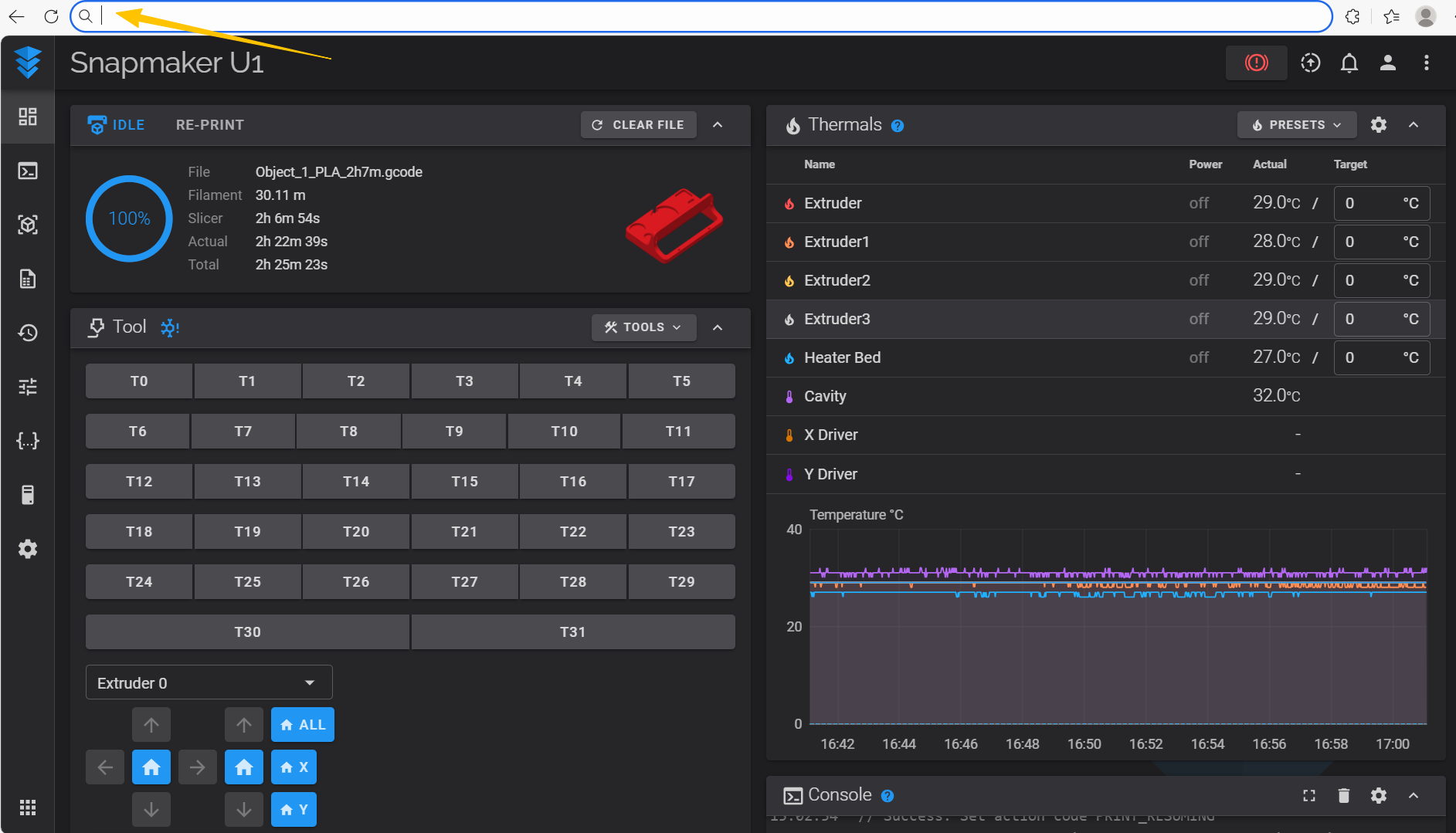

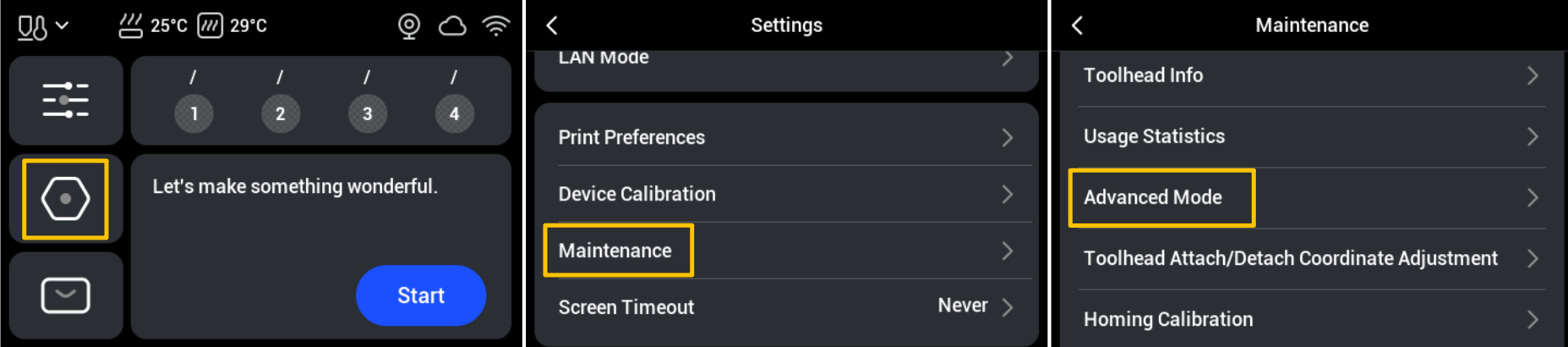

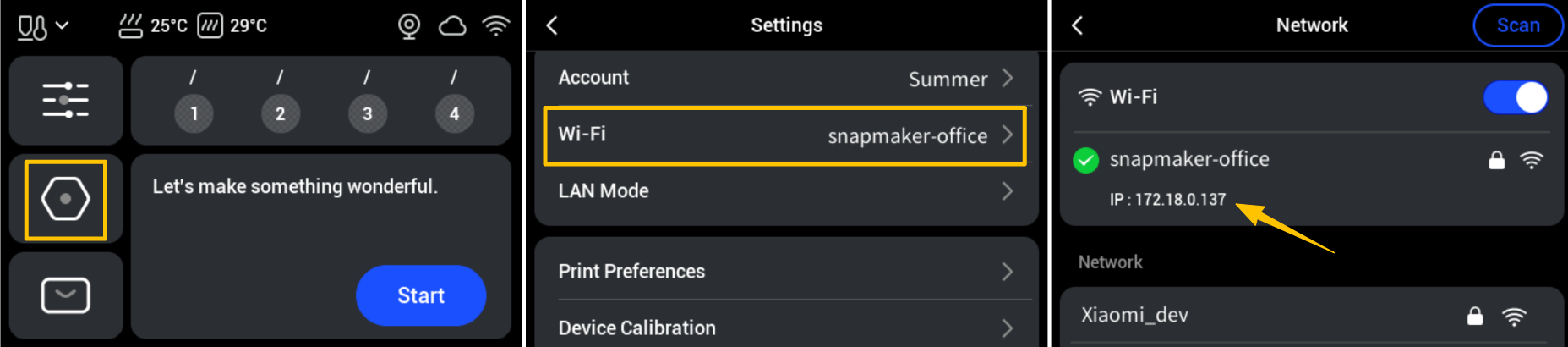

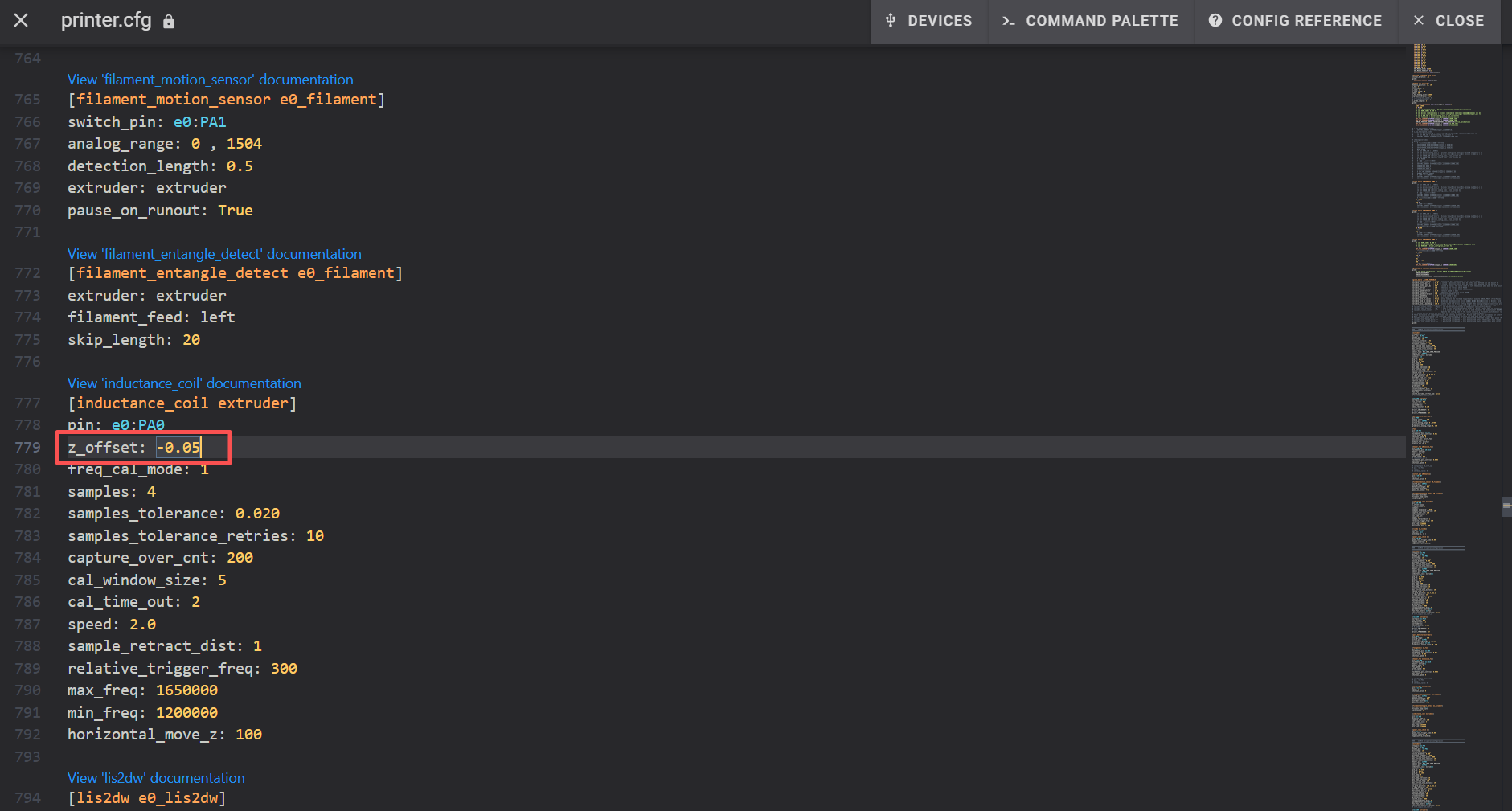

Si el offset del eje Z está mal, el nozzle va a empezar a imprimir muy abajo aunque la cama esté nivelada. Para corregirlo, activá el Modo Avanzado en los Ajustes y buscá la IP de la impresora en la sección de Wi-Fi. Meté esa IP en tu navegador para entrar a la interfaz de Fluidd, buscá el archivo "printer.cfg" y localizá el parámetro "z_offset". Modificá el valor de a pasos muy chicos (no más de 0.05 mm por vez), guardá los cambios y reiniciá la impresora. Probá tirando una primera capa y fijate cómo sale; si el raspado empeora, ajustá el valor para el otro lado hasta que quede perfecto.
Verificación
Una vez que termines con los ajustes, hacé una prueba de impresión de la primera capa. Si el nozzle se mueve suavemente y no deja marcas en el build plate, ya estás listo para seguir imprimiendo sin dramas.
Galería de referencia
Fuente: Adaptado al español desde el wiki Snapmaker (licencia CC BY-SA). Revisión técnica por equipo Breva.
