Si el motor del extruder de tu máquina está dañado, vas a tener que cambiarlo para que la impresión siga funcionando bien. En esta guía te mostramos cómo desarmar el toolhead de la U1 y realizar el reemplazo de forma segura en unos 20 minutos.
Ubicación
El motor del extruder está adentro de la unidad del extruder en el toolhead. Para llegar al motor y cambiarlo, vas a tener que sacar y desarmar toda la unidad del extruder.
Dificultad y tiempo estimado
Dificultad: ★★★☆☆ (Fácil)
Tiempo estimado: 20 minutos
Cuándo reemplazarlo
Tenés que hacer este cambio cuando el motor del extruder esté dañado o presente fallas mecánicas.
Herramientas y piezas necesarias
Vas a necesitar una llave hex H1.5, una llave hex H2.0 y el motor del extruder nuevo.
Paso 1. Sacar el toolhead

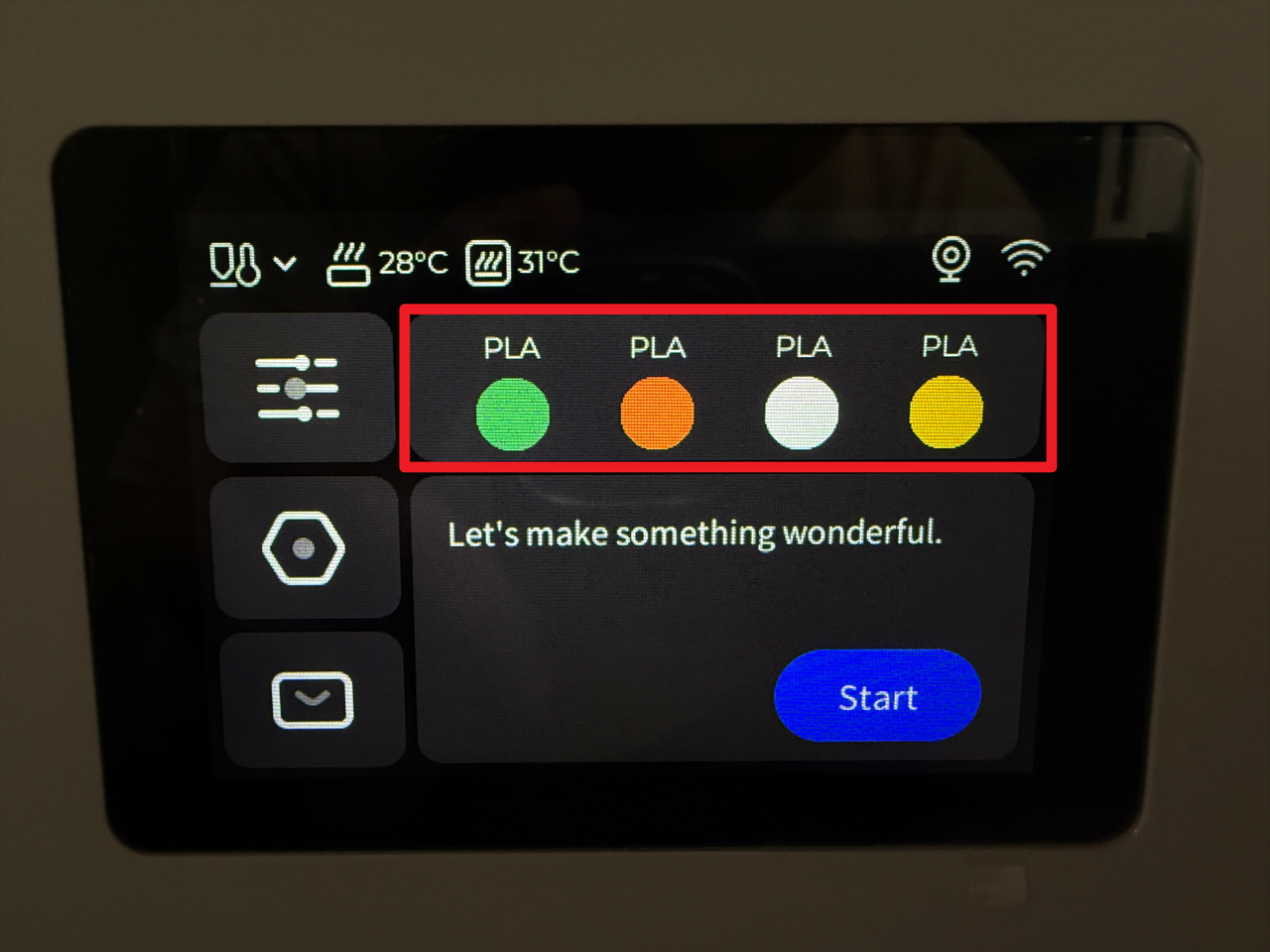

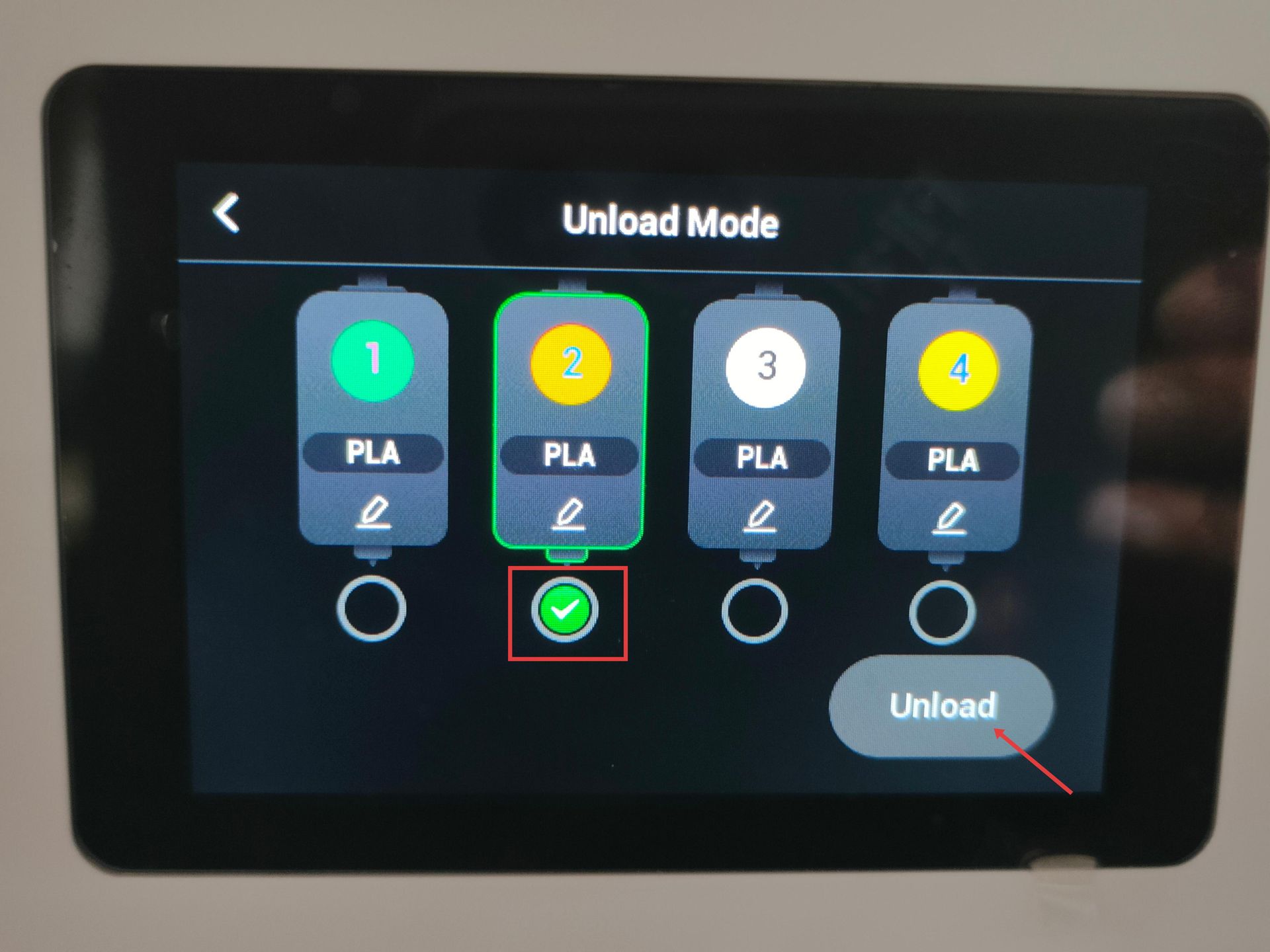

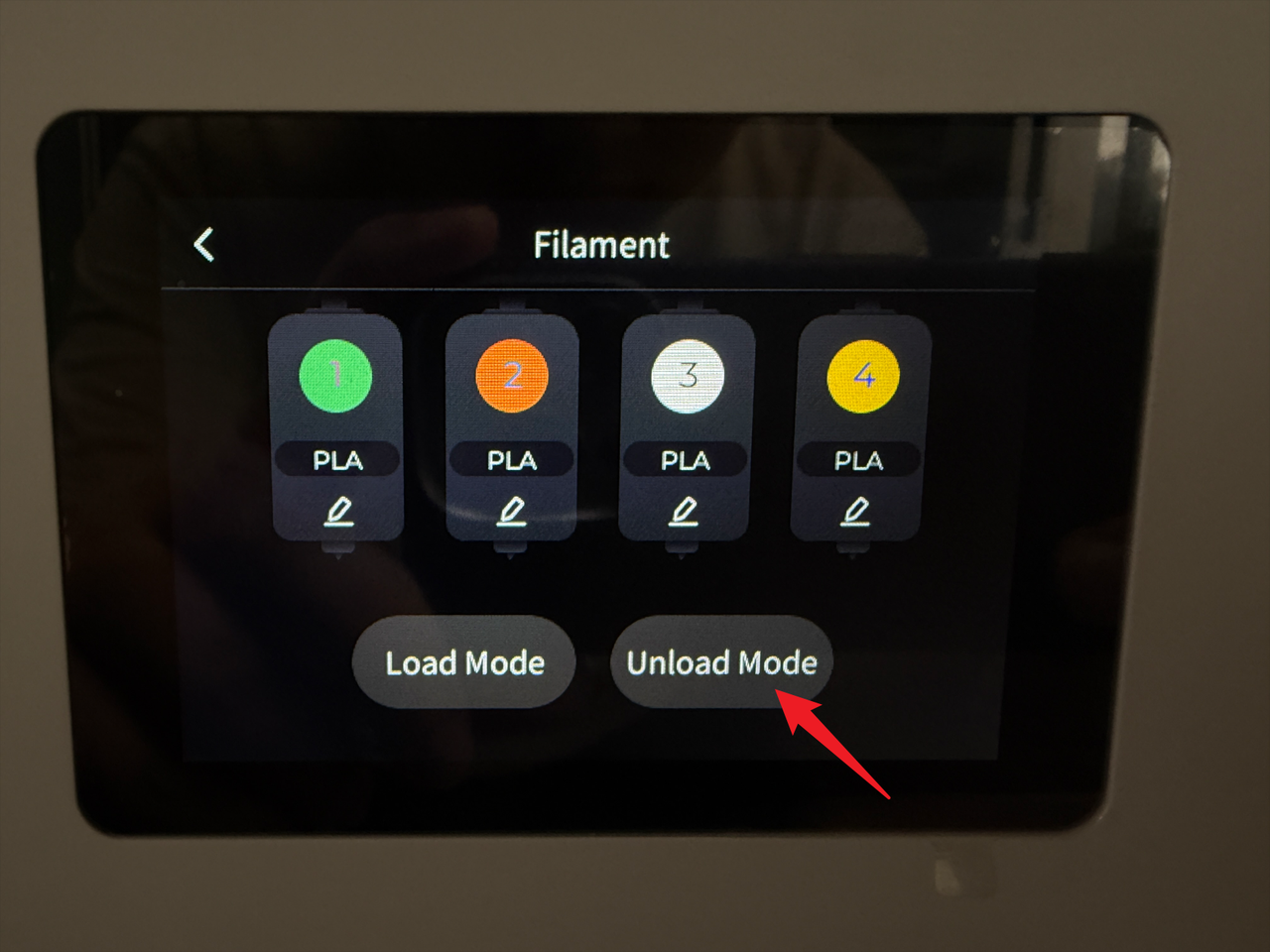

1.1 Descargar filamento: Tocá el área indicada en la pantalla, seleccioná "Unload Mode", elegí el toolhead correspondiente (por ejemplo, el Nro. 2) y dale a "Unload". Esperá a que el sistema termine la descarga automática.

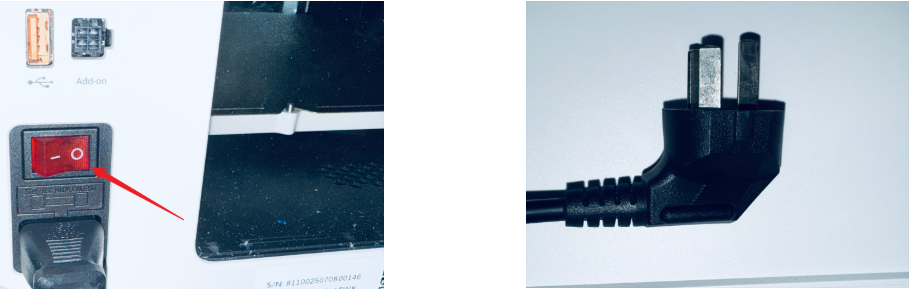

1.2 Desmontar el toolhead: ¡Antes de seguir, apagá la máquina y desenchufá el cable de alimentación! Para el cabezal Nro. 1, deslizalo a la derecha hasta que el pin de localización se vea bien. Para los cabezales 2, 3 y 4, deslizalos a la izquierda.

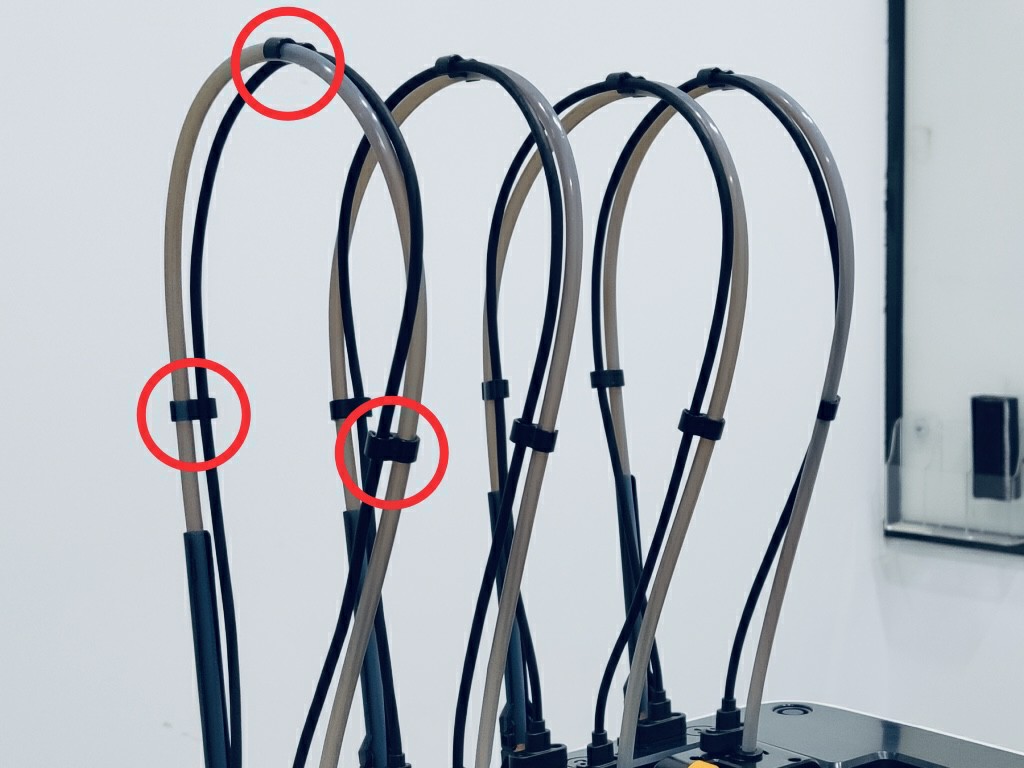

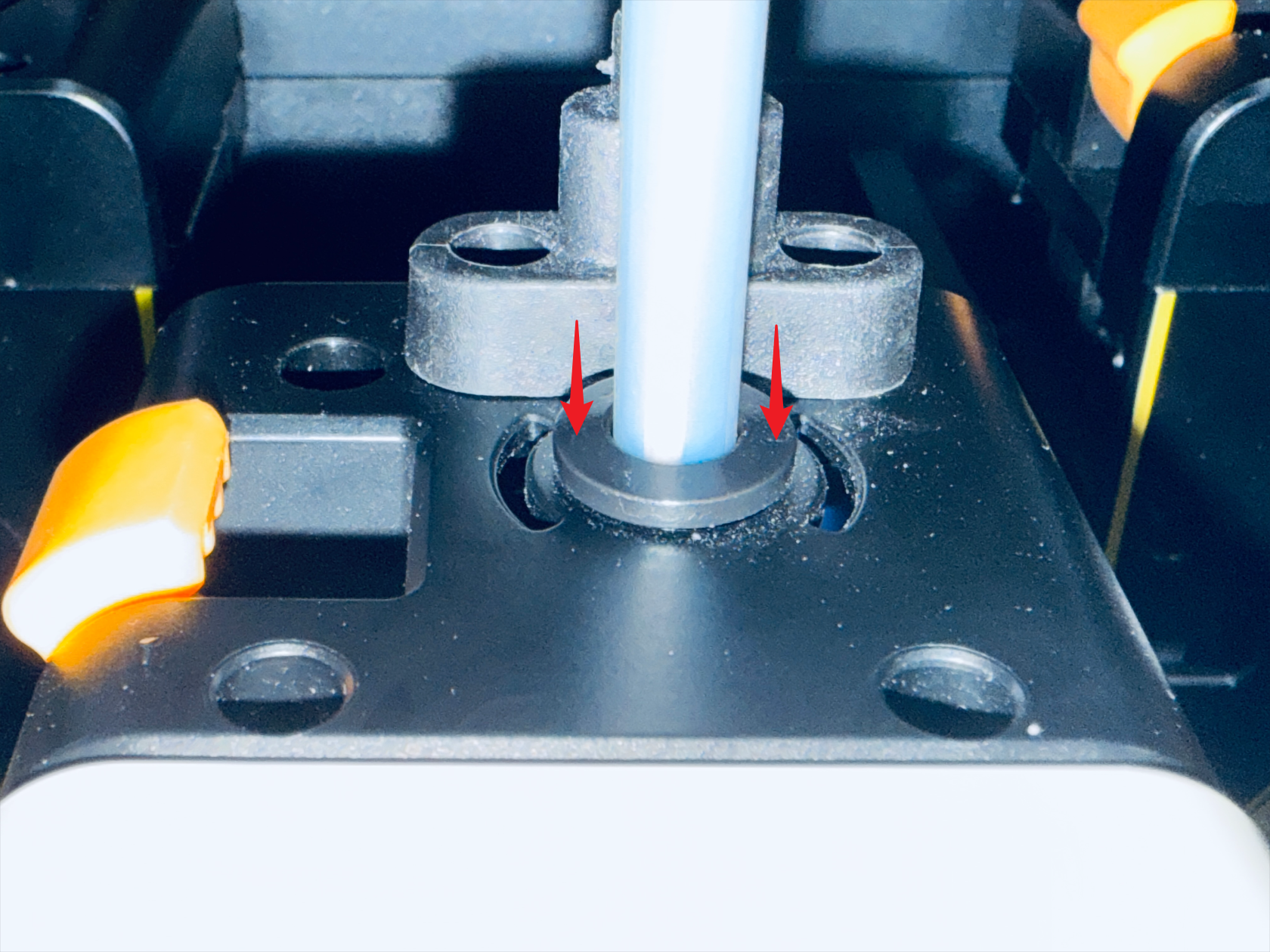

1.3 Sacar filamento y tubo guía: Retirá los tres clips de cables, presioná el racor de liberación rápida y sacá el filamento junto con su tubo.

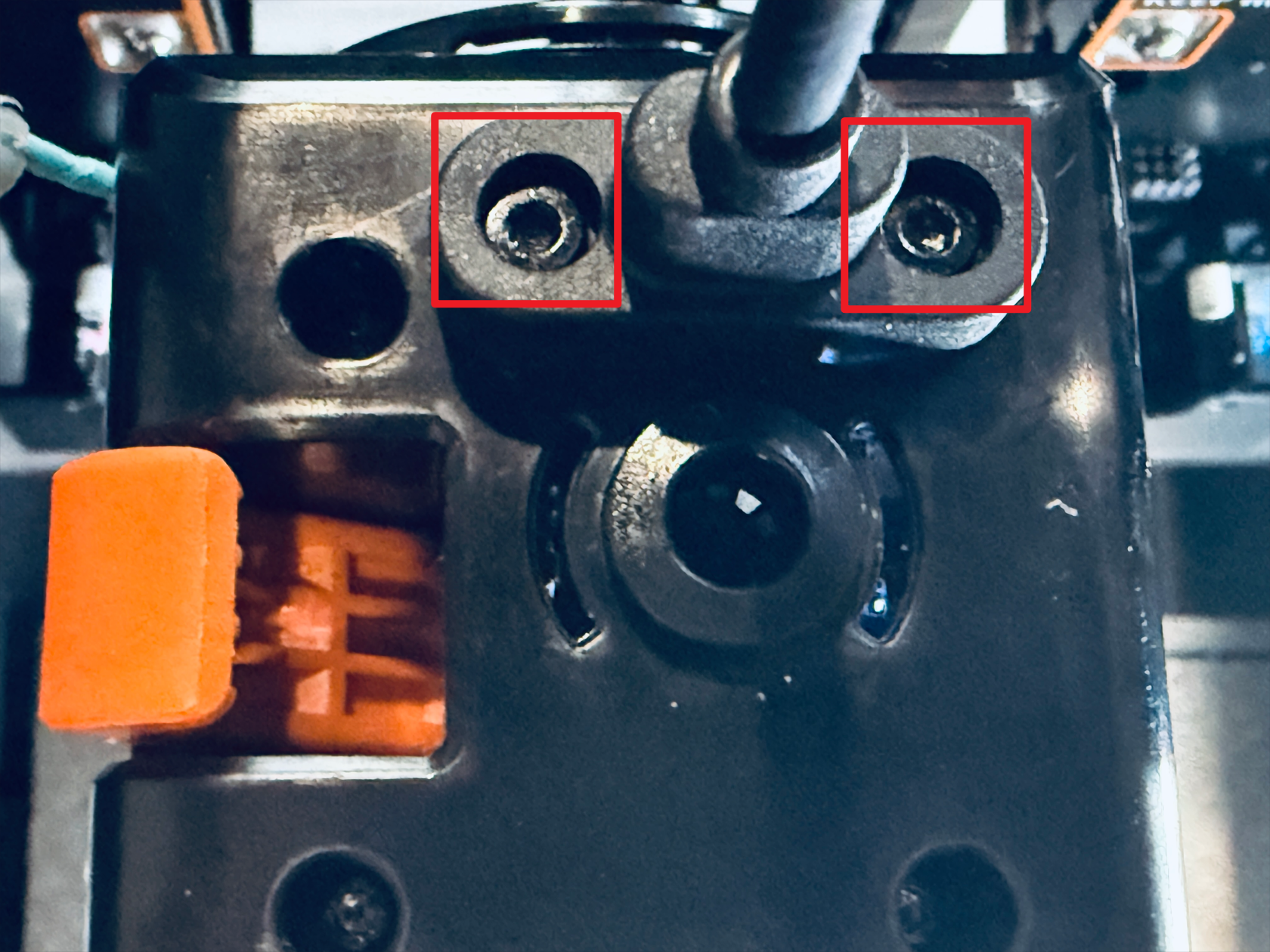

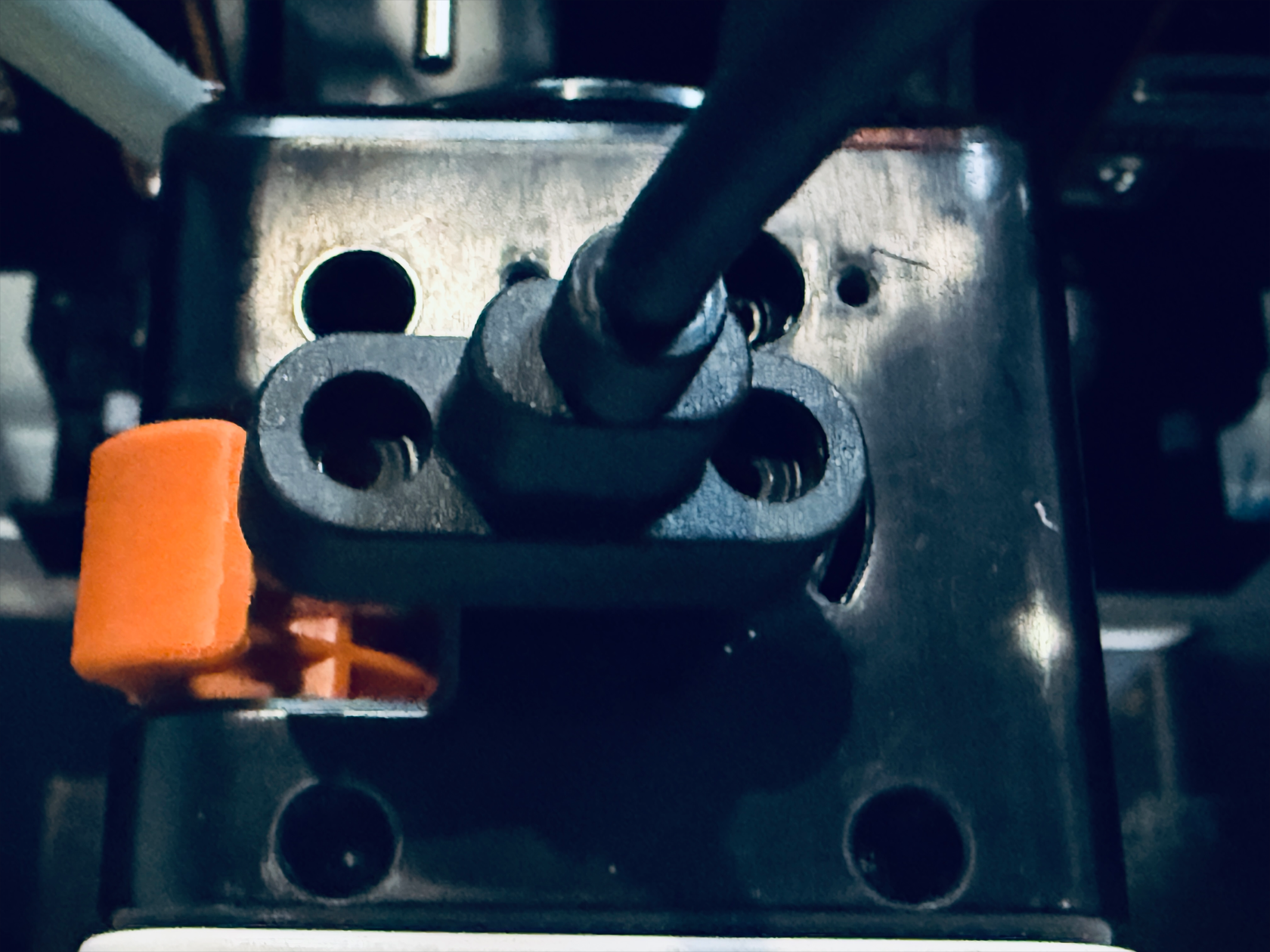

1.4 Desconectar USB y sacar el toolhead: Usá la llave hex H2.0 para sacar los dos tornillos de montaje. Desenchufá el cable USB y retirá el toolhead con cuidado.
Paso 2. Sacar la PCB

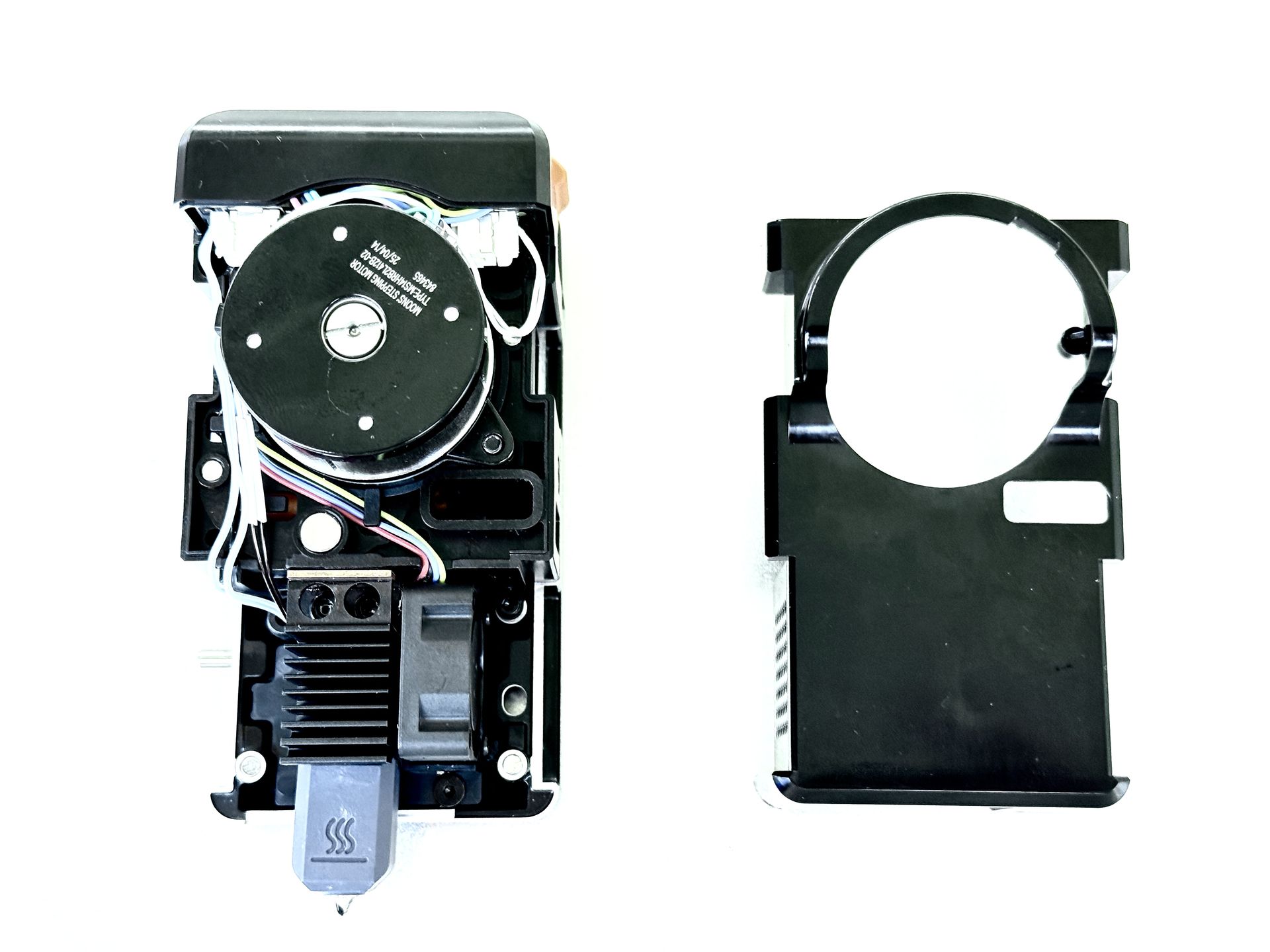

2.1 Sacar las tapas: Usá la llave hex H2.0 para sacar los tres tornillos de la tapa superior y retirala. Después, sacá la tapa trasera del toolhead.
2.2 Desconectar cables y sacar la PCB: Desconectá los cables de la PCB. Cuando la vuelvas a instalar, fijate en el esquema de conexiones: Motor (verde, negro, azul, rojo), Detección de filamento (rojo, amarillo, negro), Sensor de calibración (negro), Ventilador (rojo, negro, azul, amarillo), Calentador cerámico (blanco) y Termistor (blanco). Usá las llaves H1.5 y H2.0 para sacar los tornillos M2×6 y ST2.6×6, y retirá la PCB.
Paso 3. Sacar la unidad del extruder
Usá las llaves hex H1.5 y H2.0 para sacar los 2 tornillos M2×10 y los 2 tornillos M3×8 respectivamente. Apartá los cables que están sobre la superficie y retirá la unidad del extruder.
Paso 4. Sacar el motor del extruder viejo
Con la llave H2.0, sacá los 4 tornillos de fijación para retirar el bloque de rodamientos del extruder. Después, sacá el tornillo que sujeta el resorte de presión. Por último, sacá los 2 tornillos que fijan el motor y retirá tanto el motor del extruder como su protector térmico.
Paso 5. Instalar el motor nuevo y armar la unidad
Colocá el protector térmico y el motor nuevo en orden (asegurándote de que el cable del motor quede como en la ilustración), da vuelta el conjunto y ajustá los 2 tornillos con la llave H2.0. Reinstalá el resorte de presión y el bloque de rodamientos con sus respectivos tornillos. Finalmente, volvé a poner la unidad del extruder en su lugar usando los tornillos M2×10 y M3×8.
Paso 6. Reensamblar el toolhead
Colocá la PCB en su posición y ajustá los tornillos M2×6 y ST2.6×6. Volvé a conectar todos los cables de la PCB y acomodalos con cuidado para que no queden apretados. Para terminar, volvé a poner la tapa superior y la trasera.
Paso 7. Instalar el toolhead
7.1 Colocar el toolhead en el soporte: Antes de instalarlo, asegurate de que los sliders estén en la posición correcta. El slider del toolhead 1 debe estar a la izquierda, y los de los toolheads 2, 3 y 4 a la derecha. Podés usar una llave hex para mover el slider hasta que se vea la marca roja.
Verificación
Una vez que termines, prendé la máquina y verificá que el motor responda correctamente cargando un poco de filamento. Si tenés alguna duda o el problema persiste, contactate con el soporte técnico de Snapmaker.
Fuente: Adaptado al español desde el wiki Snapmaker (licencia CC BY-SA). Revisión técnica por equipo Breva.
