Esta guía te explica qué hacer cuando el tornillo que tensa la correa dentada XY de la U1 se falsea y su muesca hexagonal queda redondeada. Vas a encontrar los pasos detallados para desarmar la máquina, cambiar los tornillos dañados y volver a armar todo. Es un procedimiento fácil que te va a llevar unos 20 minutos.
💡 Compatibilidad
Esta guía aplica al siguiente modelo de máquina: U1.
📝 Descripción del problema
El tornillo que tensa la correa dentada XY se falseó y la cabeza Allen quedó redondeada.

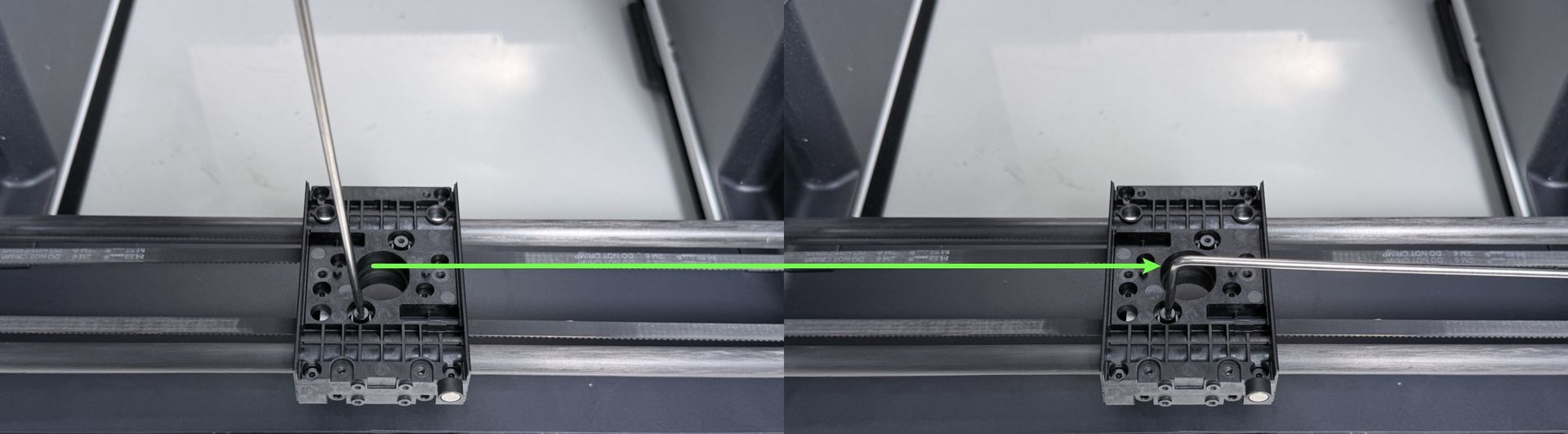

Tip: Cuando te cueste aflojar o apretar el tornillo con el lado corto de la llave Allen en L, cambiala y usá el lado más largo; esto te da más palanca y hace que la movida sea mucho más fácil.
📋 Info rápida
- Dificultad: ⭐⭐⭐☆☆ (Fácil)
- Tiempo estimado: 20 minutos
- Habilidad requerida: Desarme y armado básico de la máquina.
🔧 Preparación
Herramientas / Materiales necesarios:
- Pinza de punta (1)
- Llave Allen H2.0 (1)
- Llave Allen H1.5 (1)
- Tornillo Allen M3×16 (2)
🛠️ Procedimiento
Parte 1 - Reemplazar los tornillos falseados

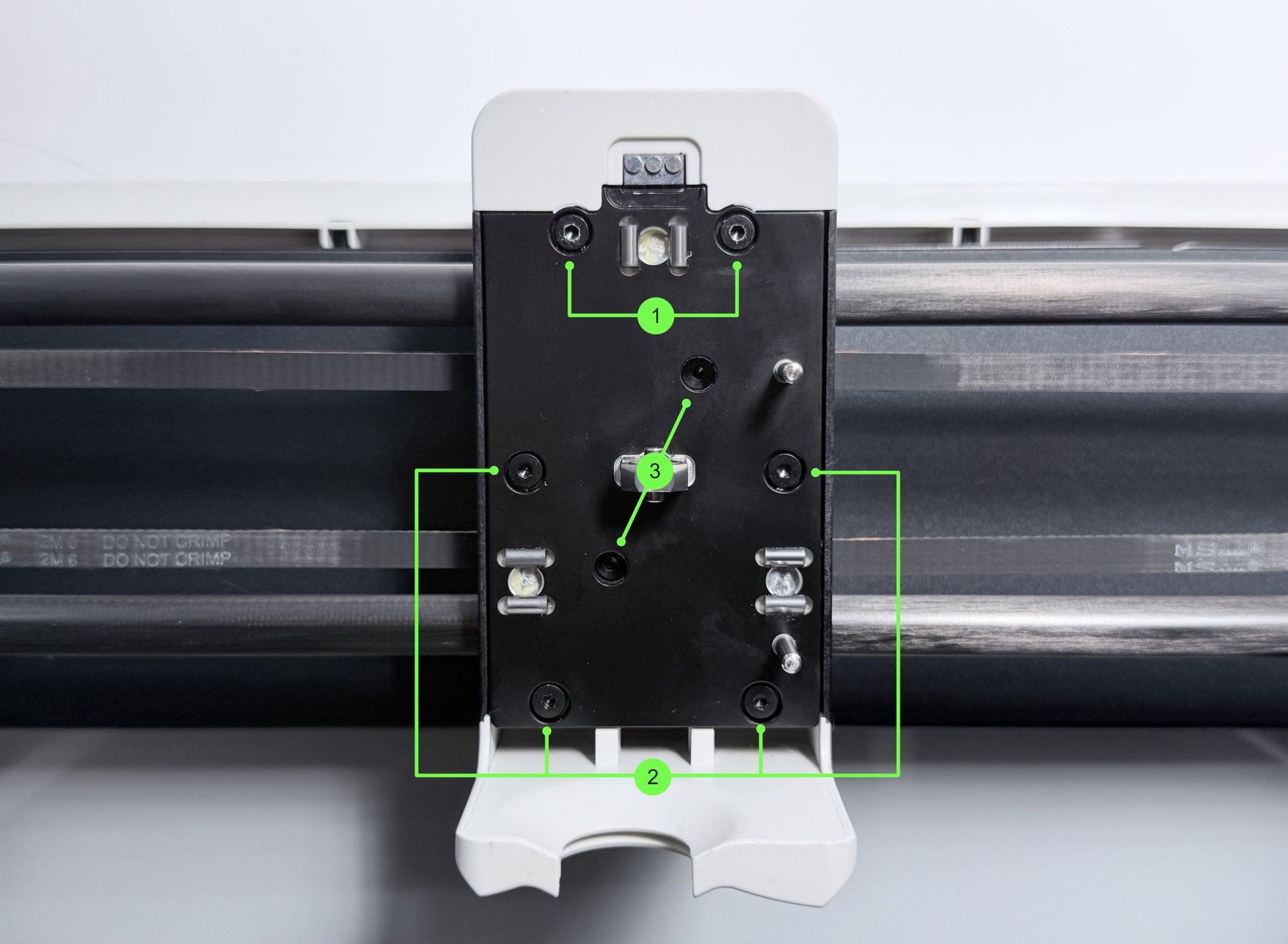

(1) Sacá los tornillos de los grupos 1 y 2 usando una llave Allen H2.0.
- Grupo 1: ST3 × 8 (Cant: 2) - Base hembra del cabezal (toolhead)
- Grupo 2: ST3 × 8 (Cant: 4) - Base hembra del cabezal
- Grupo 3: M3 × 16 (Cant: 2) - Correa XY

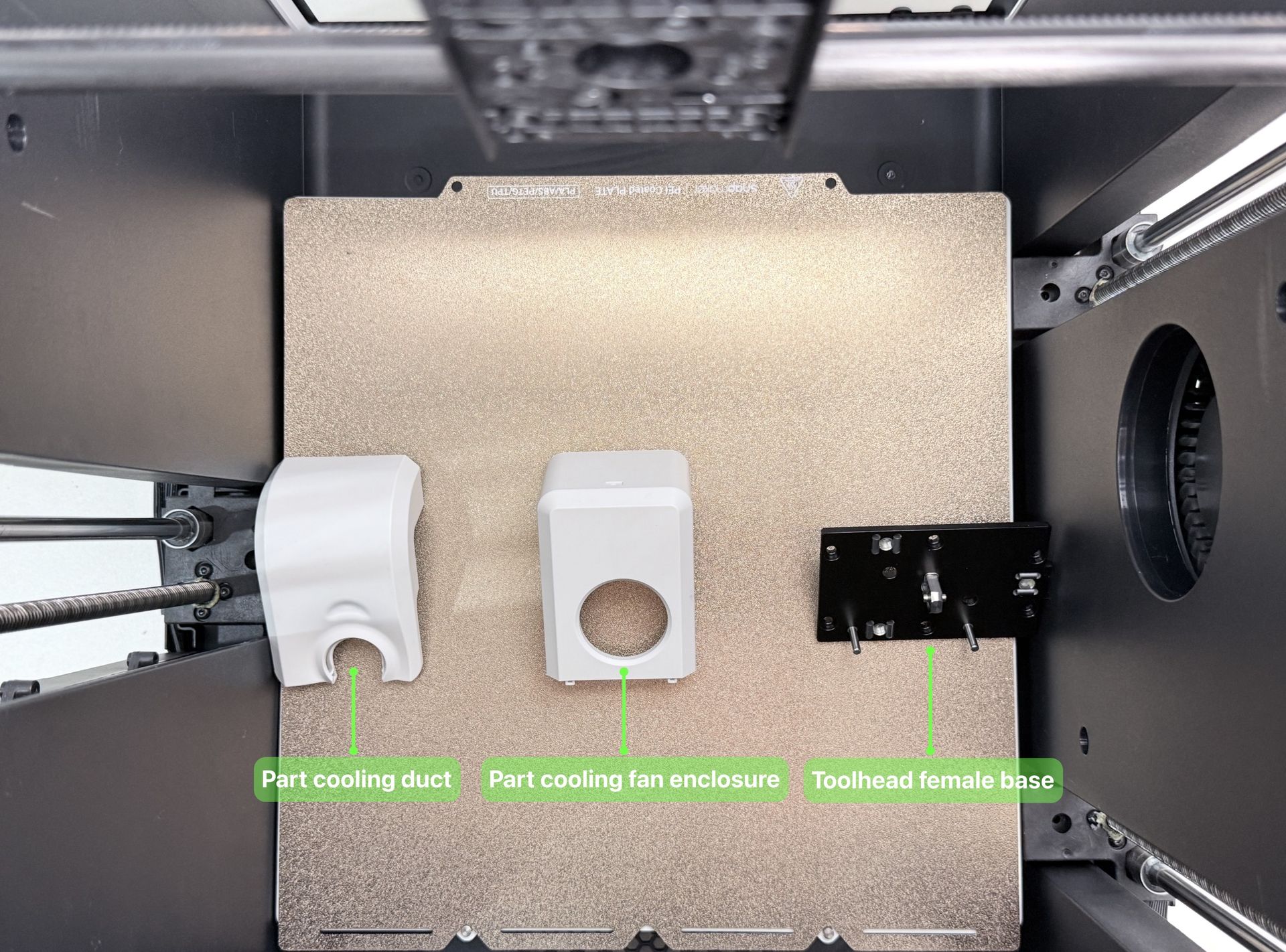

(2) Retirá el conducto de ventilación, la carcasa del ventilador de capa y la base hembra del cabezal, en ese orden.

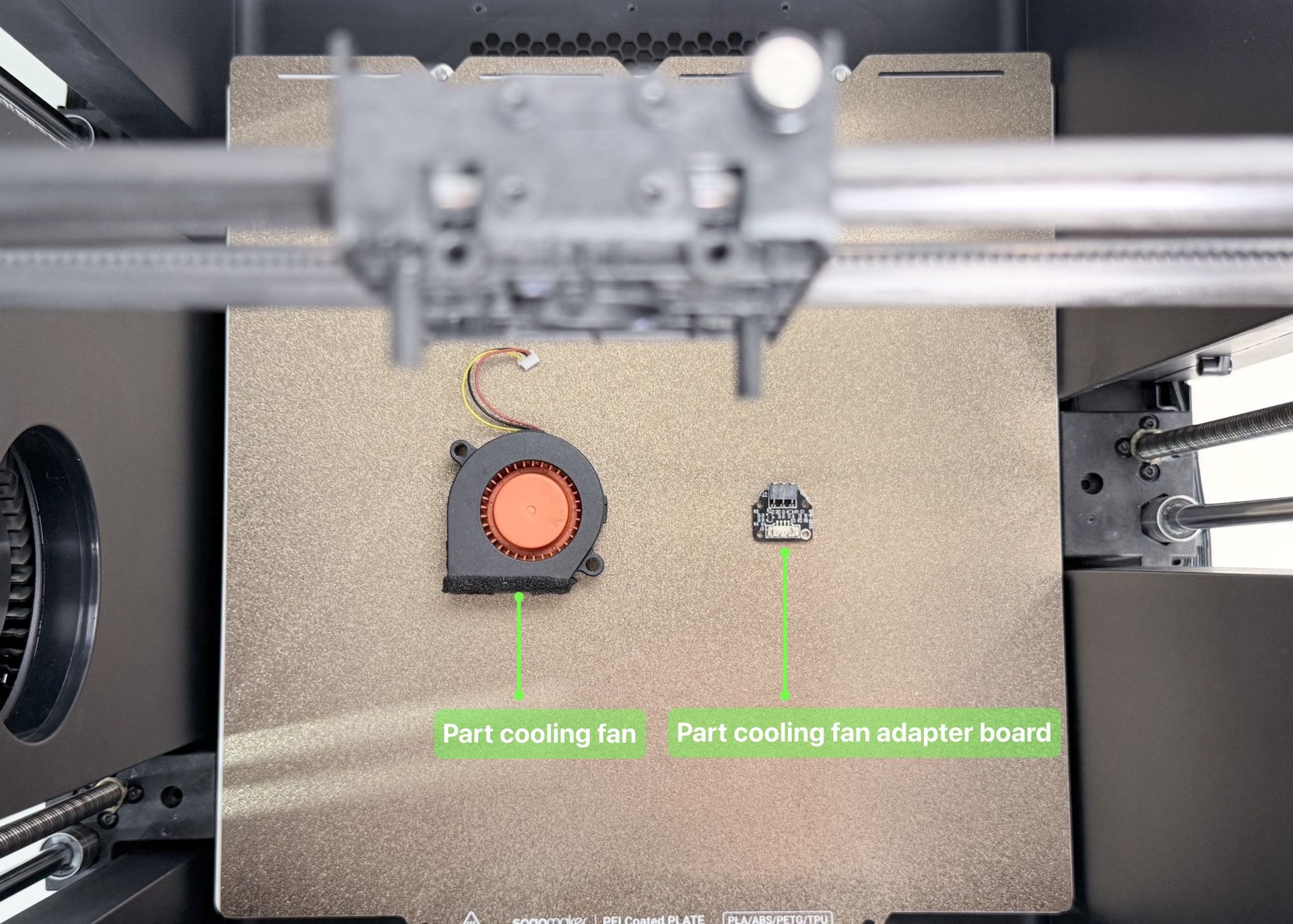

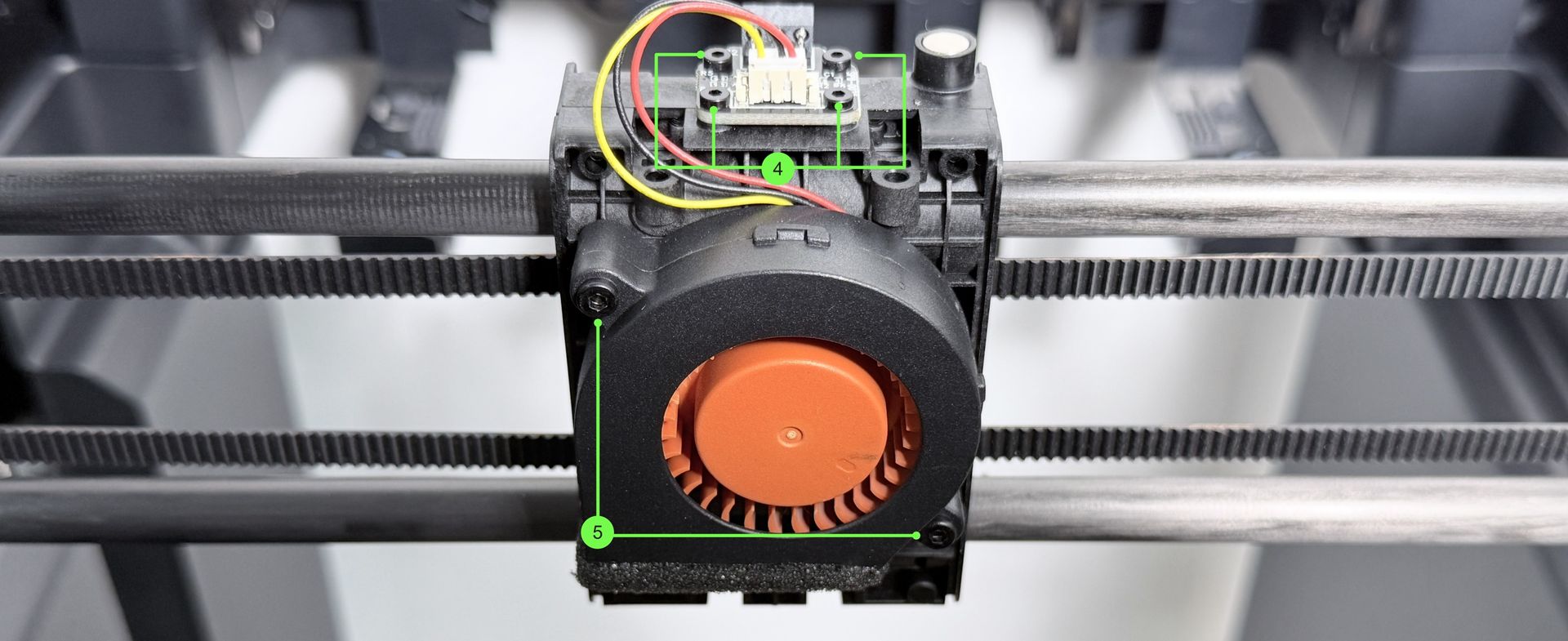

(3) Desconectá el cable del ventilador de capa. Usá las llaves Allen H1.5 y H2.0 para sacar los tornillos de los grupos 4 y 5. Después, retirá la placa adaptadora del ventilador de capa y el propio ventilador, en ese orden.
- Grupo 4: ST2 × 6 (Cant: 4) - Placa adaptadora del ventilador de capa
- Grupo 5: ST2.6 × 10 (Cant: 2) - Ventilador de capa

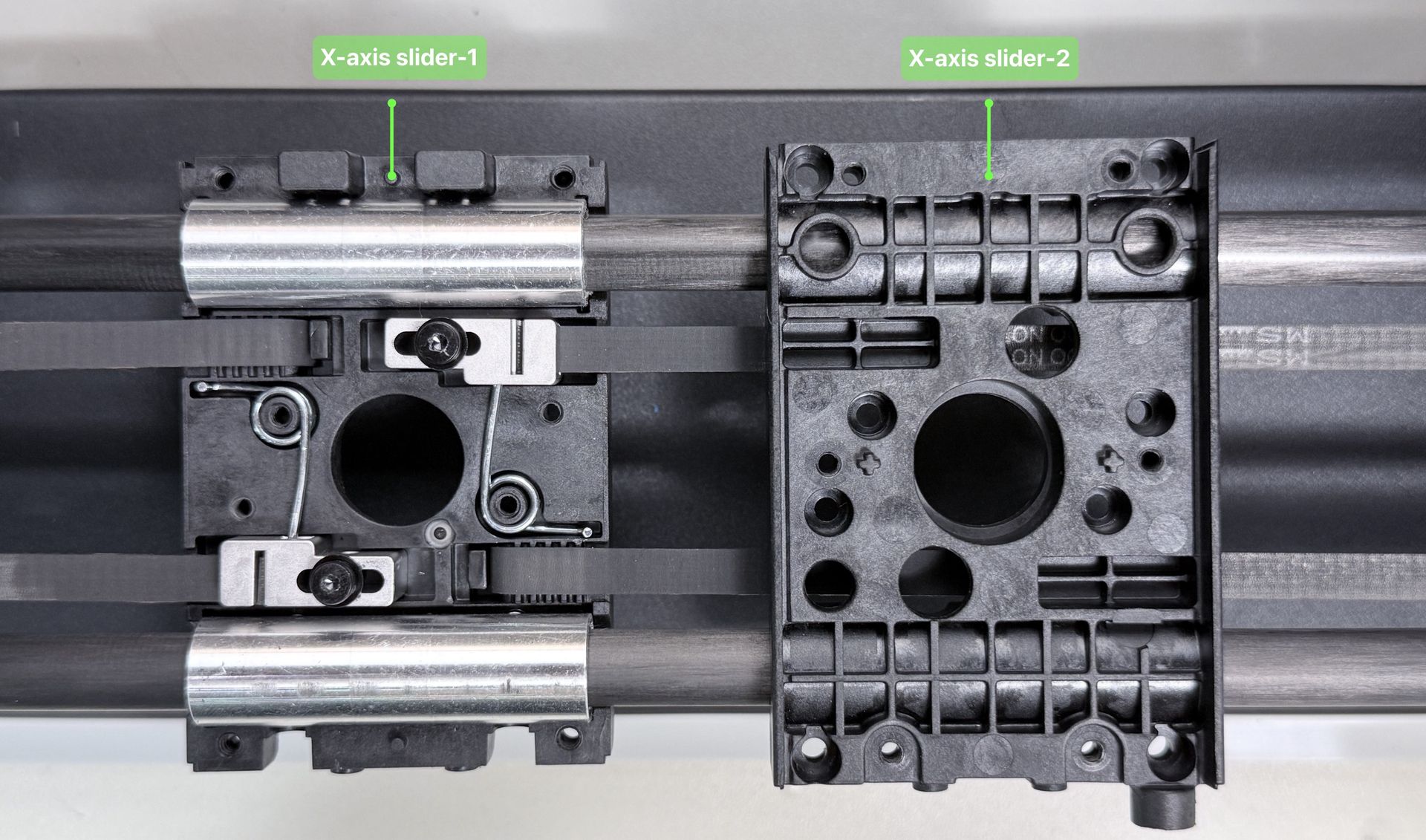

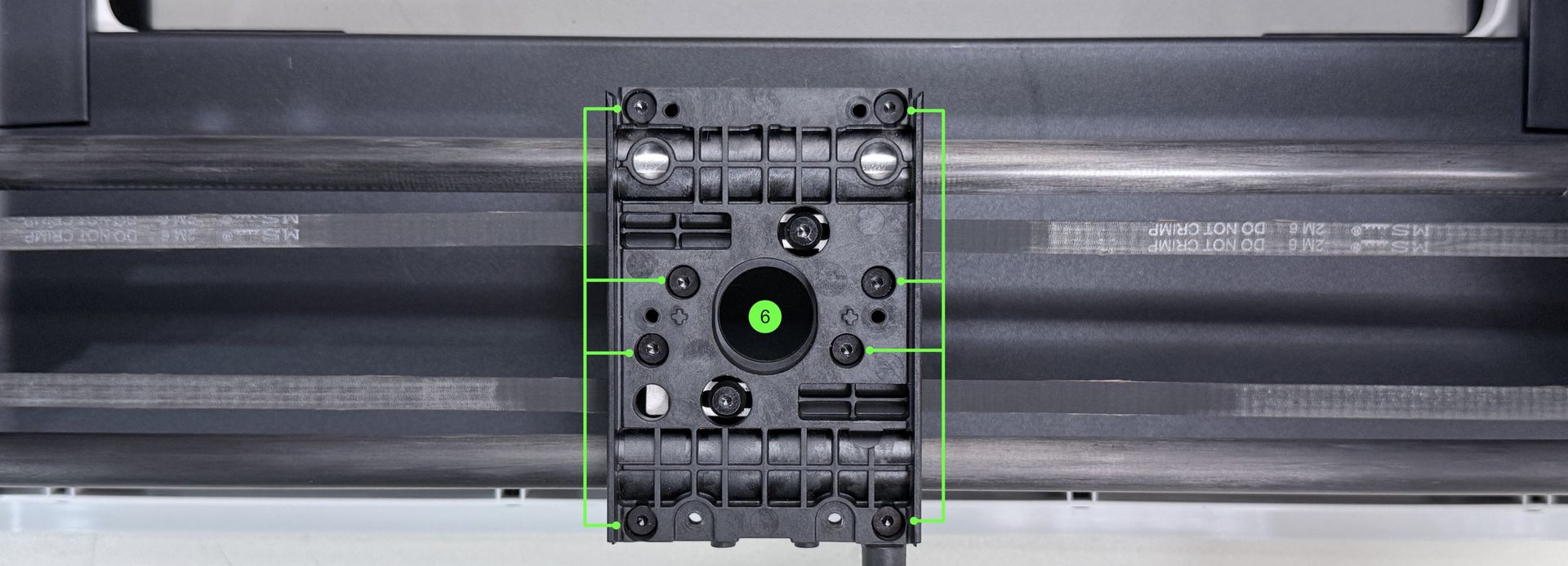

(4) Acostá la máquina boca abajo. Usá una llave Allen H2.0 para sacar los tornillos del grupo 6 y después retirá el deslizador del eje X 2 (X-axis slider-2).
- Grupo 6: ST3 × 10 (Cant: 8) - Deslizador del eje X

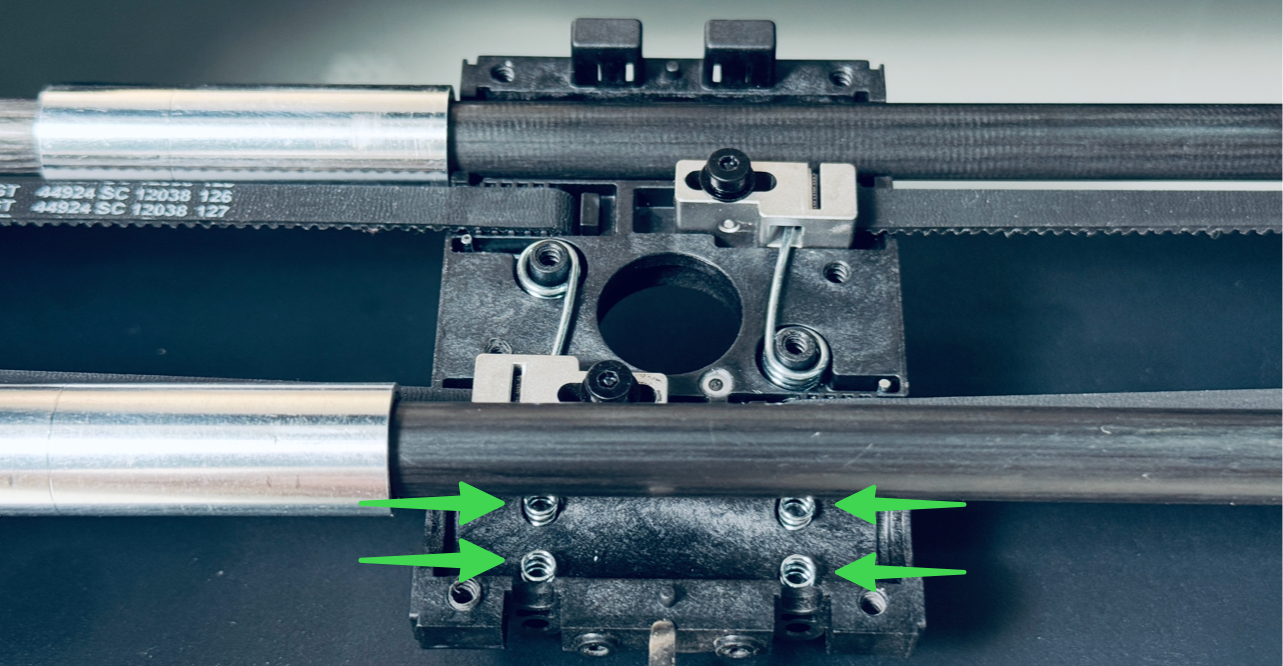

⚠️ Atención: Hay 4 resortes abajo del rodamiento sin aceite, tené cuidado de no perderlos.

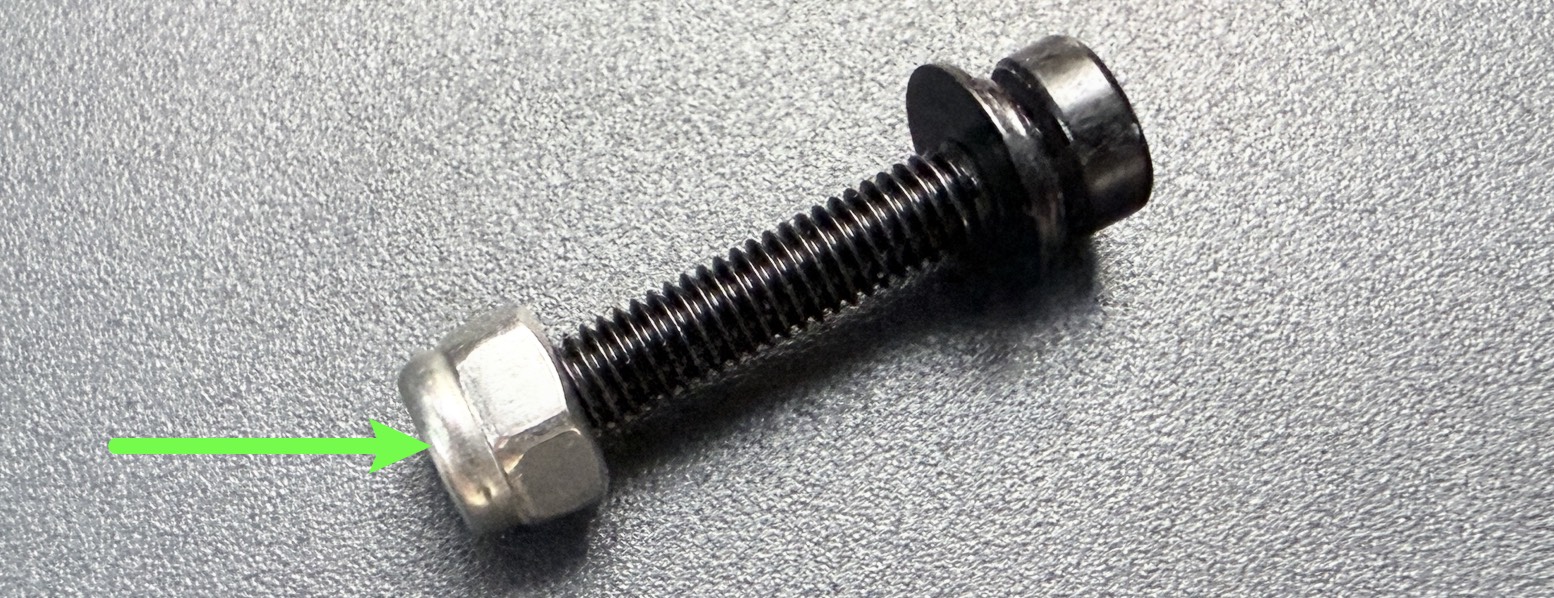

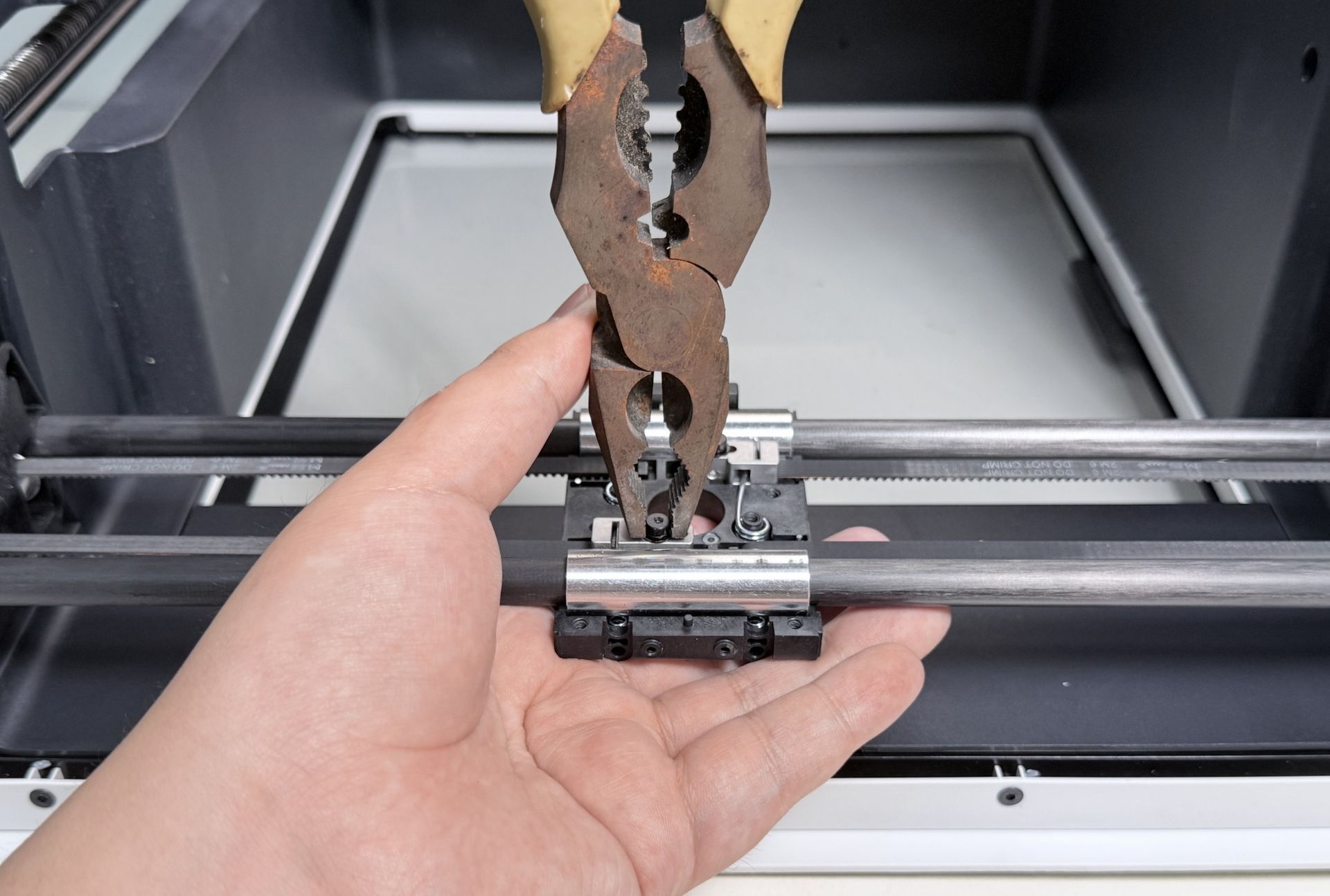

(5) Usá una pinza de punta para agarrar la cabeza del tornillo y sacarlo. Cambialo por un tornillo Allen M3×16 nuevo.

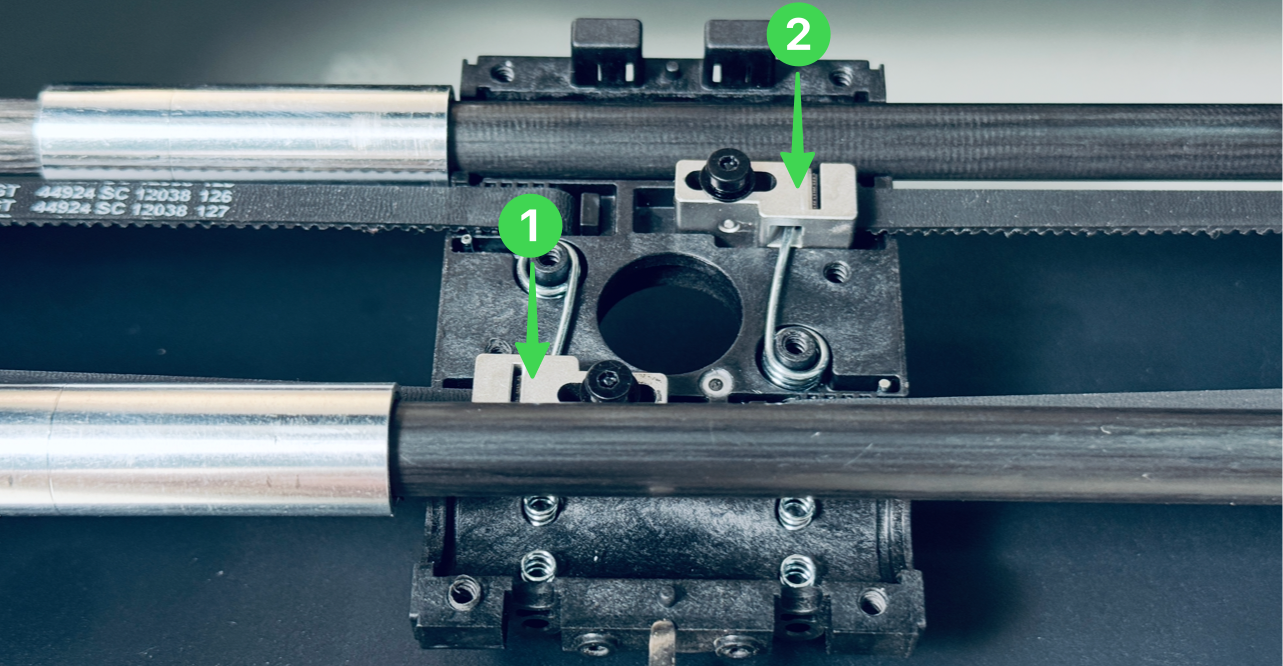

⚠️ Atención: Cuando aflojes los tornillos, mantené presionado el bloque de metal correspondiente para evitar que el resorte de torsión lo haga saltar. La tuerca correspondiente está en la parte de abajo del deslizador del eje X 1 (X-axis slider-1) y no está fijada. Fijate de no perderla.
Parte 2 - Volver a armar el sistema
(1) Poné el deslizador del eje X 2 sobre el deslizador 1. Usá la llave Allen H2.0 para pre-apretar los tornillos del grupo 6 en forma diagonal, y después apretalos del todo.
- Grupo 6: ST3 × 10 (Cant: 8) - Deslizador del eje X
(2) Instalá el ventilador de capa y su placa adaptadora. Usá las llaves Allen H1.5 y H2.0 para ajustar los tornillos de los grupos 4 y 5, y volvé a conectar los cables del ventilador.
- Grupo 4: ST2 × 6 (Cant: 4) - Placa adaptadora del ventilador de capa
- Grupo 5: ST2.6 × 10 (Cant: 2) - Ventilador de capa
(3) Primero instalá la base hembra del cabezal y ajustá los tornillos del grupo 2 con la llave Allen H2.0. Después instalá la carcasa del ventilador de capa y el conducto de ventilación en orden, y ajustá los tornillos del grupo 1.
- Grupo 1: ST3 × 8 (Cant: 2) - Base hembra del cabezal
- Grupo 2: ST3 × 8 (Cant: 4) - Base hembra del cabezal
- Grupo 3: M3 × 16 (Cant: 2) - Correa XY
Parte 3 - Calibración de origen (Homing)
Hacé la calibración de origen yendo a Settings → Maintenance (Ajustes → Mantenimiento).
💬 Contactá al Soporte de Snapmaker
Si después de seguir estos pasos todavía te cuesta resolver el problema, mandanos un ticket de soporte a través de https://snapmaker.formcrafts.com/u1-troubleshooting-request y compartí los resultados de lo que probaste con fotos o videos.
Nuestro equipo de soporte va a estar con todas las pilas para darte una mano y solucionarlo.
