Esta es una guía que te va a orientar sobre cómo sacar e instalar el cable de señal de la cama caliente de tu P1P.
Contenidos de la página
- Cable de señal de la cama caliente
- Herramientas
- Preparación
- Desarmado
- Armado
- Cómo verificar

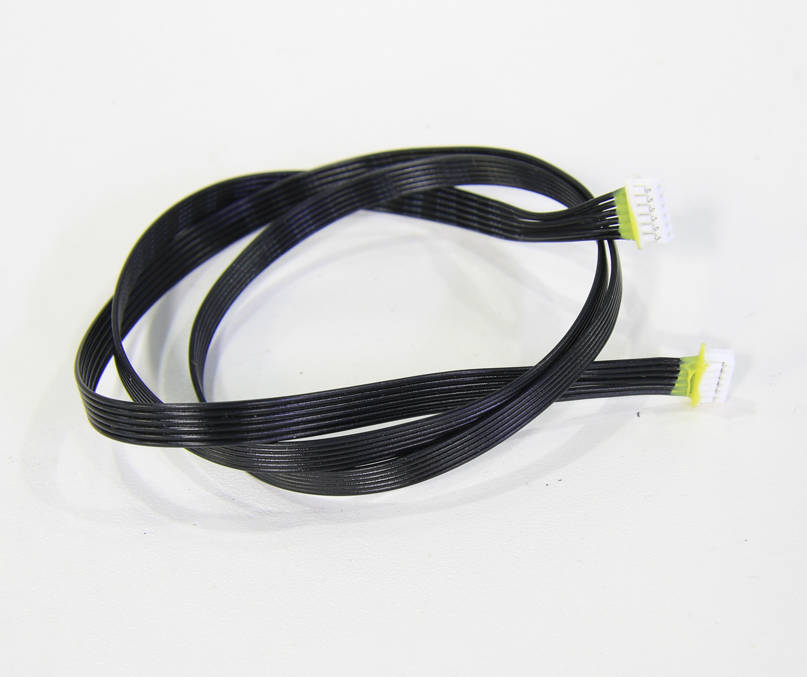

Cable de señal de la cama caliente
Hacé clic acá para ver la guía de reemplazo de la serie X1.
Herramientas
- Llave Allen H2.0/1.5
- Pinzas
Preparación
Desconectá el cable de alimentación.
Desarmado
Paso 1 - Sacá el panel trasero y el conducto de purga
Fijate en los contenidos relacionados con el panel trasero y el conducto de purga para sacarlos.

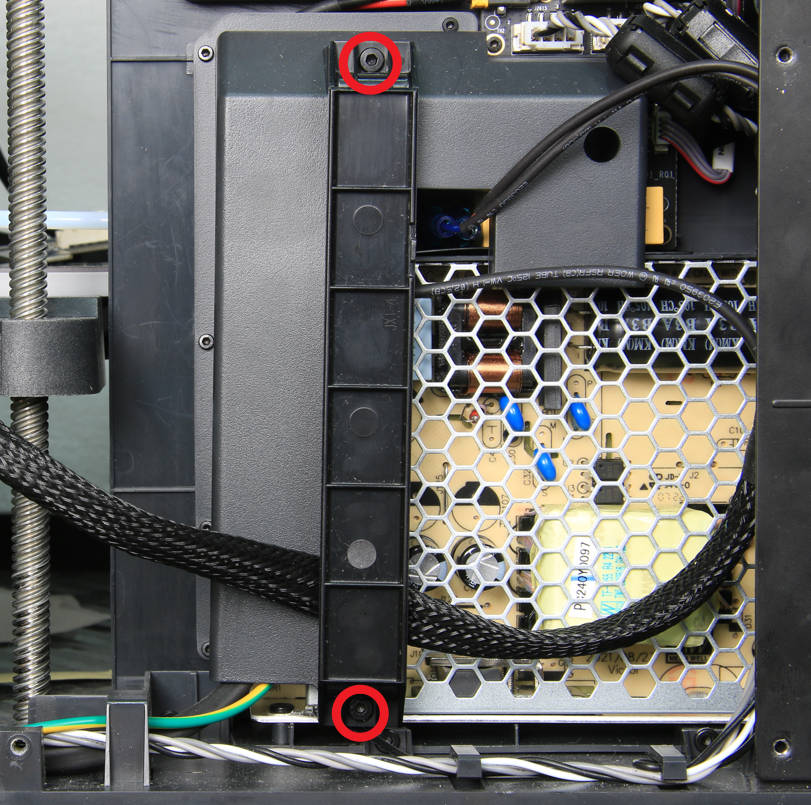

Paso 2 - Sacá la guía de cables
Sacá los 2 tornillos con una llave Allen H2.0 y retirá la guía de cables.
Paso 3 - Desconectá el cable de señal de la cama caliente
Primero desconectá el cable de conexión MC-AC, después sacá la silicona del cable de señal de la cama caliente y recién ahí desconectá el cable de señal.
Nota: La silicona se usa principalmente para asegurar el conector durante el envío. Para sacarla, podés usar unas pinzas o un cuchillito. Tené cuidado de no rayar ni dañar el conector o el cable.

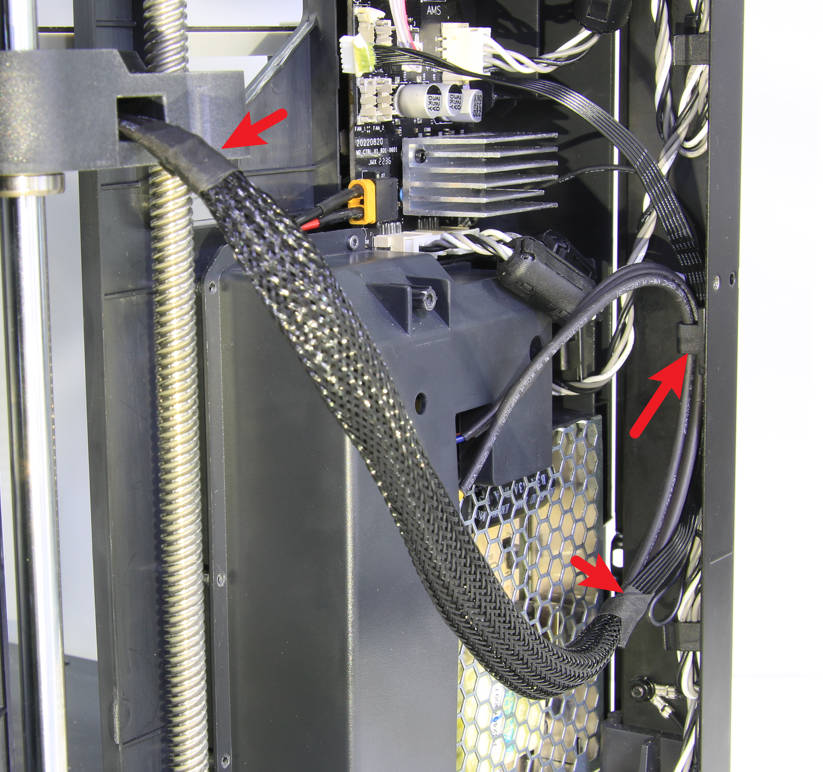

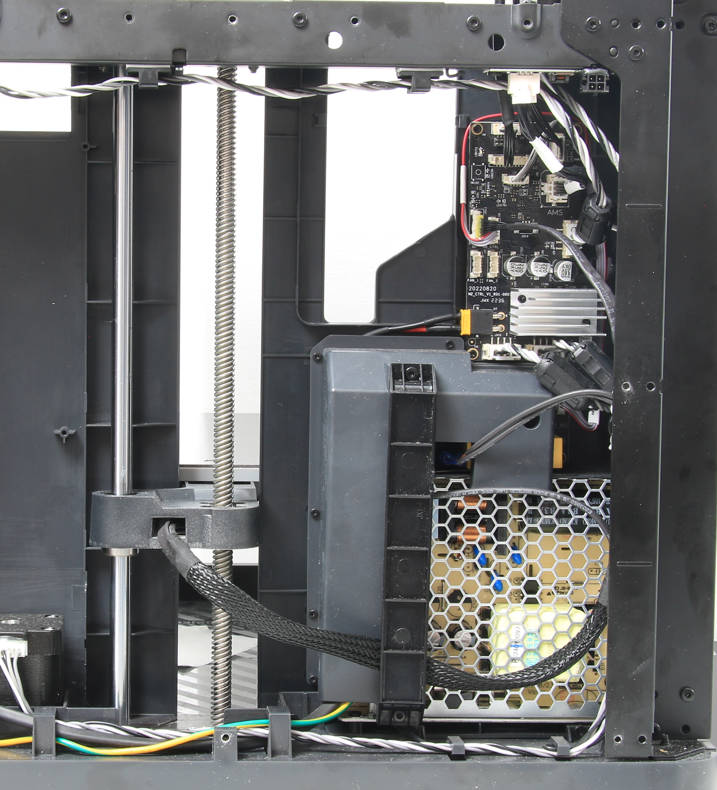

Paso 4 - Soltá el cable de señal de la malla de cables
Soltá los cables de la cama caliente de los clips de cables, despegá la cinta en ambos extremos de la malla de cables y sacá el cable de señal.

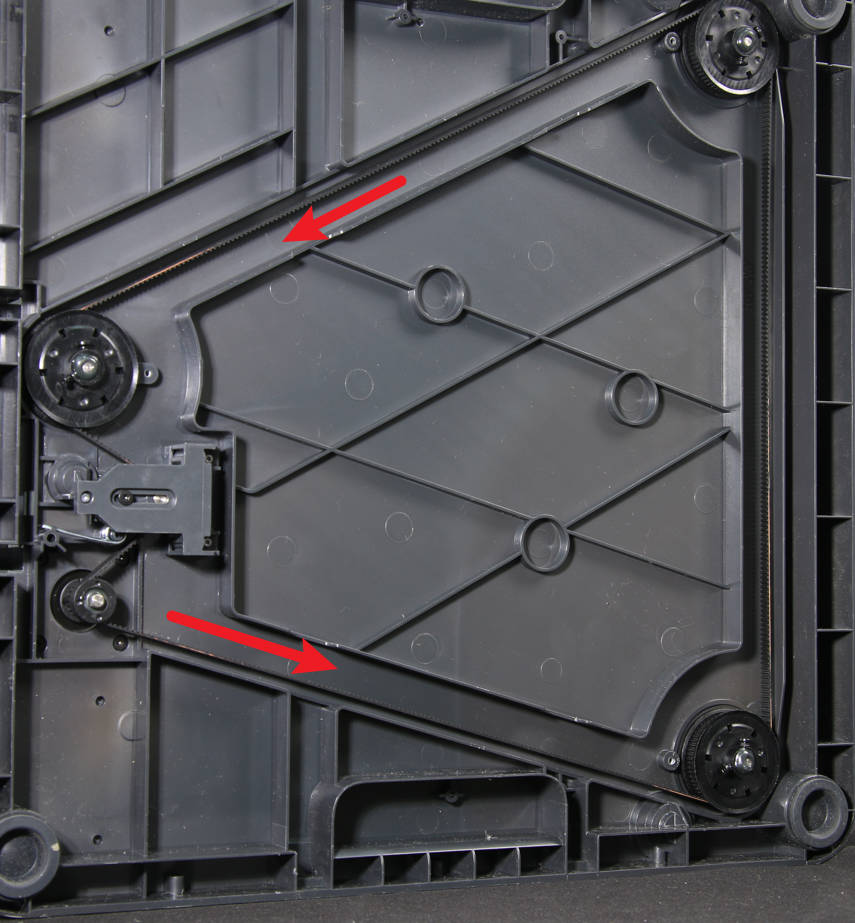

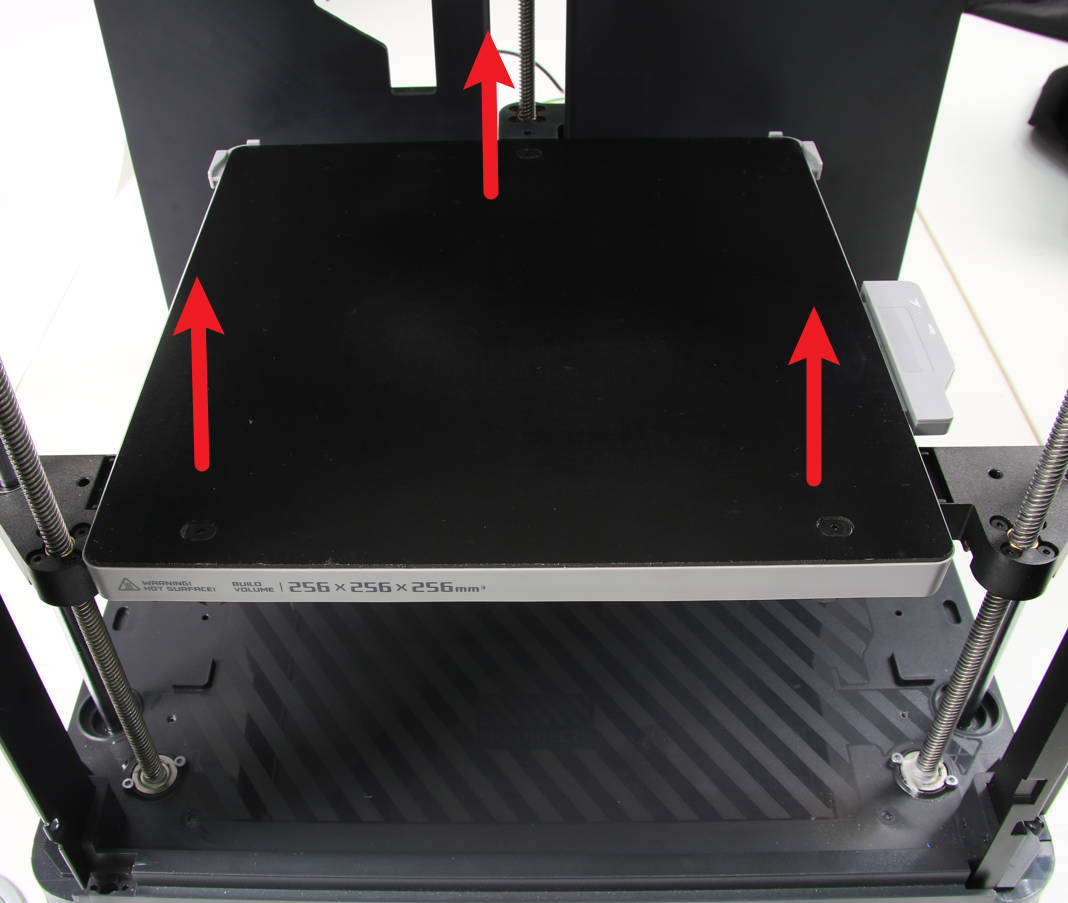

Paso 5 - Levantá la cama caliente
Acostá la impresora sobre su lado derecho y levantá la cama caliente hasta más o menos 2/3 de su recorrido total tirando de la correa del eje Z.

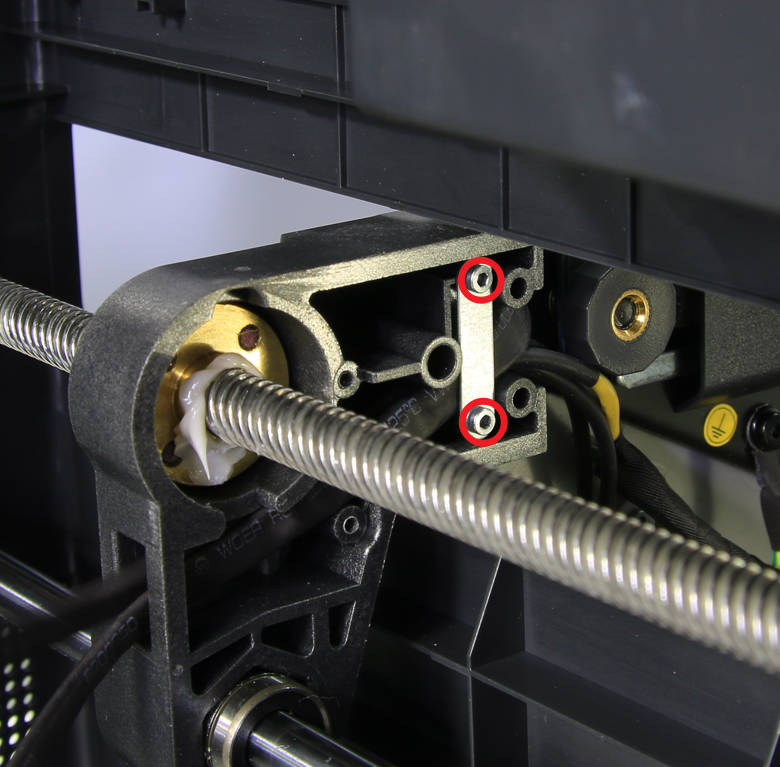

Paso 6 - Sacá la placa de sujeción
Desatornillá los 2 tornillos y sacá la placa de sujeción.

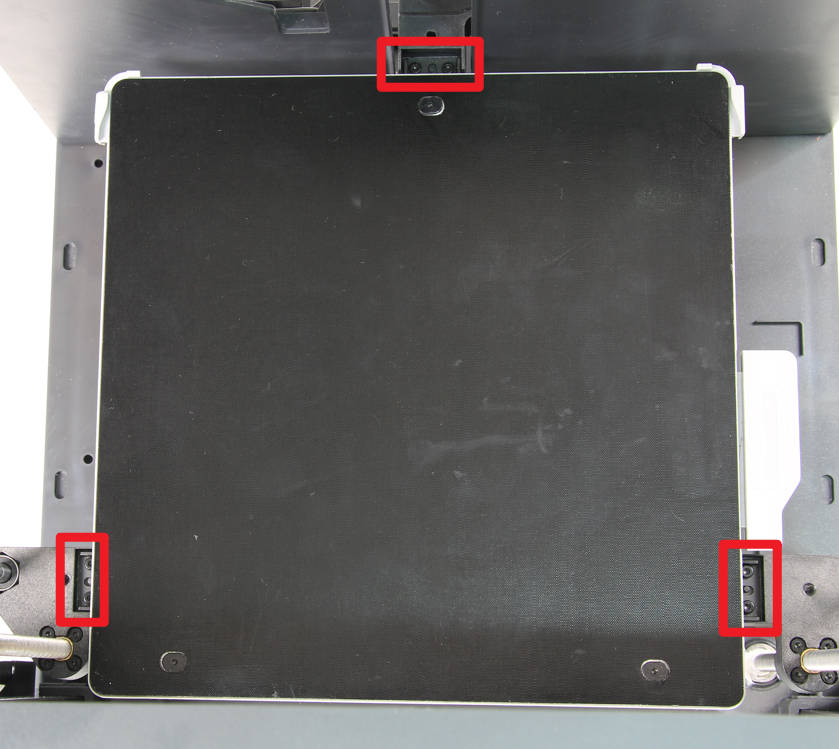

Paso 7 - Destrabá la cama caliente
Poné la impresora derecha otra vez y sacá los 6 tornillos que fijan la cama caliente.

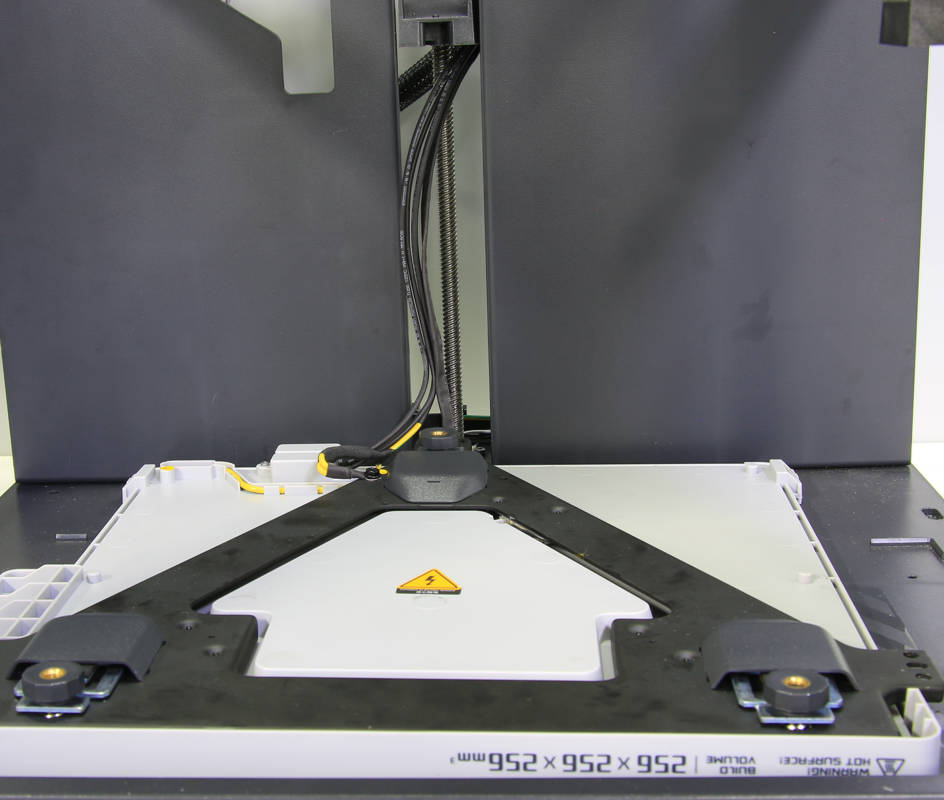

Paso 8 - Retirá la cama caliente
Dala vuelta, tirá de los cables un poquito hacia la cama caliente y después apoyala boca abajo en la base de la impresora.

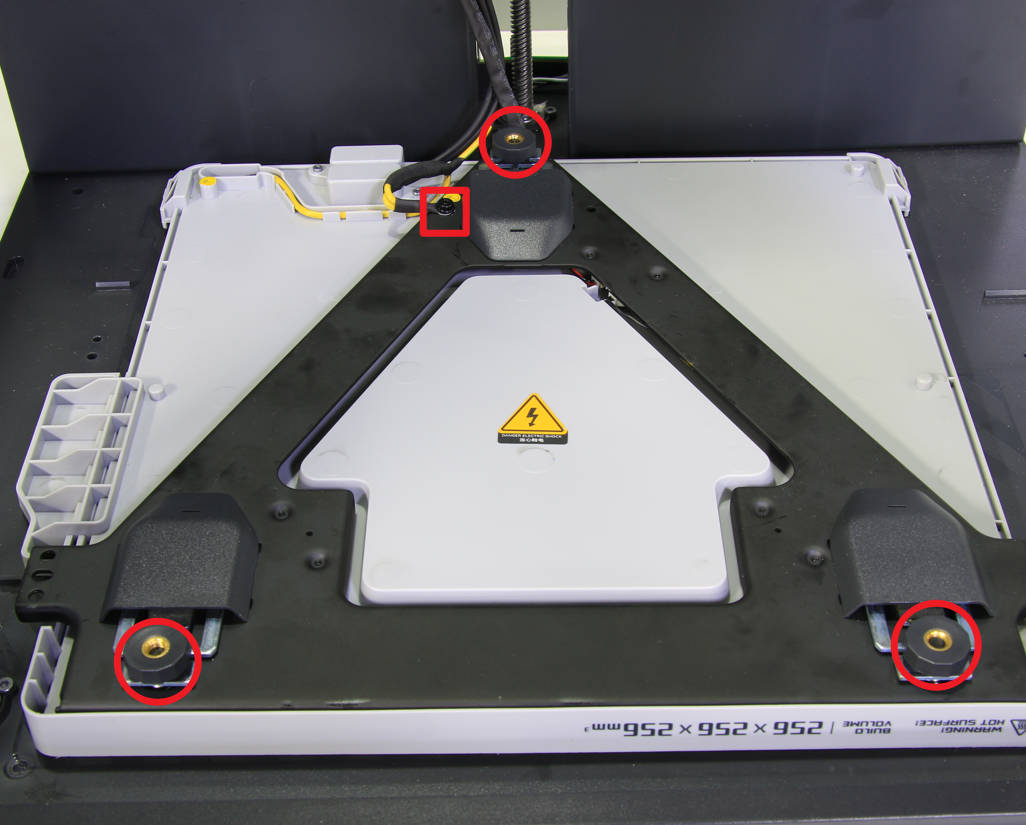

Paso 9 - Sacá las tuercas de nivelación
Sacá las 3 tuercas de nivelación y los cauchos, y después sacá el tornillo que fija el cable de tierra.
Paso 10 - Abrí el soporte de la cama caliente
Dalo vuelta de izquierda a derecha para abrir el soporte de la cama caliente; fijate que hay un cable de 2 pines conectado a la placa, no lo vayas a romper.
Paso 11 - Sacá el cable de señal de la cama caliente
Limpiá el pegamento de silicona del conector del cable de señal de la cama caliente, desconectalo y después sacá el cable de señal.
Nota: La silicona se usa principalmente para asegurar el conector durante el envío. Para sacarla, podés usar unas pinzas o un cuchillito. Tené cuidado de no rayar ni dañar el conector o el cable.
Armado
Paso 1 - Conectá el cable de señal de la cama caliente
Pasá el cable de señal de la cama caliente por el agujero para cables en el soporte de la cama caliente, conectalo al conector de la placa y reforzalo con pegamento de silicona.
Paso 2 - Colocá el soporte de la cama caliente
Colocá el soporte de la cama caliente y ajustá la posición.
Paso 3 - Instalá las tuercas de nivelación
Presioná el soporte de la cama caliente para que asomen los espárragos, enroscá las 3 tuercas de nivelación una por una tratando de que queden a la misma altura, y después ajustá el cable de tierra.
Paso 4 - Instalación de la cama caliente
Instalá la cama caliente sobre los 3 deslizadores del eje Z, movela lo más adelante que puedas y ajustá los 6 tornillos.
Paso 5 - Pasá los cables de la cama caliente y trabá la placa de sujeción
Acostá la impresora sobre su lado derecho, pasá el cable de señal de la cama caliente por el agujero del deslizador trasero, acomodá los cables y presionalos dentro de la ranura para cables del deslizador trasero. Después instalá la placa de sujeción y ajustá los 2 tornillos.

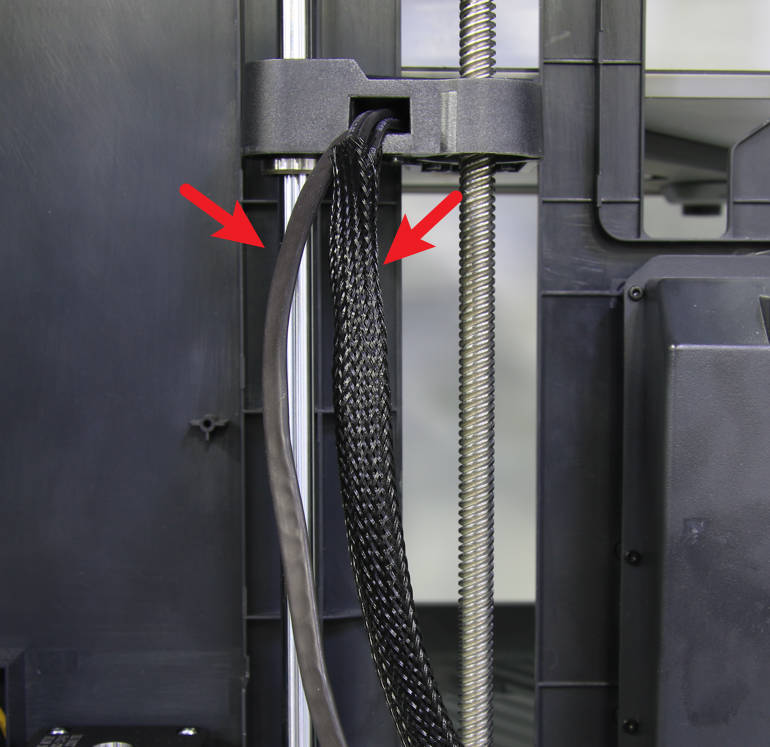

Paso 6 - Asegurá la malla de cables
Poné la impresora derecha, pasá el cable de señal de la cama caliente por la malla de cables, envolvé ambos extremos de la malla con cinta para fijarla y poné los cables en el clip de cables que está en la columna.

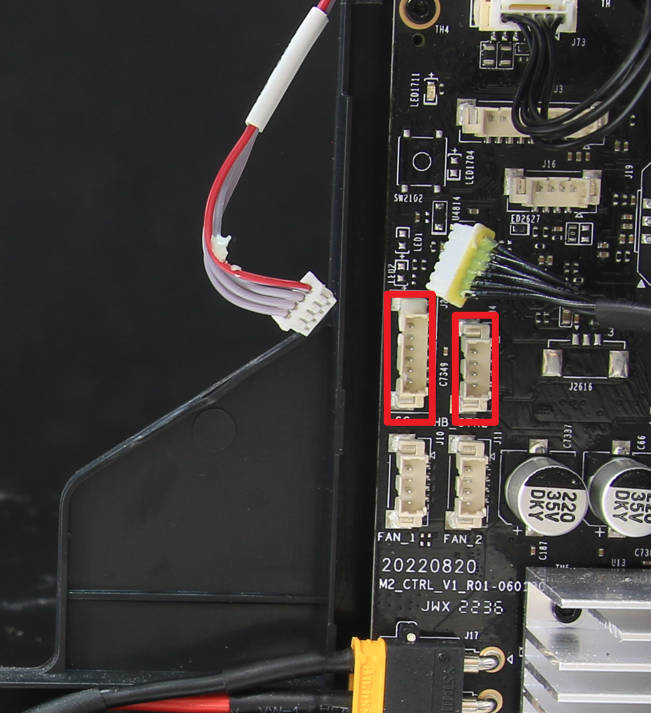

Paso 7 - Conectá el cable de señal a la placa MC
Conectá el cable de señal de la cama caliente al conector correspondiente en la placa MC, reforzá el conector con pegamento de silicona y después conectá el cable de conexión MC-AC.
Paso 8 - Instalá la guía de cables
Instalá la guía de cables en la tapa de cables y ajustá los 2 tornillos con una llave Allen H2.0.
Paso 9 - Instalá el conducto de purga y el panel trasero
Fijate en los contenidos relacionados con el conducto de purga y el panel trasero para instalarlos.
Cómo verificar
Conectá el cable de alimentación de la impresora, prendela y ejecutá el proceso de calibración del dispositivo. Si la calibración pasa, la operación fue un éxito.
