Esta guía te explica cómo sacar el extruder y volver a instalarlo.
Cómo reemplazar el extruder
Solo para P1P
Herramientas
- Llave Allen
H2.0/H1.5
Preparación
Descargá el filamento y asegurate de que la temperatura del nozzle esté por debajo de los 50 grados y que la impresora esté apagada.
Video guía
Desarmado
Paso 1 - Sacá el hotend completo
Consultá la sección correspondiente al hotend completo en la página de mantenimiento para ver cómo sacarlo.
Paso 2 - Desconectá

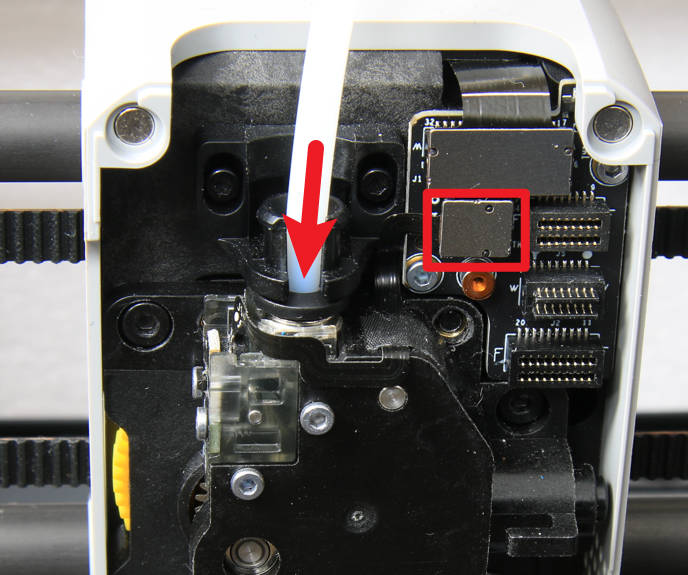

Desconectá el tubo de filamento y el cable del sensor Hall.

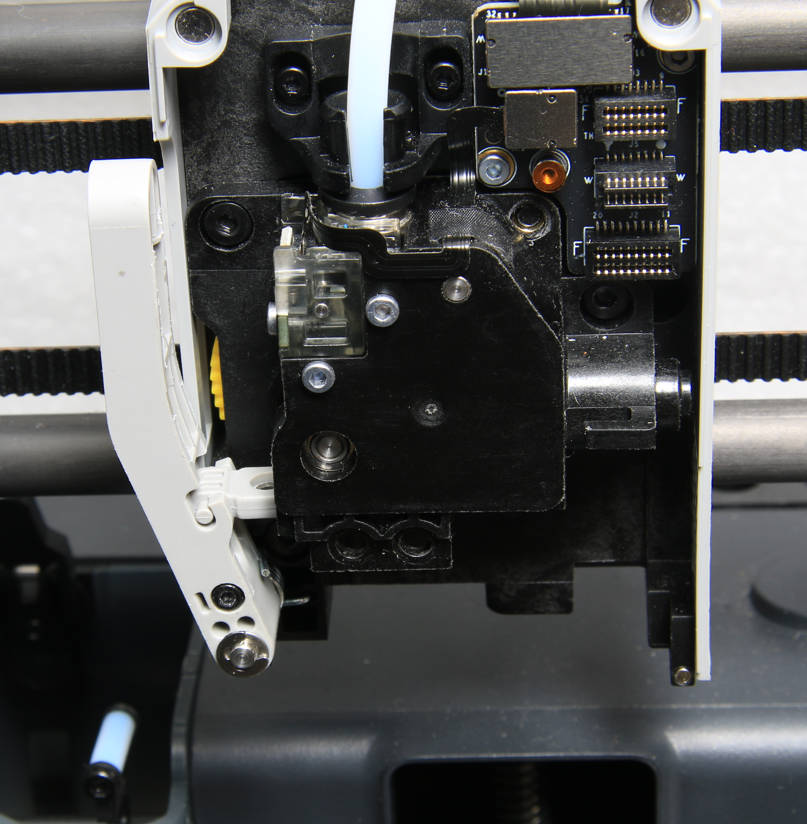

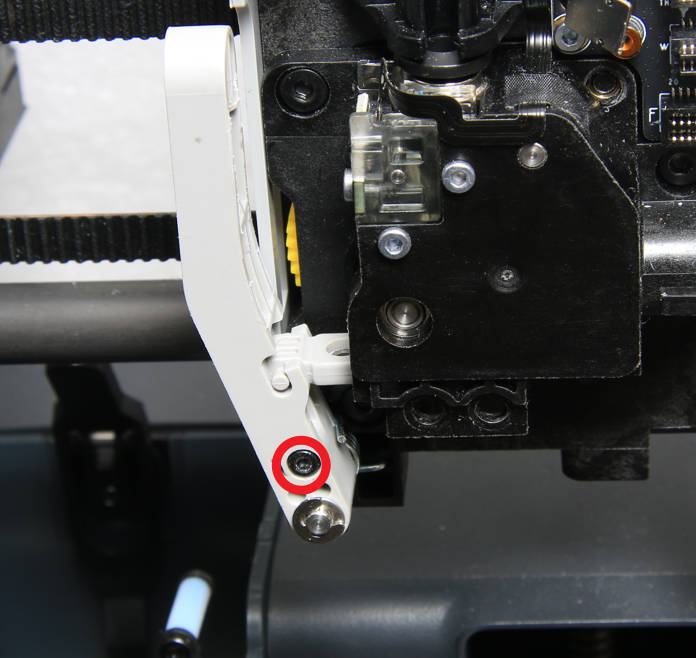

Paso 3 - Soltá el cortador

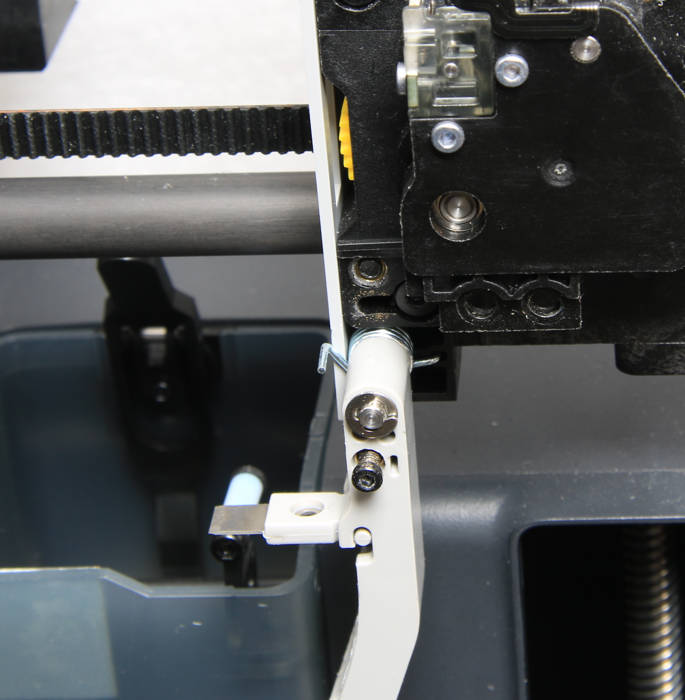

Aflojá el tornillo de la palanca del cortador con la llave Allen H1.5, para que el cortador se suelte del extruder y la palanca pueda colgar del todo.

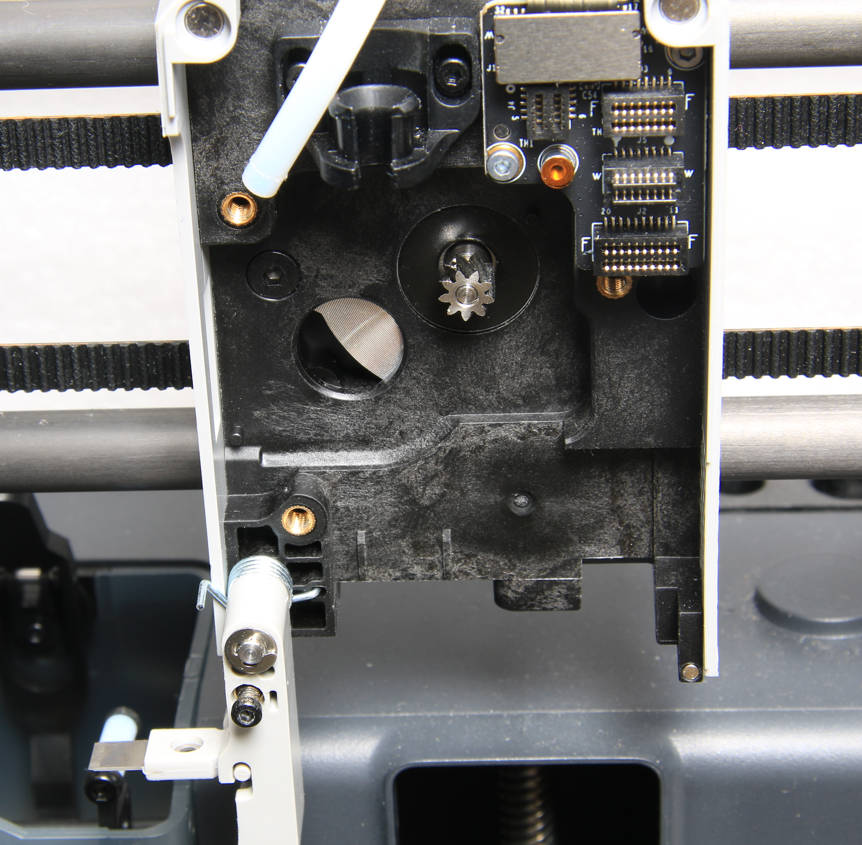

Paso 4 - Sacá el extruder

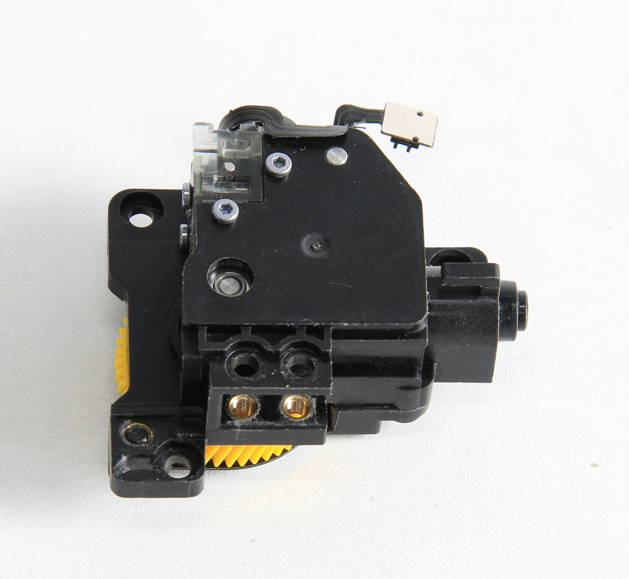

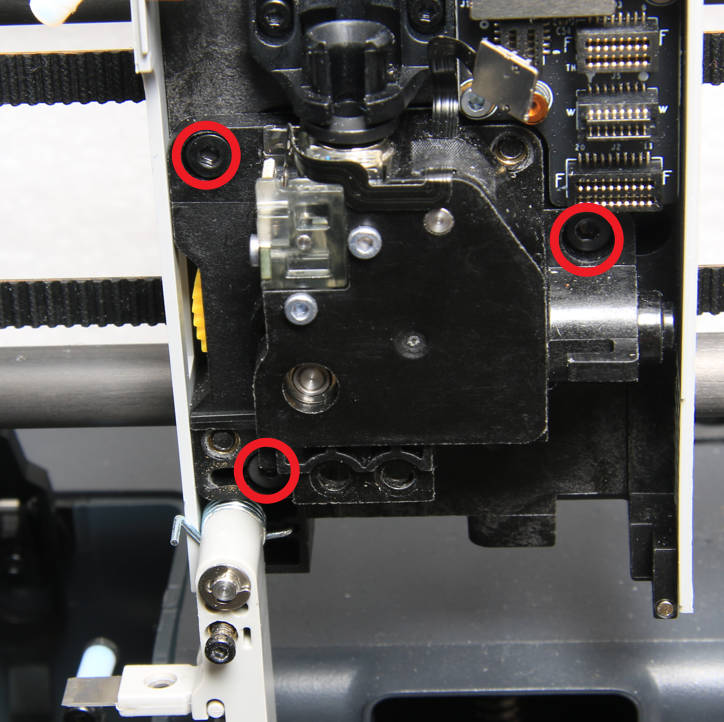

Sacá los 3 tornillos con una llave Allen H2.0 y retirá el extruder.
(Opcional) Cambiar el rulemán del extruder
Si el rulemán del extruder está dañado, podés comprar uno con las siguientes dimensiones y cambiarlo:
- Diámetro interno d: 3 mm
- Diámetro externo D: 8 mm
- Ancho H: 4 mm
Para ver cómo desarmar el extruder y dónde va el rulemán, por favor consultá este artículo de la Wiki: Guía de mantenimiento del extruder: Limpieza y lubricación - series X1 y P1
Armado

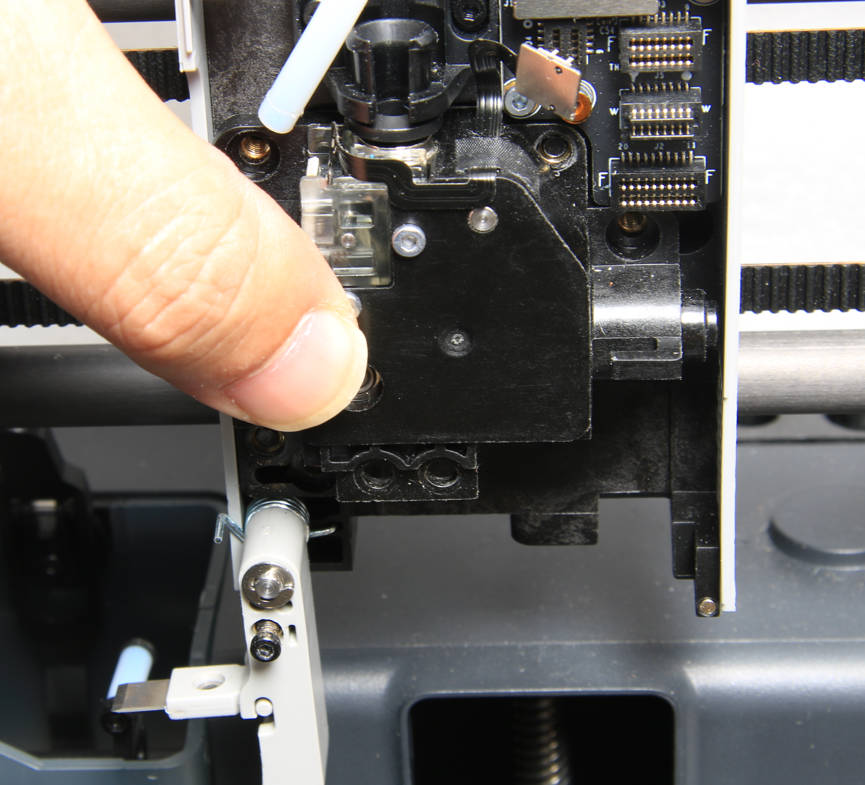

Paso 1 - Instalá el extruder
Instalá el extruder en el cabezal y ajustá los 3 tornillos.
Paso 2 - Conectá el tubo y el cable

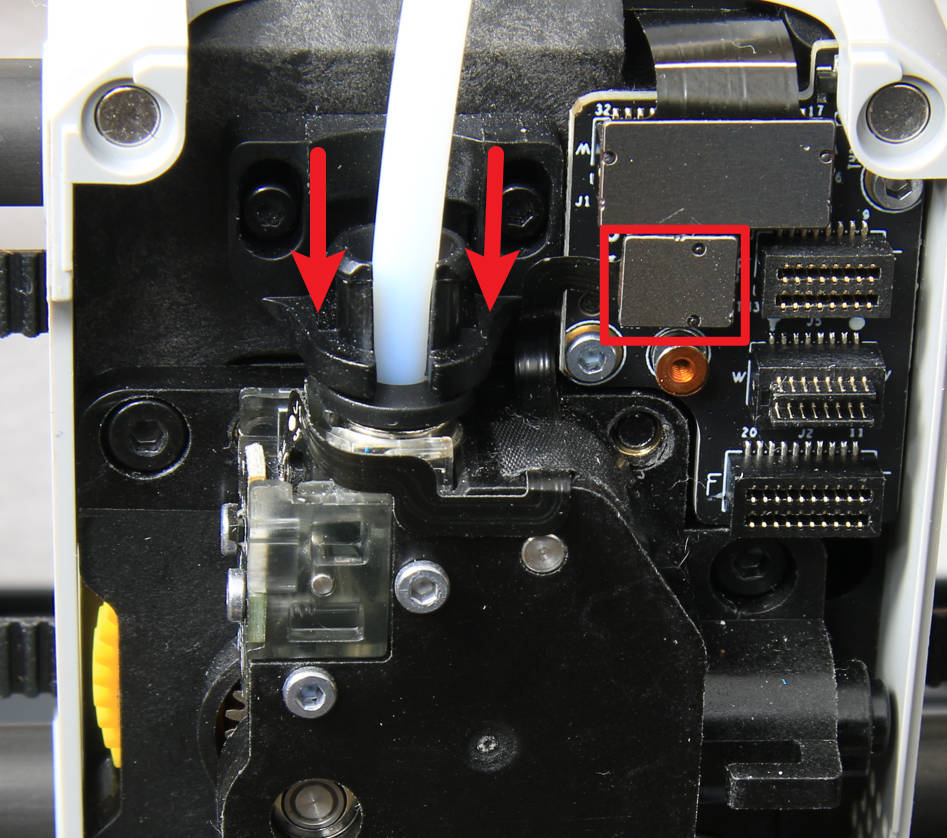

Conectá el tubo de filamento al extruder y conectá el cable del sensor Hall.
Paso 3 - Instalá el cortador de filamento

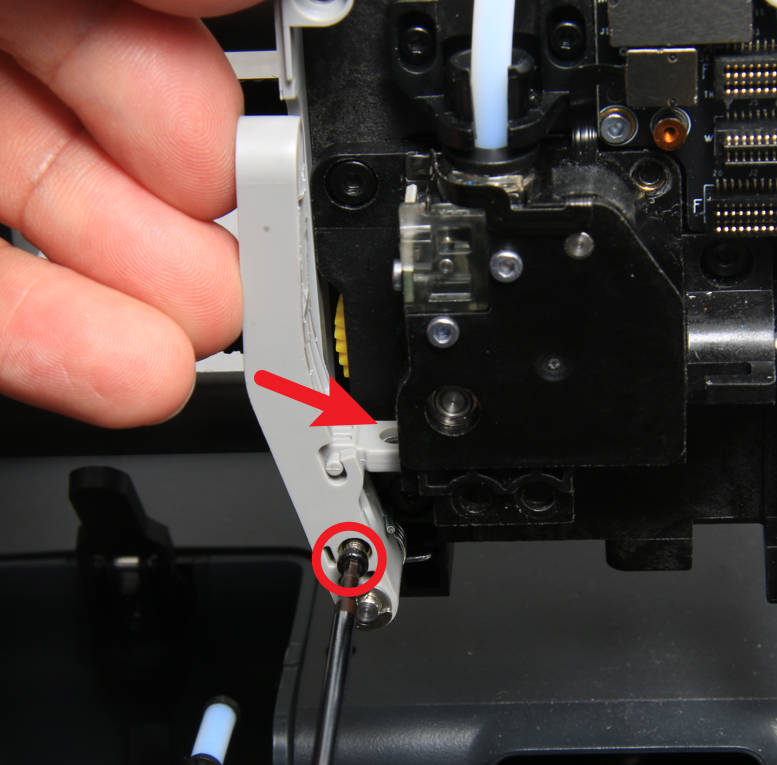

Levantá la palanca del cortador, deslizá el cortador en la ranura del extruder y ajustá el tornillo para fijar la palanca.
Paso 4 - Instalá el hotend completo y cerrá la front housing

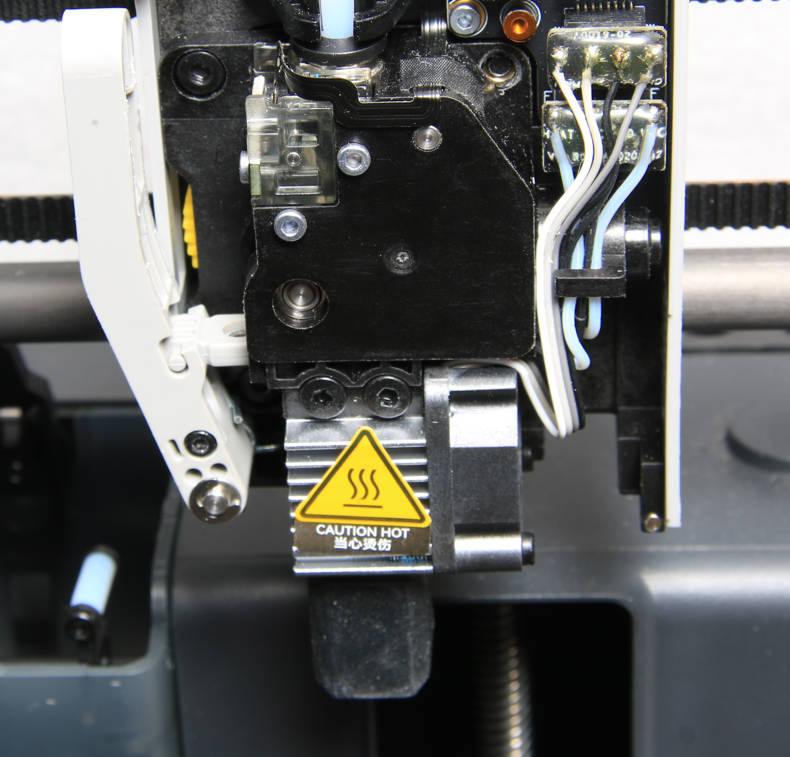

Consultá la sección del hotend completo en la página de mantenimiento para instalarlo y después colocá la front housing.
Cómo verificar
Prendé la impresora y hacé una carga y descarga manual de filamento. Si no notás nada raro, significa que el procedimiento salió bien.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
