Esta guía te presenta los pasos necesarios para reemplazar el hotend completo en tu impresora.
Guía de reemplazo del hotend completo
📌 Nota: Si cambiaste el nozzle por uno con especificaciones diferentes, asegurate de actualizar la información manualmente en la pantalla de la impresora antes de empezar a imprimir.
Aviso de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora antes de realizar cualquier tarea de mantenimiento en el equipo o sus componentes electrónicos, incluyendo los cables del cabezal. Dejar la impresora encendida mientras hacés estos trabajos puede provocar un cortocircuito, lo que derivaría en daños eléctricos adicionales y riesgos de seguridad.
Al hacer mantenimiento o buscar fallas, es posible que tengas que desarmar algunas partes, como el hotend. Este proceso deja expuestos cables y componentes que podrían entrar en contacto entre sí o con partes metálicas si la máquina sigue prendida. Por eso, desenchufá la impresora de la corriente antes de arrancar. Así evitás dañar la electrónica y te asegurás de que el trabajo sea seguro y efectivo.
Si tenés dudas sobre cómo seguir esta guía, abrí un ticket de soporte y te vamos a ayudar lo antes posible.
Aviso sobre la configuración en Bambu Studio

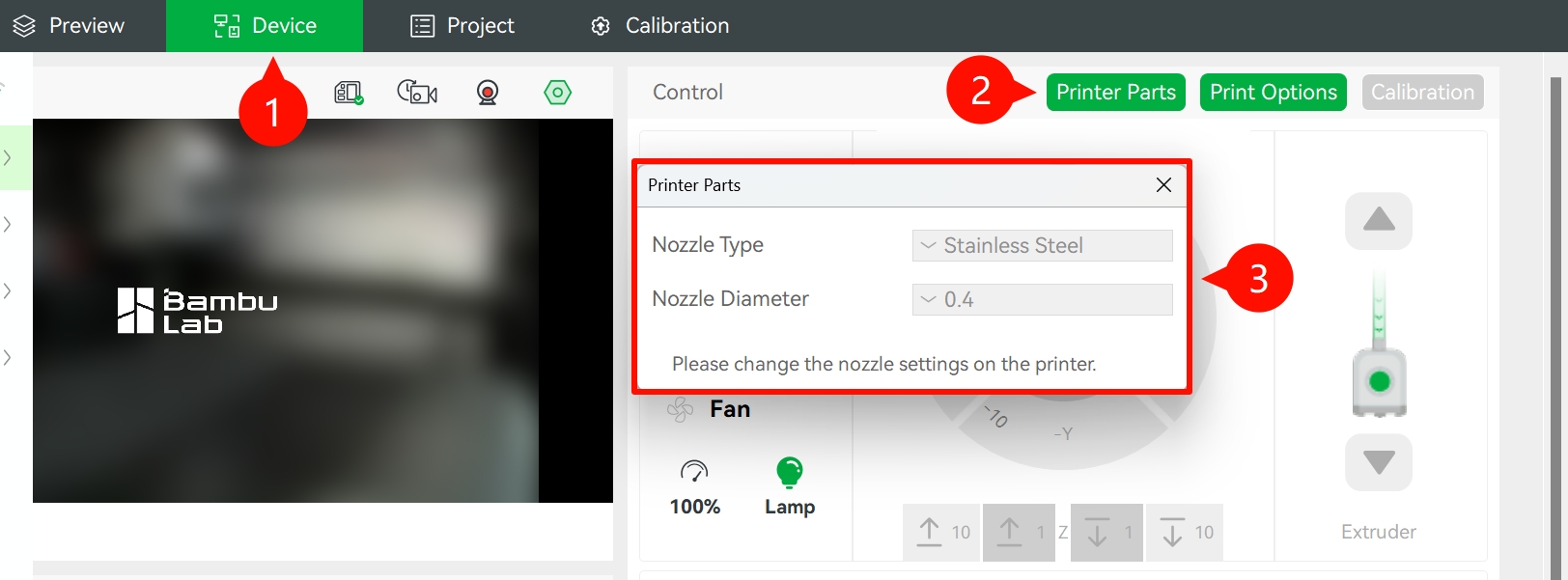

En la versión más reciente de Bambu Studio, la opción para modificar la información del nozzle en la sección "Printer Parts" fue desactivada y ahora es solo para visualización. Algunos usuarios pueden pensar que es un error de software, pero este cambio se hizo para mejorar la consistencia operativa. Los cambios de nozzle se deben realizar directamente en la impresora para que el usuario no olvide hacer el cambio físico antes de mandar a imprimir.
Herramientas
- Nuevo hotend completo
- Llave Allen H2.0
Preparación
Descargá el filamento y asegurate de que la temperatura del nozzle haya bajado a menos de 50 grados. Verificá que la impresora esté apagada.
Guía de desmontaje
Paso 1 - Sacá la tapa frontal del cabezal
Abrí la tapa frontal del cabezal hacia arriba, desconectá el conector del ventilador del cabezal y retirá la tapa.

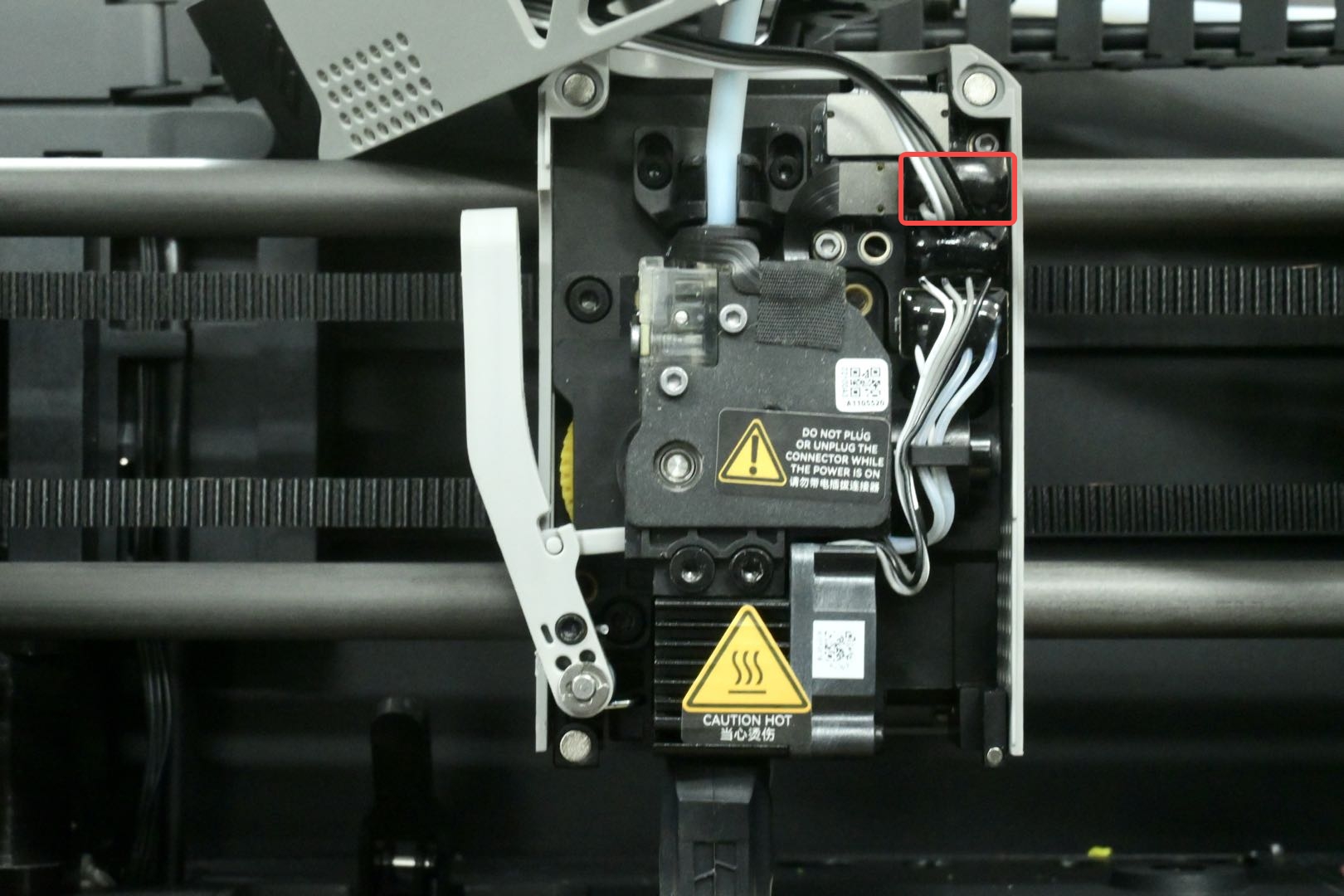

Paso 2 - Desconectá los cables

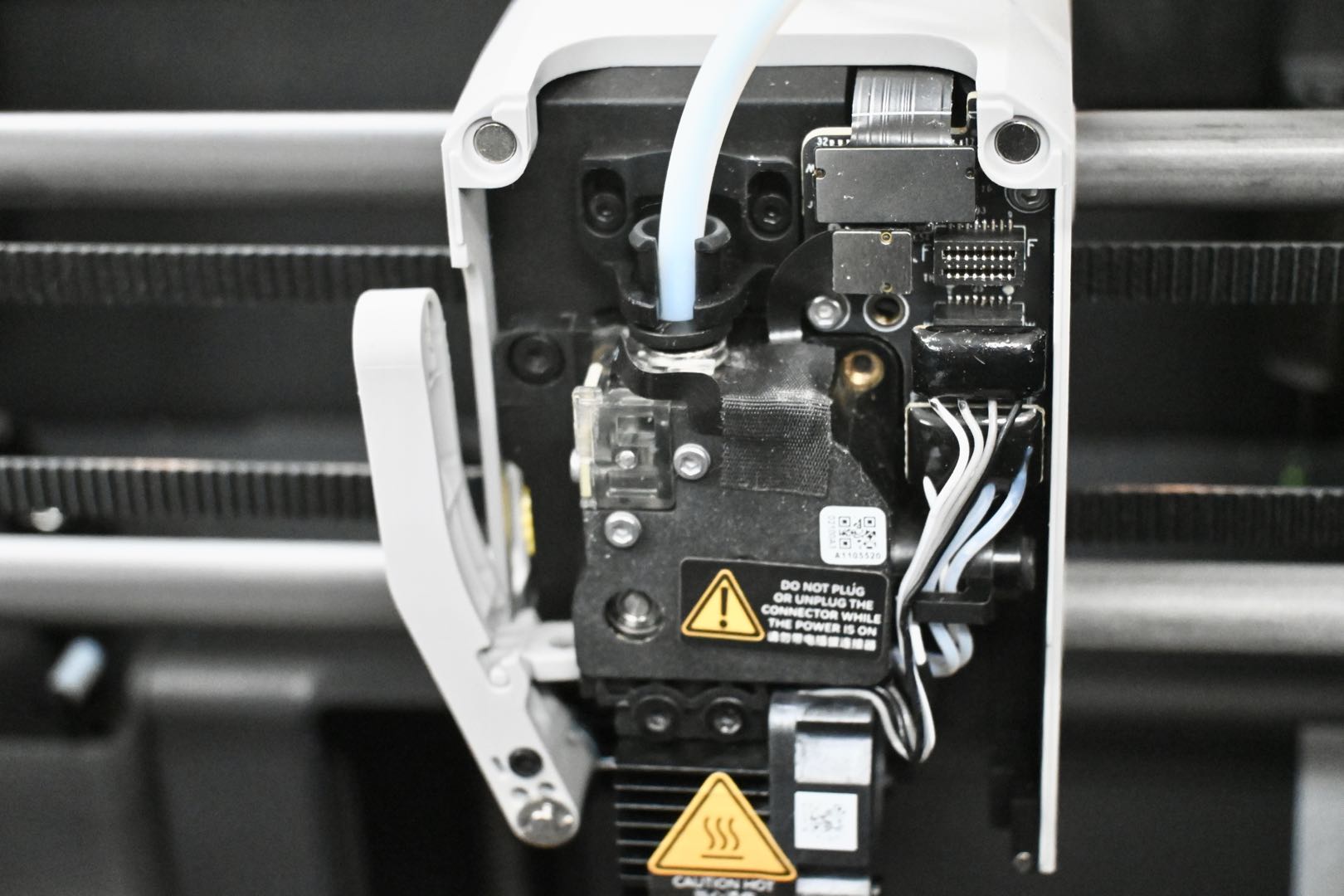

Desconectá los cables del ventilador del hotend (arriba), el termistor y el calentador cerámico (abajo). Después, soltá los cables de sus clips de sujeción.
Paso 3 - Retirá el hotend

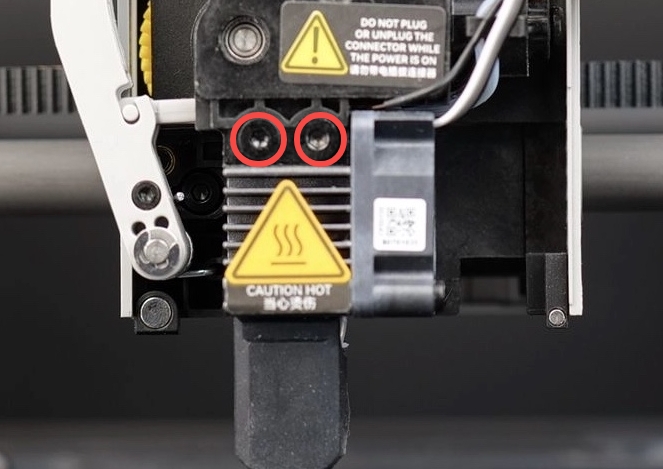

Usá la llave Allen H2.0 para sacar los dos tornillos y retirar el hotend.
ℹ️ Nota: Si el hotend está pegado por restos de filamento, podés calentarlo un poquito y hacer palanca suavemente con una pinza o destornillador. Usá guantes resistentes al calor. Una vez afuera, cortá cualquier sobrante de filamento en la parte superior para que la reinstalación sea limpia.
Paso 4 - Desarmá el hotend

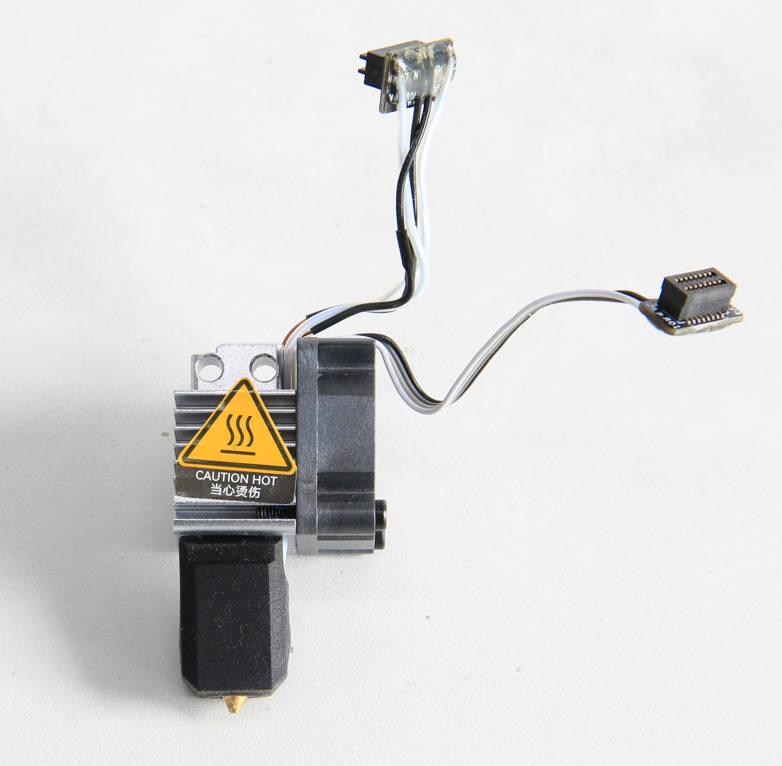

- Sacá el ventilador del hotend.
- Retirá la funda de silicona.

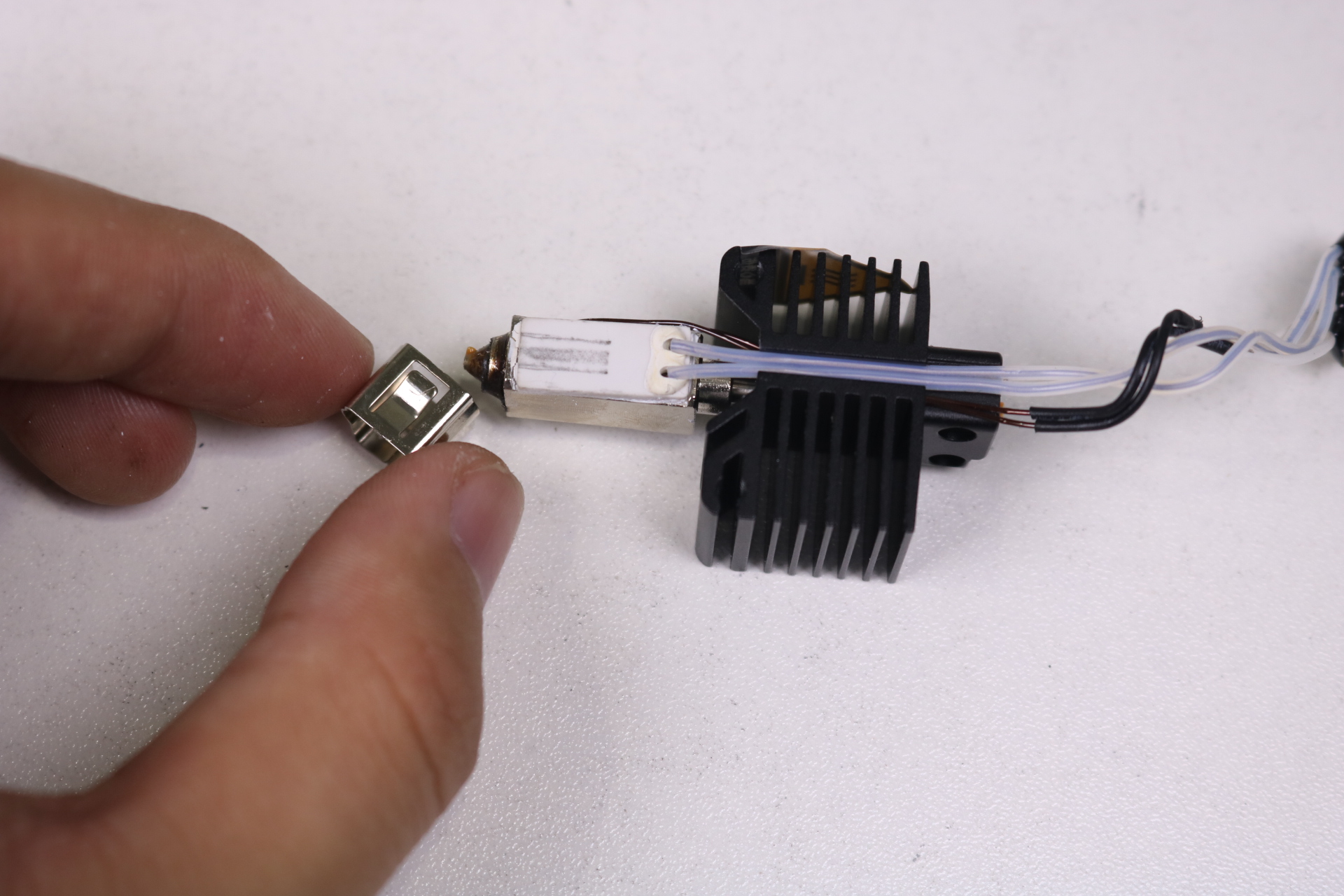

- Sacá el clip de fijación.
- Retirá el calentador cerámico y el termistor.
Guía de instalación

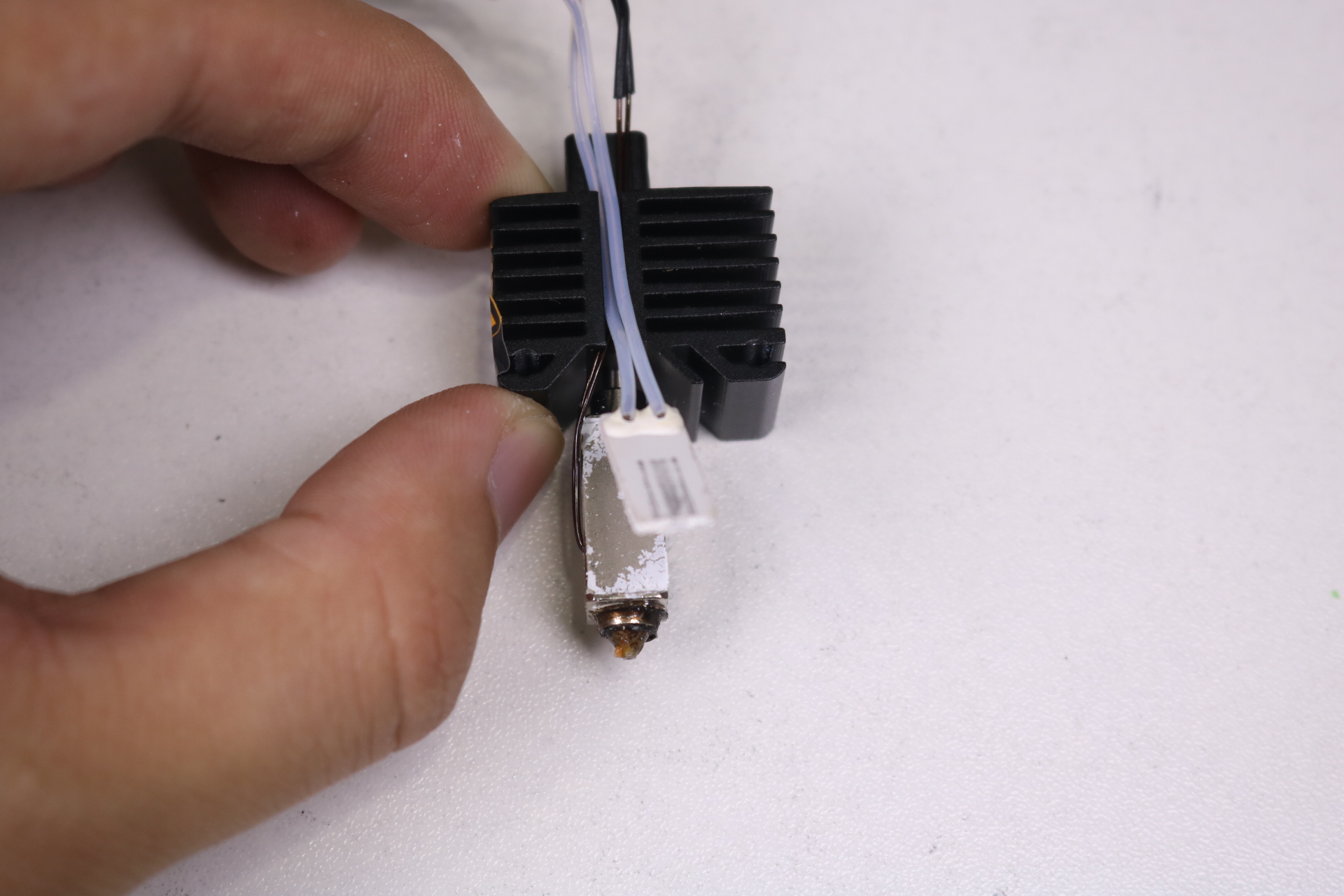

Paso 1 - Armá el hotend

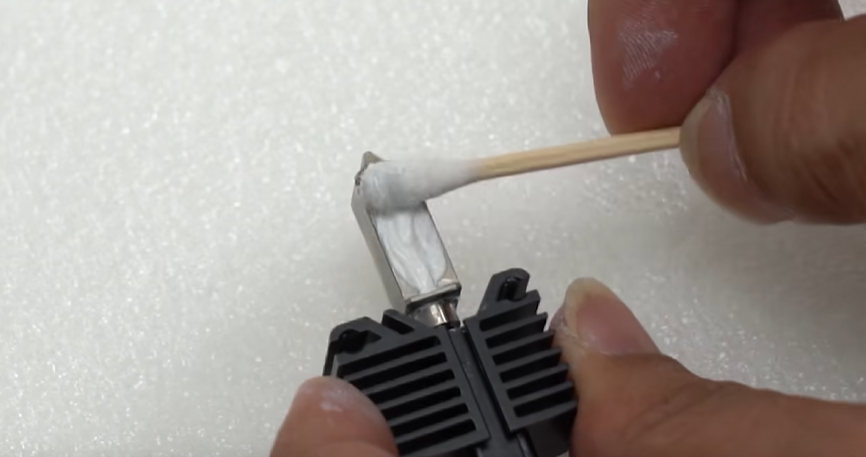

- Aplicá grasa térmica nueva.

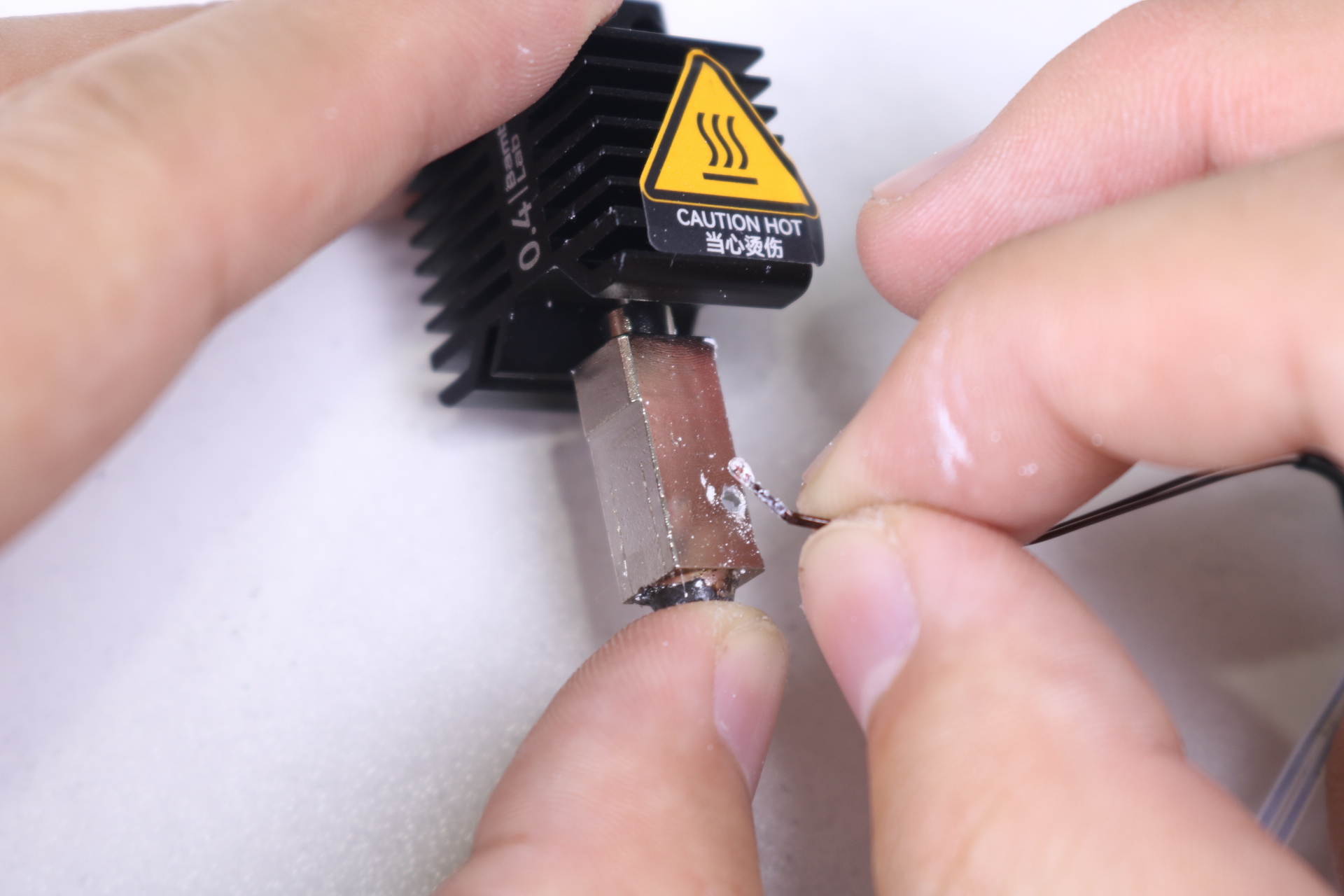

- Instalá el termistor y acomodá su cable. Después instalá el calentador cerámico, usando su propio cable para asegurar el del termistor en su lugar.
- Poné el clip de fijación.

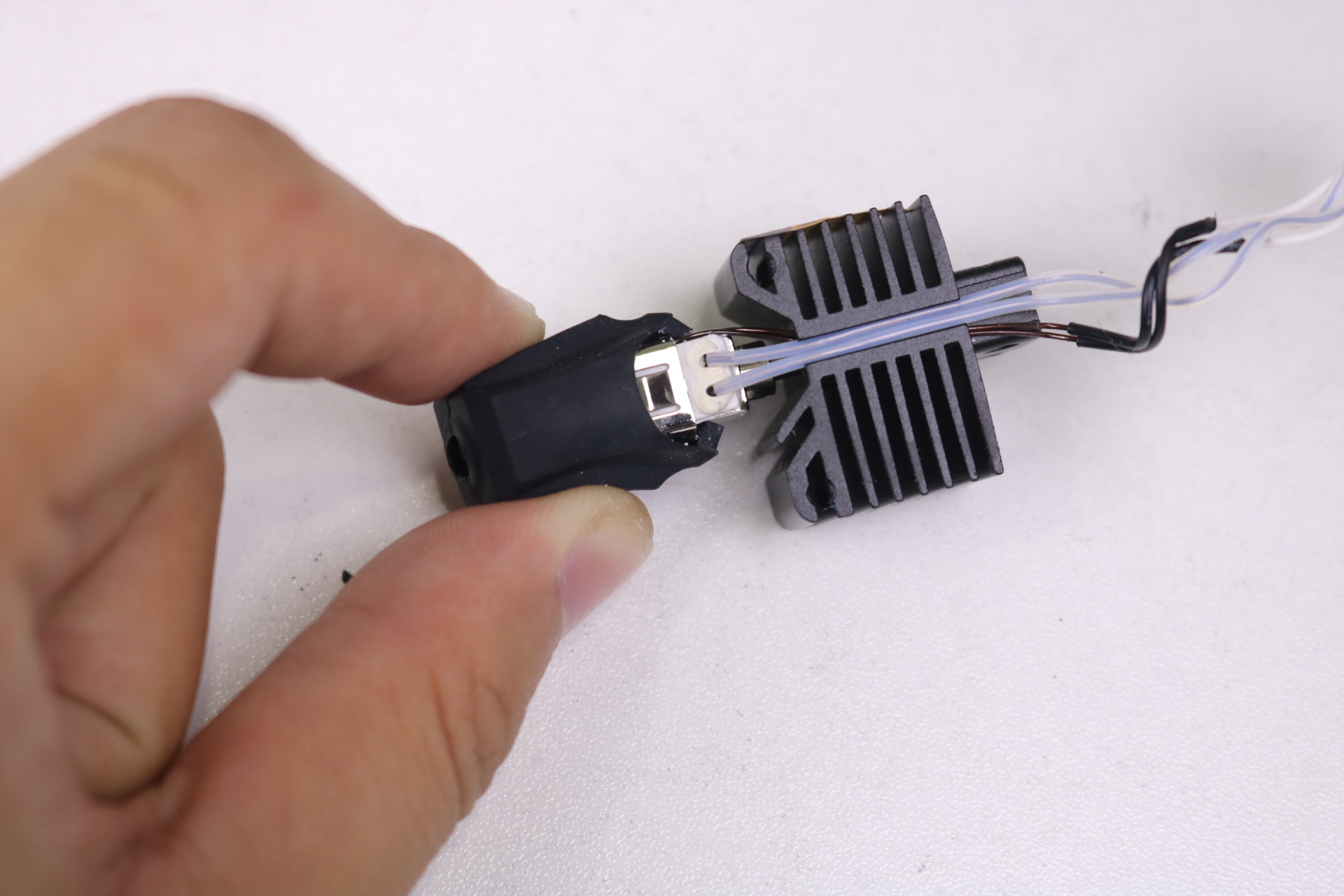

- Poné la funda de silicona.

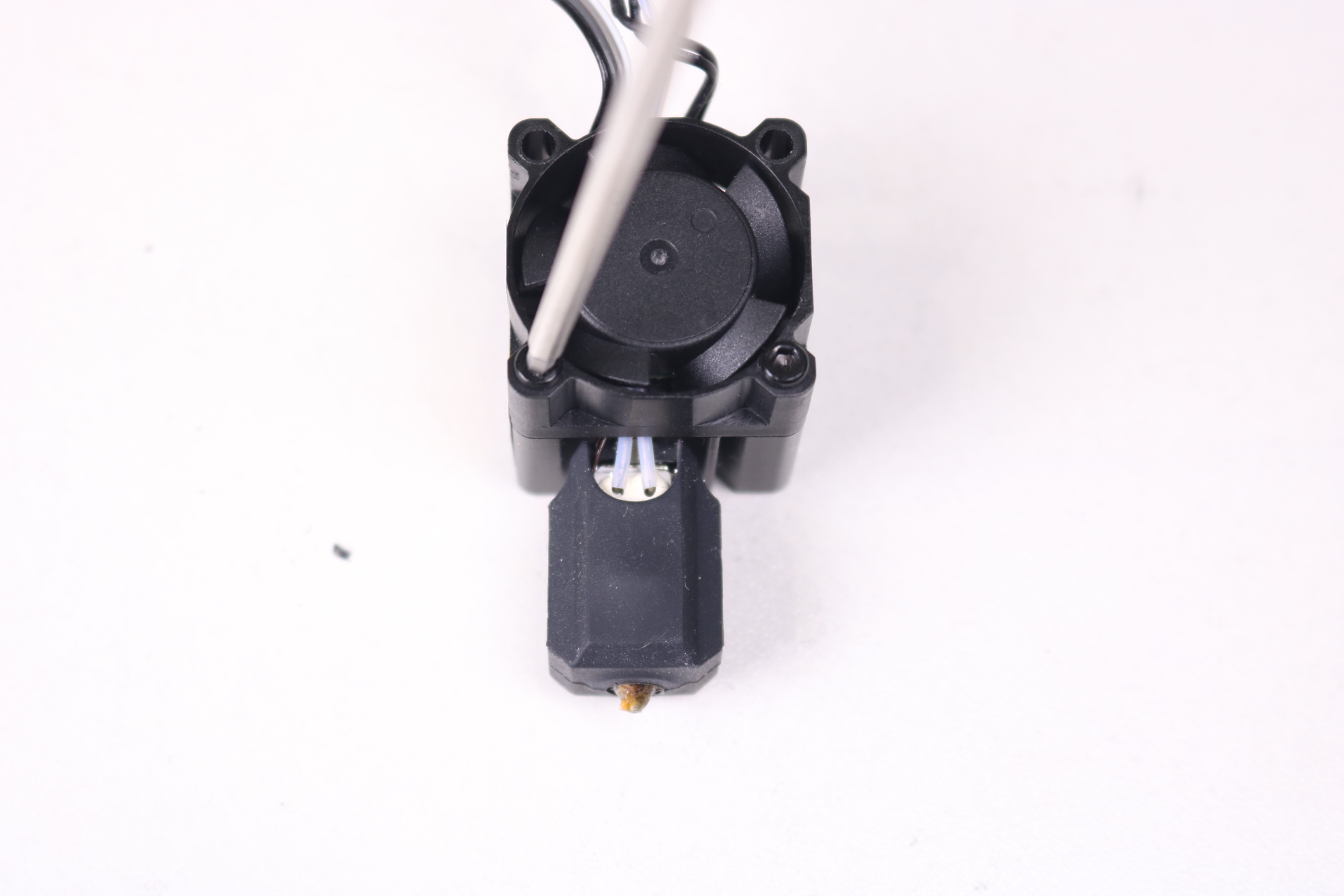

- Asegurate de que los cables pasen por sus canales e instalá el ventilador del hotend.
Paso 2 - Instalá el hotend
Colocá el hotend en el cabezal, poné los dos tornillos de montaje y ajustalos con la llave Allen H2.0.
Paso 3 - Conectá los cables del hotend
Asegurá los cables del ventilador, el termistor y el calentador en sus clips y conectalos a la placa de interfaz.
Paso 4 - Instalá la tapa frontal
Conectá el cable del ventilador de la tapa a la placa de interfaz y cerrá la tapa frontal.
Sincronizá la información del nozzle en el equipo
Si cambiaste el hotend por uno de distinto diámetro o material, no te olvides de actualizar los datos manualmente en la pantalla antes de imprimir.
Cómo verificar
Prendé la impresora y ejecutá el proceso de "Calibración". Tarda unos 20 minutos. Si termina sin errores, significa que hiciste todo bien.
Notas finales
Esperamos que esta guía te haya servido. Si no pudiste solucionar el problema, mandanos un ticket técnico. Si tenés sugerencias para el Wiki, dejanos un comentario. ¡Gracias por el apoyo!
