Motor XY

En esta guía te vamos a explicar paso a paso cómo sacar e instalar el motor XY de tu P1P. Es un proceso detallado, así que hacelo con calma para que todo quede bárbaro.

Herramientas

• Llave Allen H2.0/H1.5 (lo ideal es que la H2.0 sea larga y esté magnetizada).
• Pinzas pequeñas.

Preparación

Antes de empezar a tocar nada, asegurate de desconectar el cable de alimentación para trabajar tranquilo y sin riesgos.

Desmontaje

Paso 1 - Sacá el conducto de purga

Primero tenés que sacar el panel trasero y el conducto de purga. Si no sabés cómo, fijate en el artículo específico sobre el conducto de purga para no romper nada.

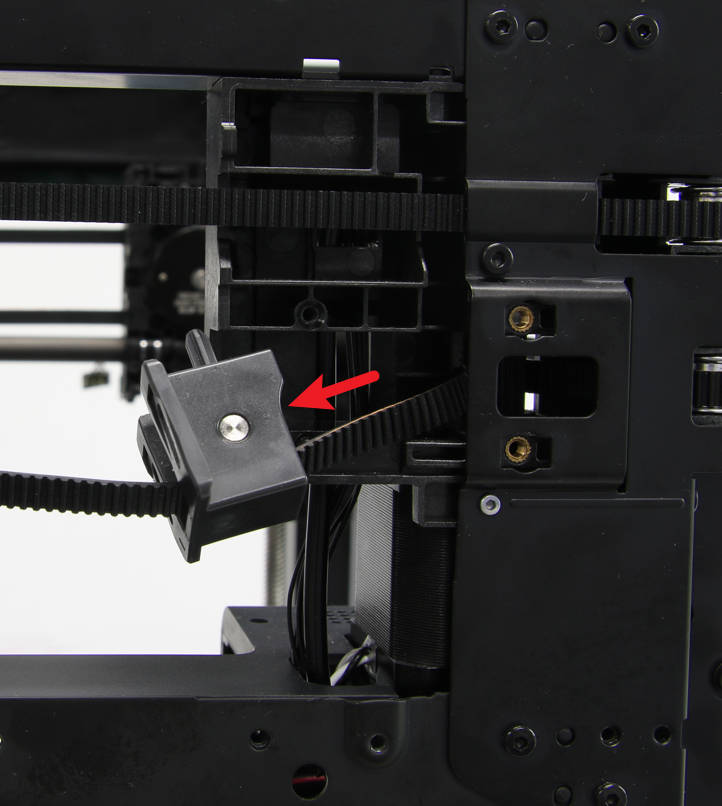

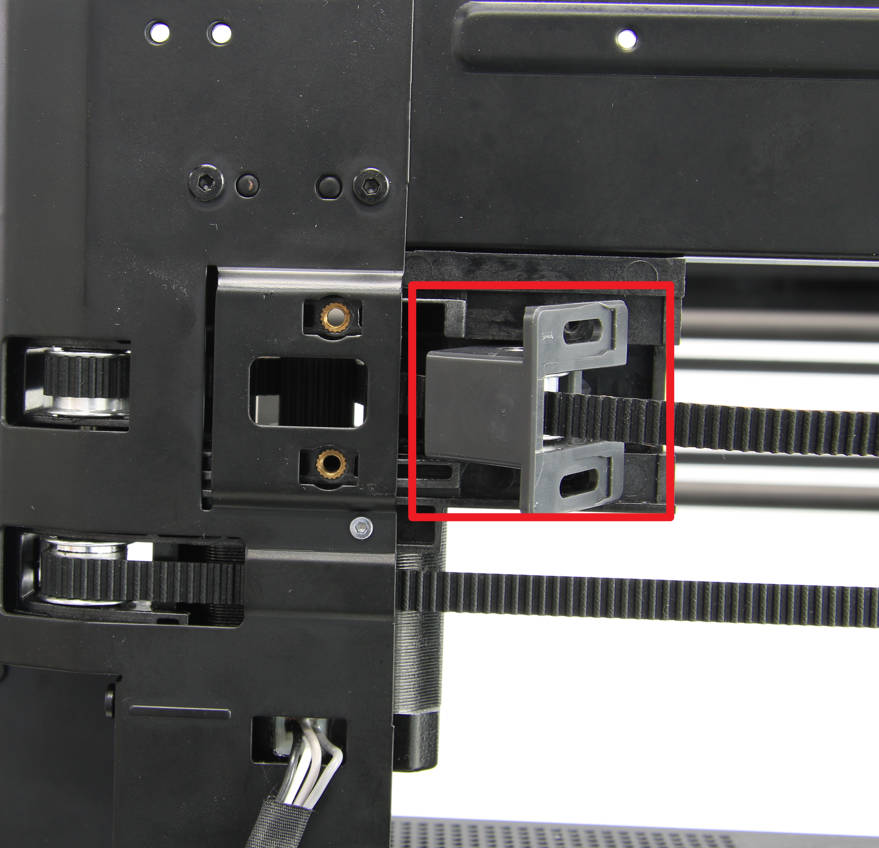

Paso 2 - Aflojá los tensores XY

Para cambiar un motor, primero fijate bien cuál es el que falla. Después, seguí las instrucciones del tensor XY para poder llegar al motor y hacer el reemplazo.

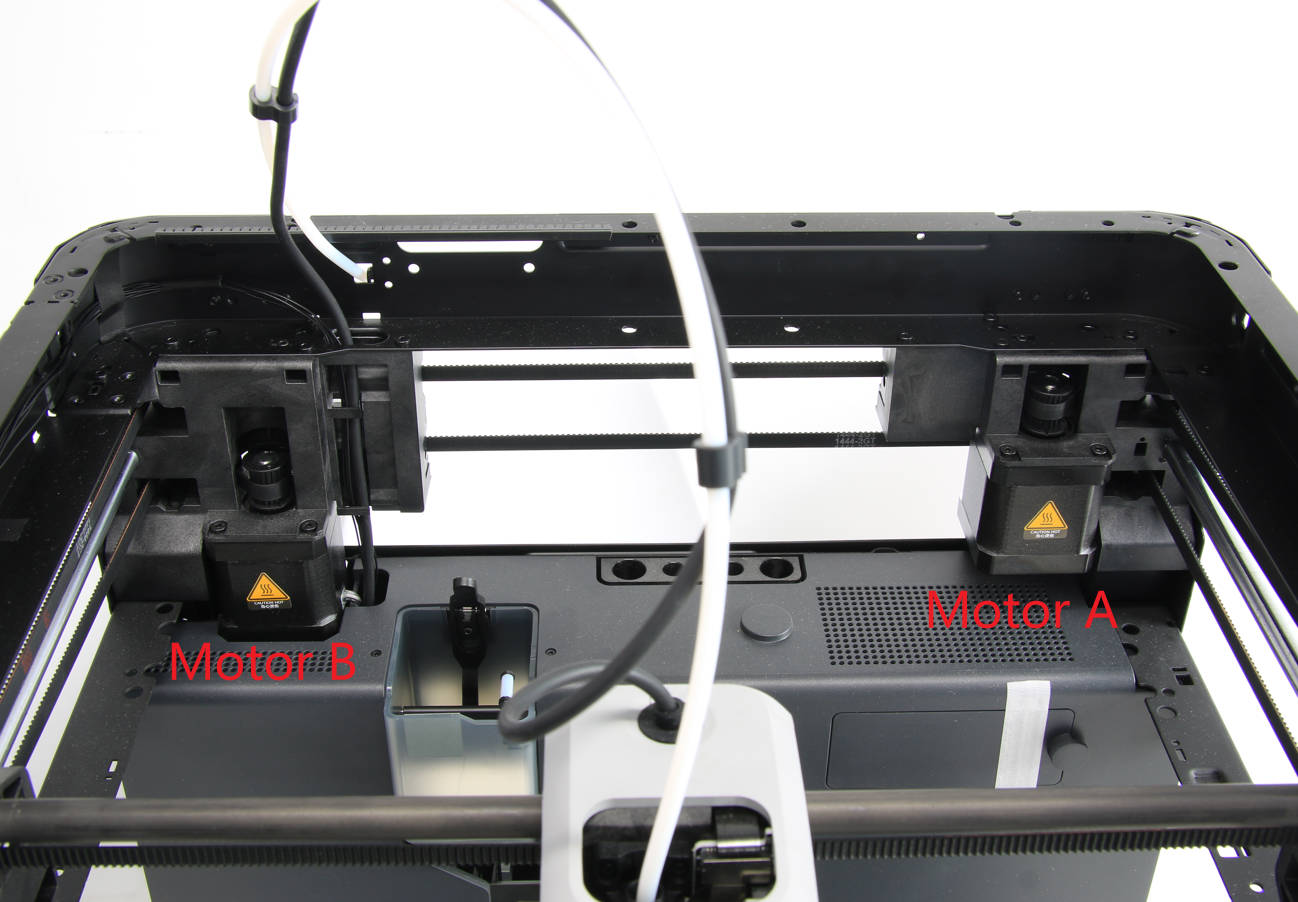

Paso 3 - Sacá el motor A

Seguí estos pasos para retirar el motor A:

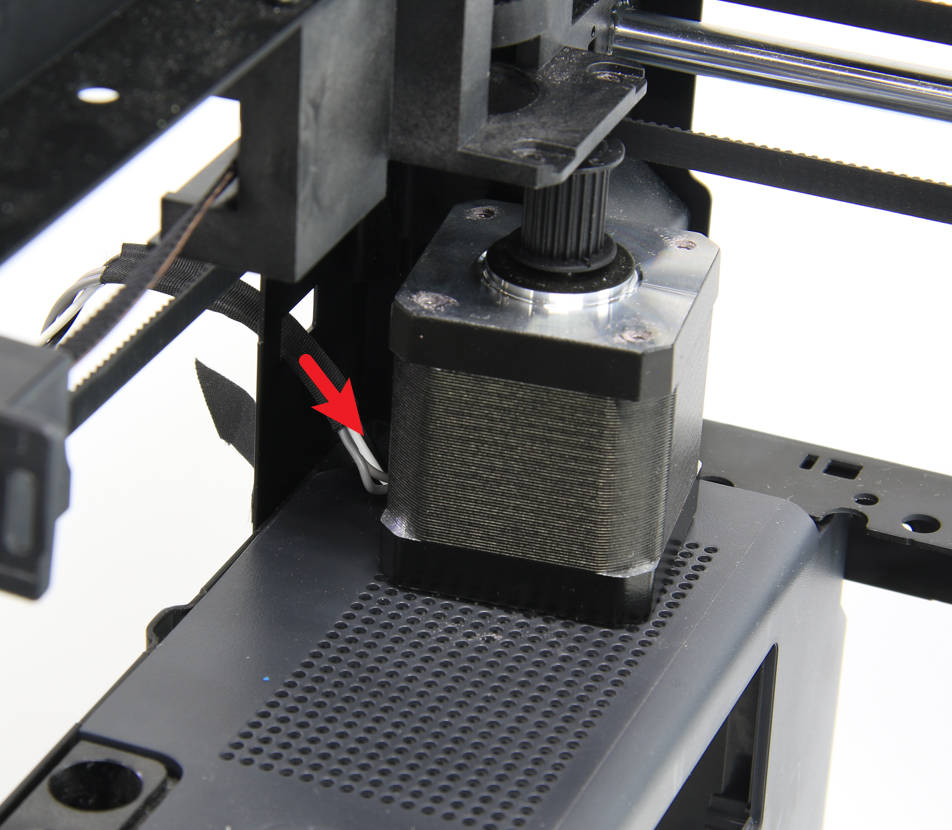

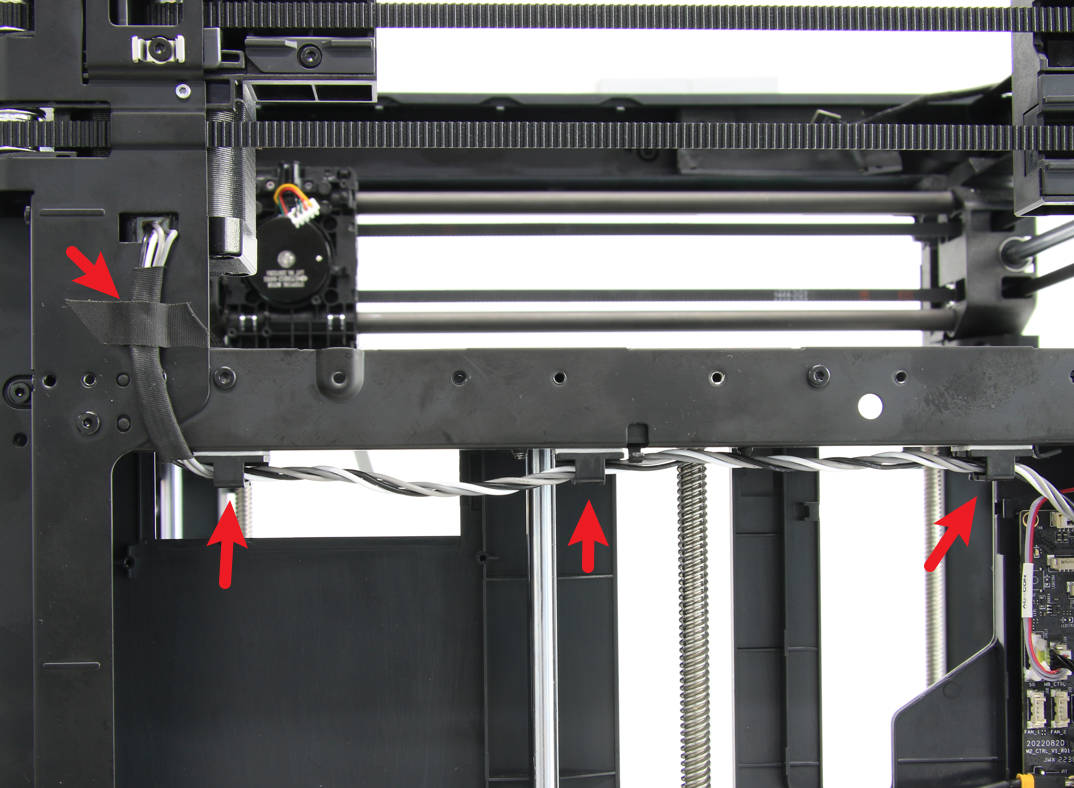

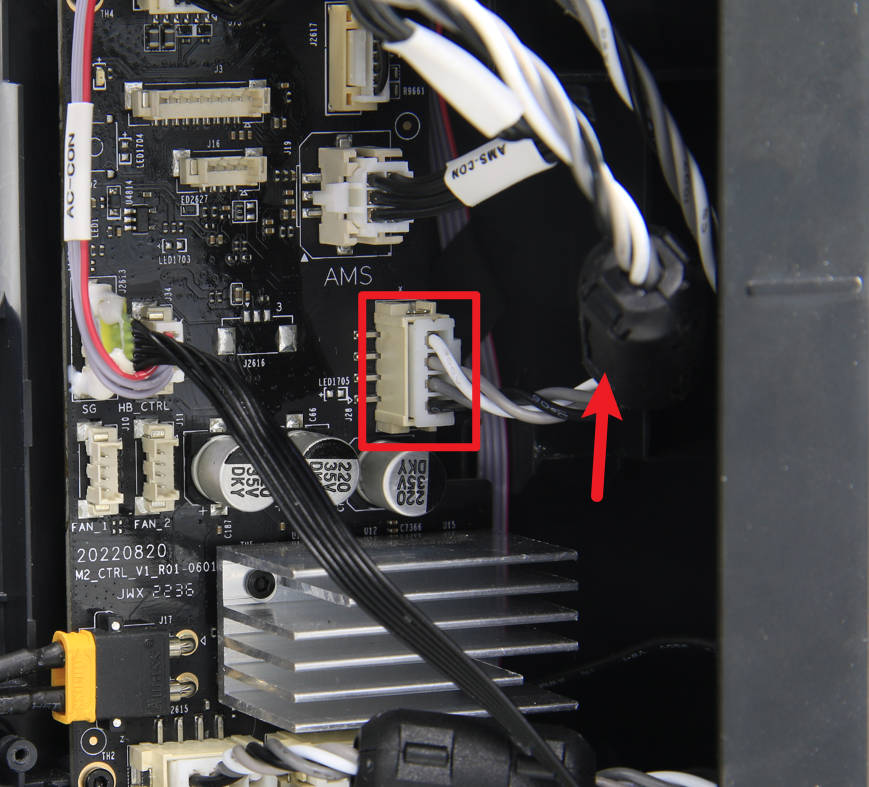

• 3-1 Desconectá el cable del motor: Desconectalo del sistema y sacá el anillo de ferrita cilíndrico. Soltá el cable de cualquier traba o cinta que lo esté sujetando.

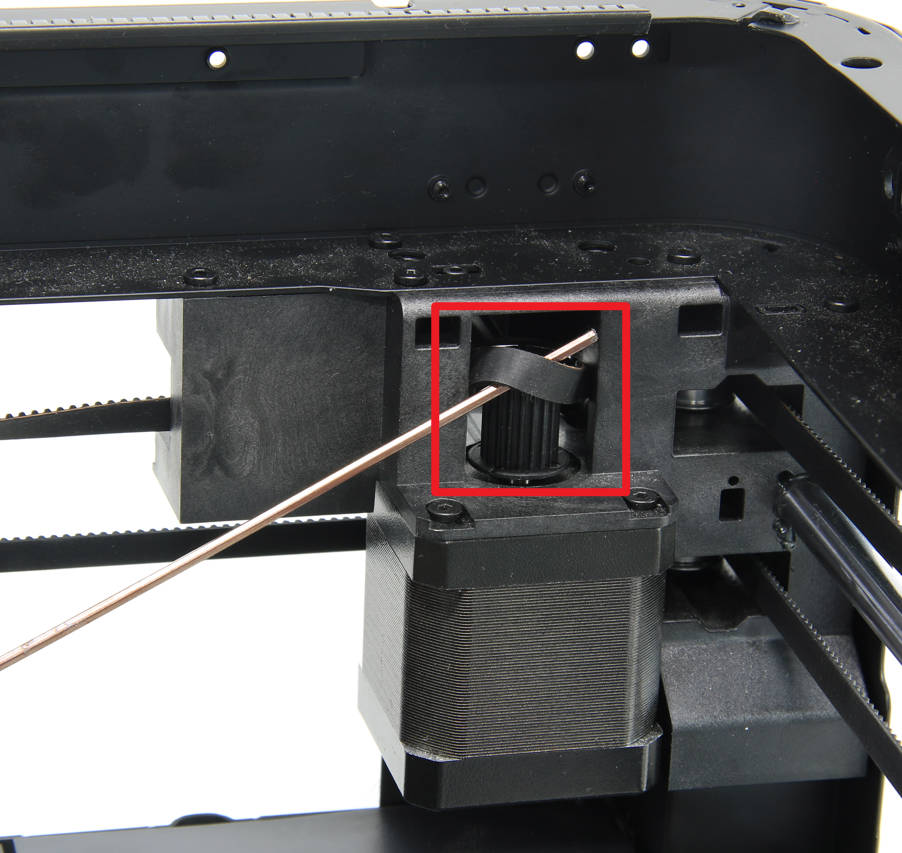

• 3-2 Aflojá la correa: Usá una llave Allen o una pinza para levantar y sacar la correa de la polea de tracción del motor A, como se ve en la imagen.

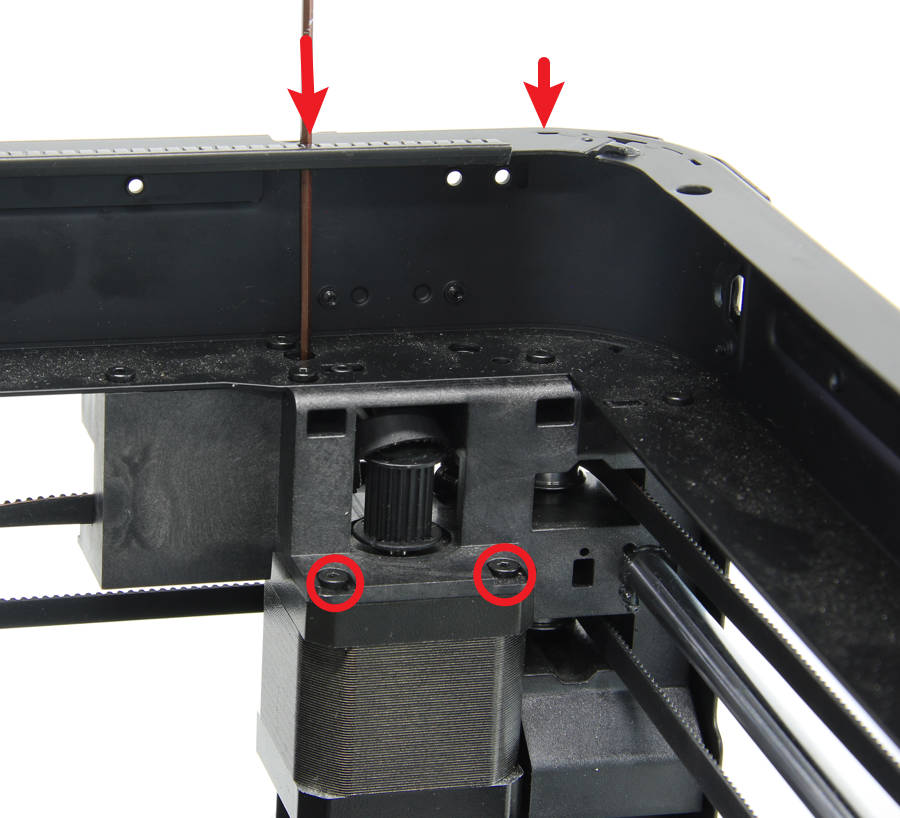

• 3-3 Sacá los tornillos del motor A: Tenés que sacar los cuatro tornillos que lo sujetan. Dos se ven fácil, pero para los otros dos vas a necesitar la llave Allen larga para llegar desde arriba. Ojo acá: usá una llave bien magnetizada porque los tornillos suelen estar muy apretados y no queremos que se barra ninguna rosca.
• 3-4 Retirá el motor A: Una vez que soltaste los cables y tornillos, levantá el motor de su soporte con cuidado para que no se golpee.

Paso 4 - Sacá el motor B

Para el motor B, el proceso es un poco más largo:

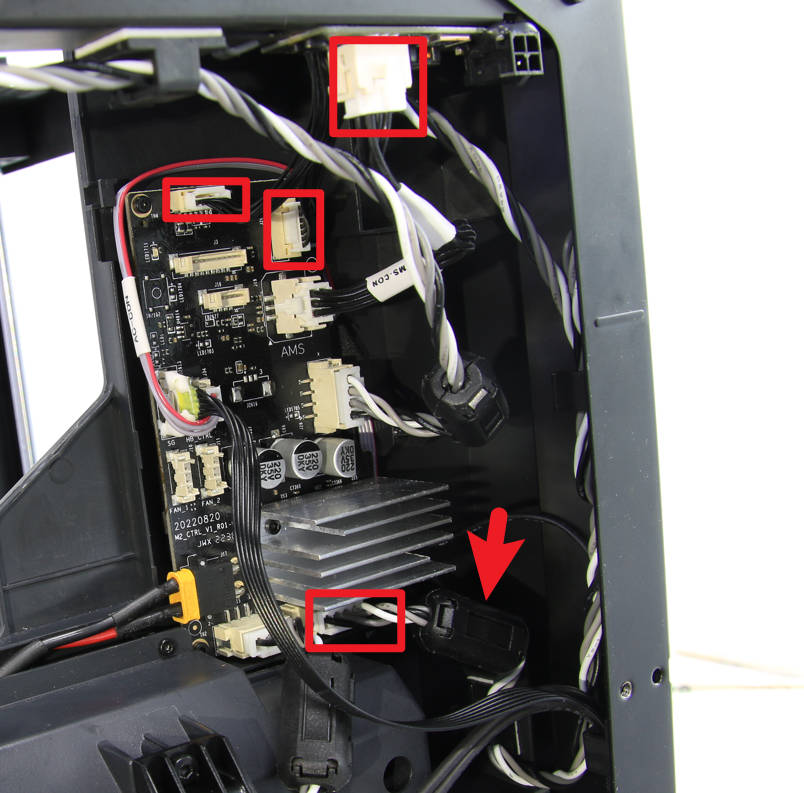

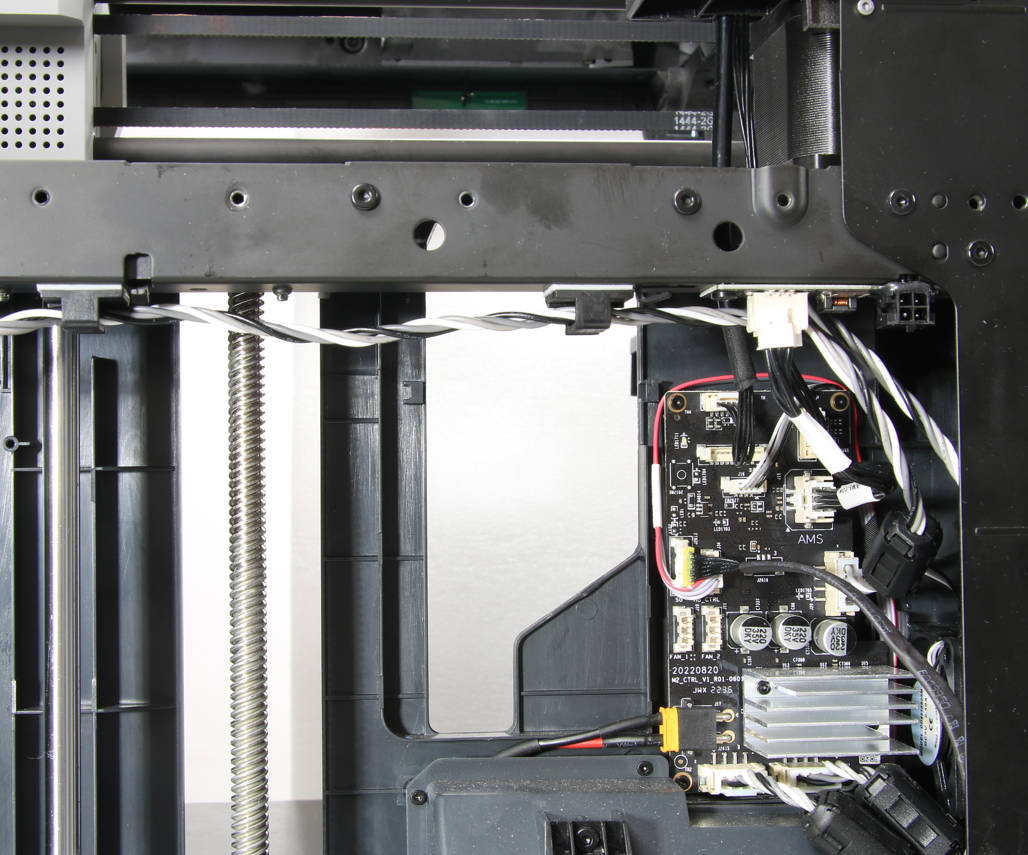

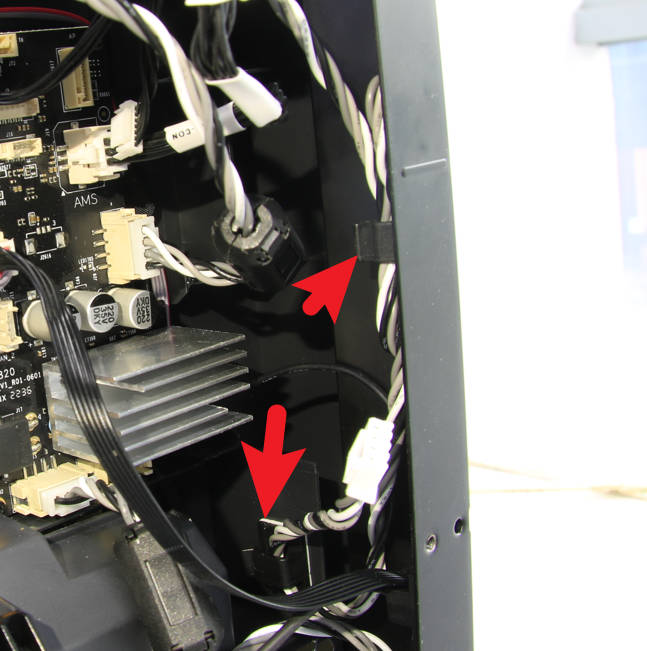

• 4-1 Desconectá los cables: Para llegar a la placa MC, tenés que desconectar el cable de interfaz MC-AMS, los cables MC-AP y MC-TH, y el cable del motor B. No te olvides de sacar el anillo de ferrita y soltar los cables de sus trabas.

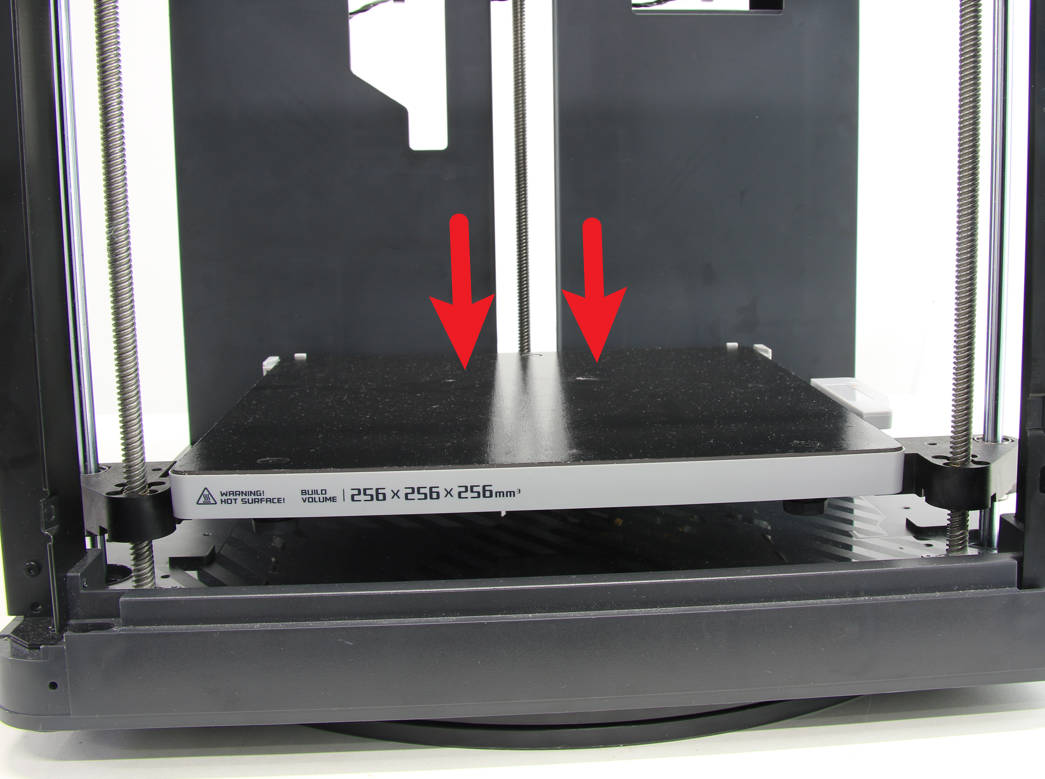

• 4-2 Bajá la cama caliente: Incliná la impresora y tirá de la correa del eje Z manualmente para bajar la cama caliente lo más que puedas, así no te molestan los tornillos del protector interno.
• 4-3 Soltá el conector de alimentación: Usá las pinzas para sacarlo con cuidado de su lugar.
• 4-4 Aflojá el protector interno: Sacá los nueve tornillos que lo sujetan. Una vez flojos, levantá un poco el protector para ganar espacio arriba y llegar al motor B.
• 4-5 Aflojá la correa: Igual que con el otro motor, usá la llave Allen o pinza para sacar la correa de la polea sin dañarla.
• 4-6 Sacá los tornillos del motor B: Sacá los cuatro tornillos (dos visibles y dos por arriba con la llave larga). Si tenés una P1S, vas a tener que sacar primero la cubierta de la cadena de cables. Podés sacar la espuma negra o simplemente perforarla para pasar la herramienta por los agujeros marcados.
• 4-7 Retirá el motor B: Bajalo suavemente en su soporte y después inclinalo para sacarlo del todo.

Montaje y Verificación

Para el montaje, simplemente seguí los pasos al revés: instalá el motor A, después el B, poné los tensores y armá el resto de la impresora. Al final, hacé una prueba de movimiento para verificar que todo haya quedado en su lugar.

Galería de referencia

Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
