Cable MC-AP

Esta guía te explica cómo sacar e instalar el cable MC-AP de la P1P.

Contenidos de la página

• Cable MC-AP
• Herramientas
• Preparación
• Desarmado
• Armado
• Cómo verificar

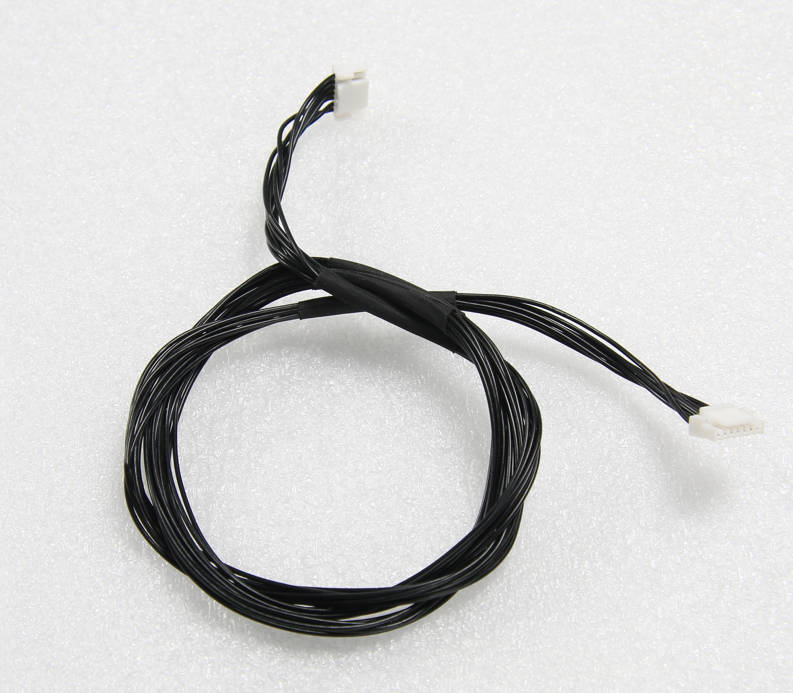

Cable MC-AP

Herramientas

• Llave hexagonal H2.0
• Pinzas

Preparación

Apagá la impresora y expulsá la tarjeta SD.

Desarmado

Paso 1 - Sacar el panel trasero

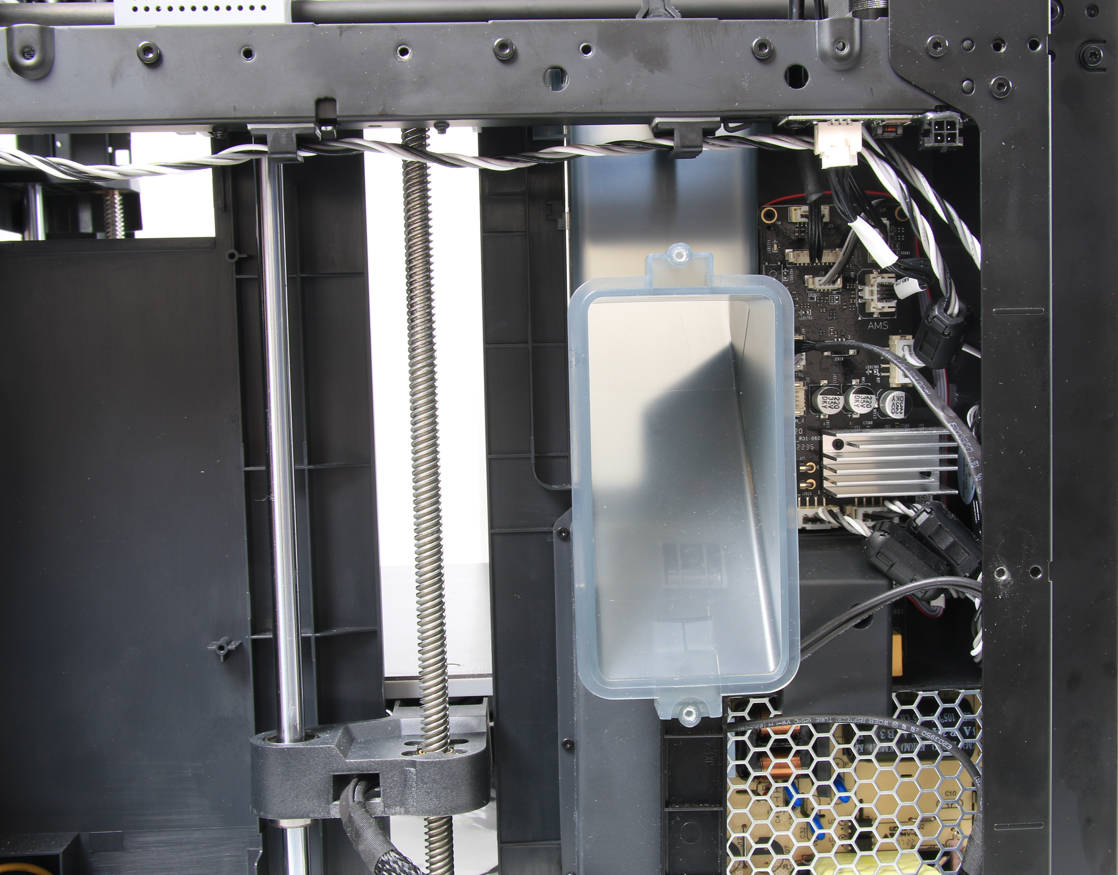

Fijate en el contenido relacionado al Rear panel para poder sacarlo.

Paso 2 - Aflojar la placa AP

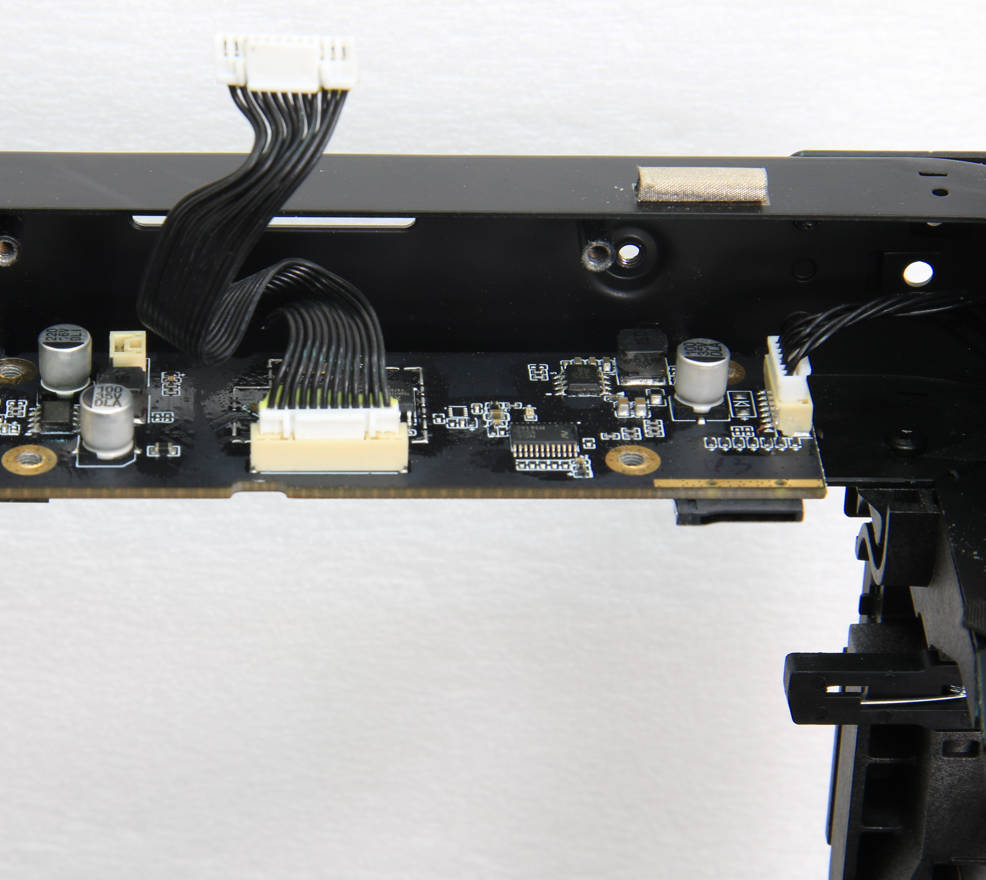

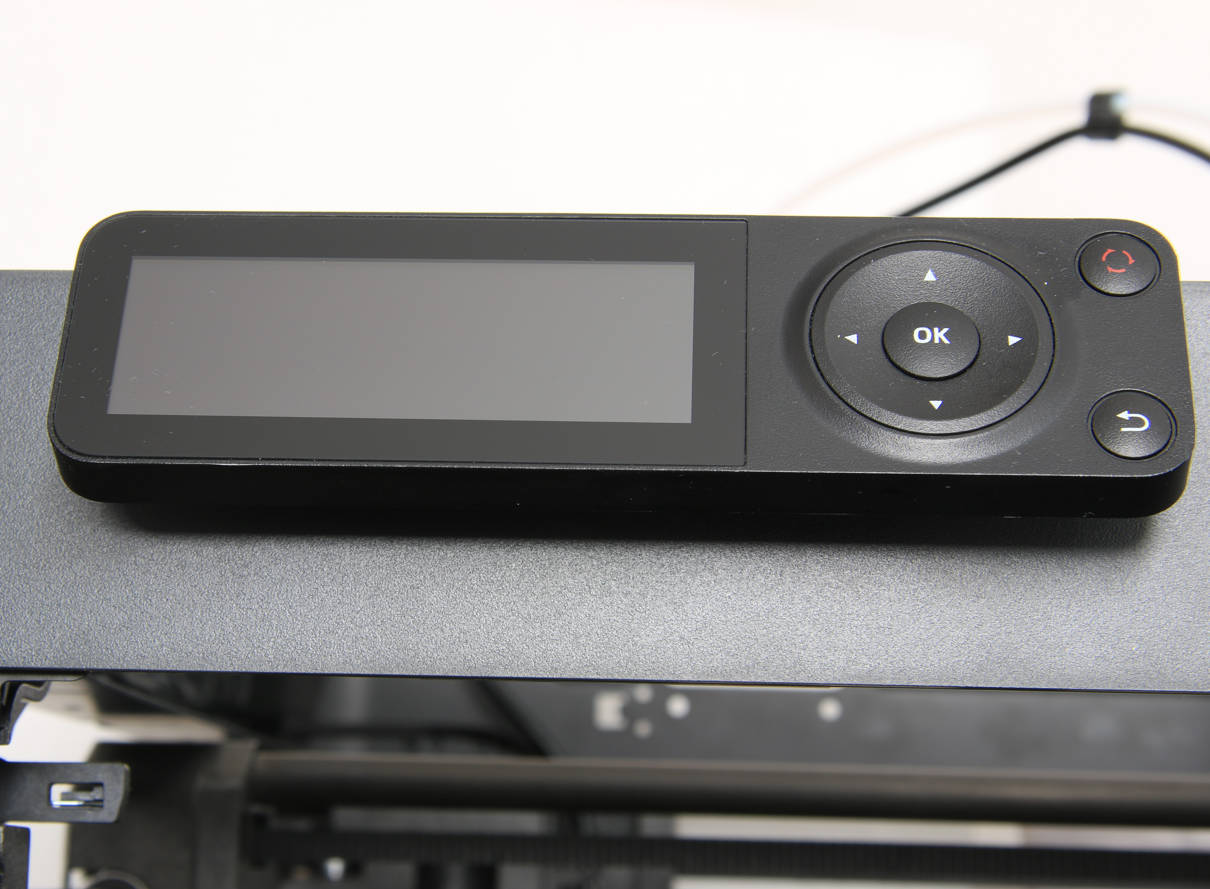

Mirá las instrucciones de la AP board para sacar la pantalla y la cubierta frontal; después, retirá la placa AP del travesaño para dejar expuesto el conector MC-AP.

Paso 3 - Desconectar los cables

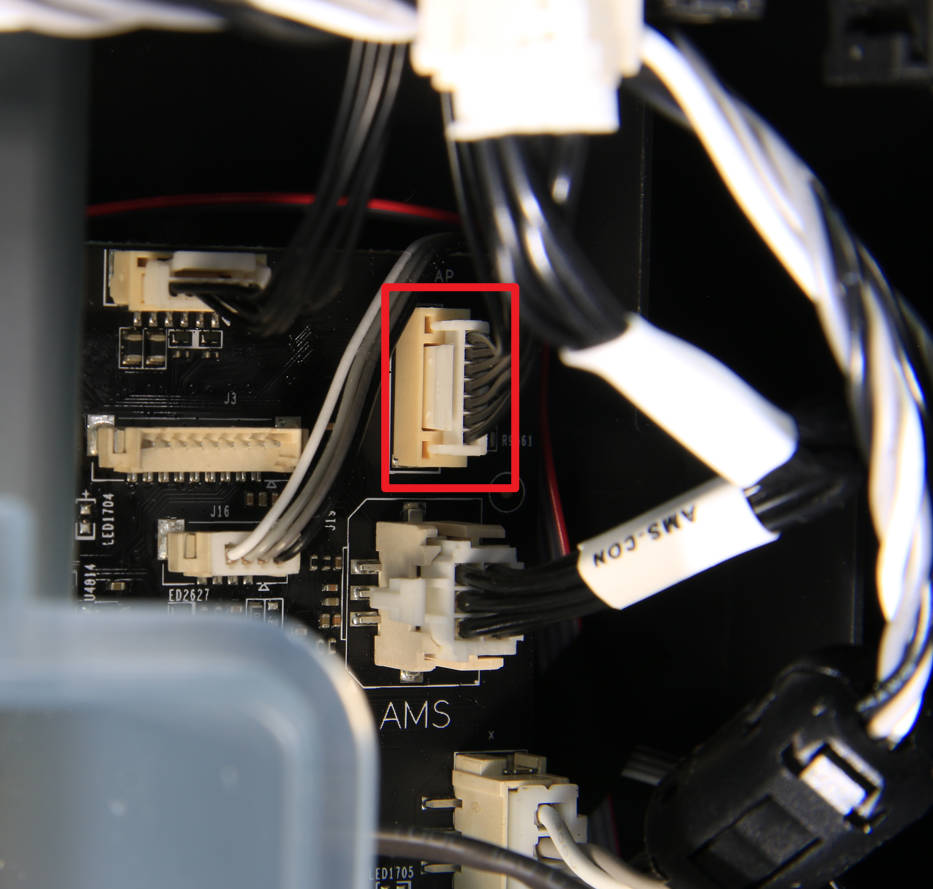

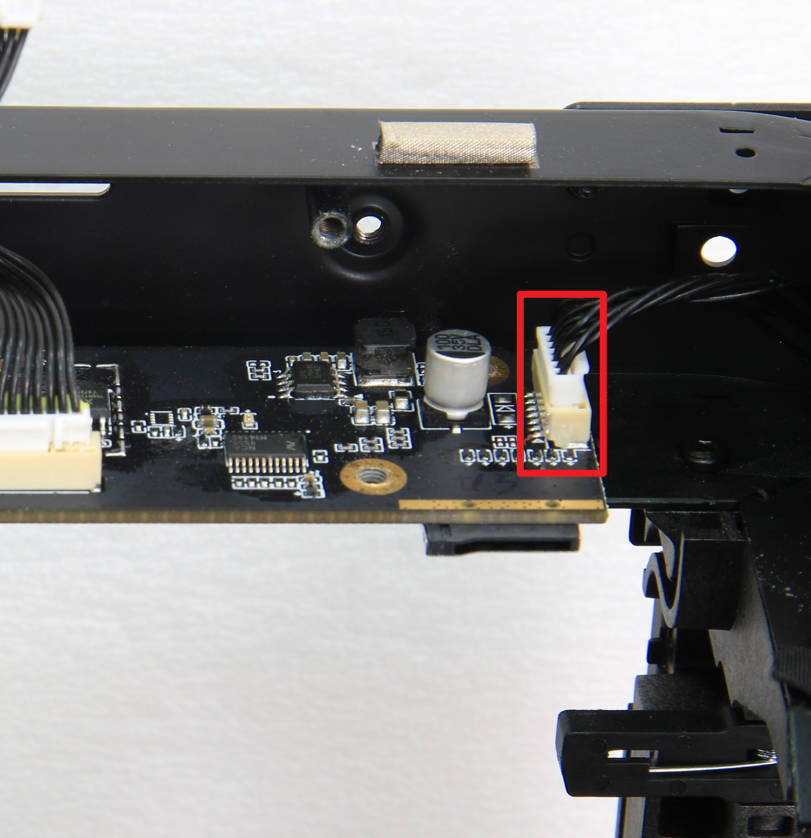

Desconectá el cable MC-AP de los conectores en la placa AP y en la placa MC, respectivamente.

Paso 4 - Sacar el cable MC-AP

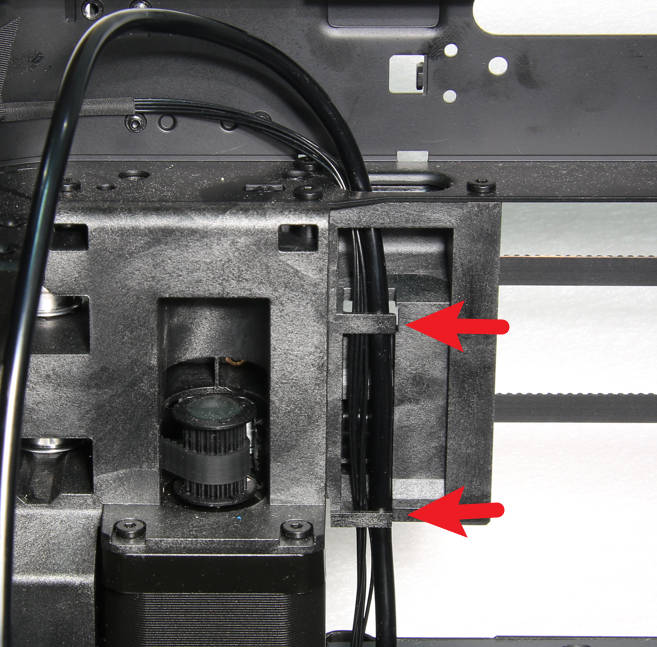

Sacá las cintas de fijación, soltá el cable de la ranura y retirá el cable MC-AP.

Armado

Paso 1 - Pasar el cable

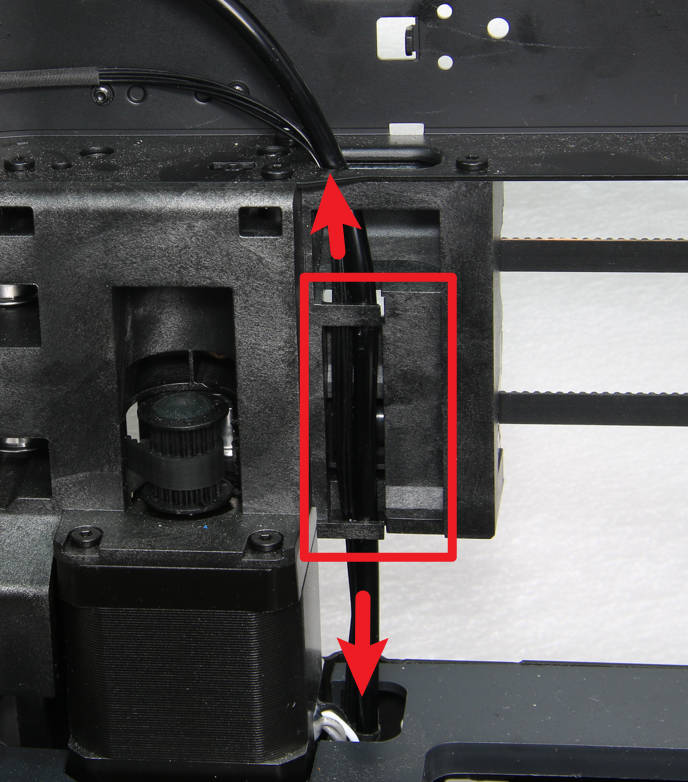

Pasá el cable MC-AP a través de los agujeros para cables y terminalo de calzar en la ranura.

Paso 2 - Conectar el cable MC-AP

Conectá los dos extremos del cable en los conectores correspondientes de la placa AP y la placa MC, respectivamente.

Paso 3 - Instalar la placa AP

Fijate en el contenido relacionado a la AP board para instalar la placa y la pantalla.

Paso 4 - Acomodar el cable

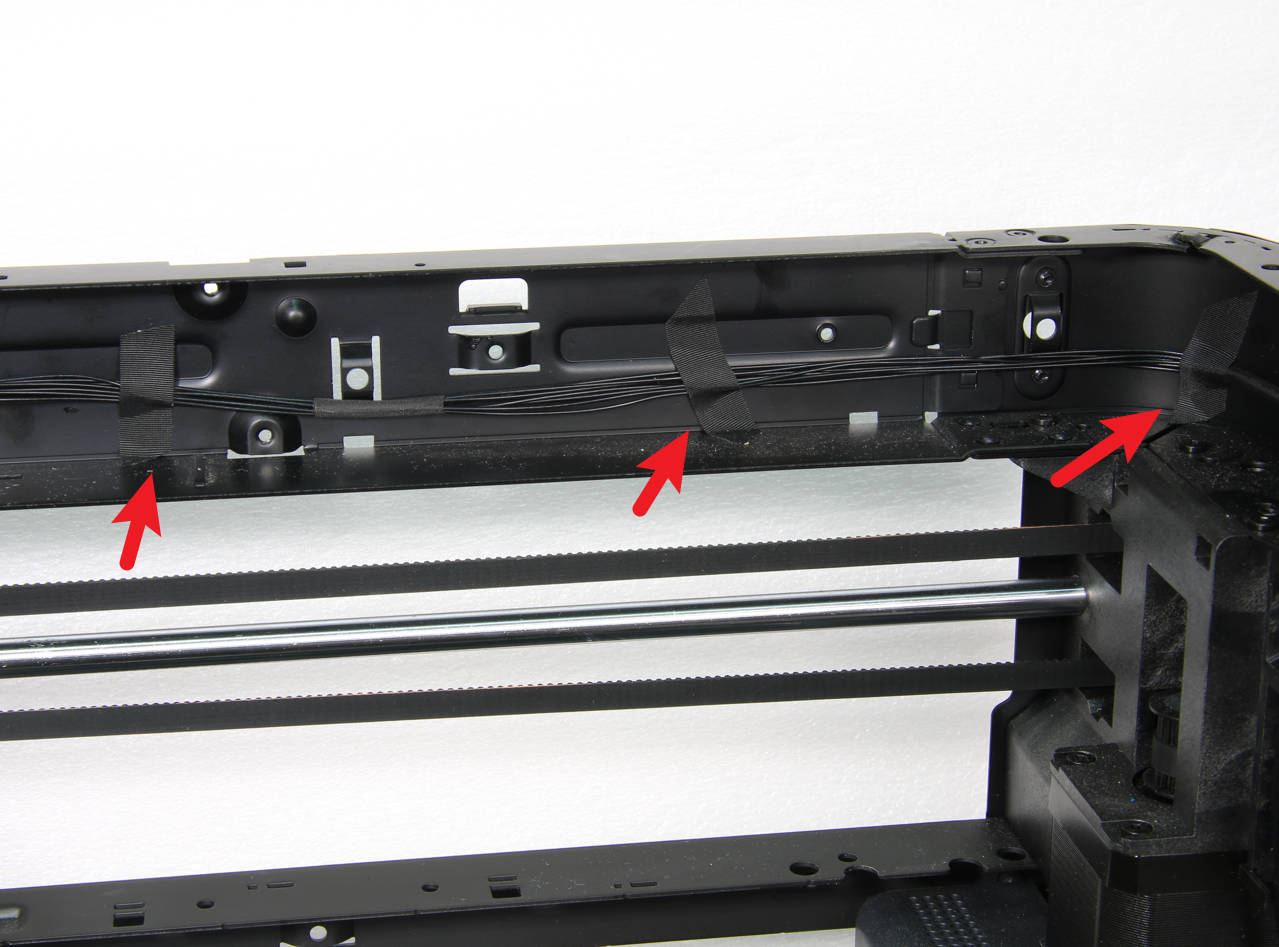

Fijá el cable MC-AP a lo largo del travesaño usando cintas.

Paso 5 - Instalar el panel trasero

Mirá las instrucciones del Rear panel para volver a instalar el panel trasero.

Cómo verificar

Prendé la impresora y ejecutá el proceso de calibración del dispositivo. Si la calibración pasa sin problemas, es que la operación fue exitosa.
