Esta es una guía de la wiki que te explica cómo sacar e instalar la placa de AC de la Serie P1.
¿Qué es la placa de AC?

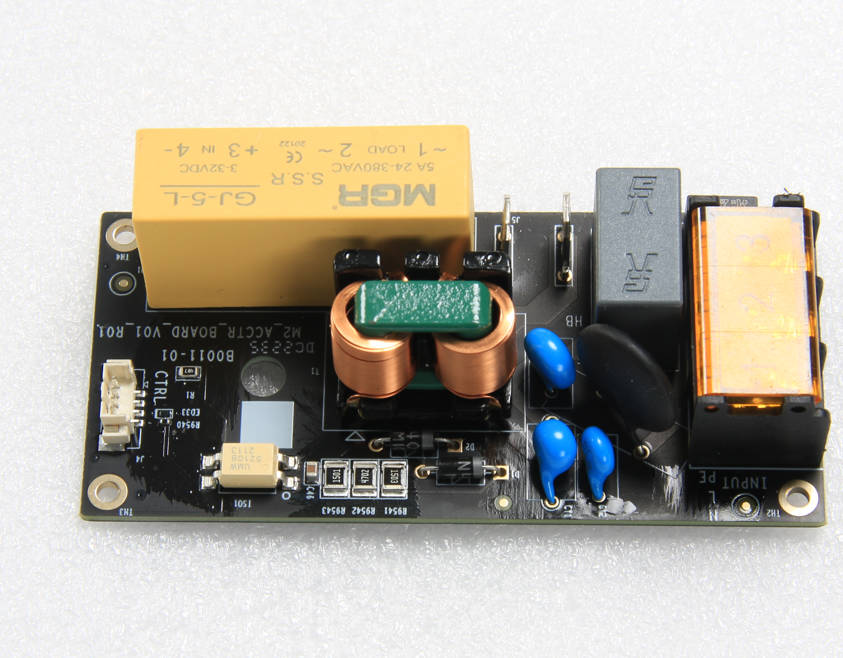

Esta placa de AC es una placa de circuito que suministra energía de corriente alterna (AC) para la cama caliente de la Serie X1 versión V3 o para la cama caliente de la Serie P1.
Herramientas
- Llave hexagonal H2.0/H1.5
- Destornillador Phillips (cruz)
Preparación
Desconectá el cable de alimentación.
Desarmado

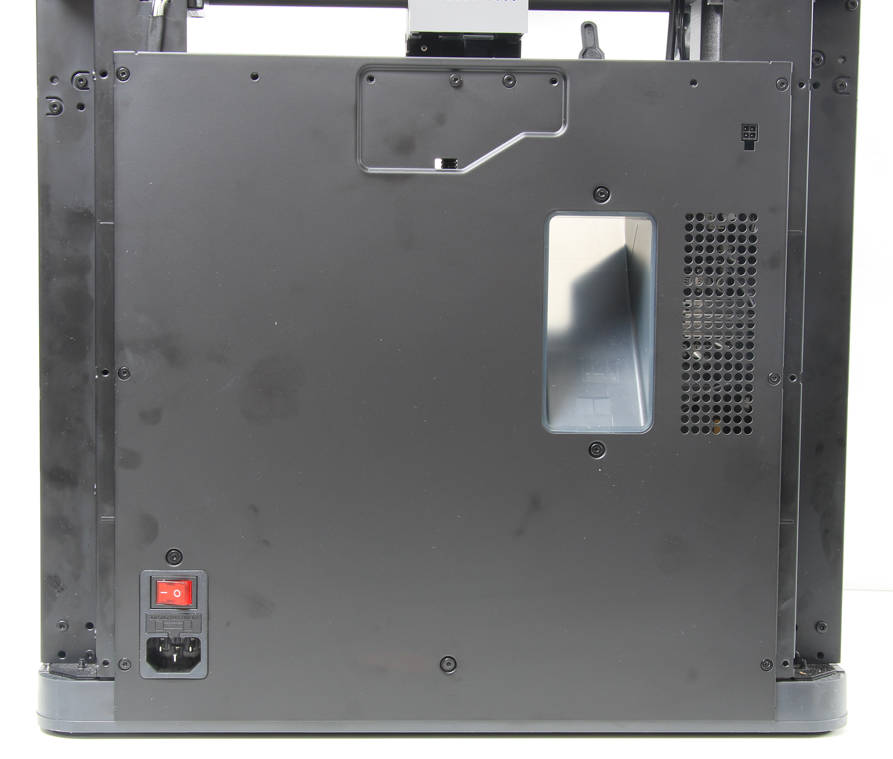

Paso 1 - Sacá el panel trasero, el conducto de purga y la tapa de cables
Fijate en los contenidos relacionados a la tapa de cables para sacar el panel trasero, el conducto de purga y la tapa de cables.
Paso 2 - Desconectá el cable de alimentación de la cama caliente

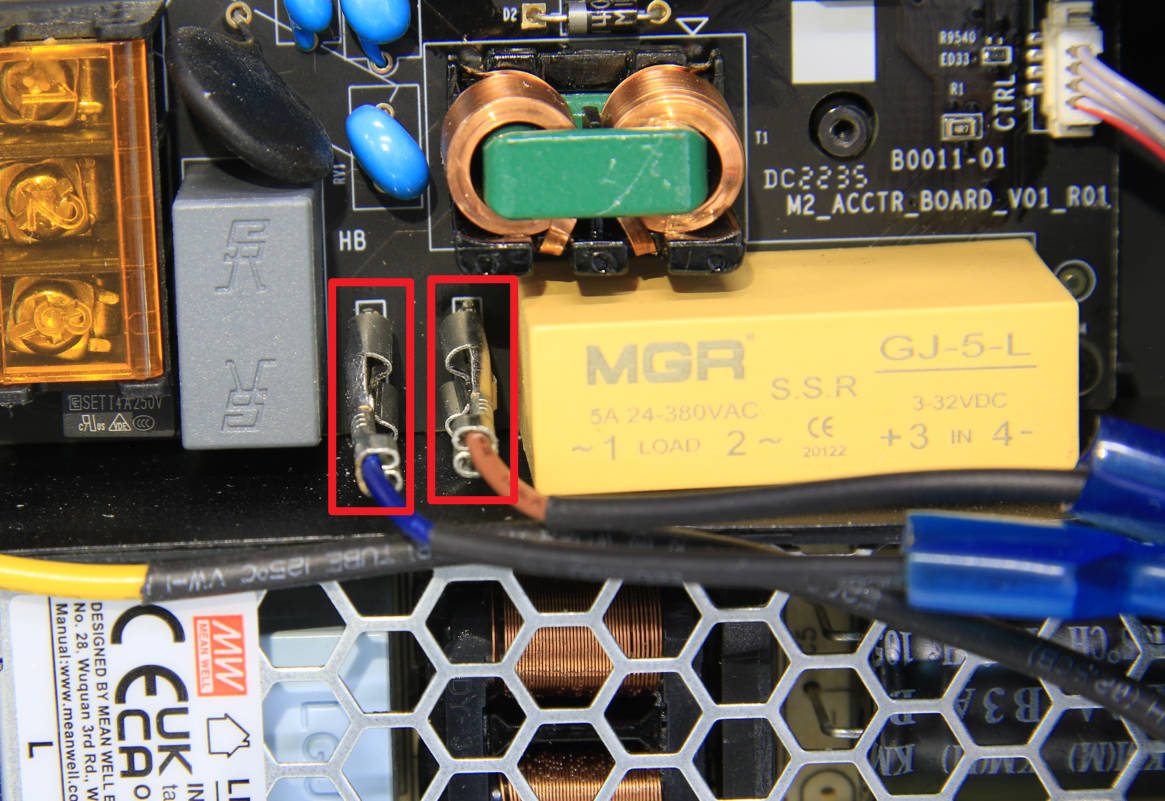

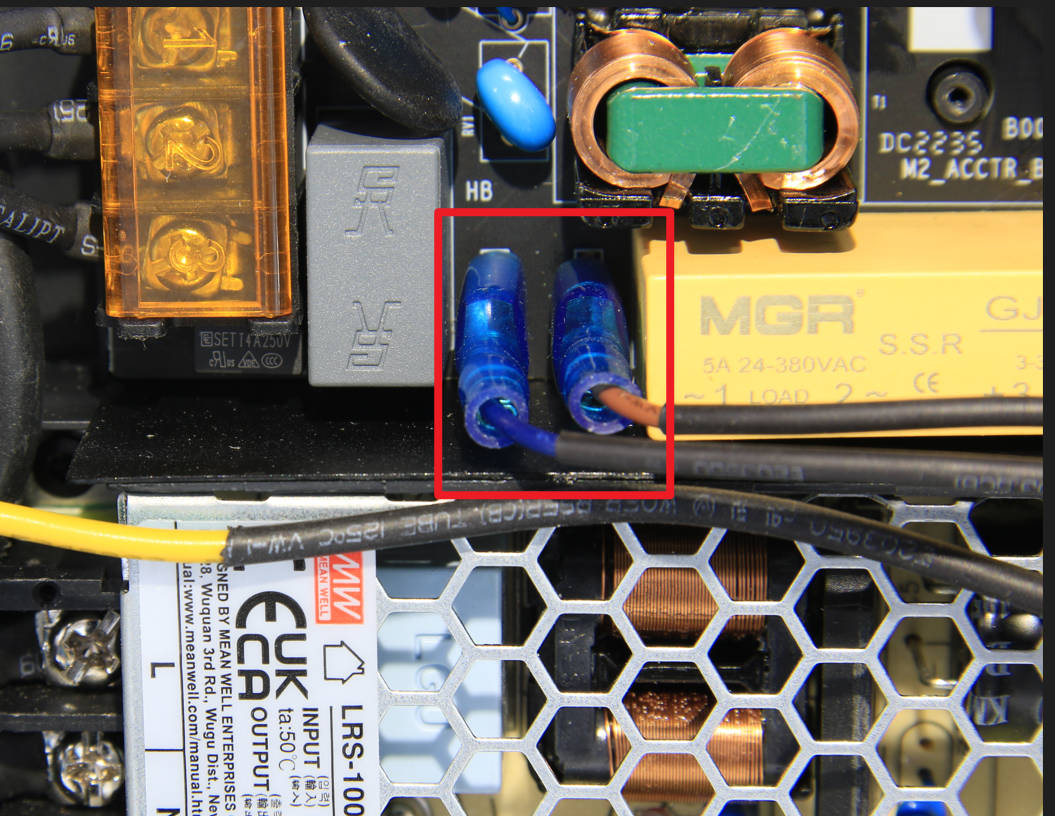

Retirá los capuchones de goma, usá unas pinzas para ayudarte a liberar las trabas y tirá hacia afuera los 2 cables de alimentación de la cama caliente.

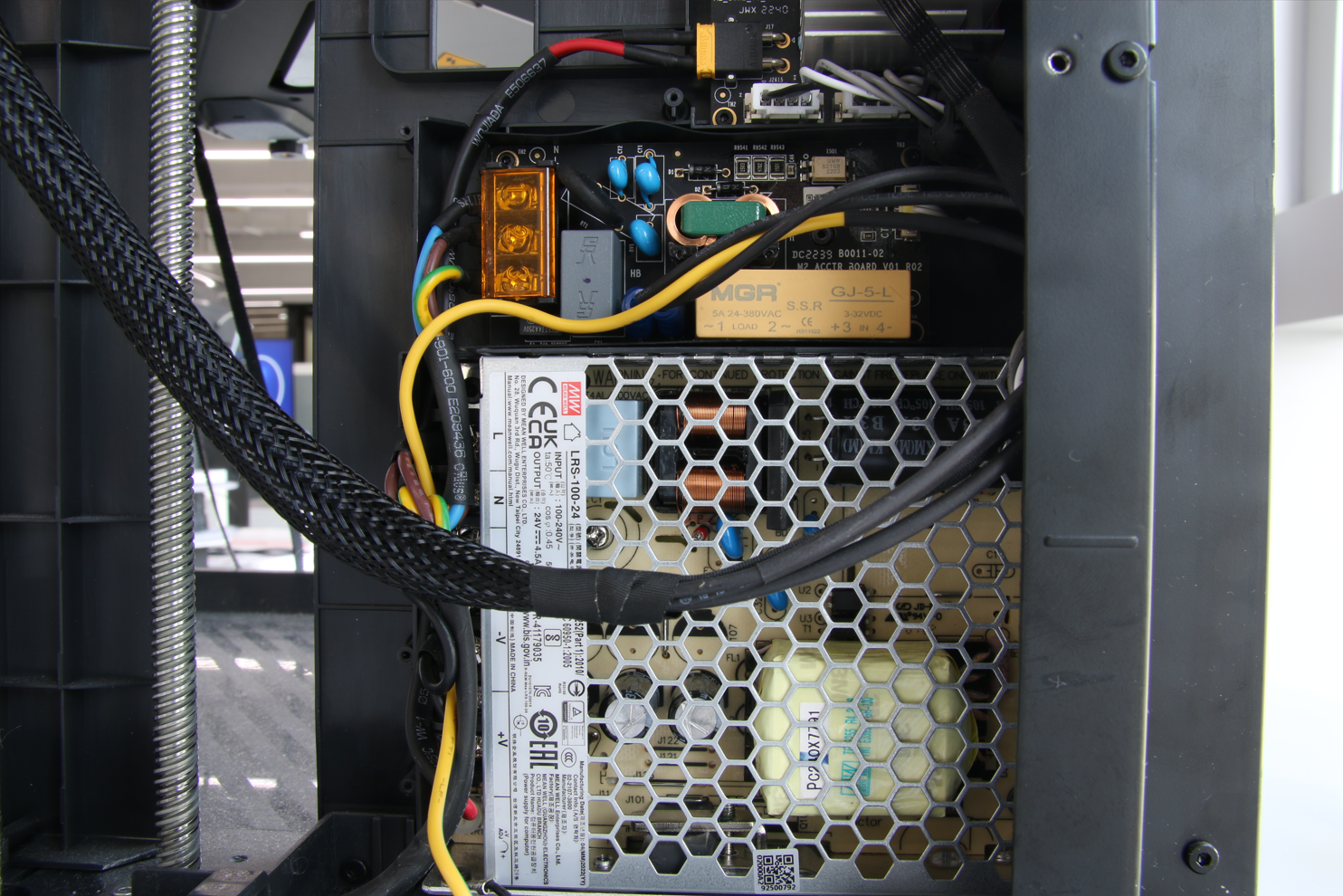

Paso 3 - Desconectá el cable de alimentación de la placa de AC

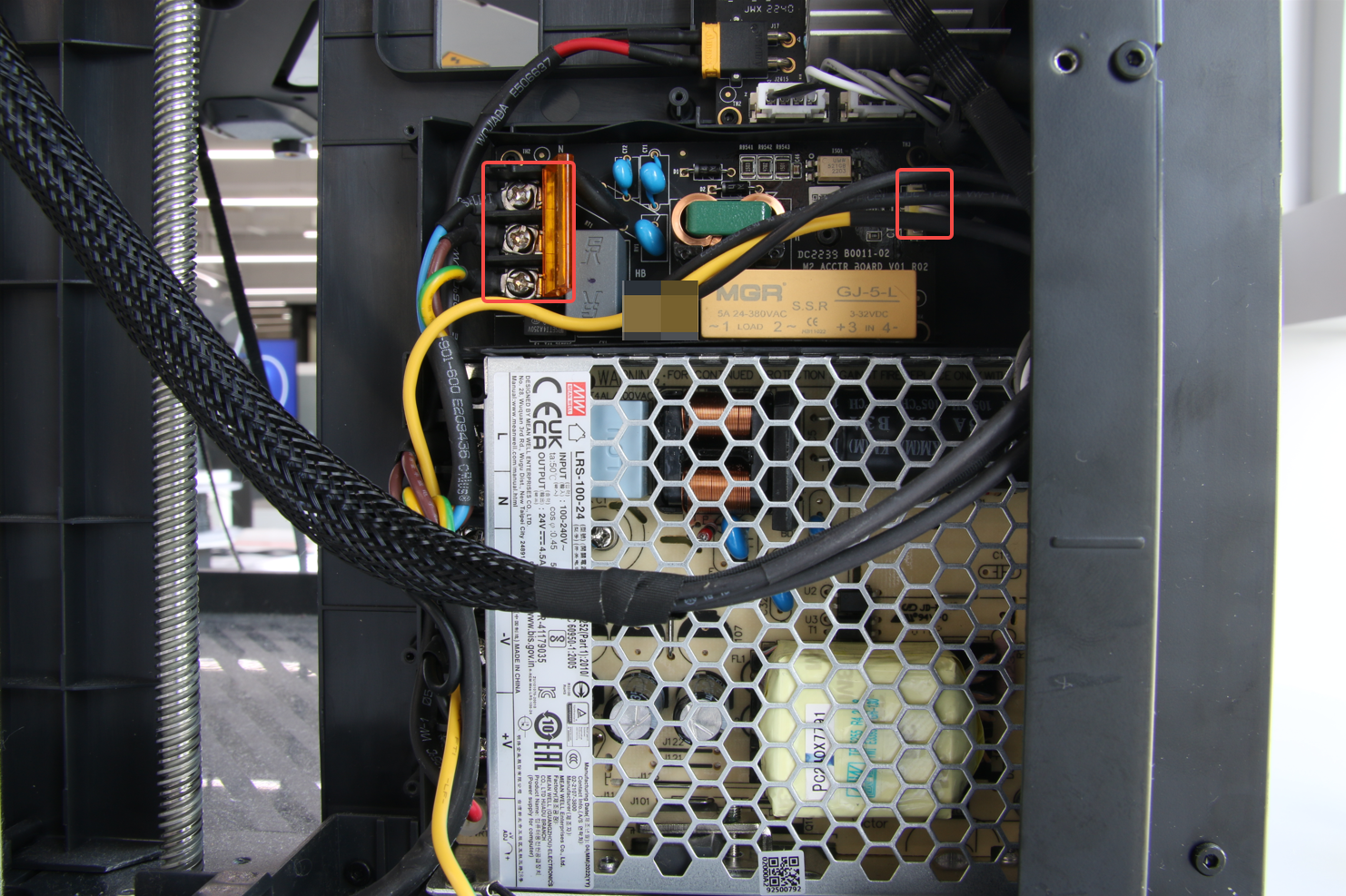

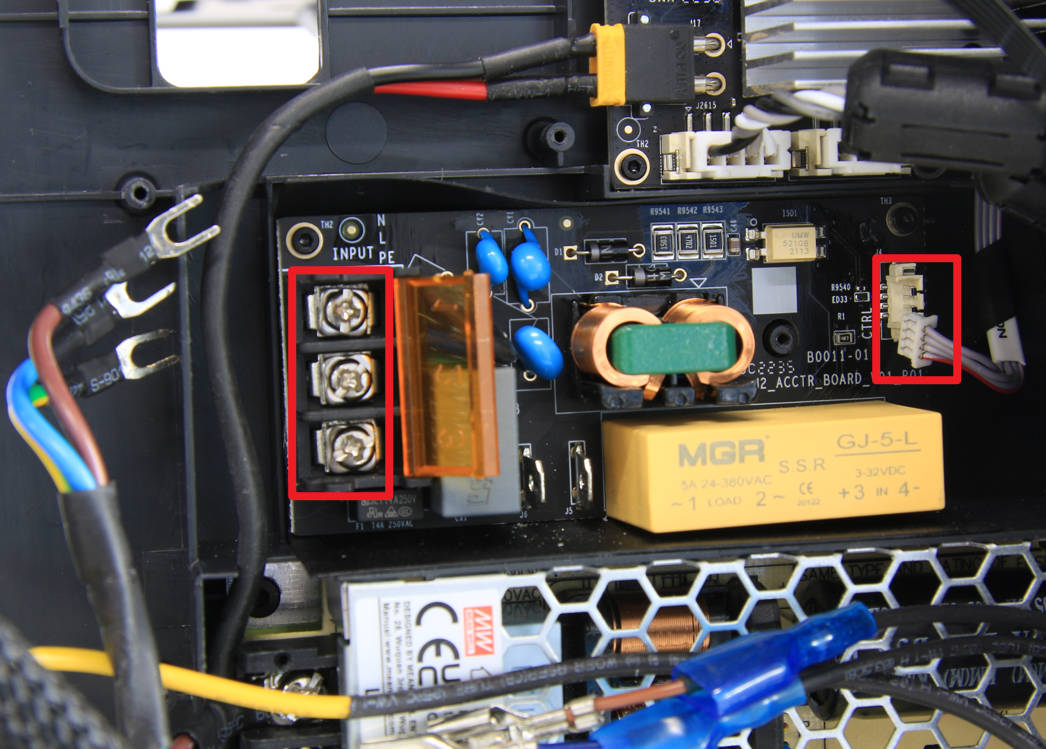

Abrí la tapa protectora, aflojá los 3 tornillos con un destornillador Phillips, sacá los cables de alimentación y después desconectá el cable AC-MC.
Paso 4 - Sacá la placa de AC

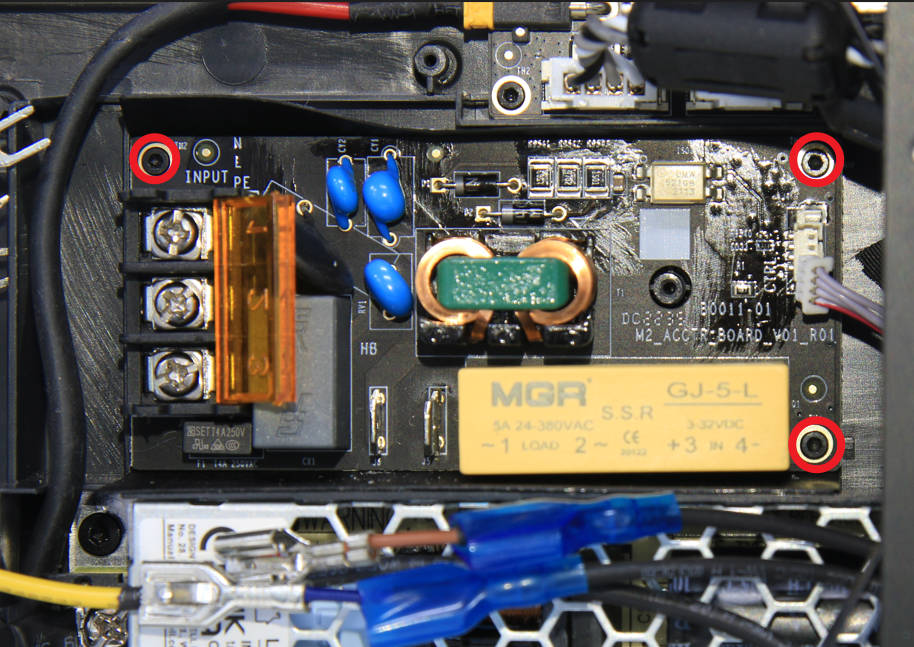

Sacá los 3 tornillos con una llave hexagonal H1.5 y después retirá la placa de AC.
Armado
Paso 1 - Instalá la placa de AC
Instalá la placa de AC en el escudo interno y ajustá los 3 tornillos.
Paso 2 - Conectá el cable de alimentación de la placa de AC
Conectá los 3 cables a los terminales de entrada, apretá los tornillos, cerrá la tapa protectora y después conectá el cable de conexión AC-MC.
Paso 3 - Conectá los cables de alimentación de la cama caliente

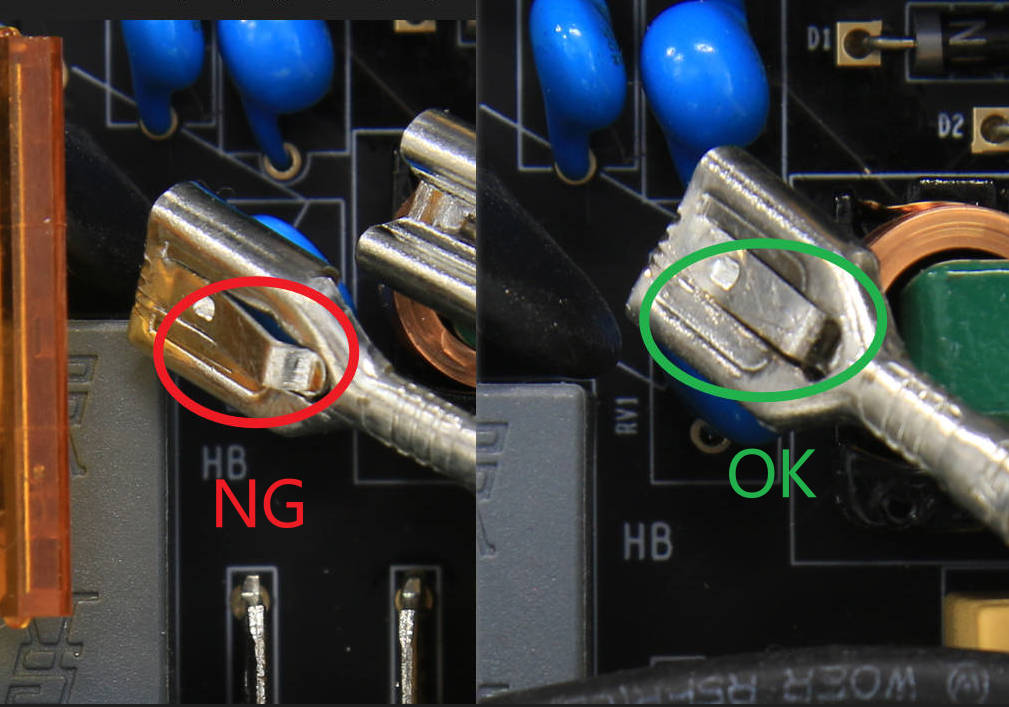

Revisá los conectores del cable de alimentación de la cama caliente; si hay algún problema, tenés que solucionarlo primero. Después, enchufalo en la interfaz correspondiente de la placa de AC e instalá el capuchón de goma.
Paso 4 - Armado de la impresora
Después de acomodar los cables, fijate en el contenido relacionado a la tapa de cables para instalar la tapa de cables, el conducto de purga y el panel trasero en orden.
Cómo verificar

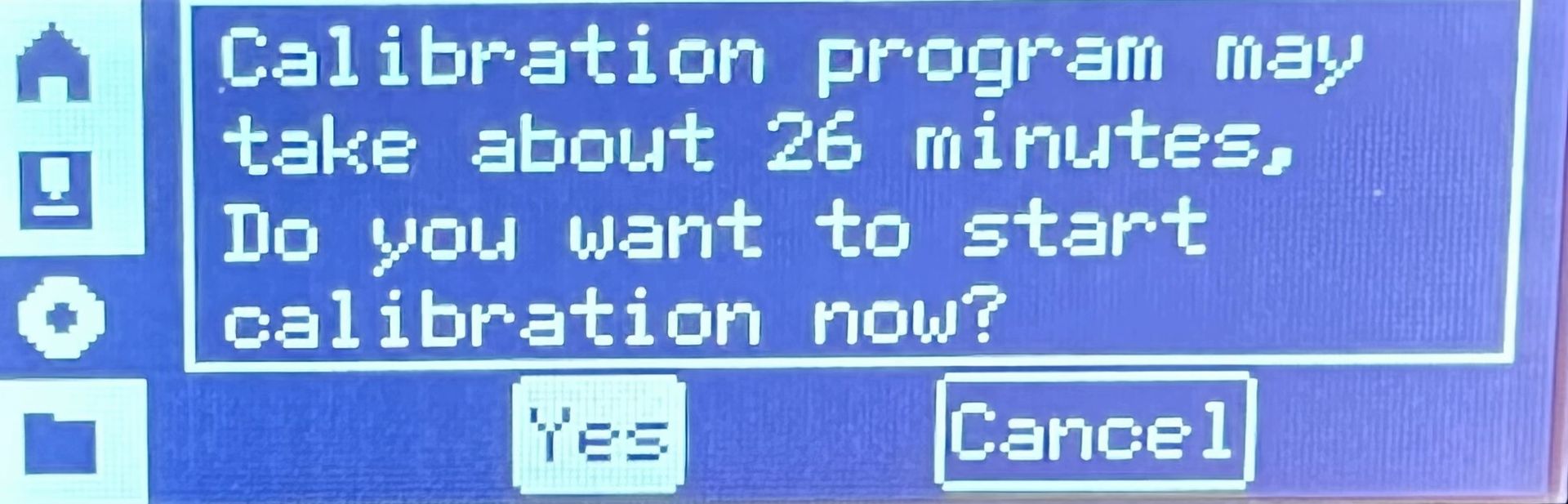

Conectá el cable de alimentación de la impresora, encendela y ejecutá el proceso de calibración del dispositivo. Si la calibración pasa, la operación fue exitosa.
