Esta guía te muestra cómo reemplazar la palanca del cortador de filamento en las impresoras de las series X y P.
Palanca del cortador de filamento
La palanca del cortador de filamento se usa para sostener el cortador y empujarlo para realizar el corte de los filamentos.
Podés comprarla en nuestra tienda acá: Palanca del cortador de filamento.
¿Cuándo usar esta guía?
Usá esta guía si la palanca del cortador de filamento está dañada y esto afecta su funcionamiento.
Herramientas y materiales necesarios

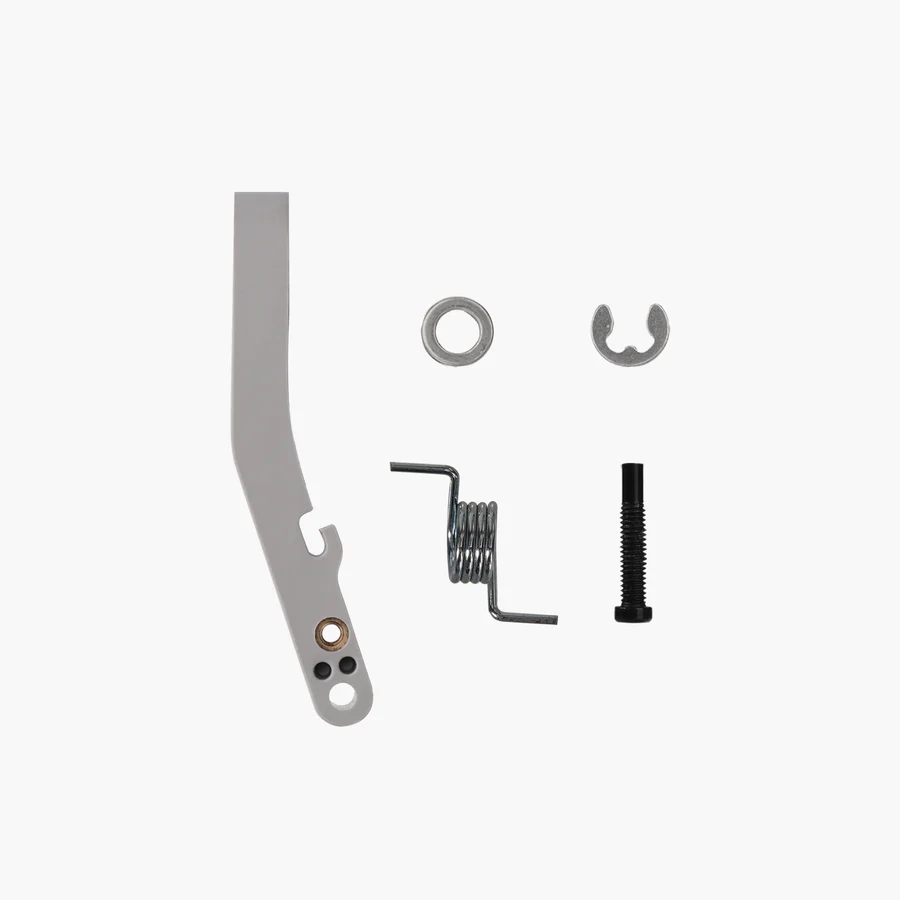

- Palanca del cortador de filamento
- Llave hex H1.5 x1
- Pinzas
Acá tenés una lista de los tornillos usados para las piezas de esta guía:
- Tornillo A (MG2.5*13): Palanca del cortador.
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental que apagués la impresora antes de realizar cualquier laburo de mantenimiento en la máquina y sus componentes electrónicos, incluyendo los cables del cabezal, porque dejar la impresora prendida mientras hacés estas tareas puede causar un cortocircuito, lo que puede provocar daños eléctricos adicionales y riesgos de seguridad.
Cuando hacés mantenimiento o solución de problemas en la impresora, es posible que tengas que desarmar algunas piezas, incluido el hotend. Este proceso puede dejar expuestos cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otras piezas metálicas o eléctricas mientras la impresora sigue prendida. Esto puede dañar la electrónica de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de hacer cualquier trabajo de mantenimiento. Esto va a evitar cortocircuitos o daños en la electrónica de la impresora. Al hacerlo, podés evitar posibles daños en los componentes electrónicos de la máquina y asegurarte de que el mantenimiento se realice de forma segura y efectiva.
Si tenés alguna duda o pregunta sobre cómo seguir esta guía, abrí un nuevo ticket en nuestra página de soporte y vamos a hacer lo posible para responderte rápido y darte la asistencia que necesités.
Retirar la palanca del cortador de filamento defectuosa

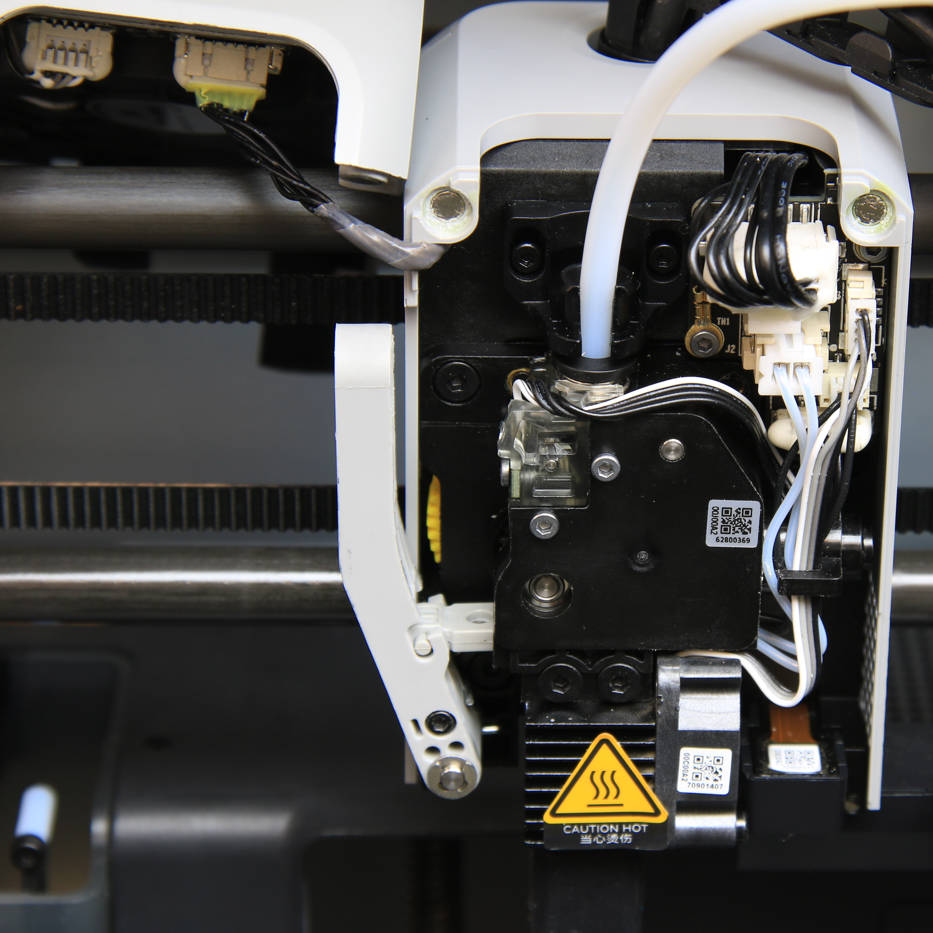

Paso 1: Abrí el ensamblaje de la carcasa frontal
- Serie X1: Apagá la impresora, abrí la carcasa frontal y colgala sobre la varilla de carbono.

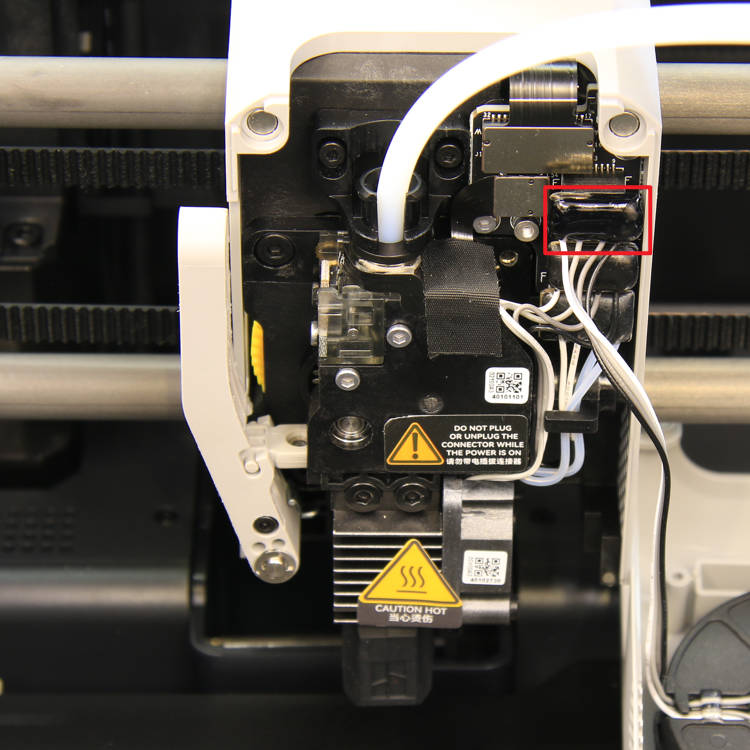

- Serie P1: Tirá del conector para sacar la carcasa frontal, desconectá el cable del ventilador de enfriamiento de pieza y apoyá la carcasa frontal cerca.
Paso 2: Sacá el circlip

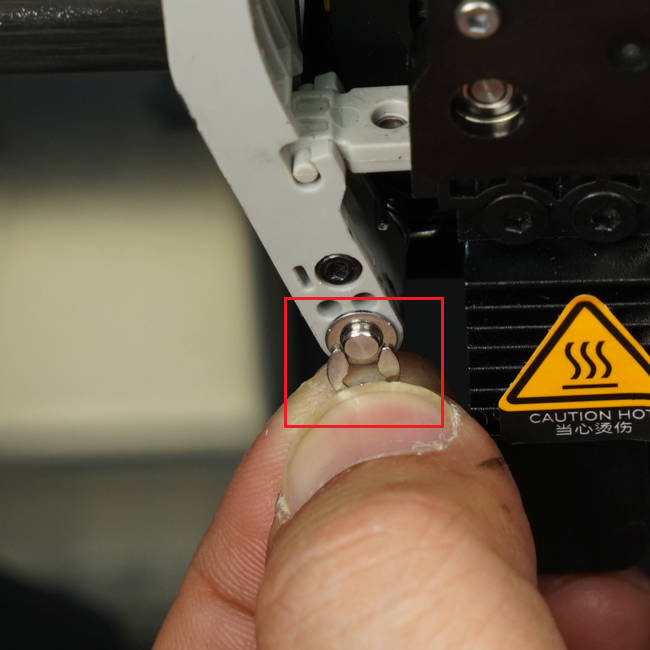

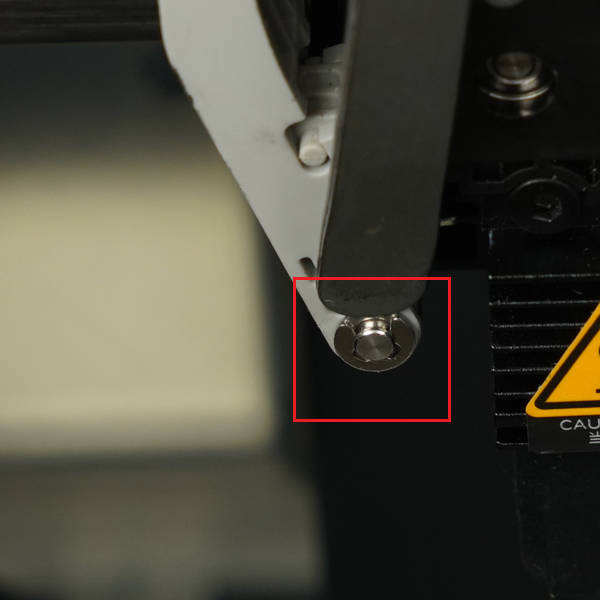

Usá el mango de la pinza para presionar el circlip como se indica en la figura para soltarlo.
Retirá el circlip (x1) y la arandela (x1).
Paso 3: Sacá la palanca del cortador de filamento

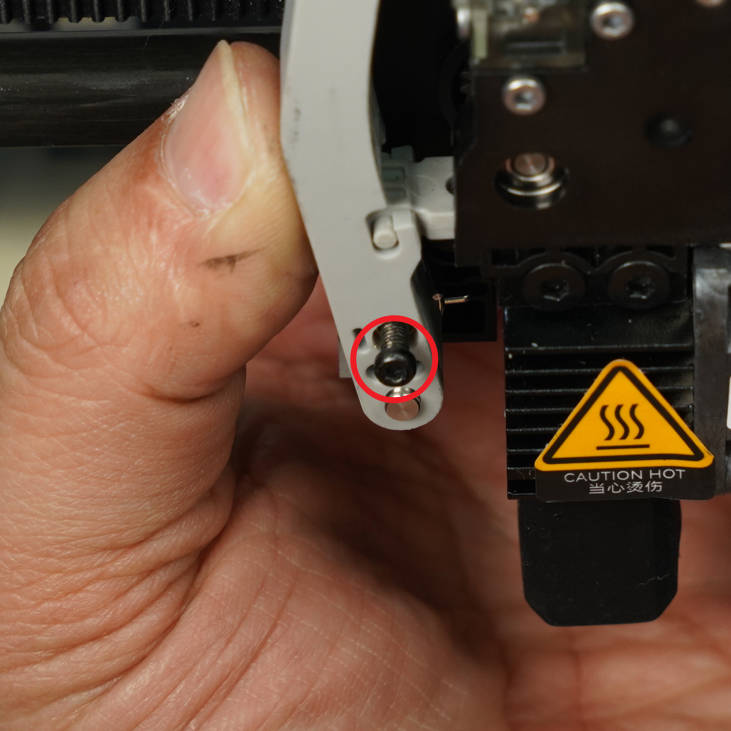

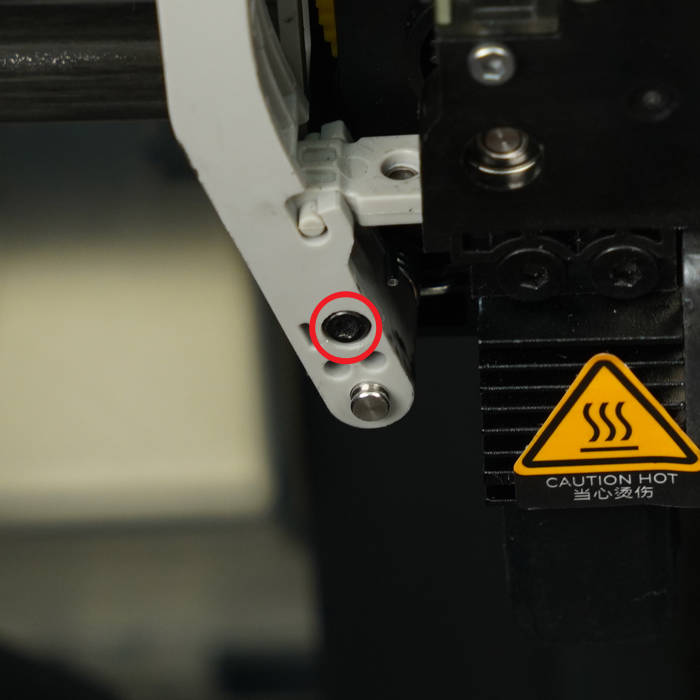

Desatornillá el tornillo de fijación A de la palanca del cortador de filamento hasta que esté completamente suelto del extruder.
Retirá la palanca del cortador de filamento.
Instalar una nueva palanca del cortador de filamento
Paso 1: Montá la palanca del cortador de filamento

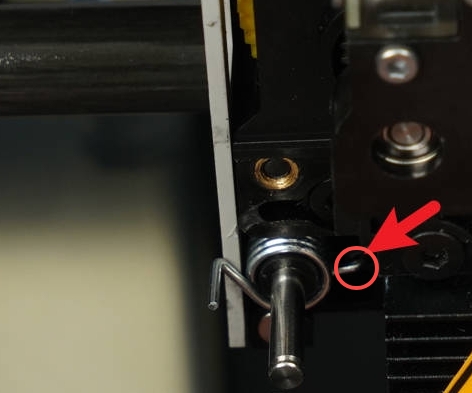

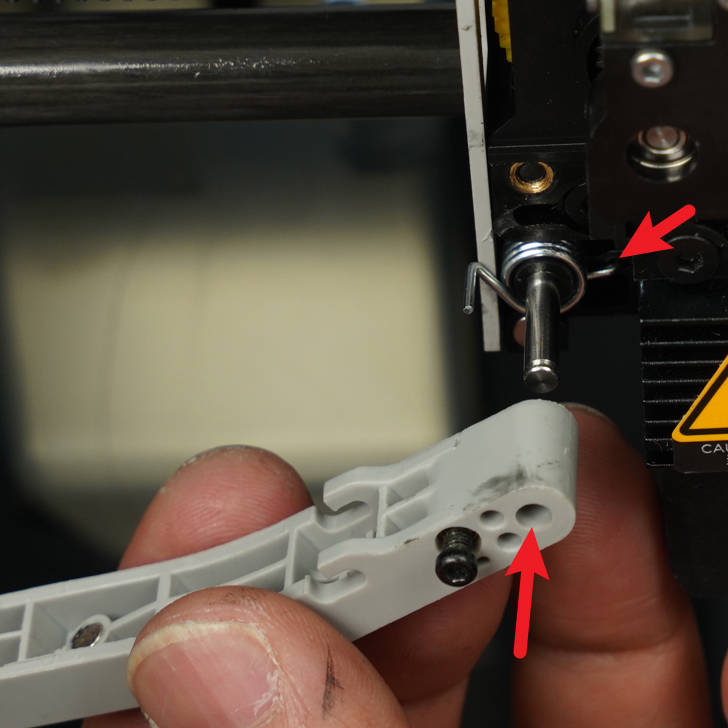

Insertá un lado del resorte en el agujero.

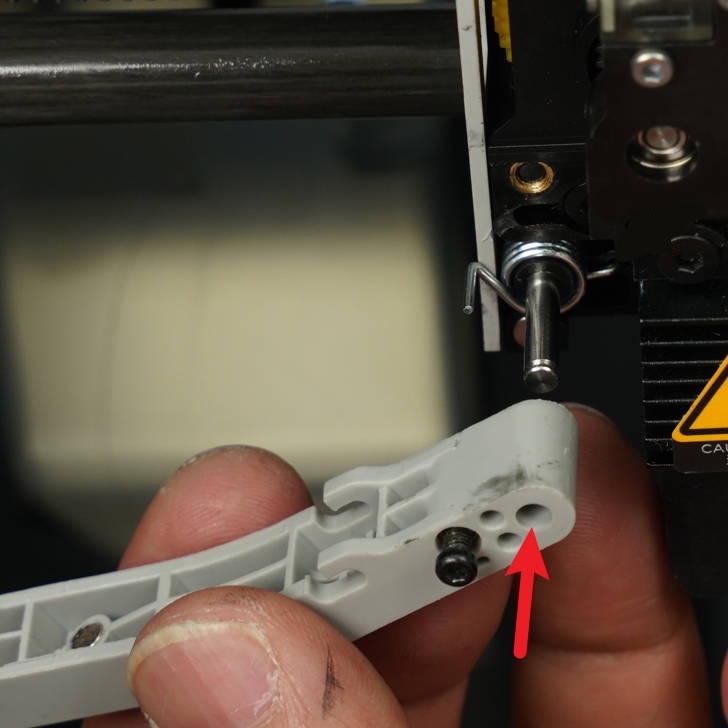

Confirmá que el resorte del eje esté bien instalado. Empujá la palanca del cortador de filamento firmemente en su lugar.

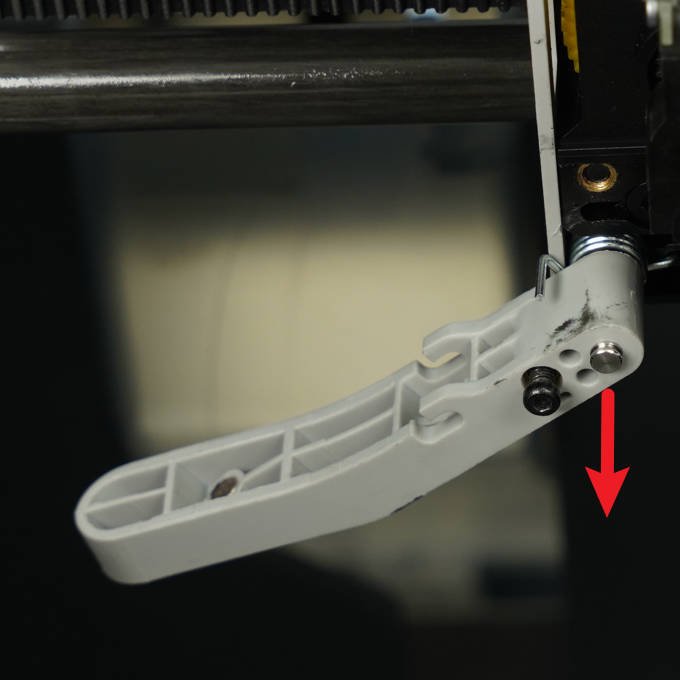

Levantá la palanca del cortador de filamento con la mano, insertá el cortador en la ranura y apretá el tornillo A para asegurar la palanca.
Nota: Después de ajustar los tornillos, soltá la palanca del cortador despacio; de lo contrario, podés dañar la carcasa central del cabezal.
Paso 2: Instalá el circlip
Asegurate de que haya suficiente espacio en el eje para la arandela y el circlip.
Instalá la arandela (x1) y presioná el circlip (x1) en su lugar usando las pinzas.
Paso 3: Instalá el ensamblaje de la carcasa frontal
- (Solo serie P1) Conectá el cable del ventilador de enfriamiento de pieza.
- Cerrá el ensamblaje de la carcasa frontal.
Verificar el funcionamiento
Antes de cerrar la tapa frontal del cabezal, confirmá manualmente que la acción de corte sea fluida.
Paso de calibración después de la operación
No hace falta realizar ninguna calibración después de reemplazar la palanca del cortador de filamento.
Notas finales
Esperamos que esta guía detallada que compartimos te haya sido de ayuda e informativa.
Queremos asegurarnos de que puedas realizar el proceso de forma segura y efectiva. Si tenés alguna duda o pregunta sobre el proceso descrito en este artículo, te recomendamos que te pongas en contacto con nuestro equipo de atención al cliente antes de empezar. Nuestro equipo siempre está listo para ayudarte y responder cualquier pregunta que tengas.
Hacé clic acá para abrir un nuevo ticket en nuestra página de soporte.
Vamos a hacer lo posible para responderte rápido y darte la ayuda que necesités.
