Esta página es una guía para reemplazar el imán de la superficie de la cama caliente en las impresoras X1 Carbon, X1, P1P y P1S.
Imán de la superficie de la cama caliente
El imán de la superficie de la cama caliente es una goma blanda magnetizada que va pegada a la placa base de aluminio de la cama caliente. Su función principal es asegurar una conexión magnética fuerte con la build plate.

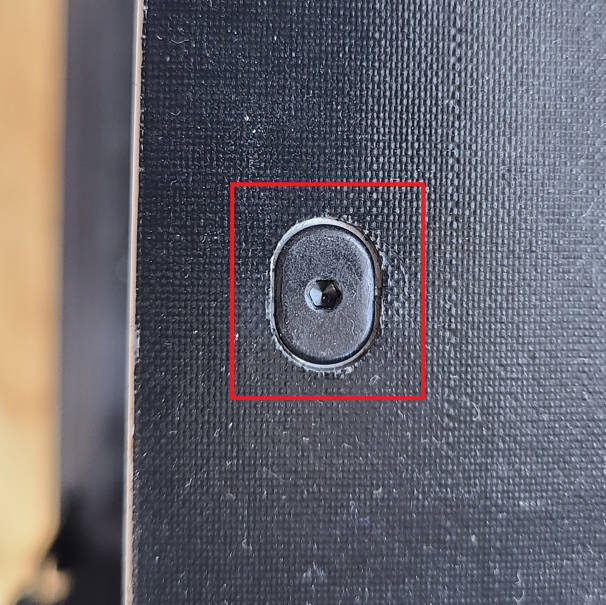

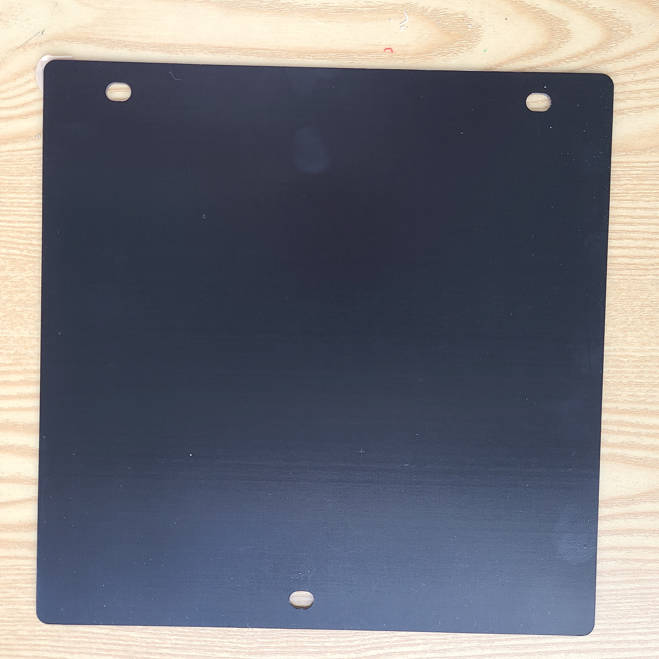

En nuestras impresoras de la serie P1, existen dos versiones del imán debido a diferencias estructurales. Una versión tiene agujeros para los tornillos de nivelación, mientras que la otra no.
Las impresoras de la serie X1 usan la versión sin agujeros.

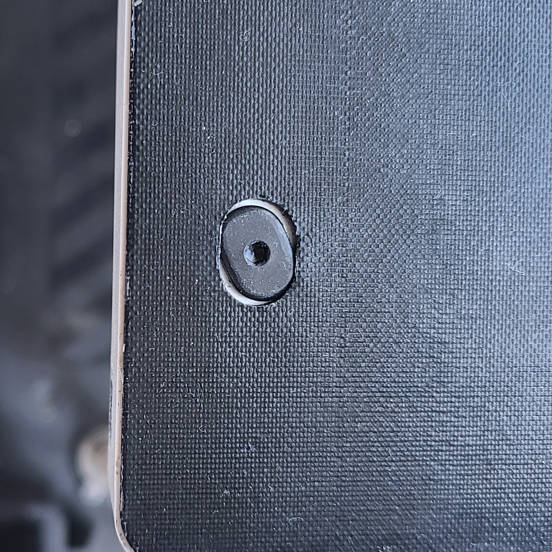

Si tu impresora necesita un repuesto del imán, por favor asegurate de pedir la versión correcta para evitar errores. En caso de que hayas comprado la versión equivocada por error, igual podés seguir adelante con el reemplazo. Después de pegar el imán, solo tenés que hacer los agujeros en las posiciones correspondientes para dejar los tornillos de abajo totalmente expuestos.
Cuándo reemplazarlo
- Si el imán tiene burbujas, pueden aparecer bultos notorios después de colocar la build plate.
- Si el imán está dañado y se dobla hacia arriba, pueden aparecer protuberancias visibles al poner la build plate.
- Si el imán no tiene la fuerza suficiente para atraer la build plate.
Recordatorio: Rayones menores, abolladuras o daños a pequeña escala en la superficie del imán no afectan la funcionalidad de impresión y no requieren reemplazo, siempre y cuando la build plate se mantenga firme en su lugar.
Lista de herramientas
- Un imán de superficie de cama caliente nuevo
- Guantes
- Paño limpio
- Alcohol
- Espátula
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier mantenimiento en el equipo o sus componentes electrónicos, incluyendo los cables del tool head. Dejar la impresora prendida mientras hacés estas tareas puede causar un cortocircuito, lo que deriva en daños electrónicos adicionales y riesgos de seguridad.
Cuando hacés mantenimiento o buscás fallas en la impresora, es posible que tengas que desarmar algunas partes, como el hotend. Este proceso puede dejar expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otras partes metálicas mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y causar daños mayores.
Por eso, es esencial apagar la impresora y desenchufarla de la corriente antes de cualquier trabajo de mantenimiento. Así evitás cortocircuitos o daños en la placa. Haciendo esto, protegés los componentes electrónicos y te asegurás de que el mantenimiento sea seguro y efectivo.
Si tenés alguna duda sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y vamos a hacer lo posible para responderte rápido y darte la ayuda que necesites.
Cómo sacar el imán viejo dañado
Ya sea un imán con o sin agujeros, el procedimiento para sacarlo es el mismo. Acá ilustramos el proceso usando un imán con agujeros como ejemplo.
Paso 1 - Calentá la cama caliente

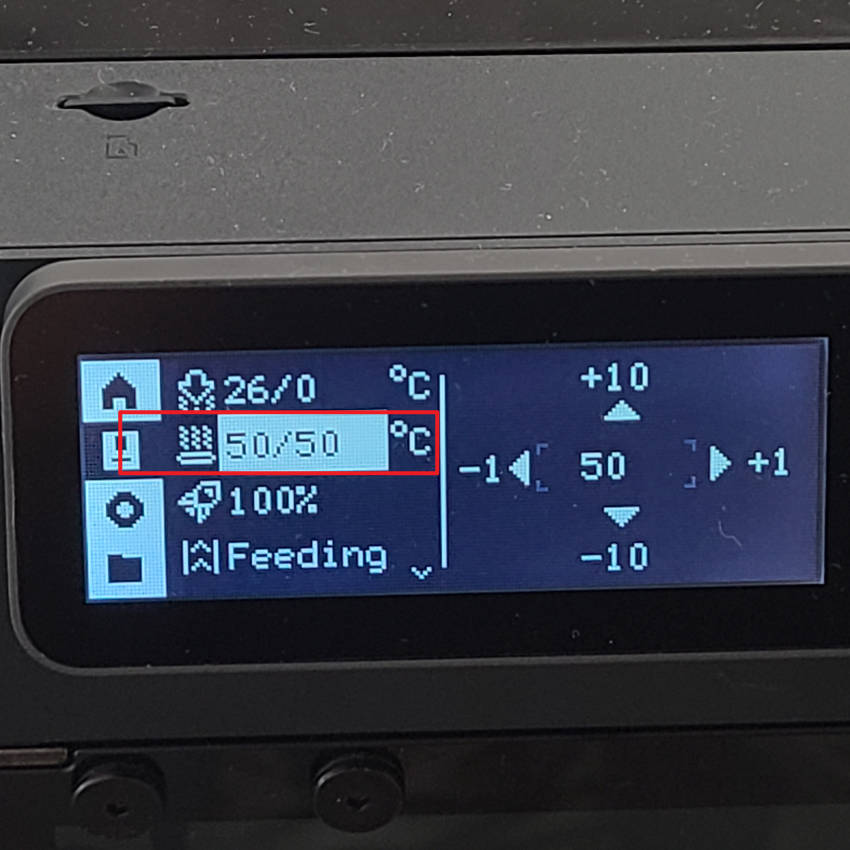

Normalmente, calentar la cama antes facilita sacar el imán. Prendé la impresora, poné la cama a 50 grados Celsius, y después apagala y desenchufala.

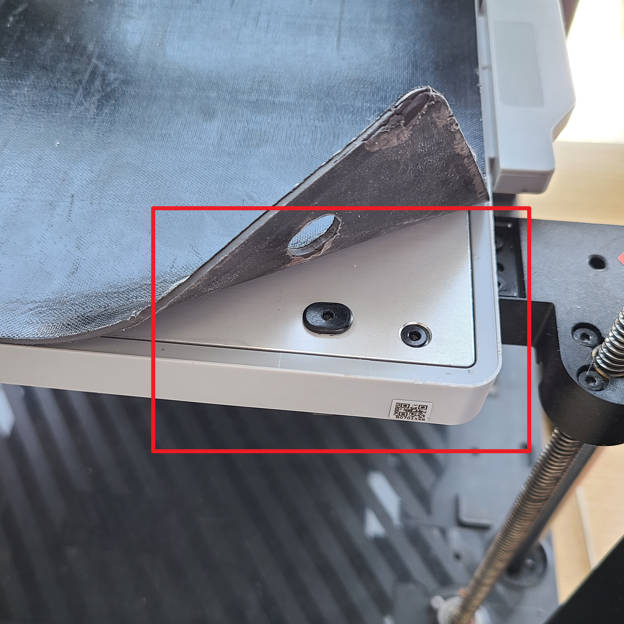

Para que sea más fácil pegar el imán nuevo, ajustá los tornillos para que queden perfectamente paralelos a los agujeros del imán.
Paso 2 - Sacá el imán de la superficie

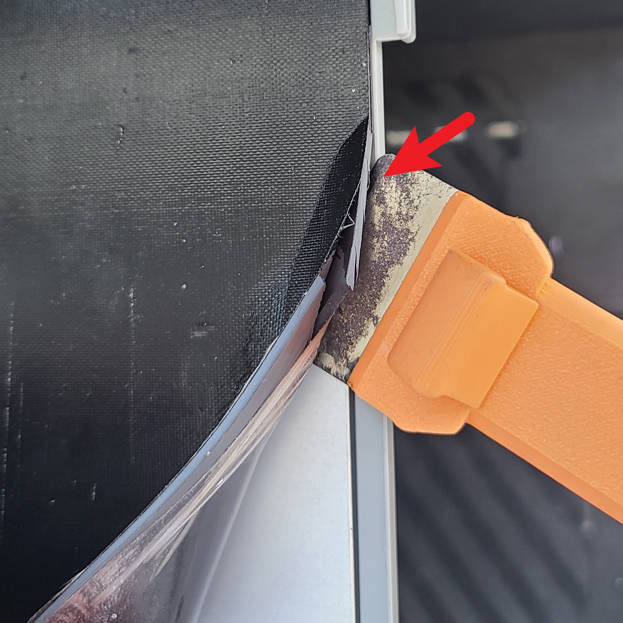

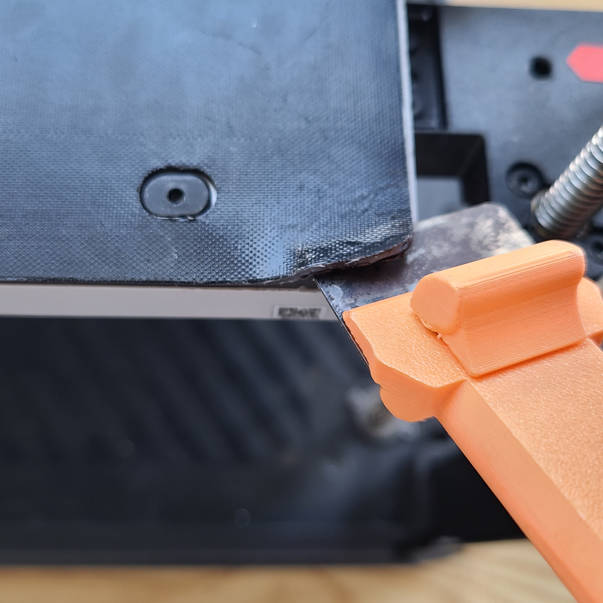

Usá una espátula para levantar suavemente el imán desde una esquina. Asegurate de que la cinta bifaz del imán se levante junto con él, evitando que quede adhesivo residual en la superficie de aluminio.

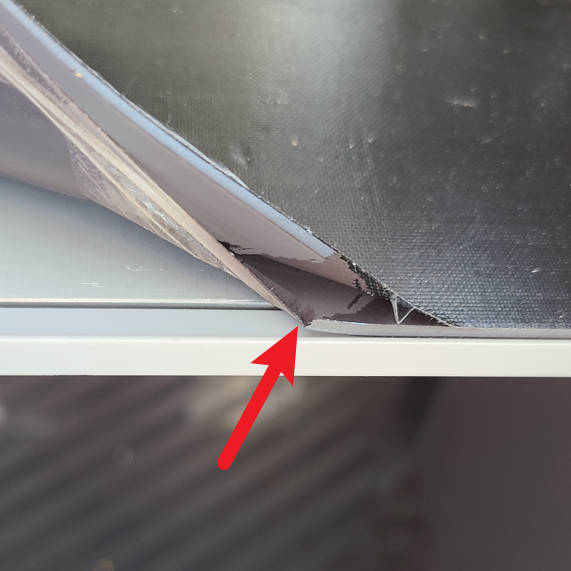

Si se rompe mientras lo sacás, lo mejor es parar, usar la espátula para ayudar a levantar la parte que quedó y después seguir sacándolo.
El proceso de despegar el imán requiere una operación lenta y pausada, ajustando la posición constantemente. Además, como la cama está caliente, es fundamental usar guantes aislantes para evitar quemaduras o ampollas por el contacto prolongado con las superficies calientes.

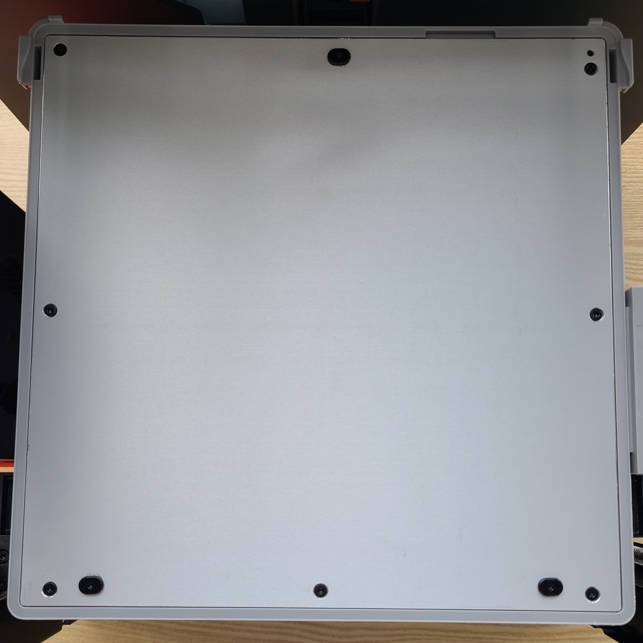

Paso 3 - Limpiá el sustrato de aluminio
Después de sacar el imán, hay que limpiar la superficie de aluminio antes de pegar el nuevo. Esto implica sacar restos de pegamento, huellas dactilares o manchas de aceite. Rociá alcohol sobre la superficie de aluminio y después limpiala bien con un paño limpio.
Instalá el imán nuevo
Paso 1 - Confirmá la ubicación de instalación

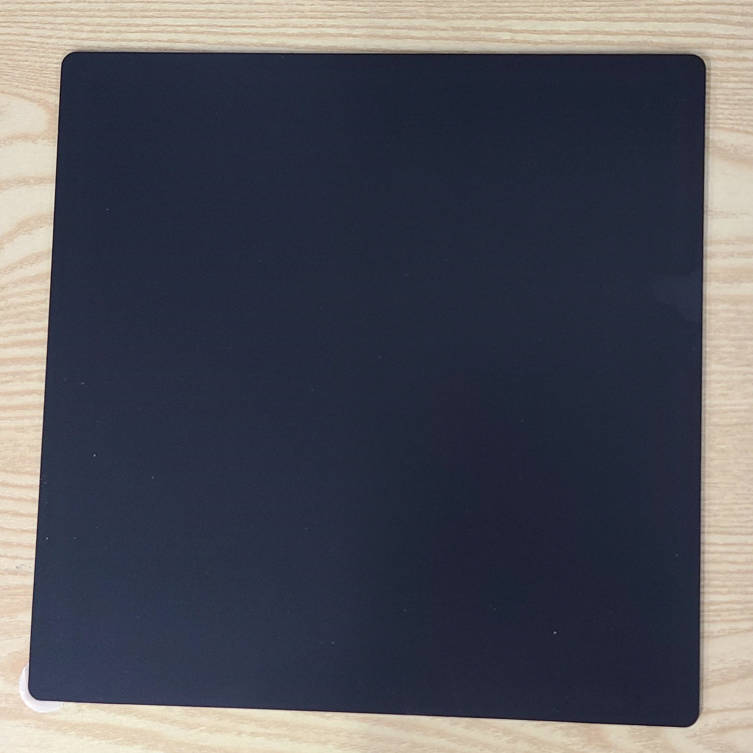

Antes de pegarlo, conviene apoyarlo con el papel protector sobre la cama para confirmar la dirección y posición. Especialmente para la versión con agujeros, asegurate de que coincidan con los tornillos de nivelación.
Paso 2 - Pegá el imán

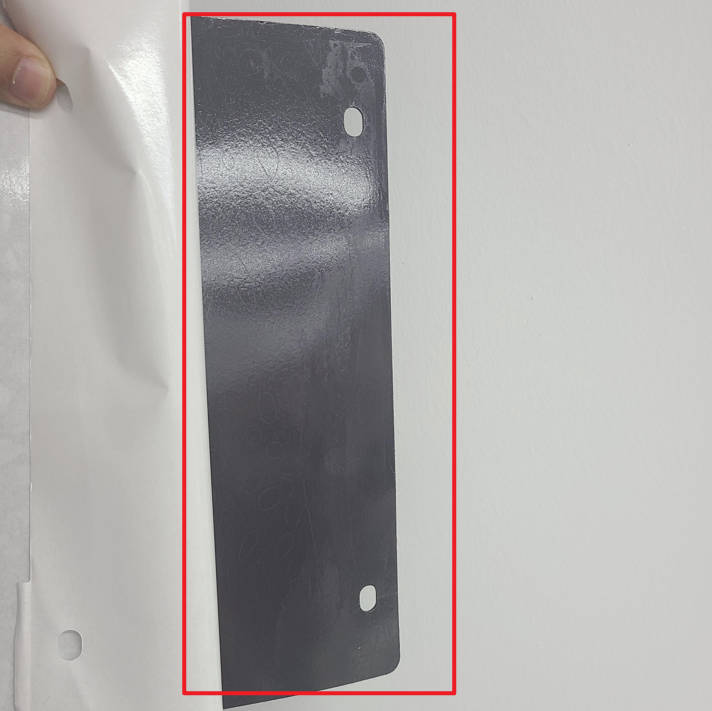

Al pegar el imán con agujeros, seguí estos pasos:
- Empezá despegando una parte del papel protector.

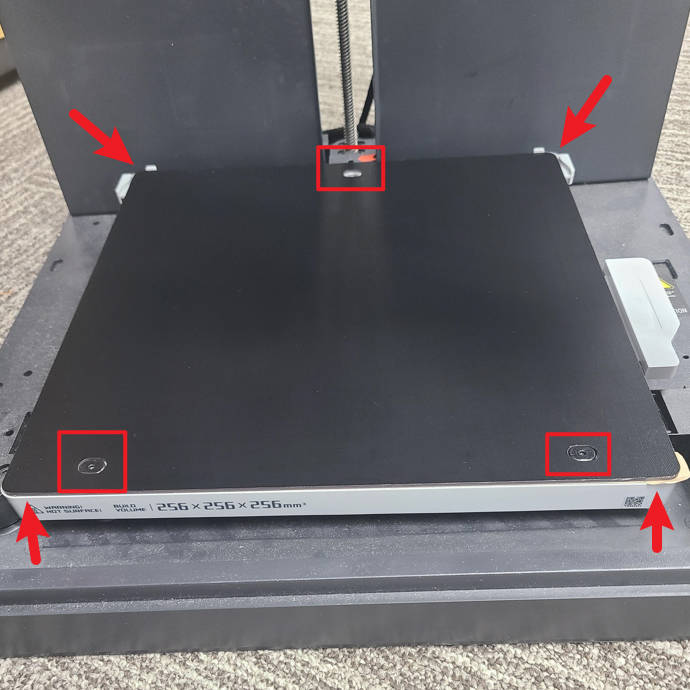

- Alineá los dos agujeros con los dos tornillos de nivelación del frente.
- Tirá del papel protector de adelante hacia atrás, pegando el imán al sustrato de aluminio.
Al pegar el imán sin agujeros, seguí estos pasos:
- Alineá primero el borde derecho, dejando un espacio de unos 0,5 mm entre el imán y el borde derecho de la cama.
- Mantené los lados interno y externo paralelos.
- Tirá del papel protector hacia la izquierda, pegando el imán de derecha a izquierda.
Tené en cuenta que mientras pegás el imán, tenés que evitar presionarlo con la mano. Prestá atención a cualquier posible desviación y hacé los ajustes finos necesarios.
Si notás una pequeña desviación después de pegarlo, pero no pasa el borde de la cama, no hace falta despegarlo y volver a pegarlo. Sacarlo repetidamente puede causar arrugas.
Paso 3 - Limpieza y presión
Una vez que confirmes que el imán está en su lugar, podés limpiarlo. Mojá un paño limpio en alcohol, limpiá la superficie con un movimiento de vaivén y aplicá una presión moderada para asegurar que quede bien pegado mientras limpiás.
Verificá el funcionamiento
Después de reemplazar el imán, por favor realizá una nivelación manual de la cama para asegurar que todo esté en orden.
Calibración
Al terminar la operación, se recomienda hacer una calibración de la impresora para asegurar que la cama y los componentes relacionados funcionen bien.
Notas finales
Esperamos que esta guía detallada te haya servido. Queremos asegurarnos de que puedas realizar el procedimiento de forma segura y efectiva. Si tenés dudas sobre el proceso, te sugerimos contactar a nuestro equipo de atención al cliente antes de empezar. Estamos para ayudarte.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
