En esta guía te explicamos paso a paso cómo cambiar el motor del extruder de tu impresora. Seguí estas instrucciones con cuidado para asegurar un mantenimiento seguro y efectivo de tu equipo.
Modelos de impresoras compatibles
Esta guía aplica para la serie P1.
Motor del extruder

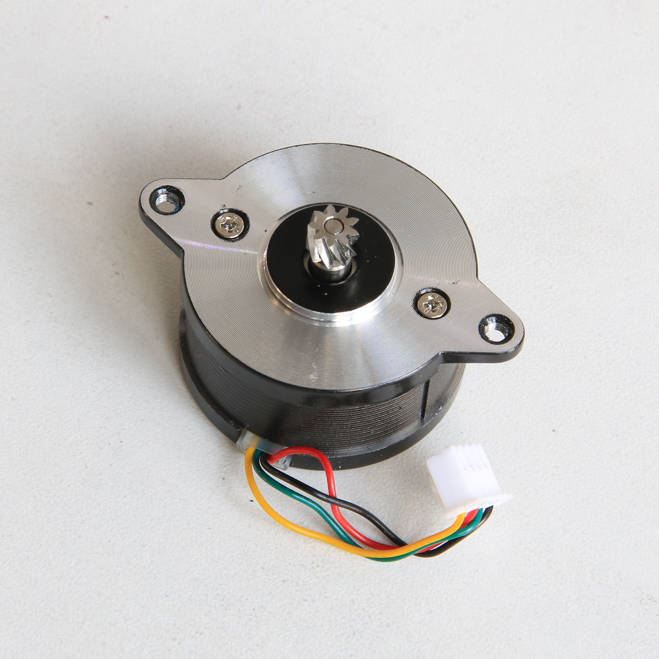

El motor del extruder está instalado en el toolhead y es el encargado de darle movimiento al mecanismo del extruder. Se trata de un motor stepper circular de la serie 36.
¿Cuándo hay que cambiarlo?
- Si el motor está dañado y no funciona.
- Si el equipo de soporte técnico confirmó una falla en el motor tras analizar los logs de la impresora.
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora y la desenchufes antes de hacer cualquier laburo de mantenimiento, especialmente si vas a tocar cables o componentes electrónicos del toolhead. Si hacés esto con la máquina prendida, podés causar un cortocircuito que dañe la electrónica y sea un peligro para vos.
Durante el desarme, por ejemplo al sacar el hotend, pueden quedar cables y componentes eléctricos expuestos que podrían tocarse entre sí o con partes metálicas. Por eso, cortá la corriente siempre. Si tenés alguna duda sobre el proceso, abrí un ticket de soporte y te vamos a dar una mano lo antes posible.
Herramientas y materiales necesarios
- Nuevo motor del extruder
- Llave Allen H2.0 y H1.5
- Pinzas planas
- Tiempo estimado: 20 minutos
Cómo sacar el motor del extruder

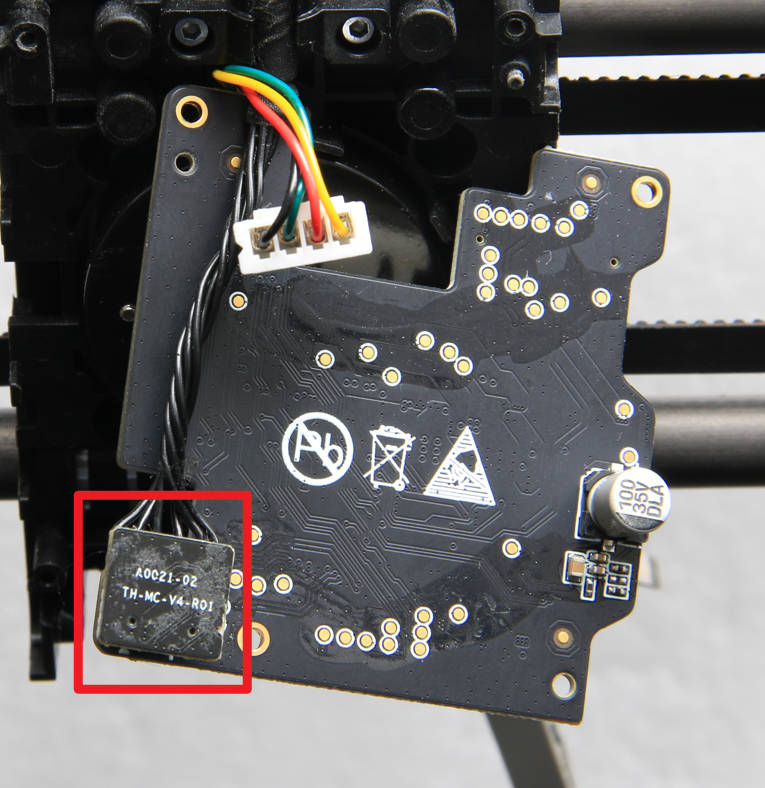

Paso 1: Sacar el conjunto de la placa TH
Fijate en nuestra Wiki la guía específica para reemplazar la placa del toolhead en los modelos P1P/P1S.
Paso 2: Sacar los tornillos

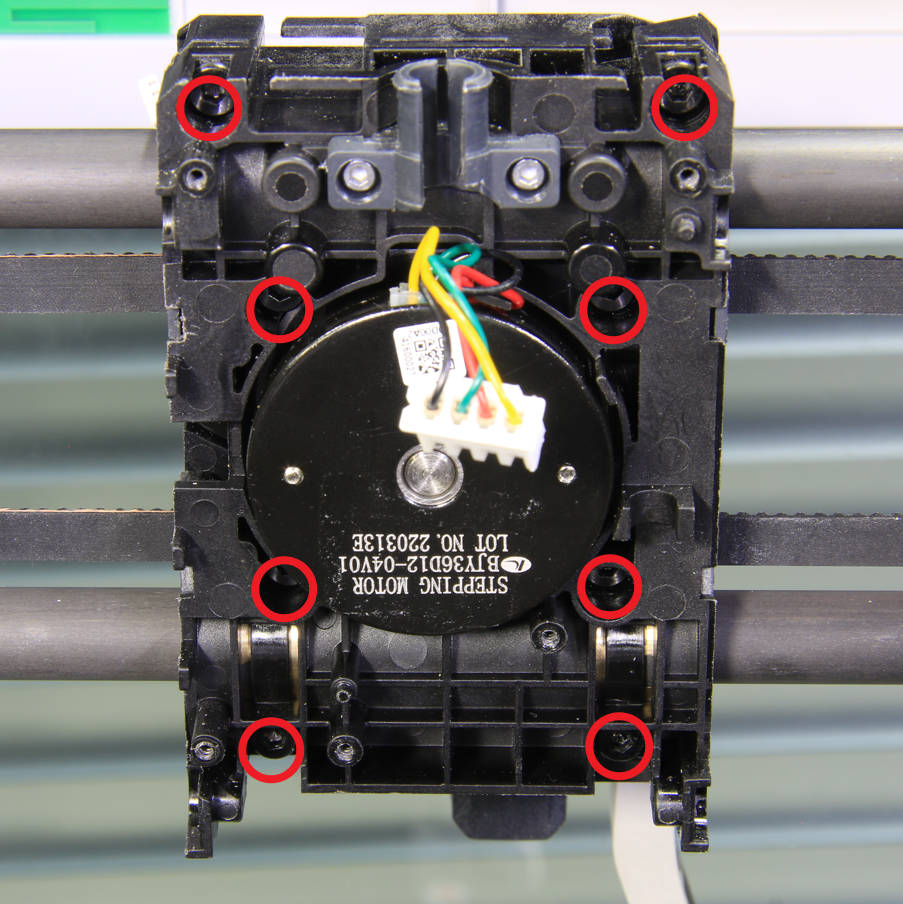

Con la llave Allen H2.0, sacá los 8 tornillos en orden.

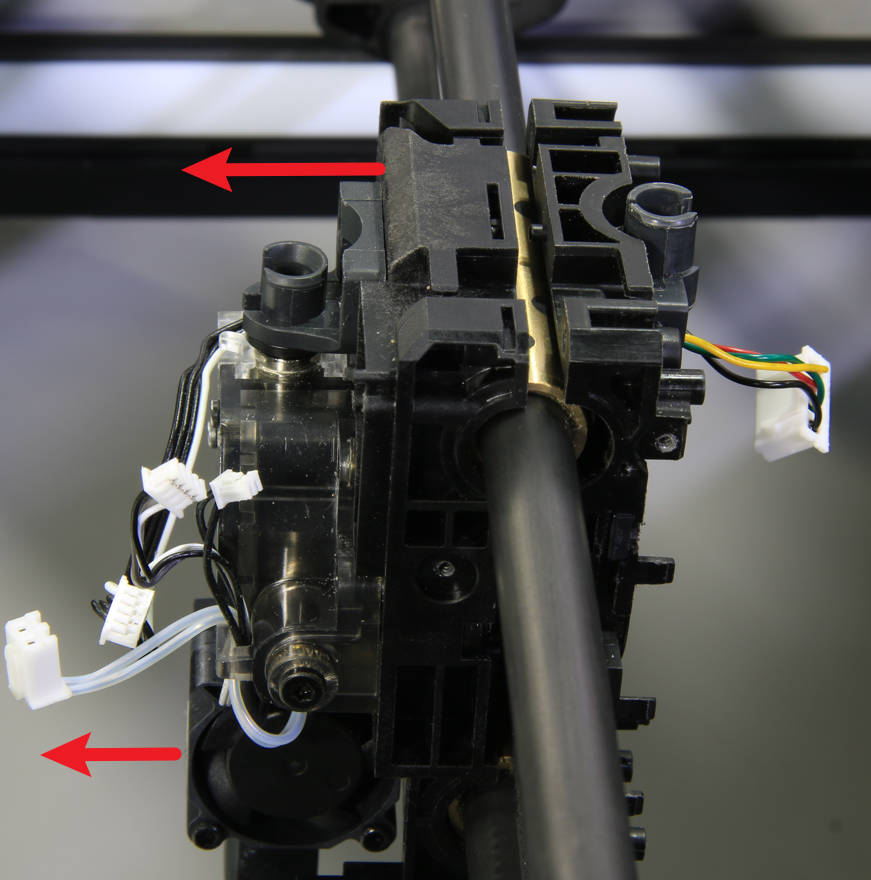

Paso 3: Sacar el carro frontal del toolhead (incluyendo el extruder)
Retirá con cuidado el carro frontal que contiene el extruder.

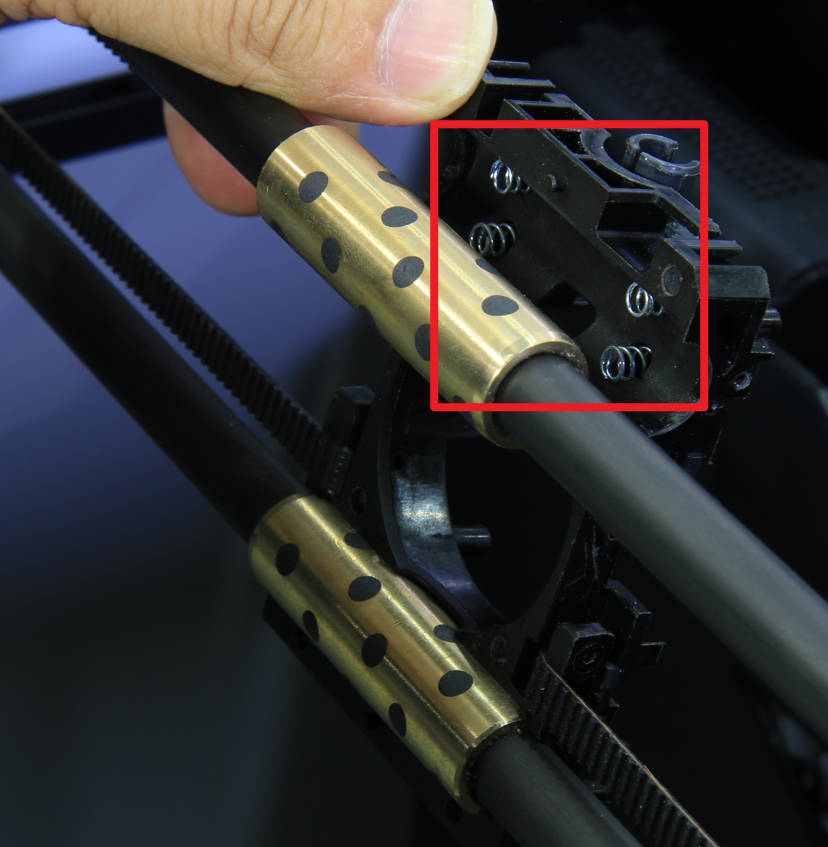

Nota: Hay cuatro resortes en la parte trasera del slider del toolhead, arriba de los bujes de cobre, para evitar que se caigan. Tené cuidado de que no se salgan.
Paso 4: Sacar el extruder

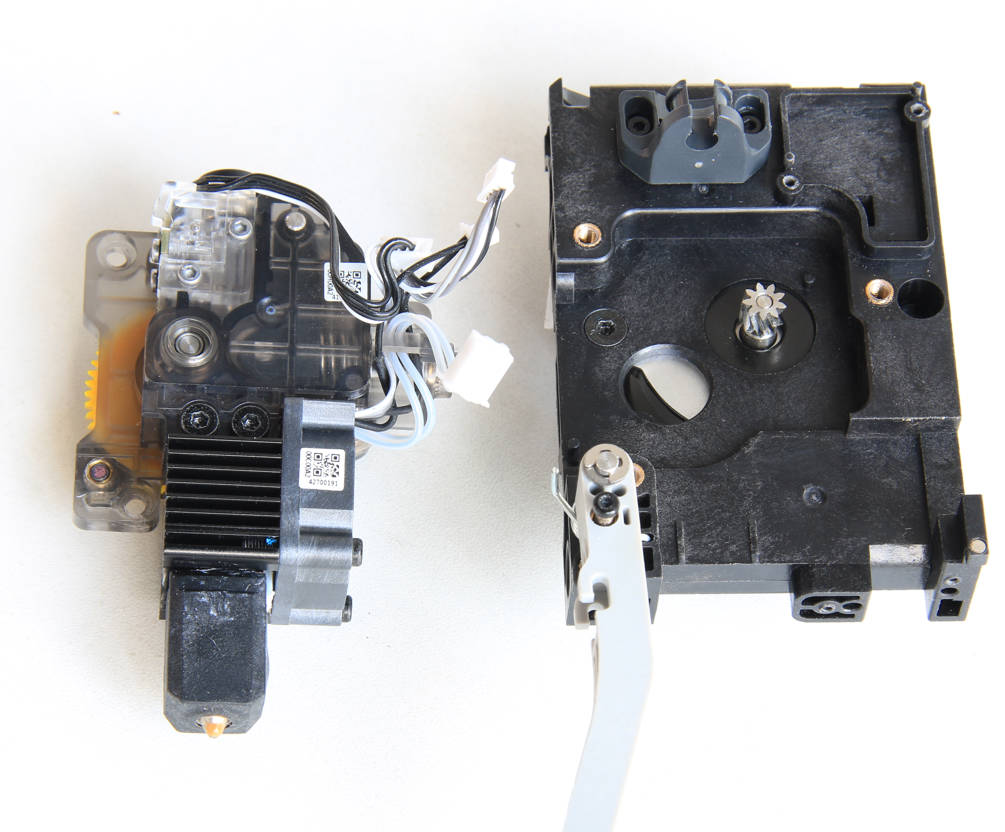

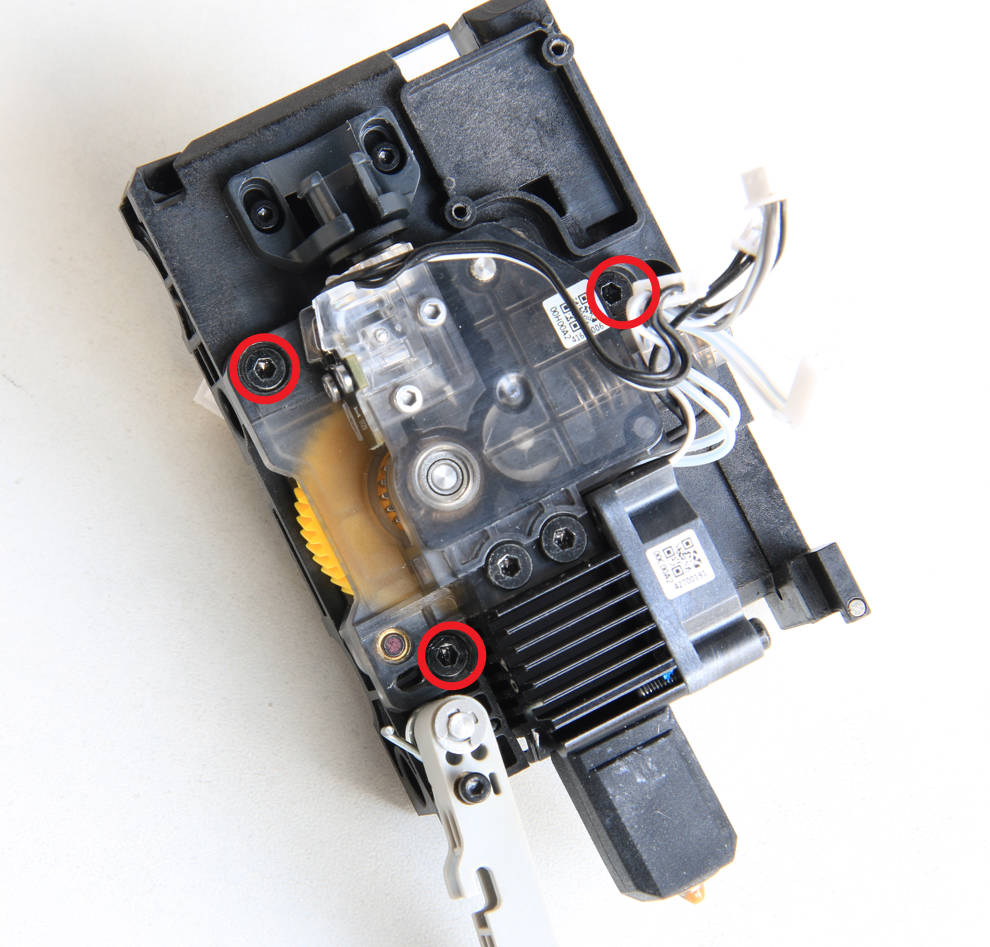

Sacá los 3 tornillos con la llave Allen H2.0 y retirá tanto el extruder como el hotend.
Paso 5: Sacar el motor del extruder

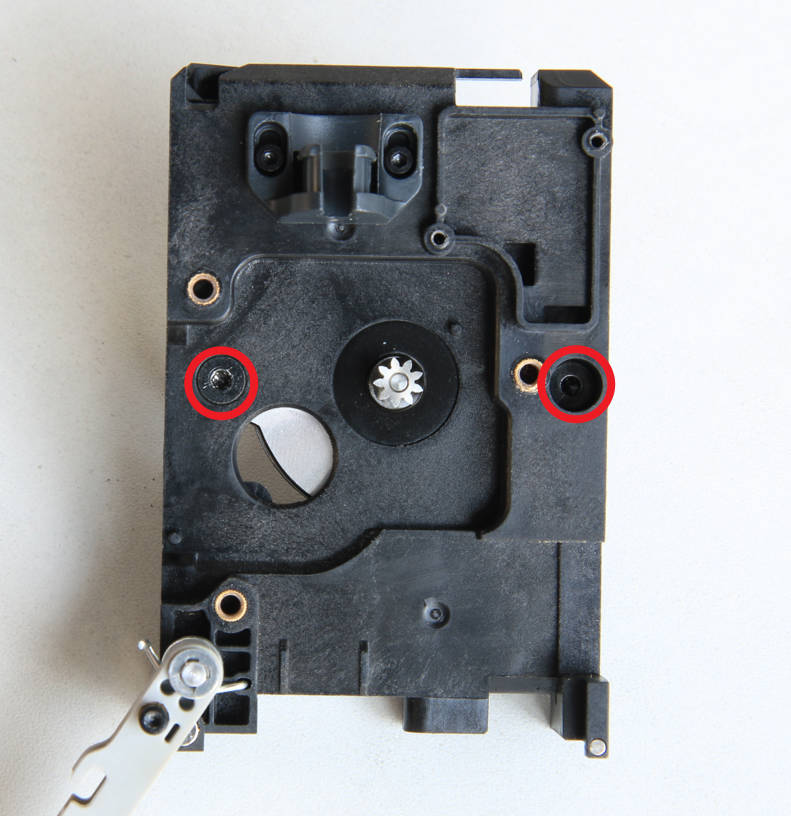

Retirá los 2 tornillos con la llave Allen H2.0 y sacá el motor del extruder.
Cómo instalar el motor nuevo
Paso 1: Instalar el motor del extruder

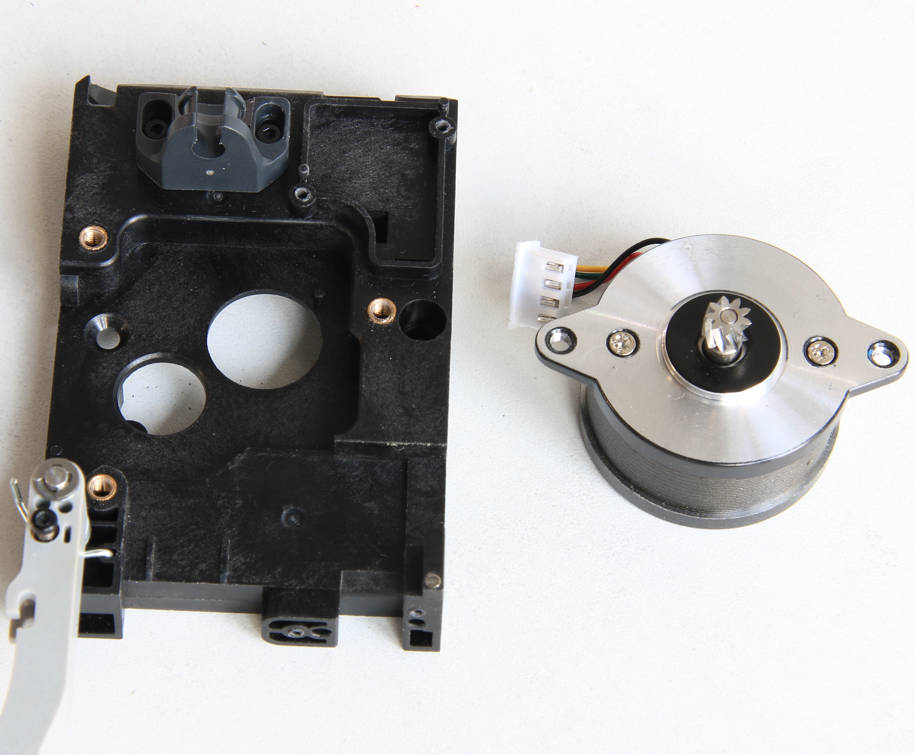

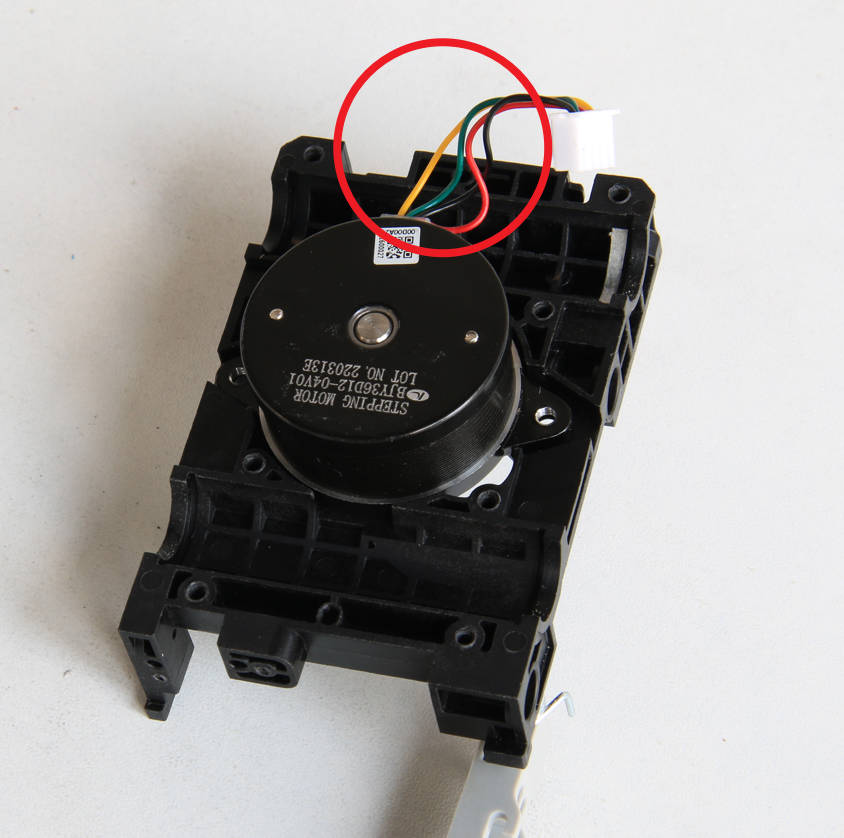

Poné el motor nuevo en la tapa frontal del slider, asegurándote de que el cable del motor quede hacia arriba. Después, ajustá los 2 tornillos para dejarlo firme.
Paso 2: Instalar el extruder
Colocá el extruder junto con el hotend en la tapa frontal y ajustalos con los 3 tornillos.
Paso 3: Instalar el carro frontal

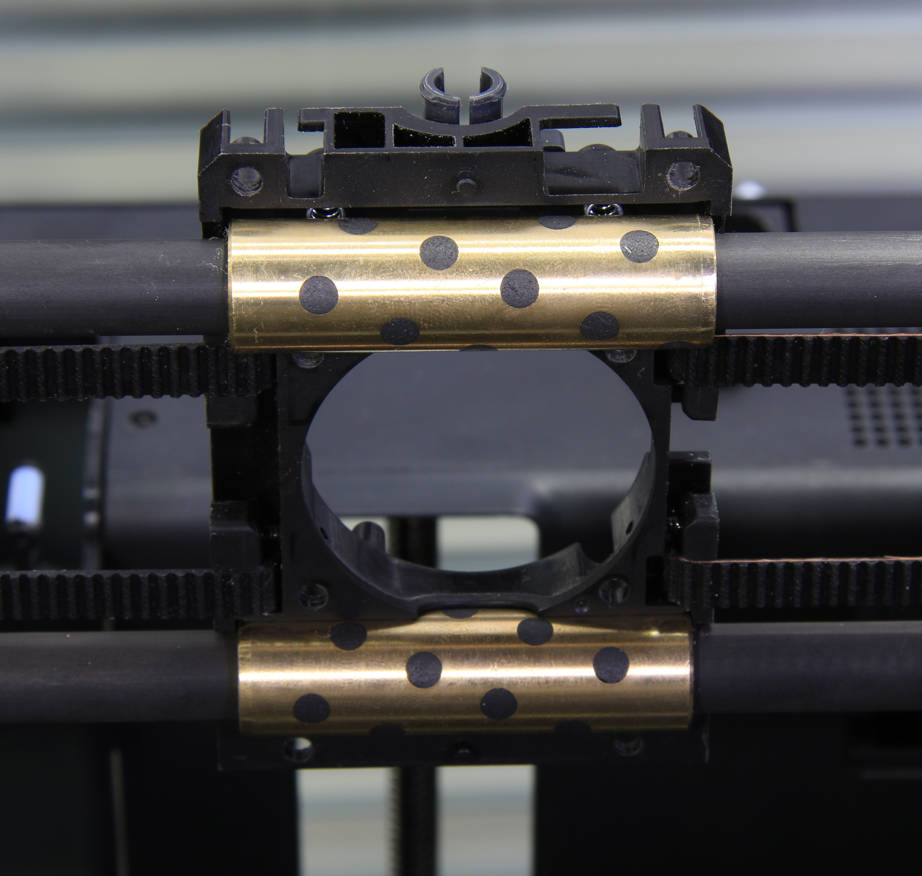

Antes de armar, fijate que los resortes estén bien ubicados y que los bujes de cobre estén insertados en sus ranuras correspondientes en la tapa trasera. Instalá con cuidado el carro frontal, prestando atención de no apretar ni pisar el cable del motor.
Paso 4: Poner los tornillos
Ajustá los tornillos para asegurar el carro frontal siguiendo el orden del 1 al 8 que se muestra en los diagramas de mantenimiento.
Paso 5: Instalar la placa TH
Volvé a colocar la placa siguiendo los pasos inversos a los de la guía de reemplazo de la placa del toolhead.
Calibración después de la operación
Enchufá la impresora, prendela y hacé una prueba manual de carga y descarga de filamento. Si todo fluye sin problemas, la operación fue un éxito.
Si notás algo raro, revisá los pasos de nuevo para ver si hubo algún error en el ensamblaje. Una vez solucionado, corré el autotest del dispositivo. Si el problema persiste, contactate con el servicio técnico.
