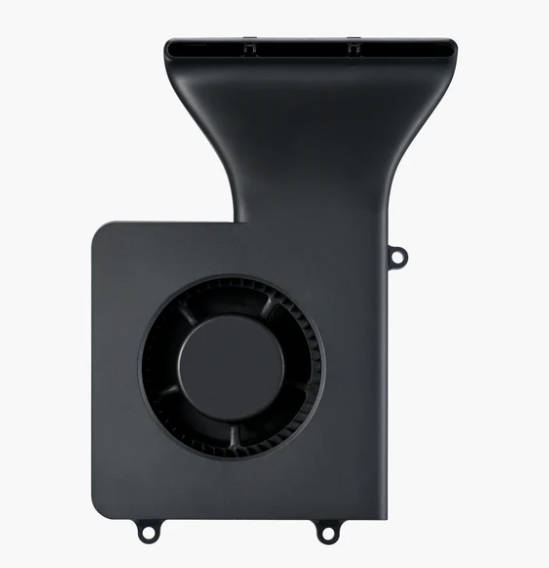

El ventilador auxiliar de enfriamiento de capa es una unidad potente de 12W instalada en el lado izquierdo de la cámara, que ofrece mejores condiciones de enfriamiento para impresiones a alta velocidad.
Podés comprarlo en nuestra tienda acá: Auxiliary Part Cooling Fan
Cuándo hacerlo
Aspas dañadas, motor del ventilador con fallas o ventilador ruidoso.
Herramientas
- Nuevo ventilador auxiliar de enfriamiento de capa
- Llave Allen H2.0
Lista de tornillos
- Tornillo A (BT3*5): Panel trasero
- Tornillo B (M3*4.5): Panel trasero
- Tornillo C (ST3*4.5): Panel trasero
- Tornillo D (BT3*12): Ventilador
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluyendo intervenciones en la electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, es posible que necesites desarmar piezas, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y generar problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, garantizando un mantenimiento seguro y efectivo. Si tenés dudas o preguntas sobre cómo seguir esta guía, abrí un nuevo ticket en nuestra página de Soporte y haremos lo posible por responder rápido y darte la asistencia que necesites.
Desarmado
Paso 1 - Bajá la cama caliente
Incliná la impresora, tirá de la correa de Z y bajá la cama caliente para que el ventilador quede totalmente expuesto.
Paso 2 - Sacá el panel trasero

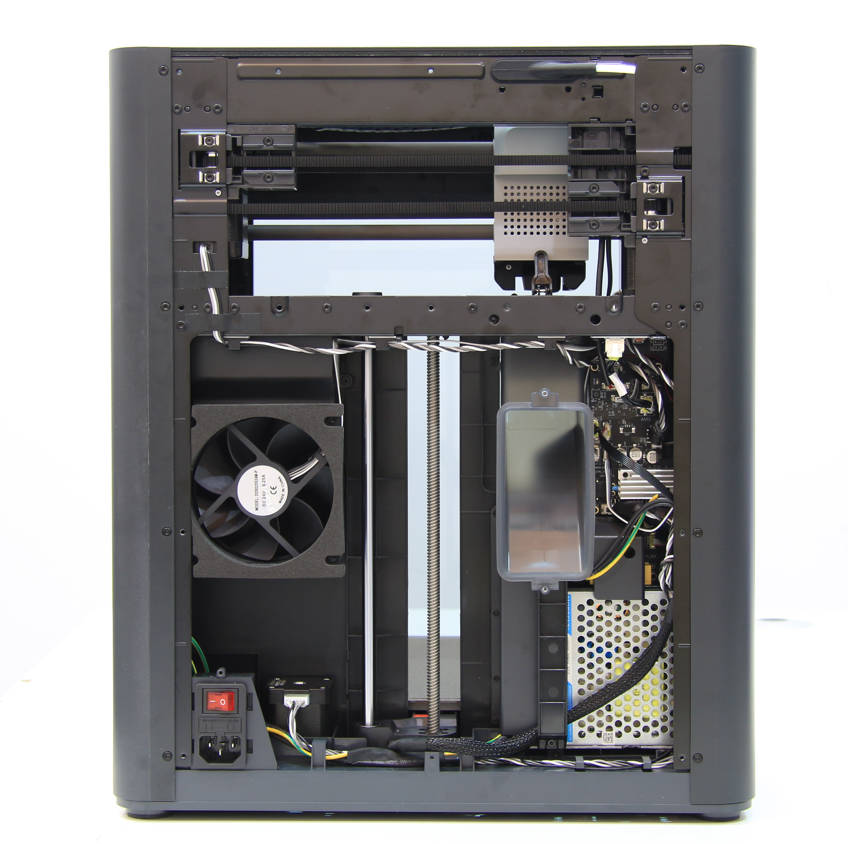

Retirá el panel trasero metálico siguiendo las instrucciones proporcionadas para el panel trasero metálico.
Paso 3 - Desconectá el cable del ventilador auxiliar de enfriamiento de capa

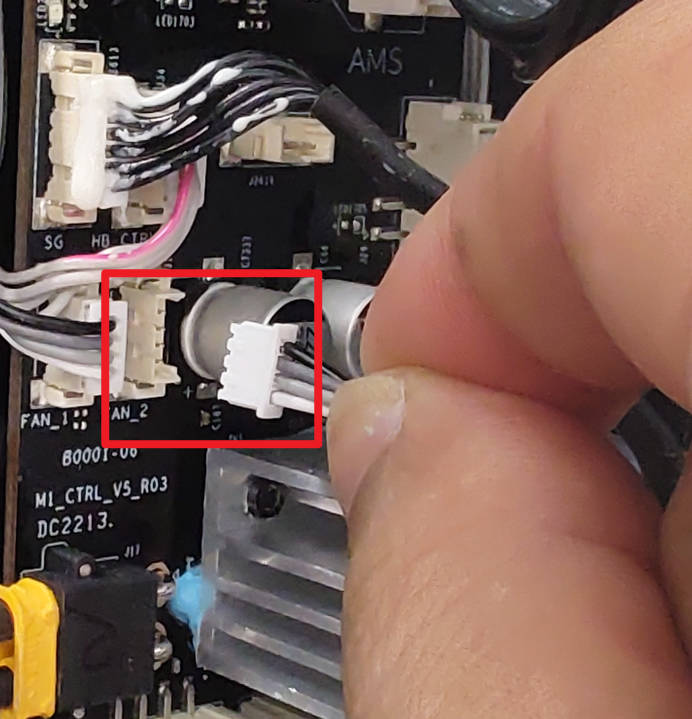

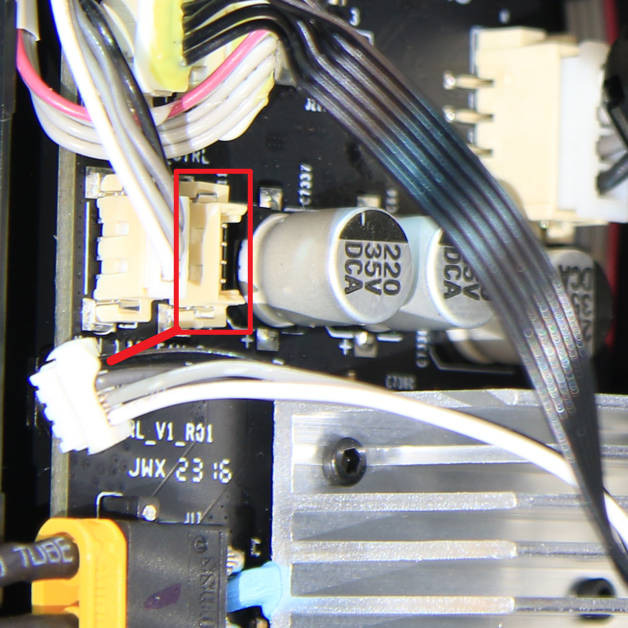

Buscá el conector del ventilador auxiliar en la placa MC (marcado como FAN-2) y luego desconectá el cable.
Paso 4 - Sacá el ventilador auxiliar de enfriamiento de capa

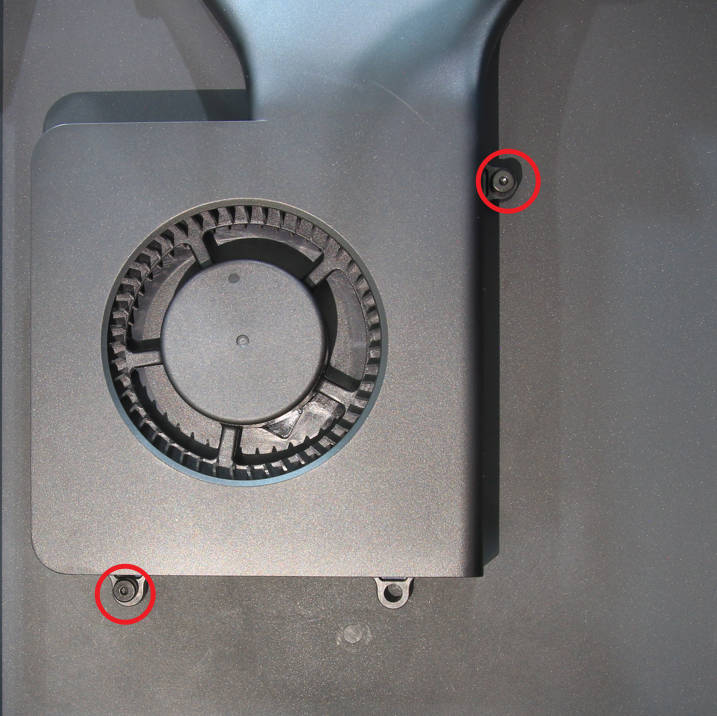

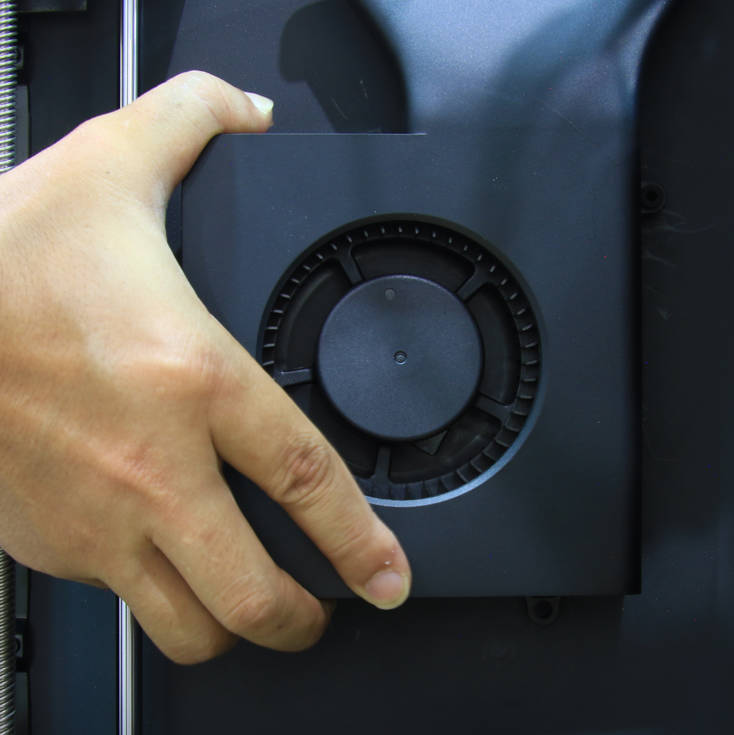

Usá la llave Allen H2.0 para desatornillar los 2 tornillos D que sujetan el ventilador. Separá el ventilador del panel lateral haciendo fuerza con la mano. Tirá del cable del ventilador hacia el ventilador mismo y sacalo.
Armado
Paso 1 - Instalá el ventilador nuevo

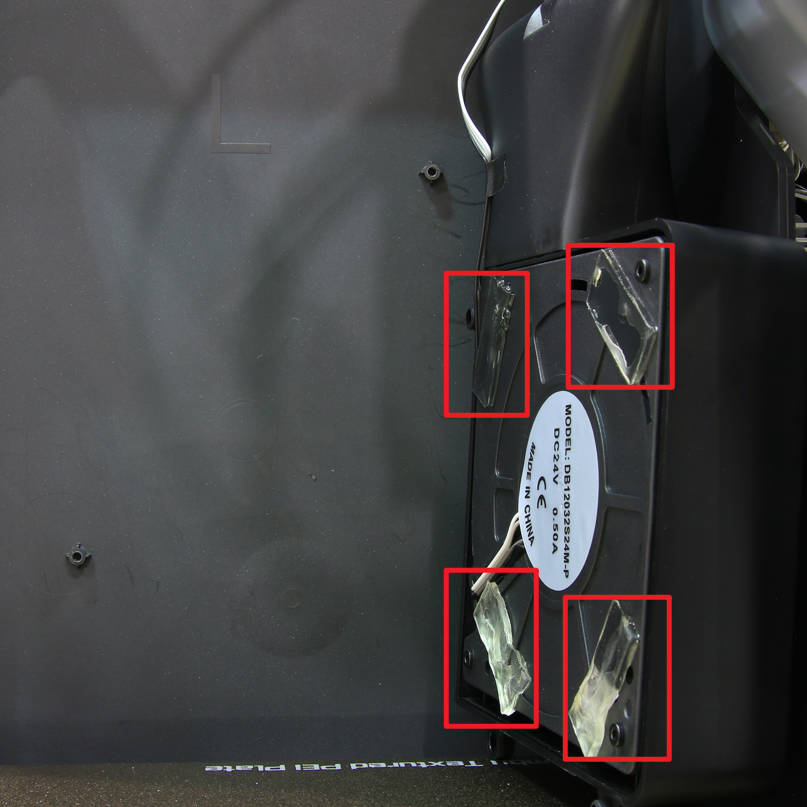

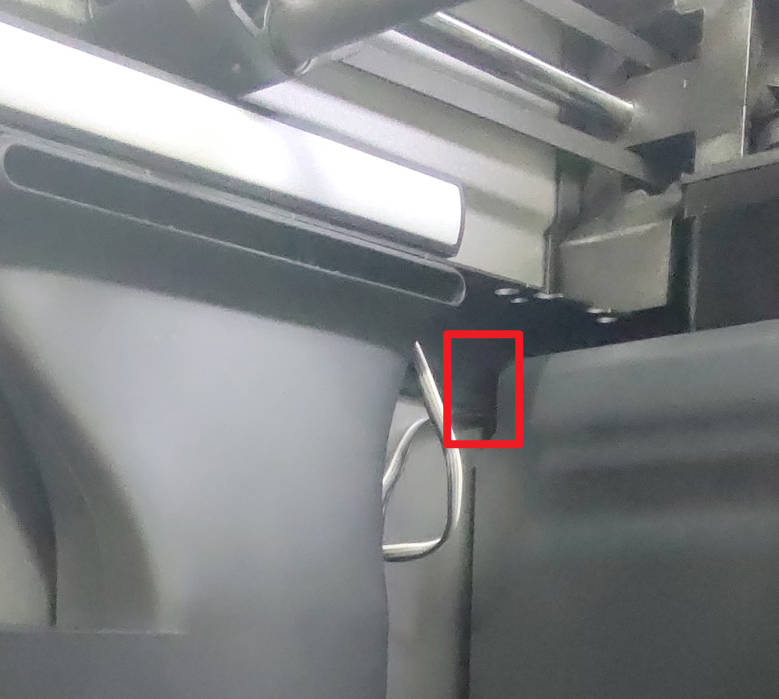

Retirá el papel protector del adhesivo de doble cara del ventilador nuevo. Instalá el ventilador en su lugar siguiendo los pernos de posicionamiento. Asegurá el ventilador apretando los 2 tornillos D.
Paso 2 - Conectá el cable del ventilador

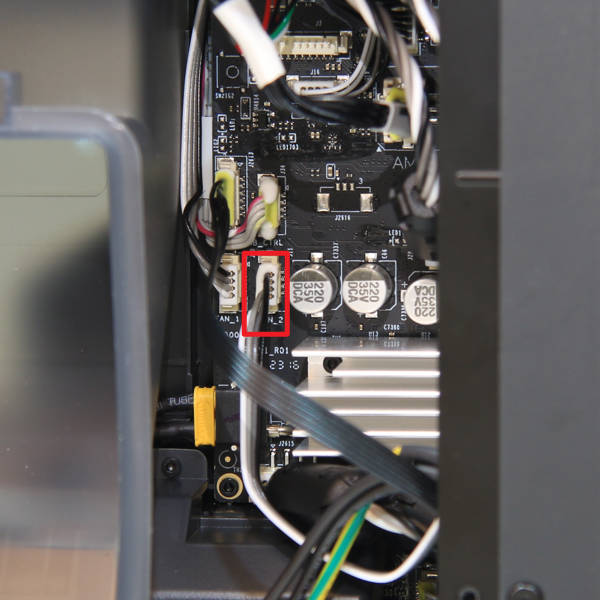

Pasá el cable del ventilador por el espacio entre el panel lateral y el protector interno. Conectá el cable al conector marcado como FAN_2 en la placa MC.
Paso 3 - Instalá el panel trasero
Instalá el panel trasero metálico siguiendo las instrucciones correspondientes.
Verificar el funcionamiento
Conectá el cable de alimentación y encendé la impresora. Tocá el ícono del ventilador auxiliar en la pantalla para activarlo.
Si el ventilador funciona como se espera, el reemplazo fue exitoso. De lo contrario, revisá los pasos anteriores, verificá las conexiones e intentalo de nuevo. Si los problemas persisten, contactá al equipo de soporte técnico para recibir asistencia.
Para verificar que quedó bien
Reemplazar el ventilador auxiliar no requiere una calibración adicional.
Notas finales
Esperamos que esta guía detallada te haya resultado útil e informativa.
Para garantizar una ejecución segura y efectiva, si tenés alguna duda sobre el proceso descripto en este artículo, te recomendamos enviar un ticket técnico sobre tu problema. Por favor, incluí una foto o video que ilustre el inconveniente, así como cualquier información adicional relacionada con tu consulta.
