Cómo limpiar las poleas locas de una impresora 3D

Las poleas locas son un componente clave en el sistema de movimiento de una impresora 3D. Juegan un papel crucial para mantener la tensión adecuada de la correa y asegurar un movimiento mecánico suave. Hay 12 poleas locas en total. Con el tiempo, el polvo, las partículas de filamento o los residuos de lubricante de los rieles pueden acumularse en estas secciones, lo que genera una mayor resistencia, ruidos no deseados e incluso problemas de impresión como patrones de moiré.

Ubicación de las poleas locas en la impresora 3D

Justo en la puerta de la impresora 3D hay dos, una de cada lado. Abajo podés ver la que está ubicada justo encima de la cámara. La segunda está en la otra esquina. Podés identificarla por los botones de encendido y reinicio.

Hay cuatro en la sección media. Es decir, dos en cada esquina.

Las otras cuatro se encuentran cerca de los motores en el extremo trasero de la impresora 3D. Dos de un lado y dos en la otra esquina.

En la parte de atrás de la impresora 3D, hay dos más.

Herramientas para limpiar las poleas locas

Antes de empezar el proceso de limpieza, es fundamental que juntes las herramientas necesarias. Algunos de estos elementos quizás ya los tengas en tu kit de herramientas de impresión 3D, mientras que otros tal vez tengas que comprarlos. Estos incluyen:

• Aerosol WD-40: Aunque se usa comúnmente como lubricante, el WD-40 también es muy efectivo para eliminar la suciedad, la mugre y la grasa vieja de las superficies metálicas, como las poleas. Lo vamos a usar para eliminar cualquier residuo rebelde y disuelto sin causar corrosión. Si no lo tenés, podés comprarlo online.
• Hisopos: Este es el material que vamos a usar para la limpieza. Aplicás una pequeña cantidad de WD-40 al hisopo y frotás suavemente las superficies de las poleas locas.
• Llave Allen H 2.0: La vas a necesitar para aflojar los componentes y tener un mejor acceso a las poleas locas.
• Paño no tejido: Para limpiar el exceso de suciedad.

Elementos opcionales

• Pistola de aire: Un soplador de aire pequeño o un bote de aire comprimido es perfecto para eliminar el polvo y los restos finos del área de la polea antes y después de la limpieza. Esto asegura que no estés solo moviendo la suciedad, sino eliminándola.
• Guantes: Para proteger tus manos del lubricante, la mugre y los bordes metálicos filosos. También te ayuda a mantener limpias las piezas de la impresora evitando las huellas dactilares y la grasitud de la piel.
• Linterna o lámpara de cabeza: Para ver mejor dentro de la impresora.
• Tornillos de repuesto: Los tornillos diminutos se pueden perder fácilmente durante el desarmado. Tener algunos tornillos extra te asegura que no te quedes trabado si uno rueda debajo del escritorio o desaparece.

Nota: De las 12 poleas locas, las primeras 10 se pueden limpiar directamente, mientras que las 2 traseras requieren desarmado. En general, no se recomienda limpiar las poleas traseras a menos que haya suciedad visible.

Advertencia de seguridad y estado de la máquina antes de empezar

¡ADVERTENCIA! Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y su electrónica, incluyendo los cables del toolhead, porque dejar la impresora encendida mientras hacés estas tareas puede causar un cortocircuito, lo que puede provocar daños electrónicos adicionales y riesgos de seguridad.

Cuando realizás mantenimiento o solución de problemas en la impresora, es posible que tengas que desarmar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y causar daños mayores.

Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños a la electrónica. Al hacerlo, podés evitar posibles daños a los componentes electrónicos de la impresora y asegurar que el trabajo de mantenimiento se realice de manera segura y efectiva.

Si tenés alguna duda o pregunta sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y haremos lo posible para responder rápido y darte la asistencia que necesites.

Pasos de limpieza

Limpiar las poleas locas frontales del eje Y

Hay una polea loca a cada lado del eje Y, cerca del marco de la puerta. Seguí estos pasos para limpiarlas:

1. Abrí la puerta de la impresora: Ubicá la polea loca cerca de la posición de la cámara.

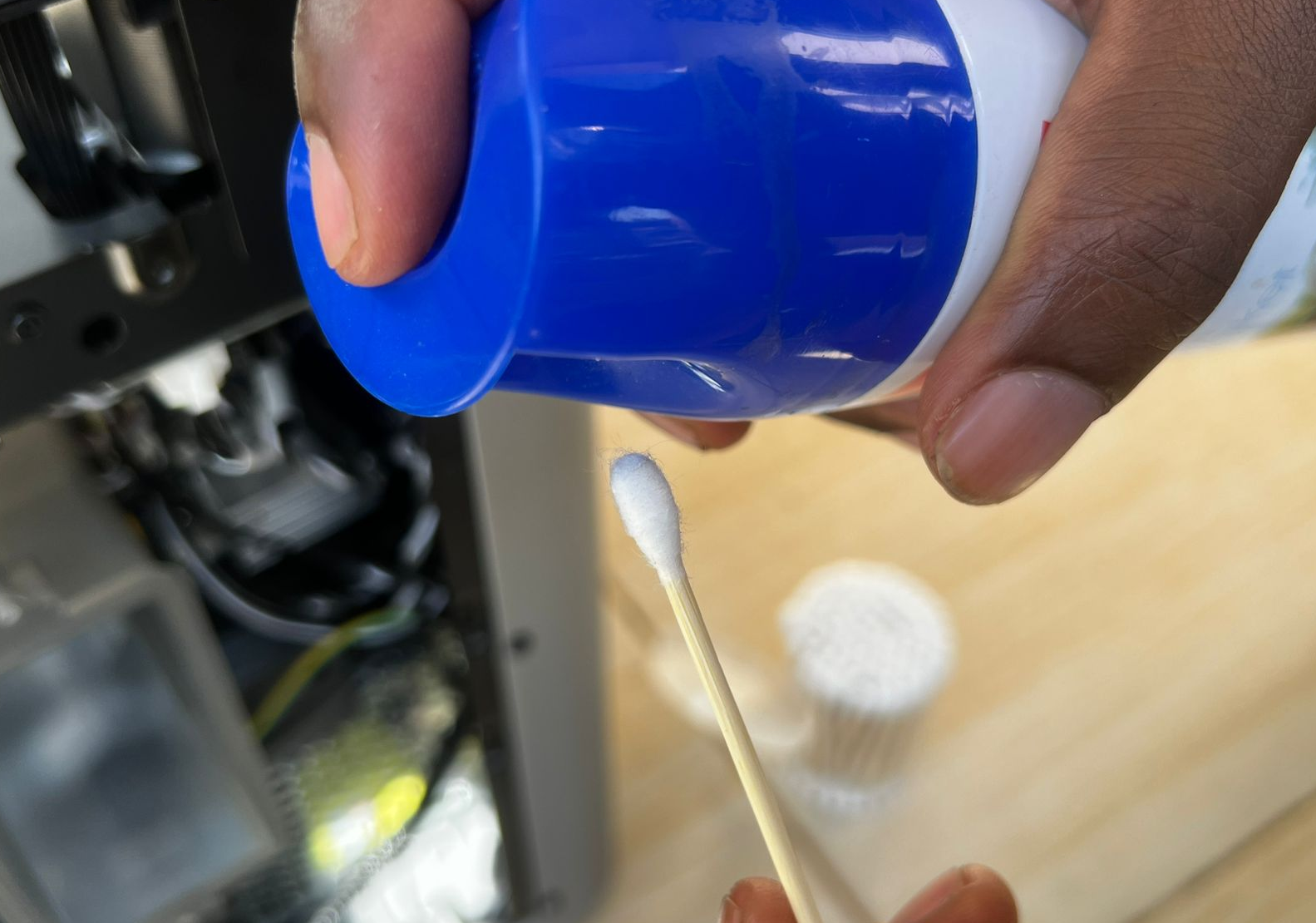

2. Rociá WD-40 en el hisopo: Tené cuidado de no rociar sobre la cama caliente u otras piezas. Si no tenés WD-40, podés usar alcohol isopropílico en su lugar.

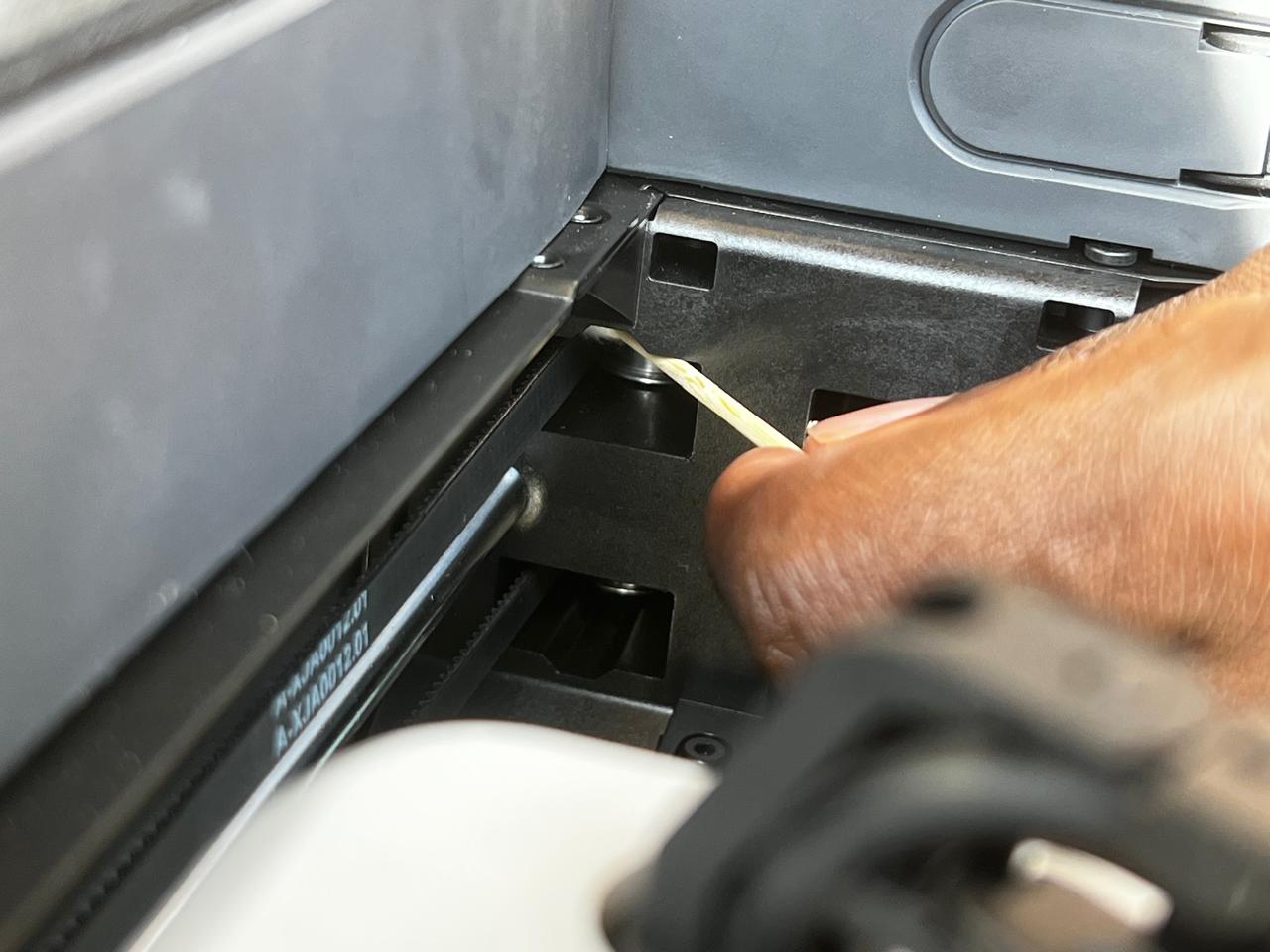

3. Limpiá suavemente el borde de la polea loca: Mientras lo hacés, mové suave y lentamente la correa hacia adelante y hacia atrás.
4. Limpiá las poleas locas opuestas: Limpiá la otra polea loca de la misma manera.

Limpiar las poleas locas en la barra del gantry del eje X

Hay 4 poleas locas, 2 de cada lado.

1. Mové el toolhead hacia un lado: Deslizá manualmente el toolhead hacia un lado para acceder a las poleas del lado opuesto.

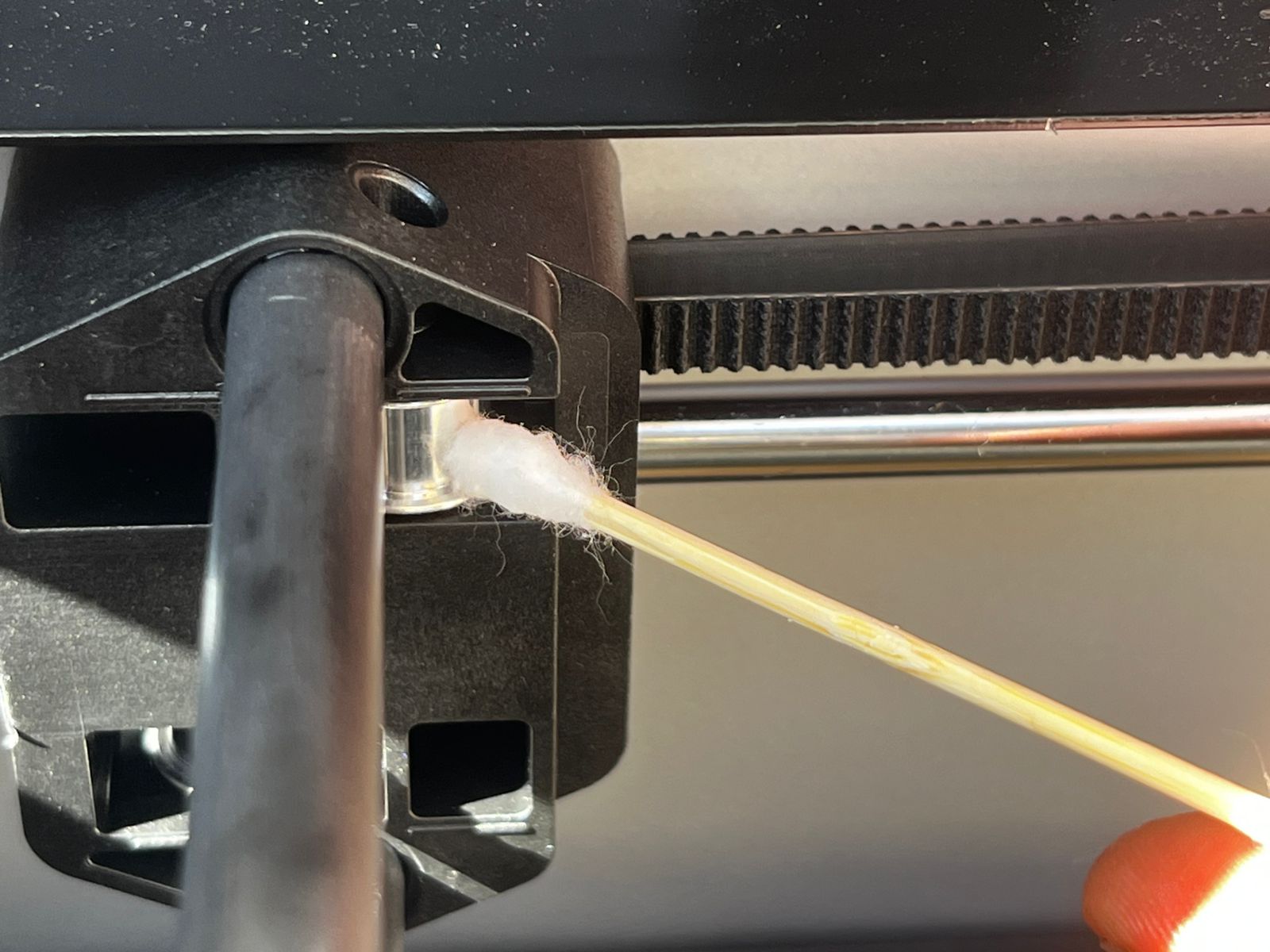

2. Limpiá suavemente las dos poleas locas con el hisopo humedecido con WD-40: Tené cuidado de que el WD-40 no gotee sobre el toolhead, la barra del gantry o cualquier otra pieza. También podés mover el cabezal de impresión hacia adelante y hacia atrás para ayudar en la limpieza.

Tené cuidado de no usar fuerza excesiva al mover el toolhead para evitar aplicar demasiada presión sobre la barra. Limpiá las dos poleas locas del otro lado de la misma manera. Si hay exceso de suciedad, limpialo con un paño seco.

Limpiar las poleas locas traseras de la impresora

Hay dos poleas de cada lado, ubicadas en las esquinas traseras superiores del marco, que se usan para guiar y tensar las correas CoreXY. Si no las ves claramente, podés usar una linterna para iluminar el área.

1. Mové el toolhead hacia el frente y al centro: Mové el toolhead hacia adelante y retirá la tapa de la impresora para dejar espacio para limpiar la parte trasera.

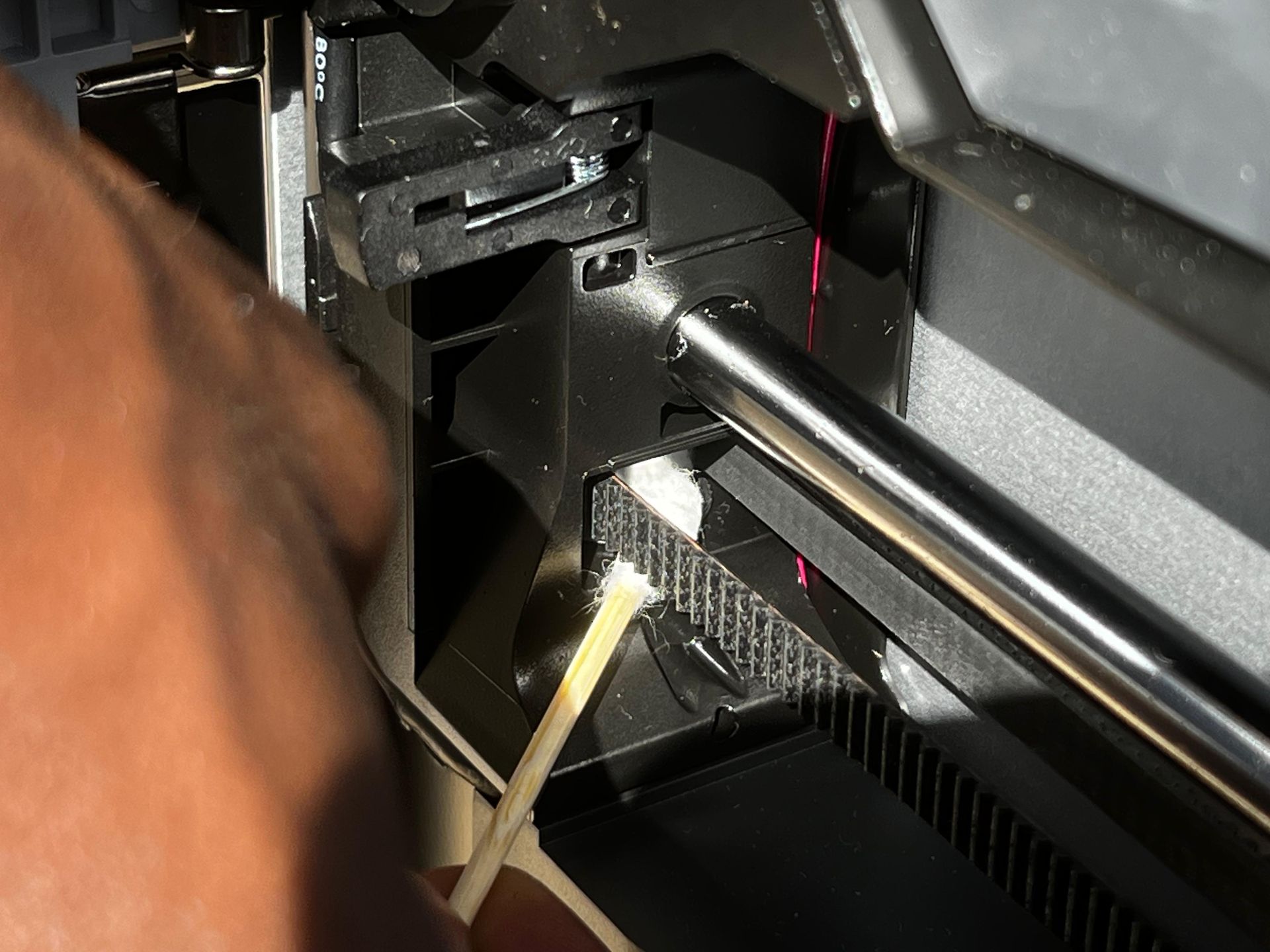

2. Empezá a limpiar con un hisopo rociado con WD-40: Tené en cuenta las precauciones resaltadas en los pasos anteriores. Mientras limpiás, podés mover suavemente la correa hacia adelante y hacia atrás con los dedos para eliminar toda la suciedad de la polea. Al mover la correa, tené cuidado de no estirarla mucho, ya que puede afectar la tensión.

Limpieza de las dos poleas locas traseras (requiere desarmado)

Para limpiar estas dos poleas locas, vamos a necesitar desarmar ciertos componentes de la impresora 3D para acceder a ellas. Estas piezas incluyen: la cubierta trasera, el conjunto de tensión (resorte y su soporte) y el eje de la polea loca.

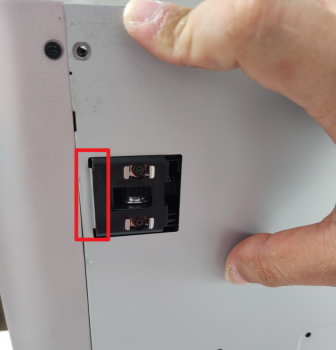

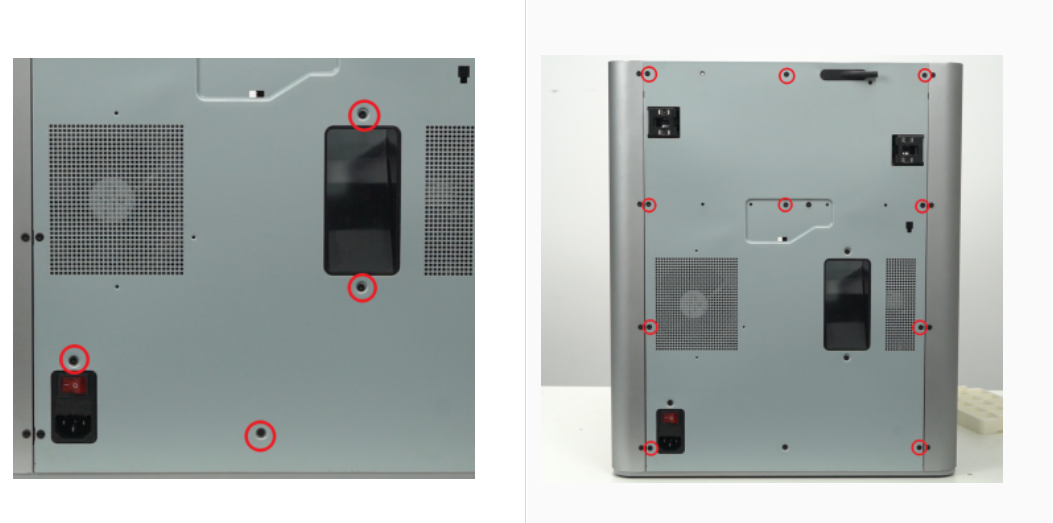

1. Retirá la cubierta trasera: Usá una llave Allen de 2.0 mm para quitar todos los tornillos del panel trasero. Esto aplica tanto para la serie P1 como para la X1. Hay cuatro tornillos de rosca gruesa idénticos y diez tornillos de rosca fina idénticos. Al quitarlos, debalos guardar por separado para evitar confusiones. Al retirar la cubierta trasera, primero aflojá el lado izquierdo (mirando la cubierta) a través de la abertura de tensado de la correa izquierda, luego aflojá el lado derecho. Esto evita que la cubierta se trabe.
2. Limpieza previa: Antes de limpiar, usá un secador de pelo para soplar el polvo dentro de la máquina. Si necesitás dar vuelta la máquina para un mejor acceso, ajustá la cama caliente a su posición más baja de antemano y trabala para evitar que se mueva. Si es necesario, también podés quitar la pantalla superior para evitar que se dañe al apoyar la máquina de costado.

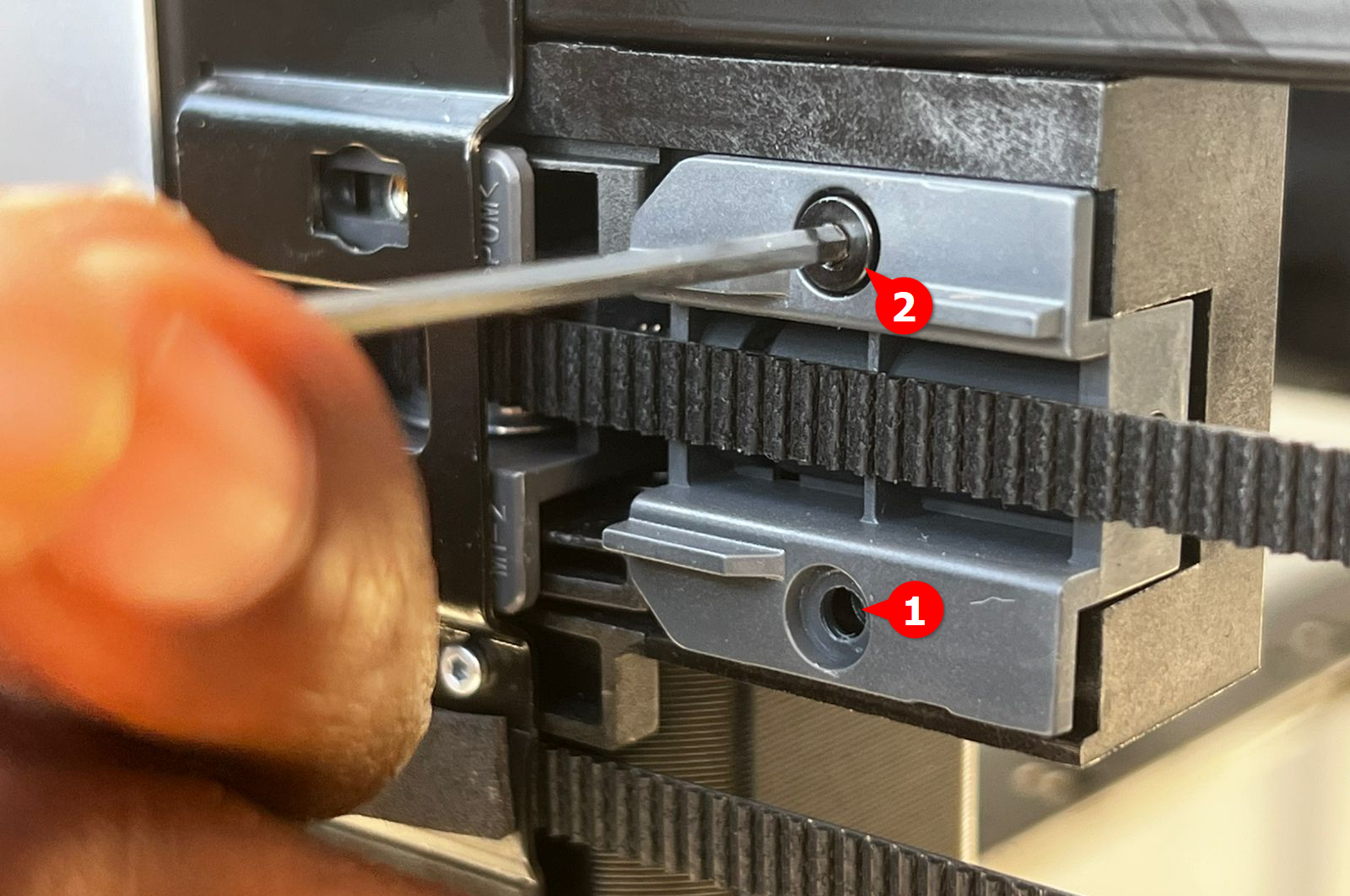

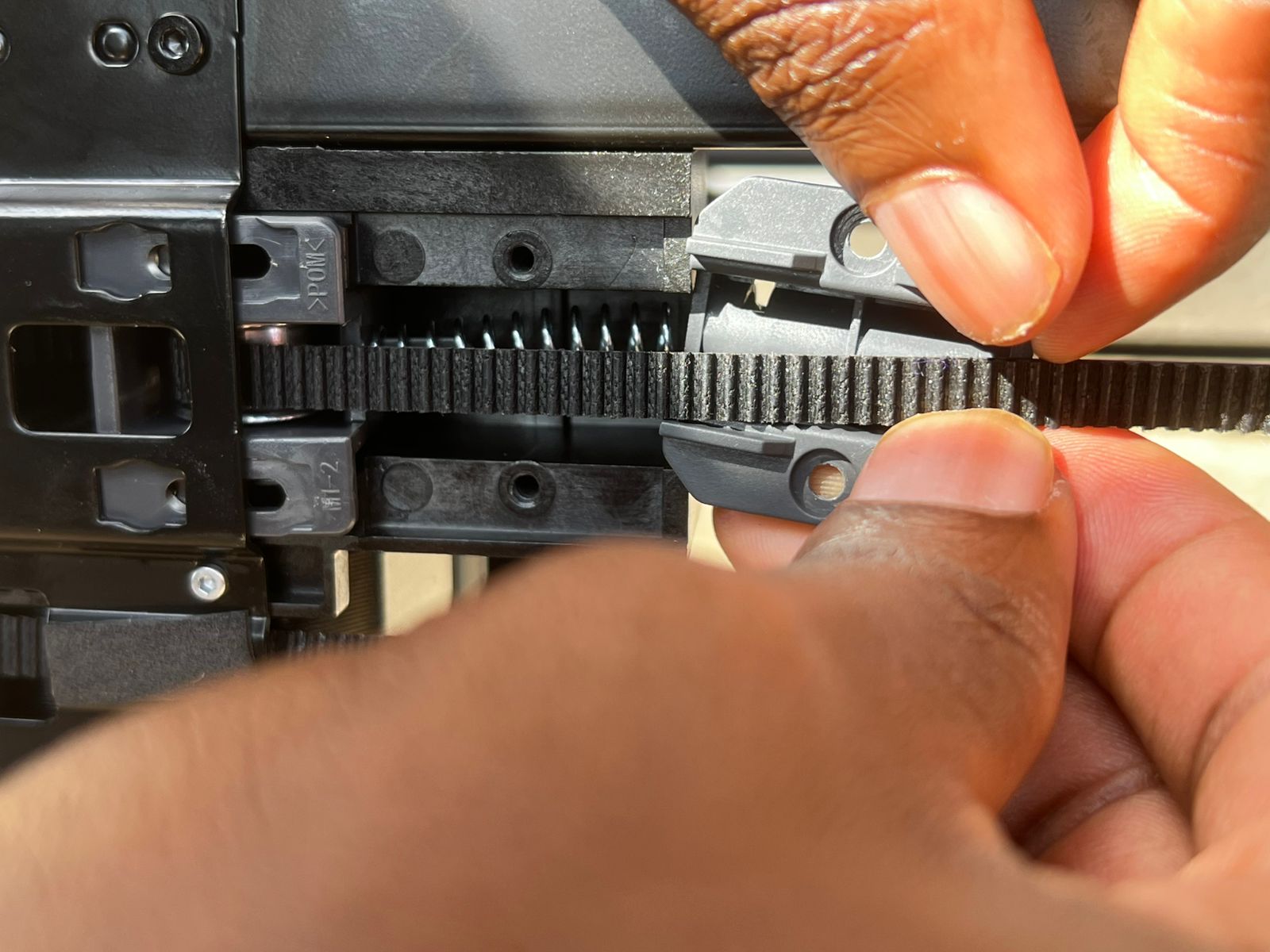

3. Retirá el resorte de tensión y su soporte: Para esto, vas a tener que quitar los tornillos del tensor y el soporte lateral, empezando por los dos tornillos indicados. Luego, retirá el resorte y el soporte.

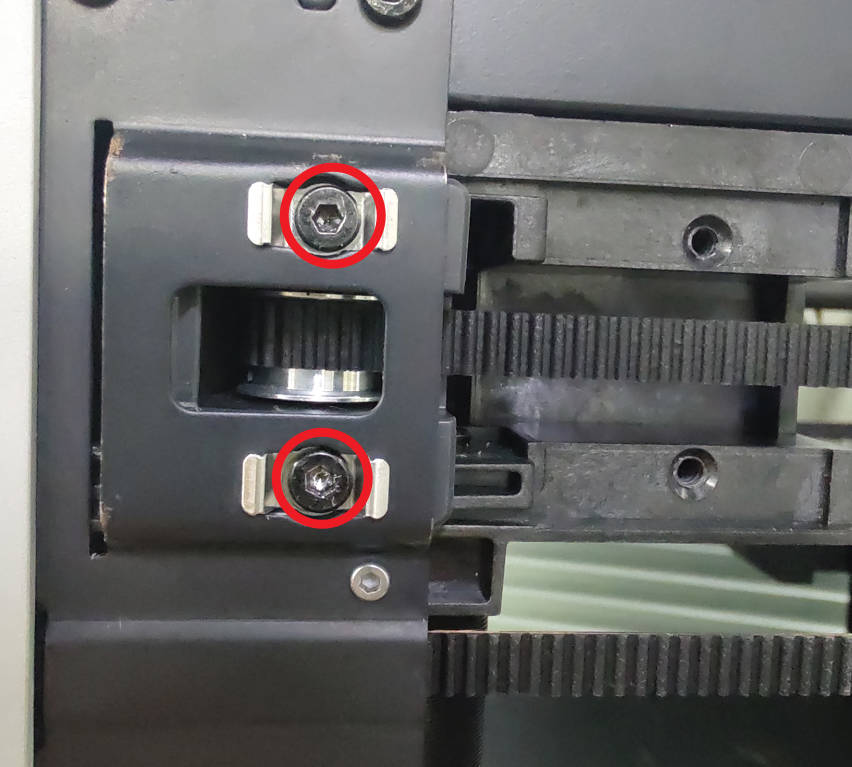

4. Aflojá el conjunto del tensor: Usá una llave Allen H 2.0 para desatornillar los dos tornillos, retirá las dos piezas metálicas y luego aflojá el conjunto del tensor.
5. Limpieza de la polea loca: Usá un hisopo con WD-40 para limpiar la superficie de la polea loca.
6. Actividades post-limpieza: Una vez limpia, inspeccioná para asegurar que la polea se mueva libremente sin obstáculos. Luego, reinstalá el conjunto de la polea tensora. Deslizá el conjunto de la polea tensora en su lugar e insertá los dos tornillos (con soportes). No los aprietes del todo; dejá los tornillos flojos por ahora.
7. Instalación del resorte: Instalá el resorte de tensión y el soporte, luego apretá los dos tornillos para asegurarlos. Asegurate de que el resorte y el soporte estén colocados correctamente. Después de completar este proceso, repetí los mismos pasos para la polea loca del otro lado.

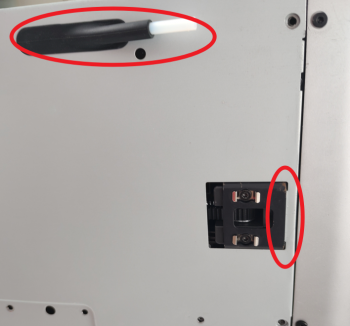

8. Instalá la cubierta trasera de la impresora: Después de limpiar las poleas de ambos lados, reinstalá la cubierta trasera. Primero pasá la cubierta por el tubo de PTFE, luego enganchá el puerto de tensado de la correa en el lado derecho. Después, enganchá y alineá el lado izquierdo. Al reinstalarla, fijate en los diferentes tipos de tornillos: 10 tornillos de rosca fina y 4 tornillos de rosca gruesa.
9. Tensar la correa: Como la tensión de la correa puede verse afectada durante la limpieza, es necesario tensarla. Aflojá los dos tornillos en el otro conjunto de polea tensora, sujetá las poleas en ambos extremos del toolhead y mové el toolhead hacia adelante y hacia atrás varias veces. Finalmente, posicioná las poleas hacia la parte trasera y apretá los cuatro tornillos en ambos conjuntos tensores.

Ya completamos con éxito la limpieza de las poleas locas. Aunque el procedimiento se muestra usando una impresora de la serie X1 como ejemplo, también es aplicable a la serie P1.

Notas finales

Esperamos que esta guía detallada te haya sido de ayuda. Para asegurar una ejecución segura y efectiva, si tenés alguna duda sobre el proceso descrito, te recomendamos enviar un ticket técnico. Por favor, incluí una foto o video que ilustre el problema, además de cualquier información adicional relacionada con tu consulta.
