Esta guía te muestra cómo sacar e instalar la placa de conexión del extruder para la Serie P1.
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluyendo tareas en la electrónica de la impresora y los cables del toolhead. Hacer esto con la impresora encendida puede provocar un cortocircuito, lo que resultaría en daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, es posible que tengas que desarmar partes, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y generar problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, garantizando un mantenimiento seguro y efectivo. Si tenés dudas o preguntas sobre cómo seguir esta guía, abrí un nuevo ticket en nuestra página de soporte y haremos lo posible para responder rápido y darte la ayuda que necesites.
Herramientas

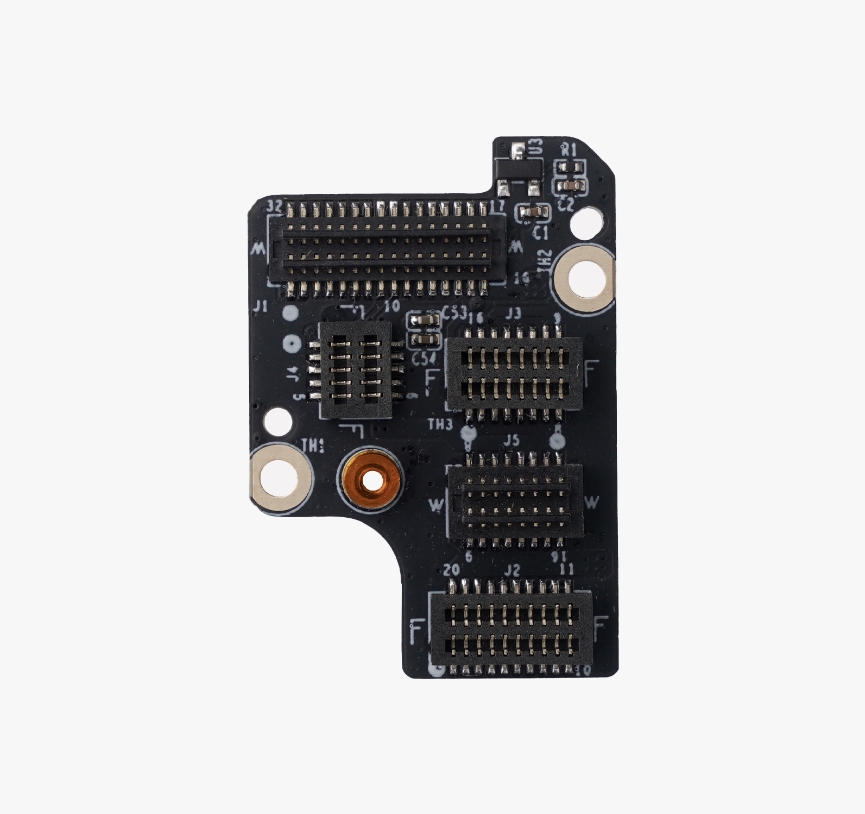

- Nueva placa de conexión del extruder
- Llave hexagonal
H1.5
Preparación
Descargá el filamento y apagá la impresora.
¡ADVERTENCIA! Asegurate de que TODOS los cambios de hotend/toolhead se realicen con la alimentación apagada. Desenchufar o volver a conectar cualquiera de estos conectores mientras la impresora está encendida puede provocar un cortocircuito y causar daños permanentes en las placas del toolhead.
Desarmado
Paso 1 - Sacar el ensamblaje de la carcasa frontal

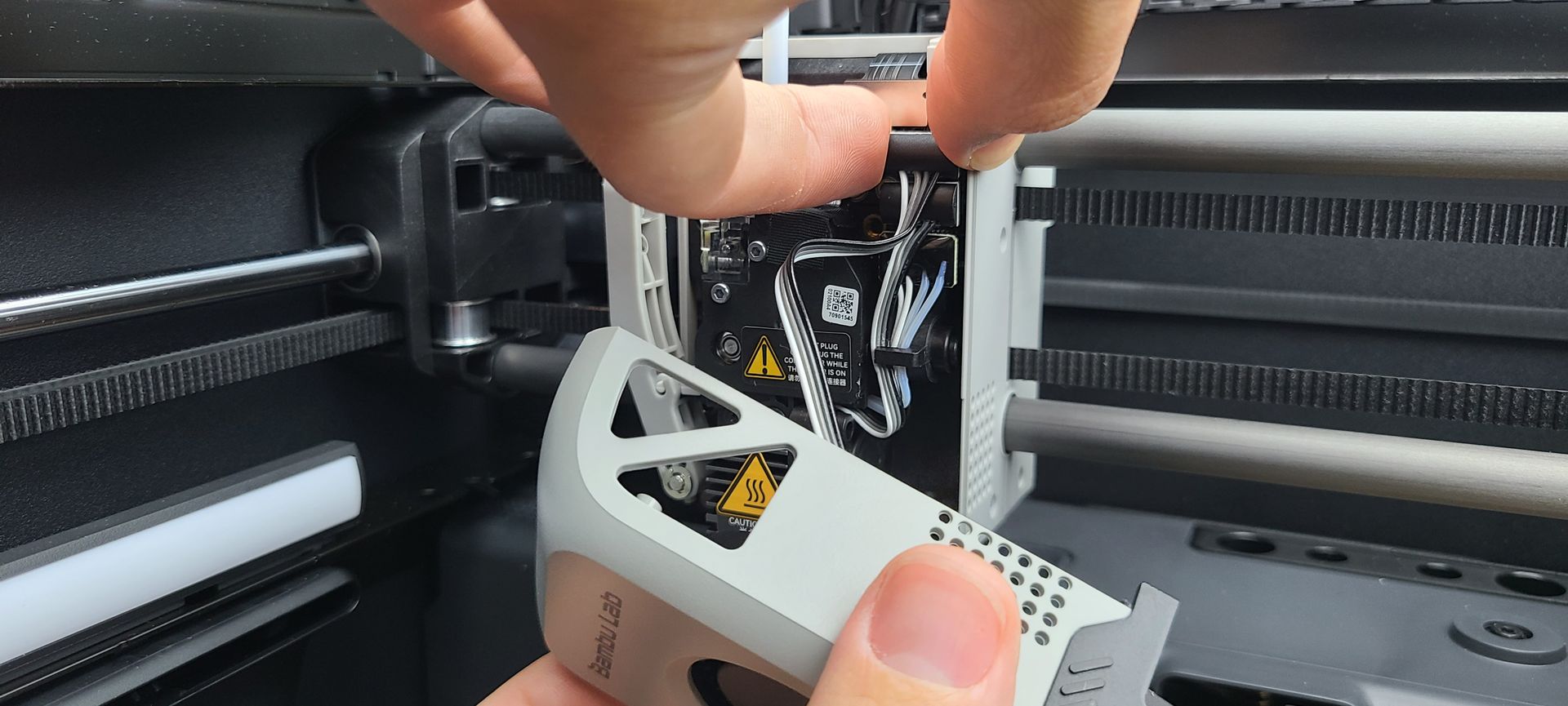

Retirá la tapa frontal del toolhead agarrándola de los costados inferiores como se muestra y tirando suavemente. La tapa va a seguir unida por el cable del ventilador de capa.

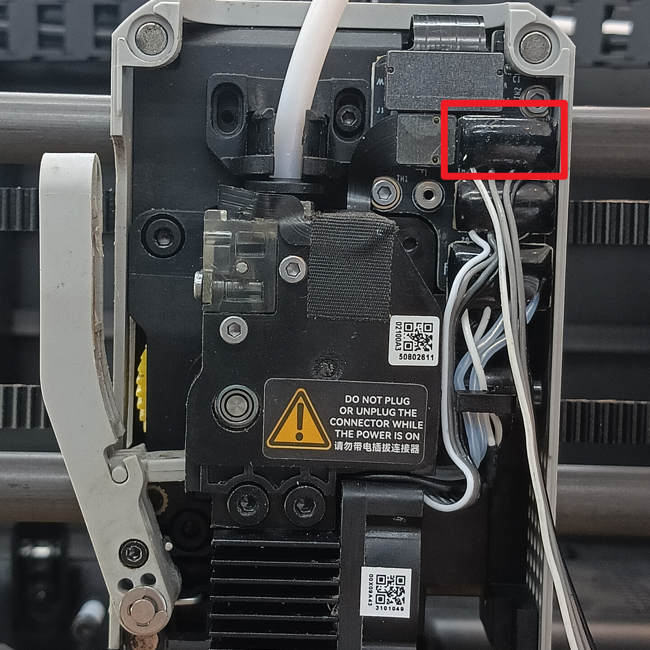

Desconectá el conector del ventilador de capa pellizcando el conector negro y tirando. Dejá la tapa frontal a un costado.
Paso 2 - Sacar la placa de conexión

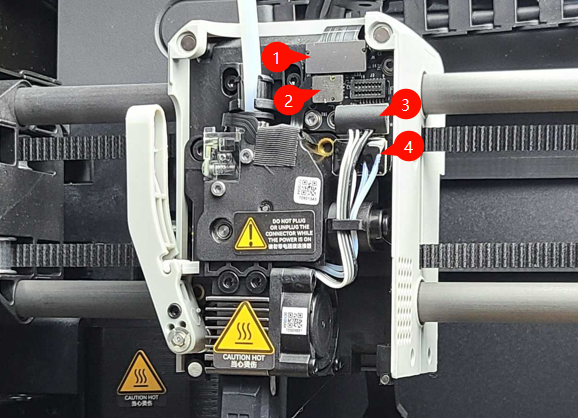

Identificá los siguientes cables:
- Cable cinta FPC (conecta la placa de conexión del extruder con la placa TH)
- Cable cinta del interruptor Hall
- Cable del ventilador del hotend
- Cable del termistor del calentador del hotend

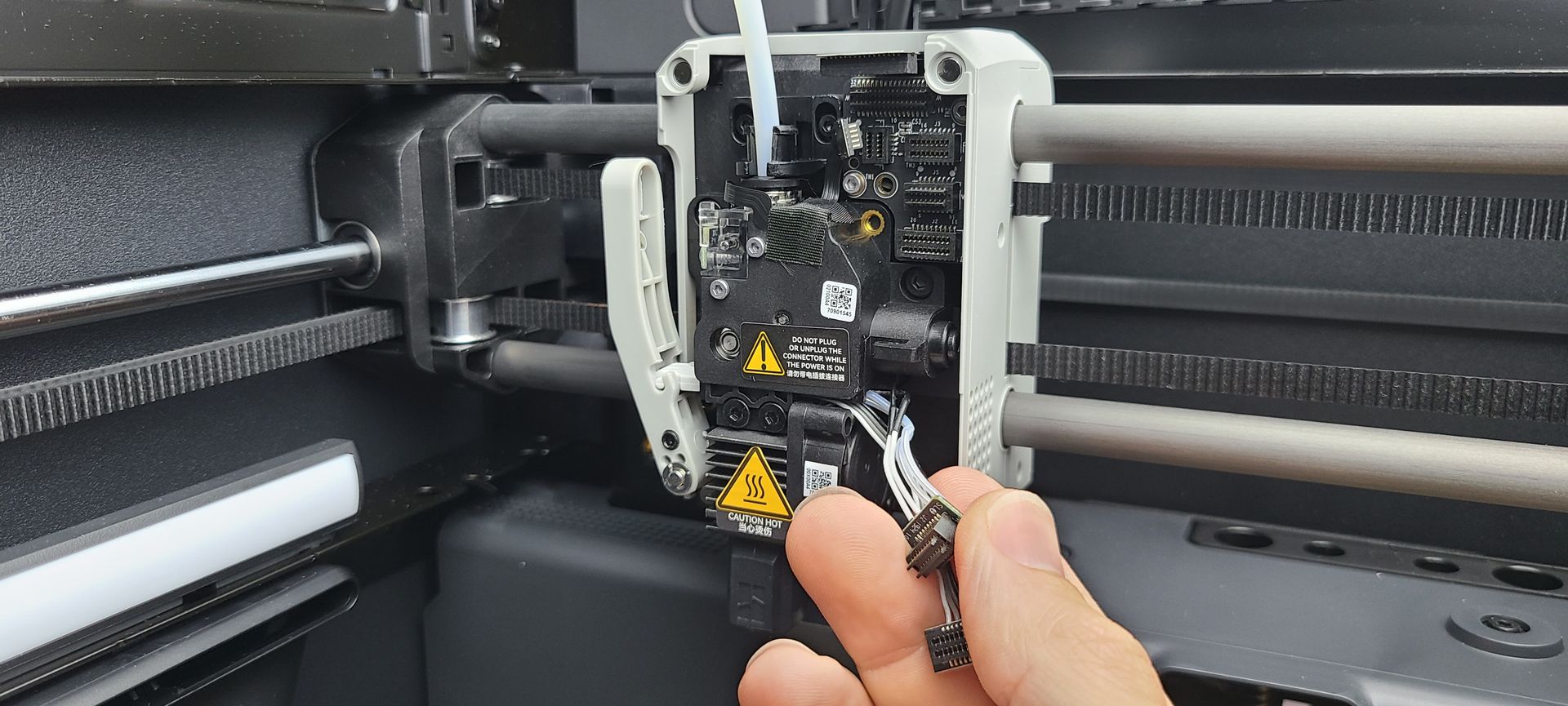

A continuación, desconectá los cuatro conectores mencionados. El cable del termistor del hotend y el del ventilador del hotend (los dos de abajo) se pueden desconectar usando el mismo método que el conector del ventilador de capa.

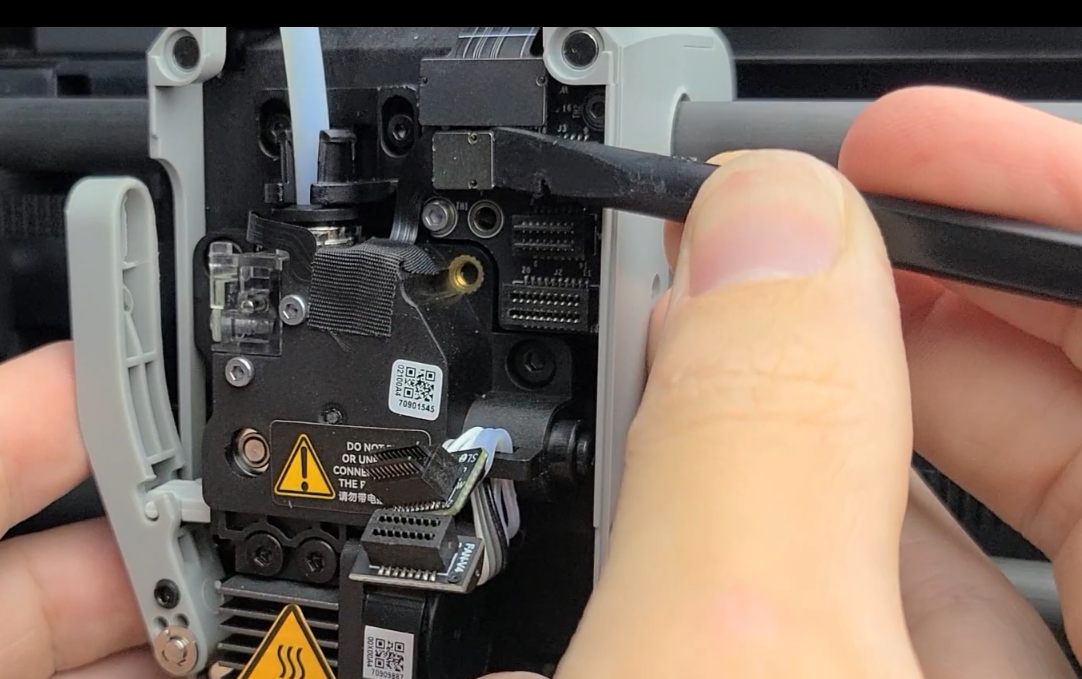

El FPC y el interruptor Hall se pueden desconectar haciendo palanca suavemente en el costado del conector opuesto al cable cinta, como se muestra abajo.

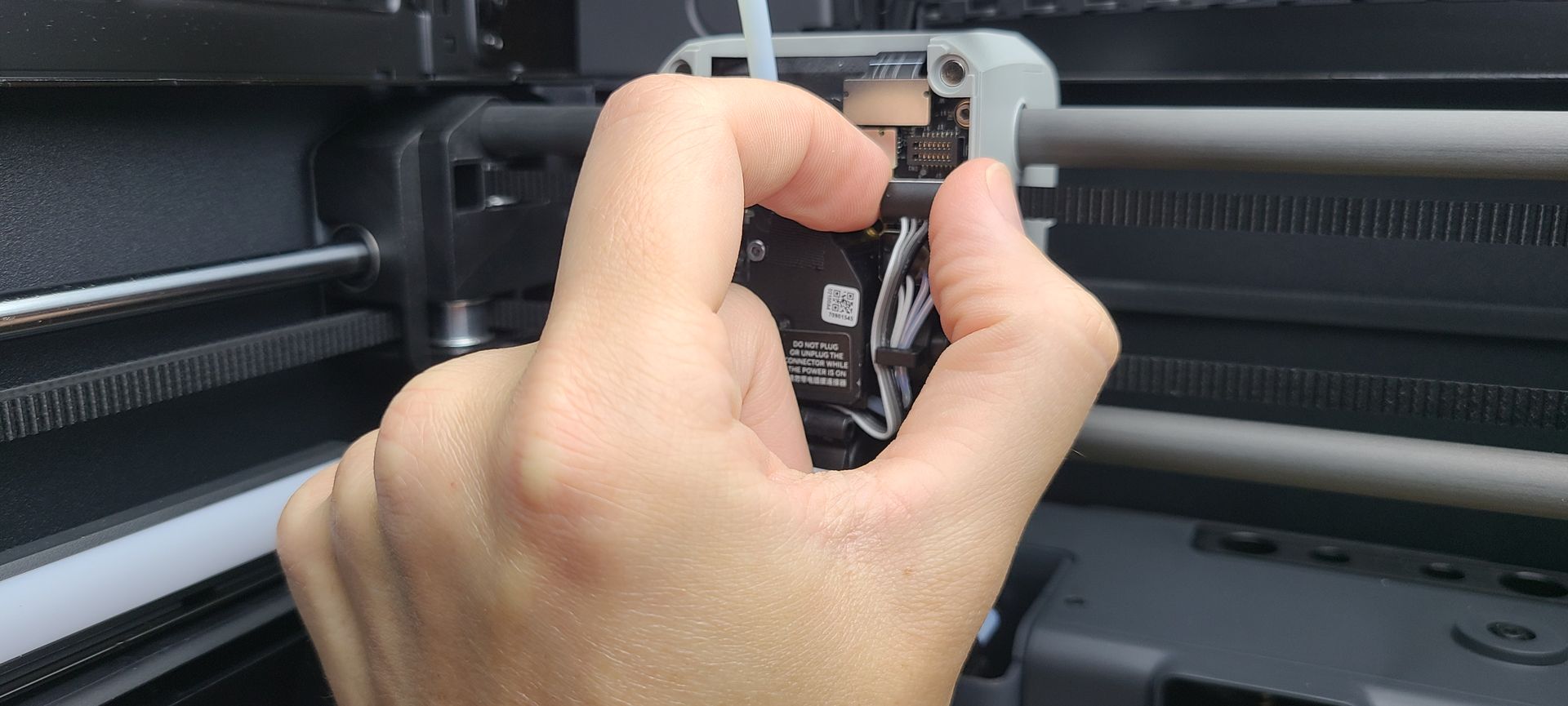

Una vez que esté todo desconectado, sacá con cuidado los cables del termistor y del ventilador del clip para cables para que no molesten.

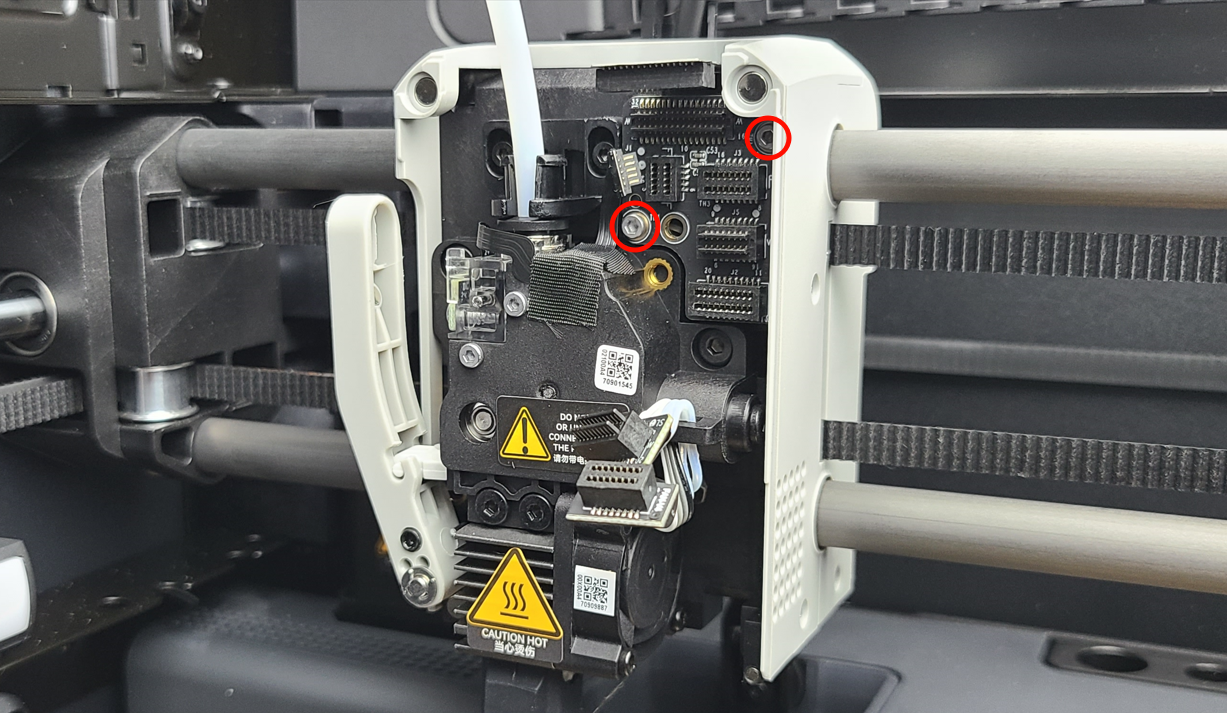

Después, usá una llave hexagonal H1.5 para sacar los dos tornillos y retirar la placa de conexión. Mové la placa con cuidado hacia la izquierda y hacia afuera para sacarla por completo.
Armado
Paso 1 - Instalar la placa de conexión del extruder

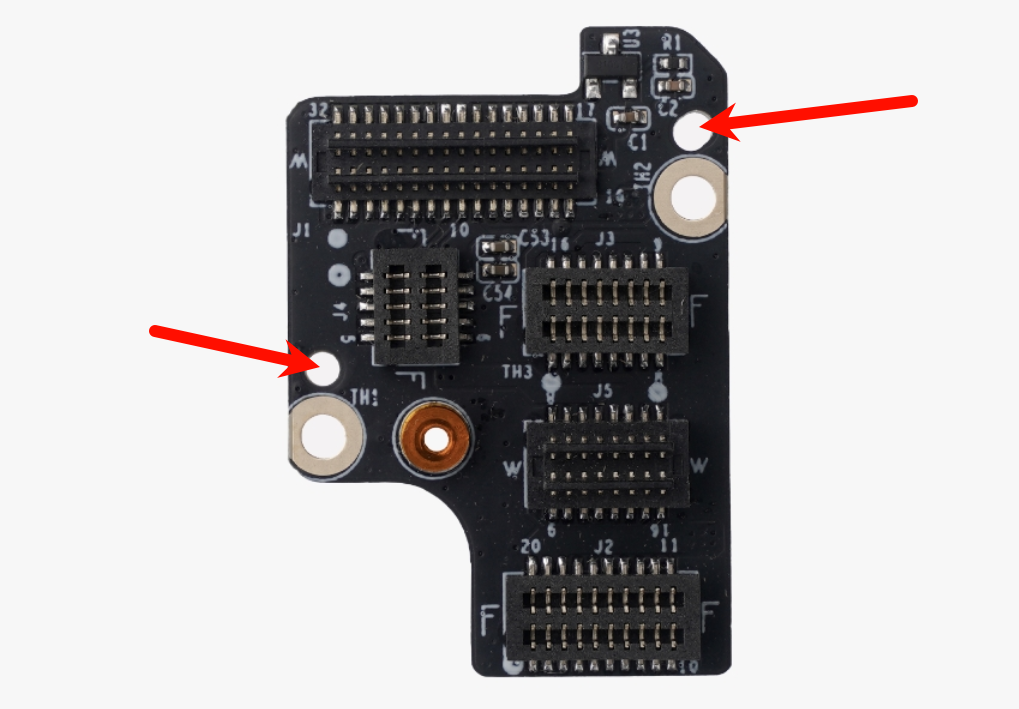

Cuando coloques la nueva placa de conexión del extruder en su lugar, fijate en los dos agujeros para los pines de alineación. También asegurate de no apretar ningún cable suelto o conector detrás de la placa.

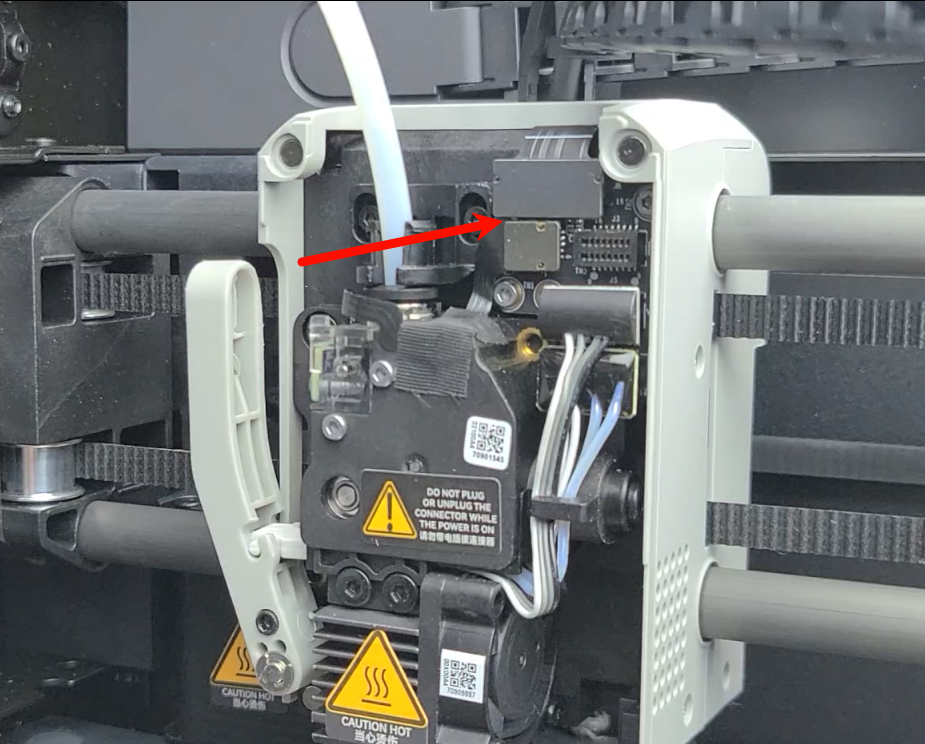

Insertá la placa desde el lado izquierdo con un ligero ángulo. Luego, apoyá la placa contra el toolhead y movela suavemente hacia la derecha sobre el pin de alineación superior derecho (que está detrás del imán en la carcasa exterior del toolhead). Fijate en el gif para ver cómo encajar la placa en los pines de alineación.
Una vez que la placa esté alineada correctamente, volvé a poner los dos tornillos.
Paso 2 – Reinstalar los conectores
Al alinear los conectores, hacelo con cuidado e intentalos empujar suavemente hacia adentro. Nunca los fuerces. Si no entran fácil en sus zócalos, volvé a alinearlos e intentá de nuevo con cuidado.
Reconectá el conector del termistor del hotend en la parte inferior, luego el del ventilador del hotend justo arriba. Después, reconectá los conectores de los cables cinta en la parte superior. Tené en cuenta que los conectores de cinta están bien alineados cuando quedan al ras uno con el otro y hay un espacio de aproximadamente 1 mm entre ellos.
Paso 3 – Instalar la carcasa frontal del toolhead

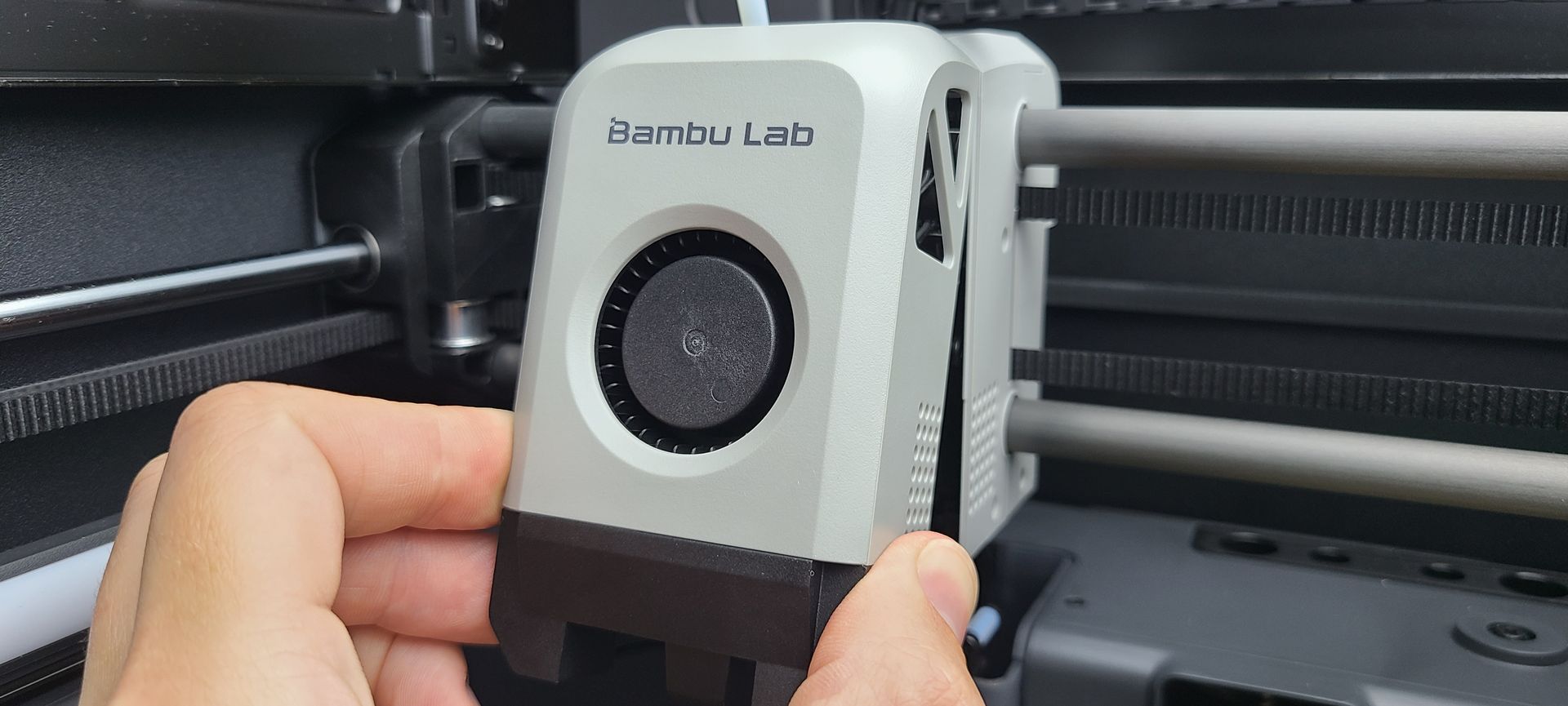

Reconectá el cable del ventilador de la tapa frontal a la placa de conexión del extruder y volvé a poner la tapa frontal del toolhead alineando las esquinas superiores, dejando que los imanes la acomoden en su lugar.
Colocar la tapa del toolhead debería ser simple y fácil, como se muestra en el gif.
Para verificar que terminaste con éxito
- Inspeccioná visualmente la alineación de la placa de conexión del extruder y sus conectores, asegurándote de que no haya ninguno suelto o mal alineado.
- Prendé la impresora e iniciá el proceso de calibración del dispositivo. Si la calibración pasa, la operación fue un éxito.
Esperamos que esta guía detallada te haya sido de ayuda e informativa.
Si esta guía no resuelve tu problema, por favor enviá un ticket técnico; responderemos tus preguntas y te daremos asistencia. Si tenés sugerencias o comentarios sobre esta Wiki, por favor dejá un mensaje en el área de comentarios. ¡Gracias por tu apoyo y atención!
