Este artículo incluye un tutorial para retirar e instalar las placas del cabezal de la P1P y P1S, incluyendo la Placa TH, la Placa de conexión del extruder y el cable FPC que las une.
Placas del cabezal - P1P/P1S
Las placas del cabezal constan de tres partes:
- Placa TH
- Placa de conexión del extruder
- Cable FPC que conecta ambas placas

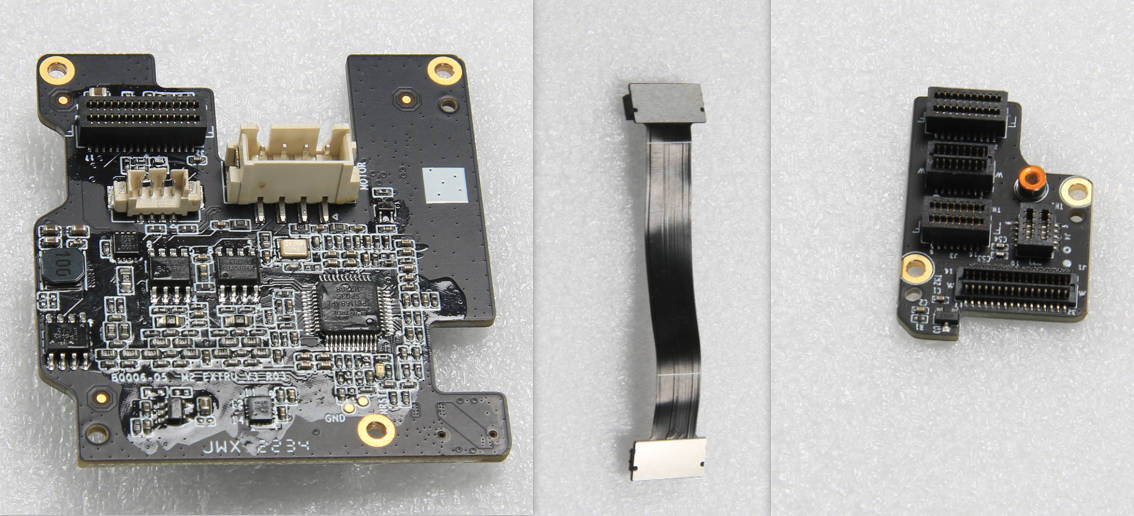

De izquierda a derecha: la Placa TH, el cable FPC y la Placa de conexión del extruder.
Las podés comprar en nuestra tienda acá:
- Placa TH - Serie P1
- Cable FPC para Placa TH - Serie P1
- Placa de conexión del extruder - Serie P1
Guía de lectura
Este artículo ofrece procedimientos separados para los tres escenarios que se detallan abajo. El alcance del desarmado y los pasos necesarios varían en cada caso. Por favor, andá directamente a la sección que corresponda según la pieza que tengas que cambiar, para evitar desarmados innecesarios.
| Escenario | Ir a la sección |
|---|---|
| Reemplazar solo la Placa TH | Enlace rápido |
| Reemplazar solo la Placa de conexión del extruder | Enlace rápido |
| Reemplazar tanto la Placa TH como la Placa de conexión del extruder / Desconectar ambas puntas del cable FPC | Enlace rápido |
📌 Nota: Cuando reemplaces una sola placa, no sigas todo el artículo en orden. Eso te va a hacer desarmar cosas al cohete.
Herramientas y materiales necesarios
- Placa(s) de cabezal nueva(s)
- Llave Allen H1.5
Advertencia de seguridad
Es fundamental apagar la impresora antes de realizar cualquier tarea de mantenimiento, incluyendo trabajos en la electrónica y el cableado del cabezal. Hacer estas tareas con la impresora prendida puede causar un cortocircuito, dañando la electrónica y generando riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, puede que necesites desarmar partes, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede resultar en daños a la electrónica de la impresora y otros problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desenchufarla de la corriente antes de cualquier mantenimiento. Esto evita cortocircuitos o daños, garantizando un mantenimiento seguro y efectivo. Si tenés dudas sobre cómo seguir esta guía, abrí un nuevo ticket en nuestra Página de Soporte y vamos a hacer lo posible para responderte rápido y darte la ayuda que necesites.
Reemplazar la Placa TH
Sacar la Placa TH
Paso 1. Preparación
- El filamento tiene que estar descargado.
- ❗❗❗ Apagá la impresora y desenchufá el cable de corriente.
Paso 2. Sacar la tapa trasera del cabezal

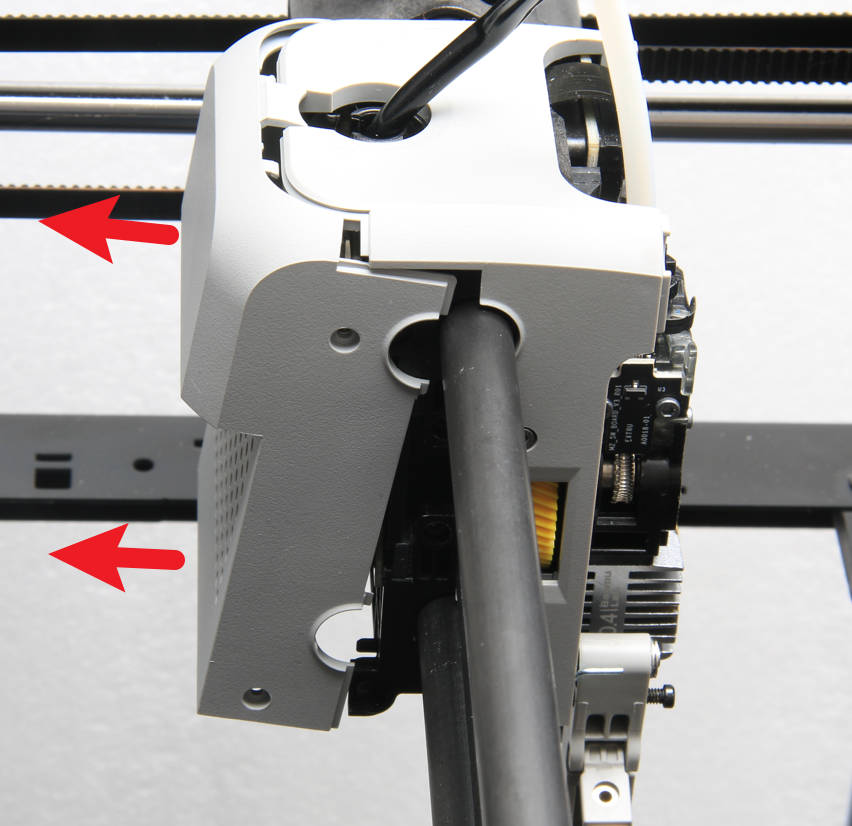

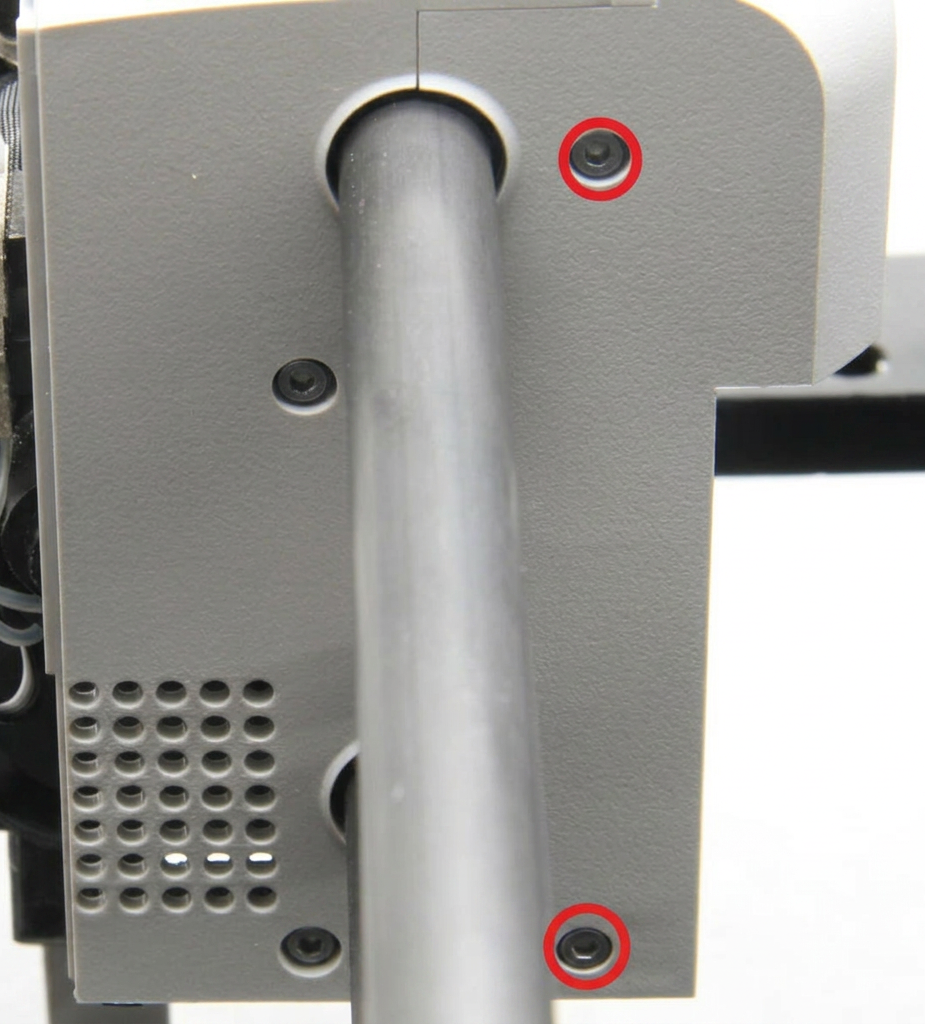

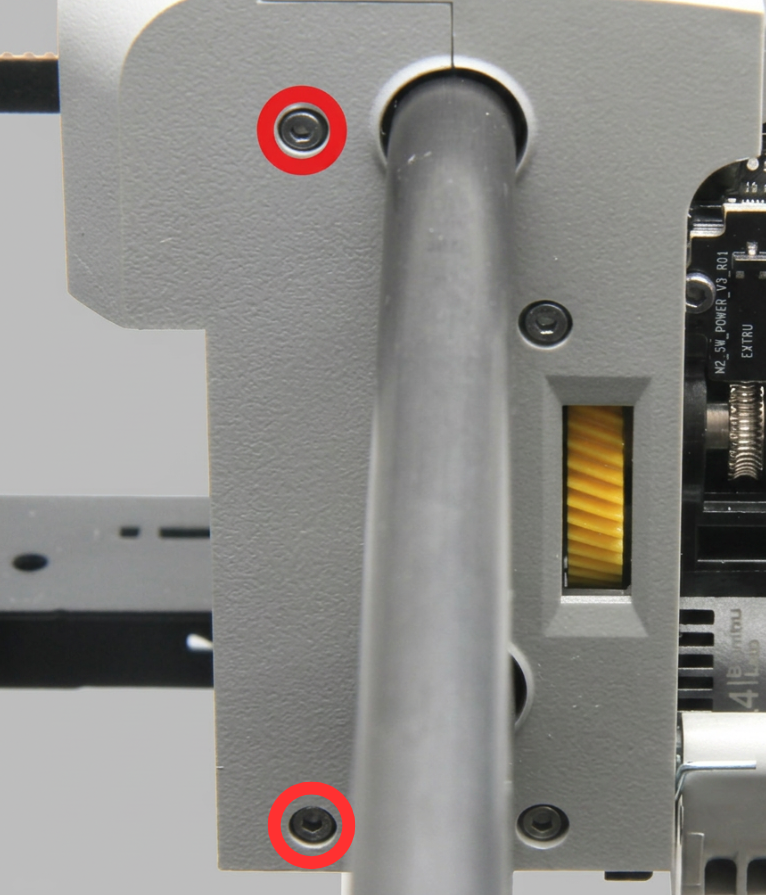

Usá la llave Allen H1.5 para sacar los 4 tornillos de la tapa trasera del cabezal. Retirá la tapa.

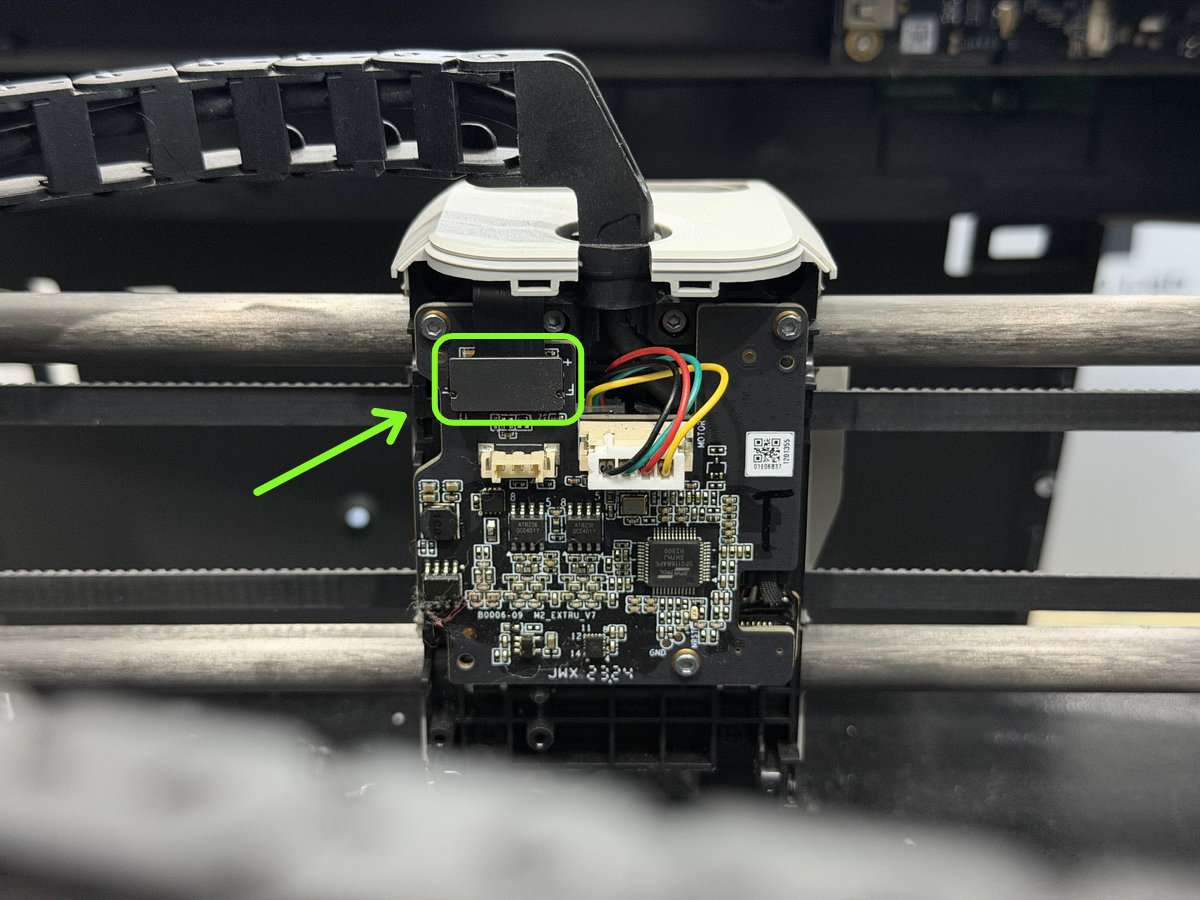

Paso 3. Desconectar el cable FPC (lado de la Placa TH)
Desconectá el cable FPC de la Placa TH.
Paso 4. Sacar los tornillos de la Placa TH

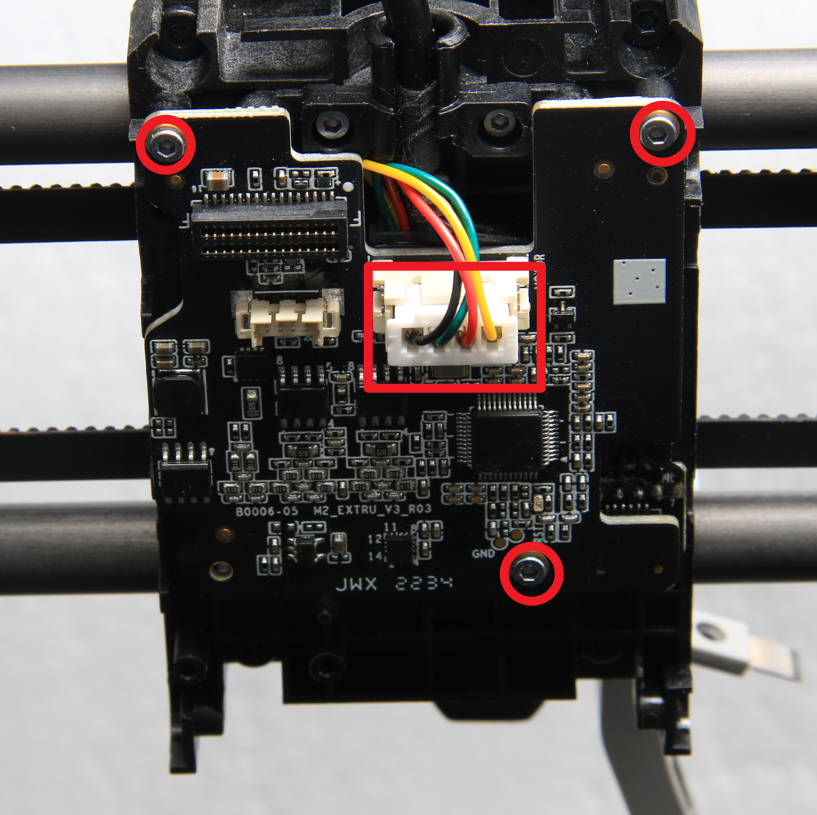

Desconectá el cable del motor del extruder, y después usá la llave Allen H1.5 para sacar los 3 tornillos.
Paso 5. Retirar la Placa TH

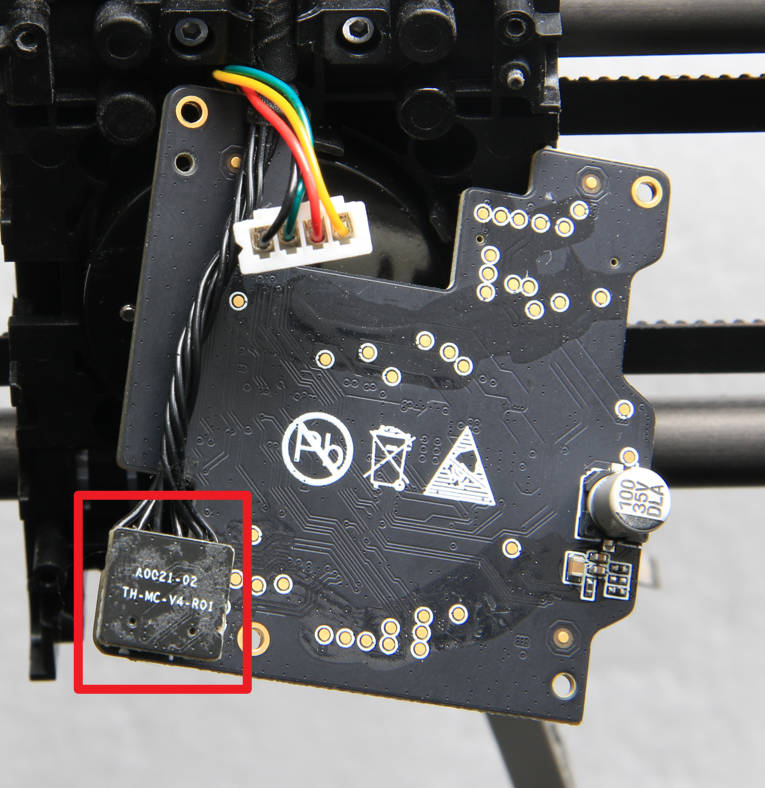

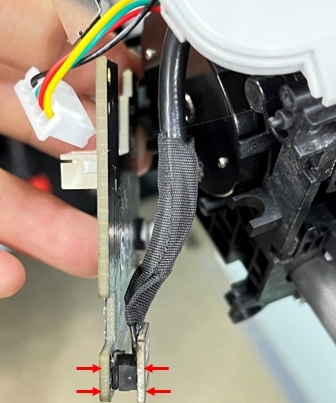

Da vuelta la Placa TH. Desconectá el cable del cabezal que está en la parte de atrás de la placa y retirala.
Instalar la Placa TH
Paso 1. Conectar el cable del cabezal
Conectá el cable del cabezal a la nueva Placa TH.
⚠️ Nota:

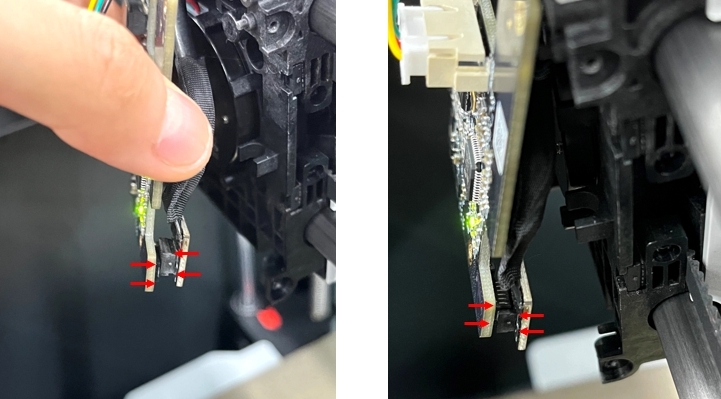

1. Asentamiento del conector: Asegurate de que el zócalo no esté levantado, desalineado o puesto al revés (los contactos deben mirar hacia arriba). Una instalación incorrecta puede activar errores HMS.

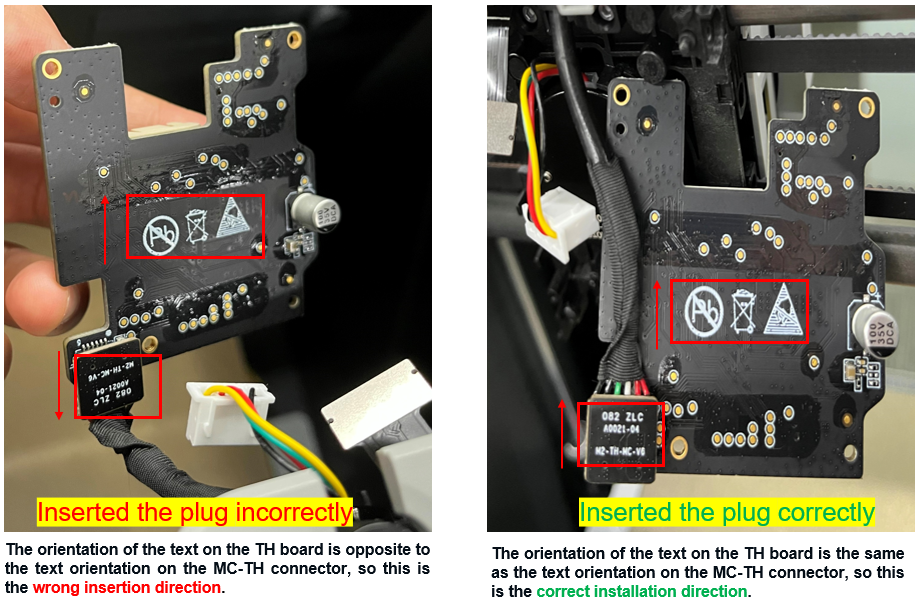

2. Orientación del conector: Revisá que la dirección del texto en el conector del cable del cabezal coincida con la dirección del texto en la Placa TH. Si el enchufe está al revés, puede causar un cortocircuito en la fuente de alimentación de la impresora.
Paso 2. Asegurar la Placa TH
Con el conector del motor mirando hacia afuera, instalá la Placa TH en la tapa trasera del carro. Ajustá los 3 tornillos y conectá el cable del motor del extruder.
Paso 3. Reconectar el cable FPC
Reconectá el cable FPC en el puerto correspondiente de la Placa TH. Fijate que el cable esté bien asentado y trabado.
Paso 4. Reinstalar la tapa trasera del cabezal
Volvé a poner la tapa trasera. Asegurate de que los clips superiores estén alineados y poné los 4 tornillos para asegurarla.
Paso 5. Verificar el reemplazo
Mirá la sección de Verificación del funcionamiento.
Reemplazar la Placa de conexión del extruder
Sacar la Placa de conexión del extruder
Paso 1. Preparación
- Filamento descargado.
- ❗❗❗ Apagá la impresora y desenchufá el cable de corriente.
Paso 2. Sacar la tapa frontal del cabezal
Abrí el conjunto de la tapa frontal del cabezal.
Paso 3. Desconectar los 3 conectores
Desconectá los 3 conectores de la Placa de conexión del extruder: placa del sensor Hall, ventilador del hotend y calentador del hotend.
Paso 4. Retirar la Placa de conexión del extruder
Desconectá el cable FPC y usá la llave Allen H1.5 para sacar los 2 tornillos. Retirá la placa de la tapa frontal del carro.
Instalar la Placa de conexión del extruder
Paso 1. Asegurar la Placa de conexión del extruder
Poné la nueva Placa de conexión del extruder en la tapa frontal del carro. Usá la llave Allen H1.5 para ajustar los 2 tornillos. Después, alineá el extremo del cable FPC con el puerto de la nueva placa y presionalo hasta que trabe.
Paso 2. Conectar los 3 conectores
Conectá los cables del ventilador del hotend, el calentador del hotend y la placa del sensor Hall en ese orden.
Paso 3. Reinstalar la tapa frontal del cabezal
Paso 4. Verificar el reemplazo
Mirá la sección de Verificación del funcionamiento.
Reemplazar tanto la Placa TH como la Placa de conexión del extruder
Sacar la Placa TH y la Placa de conexión del extruder
Paso 1. Preparación
- Filamento descargado.
- ❗❗❗ Apagá la impresora y desenchufá el cable de corriente.
Paso 2. Sacar la carcasa del cabezal
Consultá la guía de Carcasa del cabezal para retirar la carcasa completa.
Paso 3. Sacar el cable FPC
Desconectá ambos extremos del cable FPC y sacalo.
Paso 4. Sacar la Placa de conexión del extruder
Desconectá los 3 conectores (sensor Hall, ventilador y calentador del hotend). Usá la llave Allen H1.5 para sacar los 2 tornillos y retirá la placa.
Paso 5. Sacar los tornillos de la Placa TH
Desconectá el cable del motor del extruder y usá la llave Allen H1.5 para sacar los 3 tornillos.
Paso 6. Retirar la Placa TH
Da vuelta la Placa TH. Desconectá el cable del cabezal en la parte de atrás y retirala.
Instalar la Placa TH y la Placa de conexión del extruder
Paso 1. Instalar la Placa TH
Conectá el cable del cabezal. Después, con el conector del motor mirando hacia afuera, instalá la Placa TH en la tapa trasera del carro.
⚠️ Nota: Asegurate de que el conector esté bien puesto y que la orientación sea la correcta para evitar cortocircuitos o errores HMS.
Paso 2. Asegurar la Placa TH
Ajustá los 3 tornillos y conectá el cable del motor del extruder.
Paso 3. Instalar la Placa de conexión del extruder
Instalá la placa en la tapa frontal del carro. Ajustá los 2 tornillos. Conectá el ventilador, el calentador y el sensor Hall en orden.
Paso 4. Instalar el cable FPC
Poné el cable FPC en el canal de cables arriba del carro. Conectá ambos extremos en los puertos de la Placa de conexión del extruder y la Placa TH.
Verificación del funcionamiento
Una vez terminada la instalación, encendé la impresora y verificá que todo funcione correctamente desde la pantalla o Bambu Studio (temperatura del hotend, ventiladores y movimiento del motor del extruder).
Notas finales
Última edición por Guacamole el 26/05/2026.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
