Este es el panel de plástico que se encuentra en el lado izquierdo de la impresora P1S. Si el panel se deformó durante el transporte o sufrió algún daño, podés reemplazarlo siguiendo esta guía paso a paso.
Cuándo usarlo
Usá este procedimiento cuando el panel plástico izquierdo esté deformado o dañado. Podés conseguir el repuesto original en nuestra tienda oficial.
Herramientas y materiales necesarios
- Un panel plástico izquierdo nuevo
- Llave hexagonal H2.0
- Lista de tornillos: Tornillo A (ST3*4.5), Tornillo B (BT3*5), Tornillo C (BT2*3.5), Tornillo D (BT3*6), Tornillo E (M3*4.5), Tornillo F (M3*3) y Tornillo G (BT3*12).
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora y la desconectes de la corriente antes de realizar cualquier tarea de mantenimiento. Dejar la máquina prendida puede provocar cortocircuitos, daños electrónicos permanentes y riesgos para tu seguridad personal. Si tenés dudas, abrí un ticket en nuestra página de soporte.
Cómo sacar el panel plástico dañado

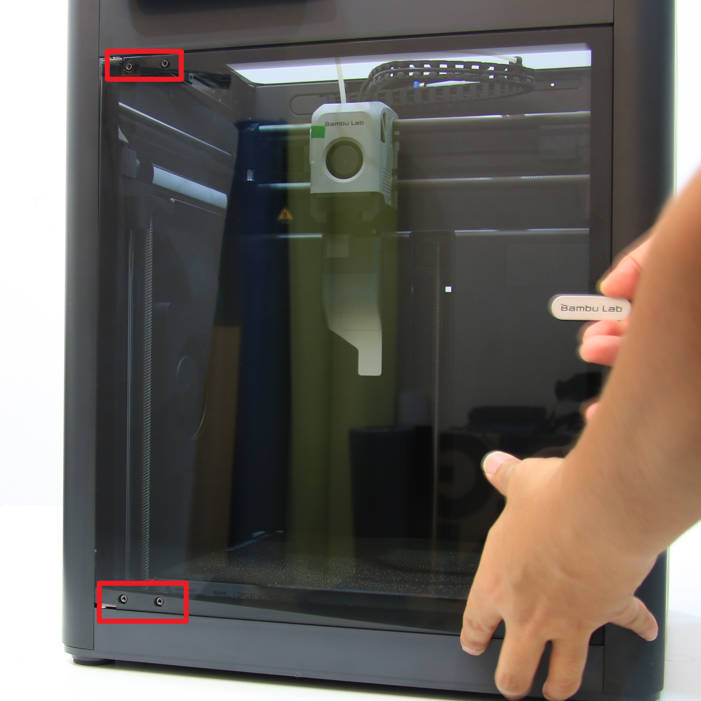

Paso 1 - Sacá la puerta de vidrio frontal
Retirá la puerta siguiendo la guía de reemplazo correspondiente. Si tu versión tiene pegamento extra, usá un secador de pelo para ablandarlo y sacalo con cuidado.
Paso 2 - Sacá la cubierta frontal
Retirá la placa de vidrio superior, la pantalla y la cubierta frontal de la P1S.

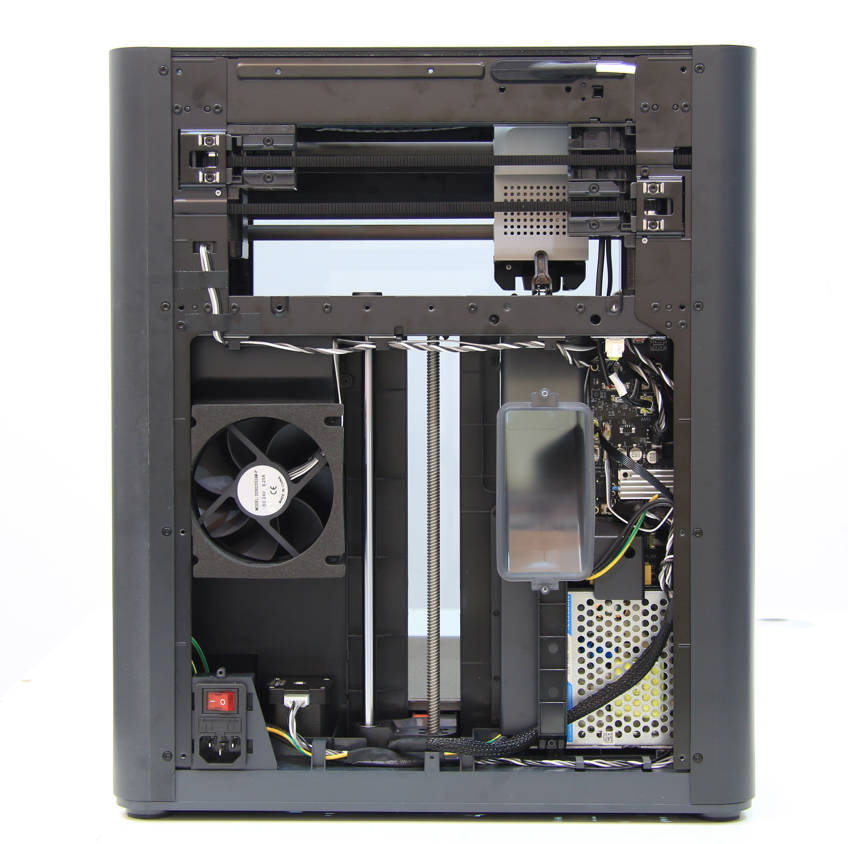

Paso 3 - Sacá el panel trasero de metal
Retirá los tornillos de la parte posterior para sacar el panel metálico.

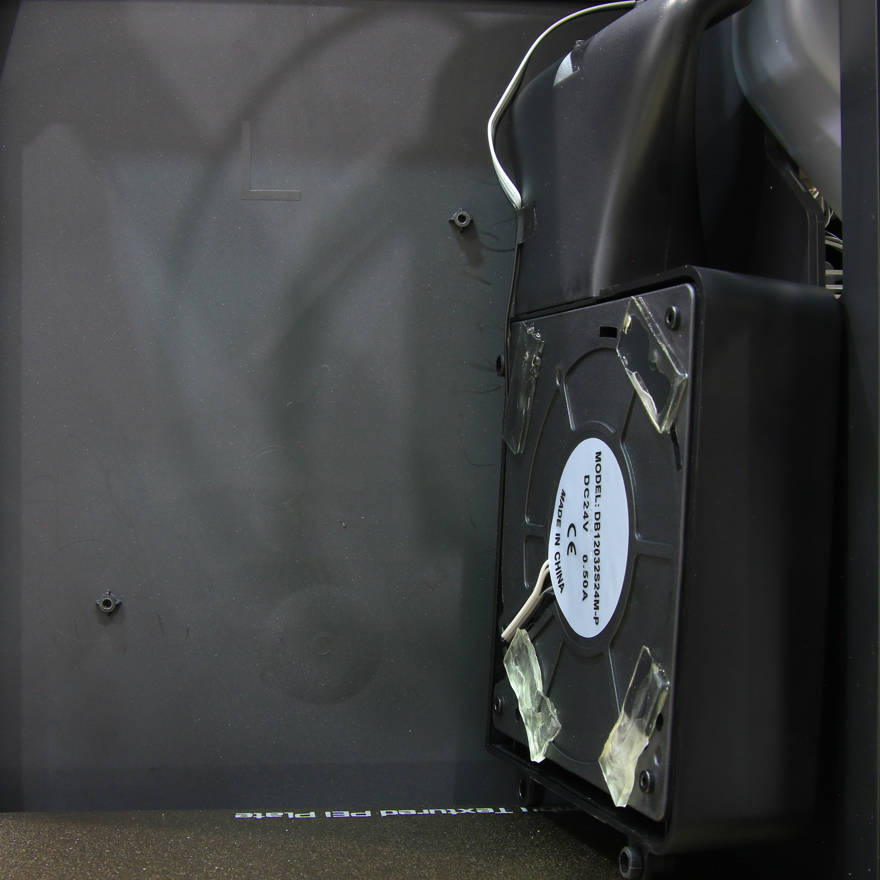

Paso 4 - Sacá el ventilador auxiliar de enfriamiento de piezas
Desmontá el ventilador auxiliar que está sujeto al panel izquierdo.
Paso 5 - Sacá los tornillos y retirá el panel

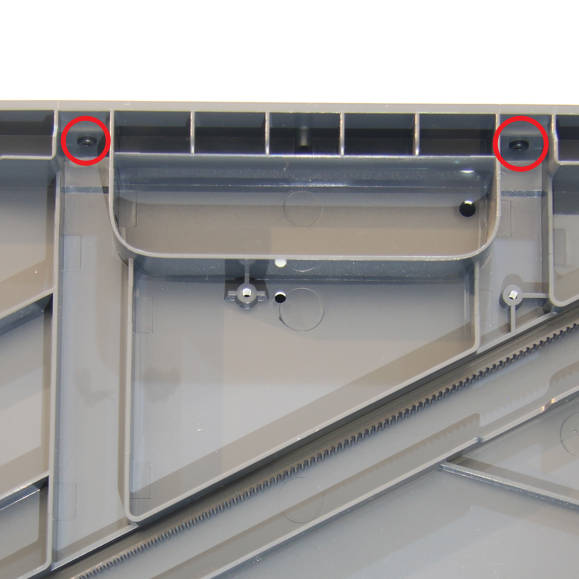

- Sacá los 4 tornillos C de la parte superior del panel.

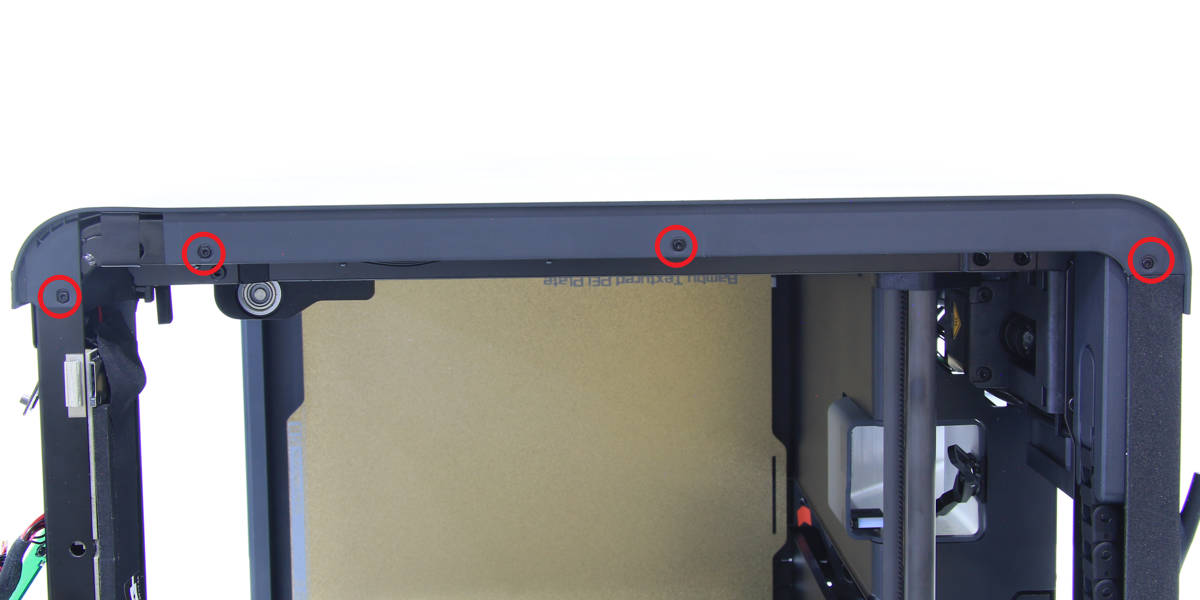

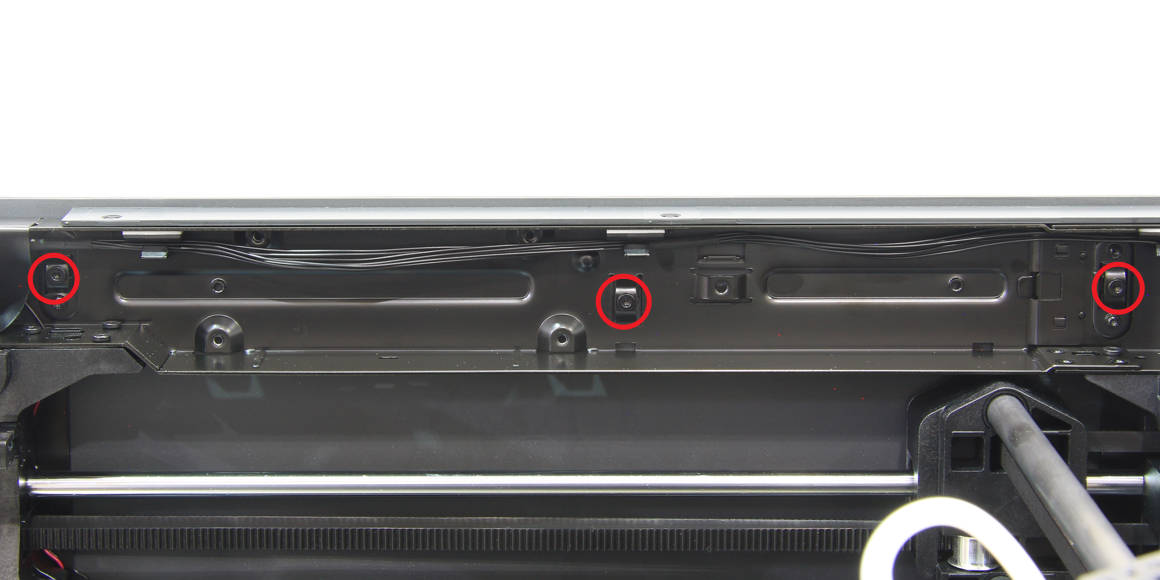

- Sacá los 3 tornillos D de la viga superior.

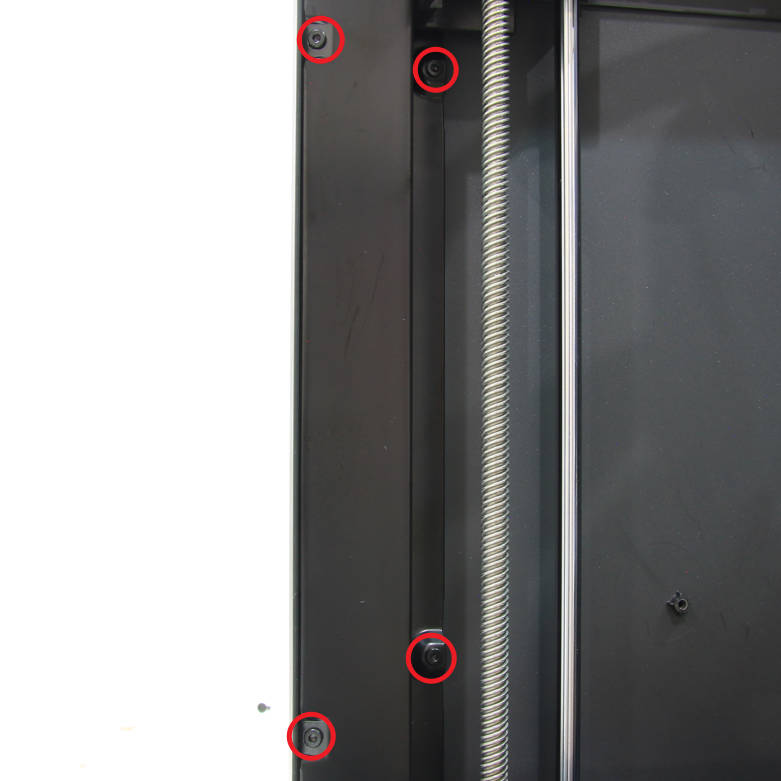

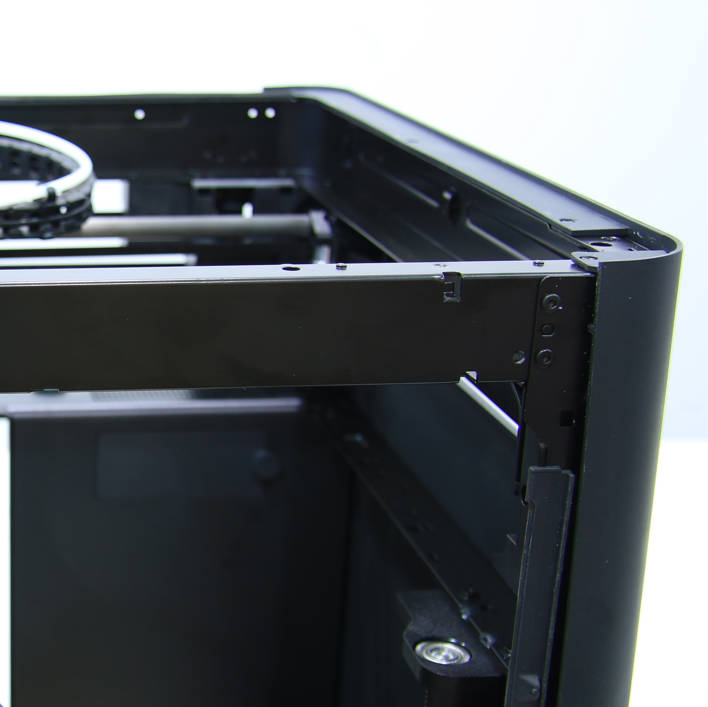

- Sacá los 4 tornillos D del pilar frontal y el tornillo D de la viga media.

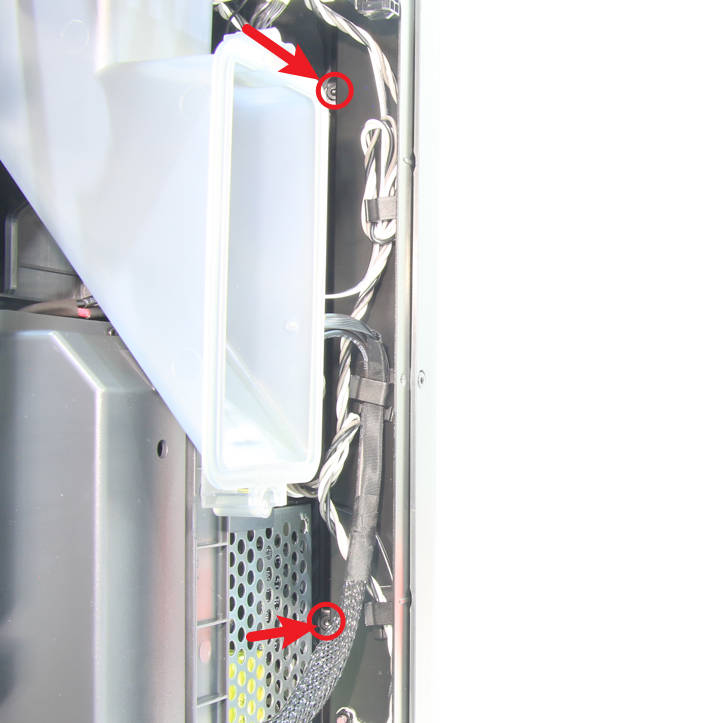

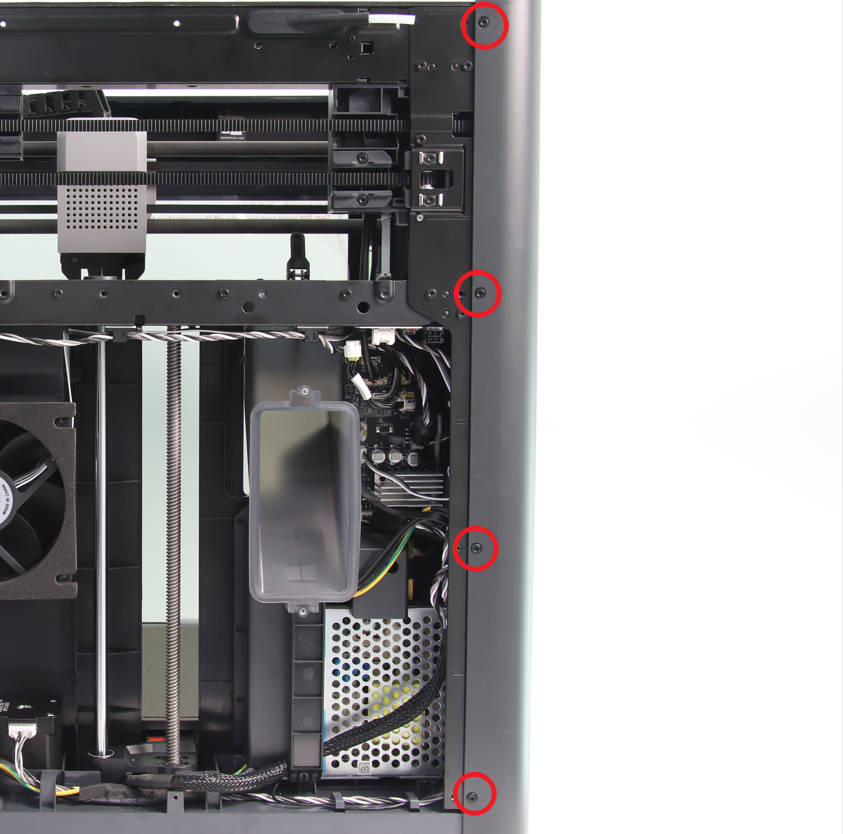

- Sacá los 2 tornillos D del pilar trasero y los 4 tornillos A de la parte posterior.

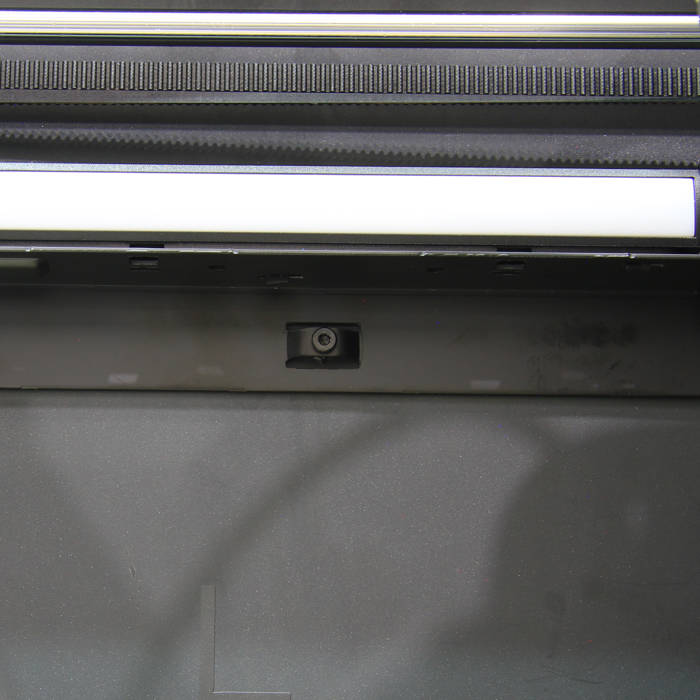

- Acostá la impresora sobre su lado derecho y sacá los últimos 2 tornillos D de la base para liberar el panel.
Instalación del nuevo panel plástico
Paso 1 - Colocá el panel y ajustá los tornillos
Con la impresora de costado, presentá el nuevo panel y ajustá los 2 tornillos D inferiores. Poné la impresora de pie y volvé a colocar todos los tornillos (C, D y A) en sus posiciones originales siguiendo el orden inverso al desmontaje.
Paso 2 - Reinstalá el ventilador auxiliar
Volvé a colocar el ventilador auxiliar de enfriamiento en el panel izquierdo.
Paso 3 - Instalá el panel trasero de metal
Colocá la chapa trasera y asegurá todos los tornillos correspondientes.
Paso 4 - Instalá la cubierta frontal
Volvé a poner la cubierta frontal, conectá la pantalla y colocá la tapa de vidrio.
Paso 5 - Instalá la puerta de vidrio frontal
Colocá la puerta de vidrio asegurándote de que las bisagras queden bien alineadas.
Verificación de funcionamiento
Una vez terminado el armado, prendé la impresora y comprobá que el panel esté firme, que la puerta abra y cierre correctamente y que el ventilador auxiliar funcione sin obstrucciones.
