Esta guía de la wiki te muestra cómo sacar e instalar el módulo de alimentación de las impresoras de la serie P1.

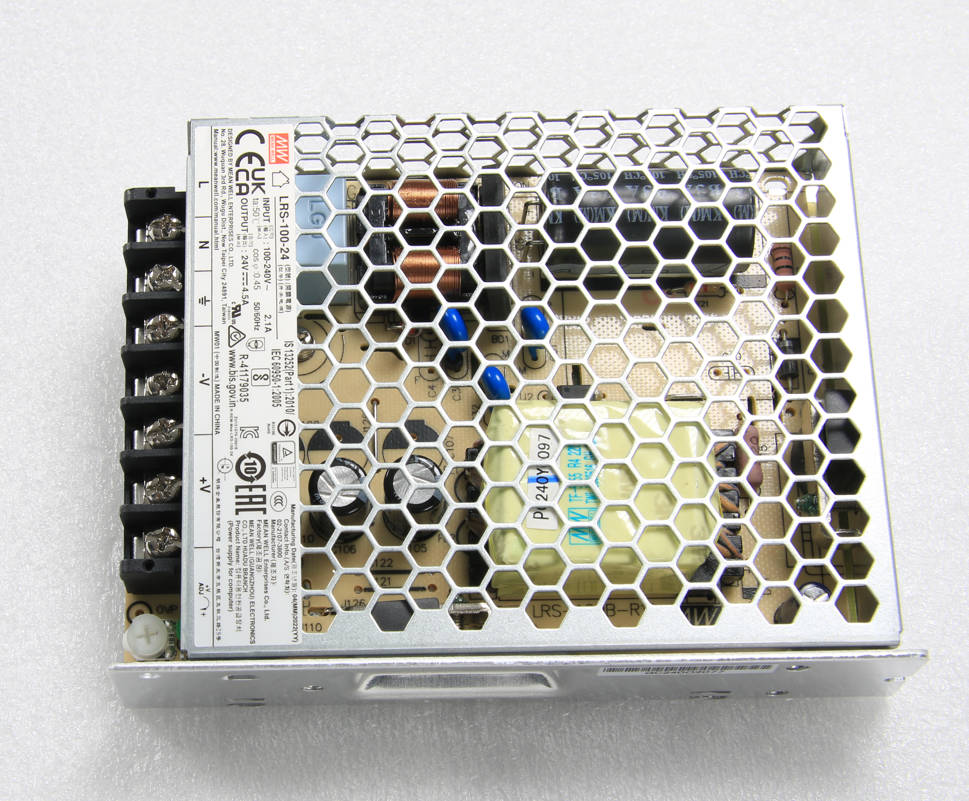

Módulo de alimentación
Herramientas
- Llave Allen
H2.0/1.5 - Destornillador Phillips
Actualización y revisión

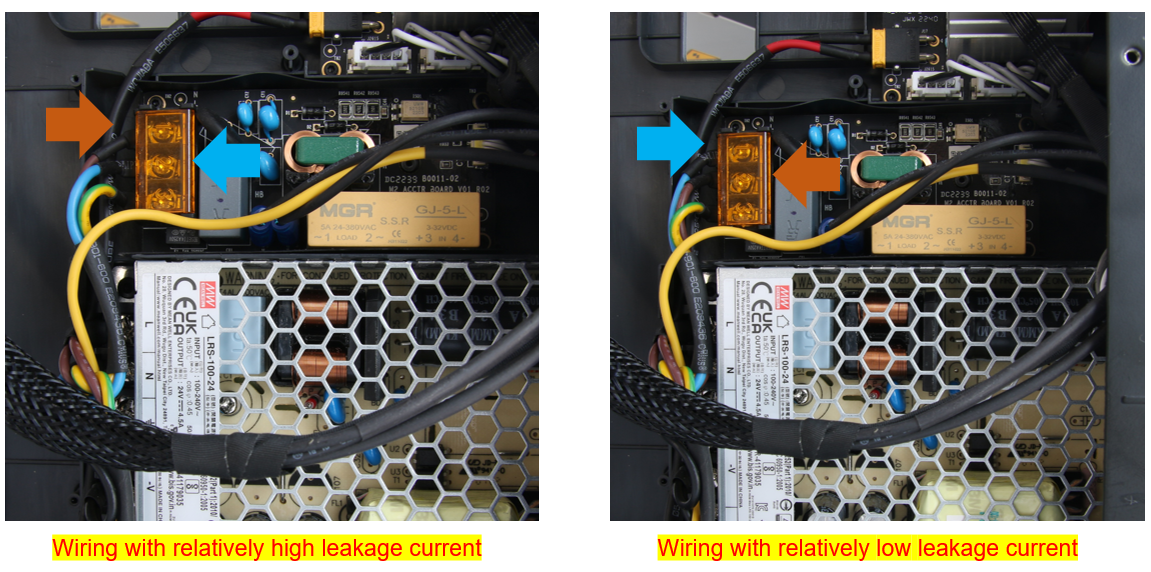

El cableado del lado derecho tiene una corriente de fuga menor: el cable azul se conecta al primer terminal y el cable marrón al segundo.
Las figuras siguientes en este artículo muestran un método de cableado con una corriente de fuga relativamente alta, lo cual no es lo ideal. Te recomendamos mucho que uses el método de la derecha, que tiene baja corriente de fuga, en vez de guiarte por la técnica de la izquierda.
Preparación
Desconectá el cable de alimentación.
Desarmado

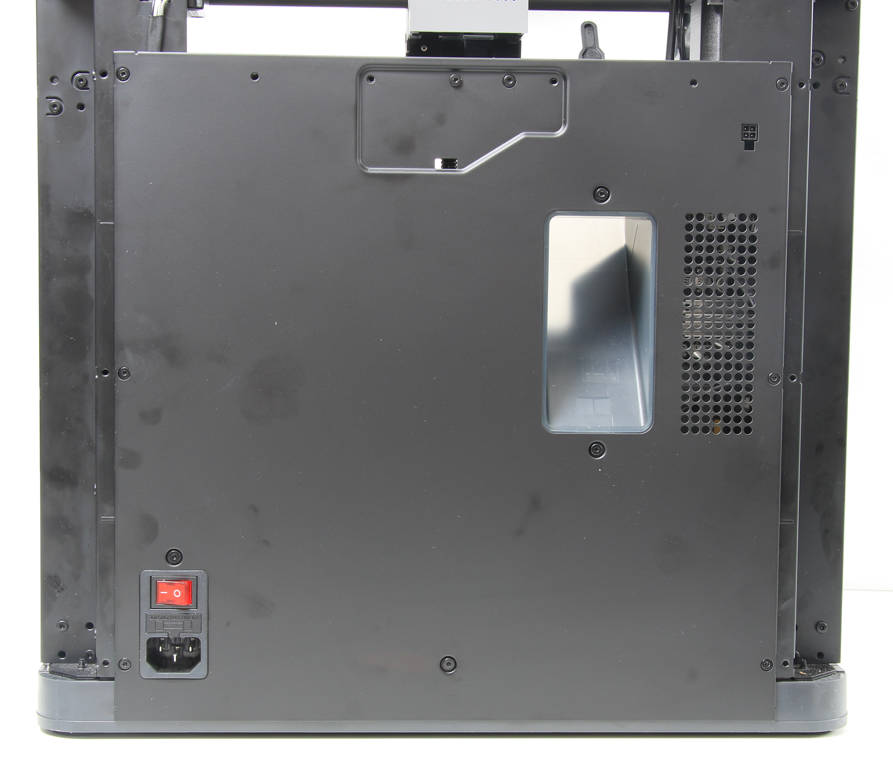

Paso 1 - Sacá el panel trasero, el conducto de purga y la tapa de cables
Fijate en los contenidos relacionados de la tapa de cables para sacar el panel trasero, el conducto de purga y la tapa de cables.

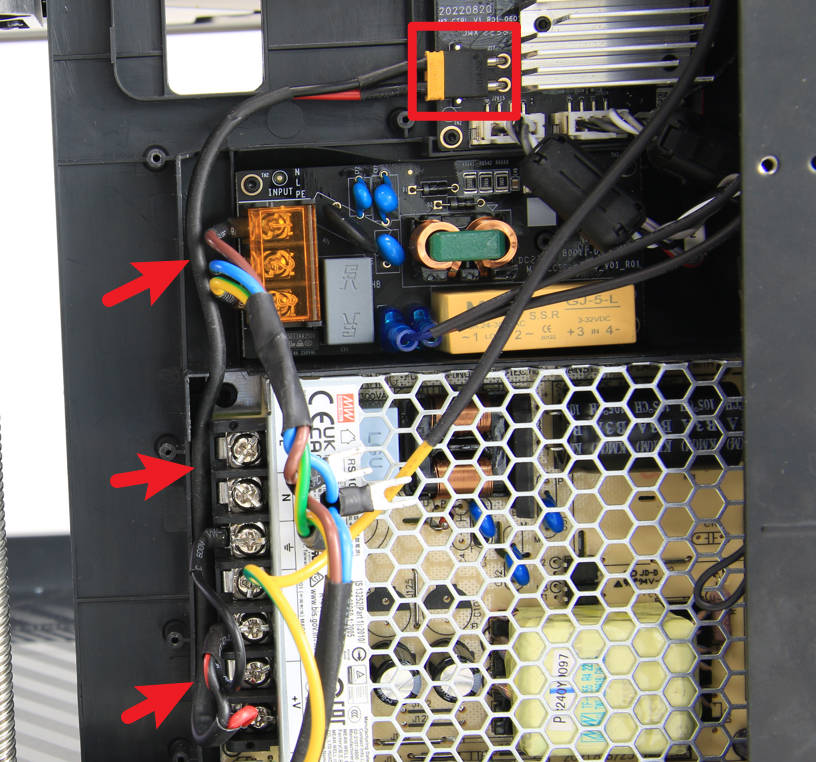

Paso 2 - Desconectá el cable de alimentación

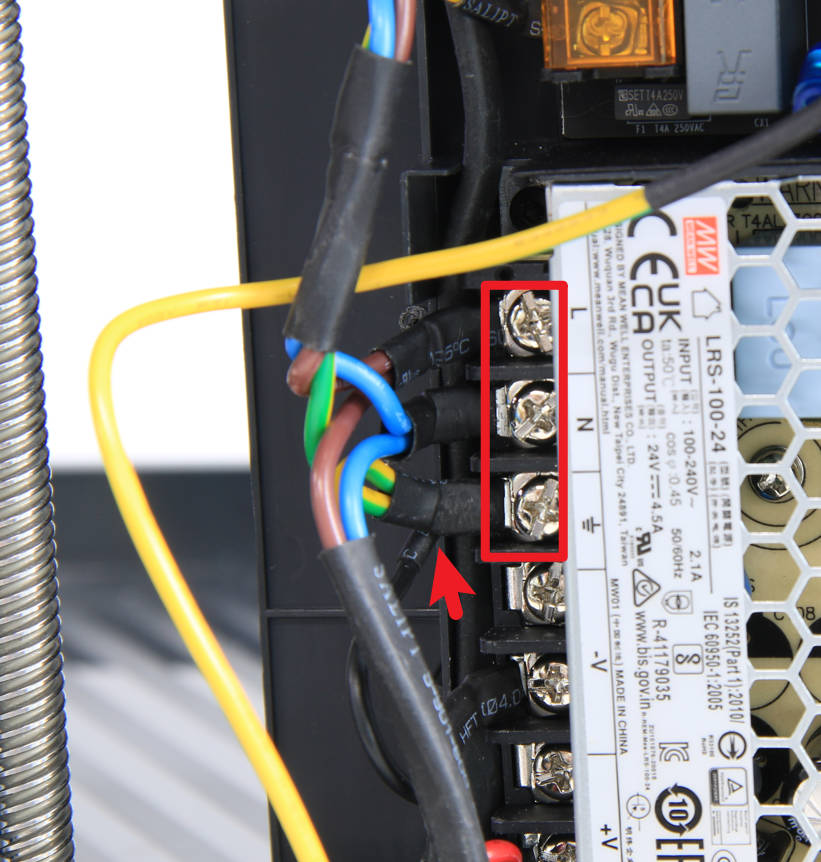

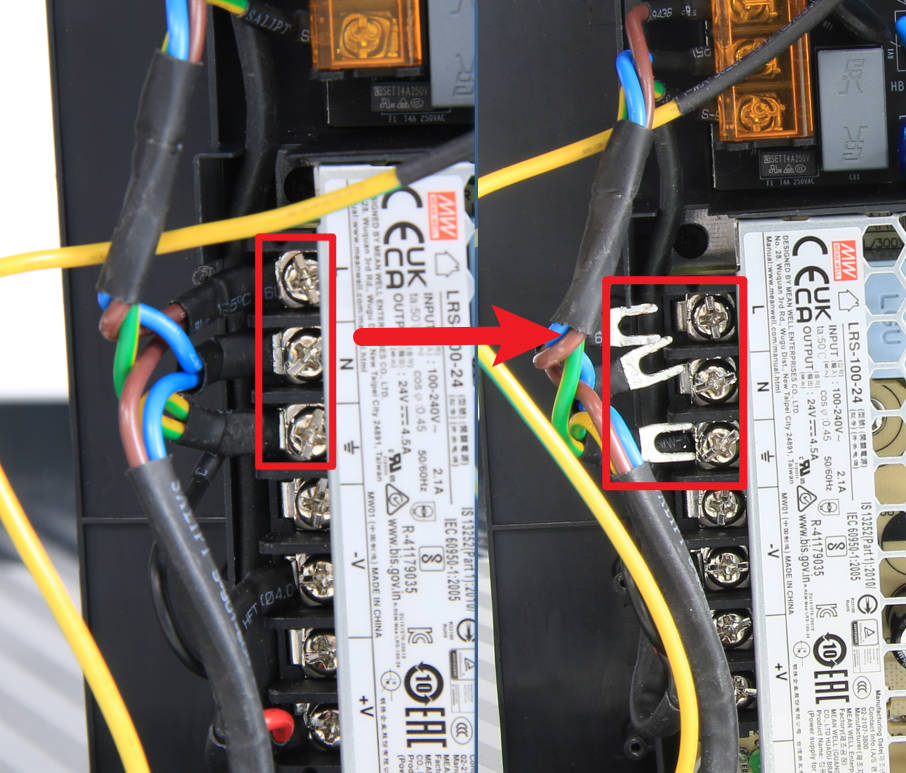

Para soltar los 3 cables de entrada, usá un destornillador Phillips para aflojar los 3 tornillos de presión que los sujetan. Una vez flojos, los cables deberían quedar libres para sacarlos.
Paso 3 - Desconectá el cable de alimentación de la placa MC

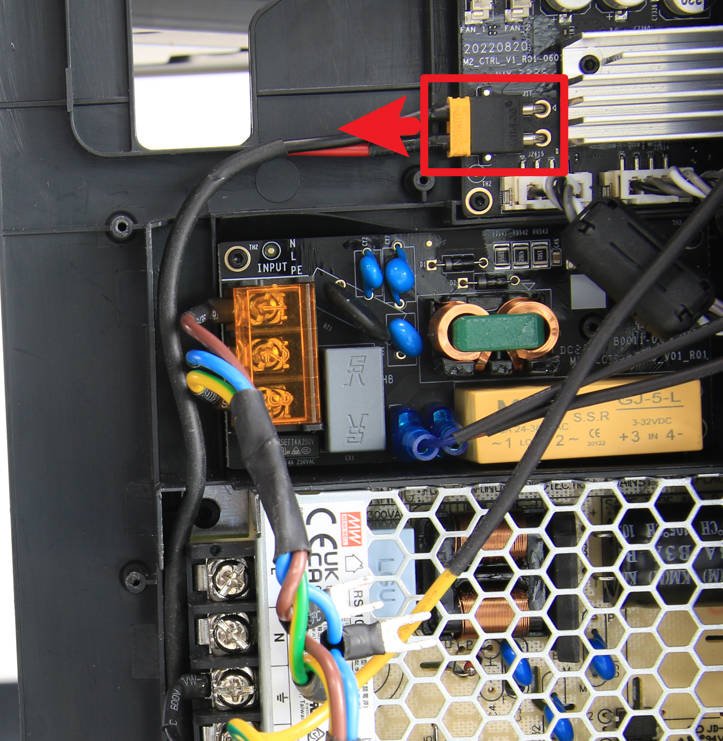

Desconectá el cable de alimentación XT30 de la placa MC.
Paso 4 - Sacá el módulo de alimentación

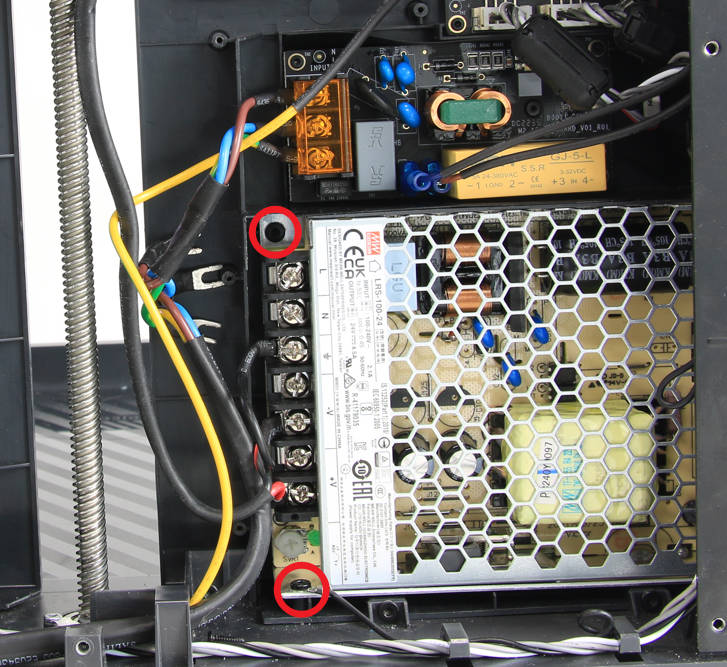

Para sacar el módulo de alimentación, usá una llave Allen para aflojar y sacar los dos tornillos que lo sujetan. Una vez que saques los tornillos, el módulo debería poder levantarse sin problemas.
Paso 5 - Sacá el cable de alimentación XT30

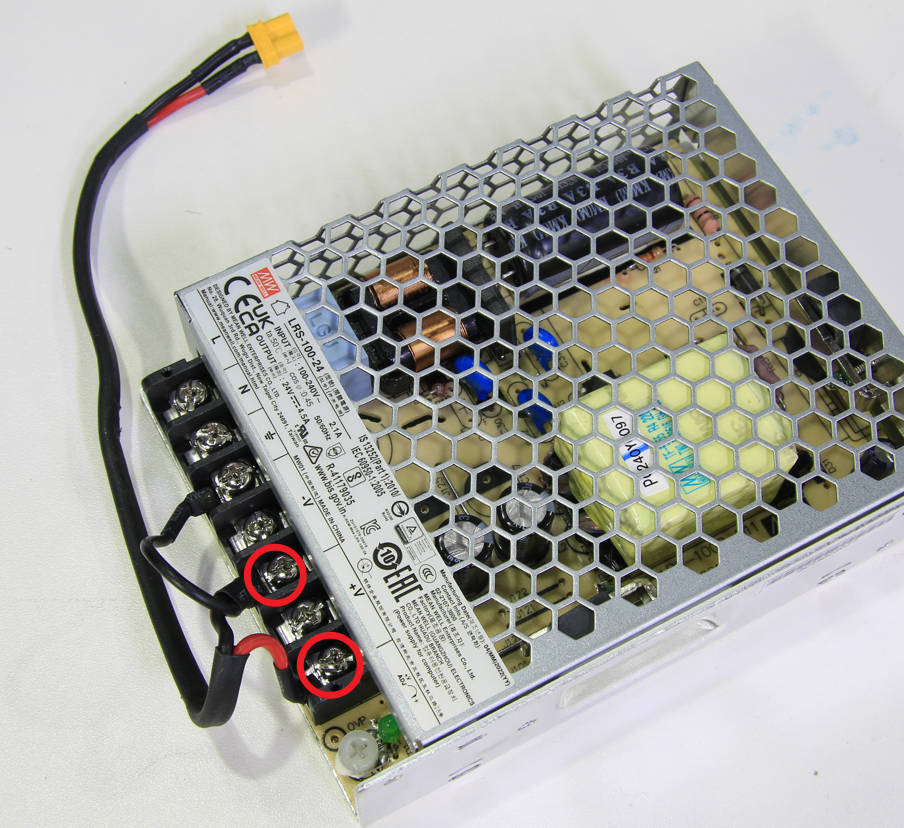

Usá un destornillador Phillips para aflojar los dos tornillos que sujetan el cable de alimentación XT30. Una vez flojos, el cable debería quedar libre.
Armado
Paso 1 - Instalá el cable de alimentación XT30
Conectá el cable de alimentación XT30 al terminal correspondiente, como se ve en la imagen de abajo, y ajustá los 2 tornillos (el tornillo del cable a tierra no hace falta ajustarlo del todo por ahora).
Paso 2 - Instalá el módulo de alimentación
Instalá el módulo en el blindaje interno y ajustá los 2 tornillos; el cable a tierra tiene que quedar sujeto con los tornillos de abajo.
Paso 3 - Conectá el cable de alimentación XT30
Pasá el cable XT30 por la ranura para cables, conectalo a la placa MC y asegurate de que entre hasta el fondo.
Paso 4 - Conectá el cable de alimentación
Insertá los 2 cables de alimentación y el cable a tierra en los terminales correspondientes, y ajustá los tornillos en orden. Ojo de no olvidarte del cable a tierra del cable XT30.
Paso 5 - Armá la impresora

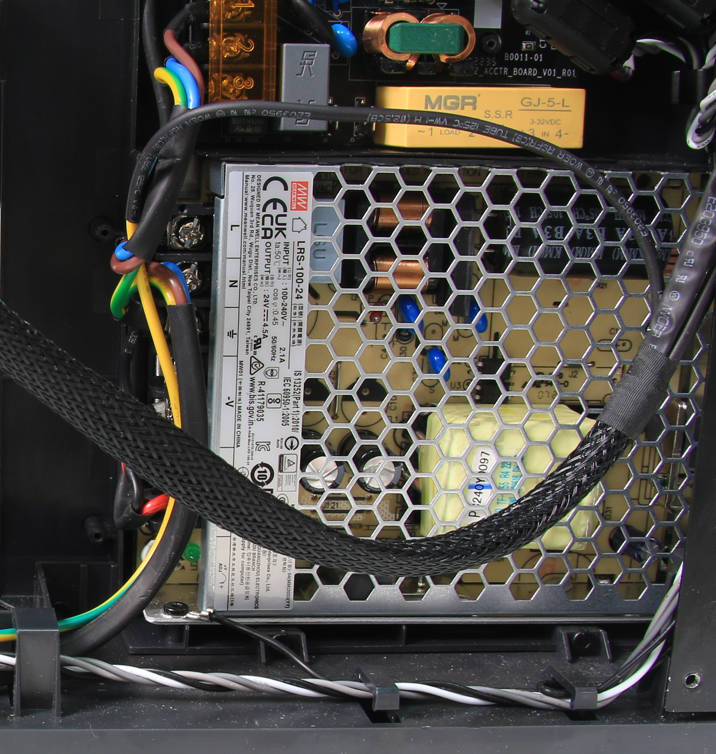

Después de acomodar los cables, fijate en el contenido relacionado de la tapa de cables para instalar la tapa de cables, el conducto de purga y la placa trasera en ese orden.
Cómo verificar
Conectá el cable de alimentación de la impresora, prendela y corré el proceso de calibración del dispositivo. Si la calibración pasa, la operación fue un éxito.
