Esta página te guía para que sepas cómo agregar la cadena de cables a la P1P.

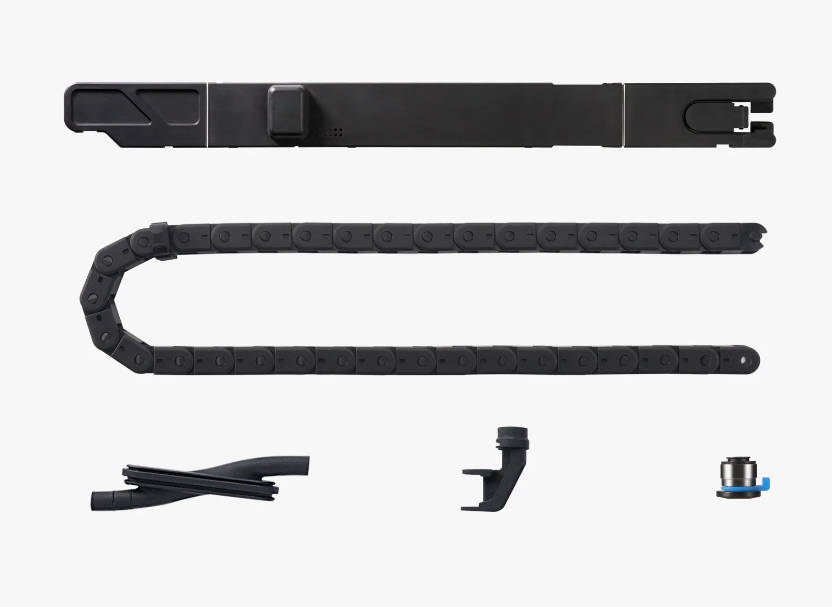

Conjunto de la cadena de cables
Hacé clic acá para ver la guía de reemplazo de la serie X1.
Cuándo usar esta guía
Cuando la cadena de cables se afloja seguido o los eslabones están dañados.
Herramientas y materiales necesarios
- Llave Allen H1.5/2.0
- Pinzas
- Bambu scraper
Lista de tornillos usados para las piezas en esta guía
- Tornillo A (BT2*5): Carcasa del cabezal
- Tornillo B (ST3*4.5): Panel trasero
- Tornillo C (BT3*5): Panel trasero
- Tornillo D (BT2*8): Canaleta de descarte, conjunto de la cadena de cables
- Tornillo E (ST3*8): Soporte de bobina
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier mantenimiento en el equipo o sus componentes electrónicos, incluyendo los cables del cabezal. Dejar la impresora encendida mientras hacés estas tareas puede causar un cortocircuito, lo que puede derivar en daños electrónicos adicionales y riesgos de seguridad.
Cuando hacés mantenimiento o buscás fallas en la impresora, puede que necesites desarmar algunas piezas, incluyendo el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían entrar en cortocircuito si entran en contacto entre sí o con otras piezas metálicas o electrónicas mientras la impresora sigue prendida. Esto puede dañar la electrónica de la impresora y causar daños mayores.
Por eso, es esencial apagar la impresora y desenchufarla de la corriente antes de cualquier trabajo de mantenimiento. Esto va a evitar cortocircuitos o daños en la electrónica del equipo. Al hacerlo, evitás posibles roturas de los componentes electrónicos y te asegurás de que el mantenimiento se haga de forma segura y efectiva.
Si tenés alguna duda o pregunta sobre cómo seguir esta guía, abrí un nuevo ticket en nuestra página de soporte y vamos a hacer lo posible para responderte rápido y darte la asistencia que necesités.
Guía en video
Reemplazo de la cadena de cables de la P1S
Reemplazar solo la cadena de cables

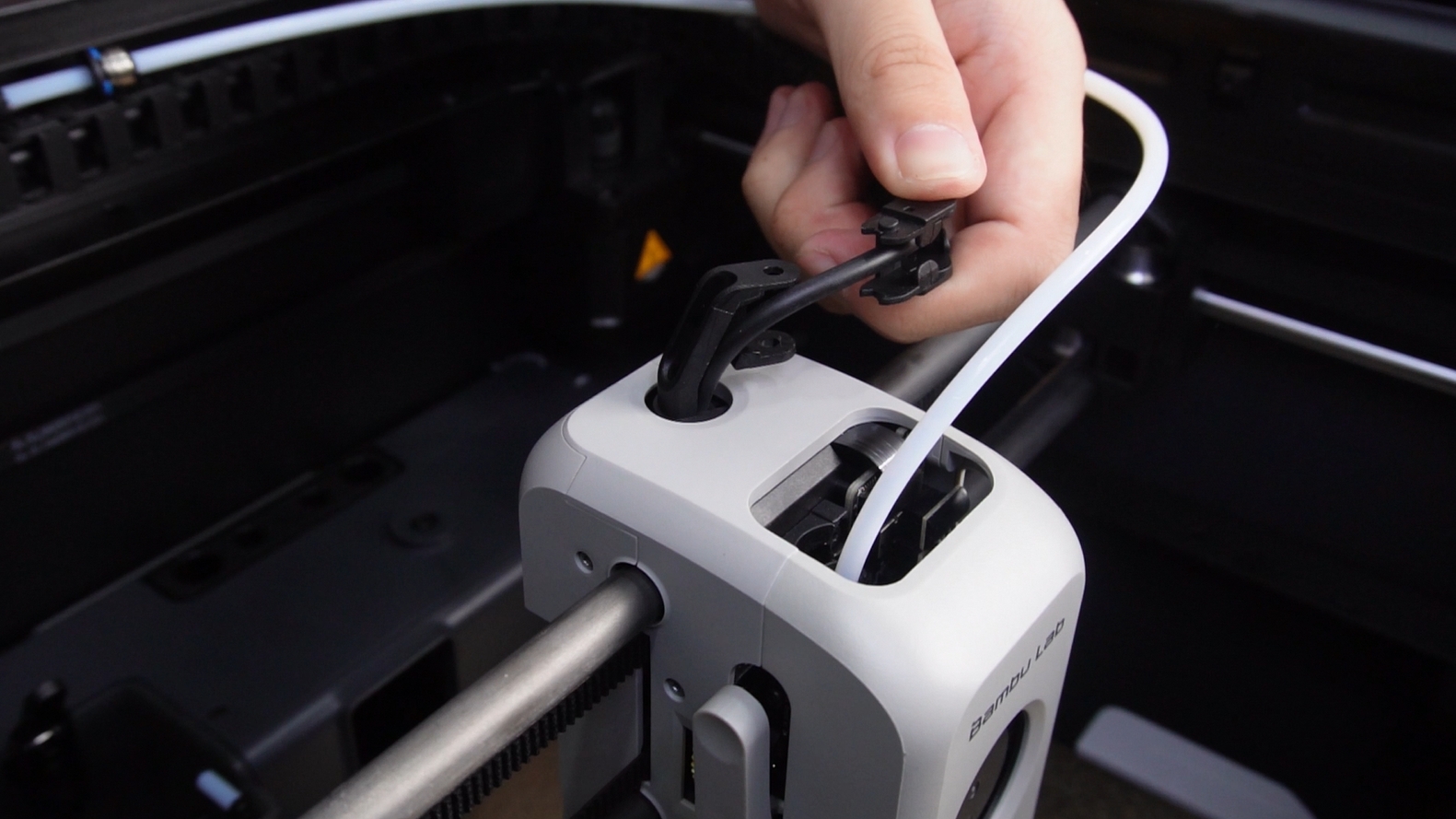

Presioná el eslabón en la parte superior del cabezal para desconectar la cadena de cables.
Contá 2 eslabones desde el extremo final de la cadena de cables y desconectala desde ese punto.

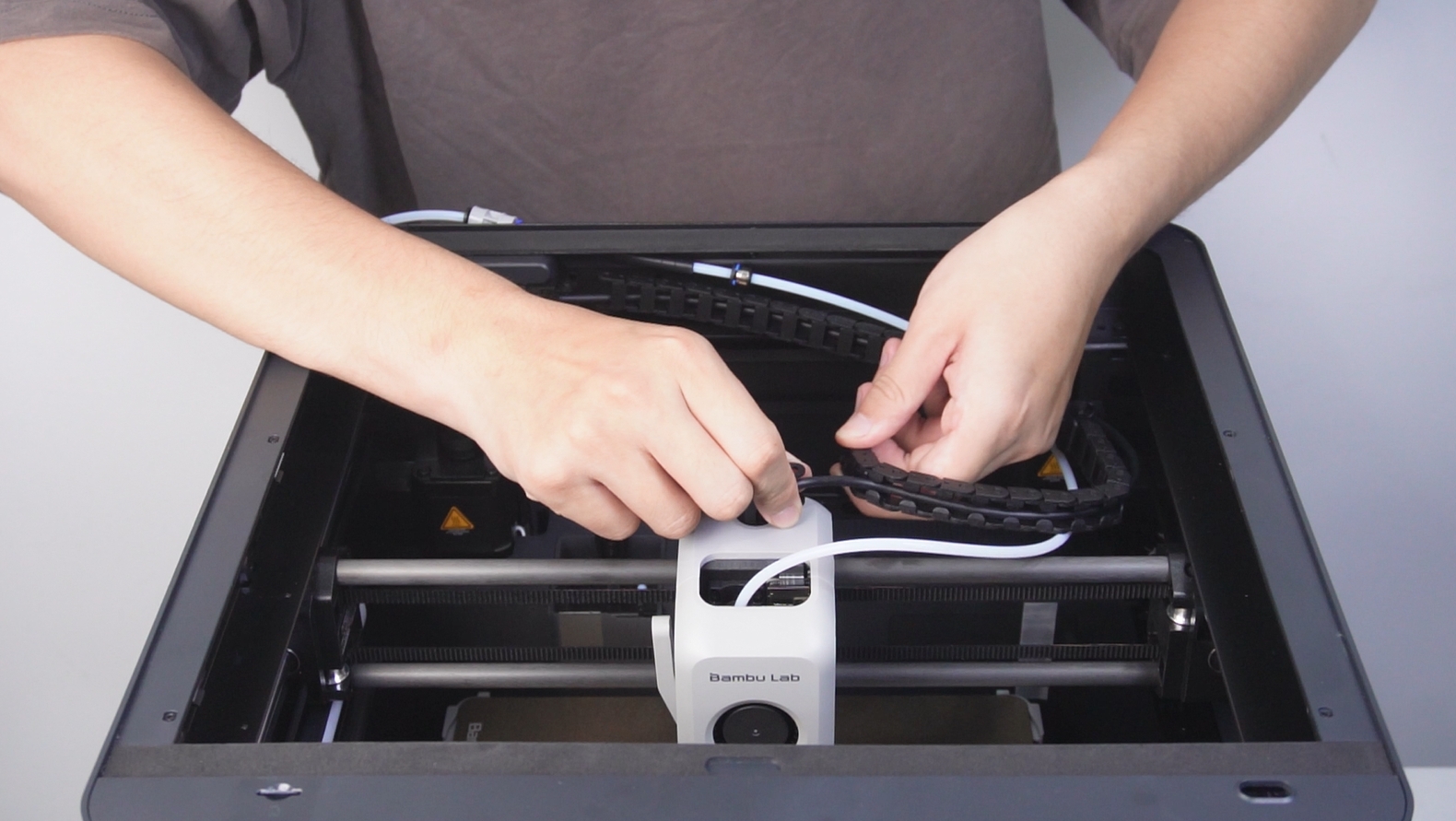

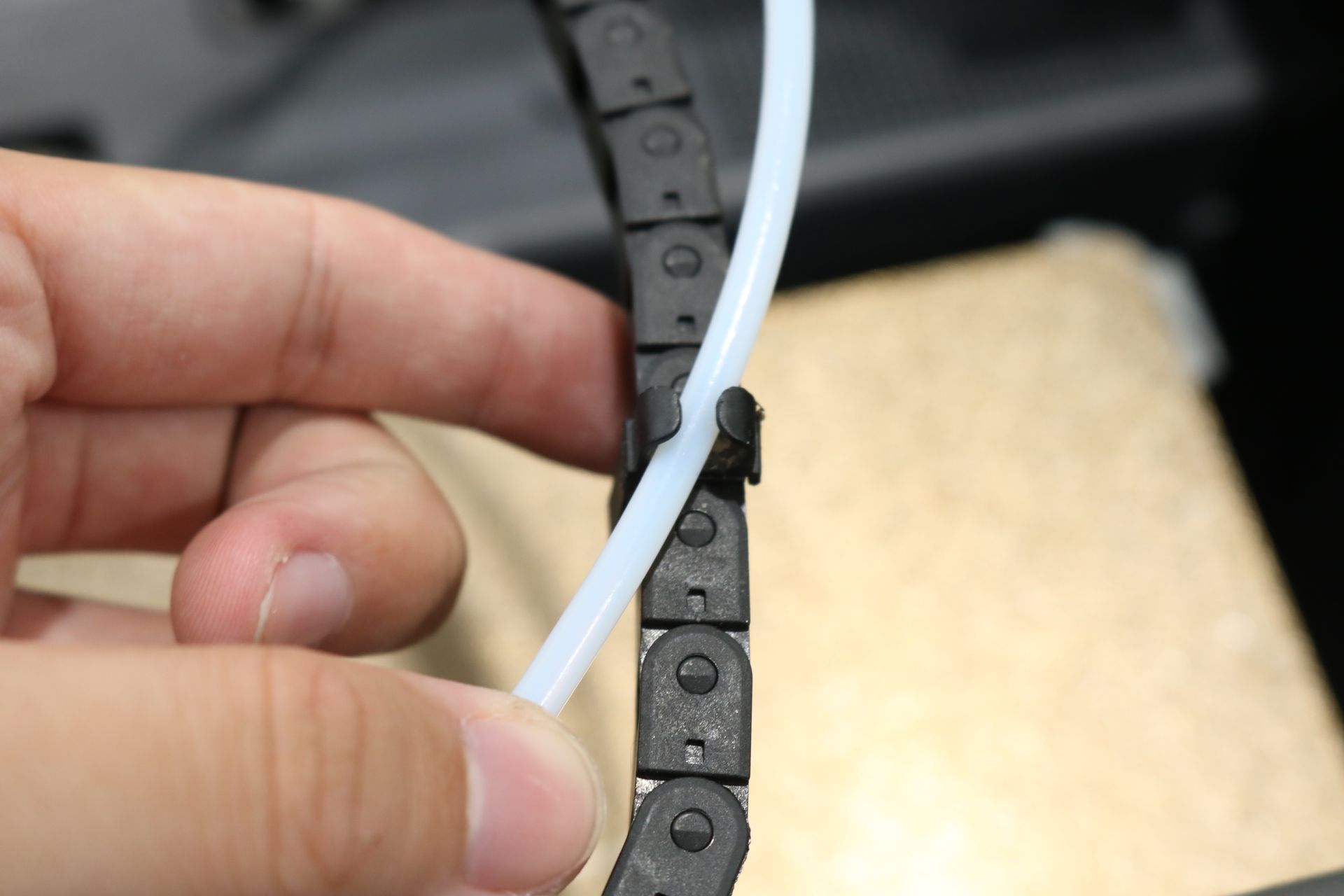

Separá la cadena de cables vieja de los cables.

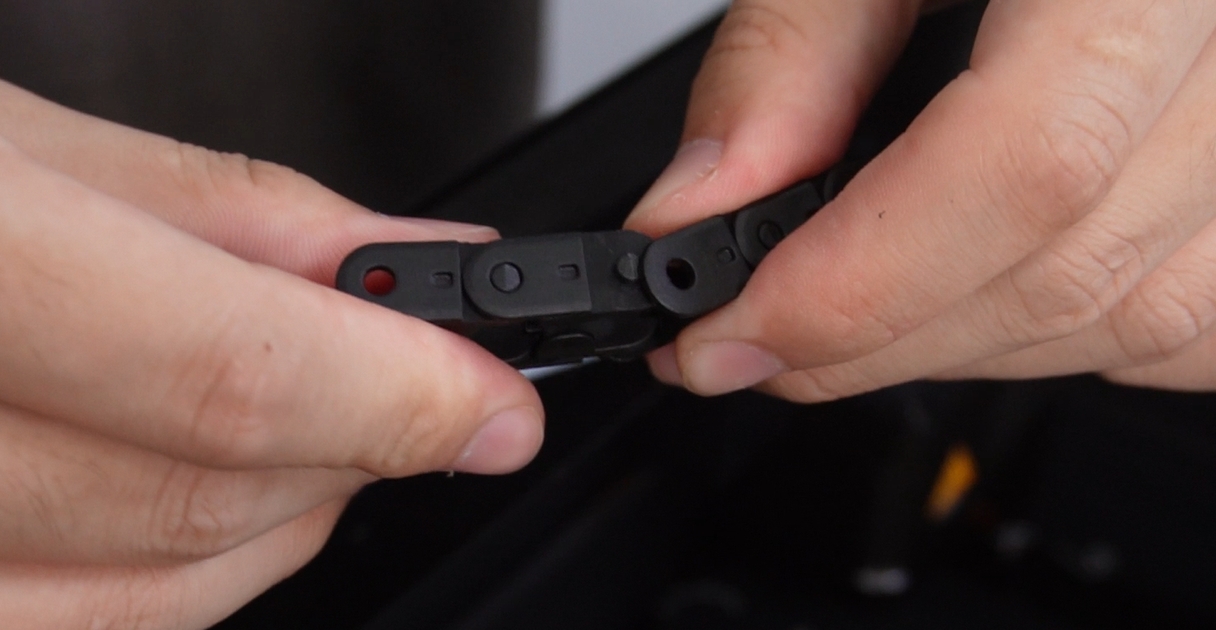

Sacá la cadena de cables nueva y desconectá dos eslabones del extremo final.

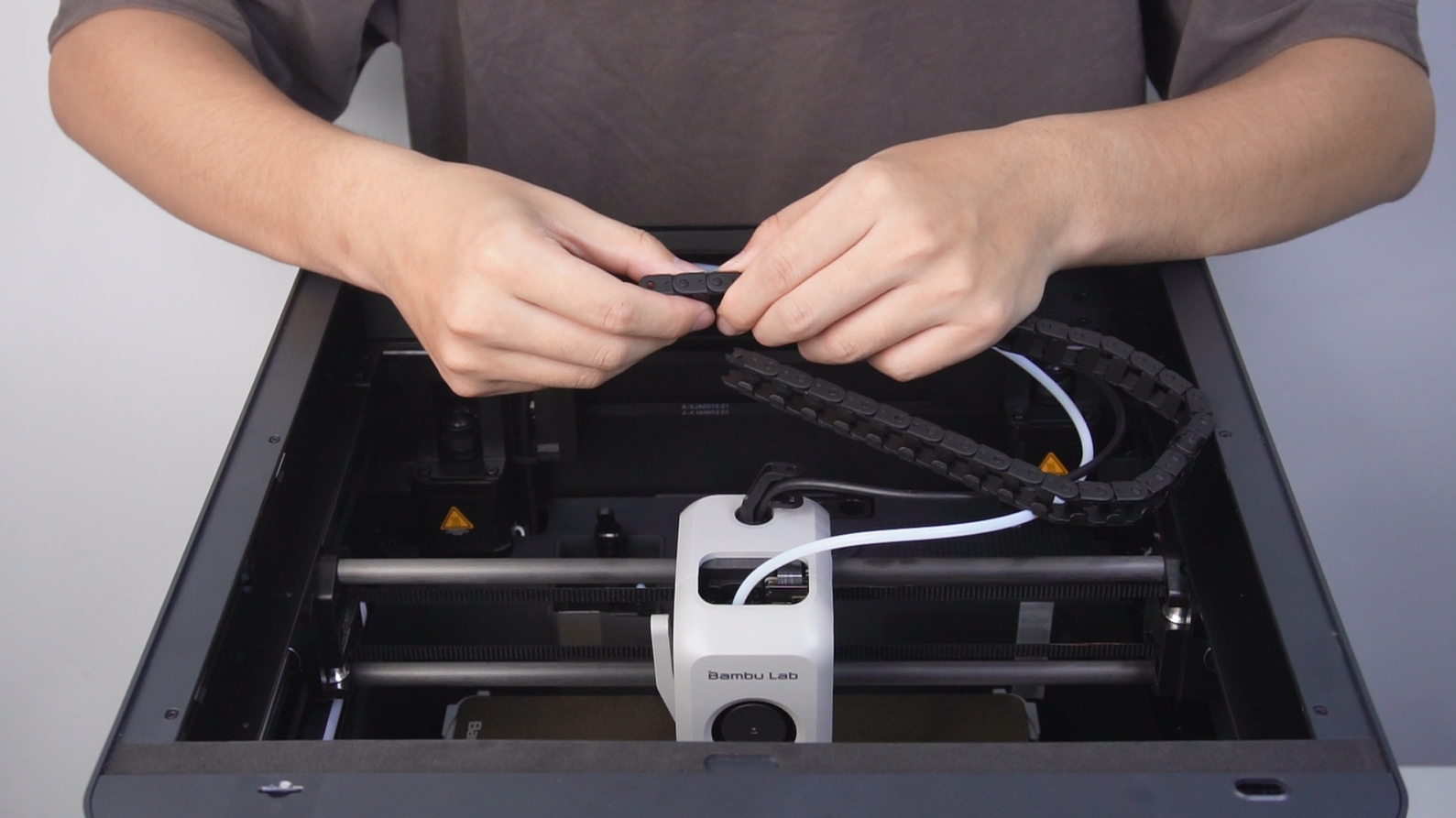

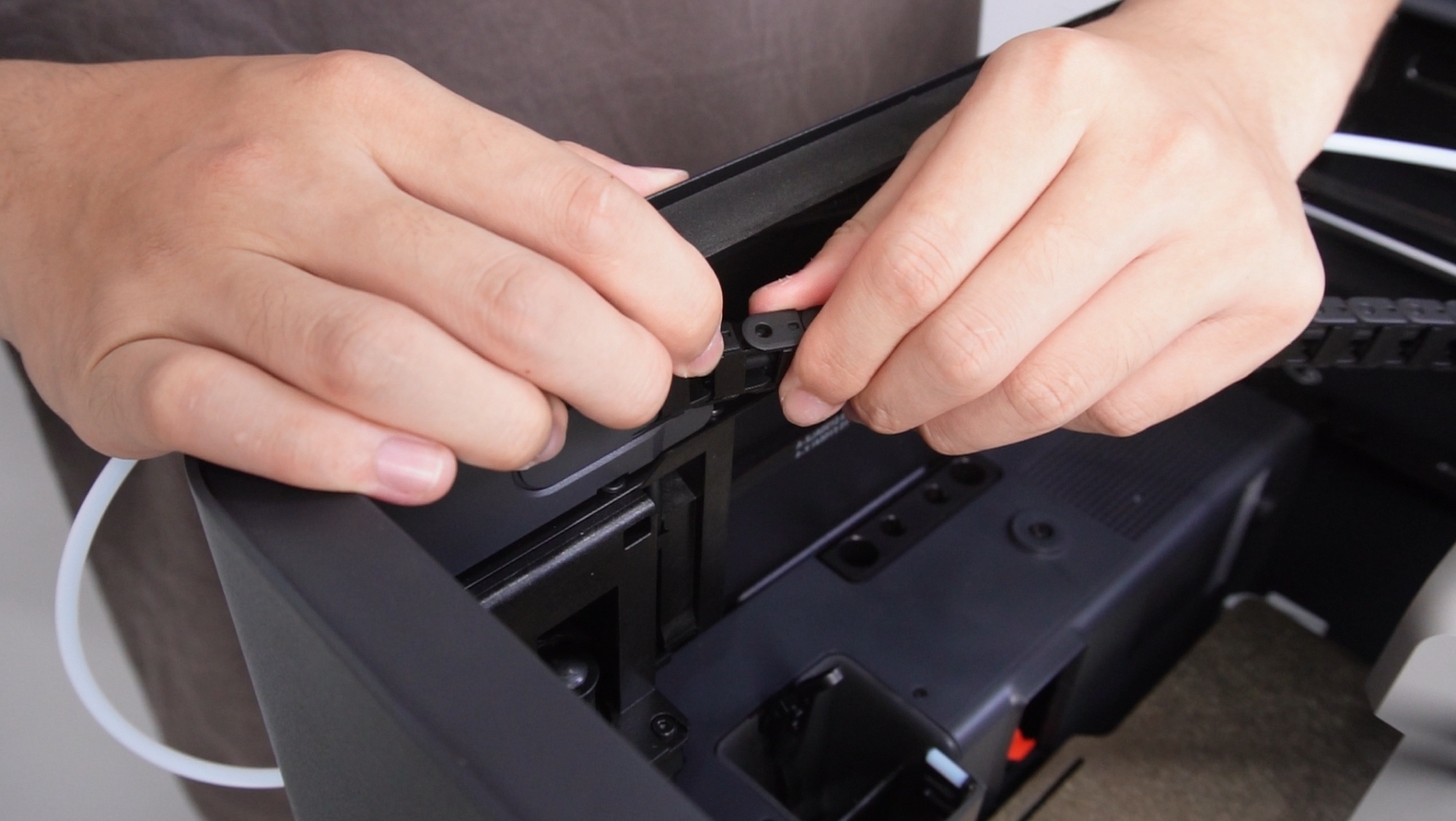

Instalá el extremo final de la cadena de cables en la impresora.

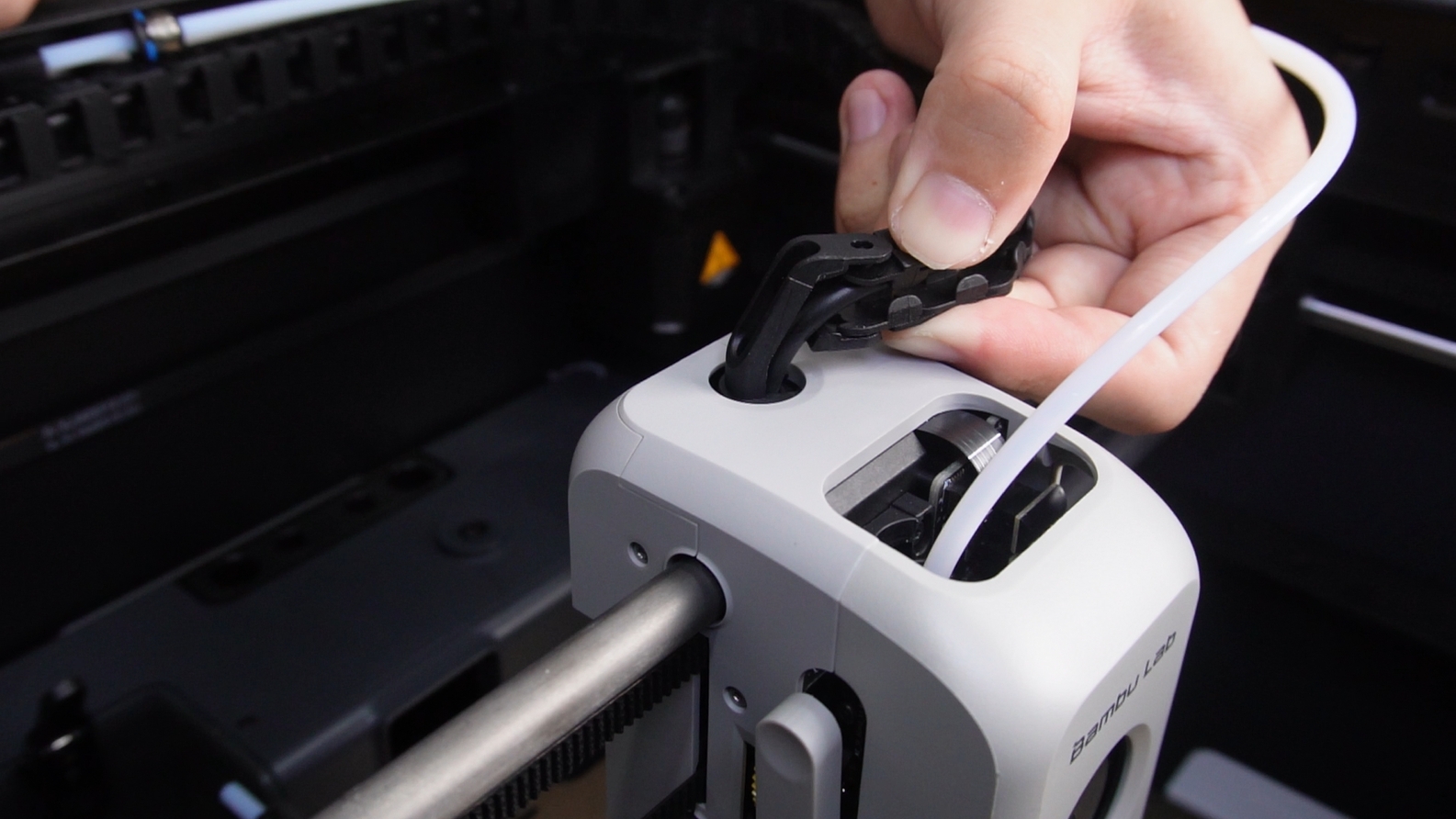

Después, instalá el extremo frontal de la cadena en el cabezal.
Instalá el tubo PTFE.
Instalación completa de la cadena de cables

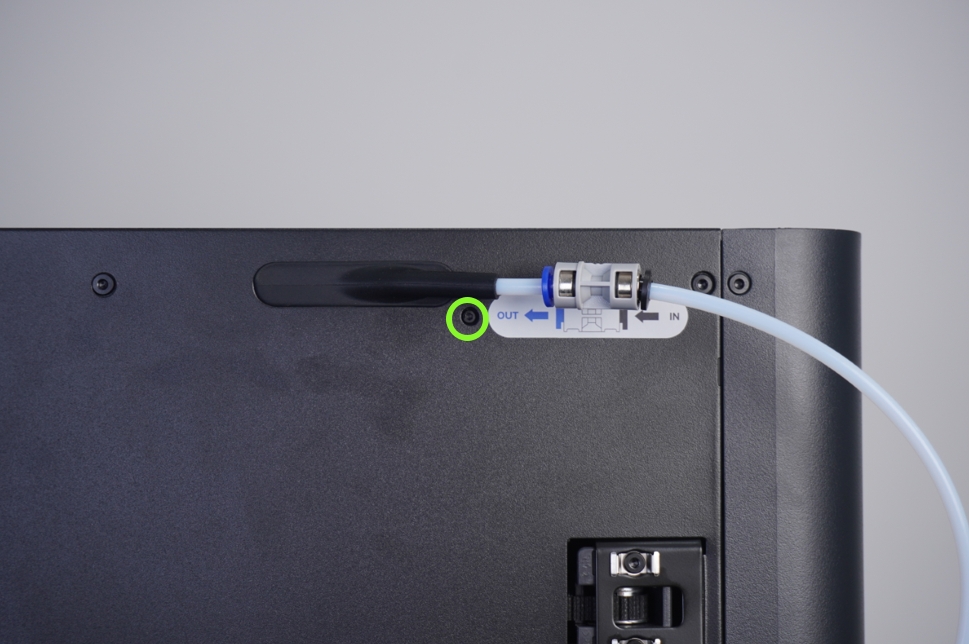

Usá un destornillador H1.5 para aflojar el tornillo en la parte trasera de la impresora, cerca de la entrada de filamento.

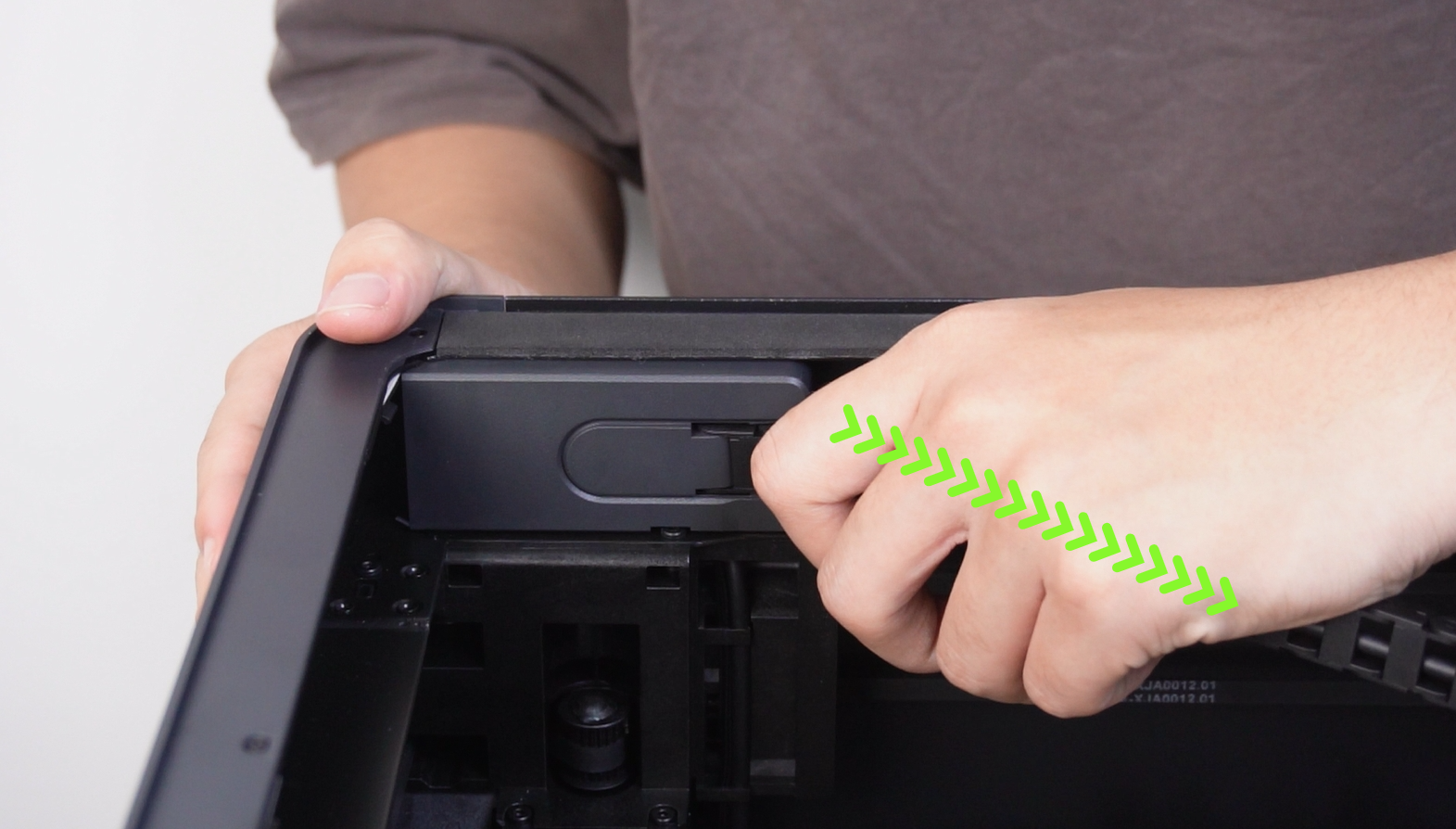

Tirá la cadena de cables hacia adelante para sacar la tapa.
Desconectá la cadena de cables del cabezal.
Sacá el cable de comunicación USB.
Desconectá la tapa en la posición que se muestra en la imagen. La pieza extra está diseñada para proteger la placa base en la X1; no tiene un uso práctico en la P1 y podés elegir si dejarla o no.
Instalá la nueva cadena de cables en la tapa.
Instalá la tapa y ajustá el tornillo.
Insertá el cable USB y el tubo PTFE en la cadena de cables.
Sacá el eslabón de giro en ángulo recto del cabezal.
Instalá el nuevo eslabón en ángulo recto.
Instalá la cadena de cables en el cabezal para completar el reemplazo.
Instalación de la cadena de cables en la P1P
Instalar la cadena de cables completa
Recordatorio:
1. Para evitar la pérdida de pasos causada por una longitud insuficiente del tubo, se recomienda cambiar el tubo PTFE de 530mm por uno de 550mm.
2. No se recomienda instalar directamente un conjunto de cadena de cables en impresoras P1P. Si querés instalarlo, puede que necesites comprar un cable de cabezal de la Serie P1 al mismo tiempo. Tanto los cables de cabezal versión P1P como P1S funcionan con la cadena de cables. Pero se recomienda usar el cable de cabezal versión P1S por su mejor resistencia a las flexiones y dobleces.
Nota:
Si notás que el largo del tubo PTFE es insuficiente, afectando el movimiento del cabezal o causando pérdida de pasos durante la impresión, podés cambiarlo por un tubo PTFE nuevo que sea 20mm más largo que el original.
Si la cadena de cables roza contra las barras de carbono del eje X, podés ajustar el largo del cable USB y guardar la parte que sobre en la placa MC.
Verificar el funcionamiento
Mové el cabezal en círculos para confirmar que el conjunto de la cadena de cables se mueva con normalidad y no haya interferencias con el tubo PTFE.
Paso de calibración después de la operación
Prendé la impresora y ejecutá una calibración.
Notas finales
Esperamos que esta guía detallada te haya sido de ayuda.
Para asegurar una ejecución segura y efectiva, si tenés alguna duda sobre el proceso descrito en este artículo, te recomendamos mandar un ticket técnico sobre tu problema.
Por favor, incluí una foto o video que ilustre el problema, además de cualquier información adicional relacionada con tu consulta.
