Esta es una guía paso a paso para que puedas cambiar el panel trasero de metal de tu P1S sin problemas.
Contenido de la página
- Panel trasero de metal - Serie P1
- Cuándo hacerlo
- Herramientas y materiales necesarios
- Advertencia de seguridad
- Cómo sacar el panel trasero de metal dañado
- Cómo instalar el nuevo panel trasero de metal
- Verificación del funcionamiento
- Pasos de calibración después de la operación
- Notas finales
Panel trasero de metal - Serie P1

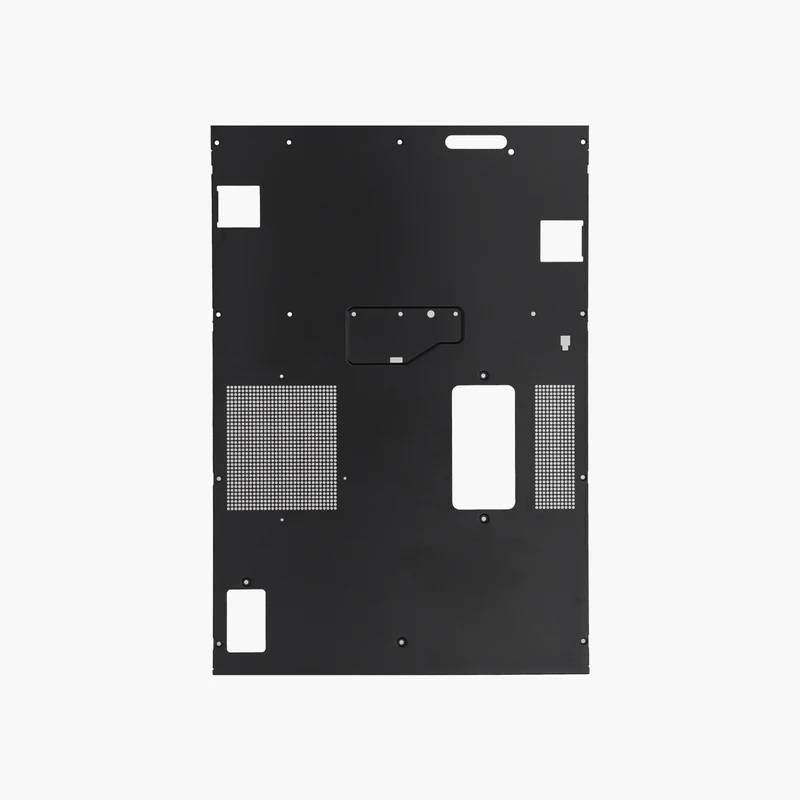

Se trata del panel de metal negro que viene instalado en la parte de atrás de la impresora P1S.
Mirá, lo podés comprar en nuestra tienda oficial acá: Rear Metal Panel - P1 Series.
Cuándo hacerlo
Si el panel trasero de metal se te deformó durante el transporte o por algún golpe, lo mejor es que lo cambies.
Herramientas y materiales necesarios
- Un panel trasero de metal nuevo.
- Llave Hex H2.0.
- Lista de tornillos:
- Tornillo A: BT3*5 (Panel trasero)
- Tornillo B: M3*4.5 (Panel trasero)
- Tornillo C: ST3*4.5 (Panel trasero)
Advertencia de seguridad
¡IMPORTANTE!
Fijate que es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento en la máquina o su electrónica, incluyendo los cables del tool head. Si la dejás prendida mientras metés mano, podés causar un cortocircuito, lo que te va a traer daños electrónicos adicionales y riesgos de seguridad.
Cuando hagas mantenimiento o quieras solucionar algún problema, capaz tengas que desarmar algunas partes, como el hotend. Este proceso deja expuestos cables y componentes que podrían entrar en corto si se tocan entre sí o con otras piezas metálicas mientras la impresora sigue encendida. No te arriesgues a quemar la electrónica de la máquina.
Por eso, antes de arrancar, apagá la impresora y desenchufala de la corriente. Así evitás cualquier lío y te asegurás de que el laburo sea seguro y efectivo.
Si tenés alguna duda sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y te vamos a dar una mano lo antes posible.
Cómo sacar el panel trasero de metal dañado

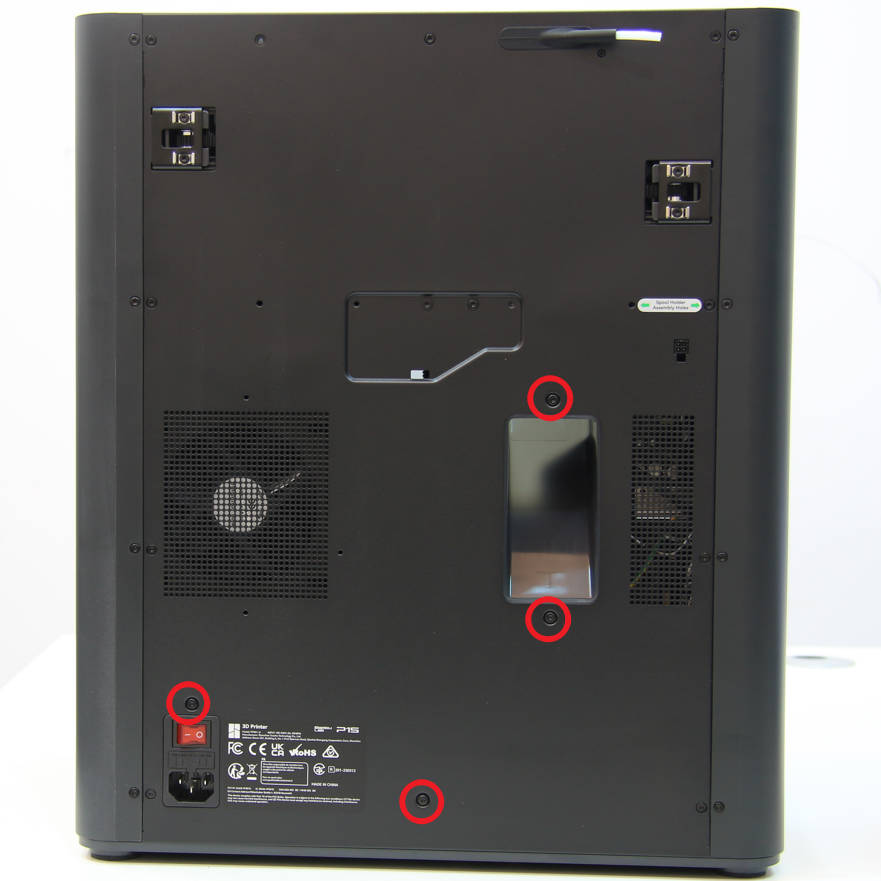

Paso 1 - Sacar 4 tornillos
Desconectá el cable de alimentación y sacá los 4 tornillos A con la llave Hex H2.0.
Paso 2 - Sacar 10 tornillos

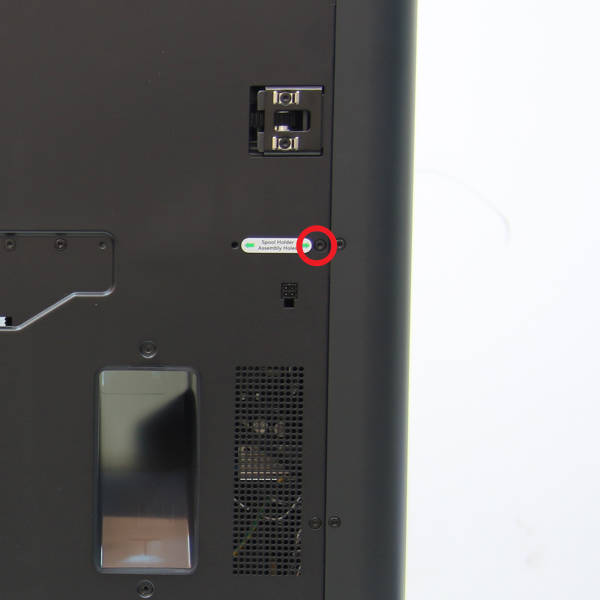

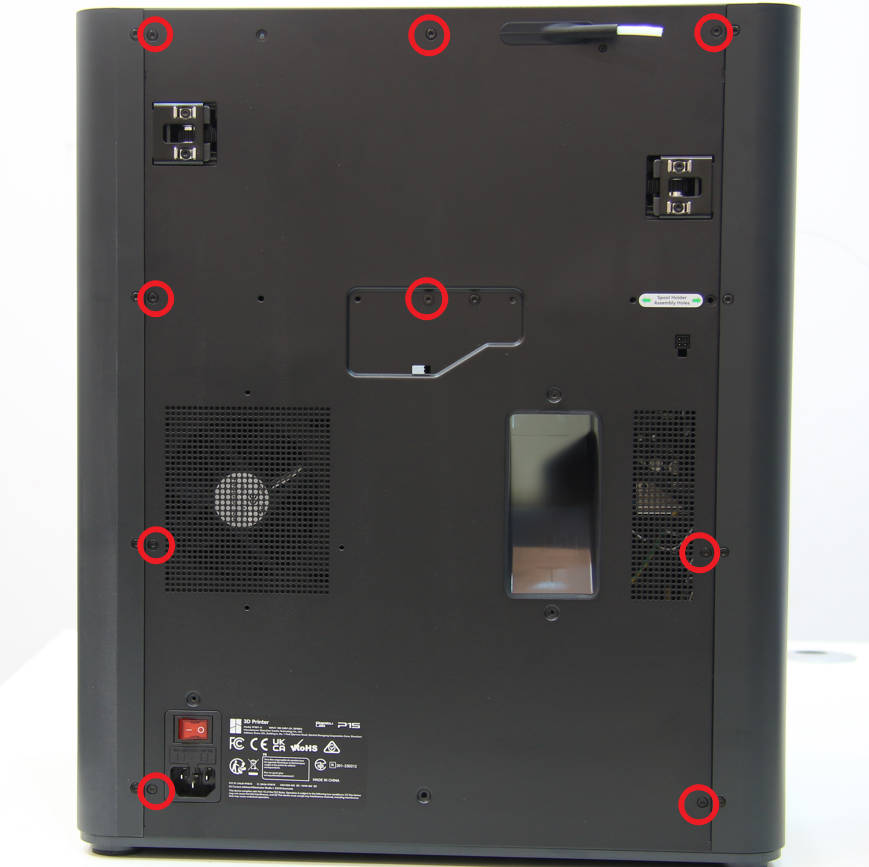

Sacá 1 tornillo B con la llave Hex H2.0 (acordate de sacar el soporte del spool si está instalado). Después, sacá los 9 tornillos C con la misma llave Hex H2.0.
Paso 3 - Retirar el panel trasero

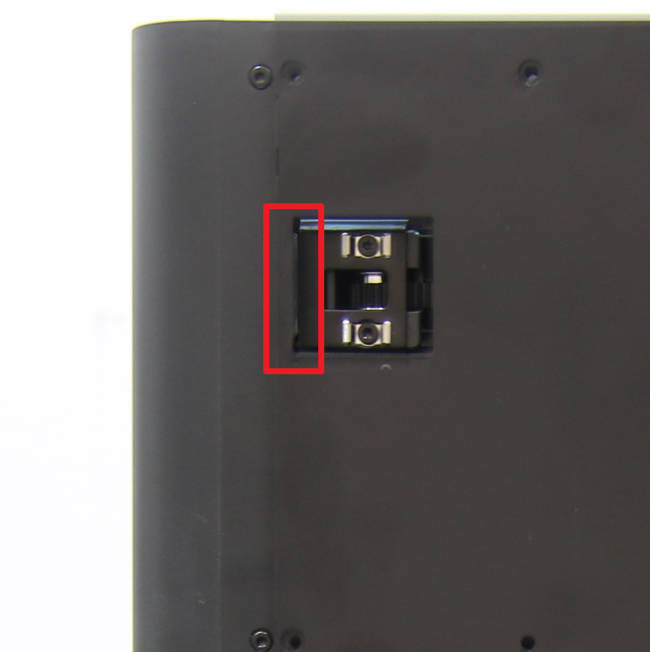

Primero soltá el panel desde el lado izquierdo (mirándolo de atrás), que es donde está el tensor de la correa. Después, soltalo del otro tensor del lado derecho y sacá el panel.
Cómo instalar el nuevo panel trasero de metal
Paso 1 - Instalar el panel

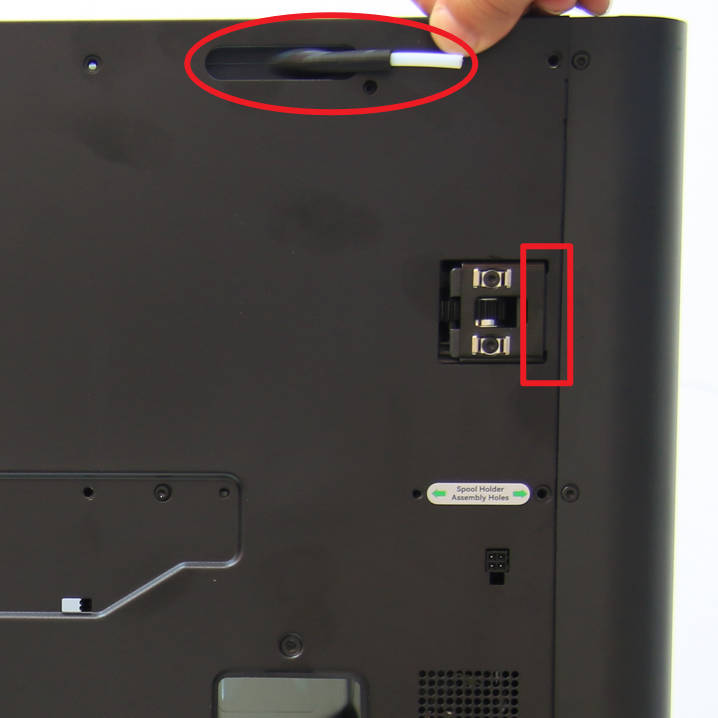

Primero, pasá el panel por el soporte del tubo de filamento e instalalo en el tensor del lado derecho. Después, enganchalo en el tensor del izquierdo y hacé un poco de presión para que quede bien calzado en el soporte del tubo.
Paso 2 - Ajustar los 10 tornillos
Ajustá los 9 tornillos C con la llave Hex H2.0. Después, poné el tornillo B (acá ya podés volver a instalar el soporte del spool si querés).
Paso 3 - Ajustar los 4 tornillos
Para terminar, ajustá los 4 tornillos A con la llave Hex H2.0 y listo.
Verificación del funcionamiento
Cambiar este panel no requiere ninguna confirmación funcional especial, con tal de que se vea bien y la instalación haya quedado firme, ya estás.
Pasos de calibración después de la operación
Para el panel trasero no hace falta hacer ninguna calibración ni nada raro antes de volver a usar la impresora.
Notas finales
Esperamos que esta guía te haya servido para hacer el cambio tranquilo.
Queremos que todo salga bien y de forma segura. Si te surge cualquier duda con el proceso, escribinos a nuestro equipo de atención al cliente antes de empezar. Estamos para ayudarte.
Dale clic acá para abrir un nuevo ticket en nuestra página de soporte. Te vamos a responder lo más rápido que podamos.
