Esta es una guía de la wiki para que sepas cómo sacar e instalar la cama caliente de una P1P.
Contenido de la página
- Cama caliente
- Herramientas
- Preparativos
- Desmontaje
- Instalación
- Cómo verificar
Herramientas
- Llave Allen H2.0/H1.5
- Pinzas
Preparativos
Desconectá la fuente de alimentación.
Desmontaje

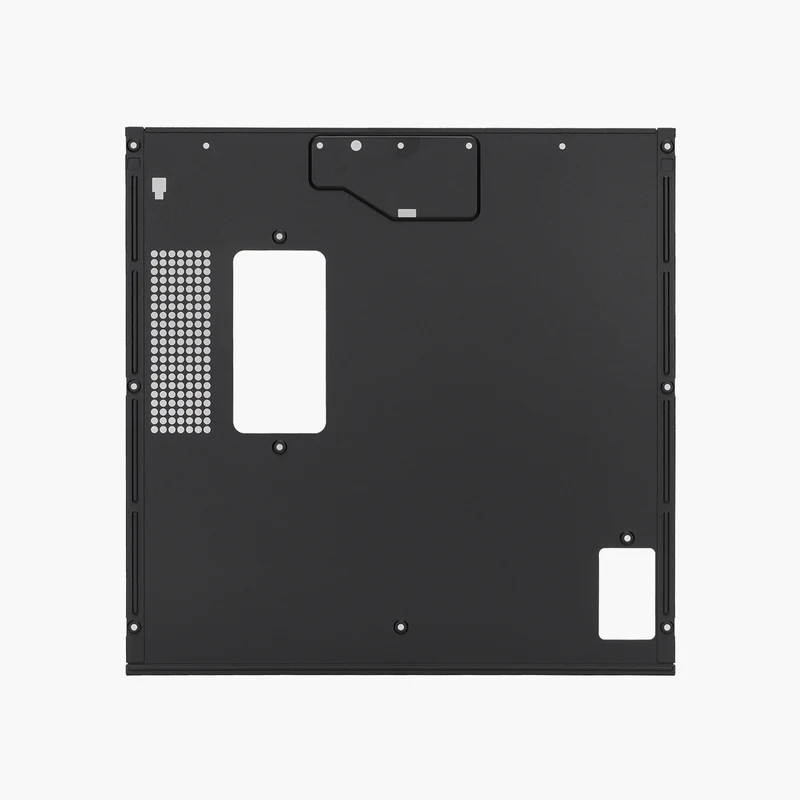

Paso 1 - Sacá el panel trasero, la canaleta de purga y la tapa de gestión de cables
Fijate en las instrucciones de "Reemplazar el panel trasero metálico de la P1S", "Reemplazar el panel trasero metálico de la P1P", "Canaleta de purga" y "Tapa de gestión de cables" para sacar el panel trasero, la canaleta de purga y la tapa de gestión de cables.
Para los modelos P1S, también vas a tener que mirar "Panel derecho de plástico de la serie P1" para sacar además el panel derecho.
Paso 2 - Desconectá los cables de alimentación de la cama caliente

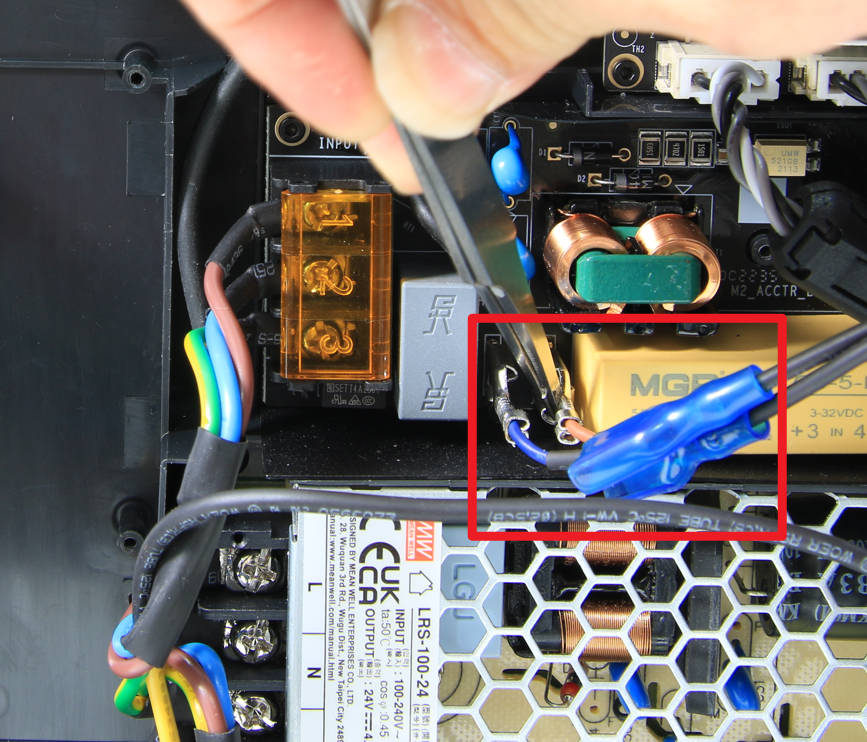

Sacá la funda protectora de goma, soltá las trabas con las pinzas y tirá de los dos cables de alimentación para sacarlos.
Paso 3 - Desconectá el cable de señal de la cama caliente
Primero desconectá el cable MC-AC, después sacá la silicona del cable de señal de la cama caliente y finalmente desconectá el cable de señal.
Paso 4 - Sacá el tornillo del cable de tierra

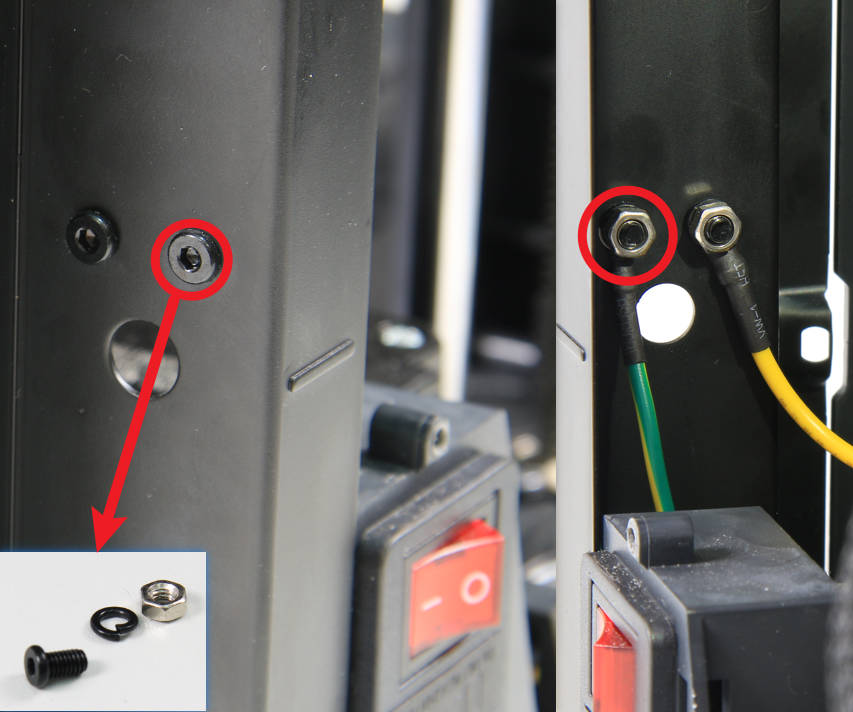

Sostené la tuerca con la mano, después usá la llave Allen H2.0 para destornillar el tornillo de tierra y soltá el cable de tierra.
Paso 5 - Soltá los cables
Soltá los cables de la cama caliente de los clips de cables y de los agujeros de ruteo.
Paso 6 - Sacá la malla organizadora de cables
Despegá las cintas adhesivas en los dos extremos de la malla organizadora de cables y sacala.
Paso 7 - Subí la cama caliente

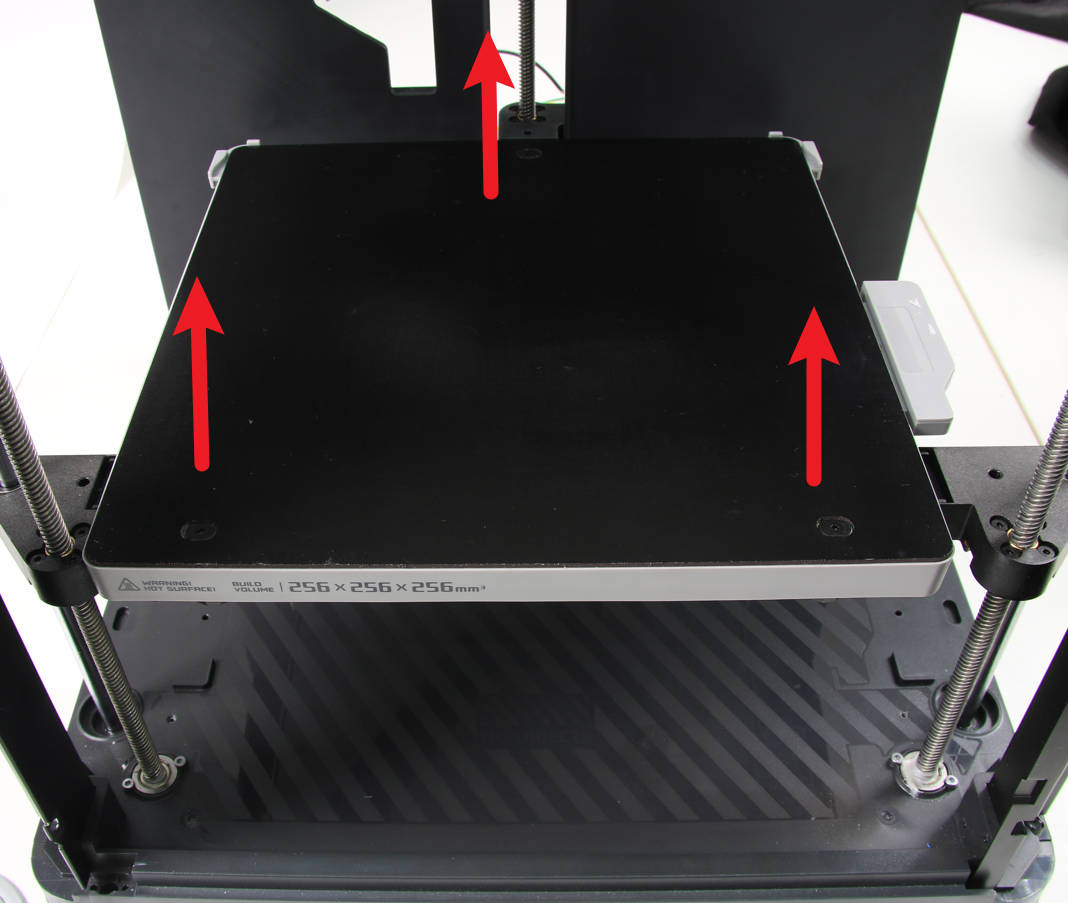

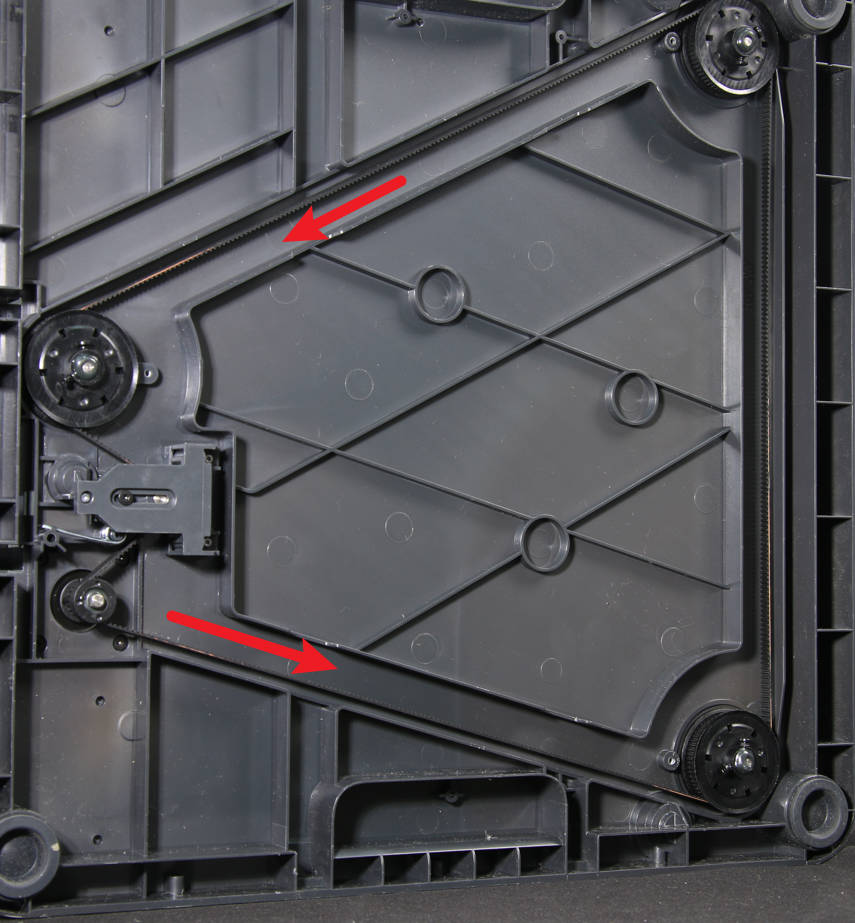

Poné la impresora de costado y tirá de la correa del eje Z para subir la cama caliente hasta una posición por encima de, aproximadamente, los 2/3 de su recorrido total.
Paso 8 - Sacá la placa de sujeción de cables

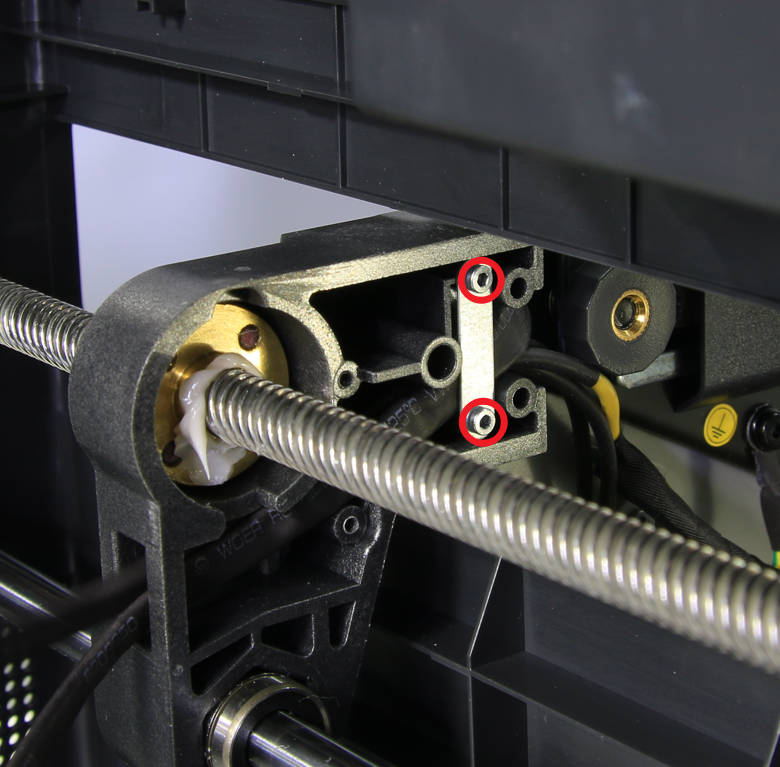

Desatornillá los 2 tornillos y sacá la placa de sujeción de cables.
Paso 9 - Destrabá la cama caliente

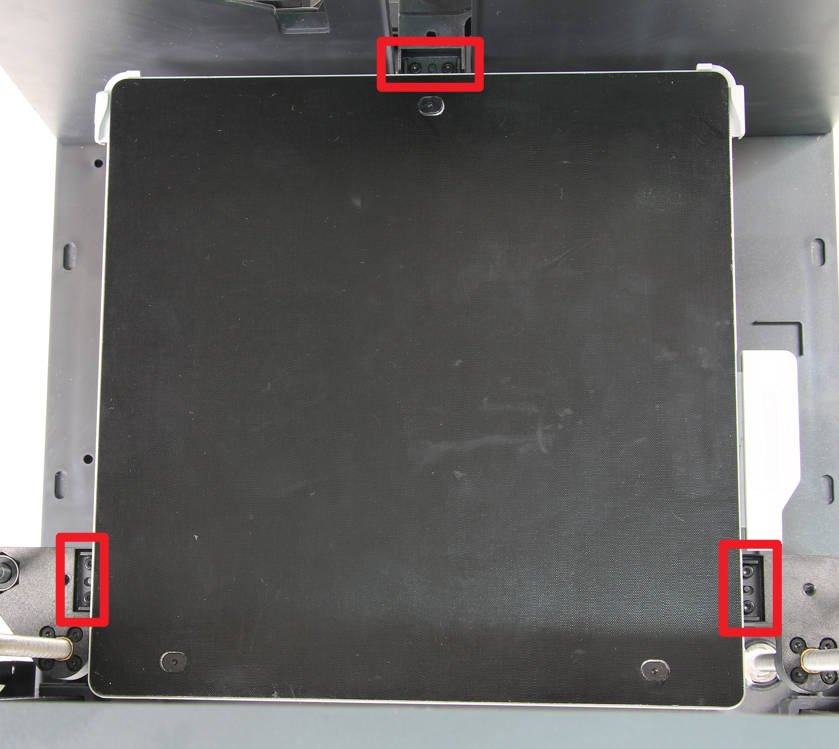

Poné la impresora derecha otra vez y sacá los 6 tornillos que fijan la cama caliente.
Nota: Tené en cuenta que algunos tornillos pueden tener stickers negros encima. Podés despegarlos tranquilo y seguir con el desarmado.
Paso 10 - Sacá la cama caliente

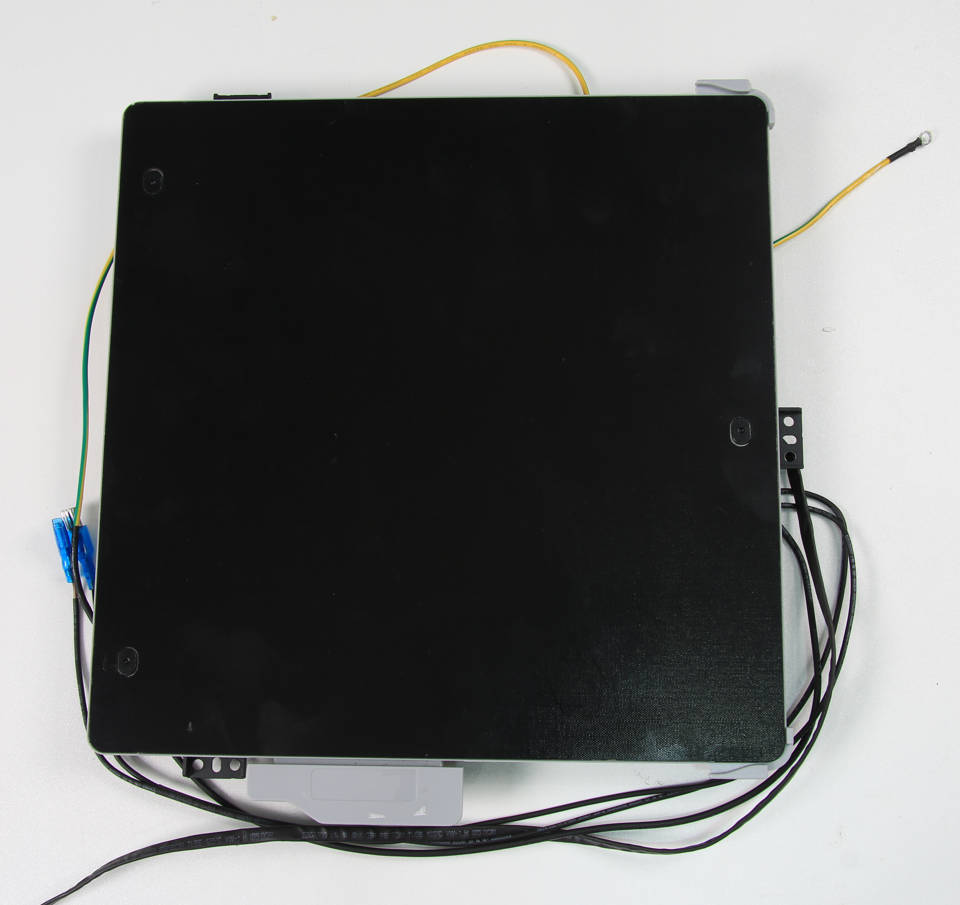

Poné la cama caliente de costado, tirá hacia atrás de los cables de la cama caliente y sacala.
Instalación
Paso 1 - Instalá la cama caliente
Instalá la cama caliente en el deslizador, ponela lo más adelante posible y fijala con los 6 tornillos.
Paso 2 - Rutear los cables e instalar la placa de sujeción
Poné la impresora de costado, pasá los cables de la cama caliente por el agujero de ruteo del deslizador trasero, acomodá los cables y apretalos dentro de la ranura para cables del deslizador; después instalá la placa de sujeción de cables y ajustala con los tornillos.
Paso 3 - Instalá la malla organizadora de cables

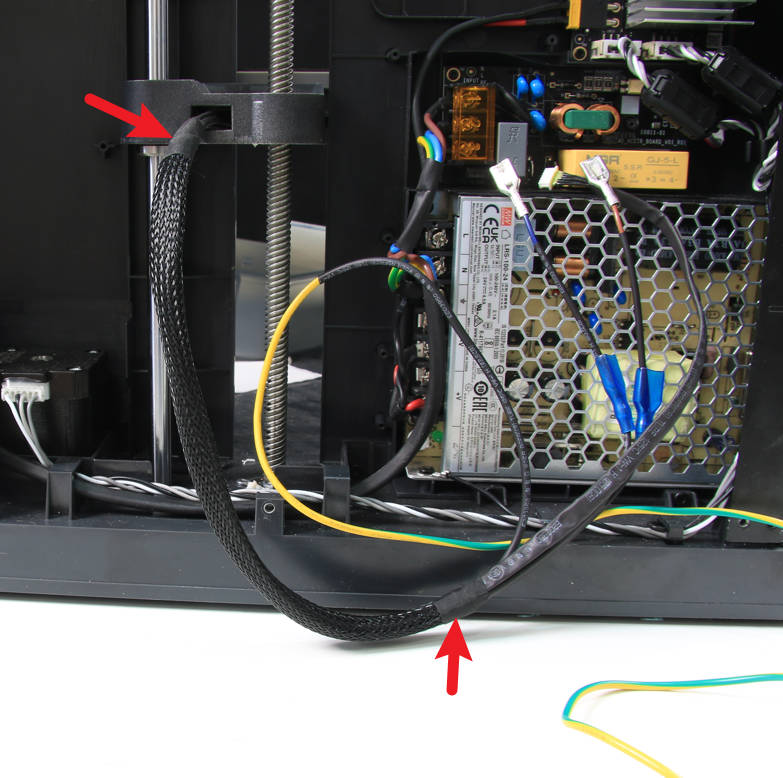

Instalá la malla organizadora sobre los cables y fijá los dos extremos con cinta adhesiva.
Paso 4 - Organizá los cables

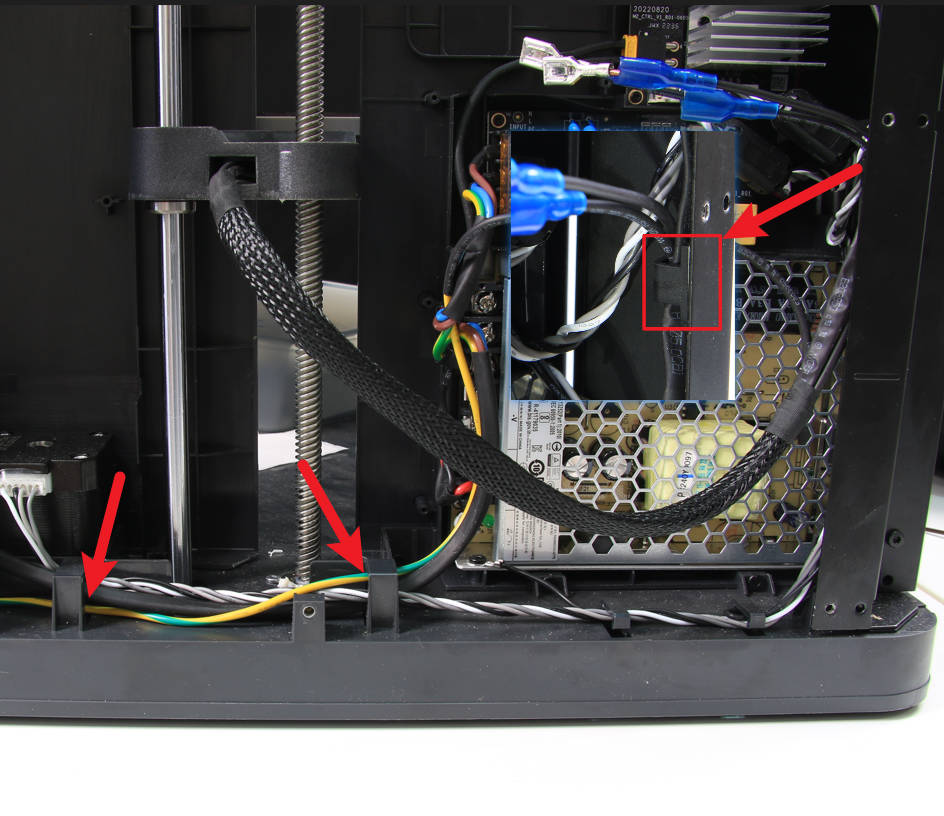

Ruteá el cable de tierra e instalá los cables de alimentación y el cable de comunicación en los clips de cables.
Paso 5 - Asegurá el cable de tierra
Ajustá el cable de tierra al poste con el tornillo y la tuerca.
Paso 6 - Conectá los cables de alimentación

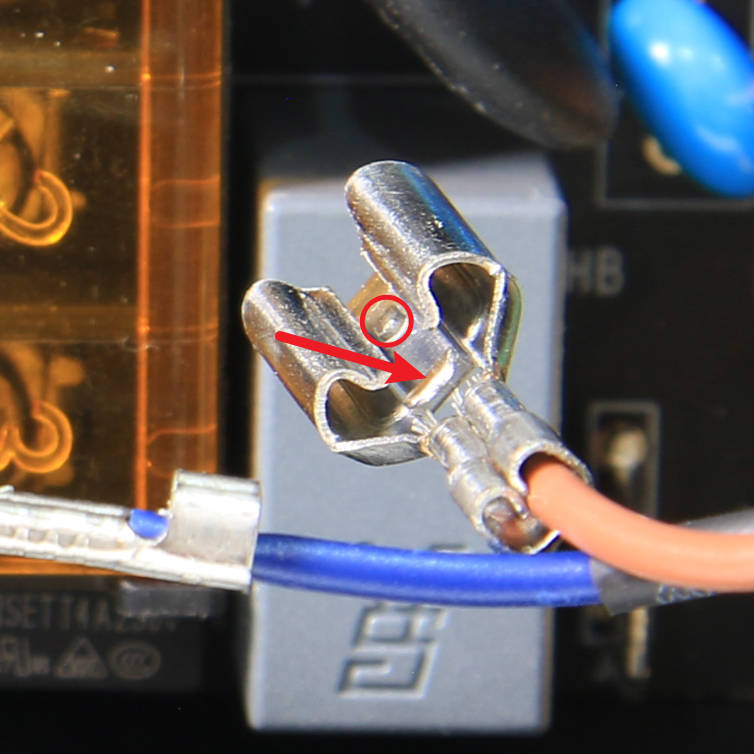

Revisá el estado de los conectores de los cables de alimentación y conectá los dos a las interfaces de la placa AC.
Paso 7 - Conectá el cable de señal de la cama caliente

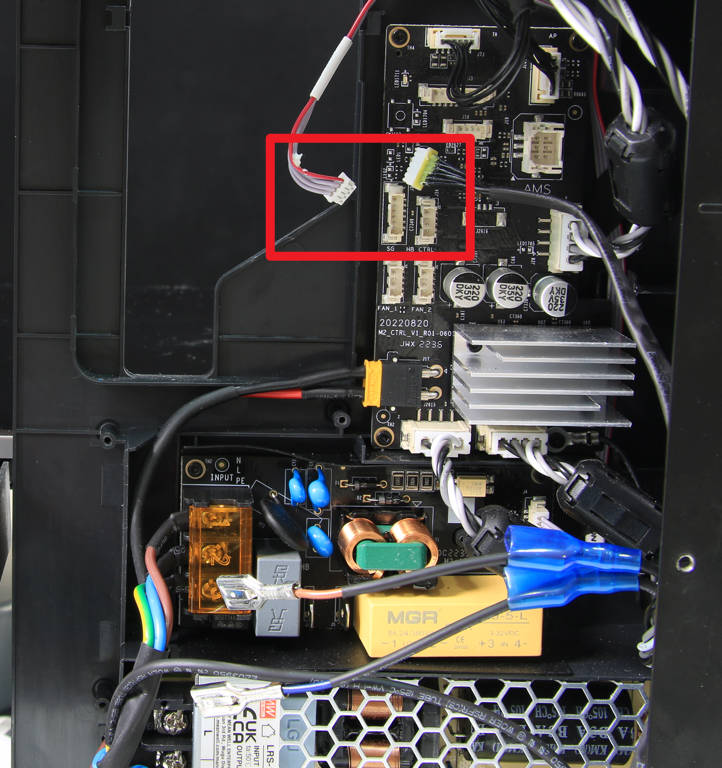

Conectá el cable de señal de la cama caliente a la interfaz correspondiente en la placa MC, poné silicona en el conector para reforzarlo y conectá el cable MC-AC.
Paso 8 - Instalá la tapa de gestión de cables, la canaleta de purga y el panel trasero
Fijate en las instrucciones de "Tapa de gestión de cables", "Canaleta de purga", "Reemplazar el panel trasero metálico de la P1P", "Reemplazar el panel derecho de plástico de la P1S" y "Reemplazar el panel trasero metálico de la P1S" para instalar todo de nuevo.
Cómo verificar
Para terminar la configuración de la impresora, conectá el cable de alimentación.
Prendé la impresora e iniciá el proceso de calibración del dispositivo. Si la calibración pasa, la operación fue un éxito.
