Esta guía te muestra cómo sacar e instalar la placa AP para la serie P1 de Bambu Lab.
La placa AP
Nota importante: Después de confirmar que terminaste con el reemplazo, es necesario actualizar el SN. Para hacer esto, por favor contactate con el equipo de soporte técnico y pasales el SN nuevo y el viejo para completar el proceso. Podés consultar esta wiki: Cómo encontrar y registrar el número de serie de la impresora.

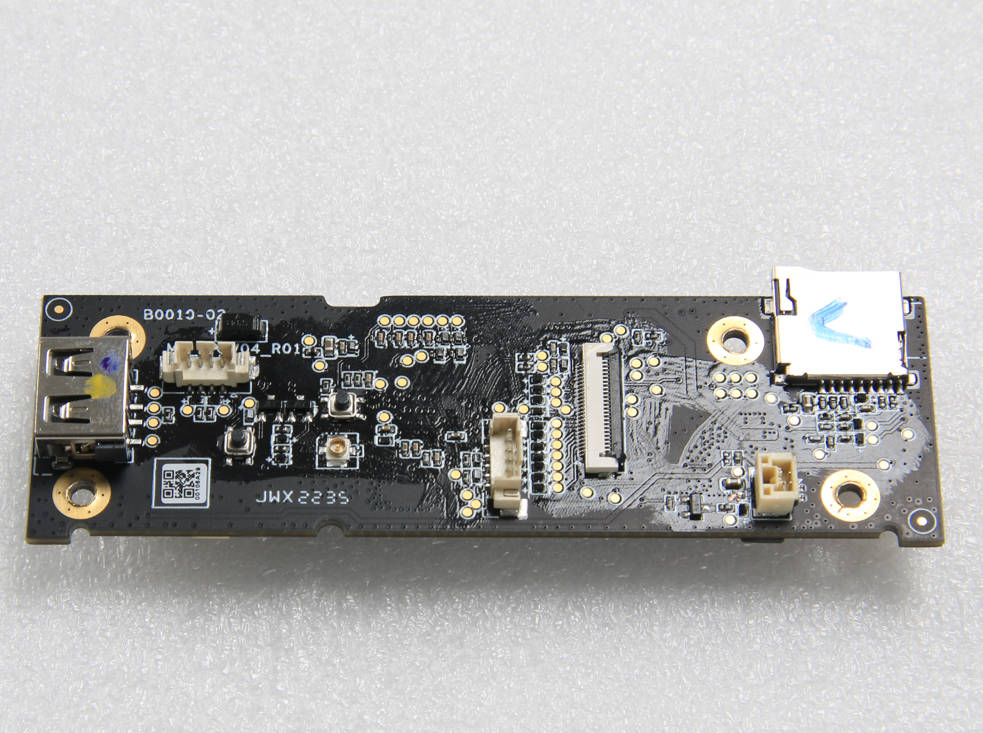

La placa AP es el componente que controla la impresora y proporciona la conectividad Wi-Fi y la potencia de procesamiento necesaria.
Aviso importante: Las placas AP para P1S y P1P se ven iguales y se instalan de la misma forma, pero no son compatibles entre sí. Es decir, la P1P solo puede usar la placa AP diseñada específicamente para P1P, y la P1S solo la suya.
Información para el reemplazo de la placa AP
Tené en cuenta que para reemplazar la placa AP vas a necesitar la ayuda de nuestro equipo de soporte. Cada placa tiene un número de serie que debe vincularse al SN original de la impresora. Vas a tener que pasar la siguiente información en tu ticket para poder registrar la placa nueva:
- Foto del nuevo SN que aparece en la pantalla de la impresora después de instalar la placa AP.
- Foto del código QR ubicado en el marco de la impresora.

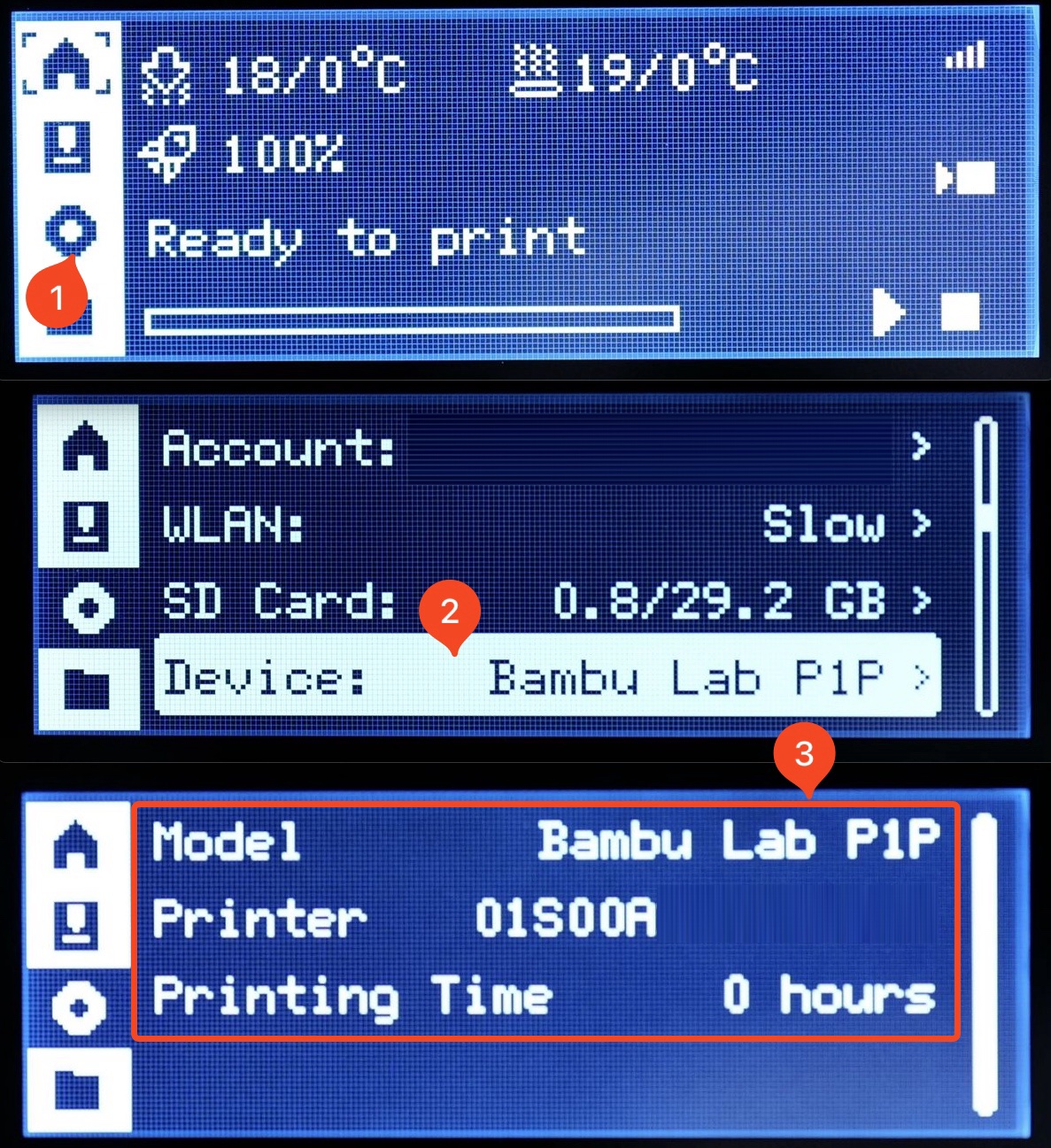

El nuevo SN de la placa AP aparece en la pantalla de la P1 entrando a Settings → Device, como se ve en la imagen de abajo.

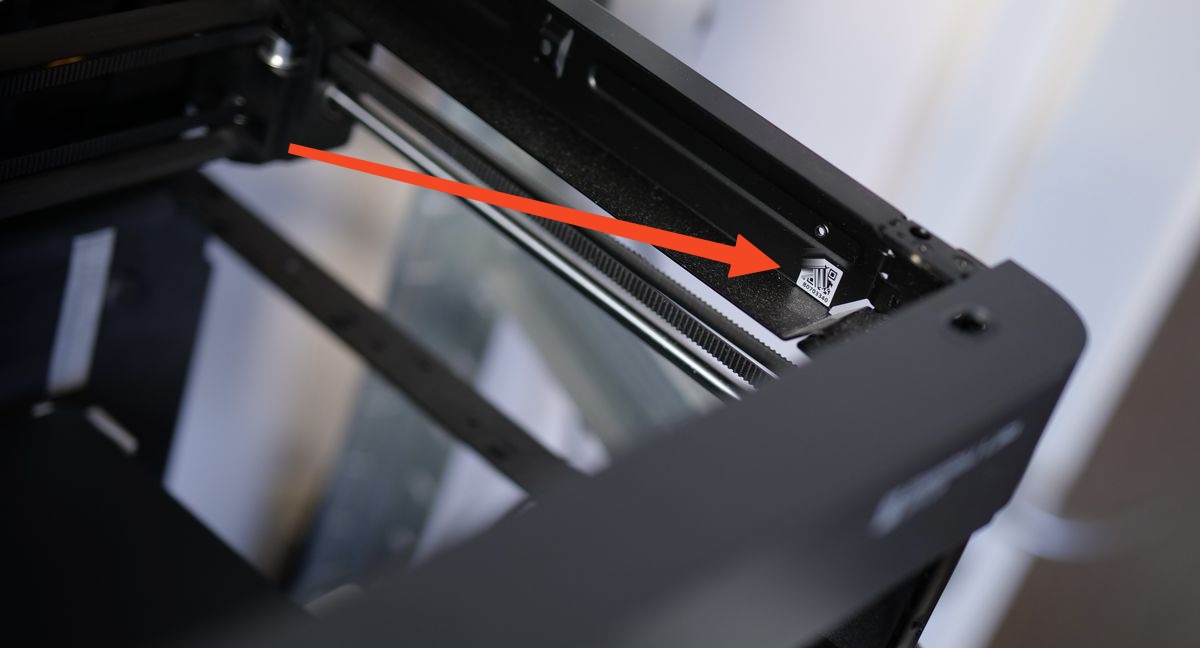

El código QR con el SN de la impresora está arriba a la derecha. Es un sticker pegado en la parte interna del marco superior de la unidad.
Fijate: La impresora no se va a poder vincular a tu cuenta hasta que este proceso esté terminado.
Herramientas
- Llave hexagonal H2.0
- Pinzas
Preparación
Antes de empezar, apagá la impresora y sacá la tarjeta SD por seguridad.
Desarmado
Paso 1 - Sacar la pantalla y la cubierta frontal
Para la P1P o P1S, fijate en el contenido relacionado sobre cómo sacar la pantalla y la cubierta frontal según tu modelo.

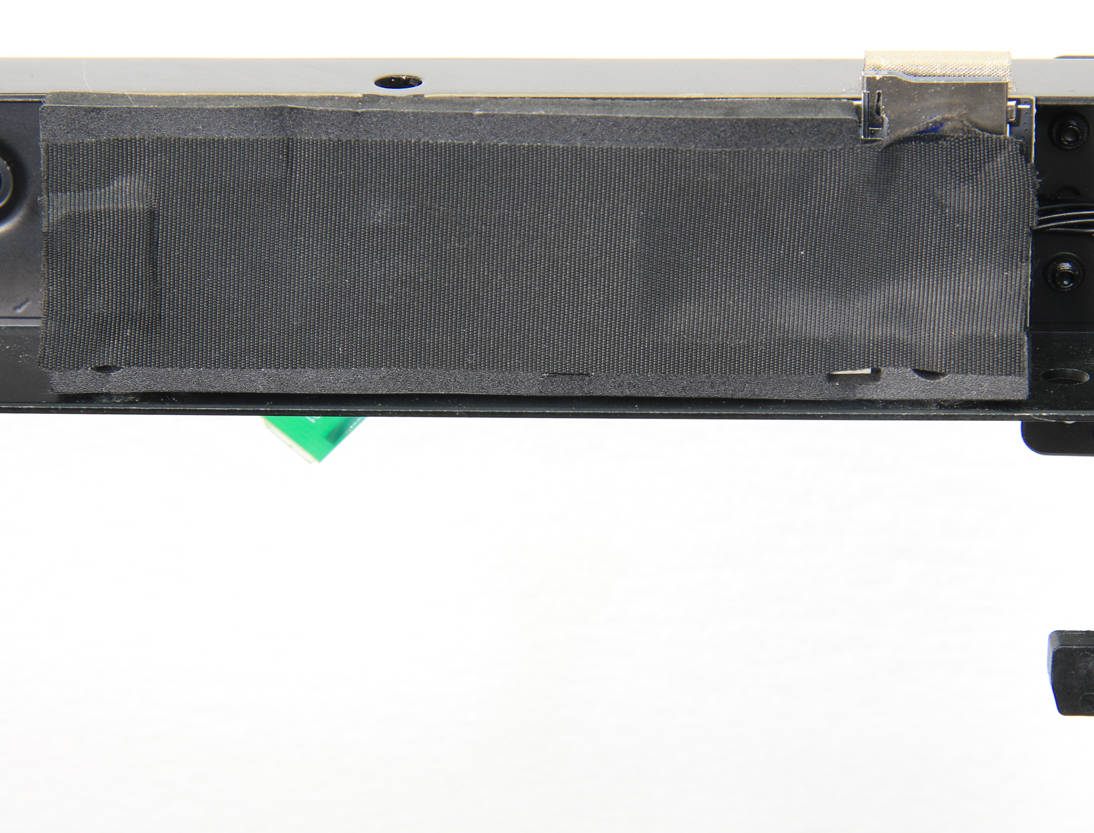

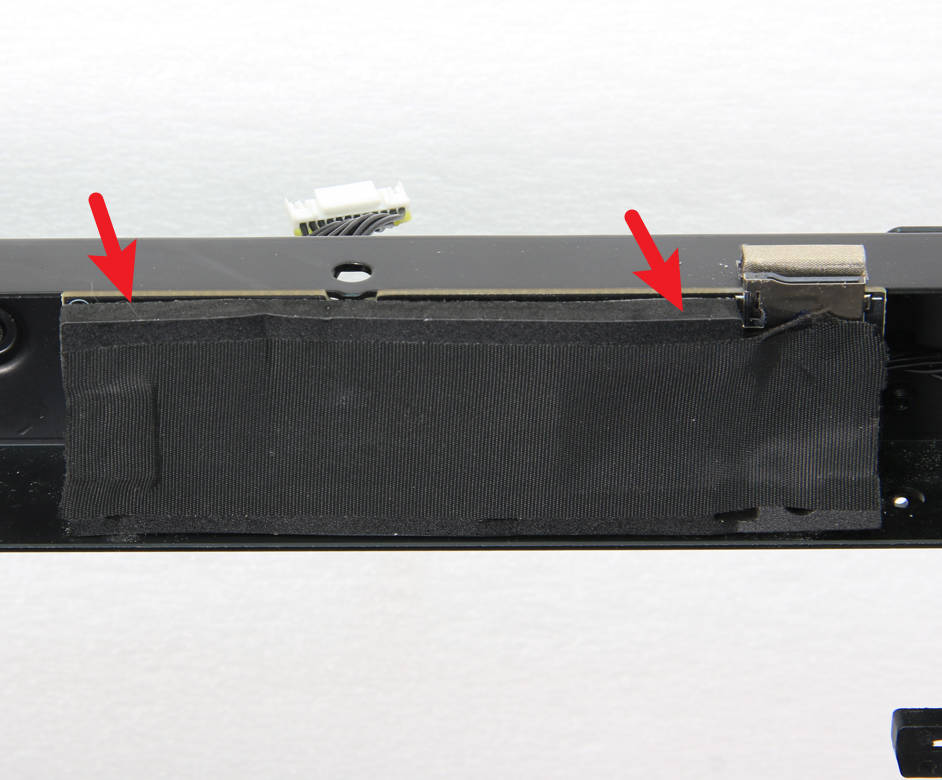

Paso 2 - Sacar la espuma de sellado
Sacá la espuma de sellado con la mano.
Paso 3 - Sacar los 4 tornillos

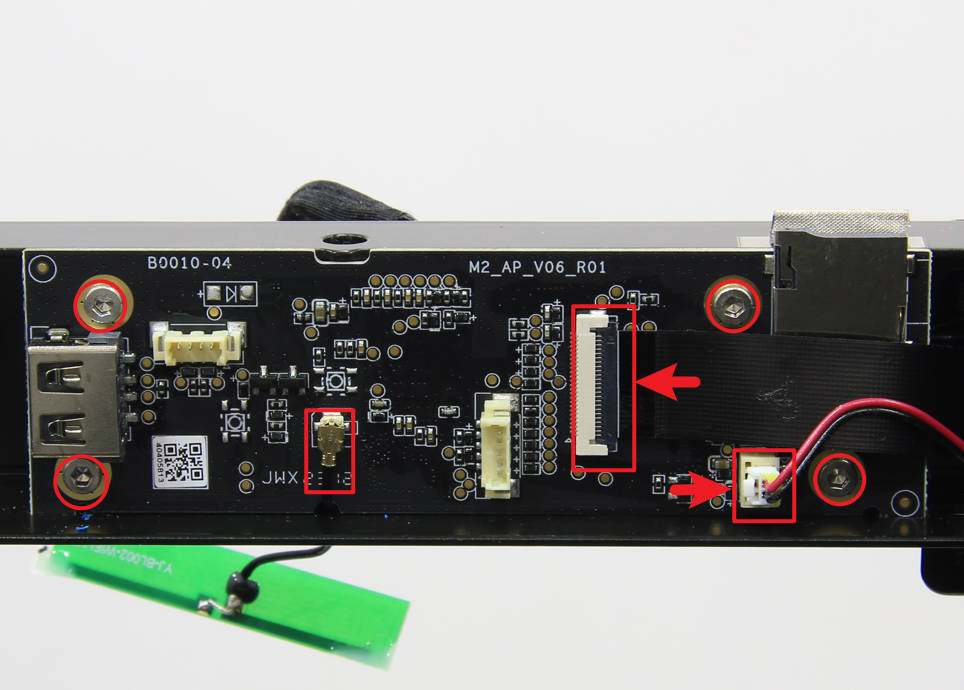

Con unas pinzas, desconectá con cuidado el FPC de la cámara, el cable del LED de iluminación y el cable de la antena WIFI. Después, con la llave hexagonal H2.0, sacá los cuatro tornillos que sujetan la placa AP.
Paso 4 - Retirar la placa AP

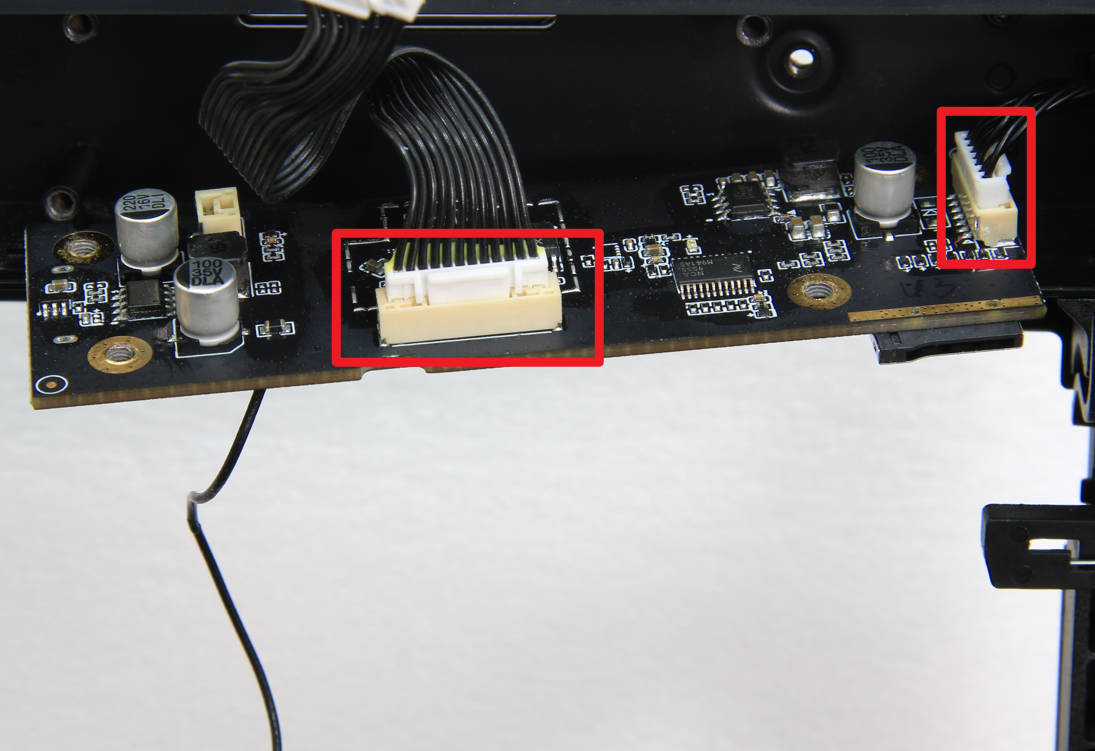

Para sacar la placa AP del marco, primero tirá un poquito de la cubierta superior hacia arriba y desconectá el cable de la pantalla y el cable de la placa MC. Después, levantá con cuidado la placa AP para sacarla del marco.
Armado
Paso 1 - Conectar los cables

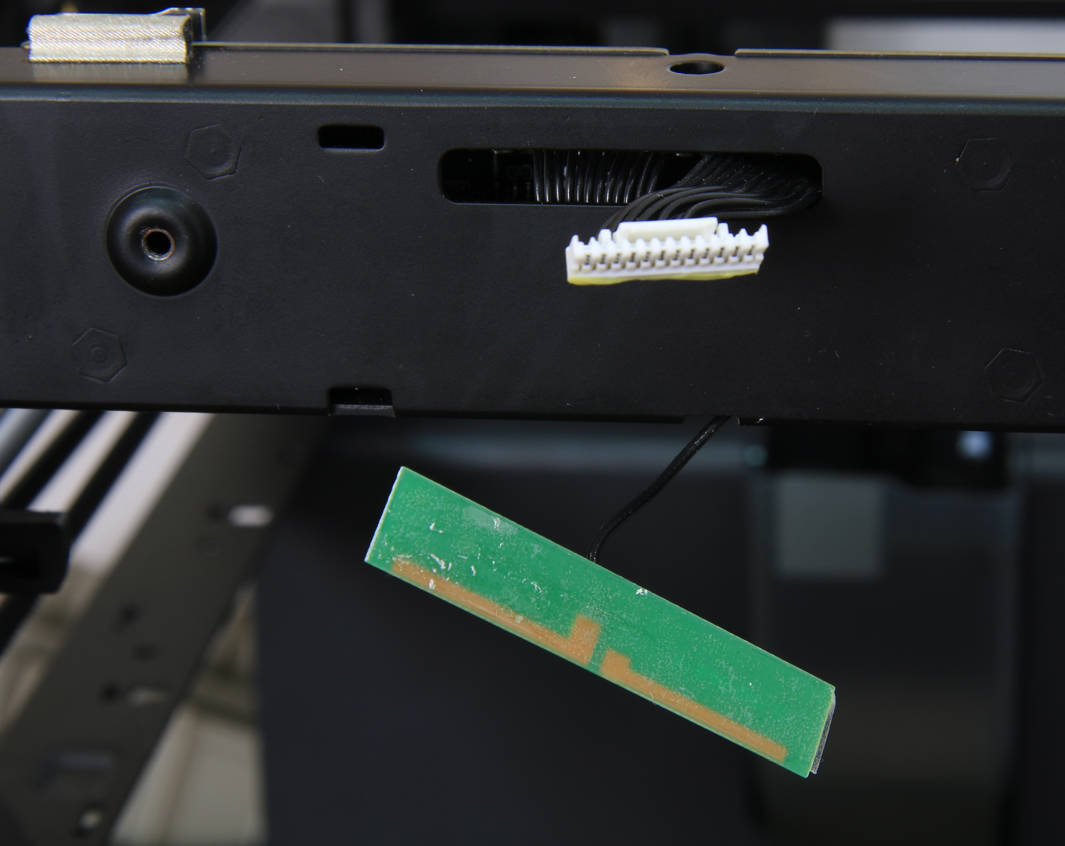

Para instalar bien la placa AP nueva, alineala con cuidado con los conectores del marco. Después, conectá el cable MC-AP y el cable de la pantalla en los conectores correspondientes de la placa AP.
Paso 2 - Instalar la placa AP

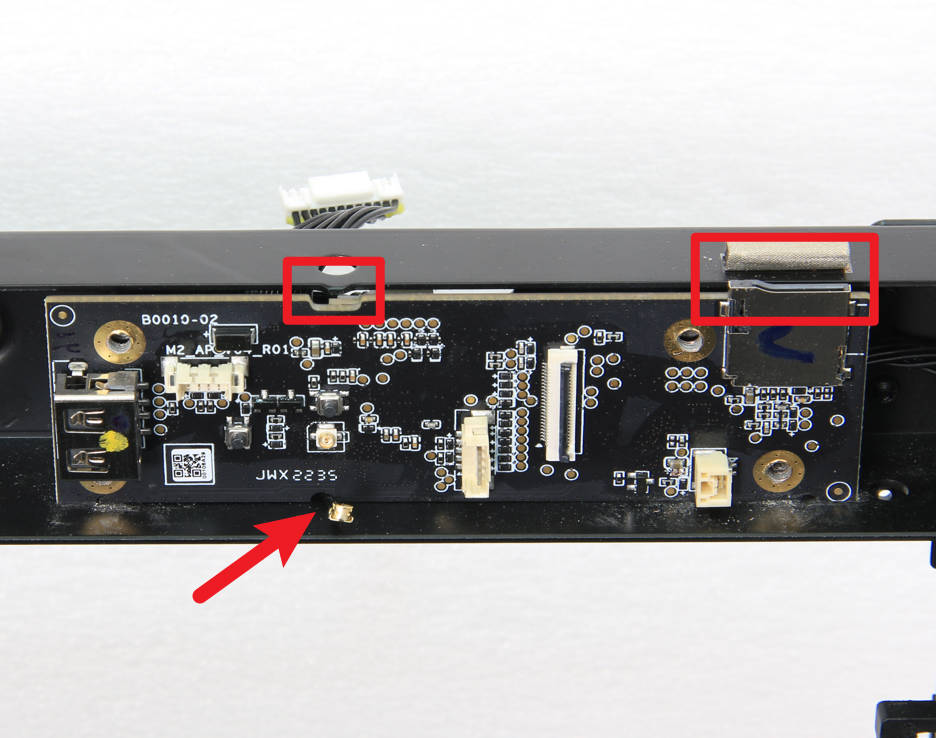

Pasá con cuidado el cable de la pantalla por el agujero para cables, teniendo ojo de no dañar el cable de WIFI en el proceso. Una vez que el cable de la pantalla esté en su lugar, instalá la placa AP en el marco, alineándola con las muescas para que quede bien posicionada.
Paso 3 - Ajustar los tornillos
Después de instalar la placa AP, usá los tornillos correspondientes para fijarla. Conectá de nuevo el FPC de la cámara, el cable del LED de iluminación y la antena WIFI en sus conectores.
Paso 4 - Poner la espuma de sellado
Para terminar la instalación, pegá la espuma de sellado sobre la superficie de la placa AP.

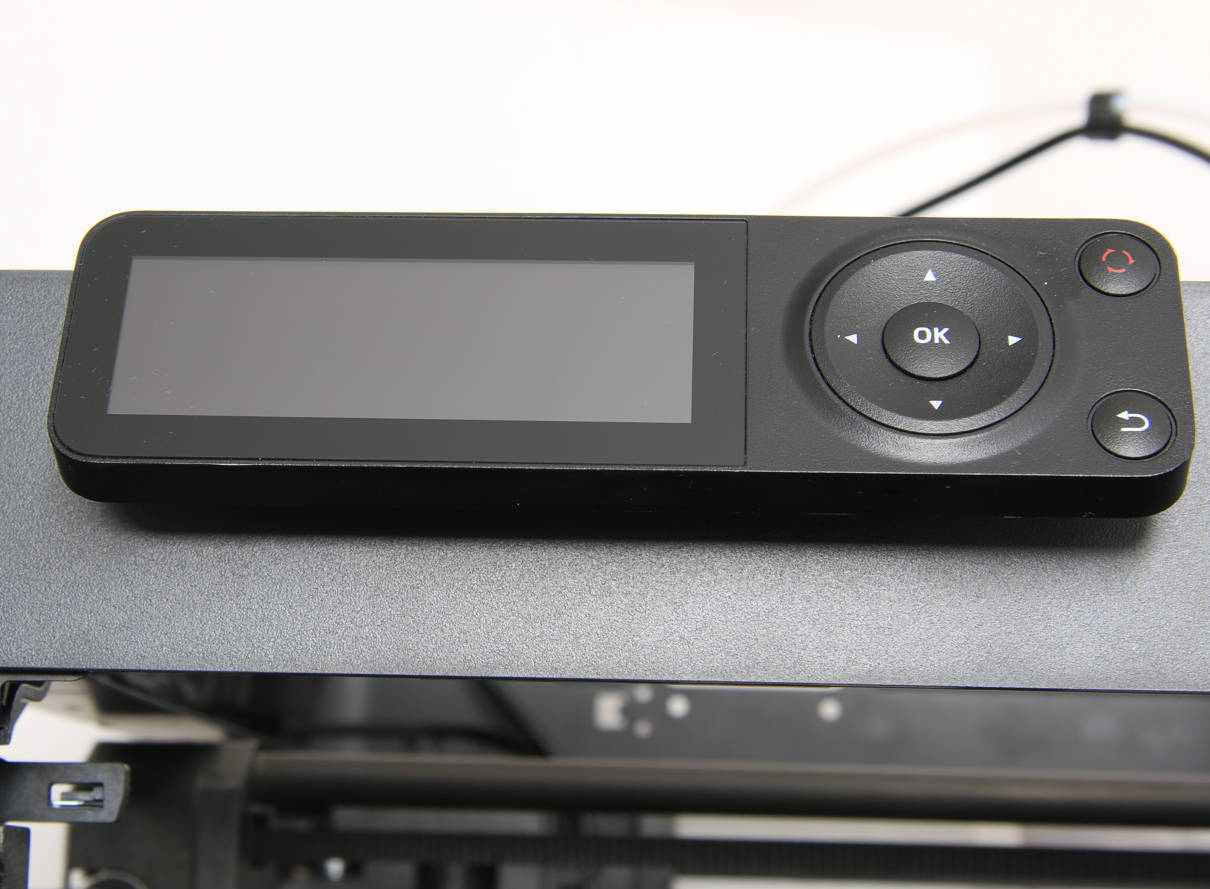

Paso 5 - Instalar la cubierta frontal y la pantalla
Fijate en los tutoriales correspondientes para volver a poner la cubierta y la pantalla.
Paso 6 - Registrar el número de serie (SN)
Nota importante: Una vez que se registre el nuevo SN, el anterior va a quedar invalidado y la placa vieja ya no se va a poder vincular.
En las máquinas con placa AP nueva, como el SN todavía no está registrado, no vas a poder hacer la vinculación de entrada. Te recomendamos saltear ese paso en el inicio inicial para probar si el cambio arregló el problema. Una vez que confirmes que todo funciona bien, podés registrar el SN entrando a la web oficial de Bambu Lab o contactando al soporte técnico.
Cómo verificar que todo salió bien
Revisá las luces indicadoras
Estado normal: La placa AP tiene un indicador verde que parpadea una vez por segundo. Vas a tener que destrabar la pantalla para ver el LED.
Antes de apretar todos los tornillos, podés probar la placa con la cubierta afuera (tené cuidado con la electricidad). Prendé la impresora y fijate si las luces andan bien. Si es así, ajustá todo para no tener que desarmar de nuevo.
Autodiagnóstico
Conectá el cable de corriente y prendé la impresora. Iniciá un proceso de autochequeo del dispositivo y fijate si tira algún error.
Precauciones:
- Cuando reemplaces la placa, acordate de saltear el paso de vinculación la primera vez que la prendas.
- Es fundamental actualizar el SN con el equipo de soporte después de la instalación. (El SN de la P1P suele empezar con 01S).
- Al terminar, prendé la impresora y verificá que la pantalla ande bien y los botones respondan.
- Corré el autodiagnóstico. Si pasa la prueba, la operación fue un éxito.
Notas finales
Esperamos que esta guía te haya servido. Si tenés alguna duda o no estás seguro de algún paso, te recomendamos abrir un ticket técnico. Incluí fotos o videos del problema y toda la info que puedas.
