Cable del cabezal

Esta guía te va a ayudar a sacar e instalar el cable del cabezal de tu impresora de forma segura. Este es el cable de señal que conecta la placa MC con la placa del extruder en el cabezal de impresión. Herramientas necesarias Llave Allen H1…

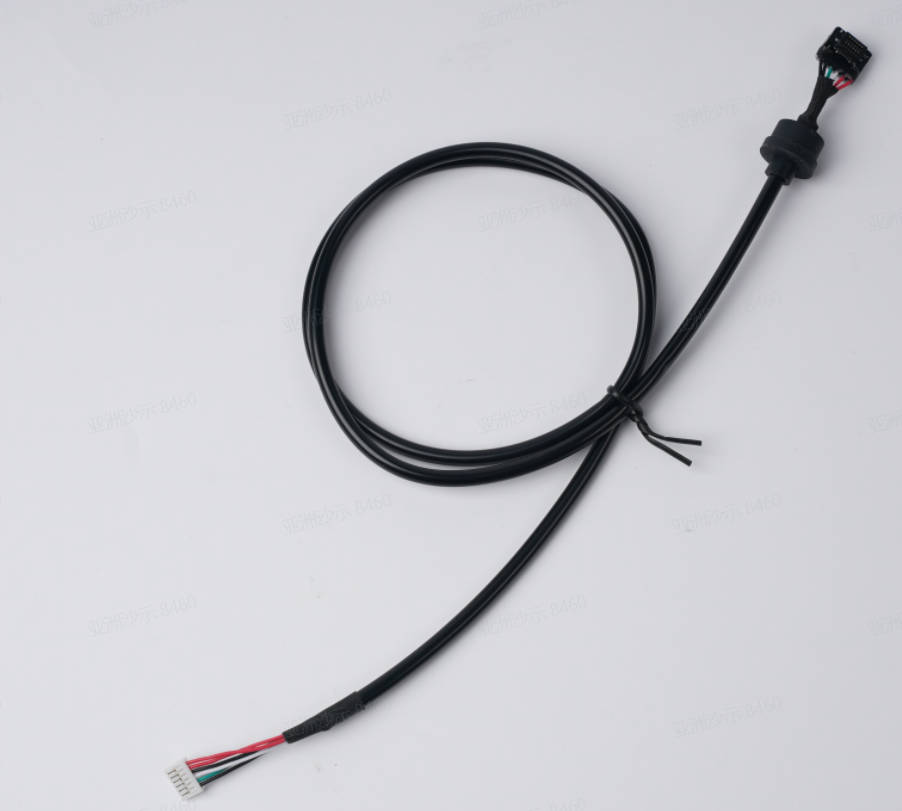

Esta guía te va a ayudar a sacar e instalar el cable del cabezal de tu impresora de forma segura. Este es el cable de señal que conecta la placa MC con la placa del extruder en el cabezal de impresión.

Herramientas necesarias

  • Llave Allen H1.5 y H2.0

Preparación

Antes de empezar, asegurate de desconectar el cable de alimentación de la corriente para evitar cualquier problema eléctrico.

Desarmado

Seguí estos pasos para retirar el cable dañado:

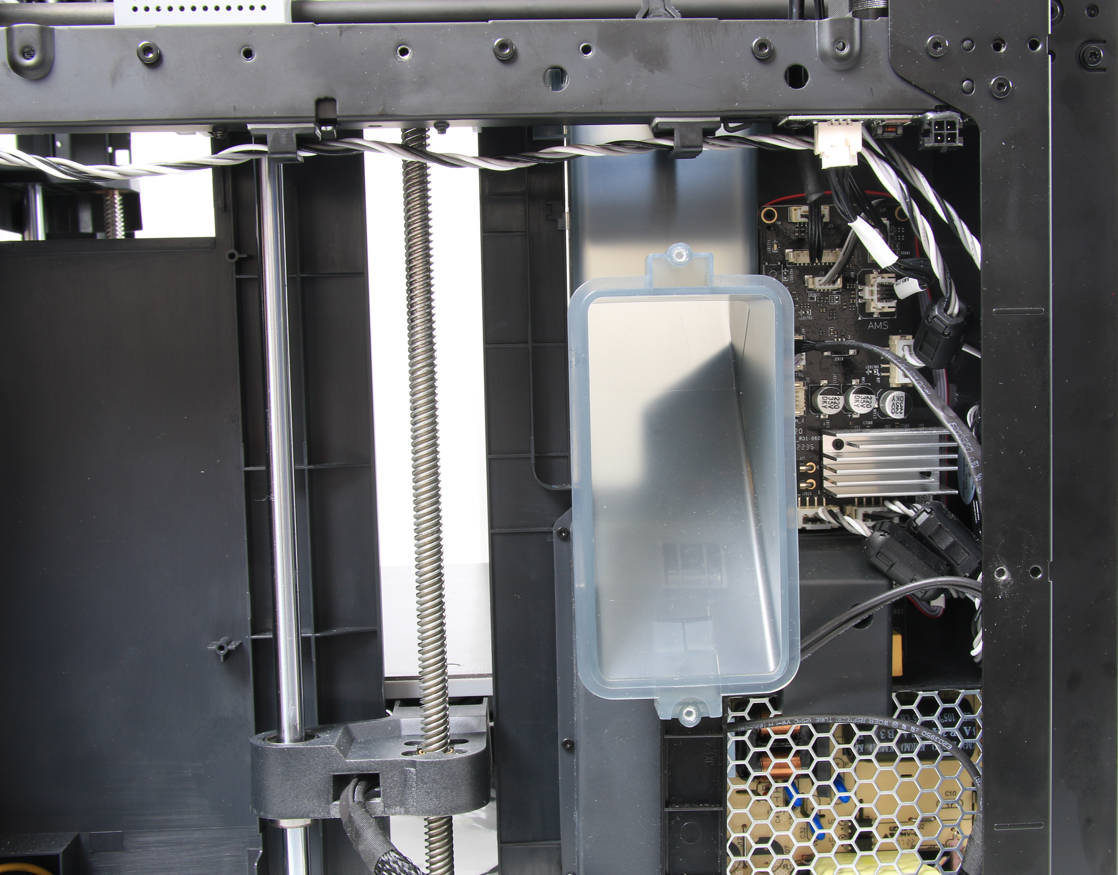

  • Paso 1 - Sacá el panel trasero: Remové el panel trasero (o el panel metálico) y después desconectá el cable del cabezal de la placa MC.

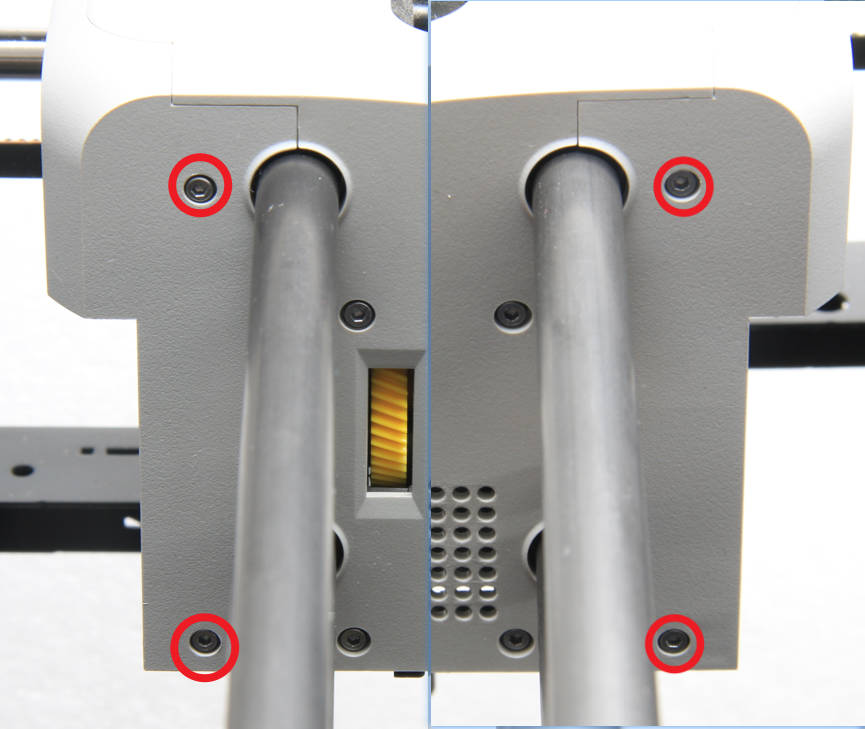

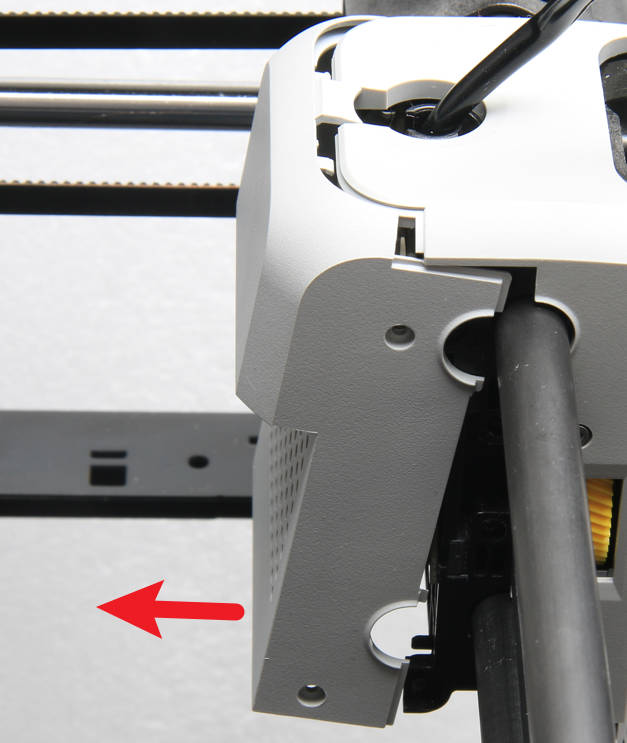

  • Paso 2 - Sacá la carcasa trasera del cabezal: Desatornillá los 4 tornillos que sujetan la carcasa trasera del cabezal y retirala.

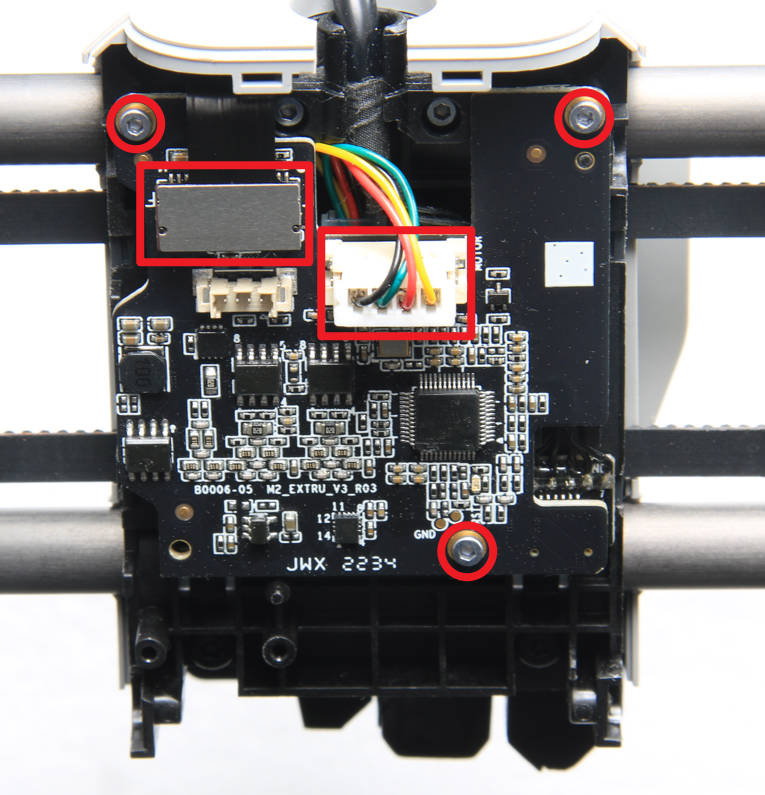

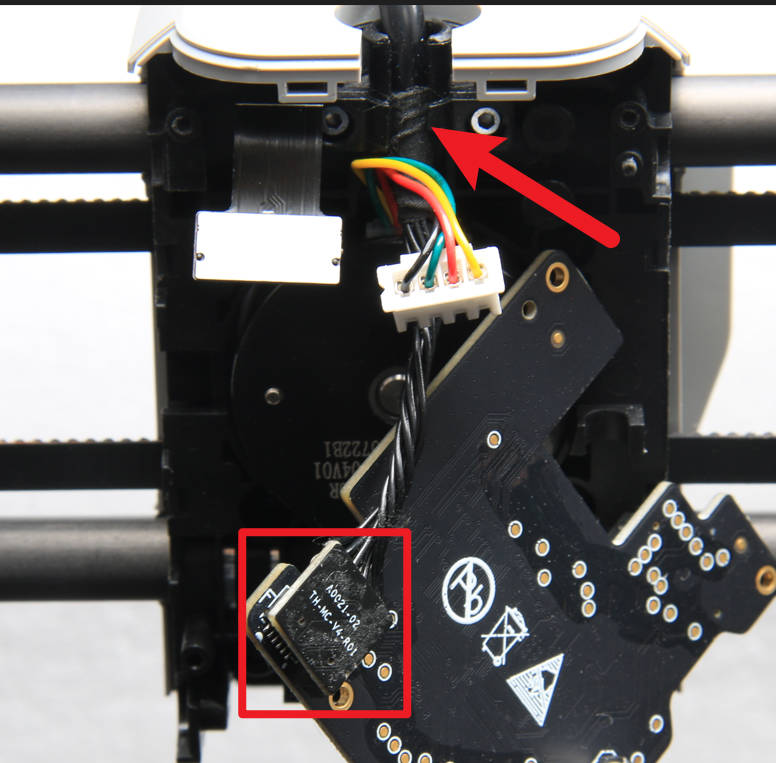

  • Paso 3 - Sacá la placa del extruder: Desconectá el cable FPC del extruder y el cable del motor. Sacá los 3 tornillos con la llave Allen H1.5 y soltá la placa. Dale la vuelta, desconectá el cable que está abajo y retirá la placa del extruder.

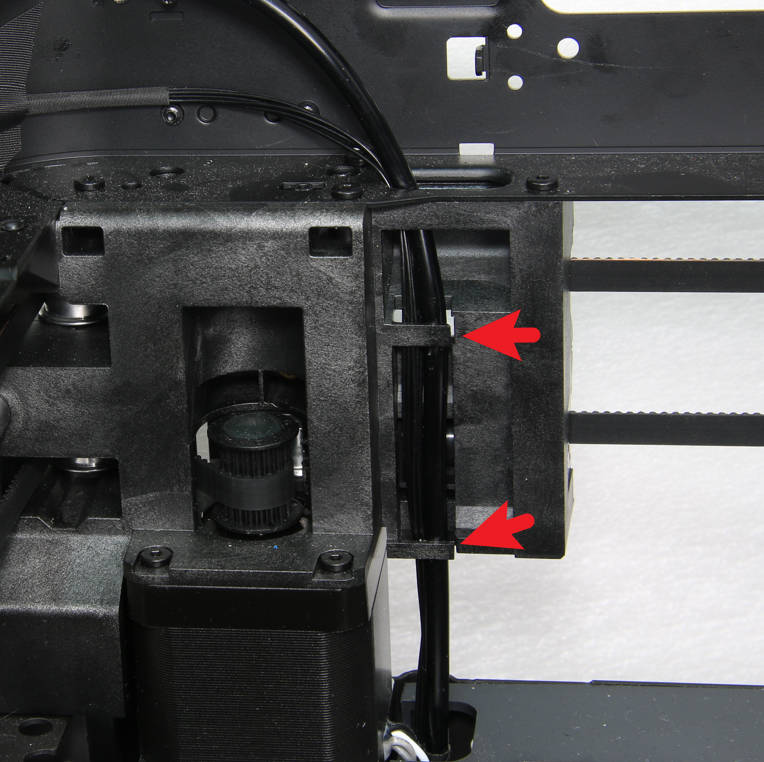

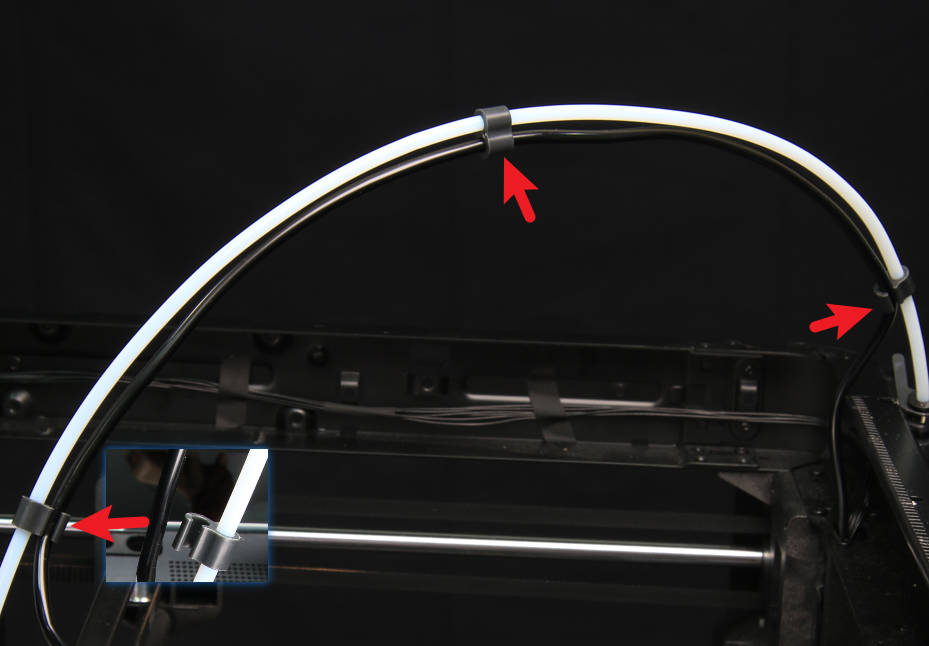

  • Paso 4 - Soltá el cable de los clips: Desenganchá el cable del cabezal de los 3 clips de sujeción.

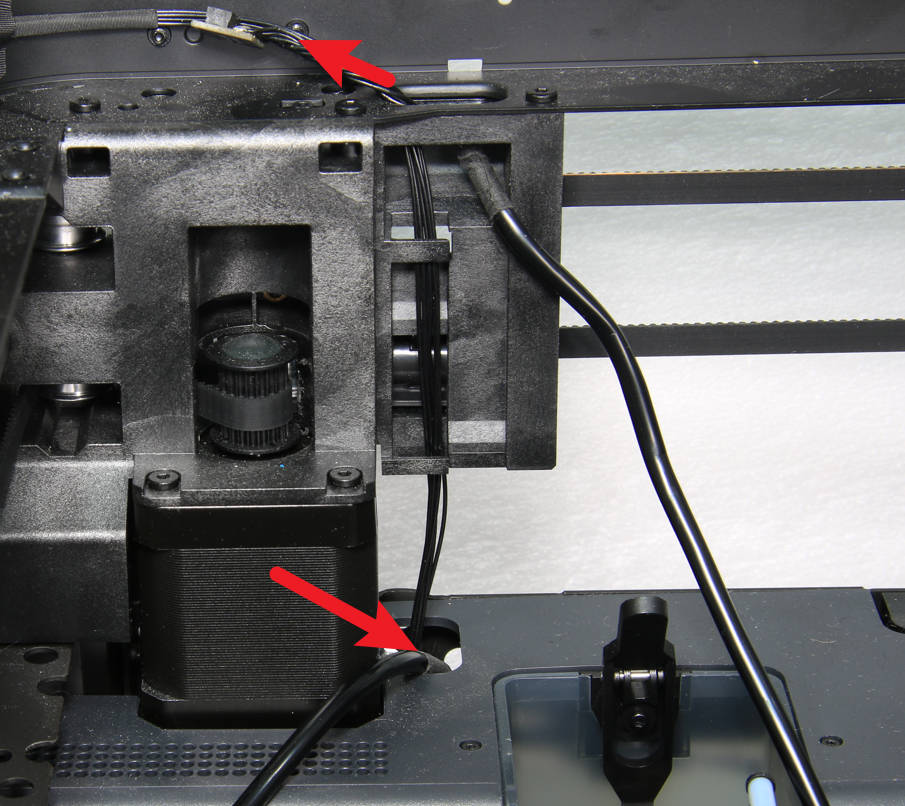

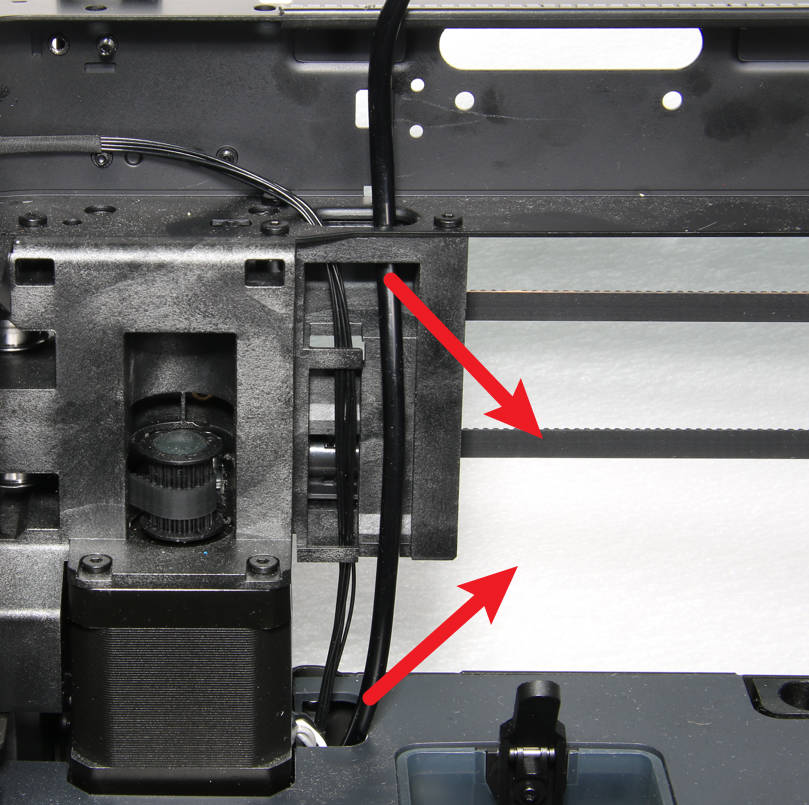

  • Paso 5 - Retirá el cable: Sacá el cable de la ranura y tirá con cuidado para sacarlo del todo.

Armado

Para instalar el cable nuevo, hacé lo siguiente:

  • Paso 1 - Pasá el cable: Pasá los dos extremos del cable por los agujeros correspondientes y acomodalo bien dentro de la ranura.

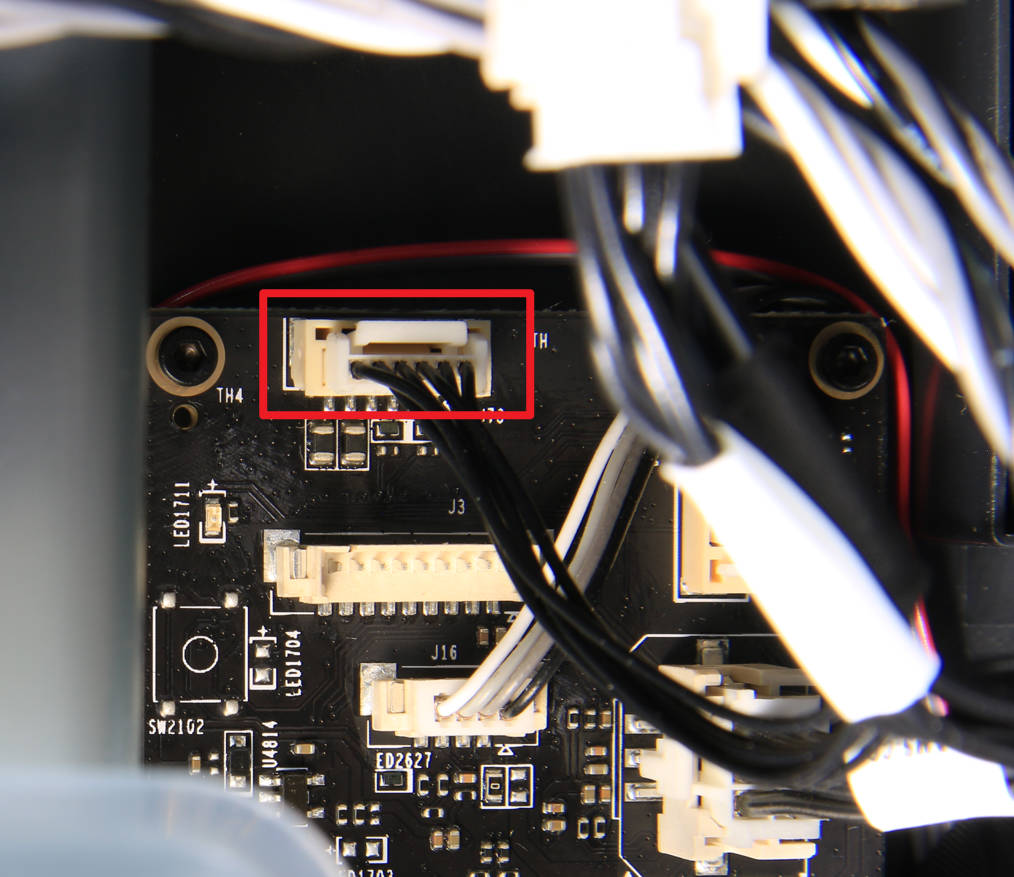

  • Paso 2 - Conectá el cable: Primero enchufalo en el conector de la placa MC y después en la placa del extruder. Tené en cuenta que el conector MC-TH tiene posición; asegurate de que entre bien porque si lo ponés al revés podés causar un cortocircuito y la impresora va a tirar error HMS o ni siquiera va a prender.
  • Paso 3 - Instalá la placa del extruder: Poné la placa con el conector del motor mirando hacia afuera, ajustá los 3 tornillos para fijarla y conectá el FPC del extruder y el cable del motor.
  • Paso 4 - Poné la carcasa trasera del cabezal: Colocá la carcasa en su lugar y ajustá los 4 tornillos.
  • Paso 5 - Poné el panel trasero: Volvé a colocar el panel trasero siguiendo el procedimiento habitual.

Cómo verificar

Una vez que termines, hacé estas comprobaciones:

  • Hacé una inspección visual para ver que todas las uniones estén alineadas y que no haya nada flojo o mal calzado.
  • Prendé la impresora y ejecutá el proceso de calibración del equipo. Si la calibración pasa sin problemas, el laburo quedó bien hecho.
