En esta guía te explicamos cómo cambiar el sistema de movimiento CoreXY de las impresoras P1P y P1S. Es un proceso técnico complejo, así que leelo con atención antes de meter mano para no mandarte ninguna macana.
Modelos compatibles
P1P y P1S.

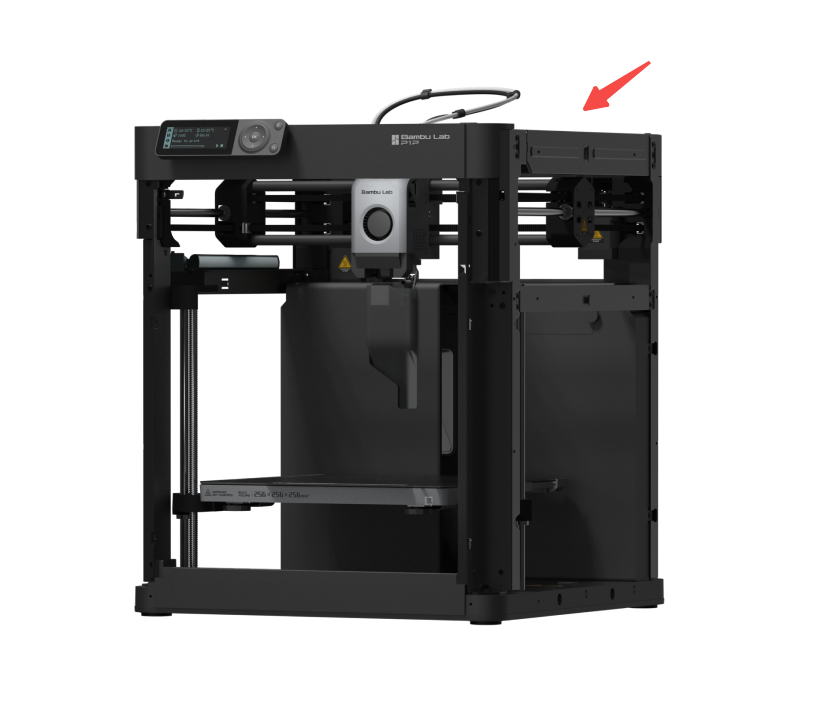

Sistema de movimiento CoreXY
Este sistema va montado en la parte superior de la impresora y permite que el toolhead se mueva en los ejes X e Y. Cambiar esta pieza es un laburo difícil; te recomendamos leer bien todo el manual antes de empezar. Como vas a sacar un montón de tornillos, conseguite unas cajitas para tener todo organizado y no perder nada.
¿Cuándo hay que cambiarlo?
- Si la polea loca hace ruido o está rota.
- Si el sistema de movimiento CoreXY está doblado o deformado.
- Si los rodamientos lineales o la varilla del eje Y están dañados.
Advertencia de seguridad
¡OJO! Es fundamental apagar la impresora y desenchufarla antes de cualquier mantenimiento. Si trabajás con la máquina prendida, podés causar un cortocircuito y quemar los componentes electrónicos. Si tenés alguna duda, abrí un ticket en nuestra página de soporte y te damos una mano.
Herramientas y materiales
- Nuevo sistema de movimiento CoreXY (pedilo abriendo un ticket de soporte).
- Llaves Allen H2.0 y H1.5.
- Tiempo estimado: entre 3 y 4 horas.
Cómo sacar el sistema CoreXY viejo
Seguí estos pasos para desarmar la unidad con cuidado:

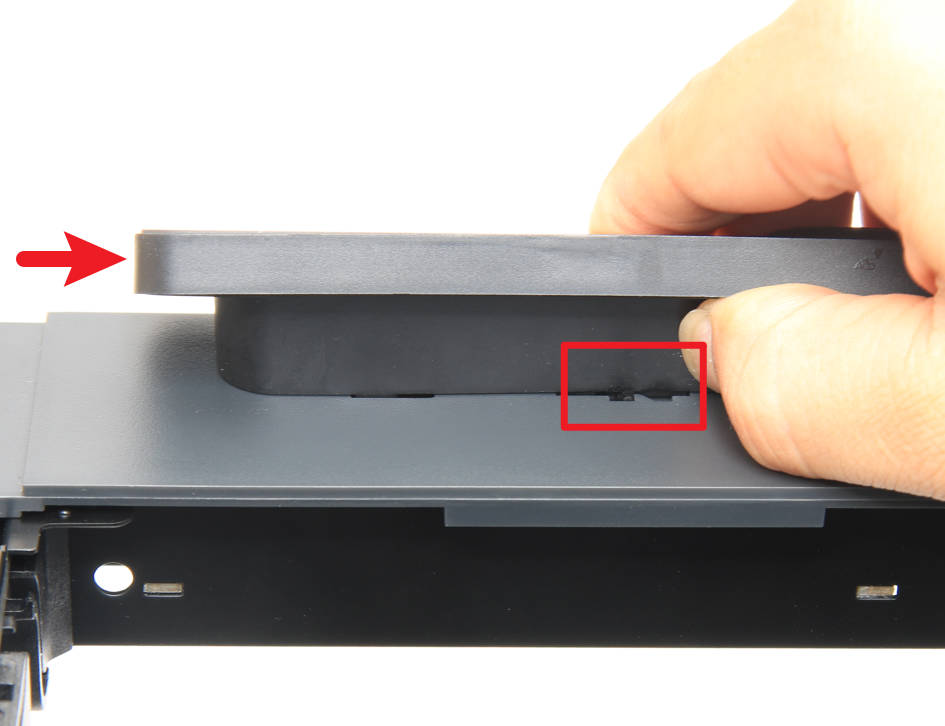

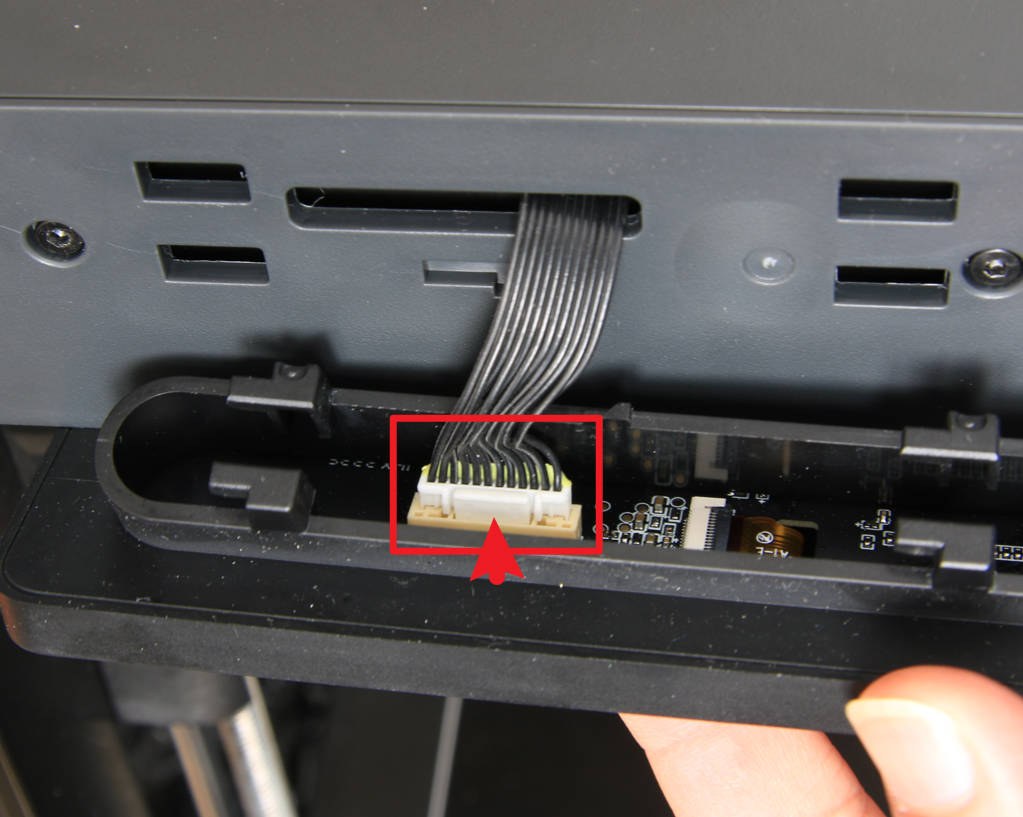

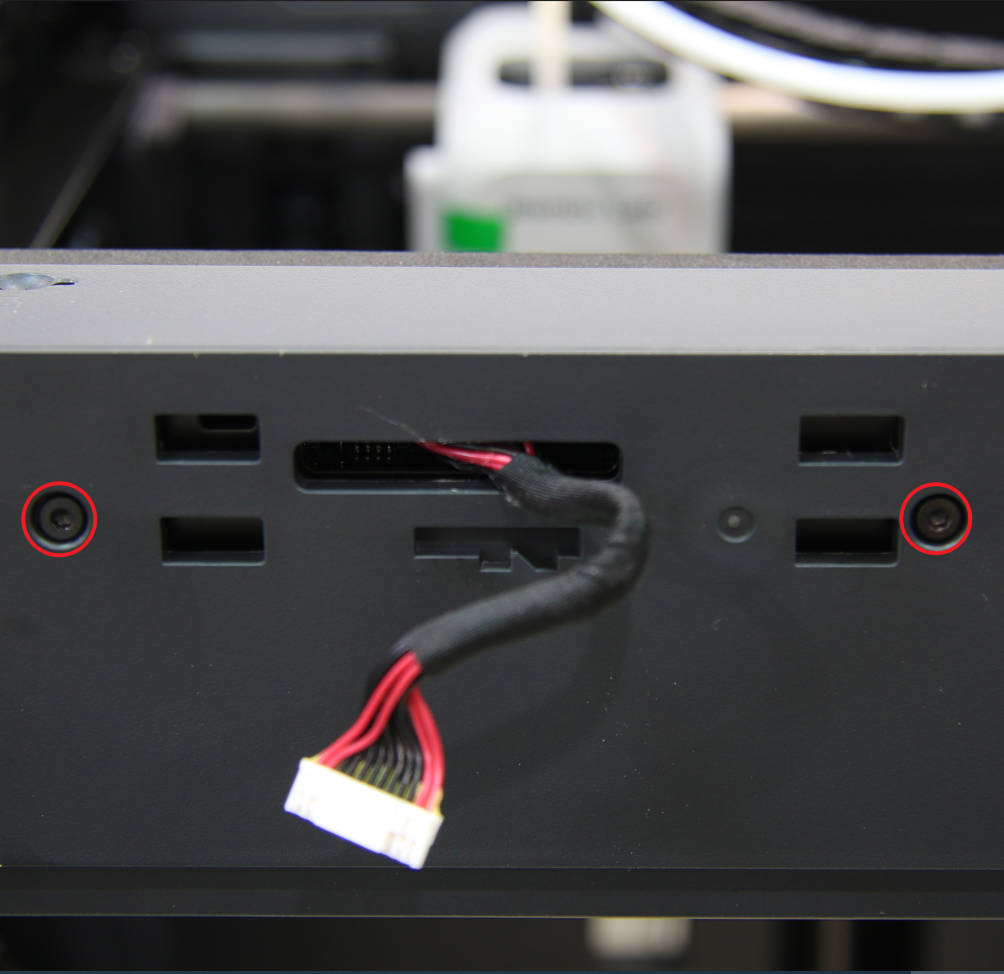

- Paso 1: Sacá la pantalla y la tapa frontal. Primero apretá la traba debajo de la pantalla, deslizala a la derecha y desconectá el cable.

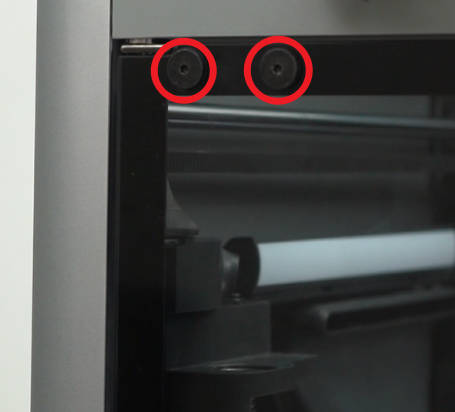

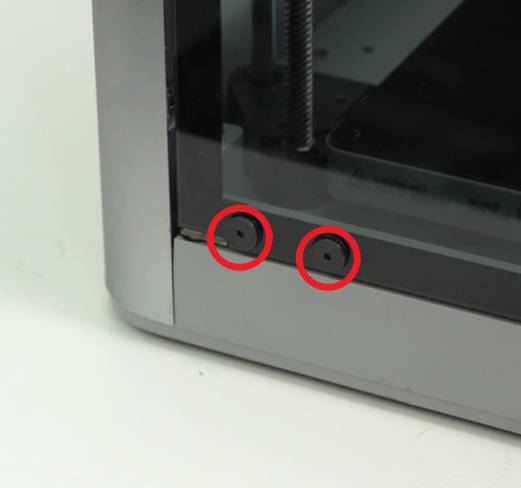

- Paso 2: Sacá los paneles laterales, el trasero y la puerta de vidrio. Si tenés una P1P básica sin gabinete, solo te toca sacar el panel de atrás.

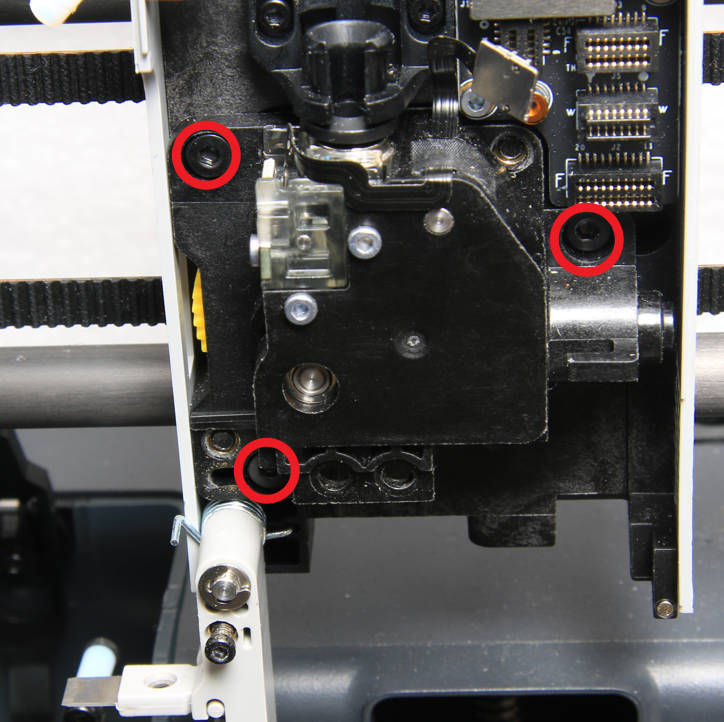

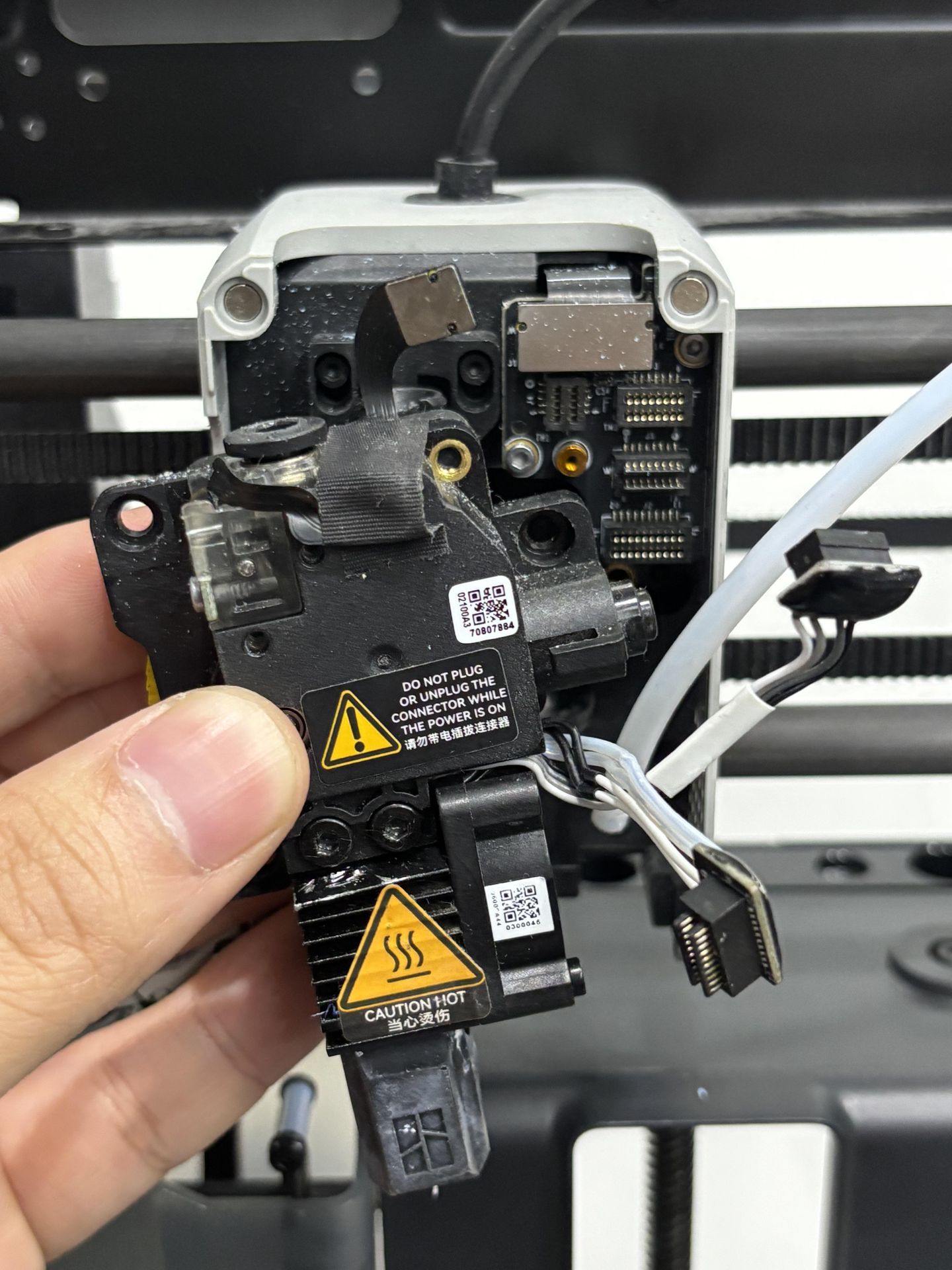

- Paso 3: Desmontá la placa TH, el extruder y el hotend.

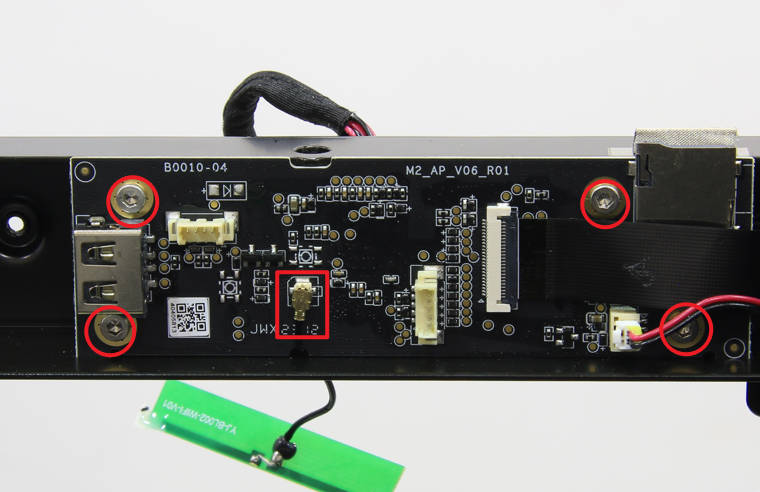

- Paso 4: Sacá la placa AP, la pantalla y todos los cables conectados.

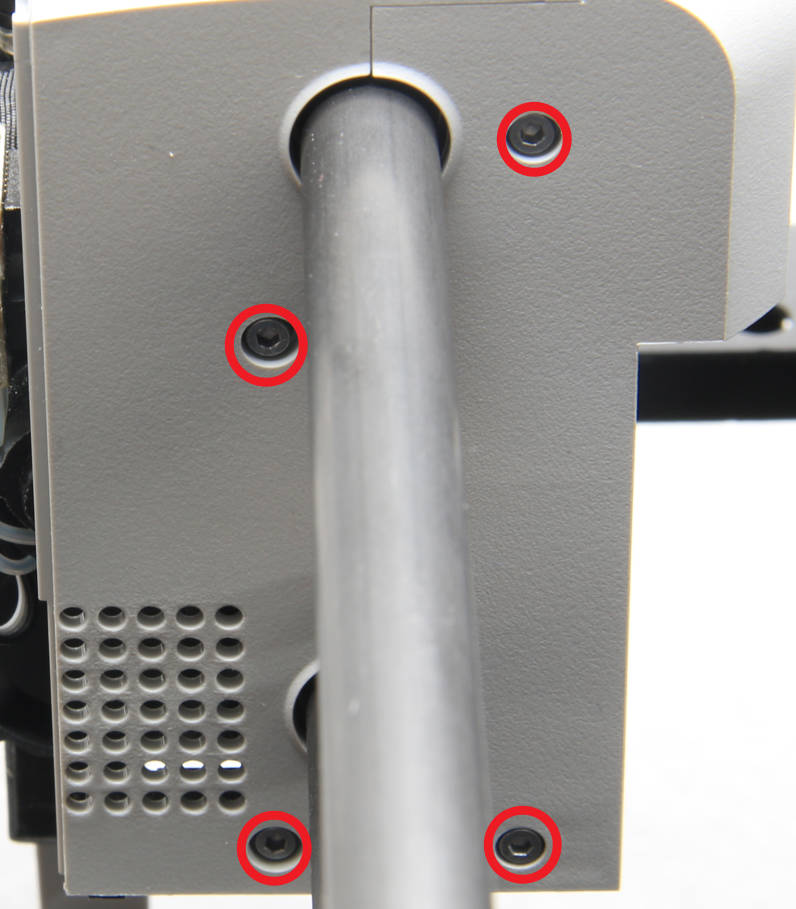

- Paso 5: Retirá los tensores y los motores XY.

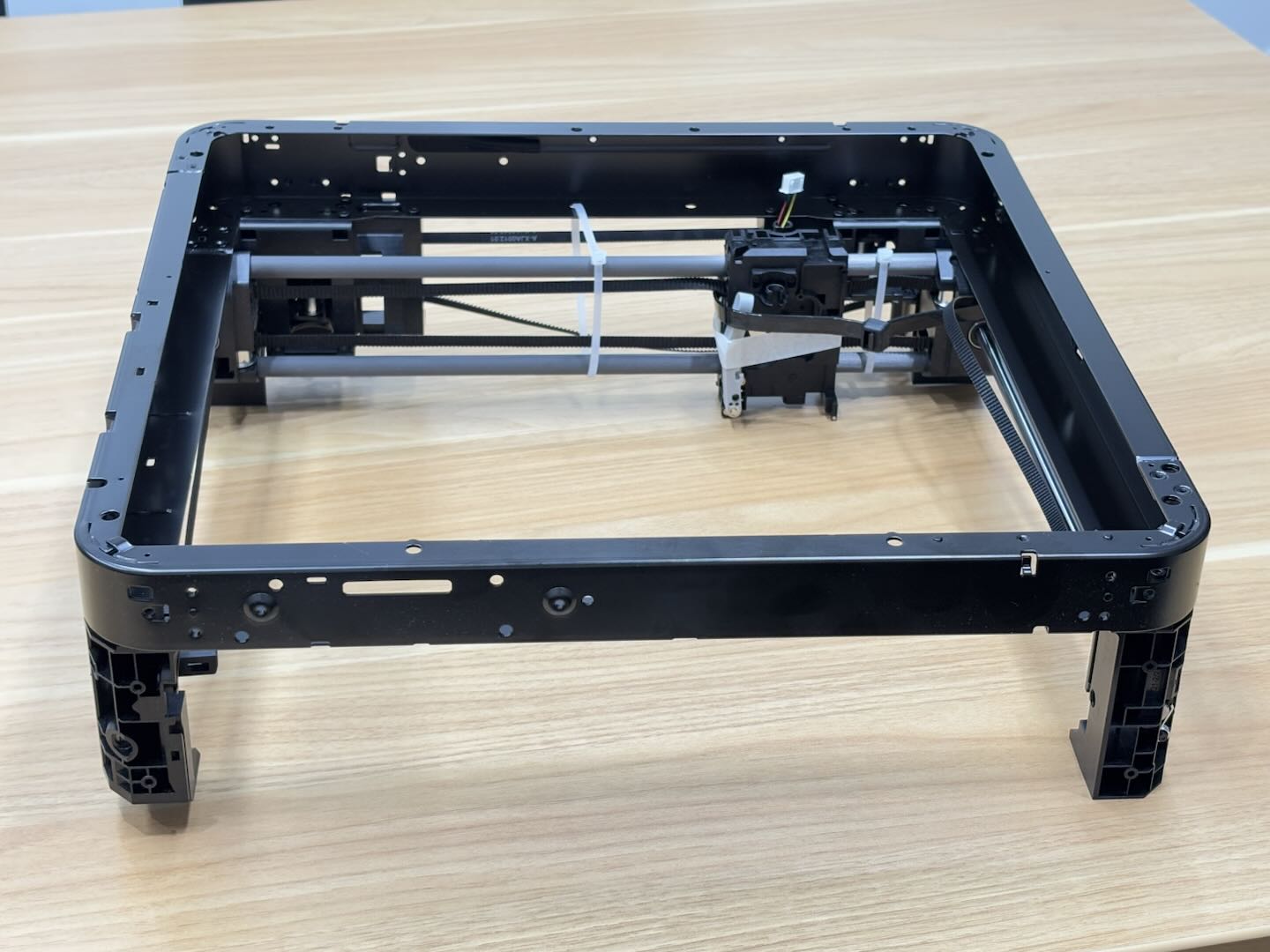

- Paso 6: Finalmente, desmontá el sistema de movimiento CoreXY completo.
Cómo instalar el sistema nuevo
Para el montaje, hacé el proceso a la inversa asegurándote de que todo quede bien firme:
- Paso 1: Presentá e instalá el nuevo sistema CoreXY en el chasis.
- Paso 2: Poné los motores XY y los tensores.
- Paso 3: Volvé a colocar la tapa frontal.
- Paso 4: Instalá la placa AP, la pantalla y el cable MC-AP.
- Paso 5: Reconectá la placa TH, el extruder, el hotend y el cable del toolhead.
- Paso 6: Cerrá todo con los paneles laterales, el trasero y la puerta de vidrio.
Calibración
Una vez que termines de armar todo, es obligatorio hacer una calibración completa desde el menú de la impresora para que los ejes queden perfectos antes de volver a imprimir.
