Esta página de la wiki te guía sobre cómo sacar e instalar la placa MC de la serie P.
Placa MC de la serie P
MC significa Machine Controller (controlador de la máquina), que es la unidad que controla todas las partes móviles de la impresora.

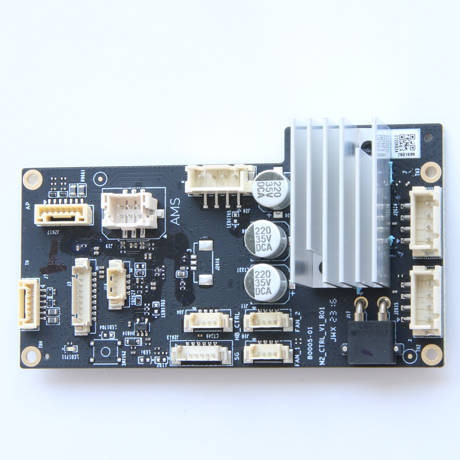

Hay diferencias en el disipador de las placas MC para la P1P y la P1S, pero las placas son las mismas.
La placa de la P1P tiene un disipador con orientación vertical para ayudar con la refrigeración por convección natural cuando se usa sin ventilador, mientras que el disipador de la P1S tiene una orientación horizontal para la refrigeración lateral con el ventilador de la placa MC. Ambos disipadores funcionan de manera similar con un ventilador al costado.
¡Por favor, tené en cuenta!

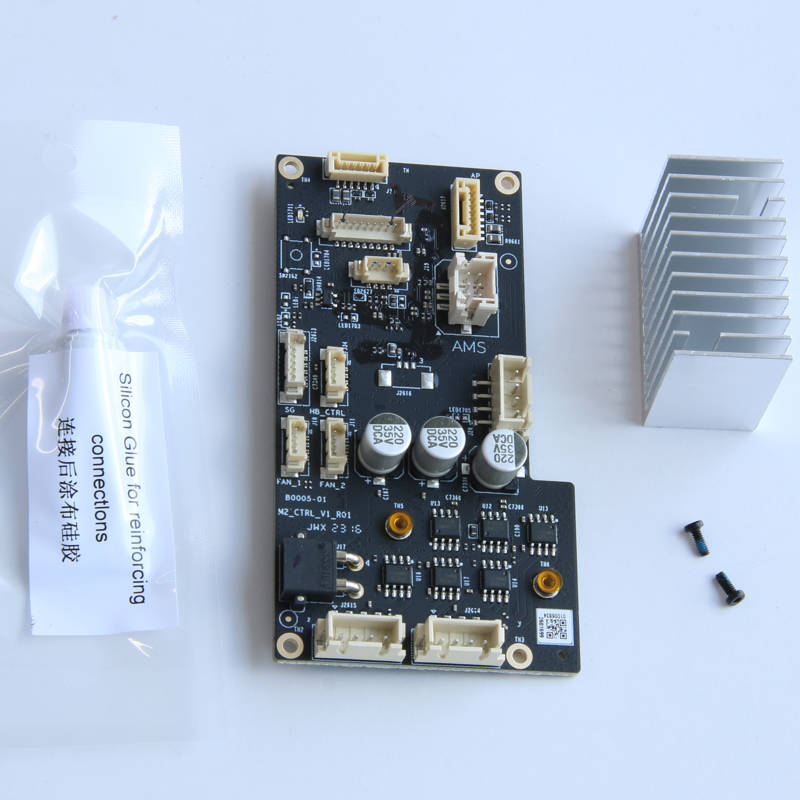

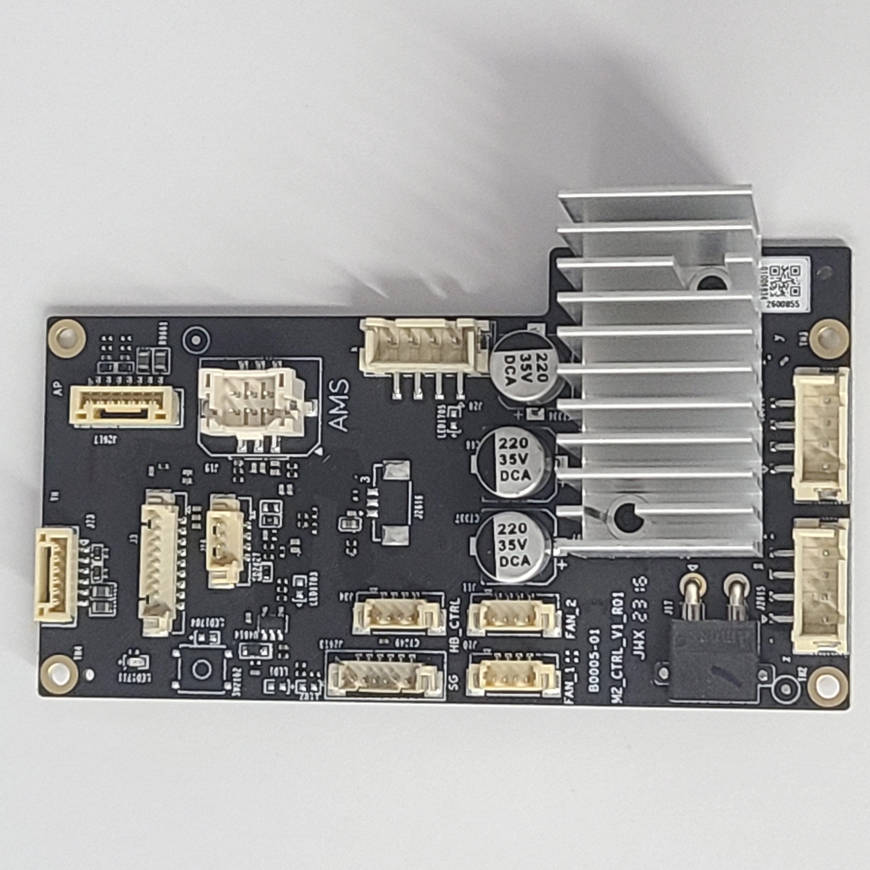

- 1. Si recibís la placa MC en el estado que se muestra en la imagen de abajo (sin grasa térmica), fijate en el Suplemento 1 de esta wiki para reutilizar el disipador original.
- 2. Si querés cambiar el disipador de la placa MC original de la P1S a la nueva placa MC, fijate en el Suplemento 2 de esta wiki para reutilizar el disipador original.
Herramientas
- Llave hexagonal H2.0/1.5
- Pinzas
- Pegamento de silicona
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento en la máquina y sus componentes electrónicos, incluyendo los cables del cabezal de herramientas, porque dejar la impresora encendida mientras hacés estas tareas puede causar un cortocircuito, lo que puede provocar daños electrónicos adicionales y riesgos de seguridad.
Cuando hacés mantenimiento o solucionás problemas en la impresora, es posible que tengas que desarmar algunas piezas, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue prendida. Esto puede dañar la electrónica de la impresora y causar más daños.
Por eso, es esencial apagar la impresora y desconectarla de la corriente antes de hacer cualquier laburo de mantenimiento. Esto va a evitar cortocircuitos o daños en la electrónica de la impresora. Al hacerlo, podés evitar posibles daños a los componentes electrónicos de la impresora y asegurar que el mantenimiento se haga de forma segura y efectiva.
Si tenés alguna duda o pregunta sobre cómo seguir esta guía, abrí un nuevo ticket en nuestra página de soporte y vamos a hacer lo posible para responder rápido y darte la ayuda que necesites.

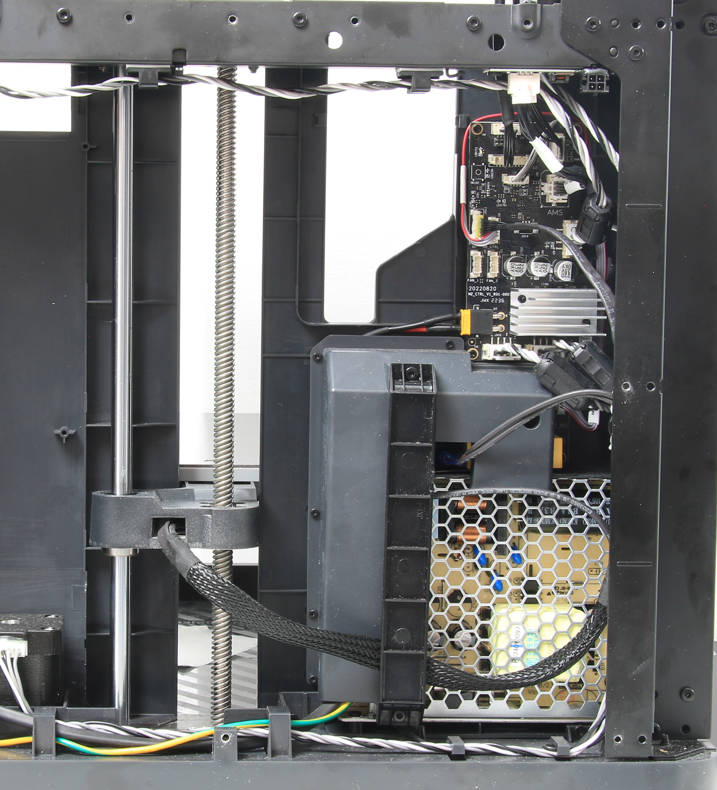

Sacar la placa MC defectuosa
Paso 1 - Sacar el conducto de purga

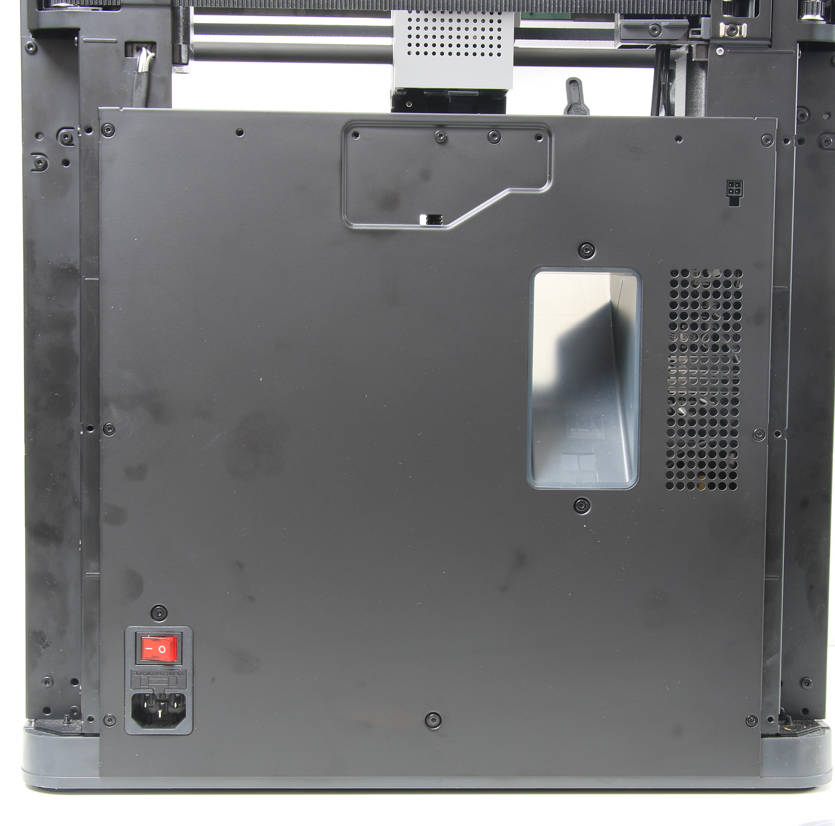

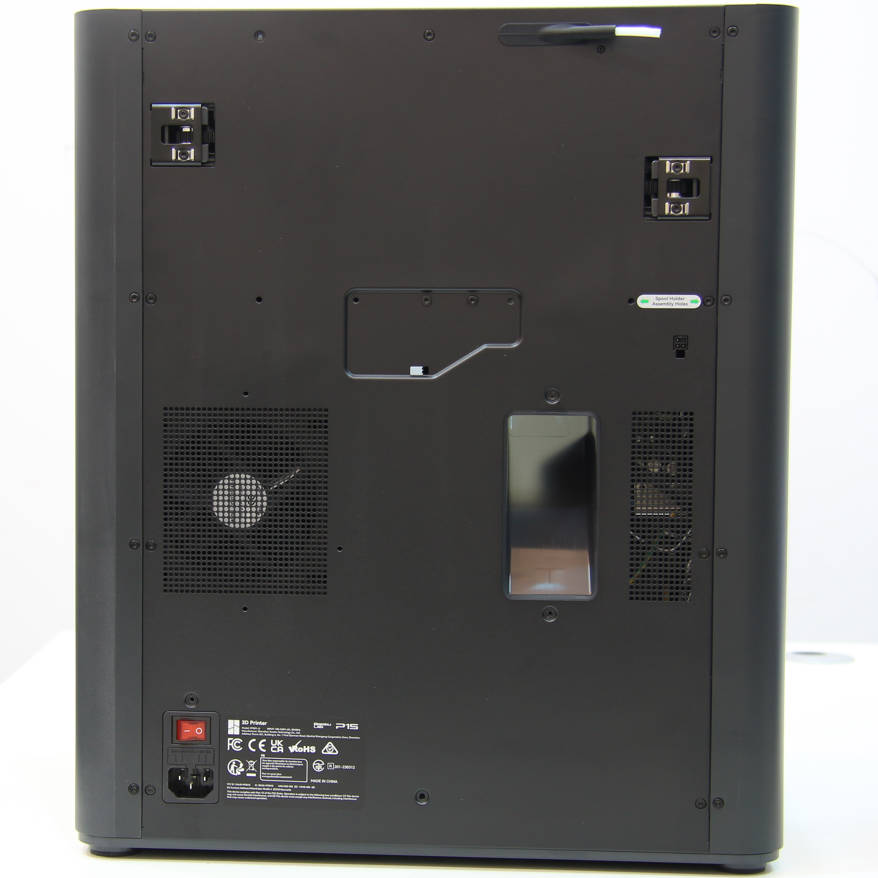

Consultá los contenidos relacionados del conducto de purga (para P1P) y el reemplazo del panel trasero metálico para P1S para sacar el panel trasero y el conducto de purga.
Paso 2 - Desconectar los cables

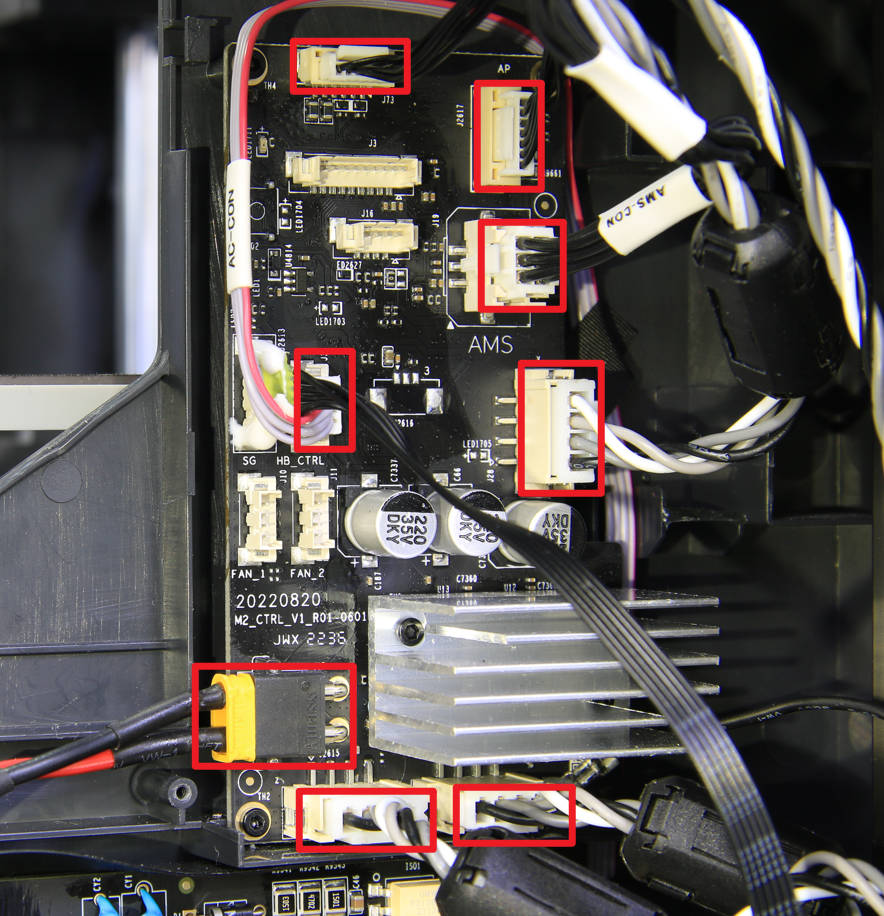

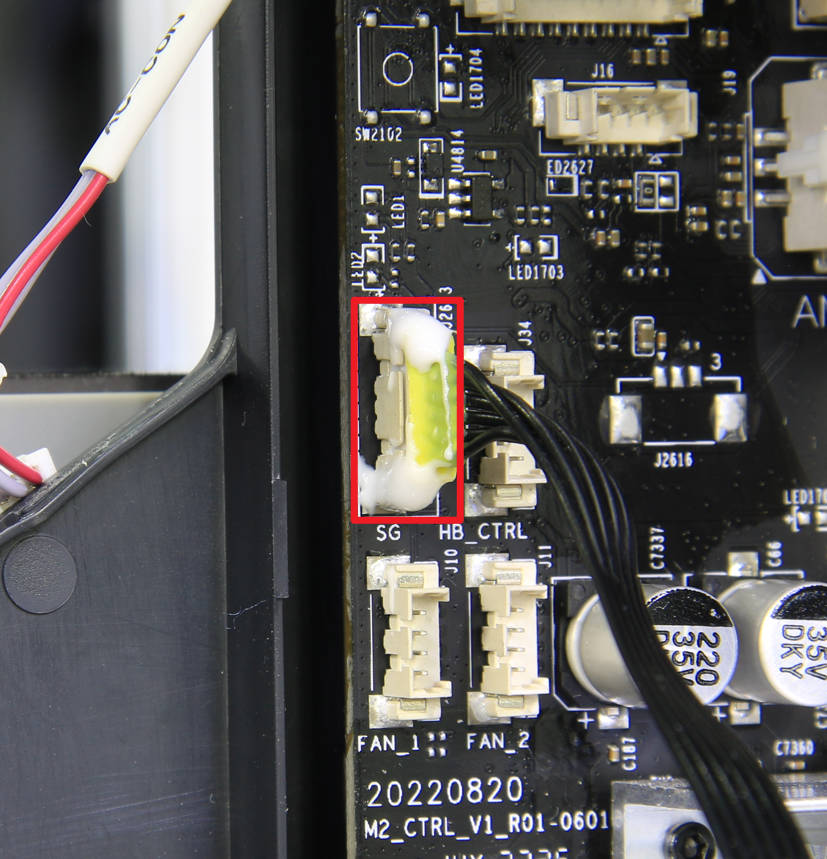

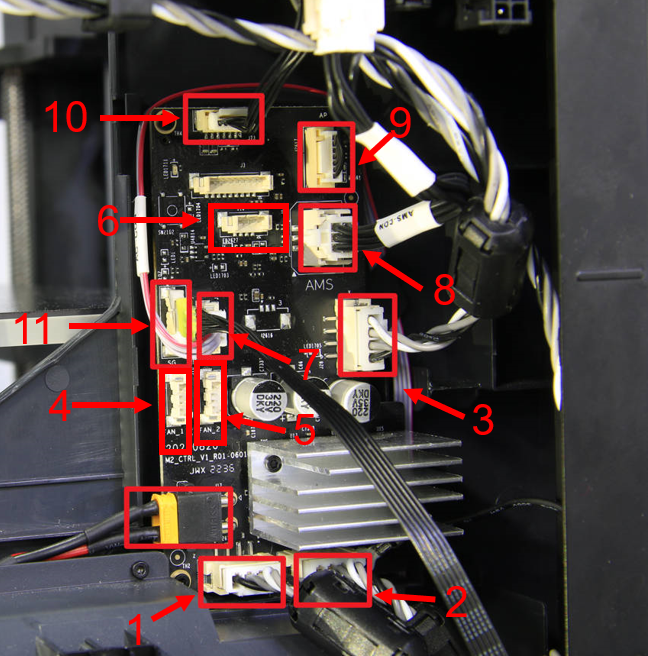

Para desconectar todos los cables de la placa MC, empezá sacando el cable de señal de la cama caliente. Tené en cuenta que este cable puede estar fijado con pegamento de silicona, así que capaz necesite una limpieza antes de poder sacarlo fácil. Una vez que hayas sacado el cable de señal de la cama caliente, seguí desconectando los cables restantes de la placa MC.
- 1: Motor Z
- 2: El motor derecho (visto desde atrás)
- 3: El motor izquierdo (visto desde atrás)
- 4: El ventilador regulador de temperatura de la cámara
- 5: Ventilador de enfriamiento de pieza auxiliar
- 6: Ventilador de la placa MC
- 7: Cable de conexión de la placa MC a la placa AC
- 8: Placa de interfaz del
AMS - 9: Placa principal AP (cable de alimentación y comunicación)
- 10: Placa TH (cable de alimentación y comunicación)
- 11: Cama caliente (cable de comunicación)
Paso 3 - Sacar la placa MC

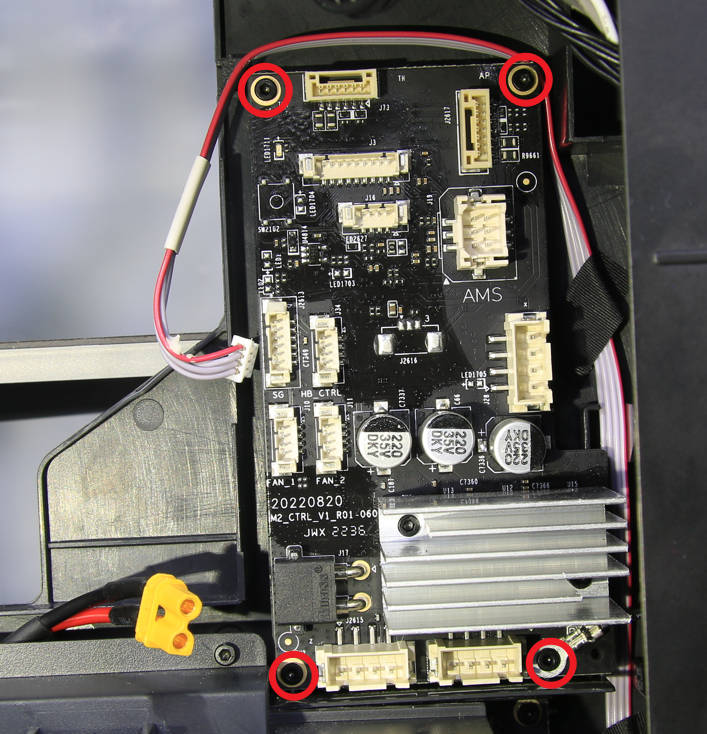

Para sacar la placa MC, usá una llave hexagonal H1.5 para desatornillar los cuatro tornillos que la mantienen en su lugar. Una vez que saques todos los tornillos, podés retirar la placa MC.
Instalar la nueva placa MC
Paso 1 - Instalar la placa MC
Para instalar la placa MC, ubicala en el estante interno y asegurala con los cuatro tornillos.

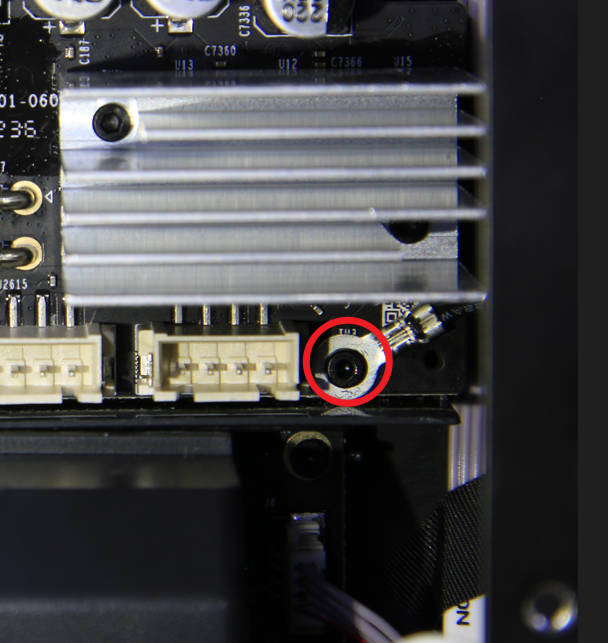

Prestá especial atención al tornillo de la esquina inferior derecha, ya que también se va a usar para fijar el cable de tierra en su lugar. Una vez que todos los tornillos estén ajustados, la placa MC debería quedar bien firme en el estante interno.
Paso 2 - Conectar los cables
Para completar la instalación de la placa MC, empezá conectando el cable de señal de la cama caliente. Una vez que esté en su lugar, poné pegamento de silicona para reforzar la conexión.
Después, conectá los otros cables a la placa MC y asegurate de que todas las conexiones estén firmes. Una vez que esté todo en su lugar, confirmá que las conexiones estén bien puestas.
Paso 3 - Armar la impresora
(Para P1P) Consultá los contenidos relacionados del conducto de purga para instalar el conducto de purga y el panel trasero.
(Para P1S) Consultá los contenidos relacionados del reemplazo del panel trasero metálico para P1S para instalar el panel trasero.
Verificar la funcionalidad
Para terminar la configuración de la impresora, conectá el cable de alimentación. Después, prendé la impresora y ejecutá el proceso de calibración del dispositivo. Si la calibración sale bien, la operación se completó con éxito.
Suplemento 1 - Reutilizar el disipador de la P1P
Paso 1 - Sacar el disipador de la placa MC defectuosa
Sacá los 2 tornillos. Separá el disipador de la placa MC fallada; no limpies la grasa térmica del disipador.
Paso 2 - Instalar el disipador original en la nueva placa MC
Sacá los sellos de los 2 pernos. Instalá el disipador (con grasa térmica) en la placa nueva y poné los 2 tornillos.
Aplicá la grasa térmica a la nueva placa si tenés grasa térmica: Poné la grasa térmica (azul) en los chips de los drivers.
Suplemento 2 - Reutilizar el disipador de la P1S
Paso 1 - Sacar el disipador de la placa MC defectuosa
Sacá los 2 tornillos. Separá el disipador de la placa MC fallada; no limpies la grasa térmica del disipador.
Paso 2 - Sacar el disipador de la nueva placa MC
Sacá los 2 tornillos. Separá el disipador de la nueva placa MC; no hace falta limpiar la grasa térmica.
Paso 3 - Instalar el disipador original en la nueva placa MC
Instalá el disipador en la placa nueva y después poné los 2 tornillos.
Verificar la funcionalidad
Chequeá las luces indicadoras en la placa de control
Estado normal: la placa MC parpadea en verde una vez cada 5 segundos.
Si la luz indicadora en la placa MC no parpadea una vez cada 5 segundos (por ejemplo, una vez cada 30 segundos), por favor chequeá si el cable FPC está conectado correctamente.
Notas finales
