Esta es una guía paso a paso para que sepas cómo instalar la cámara y la luz LED en las impresoras de la serie P1.

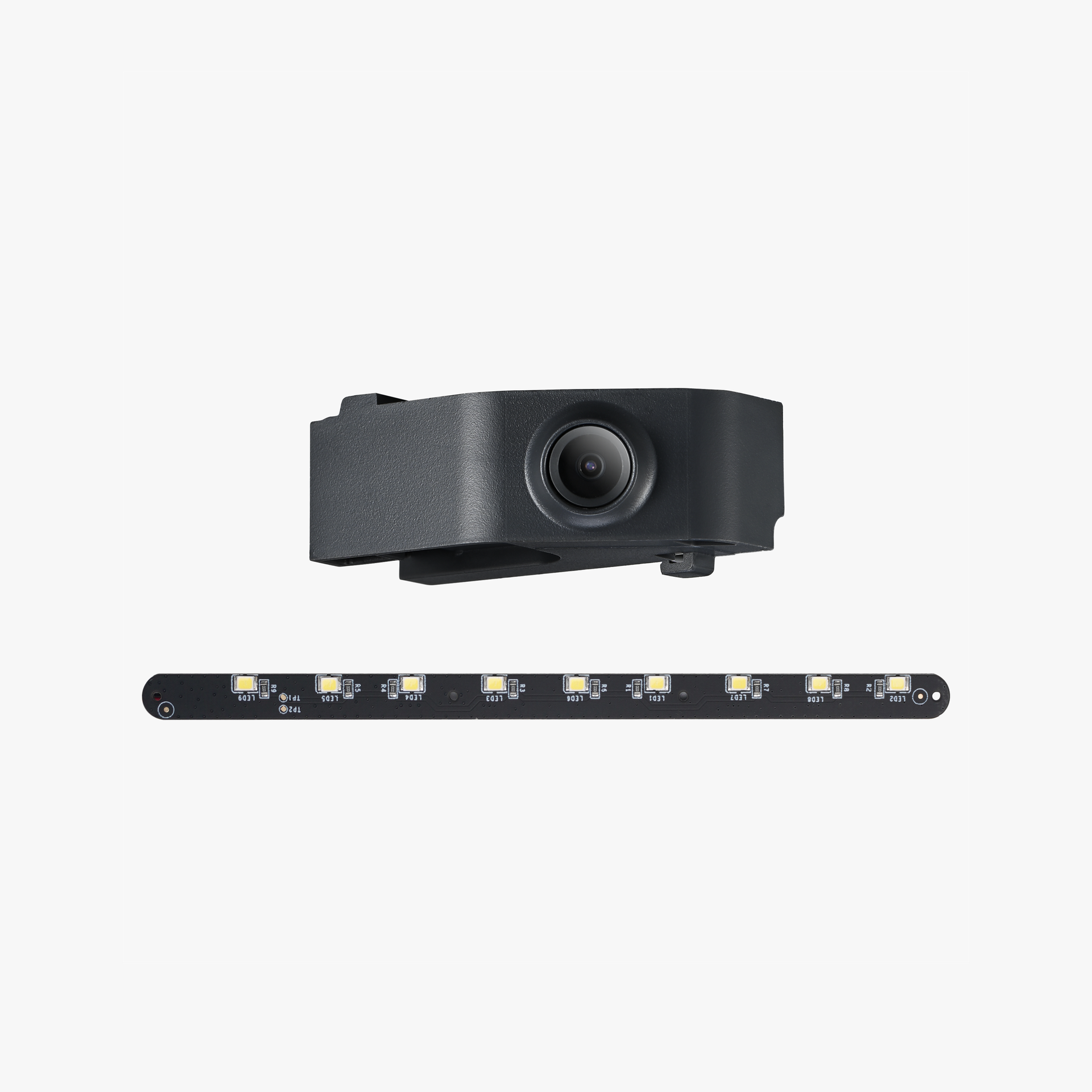

Cámara interna y LED
Guía en video
Herramientas
- Llave Allen H2.0
- Pinzas
- Pegamento 3M
Preparación
- Apagá la impresora y abrí la puerta frontal.
- Sacá la tarjeta microSD.
build plate o los nozzle.
Reemplazo de la cámara
Guía de desmontaje
Paso 1: Sacar el panel izquierdo.
Fijate en la guía de Reemplazo del panel plástico izquierdo para poder sacarlo.

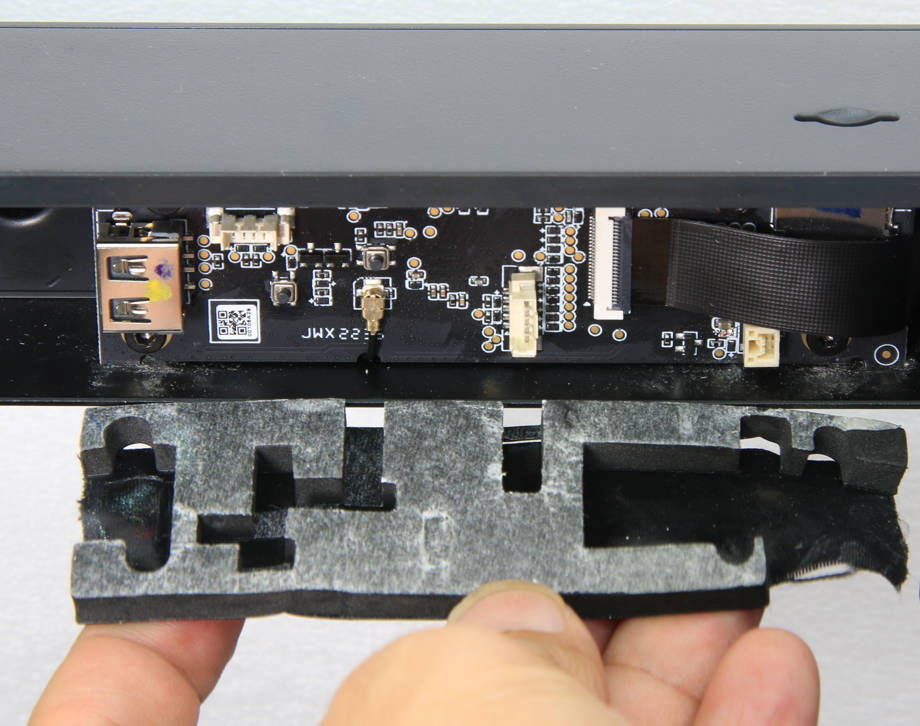

Paso 2: Sacar la espuma de sellado de la placa AP.

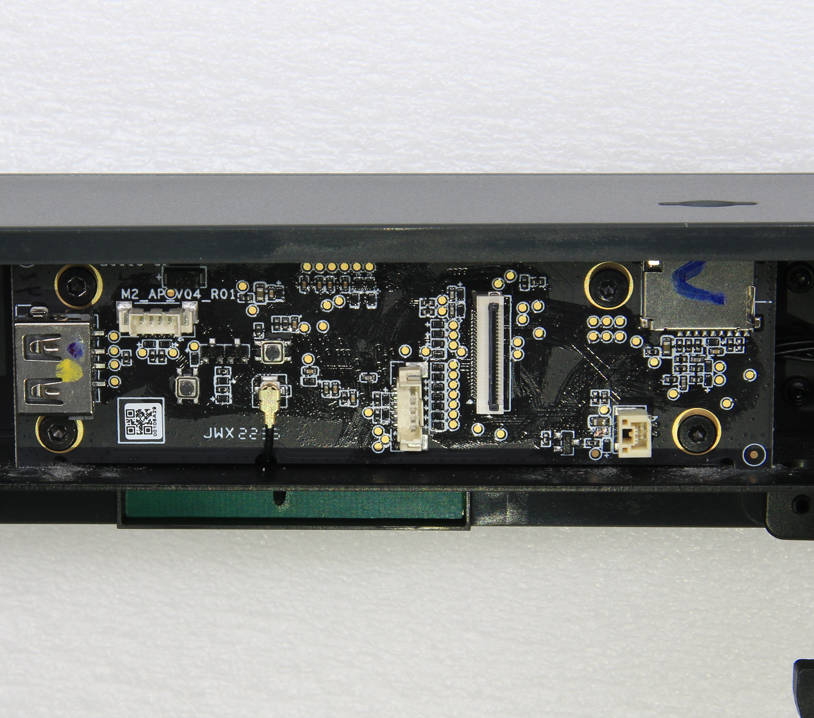

Hacé palanca con cuidado para despegar la "espuma de sellado" de la placa AP y así poder llegar al conector de la cámara que está en la placa.
Guía de montaje

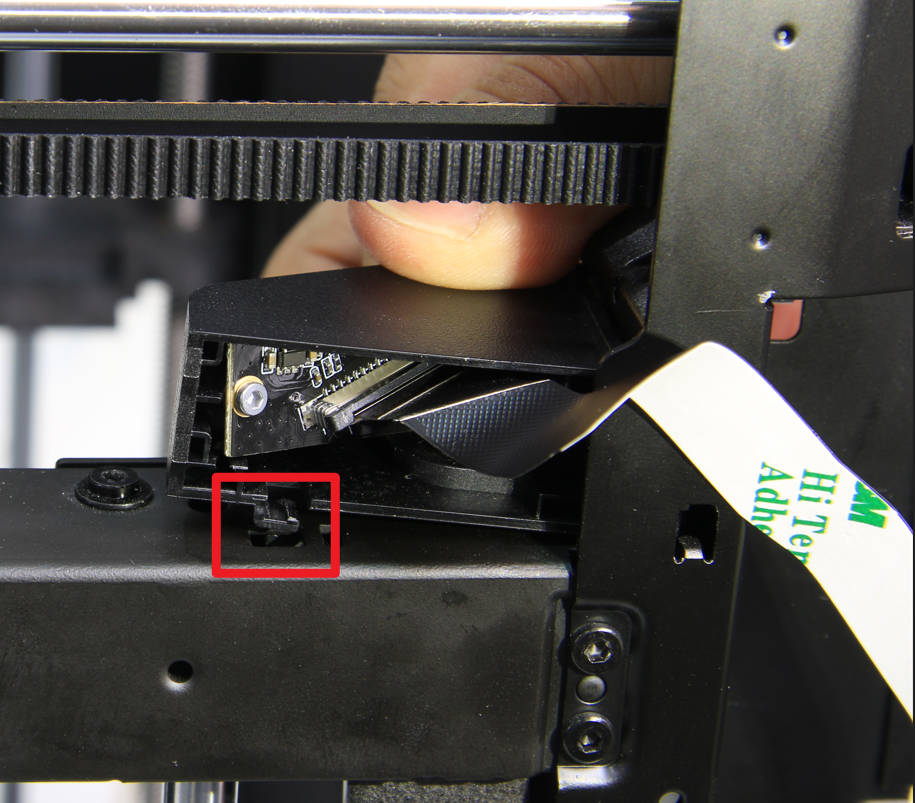

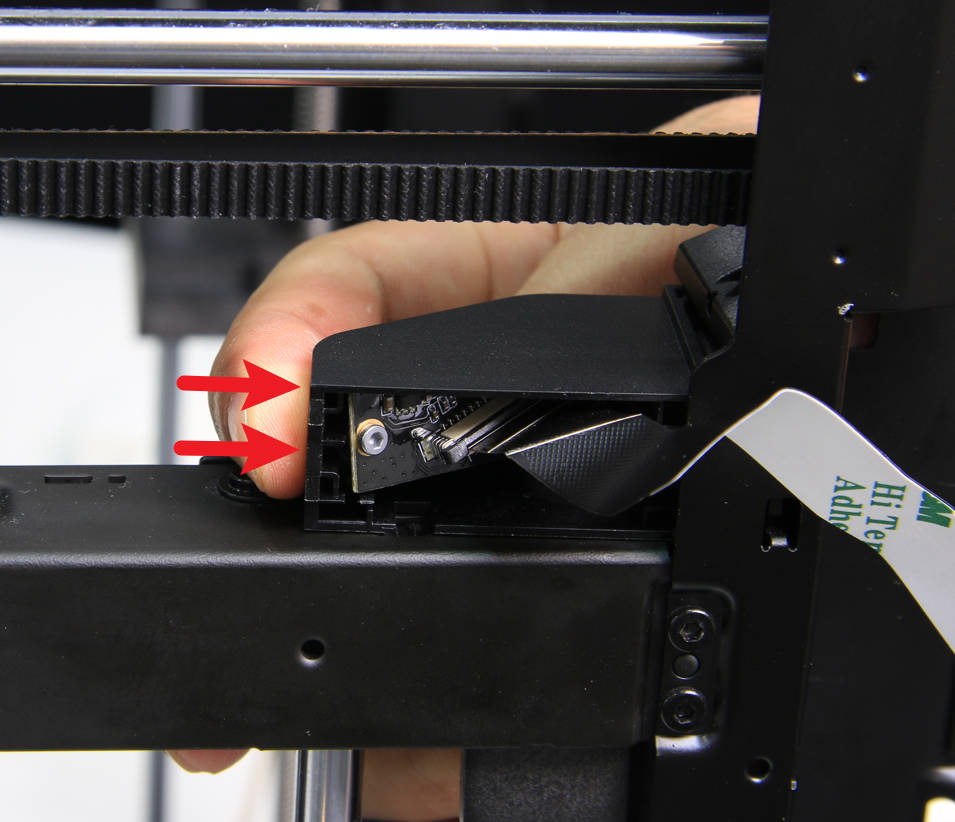

Paso 1: Instalar la cámara.
Alineá la carcasa de la cámara con la muesca de montaje que está en el marco y asegurate de que esté bien calzada antes de trabarla en su lugar.
Paso 2: Sacar el papel protector.
Sacá el papel protector del adhesivo del cable flex de la cámara, como se ve en la imagen de abajo.

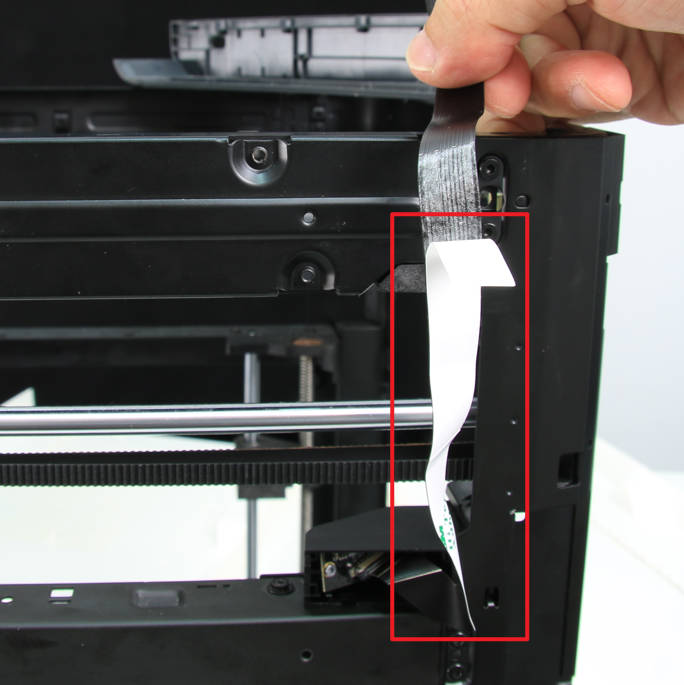

Paso 3: Pegar el cable flex.

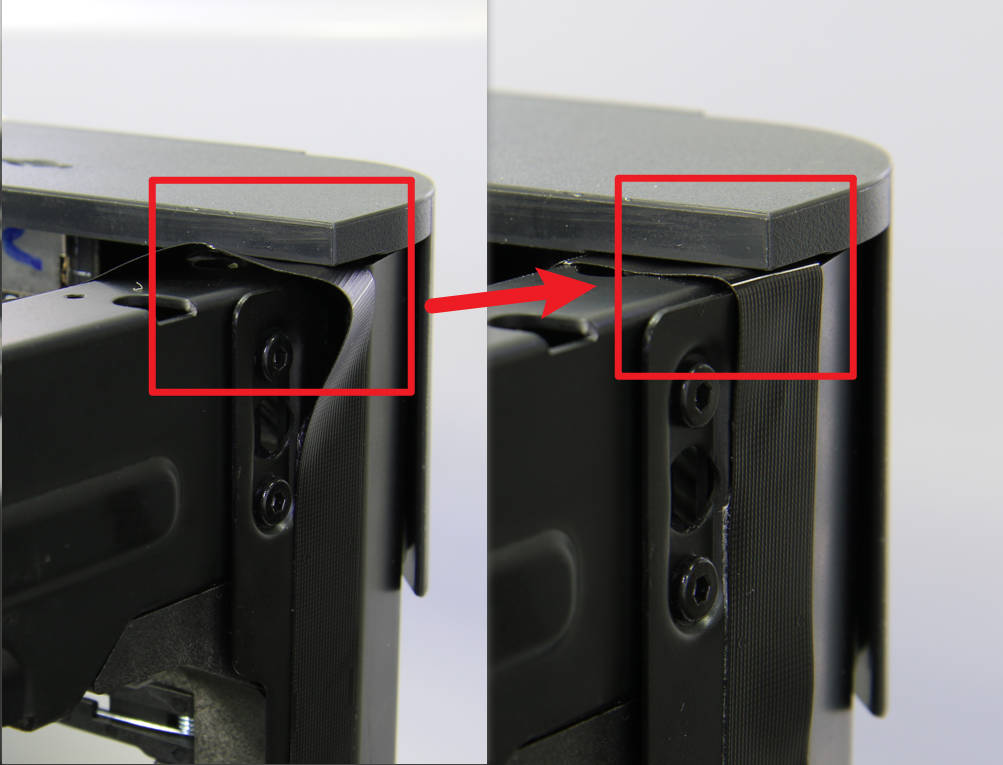

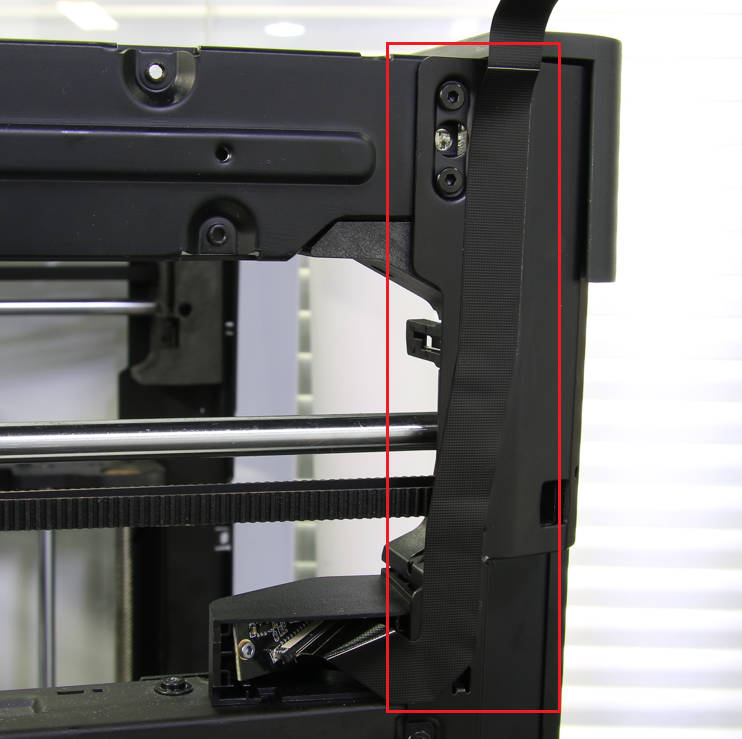

Alineá con cuidado el cable flex a lo largo de la columna y metelo en el hueco que queda entre la tapa frontal y el marco.

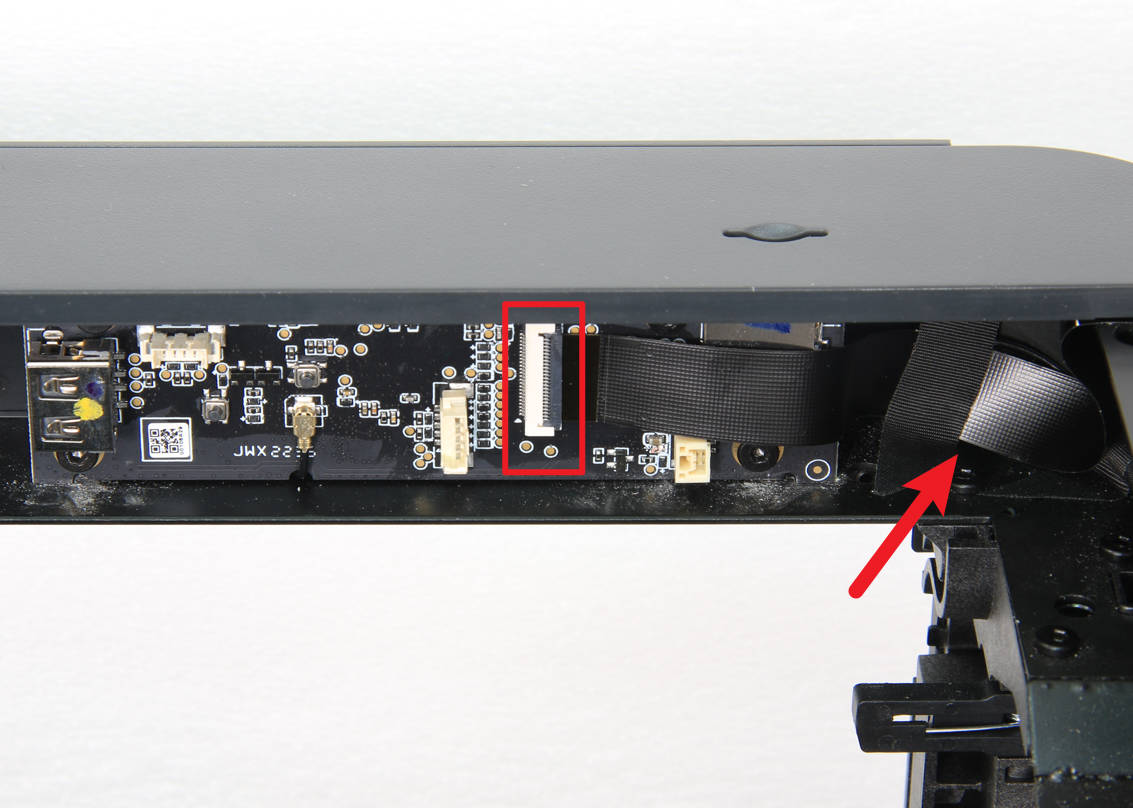

Paso 4: Conectar el cable de la cámara.
Conectá el cable de la cámara al conector de la placa AP y asegurate de que quede bien acomodado para que no se doble de más. Después, volvé a poner la espuma protectora sobre la superficie de la placa AP.

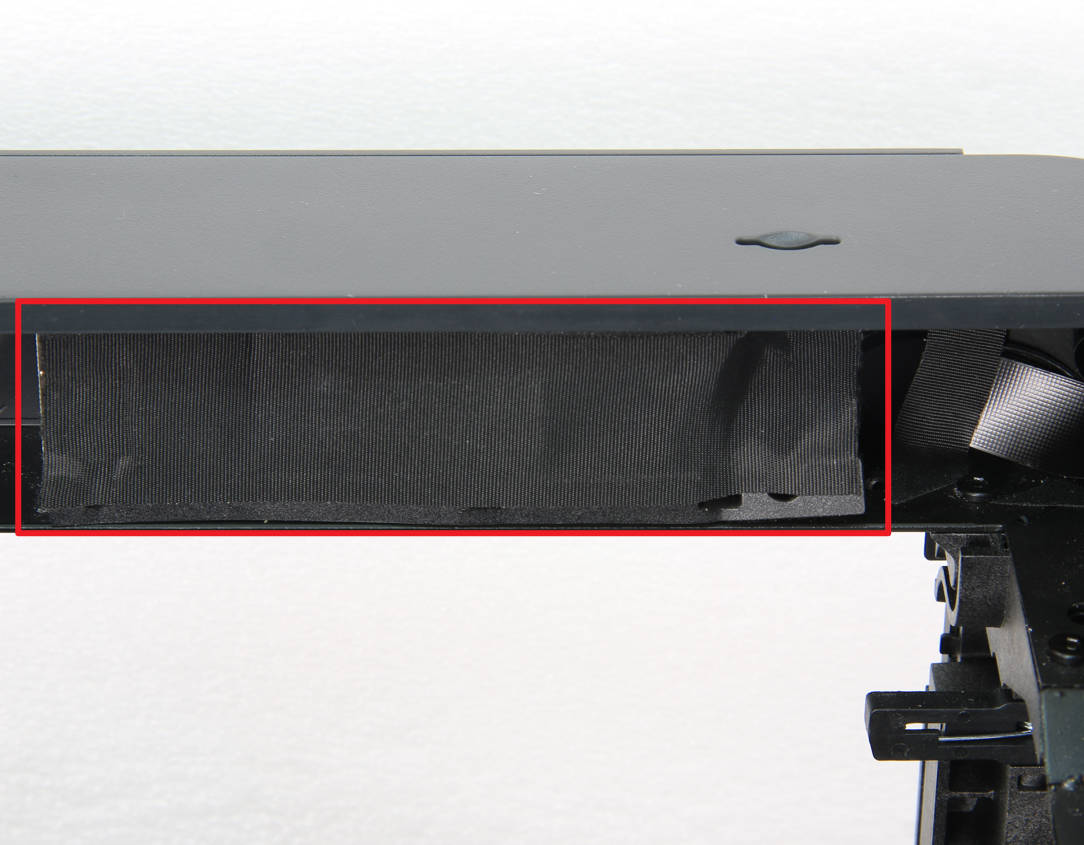

Paso 5: Pegar la espuma de sellado.
Pegá de nuevo la espuma de sellado en la superficie de la placa AP.
Paso 6: Instalar el panel izquierdo.
Fijate en la guía de Reemplazo del panel plástico izquierdo para volver a ponerlo.
Cómo verificar

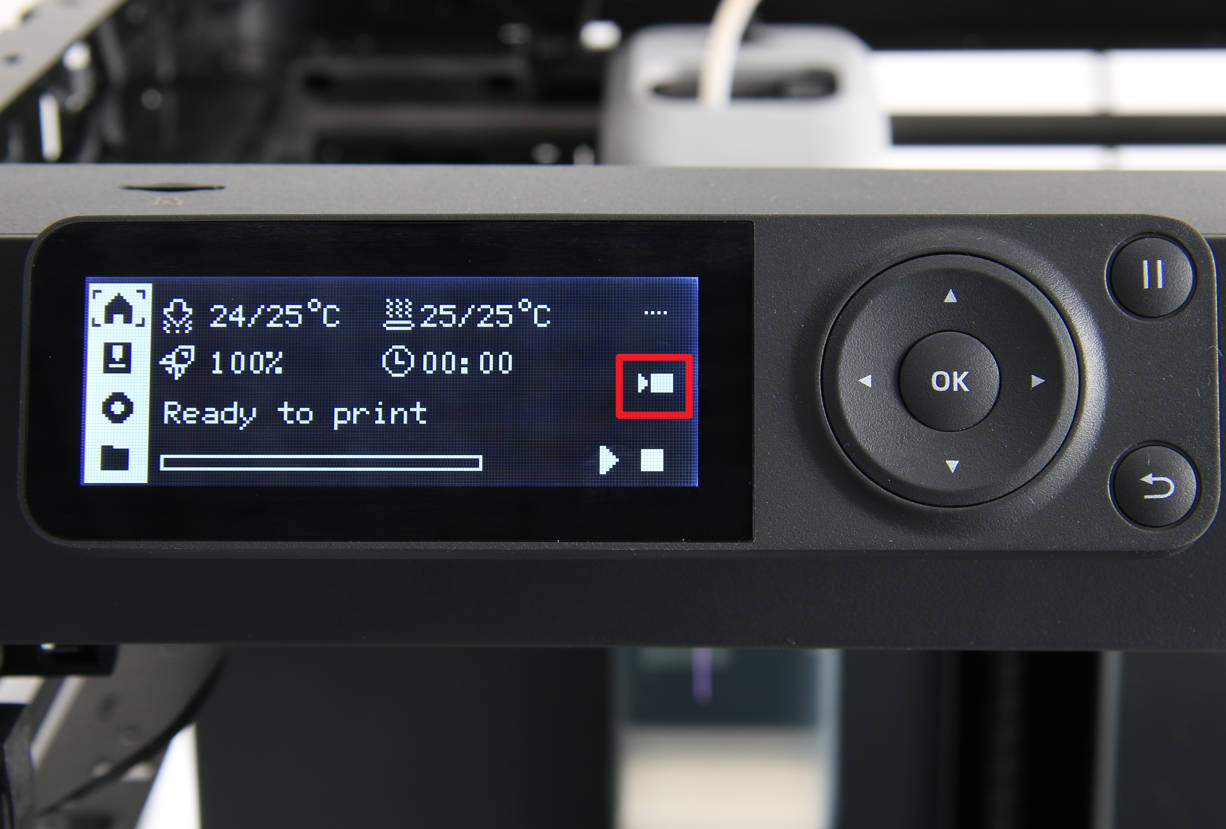

Prendé la impresora y confirmá que la pantalla ande bien; si lo hiciste bien, ahora debería aparecer un ícono de cámara en la pestaña de inicio de la pantalla.
Reemplazo de la luz LED 5V 0.3A
Guía de desmontaje
Paso 1: Desconectar el cable.

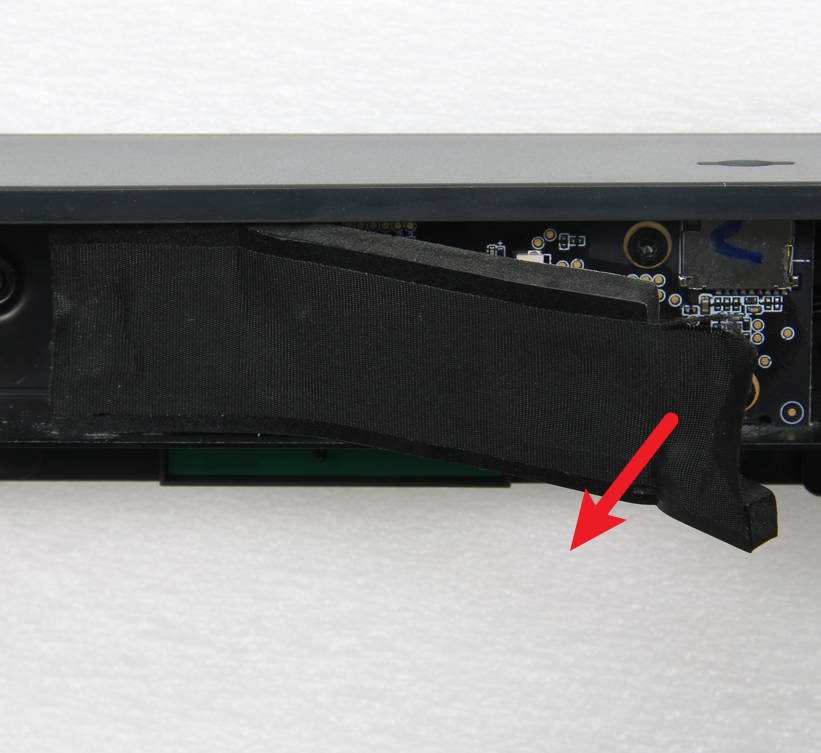

Despegá con cuidado la espuma de la placa AP para poder desconectar el cable del LED.
Paso 2: Empujar la luz LED hacia afuera.
Empujá la luz LED hacia el panel trasero, fijándote bien que no se enganche con la cámara. Si tenés que cambiar el cable del LED, podés cortar el cable viejo.
Paso 3: Sacar los clips.
Dá vuelta la luz LED y usá una espátula para sacar los clips.
Paso 4: Sacar la luz LED.
Usá un destornillador para hacer palanca con cuidado, sacá la tapa trasera de la carcasa del LED y retiralo.
Guía de montaje
Paso 1: Instalar la luz LED.
Montá el LED nuevo en su carcasa, conectá los cables y pasalos por el canal correspondiente (ojo que algunas tandas de impresoras no traen ese canal de cables).
Paso 2: Instalar la luz LED.
Usá pegamento 3M para fijar la luz LED a la impresora.
Paso 3: Conectar los cables.
Conectá los cables del LED a la placa AP y dejalos bien ordenados.
Paso 4: Poner la espuma.
Volvé a poner la espuma en su lugar.
Cómo verificar
Conectá la alimentación, buscá el ícono de la luz en el menú de control de la pantalla y elegí "Turn on LED". Si la luz de la cámara de impresión se prende, es porque quedó bárbaro.
- Bambu Studio: Hacé clic en Device > Device Status > Ícono de luz. Si está en verde, es porque está prendida.
- Bambu Handy: Tocá el botón Printer > Ícono de luz abajo. Si está en verde, es porque está prendida.
Notas finales
Esperamos que esta guía detallada te haya servido.
Si esto no soluciona tu problema, por favor mandá un ticket de soporte técnico; vamos a responder tus dudas y darte una mano.
Si tenés alguna sugerencia o comentario sobre esta Wiki, dejanos un mensaje en la sección de comentarios. ¡Gracias por el aguante y por estar pendiente!
