Esta guía te muestra paso a paso cómo reemplazar el conjunto de lead screw del eje Z en impresoras de las series X y P.
Conjunto de lead screw del eje Z
El conjunto de lead screw del eje Z para las impresoras de las series X/P incluye un lead screw, su tuerca, un rodamiento superior, un rodamiento inferior y los tornillos correspondientes.
Hay 3 lead screw en las impresoras X/P. Los 2 que están cerca de las columnas de la puerta frontal se desarman y arman de la misma manera. Esta guía toma como ejemplo el lead screw izquierdo.
El lead screw que está en la parte trasera de la impresora está bloqueado por el revestimiento interno, así que vas a tener que aflojar los tornillos del revestimiento antes de empezar.

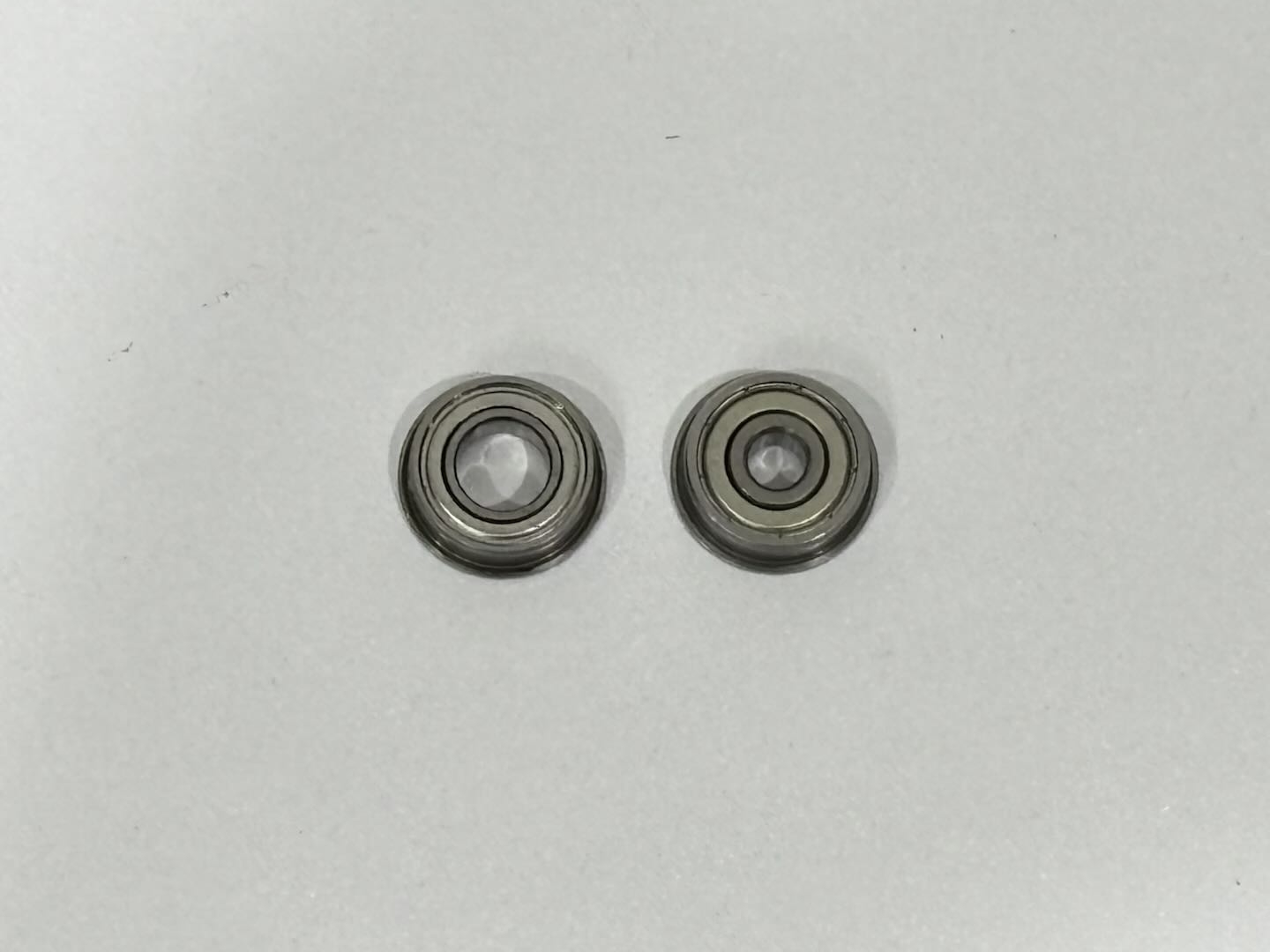

Los diámetros internos de los rodamientos superior e inferior son distintos: el del rodamiento superior es más grande que el del inferior.
Modelos de impresoras compatibles
X1 Carbon, P1P, P1S, X1E.
¿Cuándo hacerlo?
- Si la varilla roscada está deformada.
- Si la tuerca del lead screw está gastada.
- Si el rodamiento está dañado.
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora antes de hacer cualquier tarea de mantenimiento, incluyendo trabajos en la electrónica o en los cables del cabezal. Laburar con la impresora prendida puede causar un cortocircuito, dañando los componentes electrónicos y poniendo en riesgo tu seguridad.
Durante el mantenimiento o la resolución de problemas, puede que tengas que desarmar partes, incluyendo el hotend. Esto expone cables y componentes que podrían entrar en corto si se tocan entre sí o con partes metálicas mientras la impresora sigue prendida.
Por eso, desenchufá la impresora de la corriente antes de empezar. Si tenés dudas sobre cómo seguir esta guía, abrí un ticket de soporte y te vamos a ayudar lo antes posible.
Herramientas y materiales necesarios
- Conjunto de lead screw del eje Z.
- Llave Allen H2.0.
- 3 tornillos BT3-28-15 (para fijar la cama calefaccionada).
Cómo sacar los lead screw de las columnas frontales
Esta guía usa una P1P para mostrar cómo cambiar el lead screw izquierdo. El derecho se cambia igual.

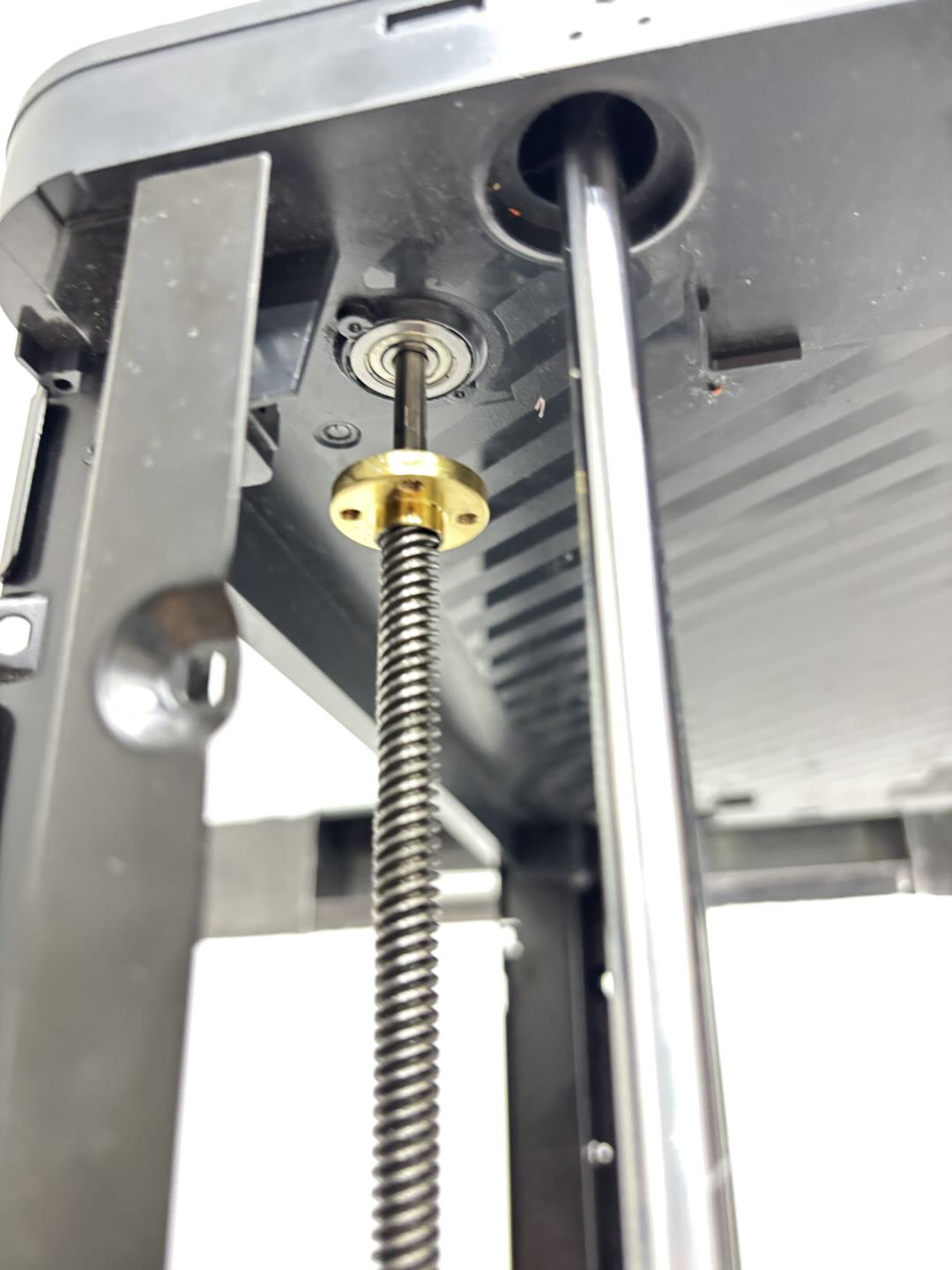

Paso 1: Sacá los tornillos de la tuerca del lead screw

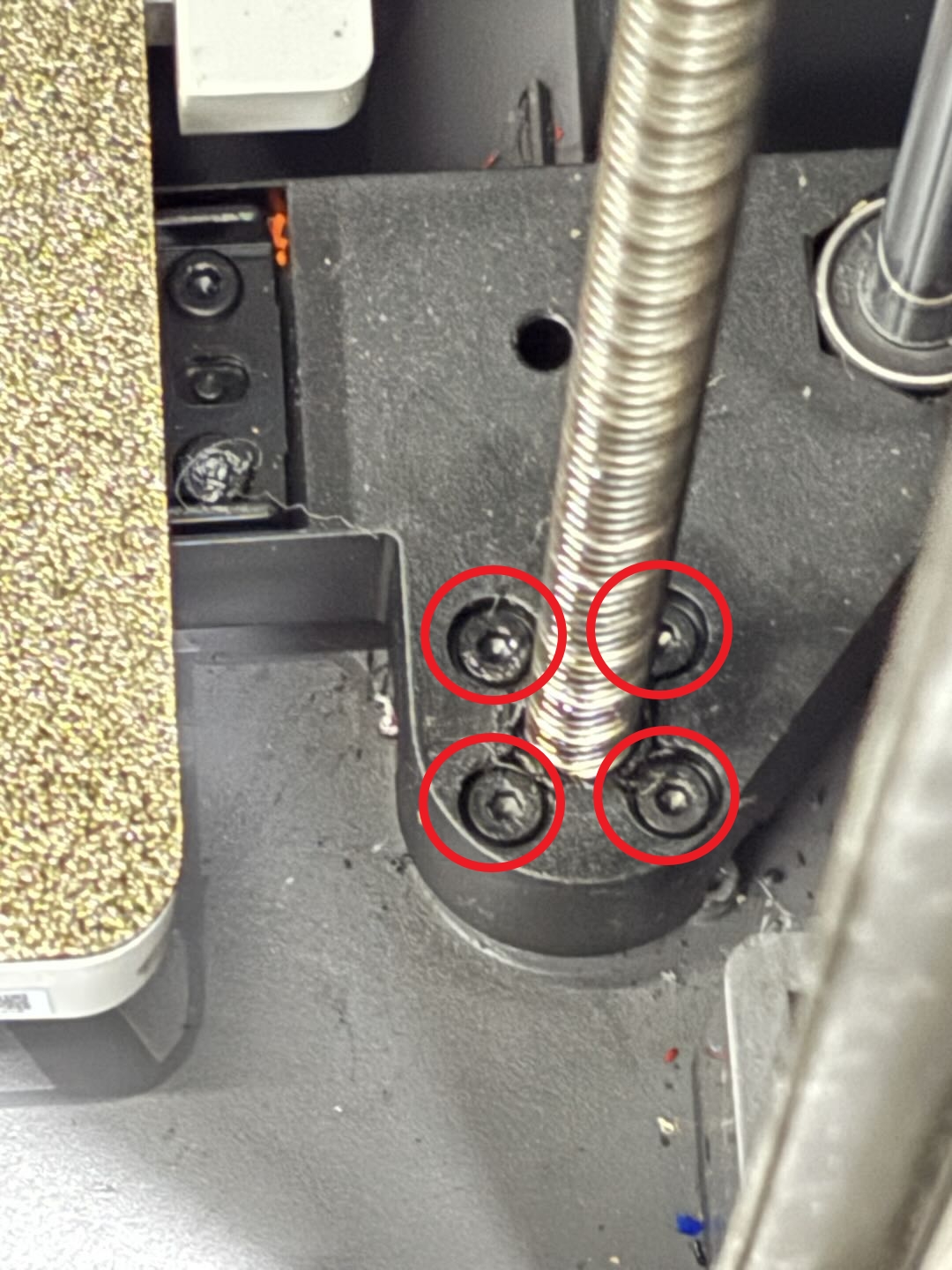

Usá una llave Allen H2.0 para sacar los 4 tornillos que sujetan la tuerca del lead screw.
Paso 2: Sacá los tornillos del rodamiento inferior

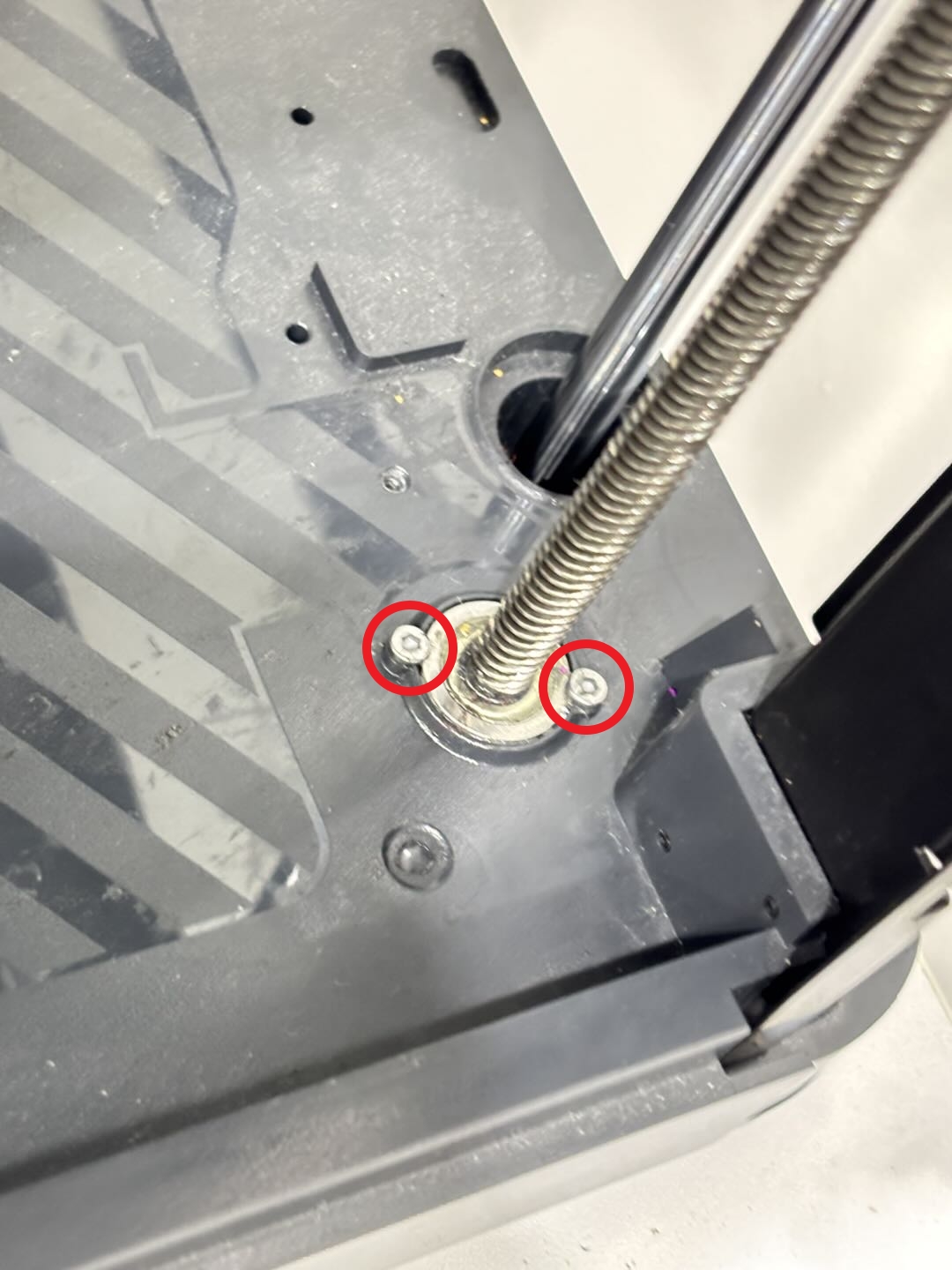

Usá la misma llave para sacar los 2 tornillos de fijación del rodamiento inferior.
Paso 3: Sacá la polea y la correa Z

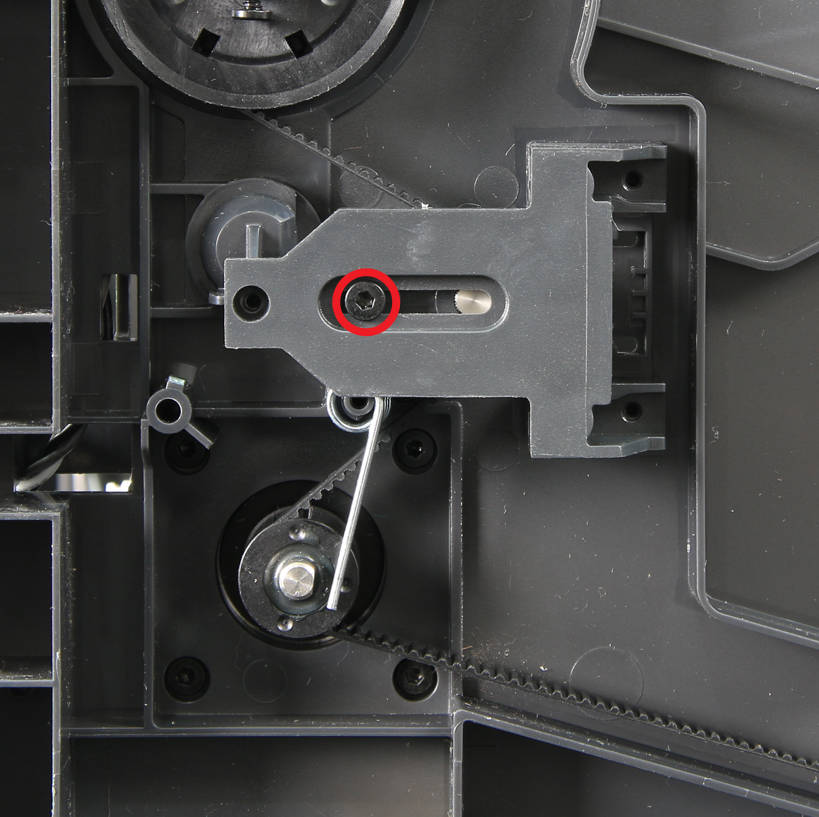

Acostá la impresora de costado. Usá la llave Allen para aflojar uno de los tornillos del tensor del eje Z y soltá el resorte de torsión; después sacá la correa Z de la polea.

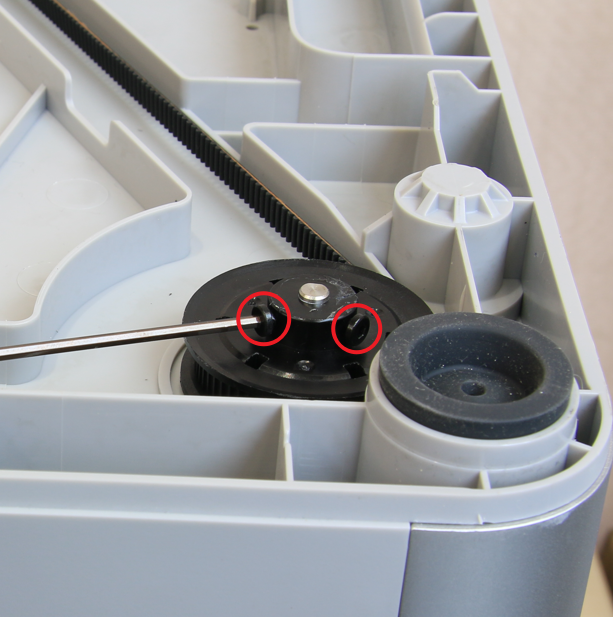

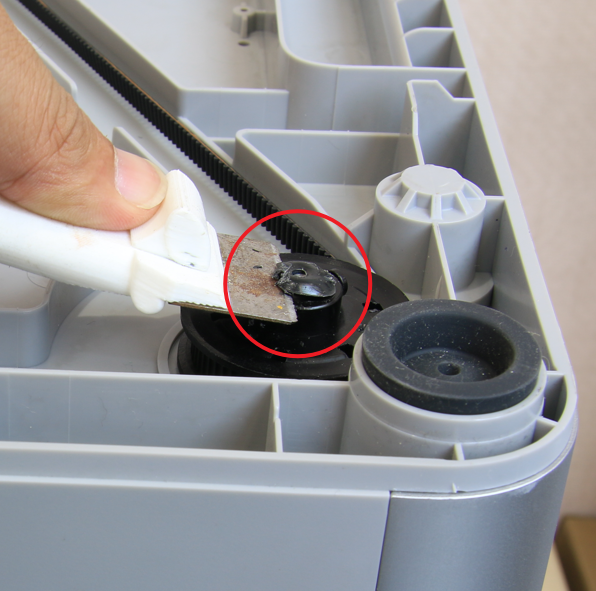

Sacá los 2 tornillos de la polea y usá una espátula para sacar el pegamento AB que hay entre la polea y el lead screw. Tené cuidado de no rayar nada al usar la espátula.
Bajá la cama calefaccionada hasta el fondo (con la impresora dada vuelta), agarrá la polea de la correa Z, tirá hacia arriba y sacala.

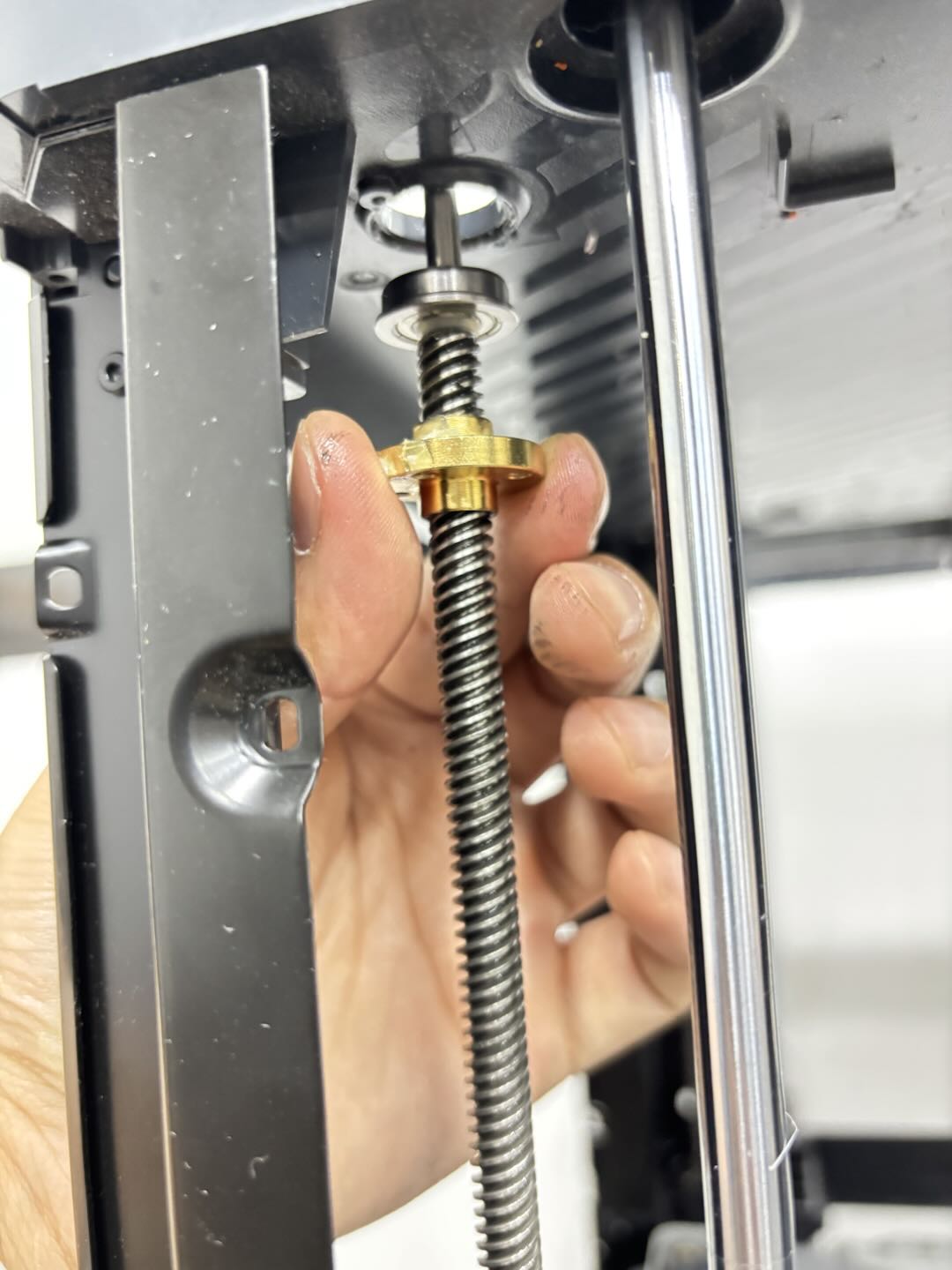

Paso 4: Retirá el lead screw y el rodamiento
Usá la llave Allen para sostener la parte inferior de la varilla y golpeala con fuerza para que salga.
Después sacá el rodamiento superior y la funda de silicona. Si el rodamiento inferior se quedó en la base, sacalo con la llave; si salió pegado al lead screw, retiralo de ahí.
Cómo instalar los lead screw frontales
Paso 1: Instalá el rodamiento

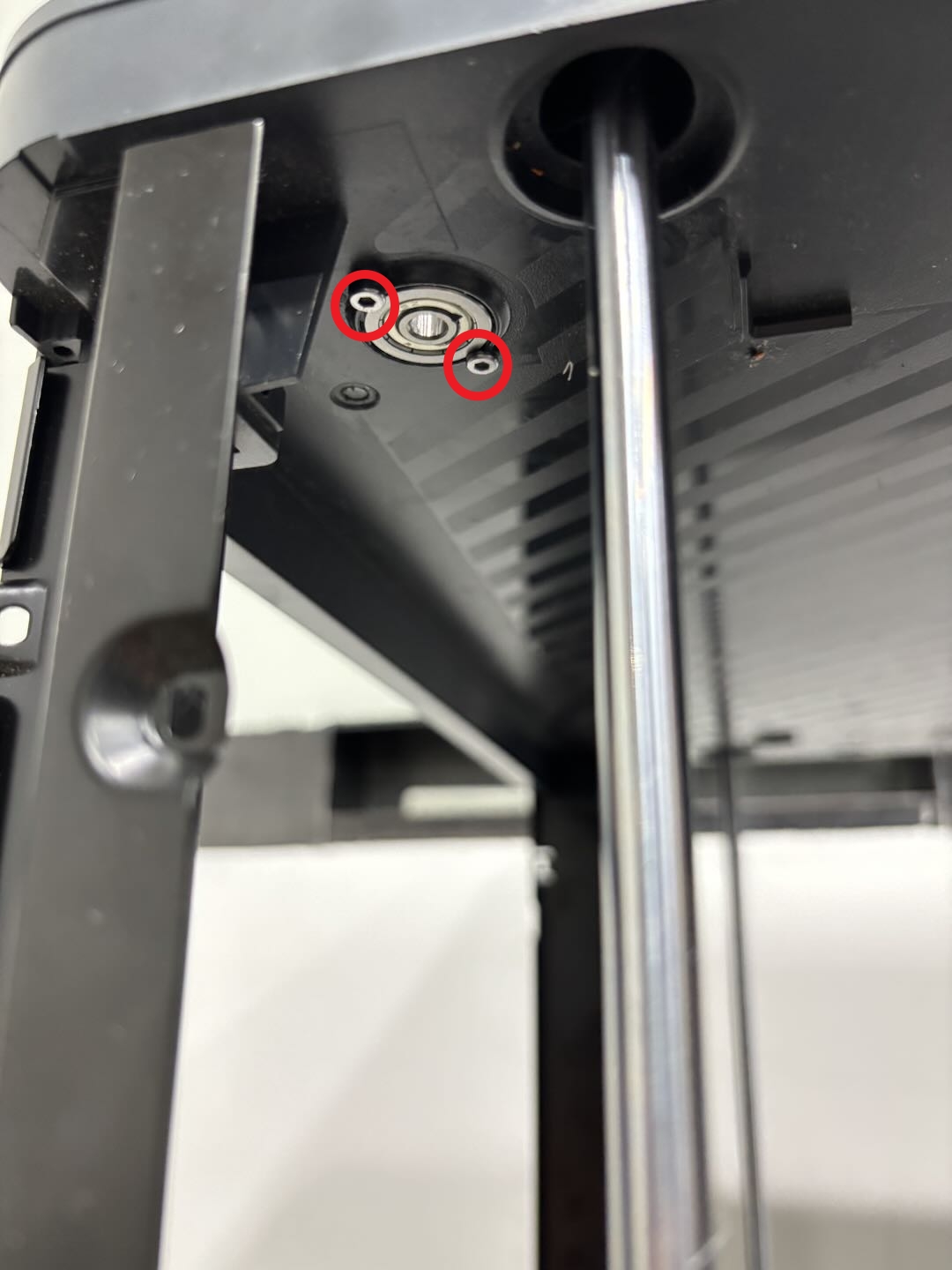

Poné el rodamiento en el hueco correspondiente en la base de la impresora y ajustá los 2 tornillos con la llave Allen.
Paso 2: Instalá el lead screw y la polea

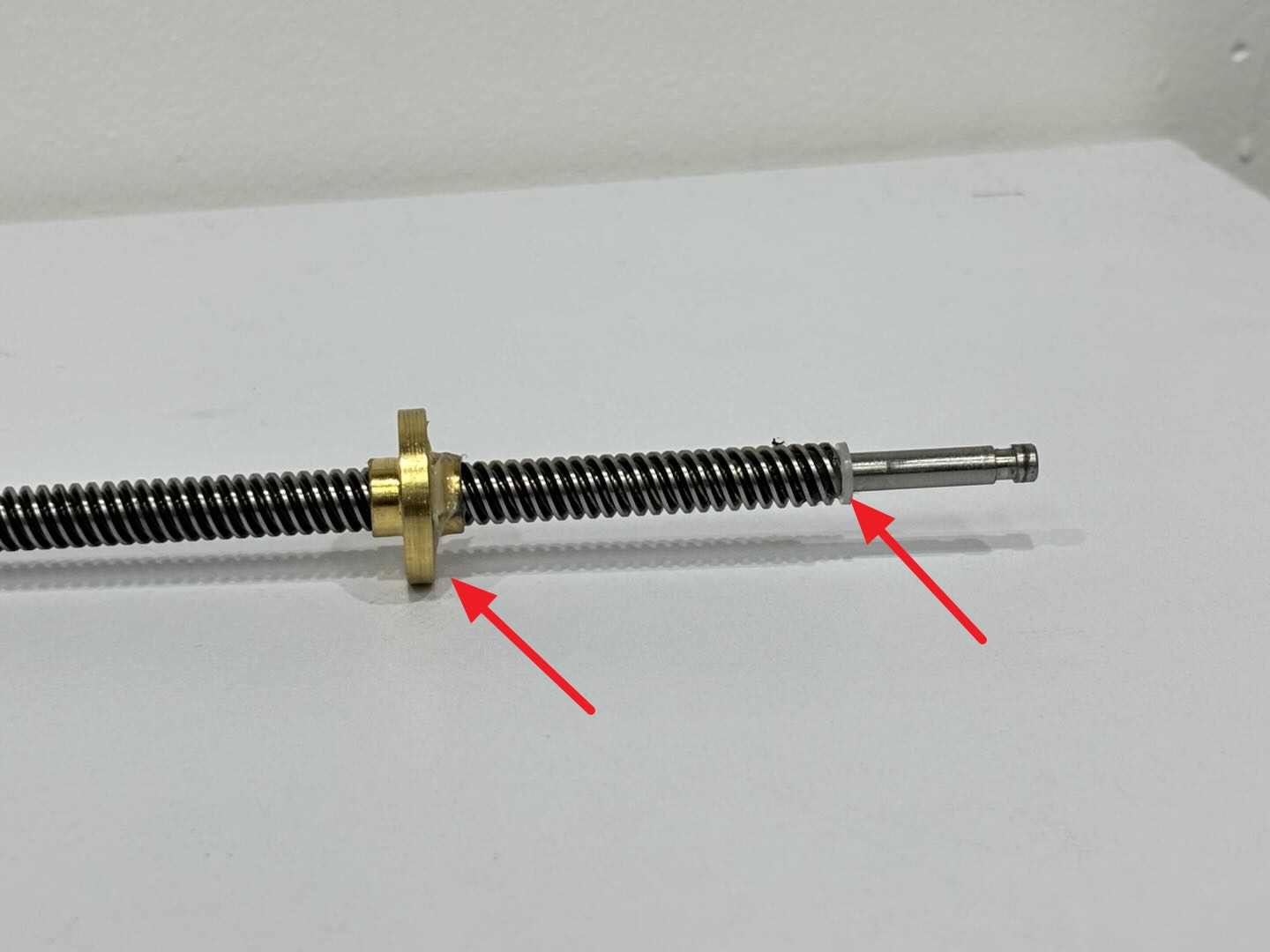

Primero poné la tuerca en el lead screw, después la arandela plástica en la parte de abajo. Insertá el lead screw primero en el deslizador del eje Z y después en el rodamiento. Te conviene sostenerlo con la mano para que no se caiga.

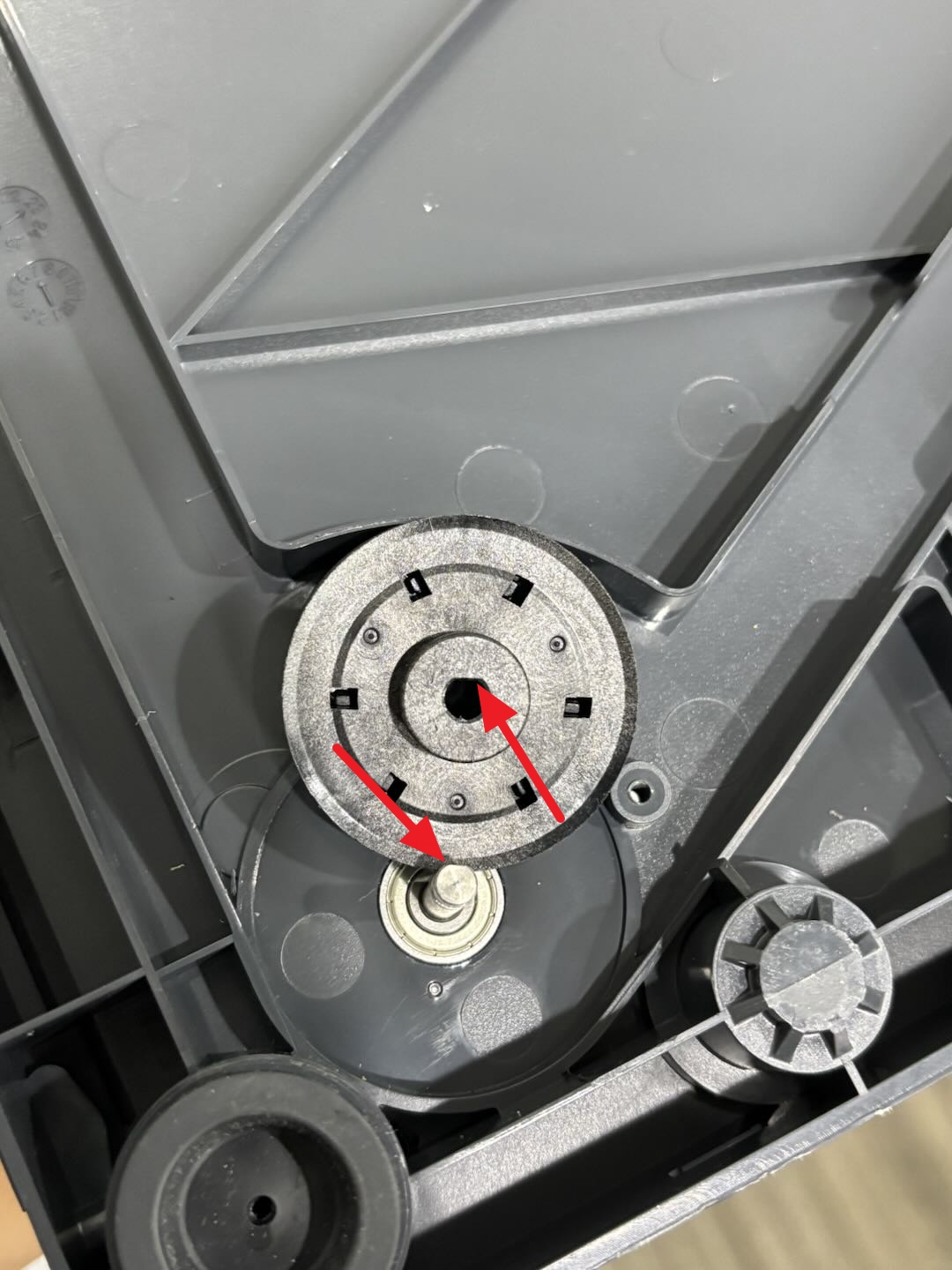

Alineá la cara plana de la polea con la del lead screw, poné la polea y ajustá los 2 tornillos.
Paso 3: Fijá la cama calefaccionada
Poné la impresora derecha. Revisá que no haya nada raro en la base, bajá la cama hasta el fondo y ajustá los 3 tornillos BT3x28x15. Podés usar los mismos tornillos que venían trabando la cama cuando la sacaste de la caja.
Paso 4: Ajustá la tuerca del lead screw
Usá la llave Allen para apretar los 4 tornillos. Si los agujeros no coinciden bien, fijate si la cama está bien bajada o si los tornillos del paso anterior quedaron bien puestos.
Paso 5: Instalá la correa Z
Acostá la impresora, pasá la correa Z por la polea y el motor, y volvé a enganchar el resorte del tensor. Sacá los 3 tornillos de seguridad de la cama, mové la correa a mano un par de veces para que se acomode y después ajustá el tornillo del tensor.
Paso 6: Poné el rodamiento superior y la funda
Presioná el rodamiento en la parte superior del tornillo y poné la funda de silicona.
Cómo sacar el lead screw trasero
Paso 1: Sacá el panel trasero
Fijate en la Wiki correspondiente a tu modelo (P1P, P1S, X1 Carbon o X1E) cómo sacar el panel metálico trasero.
Paso 2: Sacá los tornillos de la tuerca y del rodamiento
Retirá los 4 tornillos de la tuerca del lead screw y los 2 tornillos del rodamiento con la llave H2.0.
Paso 3: Sacá la polea de la correa Z
Con la impresora de costado, sacá los 2 tornillos de la polea y limpiá el pegamento AB. Después bajá la cama, agarrá la polea y sacala hacia arriba.
Paso 4: Soltá el revestimiento (liner)
Sacá los 3 tornillos del revestimiento, soltá el cable del motor del clip y empujá el revestimiento hacia afuera para ver el rodamiento de arriba. Bajá la cama al fondo antes de hacer esto.
Paso 5: Retirá el lead screw y el rodamiento
Empujá desde abajo del lead screw con la llave Allen y golpealo para que salga. Sacá los rodamientos y la funda de silicona.
Cómo instalar el lead screw trasero
Paso 1: Instalá el rodamiento inferior
Ponelo en su lugar y ajustá los 2 tornillos de fijación.
Paso 2: Instalá el lead screw y la polea
Poné la arandela plástica, pasá el lead screw por el deslizador y metelo en el rodamiento. Alineá la polea con la cara plana del tornillo y ajustá los tornillos de fijación.
Paso 3: Poné el rodamiento superior y el revestimiento
Presioná el rodamiento superior desde arriba, poné la funda de silicona y volvé a armar el revestimiento interno con sus 3 tornillos. No te olvides de enganchar el cable del motor en su clip.
Paso 4: Fijá la cama calefaccionada
Bajá la cama al fondo y poné los 3 tornillos de seguridad (BT3x28x15).
Paso 5: Ajustá la tuerca del lead screw
Apretá los 4 tornillos de la tuerca. Si no coinciden, girá la polea de abajo a mano hasta que calcen.
Paso 6: Instalá la correa Z
Pasá la correa por la polea y el motor, y poné el resorte. Sacá los tornillos de seguridad de la cama, movela un poco a mano y ajustá el tornillo del tensor.
Paso 7: Instalá el capuchón de silicona
Poné el capuchón en el lead screw. Mientras hacés que la cama suba o baje desde la pantalla, presioná el capuchón para que calce bien mientras el tornillo gira.
Paso 8: Volvé a poner el panel trasero
Seguí los pasos de la Wiki para reinstalar el panel de tu impresora.
Verificá que todo funcione
Enchufá y prendé la impresora. Dale a "Homing" para ver si vuelve bien al origen.
Si el proceso falla o la cama no está nivelada, revisá los pasos del armado. Hacé el autotest de la impresora y, si el problema sigue, contactanos para que te demos una mano.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
