Este artículo te va a dar una guía detallada con el paso a paso y las consideraciones importantes que tenés que tener en cuenta para reemplazar el Filament Buffer y el AMS Hub en tu impresora de la serie X1/P1.
Contenido
- Filament Buffer y AMS Hub
- Modelos de impresora compatibles
- Herramientas y materiales necesarios
- Advertencia de seguridad
- Reemplazo del Filament Buffer
- Cómo sacar el Filament Buffer
- Cómo instalar el Filament Buffer
- Reemplazo del AMS Hub
- Cómo sacar el AMS Hub
- Cómo instalar el AMS Hub
- Notas finales
Filament Buffer y AMS Hub

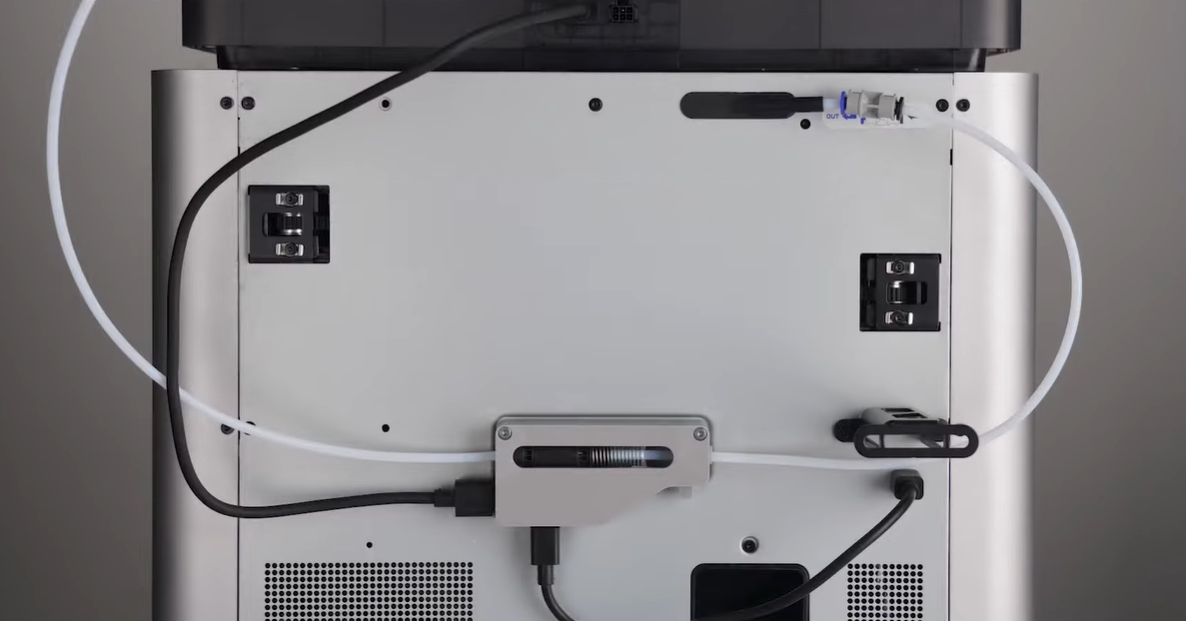

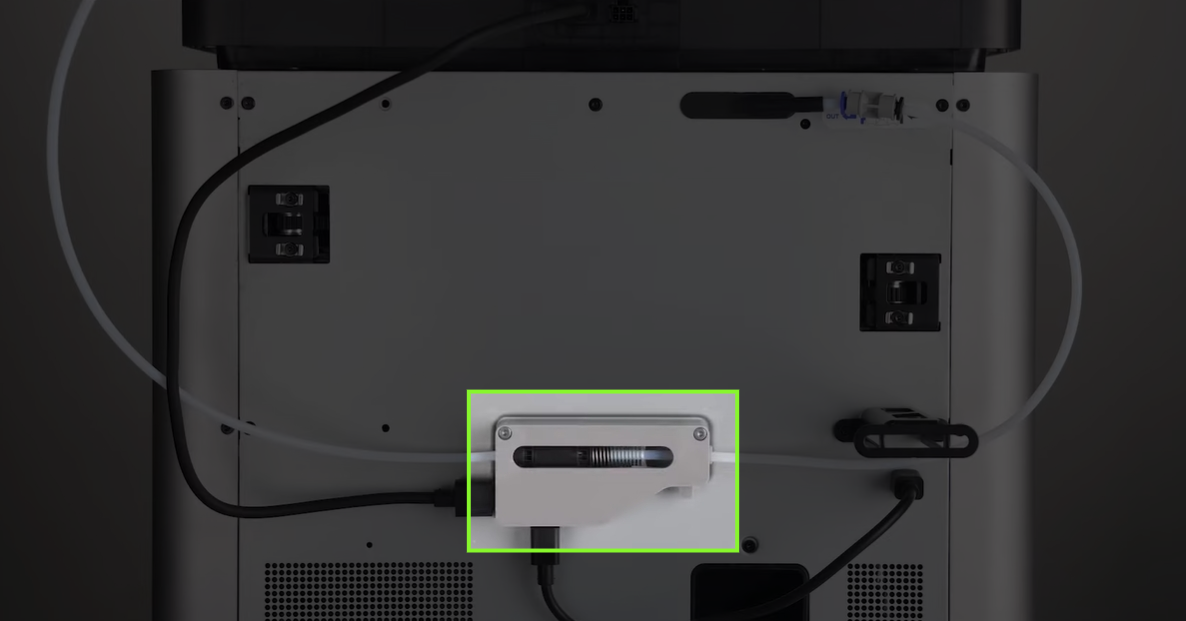

El Filament Buffer está ubicado en la parte de atrás de la impresora y conecta el AMS con el extruder del cabezal. Consta de un deslizador, un resorte y un sensor Hall. Cuando el AMS empuja el filamento hacia el extruder, la presión del filamento hace que el deslizador se mueva hacia adelante. El sensor Hall detecta la posición del deslizador y manda información al AMS y a la impresora. Al regular la velocidad de alimentación del AMS, el sistema mantiene la tensión del filamento dentro del rango de diseño, permitiendo que el extruder labure de forma suave y precisa.

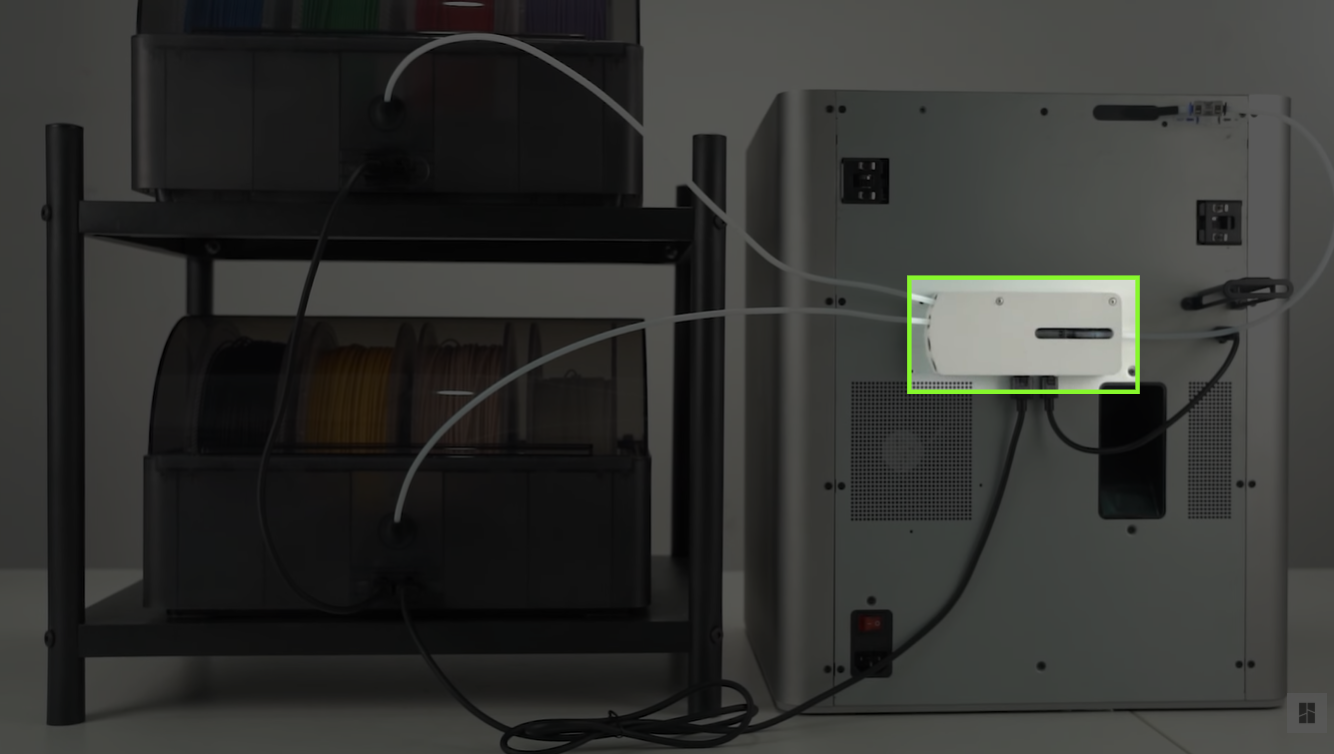

El AMS Hub se puede usar en lugar del Filament Buffer. Soporta hasta cuatro unidades AMS, lo que permite imprimir en 16 colores. El AMS Hub tiene un módulo de selección de filamento y un módulo de buffer. El módulo de selección tiene cuatro entradas, cada una conectada a un AMS distinto, con un sensor Hall en cada ranura para detectar el filamento. El módulo de buffer funciona igual que un Filament Buffer estándar: usa un deslizador, un resorte y un sensor Hall para mantener la tensión del filamento bajo control.
Links de compra:
- Filament Buffer
- Bambu Lab AMS Hub
Modelos de impresora compatibles
Serie X1 / P1
Herramientas y materiales necesarios
- Llave Allen H2.0
- Filament Buffer / AMS Hub
Advertencia de seguridad
Es fundamental que apagues la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo el trabajo en la electrónica y los cables del cabezal. Hacer estas tareas con la impresora prendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, puede que tengas que desarmar partes, como el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue prendida. Esto puede dañar la electrónica de la impresora y generar problemas adicionales.
Por eso, es clave que apagues la impresora y la desconectes de la corriente antes de cualquier mantenimiento. Esto evita cortocircuitos o daños, asegurando un mantenimiento seguro y efectivo. Si tenés alguna duda sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y vamos a hacer lo posible para responderte rápido y darte la mano que necesites.
Reemplazo del Filament Buffer
Cómo sacar el Filament Buffer

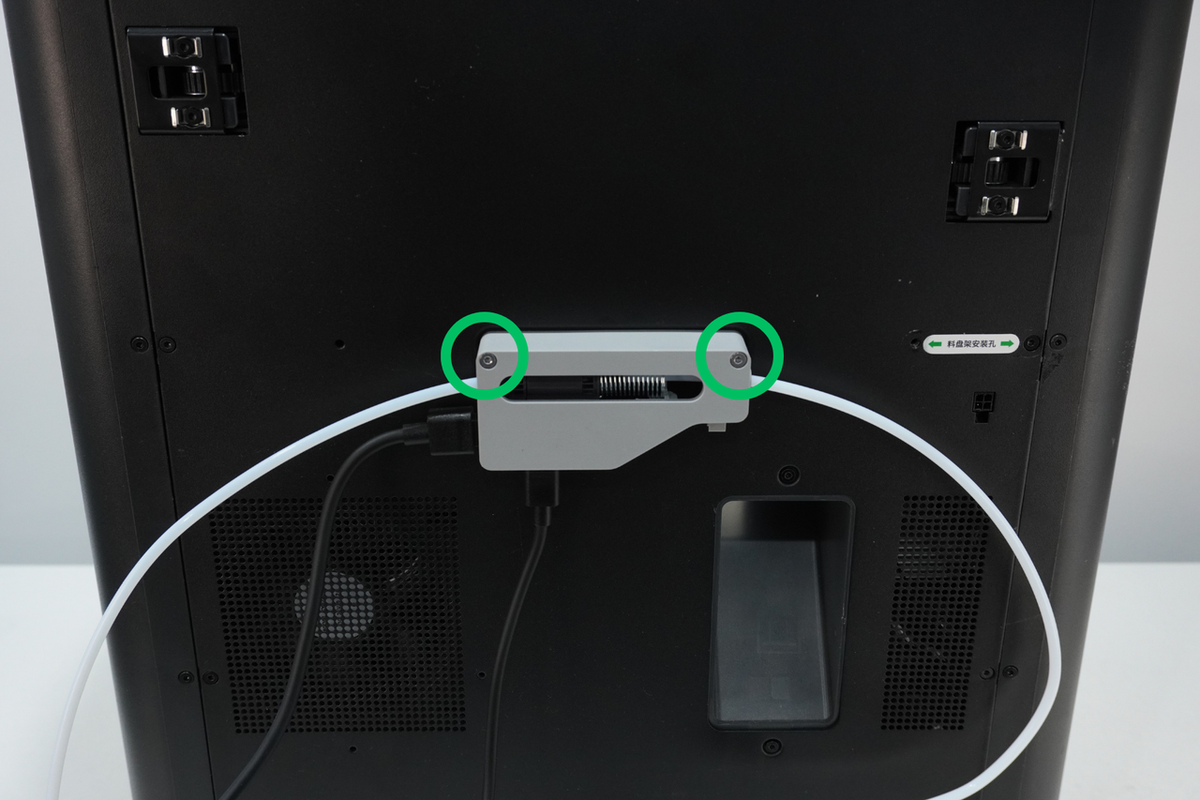

Paso 1. Sacá los dos tornillos del Filament Buffer y después desprendé el componente.
Paso 2. Presioná con firmeza la base de cada conector de cable y desconectá el cable de 4 pines y el de 6 pines, uno por uno.

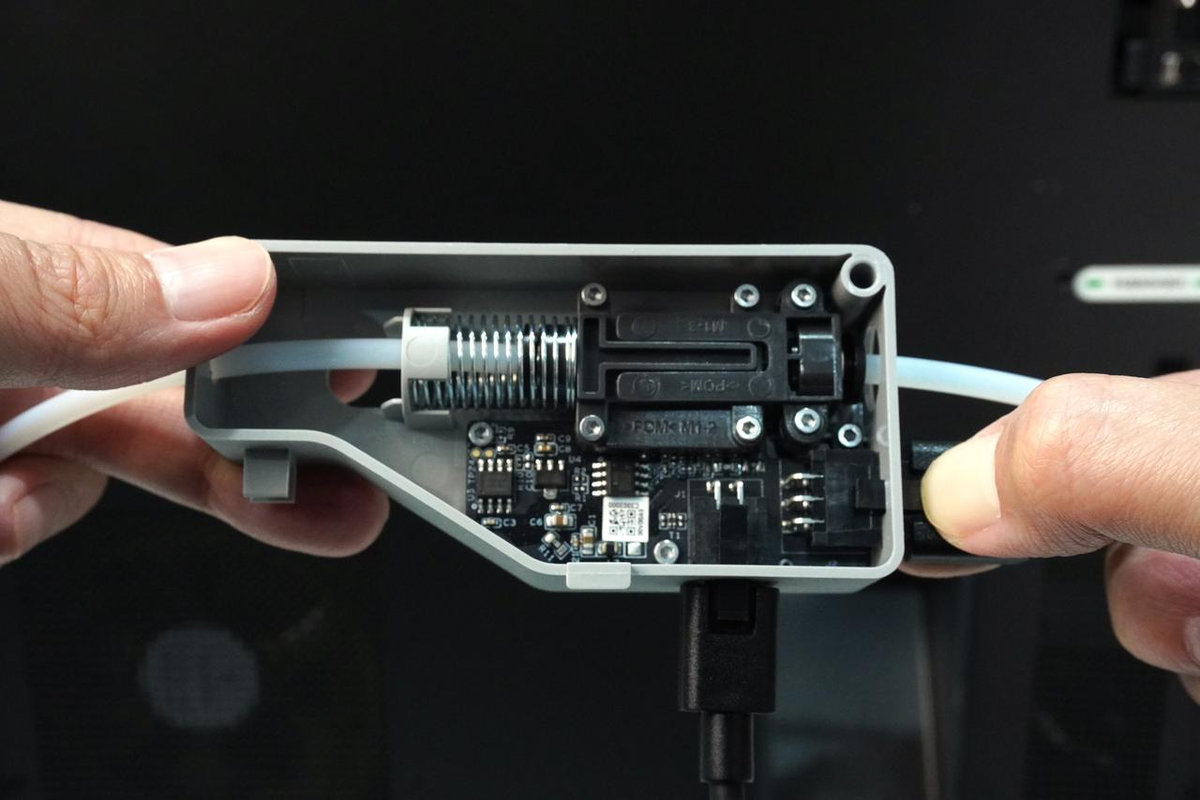

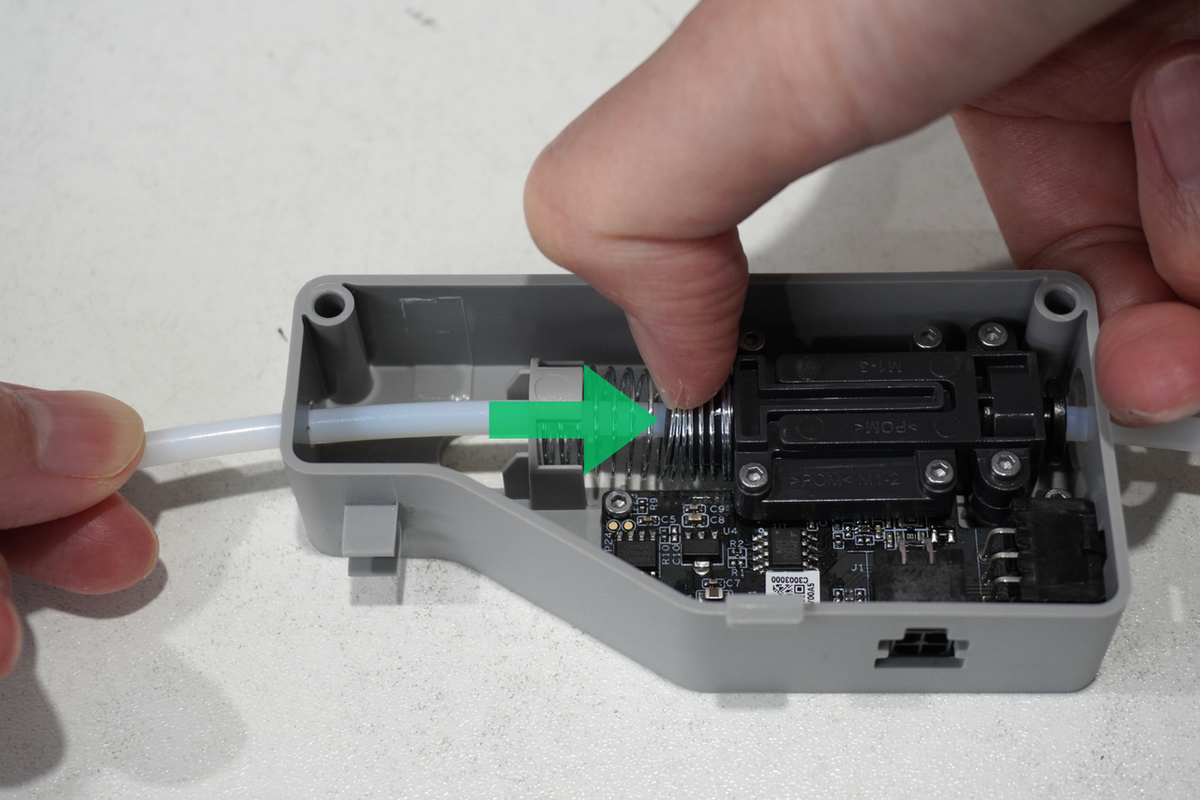

Paso 3. Presioná el anillo negro del conector neumático y sacá el primer tubo PTFE.

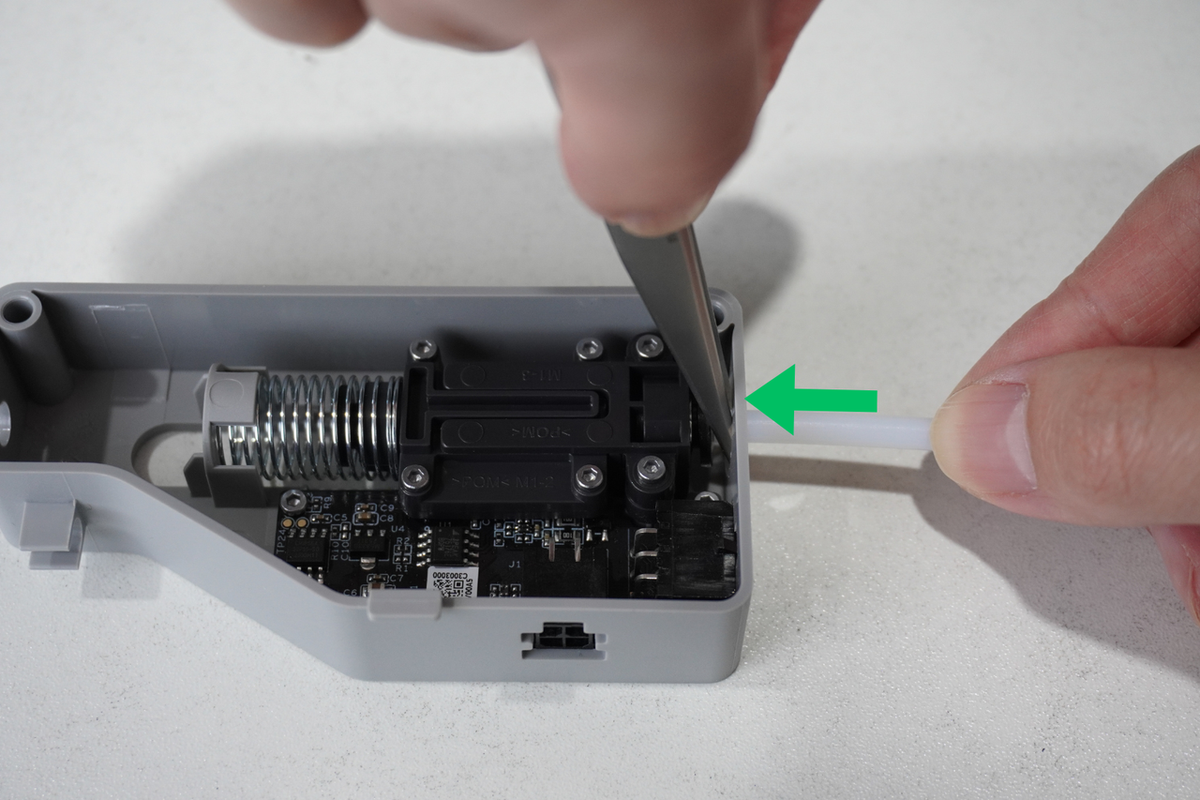

Usando unas pinzas, presioná el anillo negro del conector neumático y sacá el segundo tubo PTFE.
Cómo instalar el Filament Buffer

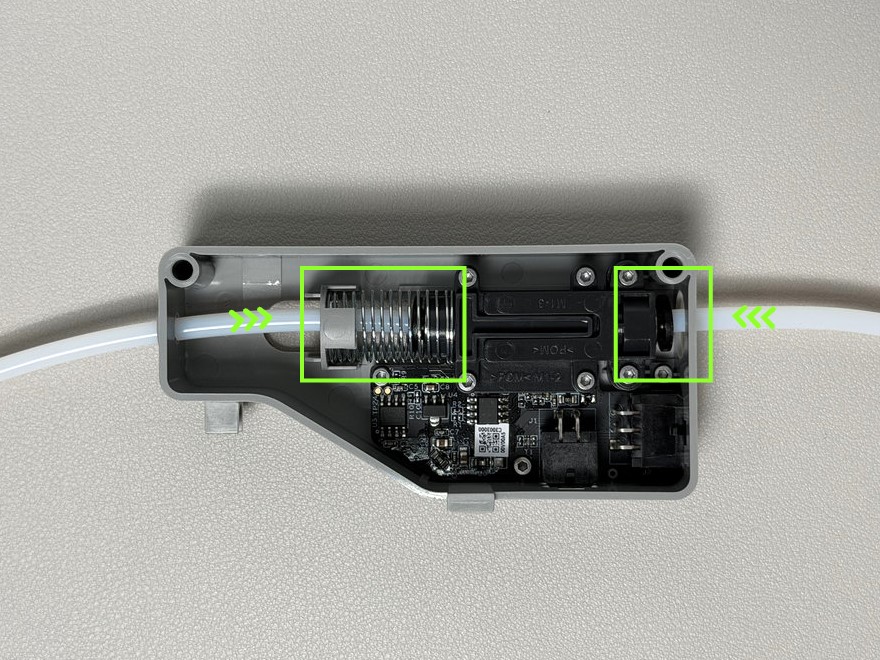

Paso 1. Insertá los tubos PTFE en ambos lados del Filament Buffer.

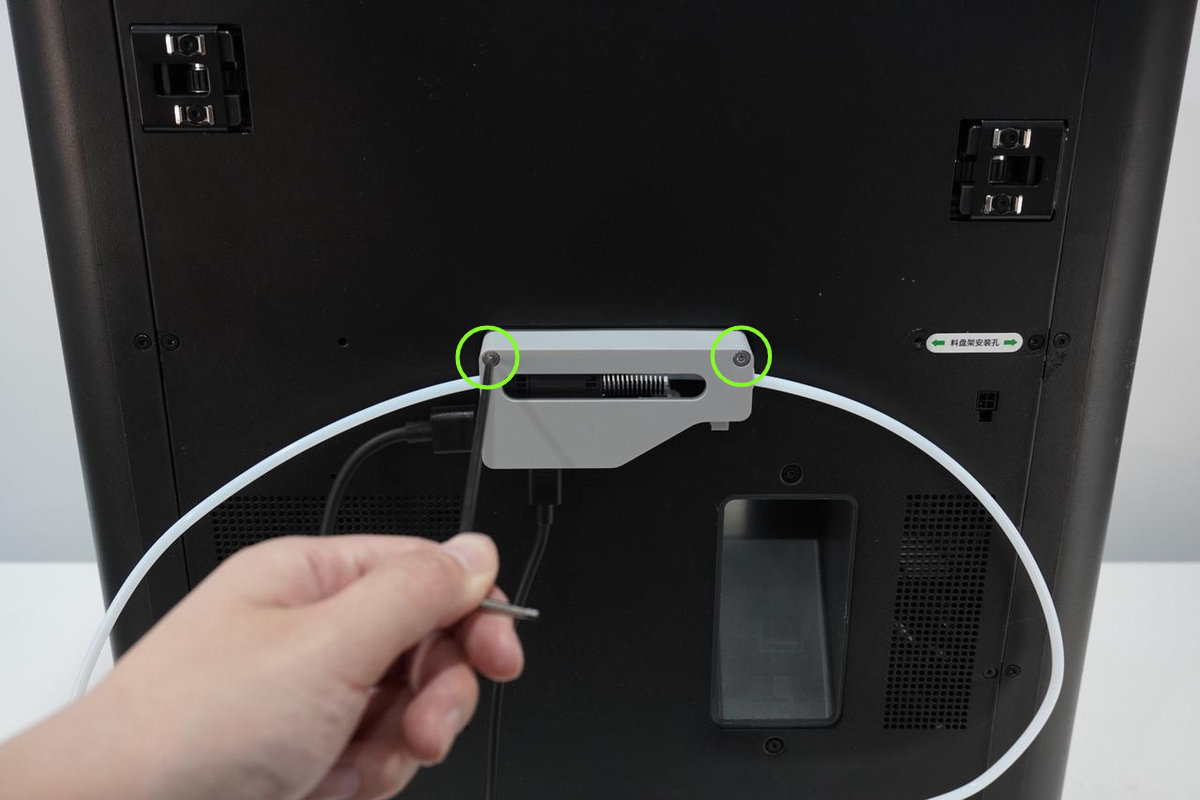

Paso 2. Ubicá el Filament Buffer en su lugar de montaje y aseguralo con los dos tornillos.
Paso 3. Conectá la impresora al Filament Buffer con el cable de 4 pines, y después conectá el AMS al Filament Buffer con el cable de 6 pines.
Reemplazo del AMS Hub
Cómo sacar el AMS Hub
Paso 1. Presioná con firmeza la base de cada conector de cable y desconectá el cable de 4 pines y el de 6 pines, uno por uno.

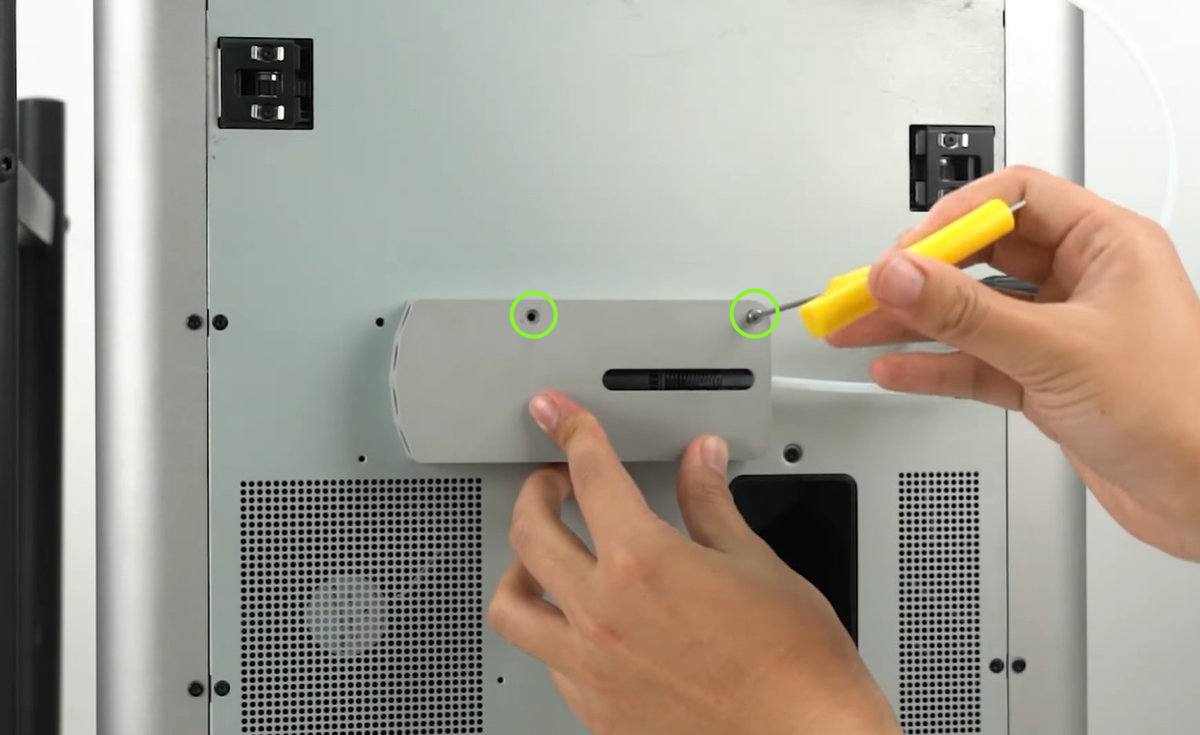

Paso 2. Sacá los dos tornillos del AMS Hub y después desprendé el componente.

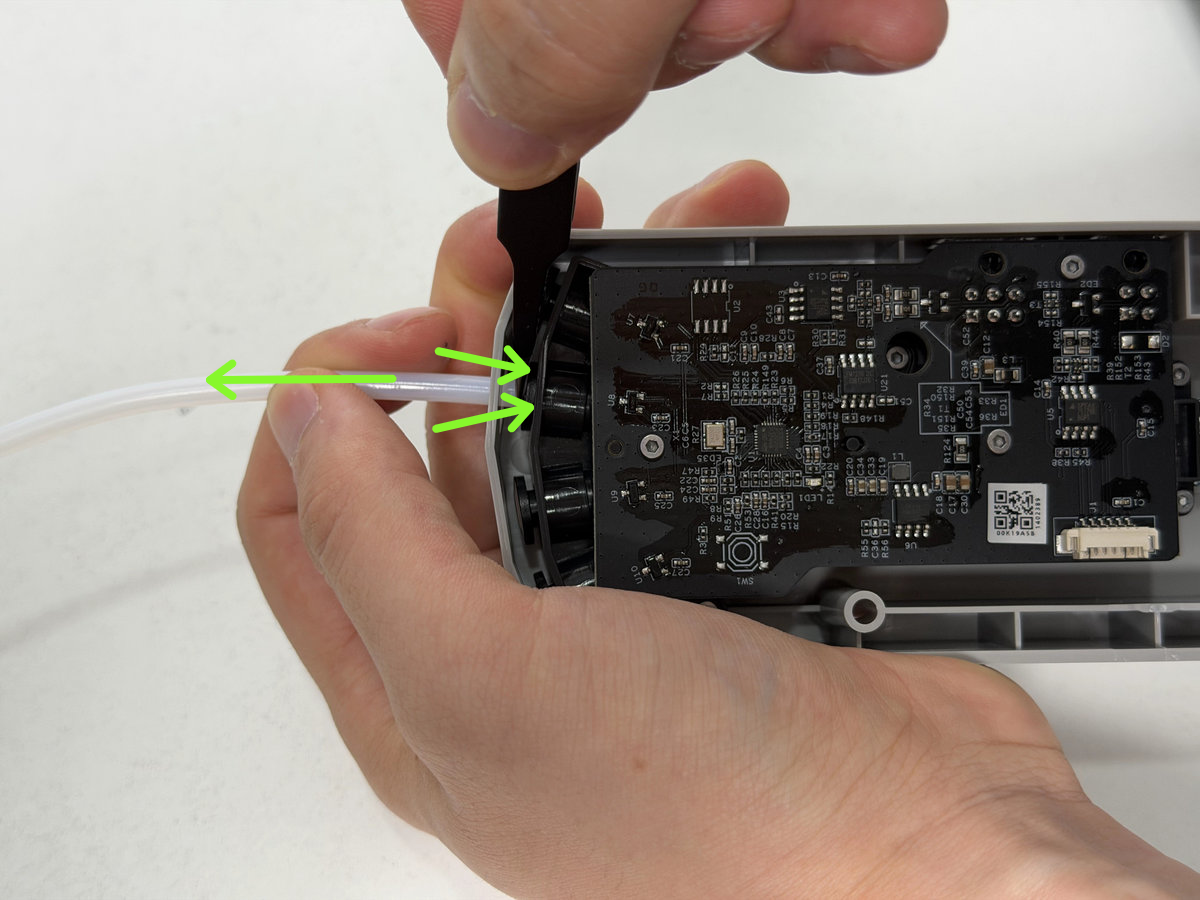

Paso 3. Usando unas pinzas, presioná el conector neumático en el AMS Hub y sacá el tubo PTFE.
Animación:
Repetí el mismo procedimiento para el tubo del otro lado.
Cómo instalar el AMS Hub
Paso 1. Insertá el tubo PTFE en la posición que se muestra abajo, asegurándote de que quede bien calzado hasta el fondo.
Paso 2. Ubicá el AMS Hub en su lugar de montaje y aseguralo con los dos tornillos.

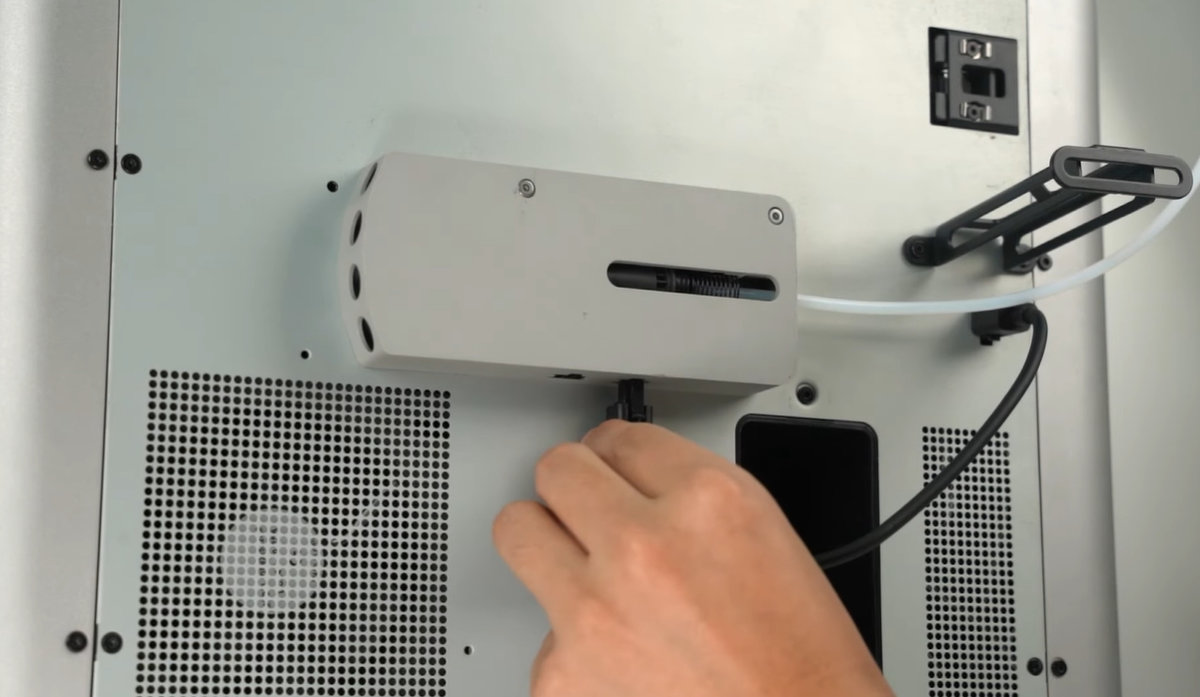

Paso 3. Conectá la impresora al AMS Hub usando el cable de 4 pines. Después, usá un cable de 6 pines para conectar el AMS que más uses al AMS Hub. Finalmente, conectá en cadena las unidades AMS restantes usando cables de 6 pines adicionales.
Diagrama de conexión de cables:
Paso 4. Insertá el tubo PTFE del lado izquierdo, asegurándote de que quede bien calzado.
Instalación completa.
Notas finales
Esperamos que esta guía te haya servido y te haya dado un apoyo claro y práctico.
Si el problema no se resuelve, por favor mandá un ticket de soporte e incluí los logs recientes de tu impresora junto con fotos o cualquier otro detalle. Nuestro equipo de atención al cliente va a revisar tu pedido y te va a dar una mano detallada.
También podés visitar Bambu AI, que puede responder al toque las preguntas comunes y darte una guía operativa.
